Любой товар перед покупкой нужно проверять. Телевизоры не являются исключением. Однако в большинстве магазинов проверка сводится к включению бытовой техники, переключению каналов с помощью пульта ДУ, и, практически, все. В крайнем случае, покупатель попросит минут 10 не выключать устройство, посмотрит, нет ли царапин на панели (особенно касается женщин) и воткнет 1-2 кабеля в разъемы, чтобы проверить их работоспособность. Если за эти 10-15 минут ничего не происходит и картинка на экране устраивает потребителя, он берет телевизор.

Но для предотвращения неприятных сюрпризов недостаточно внешнего осмотра, работающего пульта и проверки разъемов. Поэтому мы ниже расскажем о том, как нужно проверять бытовую технику. Правда, не во всех магазинах будут к этому готовы и смогут предоставить все необходимое. Но наше дело показать вам полноценную проверку, а ваше дело претворить их в жизнь.

Итак, поехали.

Исправление плохого контакта

На жидкокристаллическом экране появилась полоса в момент включения и не исчезает при автоматической настройке экрана? Подобный дефект возникает из-за разного рода повреждений:

  • удары при транспортировке или установке устройства;
  • проникновение влаги в телевизор или монитор (например, во время влажной уборки или при эксплуатации в климате с высокой влажностью);
  • ошибки в заводской сборке.

При нарушении порядка сборки, желтая или зеленая полоса возникает в первые дни эксплуатации. Позднее проявление свидетельствует о неаккуратном пользовании техникой.

Отсоедините контакты и посмотрите, нет ли заметных нарушений: заломов в проводе, зеленоватого налёта, расплавленных элементов. Если всё в порядке, подсоедините шлейф заново: возможно, на мониторе появилась вертикальная полоса из-за незначительного отхода соединения.

Цветной налёт счищается небольшим лезвием, без нажима: усилие не должно повредить провод. Глубокое окисление снять в домашних условиях практически невозможно: проще подключить новый шлейф.

На ТВ появляются вертикальные дефектные зоны, а затем исчезают? Проверьте провода на предмет разрыва. Внешняя оболочка часто остаётся неповрежденной; в этом случае проблему определяют с подключенным телевизором. Меняйте положение кабеля и смотрите на результат: если горизонтальная полоса на экране телевизора то исчезает, то проявляется, вы нашли источник проблемы.

Замена шлейфа

Горизонтальная полоса по центру исчезнет после подключения нового шлейфа. Для самостоятельной замены подберите отвертку по размеру болтов, удерживающих крышку экрана.

Путь к шлейфу нередко перекрыт прочими контактами и панелями. Откройте защелки и аккуратно отсоедините элементы, чтобы добраться до поврежденного кабеля. После установки подключите всё обратно в том же порядке и проверьте изображение, не закрывая корпус. Горизонтальная полоса на экране телевизора не должна больше появляться.

Что сделать в первую очередь

Конечно же, большинство мужчин, прежде чем обратиться в сервис, скорее всего, попробуют устранить возникшую проблему своими силами. Поскольку полосы на экране кажутся не такой уж и сложной проблемой, но это только на первый взгляд.

Чтобы начать самодиагностику, в первую очередь нужно снять заднюю панель, которая обычно держится с помощью саморезов, их обязательно нужно выкрутить все. Если задняя крышка снимается впервые, то сами крепления будут скрыты черным компаундом, который такой же по цвету, как и пластик самой панели.

Далее, нужно почувствовать, что все крепления отсоединены, и лишь после этого снять крышку. Будьте внимательны, чтобы не сломать её в случае, если какой-то саморез пропустили. В разных моделях могут быть и другие крепления, так что стоит быть аккуратным. Иногда даже провода могут быть прикреплены к самой панели.

При такой работе следует использовать фонарик и провести проверку, прежде чем снимать крышку полностью.

Вот, наконец, долгожданная панель перед нами, рассмотрим, что с ней делать дальше.

Лучше соблюдать такую последовательность действий:

Проверить все крупные чипы на материнской плате. Осматривать следует внимательно на наличие различных трещин, изменений в цвете.

Далее нужно обследовать микросхемы, контактные точки. Чтобы осмотреть их с двух сторон, сами платы можно снимать с защёлок. Все спайки должны быть целостными, без повреждений, трещин и т. д.

Проверить катушку платы блока питания. Нужно осмотреть её на наличие грязи.

Далее нужно провести осмотр шлейфов

Здесь важно проверить их на наличие заломов, повреждений проводников и т. д

Кроме того, нужно внимательно осмотреть входы самих шлейфов в разъёмы на отсутствие следов грязи и окисления.

После этого нужно провести внимательный осмотр и убедиться в том, что нигде нет перегрева. Это может быть заметно и по тому, что корпус меняет цвет (становится жёлтым) под воздействием температуры.

Кроме того, во время проверки нужно обратить внимание и на лаковую поверхность плат и её целостность. И уже в конце осмотра стоит уделить внимание самим конденсаторам

Это такие бочонки, которые являются электролитическими элементами и могут быть разных размеров. Если же с этими деталями что-то не так, они становятся сильно выпуклыми. И крестики на фольге, которые находятся сверху этих бочонков, становятся сильно заметными.

Из-за одной полосы на экране по вертикали не стоит паниковать, поскольку все детали, нужные для ремонта, можно легко приобрести через интернет и устранить поломку. А вот если вы обладатель ЖК-телевизора или Smart TV, тогда ремонт будет более дорогостоящим.

Также удаление пыли или любых других загрязнений иногда может полностью исправить незначительные повреждения на экране.

Тестируем изображение

Если на экране телевизора марки Samsung появились горизонтальные или вертикальные полосы — запустите функцию автоматической диагностики. Этот инструмент поможет определить, в чем заключается причина появления дефектов изображения: плохой сигнал или проблемы с ТВ.

Чтобы выполнить тестирование, необходимо выполнить следующие действия:

  1. Откройте меню с настройками телевизора.
  2. Перейдите в раздел «Поддержка».
  3. Здесь находится функция «Самодиагностика» — выберите этот пункт меню.
  4. Далее следует выбрать тип тестирования: изображение, звук.
  5. После того, как запустится диагностика изображения, на дисплее появится фотография. Посмотрите на экран: есть ли на картинке какие-либо дефекты — полосы, битые пиксели и т.д.
  6. По завершению тестирования появится новое окно, где нужно ответить на вопрос «Проблема все еще заметна на тестовой фотографии?». Вариантов ответа два: да и нет.

Если во время диагностики телевизора полосы с экрана не пропали, значит проблема кроется в технической части устройства. Чтобы определить причину, нужно выполнить дополнительный осмотр ТВ самостоятельно или отнести его в сервисный центр, где определением неполадок займутся профессиональные мастера по ремонту бытовой техники.

Плохой контакт шлейфа матрицы

Причиной появления полос на экране телевизора Samsung может стать неисправный шлейф матрицы — плохой контакт или повреждение проводов. В случае с перебитыми проводникам требуется замена детали, так как такой тип поломки редко подлежит ремонту.

Заменить неисправный шлейф можно без помощи мастеров по ремонту бытовой техники. Главное — не повредить контакты во время установки новой детали. Если вы не уверены в собственных силах, лучше обратиться в ближайший сервисный центр. К тому же, рекомендуются заказывать оригинальный шлейф у официальных поставщиков.

В случае с плохим контактом, проблему можно устранить. Для этого потребуется токопроводящий лак. Его нужно нанести на поврежденные контакты, чтобы восстановить работу устройства.

Также есть второй способ решения проблемы — нагрев поврежденных контактов. При этом не допустите перегрева, чтобы не усугубить проблему. Превышение допустимой температуры может привести к полной поломке дисплея и матрицы телевизора.

Причины появления бандинга

Изложу вероятные гипотезы возникновения бандинга на ЖК мониторах и телевизорах. Некоторые из них могут показаться фантастическими — на то они и гипотезы.

1 место — давление внутри матрицы

Есть хорошая статья-исследование на сайте RTINGS, в которой авторы взяли 65 телевизоров и исследовали их на наличие эффекта грязного экрана (DSE — Dirty Screen Effect). Ребята фотографировали экраны с однотонным 5 % белым цветом. Получалось серое изображение. Дальше они вычисляли средне-квадратическое отклонение яркости всех пикселей и сводили все в таблицу. Также они разработали методику вычисления отклонений в середине экрана — там, где это виднее всего.

В лидеры выбились некоторые модели LG, Sony, Samsung. В ауте оказались TCL и некоторые модели Samsung. Общая тенденция такая, что OLED экраны имеют лучшую равномерность свечения и меньший эффект бандинга. Пишут, что вообще у ЖК мониторов это обусловлено технологией изготовления.

Якобы разное давление по площади экрана дает разброс светимости областей. Лично мне сложно с этим согласиться, потому как простейшие современные матрицы не имеют как такового прижимающего слоя. В той или иной степени таким слоем может служить рассеиватель, но он достаточно хлипкий, чтобы прижимать равномерно по всей площади.

2 место — заводской дефект матрицы

По моему мнению это также вероятная причина появления вертикальных полос на мониторах. Происходить это может из-за не соблюдения регулярности расположения ЖК ячеек по площади матрицы. Сюда же можно отнести неодинаковость нанесения в ячейках слоев светофильтров RGB по всей длине матрицы.

Так как случаи единичные, то мне думается, что это временное нарушение технологии изготовления. Например, отклонения температуры при прохождении по конвейеру, вибрации, брак исходного сырья и т.д.

3 место — помехи и наводки в электронике

Как известно, электронная структура ЖК матрицы представляет собой многоканальную регулярную структуру. Приверженцы этой гипотезы утверждают, что помехи, наводки и неидентичность каналов ЦАП может повлиять на яркость свечения пикселей.

Мне кажется, что в этом случае дефект должен быть плавающим в зависимости от электромагнитной обстановки и нагрева монитора.

4 место — дефекты подсветки

Вероятность этой гипотезы также высока. Объясню почему. Мы знаем, что матрица состоит из нескольких слоев. Для равномерной засветки эти слои должны иметь строго определенную геометрию и позиционирование друг относительно друга. Для этого их плотно упаковывают по соответствующим меткам. При расслоении пирога матрицы или искривлении и короблении слоев от перегрева или заводского брака могут появляться цветовые и яркостные пятна.

Конечно, появление именно вертикальных полос крайне маловероятно, но скидывать со счетов этот вариант я бы не стал. Особенно он актуален для плазменных ТВ. А когда пишут такое про топовые AMVA матрицы, то начинаешь перебирать другие варианты.

5 место — проникновение пыли между слоями матрицы

Этот вариант еще менее вероятен, чем предыдущий. Потому как, если пыль и проникает между слоями ЖК дисплея, то это происходит чаще всего по краю и выглядит, как пятна, но не как вертикальные полосы.

Вот и все варианты, которые я смог придумать, исходя из анализа устройства ЖК матрицы и обзора форумов и блогов.

Причины появления бандинга на телевизоре


Существует много причин для появления дефекта. Зачастую он возникает из-за заводского качества деталей, либо вследствие постоянной эксплуатации телевизора. Довольно редко именно вертикальные полосы вызываются внешними проблемами (уровнем сигнала антенны и пр.).

  1. Давление внутри матрицы. Разное давление по всей площади экрана телевизора дает разброс подсвечиваемых областей. Большинство матриц не имеют внешнего давления, поскольку установлены в прочном корпусе. Однако, в той или иной степени, поверх может располагаться ещё одна деталь — например, защитный слой. Он может местами прижиматься к схеме, тем самым провоцируя появление полос.
  2. Не выявленный заводской дефект матрицы. Наиболее вероятная причина вертикальных полос, которая возникает из-за нерегулярного расположения ЖК ячеек по всей площади. Сюда же относится неравномерность светофильтров. Дефект начинает проявляться при отклонениях температуры или вибрациях.
  3. Помехи электроники. Не схожесть каналов влияет на яркость свечения пикселей, отсюда появляется бандинг. Дефект изображения возникает в зависимости от накопления электромагнитного излучения или воздействия высоких температур. Например, при долгой эксплуатации телевизор сам греется.
  4. Дефект подсветки возникает при расслоении матрицы или искривлении платы.
  5. Накопление пыли — возможный, но маловероятный вариант. Современные модели защищены от попадания внешней пыли плотным корпусом. Однако пыль может проникать между слоями и скапливаться по краю.

Таковы основные причины возникновения бандинга.

Полосы на экране телевизора после удара

Линии на дисплее, появившиеся после удара, являются одной из самых тяжелых поломок в телевизоре. Физически повреждения могут наносить вред, как изображению, так и всему устройству. Более того, не всегда подобные поломки можно починить, чаще всего они являются непоправимыми.

Решение проблемы, возникшей из-за физического повреждения экрана телевизора, которая привела к появлению различных линий, полностью зависит от силы и количества повреждения электрического устройства. В случае, если удар оказался не слишком сильным, то на месте, в котором было повреждение, пользователь может заметить небольшие потемнения. Их без каких-либо проблем можно убрать, сделав замену шлейфов. А если на экране после удара появились линии, то может потребоваться замена матрицы прибора.

Лучшие телевизоры 2018 года

На экране телевизора появилась горизонтальная полоса, а вы только что получили его из ремонта? Это отличный повод перейти на экраны нового поколения! Ознакомьтесь с шорт-листом самых популярных моделей уходящего 2018 года:

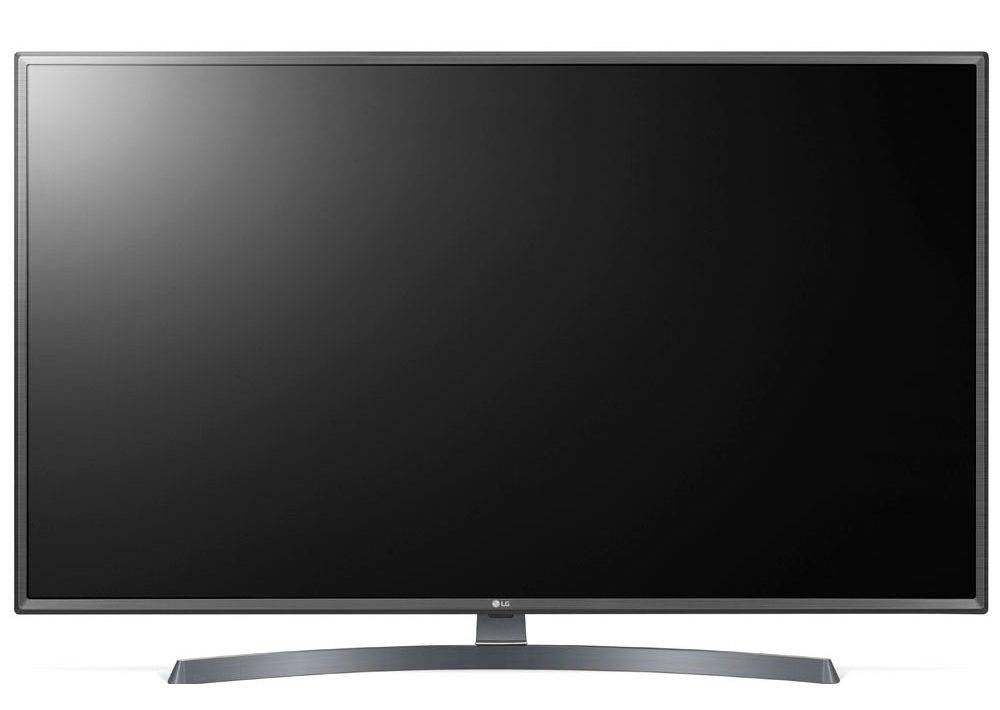

LG 43LK6200. Full HD, голосовое управление, мощная контрастная матрица с натуральным чёрным и покрытием полного RGB спектра. Ни одна ситуация, в которой бы на мониторе появилась вертикальная полоса, многочисленными потребителями пока что не зафиксирована.

Sony KDL-43WF805. Изображение на экранах Sony выглядит четче оригинала благодаря технологии детализации движения в динамических сценах. Реалистичная цветопередача и дополнительная защита матрицы оправдывают высокую цену.

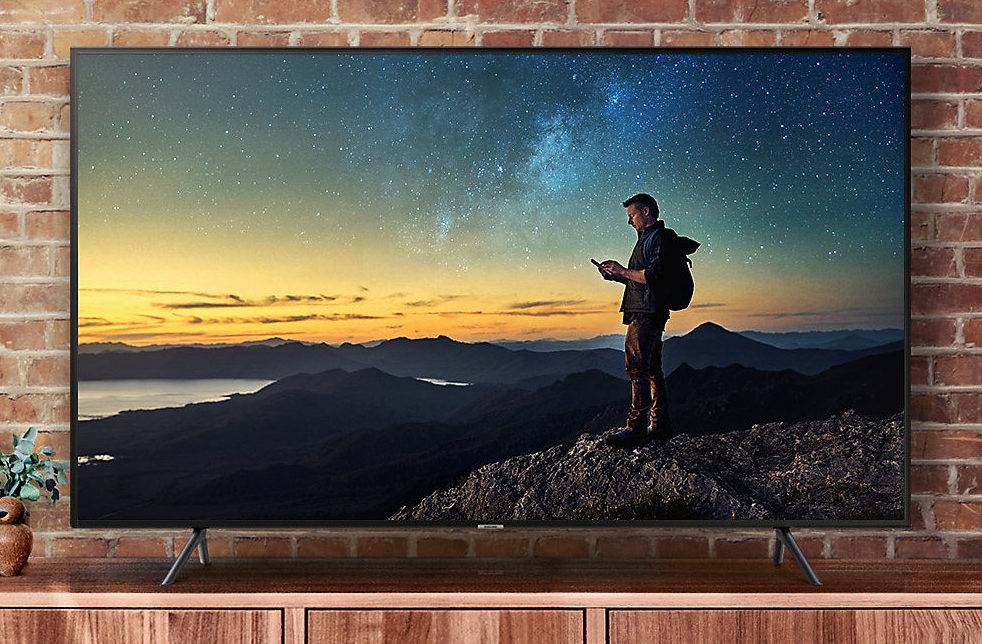

Samsung UE49NU7100U

Благодаря высокому качеству сборки вертикальная полоса на мониторе не появится даже от неосторожной эксплуатации. Интеллектуальное управление, глубокие цвета, улучшенная передача динамики: параметры флагманов, воплощенные в устройстве, доступно каждой семье

Самый распространенный дефект в работе ТВ – полосы. Они могут быть разного цвета (черно-белые, разноцветные) и различной направленности (горизонтальные, вертикальные). Так или иначе, но их появление свидетельствует об аппаратной неисправности устройства. Они могут стать следствием короткого замыкания или механического повреждения комплектующих TV.

Что делать в таких ситуациях пользователю? Если на телевизоре появилась полоса, то сначала нужно определить, о чем именно она свидетельствует. Когда неисправный модуль будет определен, можно спрогнозировать стоимость и уровень сложности ремонта.

Почему появляются полосы на экране

Для получения изображения на сегодняшних моделях телевизоров первоначально должен поступить зашифрованный сигнал. Далее он передается в аппаратную часть, которая его расшифровывает. Затем видео отображается на экране. Если при включении телевизионного приемника вы обнаружили полосы, необходимо разобраться с причинами их возникновения:

  • сбой в работе матрицы экрана
  • отсоединение или повреждение шлейфа механического происхождения
  • сбой в работе дешифратора или кадровой развертки
  • короткое замыкание

При обнаружении нескольких цветных линий рекомендуется незамедлительно обратиться в ремонтную мастерскую, так как дальнейшее бездействие может привести к полному повреждению матрицы. Её замена может, пожалуй, встать в половину реальной стоимости телевизора.

Обстоятельствами появления горизонтальных полос считаются:

  • попадание мелких загрязнений в кабель видеосигнала
  • сбитые параметры или неточные настройки

Данные изъяны можно устранить собственноручно. А наличие большого количества полос вертикального расположения намного серьезнее:

  • выход матрицы из строя
  • окисление шлейфа
  • неисправности программных модулей

Важно отметить, максимально, что можно исправить самостоятельно, это сделать верные настройки. Со всеми остальными проблемами необходимо обратиться к экспертам

Что можно починить самостоятельно

Иногда для устранения разнообразных полос и иных сбоев телевизора его достаточно почистить. При любых работах нужно следовать простым правилам.

  1. Протирать элементы конструкции, матрицу — нужно только специальными средствами. Минимум медицинским или чистым изопропиловым спиртом.
  2. Работать следует в резиновых или чистых тонких матерчатых перчатках. Оставленные на контактных площадках жировые выделения пальцев становятся точками нарушения проводимости и даже окисления.
  3. При разборке и других действиях стоит положить телевизор на ровную мягкую поверхность матрицей вниз.

Чистка пыли делается очевидным и простым способом: с помощью кисти. Ее можно сдуть, используя для этого пылесос или резиновую грушу. В ходе чистки рекомендуется отсоединять разъемы и проводить их обслуживание. Шлейфы отключаются вытягиванием их концов из гнезд максимально аккуратно. Контактные площадки протираются спиртом, после чего элементы устанавливаются на свои штатные места.

Рекомендации по устранению поломки

Конечно, полосы на экране — это плохой знак, но не стоит сразу же паниковать

Прежде чем приступить к любым проверкам или разборке телевизора, нужно обратить внимание на соединение кабеля и его чистоту

Иногда появление белых или цветных полос пользователи могут связывать с плохим сигналом от самого оператора, но это не всегда так.

Но в таком случае точно стоит проверить, как подключена антенна и насколько она загрязнена. Возможно, простой чистки будет в этой ситуации достаточно.

Также можно проверить и сам разъём, поскольку проблемы с контактом также могут иметь место. Для этого можно включить флешку в ТВ, либо просто подключить экран к своему ПК с помощью другого провода. И если в таком случае всё будет исправно работать, тогда следует заняться простой чисткой или заменой разъёма.

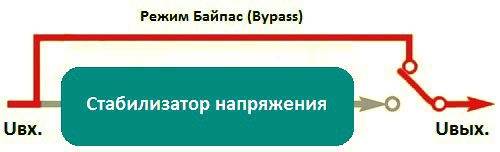

Зачем нужен режим байпас

Независимо от типа и мощности стабилизатора, может возникнуть необходимость исключить его из сети электроснабжения дома. Однако потребность в электроэнергии всё равно остаётся, а переключать провода и возиться с клеммами не очень удобно. В этом случае на помощь приходит режим под названием Bypass. В переводе с английского, bypass означает обход или транзит. Байпас даёт возможность изолировать стабилизатор и позволяет, не утруждаясь, запитать домашнюю сеть от внешнего источника.

Отключение регулятора может быть вызвано разными причинами, такими как ремонтные работы, необходимость кратковременного подключения мощных электроприборов и прочими.

Повреждения матрицы и её комплектующих

Наверное, в списке самых сложных поломок в различных телевизорах, таких как LG, Samsung, Philips, так и в других, менее популярных моделях является замена матрицы или шлейфа. Иногда такой ремонт может обойтись пользователю более чем в половину стоимости самого ЖК экрана.

Шлейф матрицы – это один аппаратный соединительный блок, который установлен с помощью крепёжных элементов. Важным отличием является то, что саморезы или шурупы из него следует выкручивать в сторону, противоположную той, к которой мы привыкли (против часовой стрелки).

Есть такие модели, где фиксация соединительного шлейфа и сопутствующих проводков идёт на самой крышке

Тогда при разборке нужно их отсоединять осторожно и внимательно, чтобы не повредить

Иногда полосы на экране могут пройти так же неожиданно, как и появились. Но, к сожалению, так бывает не всегда. Так что в такой ситуации нужно обращаться в сервис. Поскольку провести замену или ремонт матрицы далеко не каждому под силу. Часто пользователи могут даже отказаться от ремонта в случае поломок такого рода. Особенно если эта процедура обойдётся в сумму, соизмеримую со стоимостью нового ТВ примерно на 70–80%. И подобную сумму мало кто захочет тратить на ремонт не совсем нового телевизора. Лучше приобрести более современную модель с гарантией.

Иногда из-за поломки матричного дешифратора также появляются полосы на экране. В такой ситуации следует немедленно обратиться в сервисный центр, чтобы починить ЖК экран, что будет значительно дешевле, чем если подождать ещё какое-то время.

Если на телевизор всё ещё действует гарантия, тогда не стоит даже пробовать чинить его самостоятельно, поскольку, обратившись в представительский центр, можно получить качественное обслуживание и необходимый ремонт бесплатно. А в худшем случае – даже замену ТВ на новую аналогичную модель. Если же гарантия больше не действует, тогда можно либо разобраться с поломкой самому, либо обратиться к специалистам.

Что можно устранить самостоятельно

Часть из описанных выше проблем вполне по силам решить даже не специалисту в области ремонта телевизоров.

Если появились вертикальные полосы, возможно, причина самая что ни на есть банальная – сбились аппаратные настройки. В этом случае нужно вернуться к дефолтным (заводским) настройкам изображения, используя для этого функционал самого тв-приёмника.

В случае необходимости, провести очистку от пыли и загрязнений разъёмов и корпуса ТВ. Конечно же, нужно избегать механического воздействия на телевизор, оберегать от ударов, падения и перепада температур

Также крайне важно следить, чтобы внутрь не попадала влага, так как это может стать одной из причин окисления контактов шлейфа или других элементов. Поэтому протирать экран и другие элементы телевизора рекомендуется специальными средствами

Окисление может произойти и вследствие заводского брака, и по причине нарушения правил эксплуатации устройства. Если окисление всё же произошло, его необходимо убрать. Сделать это можно с помощью канцелярского ножа или иного тонкого и лёгкого лезвия. При этом нужно действовать очень аккуратно, не допуская сильного давления на контакты.

Какие неисправности можно устранить дома

Белые или цветные полосы на экране телевизора не появляются из-за плохого сигнала от оператора. Поэтому не стоит звонить на линию и спрашивать про исправность. А вот от попадания грязи в разъем подключения антенны, кабеля – вполне. Эти микрочастицы не закрывают сигнал полностью, а только портят его.

До чистки разъема можно проверить – точно ли это он. Для этого включите флешку в ТВ или подключите экран к компьютеру через другой провод. Если неисправности уйдут – можно почистить или заменить разъем. Для этого:

  • Внимательно осмотрите разъем в телевизоре. Убедитесь, что там нет механических заломов или повреждений контактов. Возьмите мягкую щетку и протрите от пыли.
  • Посмотрите на разъем от провода. Также визуально проверьте отсутствие повреждений и почистите мягкой щеткой.
  • Обязательно просмотрите весь кабель. Исключите наличие заломов, снятой защитной оплетки или расположение мебели на проводе.

Сбои в настройках телевизора

Не честно, но настройки изображения, могут влиять на появление полосок. Для исключения этой ошибки необходимо взять пульт от телевизора. Зайти в настройки. Выставить параметры по умолчанию. Точная инструкция зависит от марки и серии ТВ. Прочесть инструкции и найти заводские параметры можно на официальных сайтах производителя.
