Антенна для музыкального центра своими руками

Какие бывают антенны

В случае со штатными антеннами для бумбоксов и музыкальных центров все более-менее понятно. Чаще всего, это обычные складывающиеся металлические стержни выдвижной конструкции. В редких случаях, когда штатная антенна не справляется, предусмотрена возможность использования дополнительных усилителей сигнала.

Итак, встречаются антенны направленного и не направленного типа. Условно их можно поделить на:

Дисковые (знакомая тарелочка, которую часто можно увидеть в частных домах, как правило, такие устройства ловят спутниковое вещание).
Стержневидные (штыревые), закругленного типа (обычный стержень, которому придали форму окружности) и прямые.
Проволочные (чаще всего это гнущаяся проволока, которой можно придать любую форму и зафиксировать в таком положении).

Формы и размеры антенн не ограничены, в продаже можно встретить самые смелые решения, вот только качество звучания зависит не только от того, как они выглядят, но и от характеристик самого музыкального центра. Не каждая микросистема сможет полностью раскрыть возможности принимающей антенны, и это часто становится причиной, по которой многие предпочитают экспериментировать с этими устройствами.

Остановимся подробнее на том, как можно улучшить радиосигнал своими руками, не прибегая при этом к финансовым вложениям.

Лучшие модели и бренды

Среди антенн для радио есть модели, получившие признание автолюбителей. Рейтинг основан на технических характеристиках моделей и отзывах пользователей.

Automania Digital TV FM

Такую антенну чаще можно встретить в маршрутке или городском автобусе. Небольшой пластиковый аппарат весом 99 г закрепляют на лобовом стекле двусторонним скотчем. От него расходятся похожие на крылья витки проволоки, повышающие качество приема. Корпус из пластика на стекле сильно разогревается солнечными лучами, но работоспособность устройства не страдает. Оно выдерживает температуру -45…+85°С.

Мощность слабого сигнала увеличивает усилитель на 20 дБ. Устройство принимает, кроме радиосигналов, телевизионные, но только в черте города. Диапазон улавливаемых сигналов UHF — 470-860 мГц, также работает в VHF . Активная антенна подключается к бортовой сети автомобиля через отдельный провод. Длина радиокабеля 1,5 м.

Bosch Autofun

Антенна минимальных размеров — корпус толщиной 15 мм. Устанавливают в верхнем углу лобового стекла справа от водителя. От устройства отходят 2 усика, которые прокладывают рядом со стойкой и верхним краем окна. Обзору аппарат не мешает. При установке не нужно сразу его приклеивать, необходимо для начала определить, как разместить прибор, чтобы обеспечить максимальную чувствительность. На нее влияют металлические части и форма кузова.

Delta Bosch 23799

Пассивная внутрисалонная антенна с большой дальностью приема. Диапазон частот: длинные, средние, короткие, ультракороткие. Предел дальности приема — 160 км (кроме УКВ). Коэффициент усиления — 34 дБ. Обеспечивает чистый сигнал без шумов и помех.

Falcon ANT 100

Аппарат с кабелем длиной 2,9 м можно поставить на заднем стекле. Установлена микросхема для обработки высокочастотных сигналов, что позволяет слушать радио за городом. Принимает волны AM/FM. В конструкции предусмотрена стабилизация напряжения. Самостоятельная установка может вызвать затруднения: нет схемы подключения.

Antey 914

Работает в диапазоне GSM на частотах 900-1800 мГц. Антенна предназначена преимущественно для уверенной работы телефона, за пределами этих частот появляются искажения. Обеспечивает усиление сигнала в 3,5 раза.

При покупке обращают внимание на тип разъема, выбирая подходящий, чтобы затем не искать переходник. В основании прибора — магнит для установки

По данным производителя ветростойкость крепления 150 км/ч. В магазинах найти установку трудно, легче через интернет.

Hyundai H CA3200

Рассчитана на прием всех радиоволн, кроме КВ-диапазона. Активный тип антенны, которая легко и быстро устанавливается внутри салона. Высокочастотные сигналы обрабатываются встроенной микросхемой, коэффициент усиления — 26 дБ. Устройство защищено от короткого замыкания.

Варианты антенн

Все виды радиоантенн можно поделить на мобильные и стационарные, также они могут быть направленными и ненаправленными.

Для направленных характерна ориентация на определенную точку (источник сигнала) в пространстве, они действуют на небольших расстояниях (50-100 м). Ненаправленные ориентированы на сигнал по всей окружающей площади.

Антенна также может быть стержневой, проволочной и телескопической. Последняя представляет собой складывающуюся конструкцию, напоминающую многоколенную рыбацкую удочку. Такие модели часто встречаются на магнитофонах, музыкальных центрах, на автомобилях.

” data-size=”805×537″>

<?XML:NAMESPACE PREFIX = ” http://www.w3.org/2000/svg” NS = “http://www.w3.org/2000/svg” />

” data-size=”805×537″>

” data-size=”805×449″>

” data-size=”805×693″>

” data-size=”805×590″>

Как сделать антенну для радио

При наличии технического склада ума и умелых рук вполне рабочую антенну для радио можно собрать своими руками. Для этого потребуется следующий несложный инструментарий:

небольшой моток проволоки из очищенной меди или металлическая фольга;
остро отточенный нож;
плоскогубцы/кусачки.

В самом легком случае можно взять готовую телевизионную антенну и просто перепаять разъемы для телевизора на необходимые для радио.

Самодельная антенна для укв и фм диапазонов может быть сконструирована из самой обыкновенной фольги или куска провода, будут только различаться размеры.

Простейшая комнатная проволочная радио-антенна

Фм-антенна самоделка конструируется на высушенной дощечке 15 на 15 сантиметров с помощью листа фольги 13 на 13 сантиметров, толщина 15 мм (можно составить из нескольких «лоскутков»). Алгоритм действий такой:

на фольге прорезаем квадрат со стороной 1 дециметр, получается рамка;
снизу отделяется 3-миллиметровый тонкий прямоугольник;
полученную квадратную рамку наклеиваем на фанеру или досочку для придания будущей антенне прочности;
для подключения экранированного кабеля (его сопротивление от 50 до 75 ом) центральную жилку антенны прикрепляем паяльником справа снизу;
экран присоединяется в центральной части, со сдвигом влево на 2,5 см.

Для антенн в укв-диапазоне плашка берется со стороной не меньше 18 сантиметров, фольговый квадрат со стороной 15 с половиной сантиметров, толщина рамки – 1,8 сантиметра.

Не везде сигналы fm-радиостанций имеют полное покрытие, которое может поймать встроенная антенна. На помощь приходят усилители сигнала к уже имеющейся или самостоятельно сделанной антенне для радио. Иногда достаточно просто обмотать штатную антенну проволокой из меди и вывести ее конец в форточку. Такая тактика помогает сделать радиосигнал немного сильнее, но качества звука не прибавляет. При этом конец провода должен быть тщательно зачищен ножом. Некоторые радиоумельцы вставляют свою дополнительную проволочную антенну в гнездо на задней панели музцентра, однако это может привести к порче приемника и даже короткому замыканию в домашней сети.

Если проволока оказывается бессильной, можно сконструировать антенну стержневого типа, которая будучи остронаправленной, лучше противостоит городскому радиошуму. Антенна-штырь составляется из стрелы, выполняющей роль силового элемента, пары пассивных принимающих устройств (директоров), вибратора петлевого типа и отражателя-рефлектора. Габариты такой направленной антенны определяются диапазоном, на который будет настроен радиоприемник.

Сборка штыревой антенны производится по следующему плану:

на фасаде здания монтируется силовая конструкция;
в заранее подготовленное гнездо на радиоприемнике / муз. центре вставляется провод;
производится настройка найденных радиопередающих станций.

Более сложные усилители фм-радиосигналов – требующие солидных знаний и умений. Несмотря на такие усилия, волны могут иногда пропадать ночью (из-за отсутствия дальнего восприятия радиоволн) и при неблагоприятных природных условиях (дождь, сильный ветер, обильный снег).

Как сделать своими руками?

Вам потребуются.

Паяльник, припой и канифоль, паяльный флюс. Вместо последнего раньше использовали хлористый цинк – готовится он из таблеток, содержащих соляную кислоту. Такими таблетками пользуются желудочные больные. В качестве источника цинка – любая щелочная (солевая) батарейка, отработавшая свой ресурс: её «стакан» сделан из цинка.
Медная проволока – толстый обмоточный провод. Альтернатива – скручиваются всевозможные более тонкие многожильные провода. Для прочности и надёжности они пропаиваются припоем, чтобы медь не окислялась, а проводник не «рассучивался».
Диэлектрическая основа. Ею может быть любая доска, фанера, ДСП, ДВП, а также самодельный или промышленный гетинакс (или стеклотекстолит), с которого удалены печатные дорожки. Можно использовать и плоские куски пластика от старых, отживших своё электроприборов.
Крепёж. Болты, винты, саморезы, гроверные шайбы, гайки. Запаситесь их нужным количеством. Возможно, пригодятся и пластиковые «монтажки».
Коаксиальный кабель (с волновым сопротивлением в 50 или 75 ом), штекер (под антенное гнездо вашего принимающего устройства).
Простейшие слесарные инструменты. Это может быть плоская и фигурная отвёртки, пассатижи, бокорезы, ножовки по металлу и по дереву, возможно, разводной ключ и молоток. Ускорят процесс изготовления антенны также болгарка и дрель.
Водостойкий лак или краска. Проводники и место присоединения к ним кабеля должны быть окрашены. Это защитит их от коррозии, появляющейся в результате попадания капель воды.

Если вы – не радиоспециалист, то возьмите готовый чертёж. В качестве примера – рамочная антенна. Чтобы её изготовить, сделайте следующее.

Ориентируясь по размерам из чертежа, согните из медной проволоки рабочий элемент – «бабочку».
Разместите её на прочной основе из диэлектрика, привязав с помощью «монтажек» к деревянной или пластиковой пластине. Более «продвинутый» вариант – вертикальные подставки по краям и в центре «восьмёрки» на винтовом креплении. Так в 1990-х поступали «самодельщики», изготавливавшие антенны для приёма ДМВ каналов телевидения.
Припаяйте кабель. Центральная жила подключается к одной стороне антенны, оплётка – к другой. Между частями «восьмёрки» и ними должен быть зазор до 1 см. Аналогично подключается к кабелю и дипольная антенна.
Окрасьте всю конструкцию.
После высыхания краски закрепите конструкцию на шесте или трубе. Привяжите кабель в нескольких местах к опоре.
Присоедините штекер к другому концу кабеля и поднимите антенну повыше. Направьте её на город вещания. Если расстояние слишком велико, прямого сигнала нет – находят отражённый, например, от горы или самого высокого здания неподалёку от вас.

Проверка антенны производится по качеству приёма нужной радиостанции. Радиопередатчики сегодня располагаются в произвольных городах и райцентрах – появилось много частных радиовещателей, зарабатывающих на рекламе. Радиостанции размещаются не в месте городской телебашни (на «телецентровской» горке), а на невысокой мачте высотой порядка 30 м. Не все хотят арендовать «стратегическую высоту» города или региона, вещая с крыши 9… 25-этажного дома через маломощный (до 100 Вт) FM-передатчик.

Шума на фоне радиопередачи должно быть как можно меньше. Радиоприём должен идти в стереоформате. Получить стереопередачу нельзя, когда сигнал слаб – появляется заметный шум на его фоне. Вращайте антенну, пока не добьётесь лучшего качества. Если станция слишком далеко, а шум остался – подключите радиоусилитель в разрыв кабеля, рядом с антенной.

Здесь поможет универсальный кабель, в котором, кроме «коаксиала», под внешней защитной оболочкой спрятана пара дополнительных проводов. Линия питания изолируется от центрального проводника оплёткой основного радиокабеля. Если такого кабеля нет – питание усилителя по проводам к радиоприёмнику подводится рядом, отдельно.

О том, как сделать FM-антенну своими руками за 15 минут, вы можете узнать ниже.

Антенна для музыкального центра позволяет принимать сигналы популярных радиостанций, слушать песни и любимые передачи. В некоторых случаях встроенного усилителя бывает недостаточно: звук проходит с помехами или пропадает вообще. В этом случае на помощь придут промышленные или сделанные своими руками приспособления для приема сигналов. Самодельные антенны достаточно легко и быстро можно изготовить из подручных материалов.

FM-антенна фольгированный квадрат.

Необходимые материалы и инструменты:

Высушенная доска, ДВП, диэлектрический материал.
Металлическая фольга.
Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
Штекер для подсоединения к радиоприёмнику.
Паяльник, флюс, припой.

Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала. К нижнему краю квадрата, справа или слева от выреза, припаивается центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм. Обозначения: 1 – диэлектрический материал; 2 – фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.

Принцип работы радиоприёмников

Стабильное функционирование такого устройства возможно только в том случае, если на входе будет создан оптимальный уровень сигнала, превышающий требуемый порог. Специалисты называют этот параметр чувствительностью агрегата. Только в том случае, если полученный сигнал будет выше этого порога, радио будет хорошо работать, а сам пользователь сможет наслаждаться качественным звучанием любимой музыки. В противном случае приём может и вовсе отсутствовать.

Такие последствия чаще всего возникают не только из-за большой удалённости от радиостанций, но и в условиях мегаполиса. Различные типы помех встречаются в тех приёмниках, которые работают с диапазонами FM и УКВ. Всё дело в том, что эти разновидности сигнала распространяются особым образом. Их частота не превышает отметки 108 мГц. Специалисты отмечают тот факт, что все волны из этого полосы распространяются только в пределах прямой видимости и крайне плохо огибают любые возвышенности на своём пути.

Самодельная петлевая антенна

Для приема FM и AM сигналов используются устройства рамной конструкции. Чтобы поймать нужную волну, их просто разворачивают в требуемом направлении. Магнитные элементы, которые присутствуют в таких конструкциях, позволяют принимать сигнал намного четче.

Для изготовления потребуется:

алюминиевый обруч диаметром 77 см и сечением 17 мм;
конденсатор с переменной емкостью;
коаксиальный кабель.

Совет! Альтернативой алюминиевому обручу может служить медная трубка или металлопластиковая толщиной 1,6 см.

Изготовление антенны проходит по следующему алгоритму:

С одной стороны очищают коаксиальный кабель. Центральную жилу и экранирующую обмотку припаивают к контактам конденсатора переменной емкости.
Очищенную центральную жилу и экран со второго конца присоединяют к алюминиевому обручу. При этом для соединения можно использовать небольшой хомут, предварительно зачистив его шкуркой в месте контакта.
Снимают покрытие и экранируемую оплетку посередине контура, счищая примерно 1 см.
Регулируют диапазон радио таким образом, чтобы частота конструкции составляла 5–22 МГц.

Параметры рамы можно настроить в зависимости от желаемого диапазона. Для высоких частот понадобится круг диаметром около 70 см, для приема низких – от 1 до 1,5 м.

Разновидности антенн

Любой прибор, принимающий радиоволны, имеет порог чувствительности. Если получаемый сигнал ниже его, громкость звука и его качество будут желать лучшего. Радиоволна слабеет при значительном удалении от передающей станции или из-за ухудшения погоды. Особенно актуально это для фм и укв диапазонов из-за особенностей передачи волн. Для преодоления этих затруднений, усиления и улучшения качества сигнала любому радио нужна антенна. Их конструктивные особенности и размеры определяются диапазоном приемника: встречаются многокилограммовые антенны с покрытием тысячи кв. км и простые домашние самоделки в виде проволоки над землей.

Все многообразие антенн для радиостанций подразделяется на направленные и ненаправленные, а также на мобильные и стационарные. Направленные работают по принципу соединения точки с точкой или точки с множеством точек в пределах 50-100 метров. Ненаправленные имеют покрытие по всей площади вокруг.

Также различают такие антенны для радио, как:

Стержневые – в виде обычного стержня или закругленной формы;
Проволковые – изогнутые в различных необходимых положениях;
На некогда модных бумбоксах и музцентрах можно встретить антенны телескопические – складывающиеся конструкции из металлических стержней, напоминающие телескопы;

Телескопическая антенна

Выдвижная антенна имеется почти на каждом автомобиле, ее преимущество в том, что такую выдвижную конструкцию можно установить в любом месте машины (крыша, крыло и т.п.), принимающим элементом служит съемный пруток с противошумной навивкой, что позволяет сделать звучание радио чистым и громким даже на высоких скоростях езды. Пруток уходит в кожух из пластика, где имеется пружина из нержавейки, убирающая антенну на место при ее отклонении по ходу движения.

Независимо от типа или вида радиоантенны, принципы функционирования у них одинаковые.

Обратите внимание! Довольно часто качество радиосигнала зависит не от вида и состояния антенны для радиоприемника или музыкального центра, а от технических возможностей самих этих приборов с их принимающими микросхемами

FM-антенна своими руками

Приветствую читателей и подписчиков. В х и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.

Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц).

Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов.

Для конструкции потребуются недорогие или бывшие в употреблении материалы.

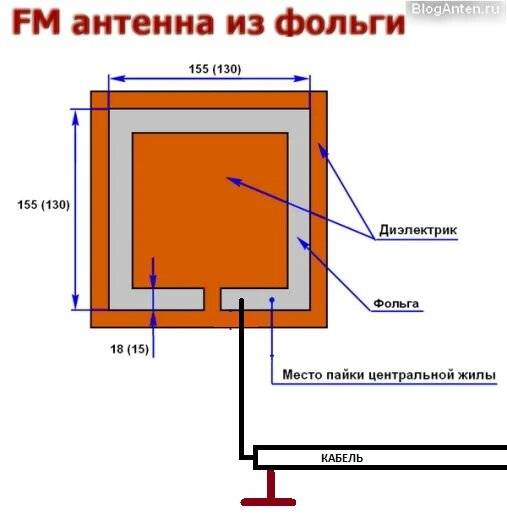

FM-антенна фольгированный квадрат

Необходимые материалы и инструменты:

Высушенная доска, ДВП, диэлектрический материал.
Металлическая фольга.
Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
Штекер для подсоединения к радиоприёмнику.
Паяльник, флюс, припой.

К нижнему краю квадрата, справа или слева от выреза, припаивается центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм.

Обозначения: 1 – диэлектрический материал; 2 – фольга;

Трубная FM антенна

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

Необходимые материалы:

Сердечник из феррита от строчного трансформатора старого лампового телевизора.
Клей, липкая, изоляционная лента.
Латунная или медная фольга.
Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке.

Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника, остальные выводы — к клемме «Антенна».

Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

Необходимые материалы:

Отрезок телевизионного кабеля от 1,5 м и более.
Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
Деревянная мачта.

На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции.

Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте.

Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.

Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.

Всенаправленная антенна из коаксиального кабеля своими руками

Такое устройство, как правило, применяется для того, чтобы усилить радиосигнал в зоне некачественного приема.

Порядок сборки

Схема создания такой антенны достаточно проста и представляет собой ряд следующих действий:

Отступив от начала провода 750 мм, сделайте надрез для дальнейшего устранения пластиковой изоляции. При этом должна сохраняться целостность экранной оплетки.
После ослабления и разминания оплетки выверните экран, не повреждая медную жилу, по направлению к месту, где была надрезана изоляция.
Затем следует установить и надежно закрепить антенну любым способом внутри пластиковой трубы.
Далее ее необходимо прикрепить к деревянной мачте.

Монтаж уловителя радиосигнала

Установка наружной антенны горизонтального типа начинается с выбора опорных конструкций. На них вы впоследствии закрепите своими руками изоляторы. Одна из опор должна быть установлена на крыше дома. Её нужно укрепить проволочными растяжками. Дерево подходящей высоты можно использовать в качестве второй опоры. Изоляторы можно будет установить на стройках с помощью стальных тросиков.

К изоляторам вы должны своими руками закрепить наружную часть FM-антенны. Её не нужно подвергать большому натяжению. Проволока сжимается, если температура воздуха достаточно низкая, и может потерять целостность при низкой температуре. Роликовые блоки позволят устранить ненужные колебания. Для их использования разместите на втором конце провода груз малых размеров. Он будет соединён с FM-антенной, если перекинуть его через изолятор и блок.

Приёмная часть антенны должна состоять из одного куска однородного материала. Если вы не располагаете однородным проводом, лучше составить FM-антенну из отдельных одинаковых элементов. Их нужно зачистить и пропаять оловом. Оборудование для вертикального спуска антенны не представляет серьёзных трудностей

Обратите внимание, что провод не должен соединяться с посторонними элементами. Провод антенны своими руками нужно закрепить на специальной оттяжной стойке

Это не позволит ему пребывать в неправильном положении в ветреную погоду.

Если место для установки FM-антенны своими руками ограничено, нужно применить другую конструкцию. Это несколько кусков проволоки, которые имеют вид «веника». Своими нижними концами они будут надёжно соединены кабелем. Концы проволок можно плотно залить расплавленным оловом. Место пропайки вы должны покрыть надёжной изоляцией в виде битума или подобного материала.

Комнатная антенна, сделанная своими руками, будет лучшим вариантом, чтоб заменить внешний уловитель. Изоляторы должны закрепляться внутри помещения. Их расположение ближе к потолку даст преимущество в качестве приёма сигнала. Провод должен быть натянут горизонтально либо свёрнут в спираль.

Как изготовить рамочную конструкцию?

Алюминиевый обруч диаметром 77 см и внутренним диаметром 1,7 см можно найти почти в любом спортивном магазине. Сантехнические трубы из комбинированной конструкции металла и пластика хорошо обрабатываются. Для радио также неплохо подойдёт медная трубка чуть меньшего (16 мм) диаметра.

Антенна Рахматтулаева

Конструкция антенны радио является достаточно простой.

Центральную жилу, оплётку и короткий отрезок коаксиального кабеля нужно припаять к контактам конденсатора переменной ёмкости.
Другой конец, центральную жилу и оплётку нужно припаять к алюминиевому обручу. Также можно использовать автомобильные хомуты, которые нужно тщательно зачистить, с диаметром 16-26 мм. Место контакта также нужно тщательно зачистить.
Соотношение длины окружности рамки к длине окружности петли связи должна равняться 1:5.
С конца коаксиального кабеля, а также с центральной жилы своими руками нужно удалить внешнюю изоляцию на длину в 1 см.
От середины кабеля для FM-антенны нужно отмерить по полсантиметра в обе стороны и снять внешнюю изоляцию. После этого оплётку кабеля требуется удалить. Это приведёт к её разрыву.
Проверьте диапазонность приёмопередающего устройства так, чтоб рамка имела резонанс от 5 до 22 Мгц. При других ёмкостях конденсатора можно изменить параметры приёмо-передающего устройства.
Если вам больше интересны диапазоны с низкой частотностью – лучше использовать рамку с диаметром больше – 1 или 1,5 метра. Если же высокочастотные – 0,7 метра.

Такое решение – простой вариант, чтобы получить резонансную антенну, способную работать в многих диапазонах. Её диаграмма направленности будет представлять собой цифру 8. Антенны из алюминия и меди работают примерно одинаково.

Мы предложили вашему вниманию популярные типы антенн для радио, которые можно сделать своими руками. Большинство таких решений достаточно просты для изготовления дома, а простота их настройки позволит без труда справляться с самыми сложными проблемами.

Об этой статье

Эту страницу просматривали 158 595 раз.

Тематическое видео

Автор данного тематического видеоролика подробно рассказывает о том, как собрать FM радиоантенну своими руками.

Владелец YouTube канала объясняет принцип работы конструкции, а также останавливается на всех значимых при ее изготовлении нюансах.

Как сделать из активной антенны пассивную

Процесс перевода активной антенны в пассивное состояние происходит в следующем порядке:

сначала с конструкции снимаются «усы». Также необходимо удалить вибраторы метрового диапазона;
удаляется провод усилителя;
с помощью провода соединяются две монтажные платы;
коаксиальные петли и кабели прикручиваются к конструкции с помощью шайб;
снимается большая часть директоров. Рекомендуется оставить 3-4 рабочих детали.

Если антенна слабо ловила сигнал, то после всех описанных выше манипуляций она начинает работать лучше, а качество передаваемого изображения сильно возрастает.
