Зажигалка для газовой плиты: электрозажигалка, на батарейках, пьезозажигалка

Виды электроподжига

В газовые плиты устанавливается электроподжиг двух видов: по большей части устаревший механический или более современный автоматический.

Два вида электроподжига отличается по типу управления, что нужно учесть при установке.

Признак механического электроподжига – наличие дополнительной кнопки на панели.

Первый тип — ударный пьезорозжиг. Принцип его работы основывается на пьезоэлектрическом эффекте. Его суть заключается в том, что в некоторых материалах под воздействием механического давления возникает напряжения. В схеме пьезорозжига присутствует мощная пружина с бойком и пьезоэлемент. При нажатии на кнопку пружина взводится, боек бьет по пьезоэлементу, благодаря чему в системе возникает ток в виде искры и зажигается газ. Такая система устанавливалась на газовые плиты в прошлом веке, большинство производителей от нее отказались, так как она требует существенных усилий для сжатия пружины, хоть и не зависит от электроснабжения.
Вторая схема требует постоянного наличия электричества в сети. В ней присутствует трансформатор для преобразования тока и конденсатор для его накопления. При нажатии на кнопку конденсатор начинает заряжаться, а по достижении пиковых значений ток высвобождается в виде искры.

Автоматический электроподжиг значительно проще в управлении, ток подается сразу при запуске газа.

Автоматический электроподжиг подходит к каждой конфорке. При этом на рукоятке будет соответствующий значок в виде огня или искры.

Из недочетов такой схемы можно назвать то, что при поломке электроподжига придется разбирать всю поверхность.

Таким образом, электроподжиг важный элемент любой современной газовой плиты, который создан для упрощения использования техники.

Электронные зажигалки

Они функционируют от батареек, что делает подобные приспособления крайне безопасными в применении. Такие мелочи для дома отличаются конструкцией на основе импульсного преобразователя. При нажатии кнопки активизируется повышающий трансформатор, что вызывает появление множества сравнительно слабых искр, температуры которых оказывается вполне достаточно для розжига пламени.

Электронные приспособления для кухонной плиты удобны в повседневном использовании. Единственным недостатком здесь можно считать вероятность повреждения зажигающего элемента при контакте с влагой, жиром либо загрязнениями.

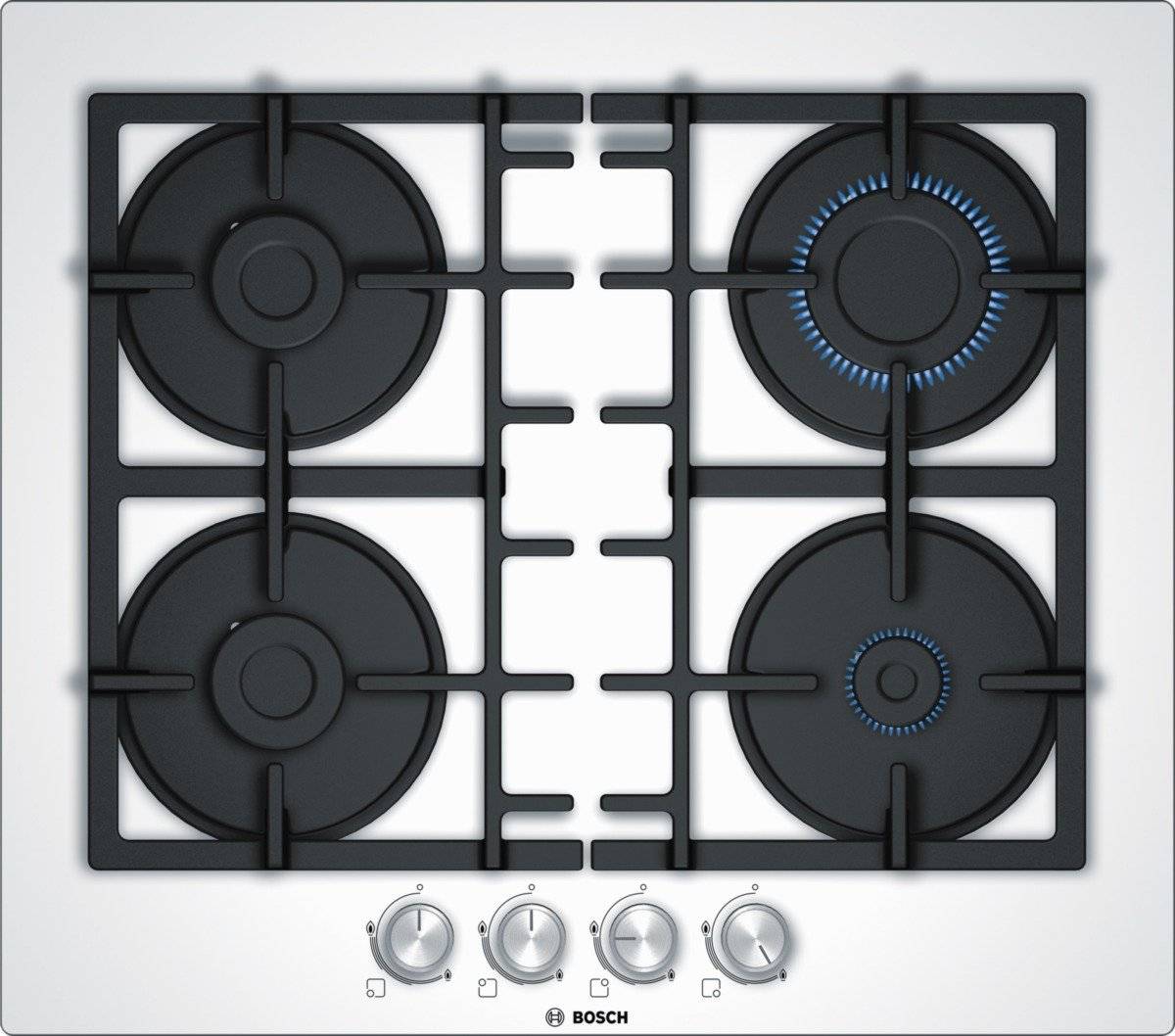

Большинство современных моделей газовых плит оснащены встроенными электронными элементами для высвобождения искр, что избавляет от необходимости применения зажигалок либо спичек.

Бытовые газовые

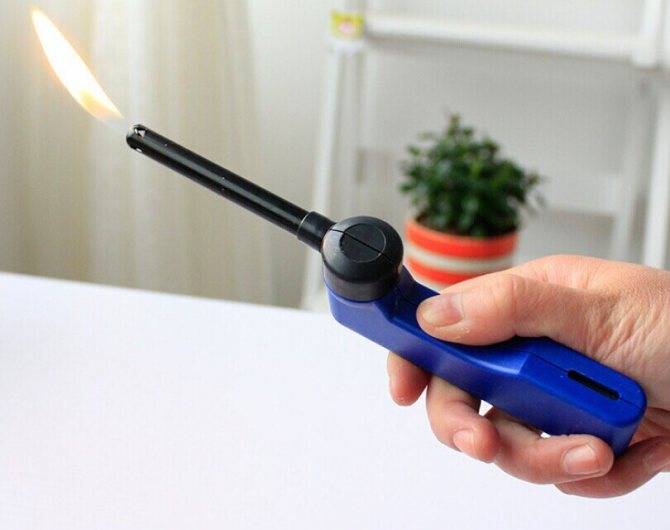

Чаще всего для бытовых потребностей покупают воспламенители, топливом для которых служит пропан или бутан. В редких случаях возможно использование бензина в устройствах такого плана. Искра для газовой плиты в подобных воспламенителях чаще всего добывается с помощью трения в корпусе зажигалки кремниевых частиц.

Форма воспламенителей (удлинённый носик) помогает добраться до труднодоступных мест: духового шкафа, конфорки с посудой, камина. Баллончик, наполненный газом, производители размещают внутри корпуса чикфаера. Зачастую подобные устройства имеют небольшой размер, что позволяет брать их для использования вне дома. Газовые устройства для воспламенения пользуются спросом из-за своей компактности и удобства.

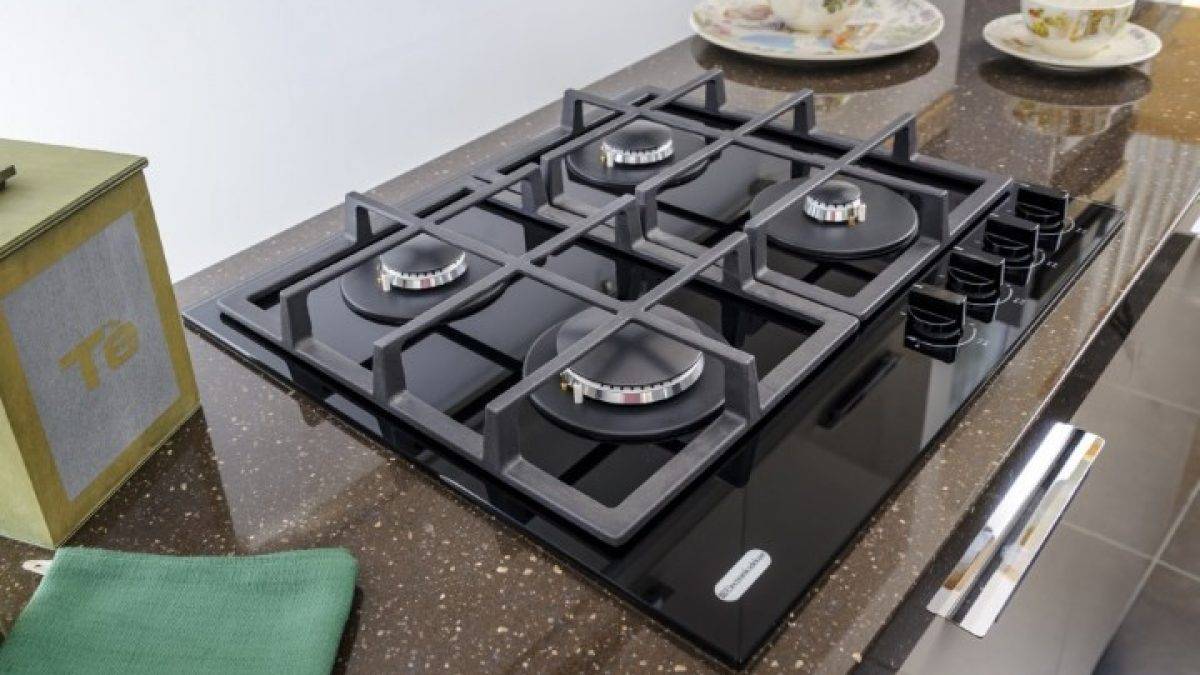

Основные плюсы и особенности плит с электроподжигом

Многие потребители привыкли использовать спички или зажигалки для розжига своих старых, но до сих пор довольно надежных изделий из прошлого века. Сегодня практически все модели современных газовых плит оборудованы механическим или автоматическим устройством розжига, поэтому устаревший метод считается рудиментом. Покупатели должны знать, что эта функция на конечную стоимость изделия не влияет.

Среди достоинств плит с электрическим розжигом специалисты отмечают следующие нюансы:

Теперь пользователю не надо покупать спички с запасом или искать надежную зажигалку, которая может функционировать долгое время — пользоваться такой плитой намного удобнее.
Автоматика розжига защищает вас от возможного ожога при вспыхивании газа.
Если пользователь долгое время эксплуатировал электрическое аналогичное изделие, то привыкание к управлению газовой плиты с автоматикой розжига будет быстрым.

Из негативных качеств имеется только одно: при внезапном отключении света, что в некоторых регионах России происходит довольно часто, вы не сможете зажечь газ, эта функция без напряжения в сети не работает, поэтому коробок спичек должен лежать в запасе.

Зажигалка для газовой плиты своими руками

Конечно, купить электрическую зажигалку для газовой плиты сегодня не составит труда. Их на рынке навалом, да и стоимость позволяет купить ее любому. В этой статье мы рассмотрим, как такую зажигалку можно собрать самому. Это будет очень полезно, так как позволит узнать ее принцип и возможно применить его в других самоделках. Основной идеей здесь является получение высокого напряжения с высокой частотой, в итоге между электродами образуется горячая искра. Такой искрой можно поджечь газ, сигареты или бумагу. Рассмотрим по порядку, как же ее сделать.

Материалы и инструменты для самоделки: — паяльник с припоем; — зарядка для li-ion аккумуляторов; — li-ion аккумулятор (18490/1400 мАч); — полевой транзистор IRFZ44; — трансформатор для галогенных ламп на 50 Вт (или другой подобный); — провод 0.5 мм (должен быть в трансформаторе); — корпус; — кнопка включения и другие мелочи.

Процесс изготовления зажигалки:

Шаг первый. Подготовка зарядного устройства

Для зарядки Li-ion аккумулятора автор использовал специальную плату с защитой. На плате есть два индикатора, один горит, когда идет зарядка, а второй загорается, когда батарея разряжена. С помощью такого устройства батарею можно будет заряжать током до 1А через любой источник 5В. Как вариант, это можно делать через обычный USB-порт.

Шаг второй. Аккумулятор Аккумулятор для самоделки подходит любого размера и емкости. В качестве примера автор установил аккумулятор стандарта 18490 с емкостью 1400 мАч. Его особенность в том, что он несколько короче обыкновенного 18650. В общем, выбор зависит от размеров зажигалки.Шаг третий. Преобразователь В качестве основы для преобразователя использовался транзистор типа IRFZ44, а также высоковольтный трансформатор. Сложнее всего дела обстоять с трансформатором, его придется мотать самостоятельно.

Для трансформатора нужен будет сердечник от электронного трансформатора галогенных ламп мощностью 50 Вт. Еще для таких целей подойдет трансформатор дежурного напряжения из компьютерного блока питания

Сперва трансформатор нужно осторожно выпаять и убрать установленные обмотки. Сетевую проводку нужно оставить, она пригодится для самоделки

Чтобы рассоединить половинки трансформатора, их нужно прогреть при помощи паяльника.

Первичная обмотка имеет 8 витков и у нее есть отвод от середины. Автор измеряет все примерно с помощью пальца.

Наматывается проводка двумя шинами, при этом каждая шина имеет 4 жилы провода 0.5 мм. Провод пригодился тот, который был в качестве сетевой обмотки в разобранном ранее трансформаторе.

После того как будет намотана первичная обмотка, сверху наматывается 10 слоев скотча для изоляции. Потом сверху автор наматывает вторичную или повышающую обмотку. Вторичная намотка была намотана проводом от катушки реле. Что касается реле, то подойдет любое небольшое на 12-24В. По диаметру провод должен быть в пределах 0.08-0.1 мм.

Сперва необходимо к тонкому проводу обмотки припаять кусок многожильного провода, а далее начинать намотку. Провод не нужно отрезать на любой стадии намотки. Наматывать нужно слоями, при этом каждый слой содержит 70-100 витков. Сверху каждого слоя идет изоляция, которая тоже делается из скотча. В заключении должно выйти примерно 800 витков.

Теперь можно фиксировать половинки сердечника, а ко второму концу вторичной обмотки нужно припаять кусок многожильного провода. Также можно прозвонить обмотку с помощью мультиметра, чтобы проверить ее целостность. В качестве конечной изоляции выступает изолента.

В заключении нужно сделать фазирование первичной обмотки. Начало одного плеча соединяется с концом другого. В итоге образуется средняя точка, к которой подключается плюс от источника питания. Потом можно собирать схему автогенератора и проверять, все ли работает. Дуга должна образовываться на расстоянии в 0.5 см, а растянуть ее можно до 1 см. Если это так, значит, инвертор работает правильно.

Вот и все, теперь все детали устанавливаются в корпус. Автор не устанавливал теплоотвод для полевого транзистора, но это рекомендуется сделать. Все оголенные части схемы нужно постараться спрятать под термоусадку. Вот и все, после сборки установки кнопки можно тестировать самоделку. Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Бытовые газовые

Как понять, что электроподжиг сломан: способы самостоятельного ремонта

Как и любой механизм, электроподжиг подвержен поломкам. О наличии неисправностей в системе укажут такие признаки:

не зажигается газовая плита от электроподжига при нажатии кнопки или повороте ручки;
при включении слышны щелчки, но искра не появляется;
после отпускания кнопки или ручки система не перестает работать;
устройство срабатывает без нажатия кнопки;
в общем щитке срабатывает автомат защиты.

отсутствие контакта;
загрязнение кнопок, ручек или других деталей системы, что приводит к короткому замыканию;
повреждение керамической оболочки свечи;
сгорание трансформатора;
окисление контактов, которое препятствует нормальному замыканию цепи.

Некоторые поломки можно отремонтировать самостоятельно без привлечения специалистов газовой службы. Для этого требуется:

осмотреть плиту и все элементы поджига;
убедиться в исправности самих конфорок, для чего поочередно поджечь каждую спичкой;
тщательно почистить свечи, кнопку от загрязнений, нагара, жира;
в случае попадания воды на кнопку или ручки горелки тщательно их протереть и дать просохнуть;
окисленные или обгоревшие контакты зачистить до однородного металла;
при обнаружении поломки элементов системы заменить их на новые.

Если самостоятельно не получилось найти причину поломки или нет специальных навыков, доверьте процесс диагностики и ремонта специалисту. Опытный мастер без труда определит, почему не работает система и качественно ее починит, гарантируя безопасность при пользовании техникой.

Лучшие зажигалки

Tefal K00511

Цена в Москве от 390 рублей, сделана из качественного пластика и нержавеющей стали, длина 260 мм, цвет рукоятки черный. Разработка французская, производство КНР, гарантия на 12 месяцев.

Изделие высокого качества, профессиональный дизайн, удобная рукоятка с мягкими вставками, имеется кольцо для подвешивания. Использование простое: нажал на кнопку, газ зажегся. Тефаль работает без замечаний, но за бренд надо доплачивать.

Irit IR-9066

Стоимость 250 ₽, материал — пластик, цвет красный, габариты: длина 210 мм, вес 110 г. Тип — на пьезоэлементах, рассчитанных на 5-6 тыс. нажатий.

Отличное качество, хоть и желтой сборки, при нажатии на кнопку выдает сноп искр, все выполнено на совесть — отлично сидит в руке и не скрипит при использовании. Нормальное соотношение стоимости и качества. Претензий нет.

Wisen 47052 WB-4

Цена всего 155 рублей, габариты 15х32х129 мм, вес 100 г, работает на газу — зажигание от пьезоэлемента. Материал: пластик и трубка из нержавеющего металла. Немецкое качество, но сделано в КНР.

Универсальная зажигалка с хорошей мобильностью, можно использовать для розжига камина или костра на даче. Простая конструкция, качественная сборка, работает, как швейцарские часы, за время использования минусов не выявлено.

Polaris PGL 4001

Стоимость от 200 рублей, ширина 65 мм, длина 205 мм, вес 110 г. Тип: газовый вариант с пьезоэлементом, дозаправка баллончика, регулировка пламени, форсунка вынесена на оптимальное расстояние от рукоятки.

Отличного качества зажигалка отечественного производителя, имеется блокировка от детского вмешательства, разжигает всё. Удобный прозрачный корпус, видно, сколько осталось газа. За время эксплуатации в течение 3 лет никаких нареканий.

Nova Home Флэкси

Стоимость от 269 рублей, вес 180 г, регулировка пламени, защита от детского вмешательства путем блокировки клавиши управления, имеется клапан для дозаправки, окно контроля объема газа, гибкая трубка с соплом на конце. Разработка отечественная, но сделано в Китае.

Отличное качество, высокая надежность, хороший клапан для заправки не пропускает газ, как это бывает у бюджетных изделий. Удобно использовать — гибкая трубка принимает любую конфигурацию. Минусов нет.

Электрические

Устройство электрозажигалки для газовой плиты некоторое время находилось на пике популярности, но, похоже, оно не оправдало надежды домохозяек. Это обусловлено такими недостатками данного типа воспламенителей:

Наличие провода. Невозможность работы, если рядом нет розетки.
Использование на природе и в местах без электропитания невозможно.
Высокий риск получить удар током.
Сравнительно высокая цена.

Некоторые люди пользуются исключительно электрозажигалками из-за их долгого срока службы и простоты в эксплуатации. Для обеспечения работы электрозажигалки для газовой плиты необходимо наличие розетки с напряжением 220в. При нажатии на клавишу возникает электрическая дуга, благодаря которой воспламеняется газ в конфорке.

Как включить гриль в газовой духовке

Многие покупатели стремятся приобрести духовку именно с функцией гриля. Это одна из самых полезных опций для приготовления вкусных блюд. Благодаря грилю, можно посмаковать хрустящей курочкой и не нужно ехать далеко, что б приготовить ее на костре.

В комплекте с функцией гриля, в некоторых моделях, прилагается вентиль, возможно даже функция конвенции или вентилятора, благодаря которым время приготовления ускоряется. Если же вертел отсутствует, стоит чаще переворачивать блюдо, что бы нагрев распределился более равномерно. Если же нет функции вентилятора, при работе, нужно держать дверь духовки приоткрытой.

Гриль в газовой духовке

Включить гриль в газовой духовке, очень просто:

Необходимо поставить ручку крана горелки духовки на обозначение гриля ( в основном, это квадрат с тремя треугольниками вверху)
Поджечь духовку (вручную спичками, или электроподжигом, в зависимости от вида духового шкафа)
Следить за постоянным наличием подачи газа в духовку
После завершения процесса приготовления блюда, необходимо, тщательно вымыть оборудование до следующего использования. Перед использованием плиты, стоит изучить инструкцию по применению

Виды устройств

Бытовые газовые

Уникальная разработка советских инженеров — простая конструкция: корпус, баллончик со сжиженным газом и система пьезорозжига. Нажал на спусковой крючок, и в конце длинной трубочки появилось пламя, поднес к конфорке — плита заработала, готовь сколько душе угодно. Высокая безопасность исключает ожоги, используется для всего газового оборудования в доме, можно разжигать камин или костер в походе. Газовый баллончик легко подзаправить.

На пьезоэлементах

Второе по удобству применения: мобильность, т. к. нет никаких проводов, простота использования: поднес к конфорке, включил газ, нажал кнопку – на конце изделия кратковременно появилась дуга разряда, и пламя зажглось. Не нужны баллончики для дозаправки, батарейки или кремний, как у зажигалок курильщиков. Пьезозажигалка рассчитана была на определенное число нажатий.

Принцип действия прост: происходит сжатие пьезокристалла, он вырабатывает ток, и появляется искра. Изделие имеет довольно удобный корпус, простое применение и высокую безопасность для окружающих. Минус только один: пьезоэлемент после выработки ресурса не восстанавливается, надо приобретать новое изделие, но, учитывая низкую стоимость, для пользователей это не проблема. Пьезозажигалки продавались раньше в любом магазине, а стоили копейки, но использовались не только для газовых плит.

Электрические

Для качественной работы электрозажигалка подключается к домашней электросети с напряжением 220 В, после нажатия кнопки или клавиши на конце изделия появляется дуга — этот электрический разряд и поджигает газ в конфорке. Из положительных качеств: большой срок службы, простое использование. Минусы: нужна розетка в непосредственной близости от плиты, есть опасность поражения электрическим током при неправильной эксплуатации.

Электронные

Довольно мобильное изделие на батарейках удобно использовать в быту для розжига газового оборудования: плит и колонок для нагревания воды старого образца, где нет электроники пуска. Работает исправно, принцип простой: при нажатии на кнопку возникает искра малой силы, но этого достаточно, чтобы поджечь газ. Внутри корпуса расположена электроника и имеется отсек для установки батареек. Отсутствие провода расширяет зону деятельности.

Устройство работает надежно, сделано качественно, единственный минус — замена батареек, но в магазинах они в наличии постоянно. Использование безопасное, т. к. сила электрического разряда для пользователей не опасна. Надо только следить, чтобы на рассекатель не попали капли жира или влаги, иначе изделие придет в негодность.

Преимущества и недостатки

Рассмотрим каждый вариант в отдельности.

Газовые

Простая конструкция.
Удобное использование.
Дозаправка баллончика.

Минус — есть опасность получения ожога при эксплуатации.

Эргономичность корпуса.
Не нужен провод питания.
Полная безопасность.

Минус только один: не подлежат ремонту.

Электрические

Длительная эксплуатация.
Стопроцентное разжигание за счет сильного разряда.

Недостатки: привязанность к источнику тока, можно получить удар током.

Электронные

Работают на батарейках.
Отличная мобильность.
Предельная безопасность.

Негатив: при попадании влаги или жира на рассекатель мгновенно выходят из строя, не ремонтируются.

Что такое электроподжиг газовой плиты

Современные модели газовых плит оснащаются устройством автоматического поджига. В зависимости от конструктивных особенностей, он включается нажатием соответствующей кнопки на панели управления или срабатывает при подаче газа. Такая функция избавляет пользователя от необходимости держать под рукой спички или зажигалку и уменьшает риск получения ожога от непосредственного контакта с огнем. Если поджиг на вашей газовой плите не работает, следует принять меры к его восстановлению. Прочитав эту статью, вы получите представление о принципе действия подобных узлов и сможете совершить правильные действия в случае поломки.

На пьезоэлементах

Не малоизвестными считаются и пьезозажигалки для газовых плит. Их принцип работы достаточно простой: внутри корпуса устройства размещаются пьезокристаллы, которые сжимаются при нажатии на кнопку. За счёт их сжатия возникает ток небольшого уровня, который даёт искру. Попадание газа на полученную искру становится причиной воспламенения. К основным достоинствам подобного устройства относятся:

удобный и компактный корпус;
стопроцентная безопасность во время эксплуатации;
отсутствие проводов и батареек в отличие от электронной и электрической зажигалки газовой плиты;
возможность использования вне дома.

Несмотря на достаточно большое количество преимуществ поджигателей данного типа, у них есть один большой недостаток. При любой поломке и малейшему выходу кристалла из строя устройство не подлежит ремонту. Возможно, этот фактор стал причиной не особо большой популярности пьезозажигалок.

Электрические зажигалки

Такие зажигалки питаются от стандартной электросети. Функционирование основывается на последовательном замыкании и размыкании цепи под воздействием на стержень электромагнитного поля. Активизация специальной кнопки приводит к возникновению мощного кратковременного разряда. Образование искры позволяет зажечь пламя.

Как и пьезозажигалка для газовой плиты, электрическое устройство отличается простотой эксплуатации, долговечностью и возможностью моментального поджога пламени без необходимости применения спичек.

Среди недостатков электрозажигалок стоит отметить привязанность к источнику питания, отсутствие возможности для использования при отключении электричества. Помимо прочего, существует вероятность возникновения опасной ситуации в случае воздействия пламени на электрические контакты. Допущение подобной небрежности при эксплуатации может спровоцировать возникновение короткого замыкания.

Использование духовки

После включения огня в духовке лучше всего выставить максимальную температуру нагрева, чтобы сэкономить время. Но в этот период необходимо максимально внимательно оценивать запах, который может появиться при повышении температуры. В старых моделях плит проверять равномерность огня придется визуально.

Наблюдать за пламенем в духовке можно через специальное окно

Если появились признаки специфического состава газа, то необходимо немедленно выключить прибор, проветрить помещение и повторить нагрев через некоторое время. Если через пару минут нагрева «потянуло» гарью, то это означает плохую очистку стенок после предыдущего использования. Лучше выключить печку и помыть стенки, иначе новое блюдо впитает горелые частицы и испортит свой аромат.

Часть моделей прошлых выпусков имеют конструкционные недостатки, которые приводят к подгоранию блюд. Если нет возможности заменить оборудование, то на помощь могут прийти народные средства: расположение на дне силикатных кирпичей, емкости с водой, солью или песком.

Электрозажигалка для газа своими руками

Радиолюбители и люди, разбирающиеся в электронике, не покупают воспламенители, ведь знают, что можно сделать плазменную электрозажигалку для газовой плиты в домашних условиях. На первый взгляд, это может показаться трудно, но если разобраться, всё гораздо проще, чем кажется. Для самоделки необходимо взять всего 3 вещи: неработающий высоковольтный модуль, батарейку мощностью 3,7 вольта и пробку. Такое устройство способно зажечь даже сырые материалы, оно воспламеняет гораздо лучше спичек и даже некоторых дешёвых моделей зажигалок.

План действий для создания самодельной электрической зажигалки для газовой плиты таков:

От края корпуса высоковольтного модуля необходимо отмерить 5 см.
Остаток аккуратно отрезаем по намеченной линий.
Отрезанную часть можно выкинуть, а на оставшейся можно увидеть два провода (вывод напряжения с трансформатора).
К этим проводам вкручиваем два небольших шурупа, немного рассверлив отверстия.
Из проволоки необходимо сделать контакты.
Шуруп возвращаем в модуль.
Осторожно припаиваем кнопку и блок питания.
С помощью изоленты скрепляем модуль с батарейкой.

Самодельное средство для зажигания готово. Можно опробовать его на бумажных изделиях или газовой плите. Такое устройство способно прослужить долгое время. Таким образом можно дать новую жизнь сломанному высоковольтному модулю, да ещё и сделать это с пользой.

Выводы и полезное видео по теме

Как выглядит и где находится отверстие запальника в газовой духовке, рассказывается в видео ниже. Дополнительно в ролике показано, как снять защитную пластину и получить доступ к горелке.

Информация о том, как разжечь пламя в духовке без электроподжига с газ-контролем в следующем ролике:

Как и с любым газовым оборудованием, работа с духовкой должна быть предельно аккуратной

Обращайте внимание на любые тревожные дисфункции устройства и вовремя обращайтесь к специалистам, чтобы избежать возникновения аварийных ситуаций

А разжечь пламя в газовой духовке достаточно просто: стоит научиться делать это правильно всего один раз, после чего посторонняя помощь хозяйке не потребуется.
