Подключение и настройка
После установки форсунок для сжиженного газа, которые отличаются от таковых для природного, можно приступать к подключению самого баллона.
Устанавливать баллон можно и в помещении с плитой, но рекомендуется выносить его в тенистое место на улице, в приспособленный для этих целей металлический ящик. При этом расстояние от окна должно быть не менее 0.5 метра. После готовки всегда лучше перекрывать кран.
Подключение к баллону
Подключение к баллонному газу сходно для всей подобной техники, например, плиты Гефест. На баллон накручивается редуктор. Обязательно устанавливается прокладка. На входной патрубок плиты навинчивается штуцер. Он может идти в комплекте агрегата. Здесь тоже нужна прокладка. Теперь к выходу редуктора подсоединяется газовый шланг и соединяется со штуцером на плите. Шланг закрепляется хомутами. Если шланг вводится с улицы через отверстие в стене, обязательно нужно в отверстие поместить кусок металлической трубы, чтобы избежать перетирания шланга.
К шлангу предъявляются такие требования:
- должен быть не длиннее полутора метров;
- желательно аккуратно закрепить его, чтобы максимально обеспечить его неподвижность;
- он не должен заламываться и перегибаться;
- это должен быть специальный шланг, предназначенный для такого газа;
- не использовать больше положенного срока эксплуатации;
- обязательно проверять через время на наличие повреждений.
После соединения необходимо проверить все элементы на наличие протечек. Для этого открывается подача газа, и мыльной пеной обмазываются все стыки. Наличие протечки устраняется затягиванием гаек, жгутов, заменой прокладок. После замены баллона такую проверку тоже нужно выполнять.
Подведём итоги
Чтобы перейти на использование баллонного газа, понадобится заменить жиклёры для газовых плит во всех конфорках и в духовом шкафу. Это может также потребоваться, если в работе конфорок наблюдаются какие-то неполадки
Перед заменой обязательно нужно обращать внимание на диаметры жиклёров для газовых плит, а также их шаг резьбы. Все они маркируются, поэтому, зная характеристики, указанные в техпаспорте вашей кухонной помощницы, легко выполнить необходимую замену. В более современных плитах выкручивание форсунок не вызывает затруднений
В старых моделях, возможно, лучше обратиться в сервисный центр, так как некоторые конструкции довольно сложны для самостоятельного ремонта
В более современных плитах выкручивание форсунок не вызывает затруднений. В старых моделях, возможно, лучше обратиться в сервисный центр, так как некоторые конструкции довольно сложны для самостоятельного ремонта.
Популярные неисправности форсунок
Обычно жиклеры служат долгое время. Их замена требуется при переходе на иной тип газа или в случае заводского брака. Чаще возникает необходимость очистки их от копоти и засорения.
С засорением форсунок связаны следующие проявления:

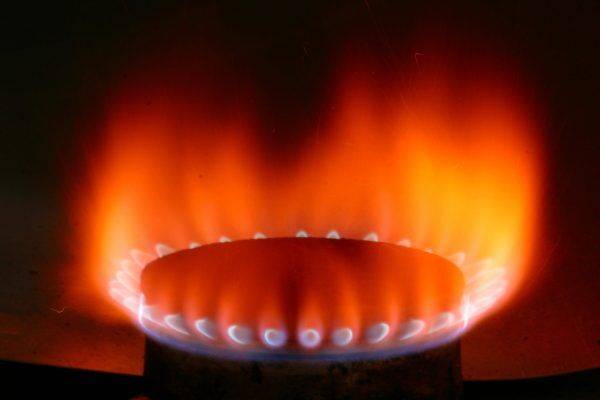

- плита коптит, вместо ровного голубого пламени над рассекателем появляются красно-жёлтые языки;
- одна из конфорок не зажигается;
- конфорка плохо горит, иногда гаснет;
- при отпускании кнопки (ручки), которой включается устройство поджига, пламя духовки гаснет, либо вовсе не зажигается – такое случается, когда из-за недостаточной подачи газа вырабатываемого тепла не хватает для подогрева термодатчика, и подача топлива перекрывается системой контроля газа автоматически.
Замена отдельной форсунки требуется в случае, если на конфорке происходит настолько интенсивное горение газа, что языки пламени отрываются от рассекателя. Такое бывает в случае заводского брака. Если наблюдается аналогичная картина на всех конфорках, стоит проверить редуктор.
Инструментов для работ, связанных с форсунками, понадобится немного: набор рожковых и накидных ключей, крестовая отвёртка, тонкая игла (лучше укрепить на торец карандаша), проволочка или леска. Для очистки также пригодится мыльный раствор или иное жидкое средство, которым моют посуду. Абразивы использовать нельзя!
Чаще всего нужны ключи:
- для старых жиклеров — 8 мм (для сжиженного газа — 7 мм);
- для гаек конфорок — 14 мм;
- для наконечника трубопровода духового шкафа — 17 мм.
Однако, поскольку конструкции плит различны, понадобиться могут и другие ключи. Поэтому рациональнее запастись их полным набором.
Выбор форсунок
Каждое газовое оборудование имеет свои особенности, поэтому подбор форсунок важно осуществлять в индивидуальном порядке под каждое поколение ГБО. Многие автомобилисты ставят вопрос «Какие форсунки для ГБО лучше?»
В случае с газобаллонным оборудованием данная формулировка изначально неверная, ибо к нему применима известная многим поговорка: что русскому хорошо, то немцу смерть
Естественно, поговорку стоит перефразировать под газовую аппаратуру и понять, что для одного поколения конкретные форсунки могут быть просто идеальны, а с другим не способными работать
В случае с газобаллонным оборудованием данная формулировка изначально неверная, ибо к нему применима известная многим поговорка: что русскому хорошо, то немцу смерть. Естественно, поговорку стоит перефразировать под газовую аппаратуру и понять, что для одного поколения конкретные форсунки могут быть просто идеальны, а с другим не способными работать.
Дабы осуществить грамотный выбор форсунок, достаточно придерживаться следующих моментов:
- Во-первых, узнайте, какого поколения ваше газовое оборудование. В процессе подбора это играет немаловажную роль, ведь для каждого типа ГБО имеются свои стандарты форсунок. Так, для первого поколения применяется стандарт безопасности «ЕВРО», для второго – «ЕВРО-2», для третьего, четвёртого, пятого и шестого – «ЕВРО-3» и выше;
- Во-вторых, определите количество необходимых форсунок. Стоит отметить, что для поколений ГБО 1-3 допустимо приобретать форсунки по отдельности. В случае же со старшими версиями оборудования рекомендуется покупать уже готовые комплекты. Подобный подход поможет избежать проблем в дальнейшей настройке аппаратуры;
- В-третьих, проверьте способ подключения и иные технические особенности вашего ГБО относительно форсунок;
- Ну и в-четвёртых, осуществляя выбор новых дозаторов, отдавайте предпочтение проверенным производителям. На данный момент ими заслуженно считаются Валтек, BRC, Диджитроник, Рампа, Барракуда и Ломато. Более того, те же BRC и Ломато производят собственные ГБО, поэтому их владельцам вполне реально избежать трудностей при подборе новых форсунок, сказав продавцу лишь модель своего оборудования.
Инструкции по замене жиклеров плиты и духовки
Далее рассмотрим подробный инструктаж по замене форсунок на плите, а также духовке.
Инструкция #1 — замена форсунок варочной плиты
Далее о том, что делать и как, чтобы заменить на газовой плите форсунки. Поскольку конструкции газовых плит различаются, рассмотрим несколько наиболее типичных вариантов. В конструкциях новых модификаций доступ к соплам облегчен (достаточно снять конфорки). Интерес представляют иные распространённые модели.
По устройству горелок некоторые модели плит «Гефест» и «Дарина» похожи. Чтобы заменить форсунки варочной части плиты Гефест, выполняют последовательно ряд шагов.
Шаг 1. Снимают решётку с плиты, демонтируют все конфорки.
Шаг 2. Открутив винты крепления, снимают (приподнимают) верхнюю панель. У «Дарины» имеются защёлки, которые освобождаются специальными упорами из комплекта плиты.
Шаг 3. Чтобы освободить горелку, крестовой отверткой вывинчивают два винта, фиксирующие ее конструкцию.
Шаг 4. Используя отвертку с плоским шлицем, снимают фиксатор (изогнутую пластинку) со стороны рукоятки крана, освобождая трубку, подающую газ на горелку. Отводят трубку в сторону.
Шаг 5. Открепляют второй конец трубки от посадочного места, удалив пальцами или с помощью пассатижей (в «Гефесте»)/отвертки (в «Дарине») фиксирующую пластину.
Шаг 6. В плите «Гефест» торец газовой трубки соединяется с форсункой через переходной конус (на трубке под конусом установлено уплотняющее кольцо). Накидывают на шестигранную площадку конуса ключ (на 14), для того, чтобы удерживать и не повредить трубку при откручивании, вторым ключом (на
Шаг 7. Открутив старую форсунку, заменяют её новой, смазав резьбу графитовой смазкой. Заменяют также уплотняющее кольцо, что удобно проделать с помощью спички. Используют для закручивания ключ на 7.
Шаг 8. Собирают весь узел в обратном порядке.
Аналогичную операцию проделывают для остальных горелок варочного стола.
Пользуясь тем, что верхняя часть агрегата вскрыта, производят очистку ее от мусора и грязи. Кроме замены форсунок, в плитах могут заменяться и винты для регулирования малого расхода газа (или малого пламени). Ими регулируется пониженная подача газа, достаточная для того, чтобы при минимальном поступлении газа пламя на горелке не затухало.
Назначение и конструкция жиклеров
Из трёх существующих в газовой плите систем, газовая система, состоящая из запорных кранов, трубопроводов, горелок и конфорок, является базовой. Подробно об устройстве плиты мы писали в этом материале.
Независимо от модели плиты состав её компонентов одинаков, и в комплексе они служат для транспортировки подаваемого на плиту газа, смешению его с воздухом (для насыщения кислородом), дозированной подачи к отверстиям рассекателя. На газовом пути за дозировку и напор газа отвечают запорный кран и сопло горелки, иначе называемое форсункой или жиклером.
Газ, подаваемый на конфорку газовой плиты (устройство, где происходит образование газовоздушной смеси), может быть разного типа – природным (метаном) или сжиженным (баллонным – пропаном).
Для эффективной, стабильной работы газовой плиты смешение газа и подача на рассекатель конфорки должны осуществляться равномерно, с определенный скоростью. Для этого в конструкции газовой горелки имеется важная деталь – жиклер.
Чтобы при работе конфорки не выделялись продукты горения, вредные для человека, не коптилась посуда, в горелки газовых плит устанавливают соответствующие типу газа форсунки. Слева – пламя при соответствии жиклёра типу используемого газа, слева – сопло не соответствует типу применяемого газа
Эти условия соотносятся с оптимальной мощностью газовой плиты, определяемой максимально полным сгоранием потребляемого газа, указываемой производителем среди технических характеристик оборудования.
Форсунки имеют болтообразную форму, снабжены наружной резьбой и головкой с шестигранным шлицем. Пропускное отверстие (сопло), расположенное в центре детали, имеет диаметр, рассчитанный соответственно типу газа, его давлению, а также способу подачи газо-воздушной смеси и мощности конфорки.
Для баллонного газа диаметр сопла (при одинаковой конструкции и мощности горелок) нужен немного меньше, для природного – чуть больше.
В зависимости от мощности горелок для газовой плиты применяются форсунки с разными диаметрами сопел. Максимальный диаметр у жиклеров духовки и большой конфорки
В большинстве моделей шестигранный шлиц разных жиклеров имеет один типовой размер, поэтому для откручивания заменяемой детали разных плит нужен ключ 7 мм.
Различными в жиклерах являются диаметры отверстий, шаг резьбы и длина детали (для природного горючего – длина короче, для сжиженного – длиннее). Размеры диаметра канала выбиваются на головке детали (в сотых долях мм, гораздо реже маркировка бывает в мм).
Таблица с рекомендуемыми средними диаметрами сопел, используемых в большинстве модификаций газовых плит для разных типов применяемого газа
Жиклеры относятся к сменным деталям. При продаже плит, на них, как правило, установлены форсунки, предназначенные для природного газа. В комплектующие многих современных моделей плит на газе входят и сопла, предназначенные для переключения их на баллонный газ. Если этого нет, то набор жиклеров можно приобрести отдельно там же, в специализированных магазинах, либо через интернет.
Форсунки изготавливают из латуни. Она является термически стойкой, долговечной и устойчивой к коррозии. Во время работы нагреваются незначительно. В плитах старого образца вертикальные форсунки изготавливались из латуни, а основание, в которое они ввинчивались, – из алюминиевого сплава. Поэтому при замене или очистке сопла необходимо быть осторожным, чтобы не повредить резьбу.
До 2009 года жиклеры для плит производились с шагом резьбы – 1 мм. В большинстве новых плит, выпускаемых с 2009 г., установлены форсунки с резьбой – 0,75 мм. Для определения размера достаточно приложить к резьбе линейку с отчетливо видимыми миллиметровыми делениями.
Приложив линейку к резьбе, смотрим, совпадает ли её шаг с миллиметровыми рисками линейки, или расстояние между витками меньше
При переводе плиты на газ из баллона заменяют не только форсунки. Заменяют и газовый редуктор.
Меры безопасности при использовании плиты с балонным газом
Газовое оборудование – это всегда источник потенциальной опасности. В этой связи следует соблюдать ряд простых, но важных правил:
газовая плита должна быть установлена в хорошо вентилируемом помещении;
баллон с сжиженным газом устанавливают на улице, в специальном металлическом ящике;
если в помещении чувствуется запах, его следует сразу же проветрить и отключить все электроприборы;
все места соединения, шланг и редуктор должны быть доступны для осмотра.
Жиклеры для газовых плит под баллонный газ Гефест. Почему мы делаем так?
Жиклеры для газовых плит под баллонный газ Гефест. Почему мы делаем так? Для правильного выполнения задачи по переводу газовой плиты Гефест на сжиженный (баллонный) газ считаем необходимым дать нашим клиентам некий отчет или последующее обоснование нашим действиям в плане работы с предлагаемым в магазине комплектом жиклеров(форсунок) для сжиженного газа. Данная информация касается только Гефеста. Опубликовано 25.04.2016 г.
Обратимся к паспорту (одна из последних версий паспорта), который прилагается к газовой плите Гефест и приступим к его прочтению. Сразу отметим, что предлагаемый заводом комплект для перевода газовой плиты на сжиженный газ является универсальным для всех видов плит, выпускаемых Гефестом. Существует обычная стандартная версия комплекта жиклеров под сжиженный газ Гефест, но тот окончательный вариант, который предлагается нами в магазине «доведен до ума» с учетом опыта работы с Гефестом и уже проверен многими нашими клиентами
Ниже расположена фотография той страницы паспорта плиты Гефест, которая указывает рекомендуемые заводом, – очень ВАЖНО слово «рекомендуемые» диаметры жиклеров, которые должны использоваться в горелках стола плиты, духовки и гриля (если плита им оснащена) при подключении плиты к баллонному газу с давлением 30 mbar. Так почему так важно слово «рекомендуемые» диаметры? По той простой причине, что плита и на жиклерах с отверстиями под природный газ без замены последних тоже работает
Просто газовая смесь идет настолько богатая, что плита начинает сильно коптить. Плита портится сама и жутко портит используемую посуду. В данном случае получается что мы эксплуатируем плиту не следуя рекомендациям завода. Кстати, многие об том что надо заменить жиклеры под природный газ другими и понятия не имеют. И ничего страшного.
Анализ паспорта с указанием диаметров. Итак. Сначала ответим на вопрос «Почему комплект жиклеров, поставляемый заводом под сжиженный газ универсальный для всех плит Гефест?»
Крайняя левая колонка таблицы перечисляет типы горелок (конфорок). Горелки стола плиты: Быстрая горелка – большая, Полубыстрого действия – средняя, вспомогательная – маленькая. Эти три вида горелок стола в плитах Гефест существуют в четырех исполнениях: Gefest, Sabaf, Gefest 5 и Somipress. Два из этих четырех исполнений импортного происхождения. Сверху в шапке таблицы мы видим два возможных варианта давления подводимого к плите природного газа 13 и 20 mbar. И правее давление 30 mbar, сжиженный газ. Эта колонка нас и будет интересовать в дальнейшем. Но сначала ответ на поставленный вопрос. Как мы все хорошо знаем теория отличается от практики. И понятно, что например при работе на природном газе большая конфорка стола типа Gefest работает на жиклере 144, а она же в исполнении Gefest 5 на жиклере диаметром 149. Это при давлении 13 мбар. А при давлении 20 мбар эти жиклеры смотрим таблицу , – 126 и 131 соответственно. Теперь представьте продавца плит, который говорит «Вам плита нужна для работы на каком давлении газа?» А если давление не 20 мбар? А какое, – мы не знаем? Или, когда при резком похолодании потребление газа резко возрастает и давление падает даже до 65 мбар, а то и ниже. Как тогда быть? Поэтому, паспорт это хорошо, а вот на практике все совсем не так. То что написано в паспорте на практике осуществить невозможно, да и не нужно. Поскольку разницу в соплах, диаметры которых, в сотых долях миллиметра указаны как 92, а мы используем 95-е, заметить не сможет ни один прибор. Почему? Да потому что в момент такого измерения и давление подаваемого газа в секундные интервалы времени изменяется. В итоге мы понимаем, что в паспорте рекомендовано, но погрешность все равно существует даже при самых точных рекомендациях. Поэтому завод не в состоянии изготовить 350 вариантов (не меньше) жиклеров под сжиженный и природный газ под каждую плиту, да еще и гарантировать их работу только при необходимом давлении. Ответ, полагаем, понятен. А кого не устраивает и такой ответ, то добавьте еще к погрешности качество подаваемой газовой смеси в калориях и ответ Вас точно устроит.
Замена форсунок
Качественно и профессионально поменять жиклеры сможет специалист из газовой службы. Он обладает необходимыми знаниями и квалификацией, чтобы правильно отрегулировать подачу газа при переводе на другое топливо. Особенно учитывая, что для пользования баллонным газом необходимо дополнительно подключать редуктор. Но если опираться на данные, которые содержит таблица соответствия, то с такой работой уверенно справится и домашний мастер.
Ниже в таблице можно найти необходимый диаметр газового жиклера в зависимости от используемого топлива.
| Тип горелки | Тип газа и давление | |||
| NG G20 (20 mBar) | LPG G30 (50 mBar) | NG G25 (20 mBar) | LPG G30 (30 mBar) | |
| Маленькая | 0,75 mm | 0,43 mm | 0,70 mm | 0,50 mm |
| Средняя | 0,92 mm | 0,55 mm | 0,92 mm | 0,65 mm |
| Большая | 1,15 mm | 0,60 mm | 1,15 mm | 0,75 mm |
| Горелка духовки | 1,20 mm | 0,65 mm | 1,15 mm | 0,75 mm |
| Горелка гриля | 0,95 mm | 0,60 mm | 0,95 mm | 0,65 mm |
В конфорках
Для тех, кто решился поменять жиклеры своими руками, ниже приведен алгоритм действий, которого необходимо придерживаться:
- чтобы получить доступ к горелке, нужно снять верхнюю крышку газовой плиты, которая закреплена винтами;
- затем с траверса с горелками следует достать наконечники с форсунками, для чего сначала нужно найти фиксатор (внешне напоминающий прищепку), без усилий сжать его концы и аккуратно извлечь;
- далее следует наконечник освободить из гнезда и снять с трубки газопровода;
- в наконечнике останется уплотнительное кольцо, которое нужно оттуда извлечь и одеть обратно на трубку;
- следующим этапом необходимо аккуратно открутить жиклеры посредством торцевого ключа против часовой стрелки (если сопло прикипело и не поддается, то рекомендуется воспользоваться тисками);
- и в завершении — в каждый наконечник нужно вкрутить новые форсунки, а затем выполнить обратный монтаж.
Из-за низкого давления в сети уплотнять резьбовое соединение не требуется. Как и смазывать уплотнительное кольцо. От того, как аккуратно и правильно будет проведена обратная сборка конструкции, зависит, насколько ровно будет гореть конфорка.
В современных газовых плитах процесс переделки под другое топливо еще проще. Чтобы добраться до горелок, достаточно снять только решетки с конфорками. После этого можно легко достать наконечники и заменить жиклеры новыми.
В духовом шкафу
Чтобы поменять жиклеры в газовой духовке, нужно выполнить следующие действия:
- до конца открыть дверцу духовки и нижний отсек печки;
- потянуть на себя и вытащить пол духового отсека;
- отвинтить крепления газовой горелки и убрать ее в сторону;
слева в специальном корпусе спрятана форсунка (если плита эксплуатировалась не долго, то жиклер легко выкрутится уже из этого положения, а если сопло успело прикипеть, то нужно продолжить разборку, чтобы не сорвать резьбу);
убрать левую боковую стенку, открутив три винта крепления;
с помощью ключа на 17 открутить гайку и отвести трубопровод в сторону;
выкрутить два последних винта, которые крепят корпус сопла к стенке;
- обработать прикипевшую резьбу керосином или WD-40 и воспользоваться тисками для удобства при откручивании жиклера (если возникнет необходимость);
- установить новую форсунку.
Затем нужно аккуратно смонтировать духовой шкаф в обратной последовательности.
Подключение плиты к баллону
Для этой операции необходимо на патрубок газовой плиты вкрутить штуцер, а на него одеть ранее припасенный гибкий газовый шланг и закрепить его при помощи червячного хомута.
Второй конец шланга крепим к редуктору и также стягиваем хомутом, а редуктор присоединяем непосредственно к баллону с сжиженным газом, используя паронитовые прокладки
Крепеж осуществляется при помощи рожкового ключа, редуктор располагаем в горизонтальном положении – это важно!. Если все сделано правильно, то утечек газа быть не должно, однако лучше в этом убедиться лично
Для этого применяют простейший способ – нанесение мыльного раствора на места соединений. Если утечка есть, ее легко увидеть по надувающимся мыльным пузырям. В этом случае необходимо поменять прокладки, подтянуть хомуты, если повреждения на шланге – заменить его
Если все сделано правильно, то утечек газа быть не должно, однако лучше в этом убедиться лично. Для этого применяют простейший способ – нанесение мыльного раствора на места соединений. Если утечка есть, ее легко увидеть по надувающимся мыльным пузырям. В этом случае необходимо поменять прокладки, подтянуть хомуты, если повреждения на шланге – заменить его.
Что такое жиклер?
Жиклер является одной из основных составляющих газовой плиты. Он обеспечивает подачу голубого топлива в конфорку в достаточном объеме и нужном давлении. Без форсунки работа газовой плиты вообще была бы невозможной.
Отклонения в работе жиклеров видны сразу, они заметны по желтым и красным языкам пламени и копоти на посуде
Своей формой жиклер напоминает болт, в головной части которого устроено проходное отверстие. Диаметр отверстия должен соответствовать давлению подающегося топлива и мощности конфорки.
Нужно принимать во внимание, что давление магистрального газа и баллонного существенно отличается, поэтому и диаметр форсунки для этих видов топлива будет разным. Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения
Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения
Чтобы обеспечить максимально эффективную работу плиты, исключить выделение вредных продуктов, фактор копчения, нормализовать расход топлива, нужно устанавливать форсунки, размеры и диаметр выпускного отверстия которых соответствуют требованиям производителя газовой плиты.
Виды жиклеров и их основные характеристики
Жиклеры или форсунки с шестигранной головкой, наружной резьбой и продольным внутренним отверстием. В подавляющем большинстве они изготовлены из бронзы.
Жиклеры для магистрального и баллонного газа отличаются длиной резьбы и диаметром канала подачи газа, что связано с разным давлением поступления топлива
На торцевой части нанесена маркировка, отображающая информацию о пропускной способности форсунки. Единицы измерения – объем газа в кубических сантиметрах, который способен пропустить жиклер за 1 минуту.
Жиклеры могут быть двух видов – для природного газа (отличаются большим диаметром отверстия и укороченным телом), для сжиженного газа (отличаются меньшим диаметром отверстия и удлиненным телом, что связано с более высоким давлением).
Давление в баллоне превышает давление в газовой магистрали, этим и объясняется меньший диаметр в головке соответствующего жиклера. Мощность горелки определяется ее размером, поэтому и диаметры отверстий в соответствующих жиклерах будут разными.
Диаметр отверстия в форсунке должен соответствовать давлению газа:
- Большая горелка – 1,15 мм (20 Бар); 0,6 мм (50 Бар); 1,15 мм (20 Бар); 0,75 мм (30 Бар).
- Средняя горелка – 0,92 мм (20 Бар); 0,55 мм (50 Бар); 0,92 мм (20 Бар); 0,65 мм (30 Бар).
- Маленькая горелка – 0,75 мм (20 Бар); 0,43 мм (50 Бар); 0,7 мм (20 Бар); 0,5 мм (30 Бар).
- Горелка в духовке – 1,2 мм (20 Бар); 0,65 мм (50 Бар); 1,15 мм (20 Бар); 0,75 мм (30 Бар).
Нужно принимать во внимание, что некорректная работа жиклеров может быть вызвана не изменением типа топлива, а банальным засорением выходного отверстия. В этом случае можно произвести чистку форсунок, не прибегая к их замене
Технология очистки форсунок
Время от времени приходится менять форсунки или производить их очистку. Рекомендованная периодичность выполнения процедуры – 1 раз в год.
Засоренные форсунки ухудшают качество пламени, приводят к снижению количества выделяемого тепла. Кроме того, увеличивается расход горючего, что нежелательно для владельцев оборудования на сжиженном газе. Не устроит указанный факт и собственников жилья с установленными газовыми счетчиками.
Для очистки жиклеров потребуется:
- Универсальные средства – сода либо уксус, средство для мытья посуды;
- Чистящее средство для посуды;
- Зубная щетка;
- Тонкая проволока либо иголка.
Работы начинаются с удаления нагара, копоти и жира из области расположения жиклера. Форсунку нужно выкрутить и замочить в моющем средстве, в растворе соды либо уксуса.
Для очистки форсунок не требуется специальных инструментов, достаточно иметь под рукой тонкую проволоку, зубную щетку и моющее средство.
Внешнюю поверхность можно очистить зубной щеткой, используя обычный бытовой чистящий порошок. Отверстие форсунки следует чистить иглой, иногда оправдана продувка насосом или компрессором.
Очищенный и просушенный жиклер необходимо установить на место
При этом следует обратить внимание, что при наличии уплотнительной прокладки под жиклером, необходимо произвести ее замену
Как заменить жиклёры самостоятельно
Как правило, форсунки крайне редко выходят из строя, и многие даже не подозревают, что можно их заменить в домашних условиях. Один из случаев обязательной смены форсунок – это смена вида топлива, как указывалось выше. Но необходимость замены жиклёров на газовой плите появляется ещё и в таких случаях:
- цвет пламени изменился: появляются жёлтые и красные вкрапления вместо привычного голубого цвета;
- присутствует копоть или неравномерность горения;
- есть шипение, и при этом пламя отделяется от конфорки или гаснет;
- при поджигании горелки слышится хлопок.
Если вы самостоятельно собираетесь устранить проблему, то рассмотрим пошагово весь процесс.
Разбираем горелку
Для начала, конечно, нужно перекрыть поступление газа. И вообще, работа с газовым оборудованием требует особенной аккуратности и соблюдения техники безопасности. После этого снять решётку с варочной поверхности. Сами конфорки снимаются без усилий. Чтобы заменить жиклёры, в некоторых моделях газовых агрегатов потребуется открутить верхнюю панель варочной поверхности. Но чаще прямо под конфоркой видна форсунка.
Если же у вас более старый образец техники, и жиклёр расположен в корпусе, придётся делать разборку. В таком случае нужно развинтить болты по углам варочной панели. Могут быть и другие варианты сборки, где панель придётся поддеть, чтобы отделить от основного корпуса. При этом, конечно, лучше посмотреть в документации, где именно находятся требуемые элементы, и как до них добраться.
Внутреннее строение может выглядеть следующим образом. Пара расположенных параллельно металлических планок – траверс, на которые и крепятся корпуса горелок. Подвод газа к конфорке подобен для всех узлов. В корпусе горелки располагается сам жиклёр, к которому подведена трубка газопровода. Через наконечник топливо подводится к соплу, откуда уже газ поступает к конфорке.
Выкручиваем жиклёр
Чтобы выкрутить жиклёры в газовой плите, понадобится рожковый ключ или трубчатый в зависимости от модели. Следует сказать, что в старых образцах такой техники добраться до форсунки может быть крайне затруднительно, так как она находится в корпусе горелки и вывернуть ключом её будет непросто. Может потребоваться разобрать почти весь агрегат. В таком случае лучше запомнить последовательность действий и подготовить разные небольшие ёмкости для деталей, которые будете вынимать.
Для более современных моделей процесс не должен вызвать затруднения. При замене нужно учитывать размер и резьбу форсунки. В некоторых кухонных устройствах имеются в комплектации жиклёры для перевода на сжиженный газ, и все действия по замене чётко прописаны в инструкции, например, в модели Дарина 1А GM 441 002W. Если в комплекте не предусмотрено наличие таких деталей, лучше обратиться за консультацией к продавцу специализированного магазина. При этом желательно иметь при себе старые сопла или хотя бы замеры диаметра и шага резьбы.
Проверяем канал
Если у вас не было цели поменять сопла для использования другого топлива, а лишь устранить проблему с горением, то вполне возможно, что просто засорилось отверстие. И его прочистка избавит от замены. Можно сделать это любым тонким острым предметом, например, шилом или спицей
Важно, чтобы диаметр предмета не был шире диаметра отверстия. Иначе можно деформировать его, что недопустимо
По этой же причине прочистку нужно выполнять с осторожностью
По этой же причине прочистку нужно выполнять с осторожностью
Замена жиклёра
Как уже отмечалось, в современных моделях добраться до форсунки и заменить её не составляет труда. В более сложной ситуации она находится в корпусе горелки. И чтобы поменять её, придётся вытащить наконечник с жиклёром из корпуса горелки. Для этого потребуется снять фиксатор, который находится непосредственно под корпусом и похож на прищепку. Стоит помнить о том, что при выполнении таких действий не стоит прилагать слишком большие усилия, чтобы не сломать отдельные части.
Собираем горелку
После замены всех форсунок потребуется собрать горелку в обратном порядке. После этого можно переходить с природного газа на подключение баллонного. Но перед этим нужно не забыть сменить форсунку и в духовке.
Горелка готова
После того как горелка собрана, рано переходить к проверке пламени огня. Ниже рассмотрим замену жиклёров духовки в газовой плите своими руками.
Где купить комплект
Внутренний коллектор газовой плиты. Автоматические устройства газовых плит. Техническое обслуживание бытовых газовых плит
Конечно же, каждого пользователя интересует вопрос — где можно приобрести такой набор, и сколько стоит это удовольствие. Все зависит от марки вашей помощницы по приготовлению еды. Жиклеры для популярных марок газовых плит можно купить в любом специальном магазине, где продаются запасные части для газового оборудования. Для редких — можно заказать на официальном сайте производителя или в сервисном центре.
Примерные цены на форсунки:
- белорусская плита Гефест — 150 р.;
- Ariston или Indesit (на сжиженном газе) — 200 р.;
- Zanussi — 230 р.;
- для плиты фирмы Gorenje из Словении — 700 рублей.
Все цены указаны за комплект форсунок или жиклеров. Весьма часто пользователи путаются в названии частей газовой плиты: конфорки с рассекателями пламени устанавливаются в верхней части плиты, они выглядят так, как показано на фото — путать их с горелками не стоит.
