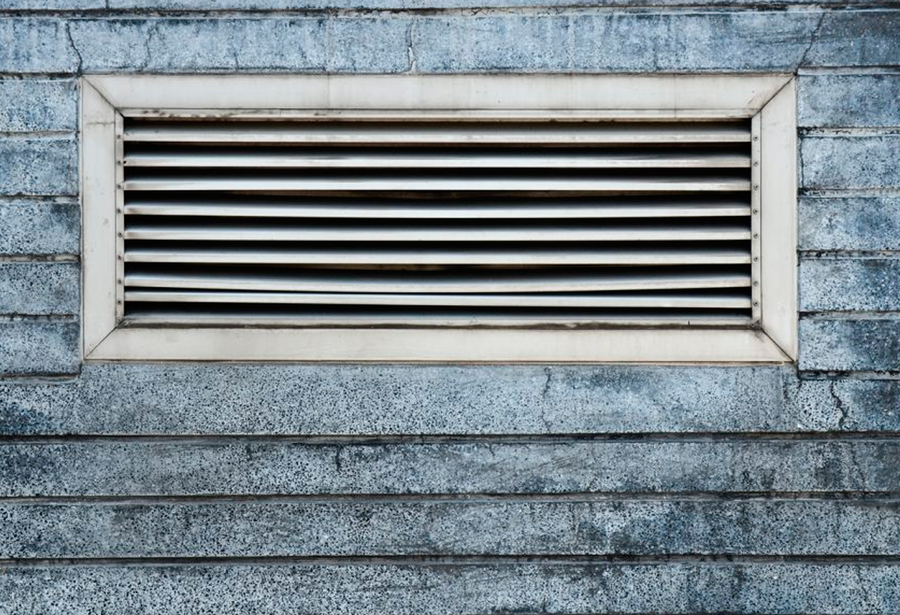

Жалюзийная решетка для вентиляции

6 Некоторые правила установки

Если вы планируете монтаж решетки своими руками, нужно помнить о некоторых важных правилах. Итак, как установить вентиляционную решетку, чтобы она эффективно справлялась со своей задачей?

Оптимальная высота вентиляционного выхода (или притока) в помещении – 2 метра от уровня пола.

В том случае, когда невозможно закрепить решетку на стену, можно вмонтировать ее в пол. Тогда необходимо убедиться, что она не мешает при ходьбе.В комнате с низким потолком можно поставить потолочную решетку. То же касается и помещений с натяжными и подвесными потолками.Декоративная дверная вентиляционная решетка спасет положение, когда нет никаких иных вариантов.

6.1 Как правильно установить вентиляционную решетку

Крепление возможно несколькими способами. Какой именно вы выберете – зависит от места установки и вида самой решетки.

Крепеж с помощью специальных защелок. Не совсем надежный метод, хотя он сохраняет эстетичный вид самого изделия. Если у вентиляционного отверстия неровные края, зажим будет сложно защелкнуть. В этом случае можно воспользоваться специальной выравнивающей монтажной рамкой.Монтаж на конструктивно предусмотренные шпингалеты, захваты или завертки – удобный метод. Однако решетка с такими деталями стоит дороже обычной, это нужно учесть.Фиксация с помощью жидких гвоздей – весьма удобный метод. Но помните, что это при необходимости снять и переставить решетку после наклеивания не получится. Зато фиксация получается надежной, не требуется выравнивать поверхность основания перед установкой, не страдает внешний вид изделия.Фиксация саморезами или винтами – метод, лучше всего подходящий для монтажа наружных моделей. Как правило, в таких решетках уже предусмотрены отверстия под крепеж. Плюсы – надежное соединение, минусы – некрасивый внешний вид, хотя эту проблему можно легко решить, покрасив головки винтов или саморезов в цвет решетки.О том, как ставить вентиляционную решетку в натяжной потолок, лучше всего знают мастера, занимающиеся монтажом таких потолков. Если говорить вкратце – то предварительно на черновой потолок ставится основание из фанеры, после остывания полотна в нем делает прорезь для решетки, на полотно прочно приклеивается протекторное кольцо и затем уже можно крепить решетку.В подоконники решетка устанавливается с одной стороны, в двери – с двух сторон, для эстетичного вида. И те и другие модели подбираются в цвет подоконника или дверного полотна.В сущности, установить вентиляционную решетку самостоятельно достаточно просто, главное – выбрать подходящую по конструкции и цене модель.

6.2 Способы монтажа жалюзийных решеток

Обычно вентиляционные жалюзийные решетки устанавливаются следующими основными способами:

• на шурупах;
• с использованием клея;
• с применением распорных элементов.

Для монтажа на шурупы:

• подготавливают место установки, крепеж;
• размечают;
• выполняют отверстия;
• устанавливают дюбеля;
• зенкуют места на поверхности решетки под головки шурупов;
• устанавливают модель.

При креплении с распорными деталями:

• размечают и делают отверстия;
• устанавливают крепеж;
• закрепляют на изделии элементы распоров;
• монтируют решетку защелкиванием.

Клеевое крепление:

• подготавливают установочную поверхность;
• наносят клей;
• ставят решетку с фиксацией лентой монтажной;
• после нескольких часов снимают ленту.

Способы установки жалюзийных решеток

Рассмотрим, как устанавливать вентиляционные решетки разного типа. Наиболее распространенный вариант — использование болтов, шурупов для крепления металлических, реже пластмассовых изделий.

Монтаж жалюзийных решеток внешнего типа выполняют только таким способом, поскольку периодически их надо снимать для ремонтных и профилактических работ.

Легкие пластиковые элементы чаще всего фиксируются при помощи клея или двухстороннего скотча. Этот вариант удобен при креплении на легкие перегородки, на бетонные стены, не позволяющие сверлить отверстия.

Металлические или декоративные разновидности устанавливаются на саморезы специфического типа — с хромированными или анодированными шляпками, покрытые полимерным защитным слоем и т. д.

Существуют и другие способы монтажа, при которых не используются болты или шурупы. Это крепление на кляймеры или специальные скобы, распорки.

Они устанавливаются в отдушину, а распределитель прижимается специальными язычками или иными элементами,  фиксирующими их.

Назначение и сфера применения решеток-жалюзи для вентиляции

Решетки позволяют решать различные задачи, обусловленные технологическими или эстетическими требованиями.

Решетка вентиляционная (жалюзийная) может выполнять следующие функции:

• декоративные;
• распределительные;
• защитные.

Декоративную функцию выполняют элементы, расположенные на видимой части стен или иных плоскостей.

Открытое отверстие вентиляционного канала выглядит непривлекательно, поэтому установка решеток позволяет оформить выход воздуховода, украсить его, сделать не слишком бросающимся в глаза.

Воздухораспределение — одна из основных функций жалюзийных решеток, которая часто выводит их в разряд основного технологического оборудования.

Воздушная струя, рассекаемая створками, направляется на верхний или нижний ярус помещений, что определяется особенностями воздухообмена.

Защита воздуховодов — важная функция. Внешние выходные отверстия привлекают грызунов, птиц и других мелких животных. Кроме того, попадание в канал мусора и пыли может привести к его засорению и прекращению поступления воздуха.

Разветвленные сети большой протяженности,  с  многочисленными воздухозаборниками, трудно контролировать, поэтому установка решеток является обязательным условием.

Сфера применения жалюзийных устройств широка и охватывает практически все виды систем и их частей. Любое входное или выходное отверстие, торцевая часть воздуховода, стеновые люки и прочие отдушины закрываются такими элементами соответствующего размера и конструкции.

Чаще всего их устанавливают в общеобменных системах, но нередко они встречаются и в специализированных или технологических воздуховодах, переточных или местных каналах.

Жалюзийные решетки используются в системах естественной вентиляции многоквартирных домов, на кухнях, в ванных комнатах и туалетах. Их установка является обязательным условием, предписываемым СНиП, прочими нормативами и требованиями безопасности.

Методы установки

Крепится вентиляционная решетка к поверхностям, которые должны иметь максимальную ровность. Зазоры здесь не уместны. Поэтому сам монтажный процесс начинают только после проведенного ремонта помещений.

Внимание! Выбирается этот элемент в соответствии с сечением вентканала. То есть он должен полностью закрывать проем так, чтобы осталось достаточно места для крепежных изделий

Существует несколько способов монтажа.

Крепление шурупами или саморезами

крепление шурупами

Перед тем как установить вентиляционную решетку, ее разбирают. То есть с рамы снимают ребристую часть.

1. Теперь корпус прикладывают по месту установки и через монтажные отверстия, к примеру, в стене делают отметки маркером или карандашом.
2. Раму откладывают в сторону и по меткам с помощью дрели делают отверстия, куда затем вставляют пластмассовые дюбели.
3. Прикладывают к стене рамку и крепят ее саморезами.
4. Устанавливают фасадный элемент.

С помощью клея

Монтажная технология та же самая, как и в предыдущем методе. Просто вместо шурупов используют клеевой состав. Обычно это «жидкие гвозди». Клей наносят на заднюю поверхность кромки рамы, по всему периметру.

Прикладывают последнюю по месту расположения, удерживают требуемое время руками, чтобы клей прихватился. Затем вставляют фасадную часть.

Этот способ крепежа хорошо подходит, если отделка поверхностей помещения была сделана из прочного материала: керамическая плитка, ламинат, дерево, моющиеся обои.

Закрепление плинтусом или штапиком

способ закрепления плинтусом или штапиком

Этот вариант монтажа вентиляционных решеток используют, если они изготовлена из древесины. Не самый простой метод, потому что здесь штапик или плинтус являются как бы обрамлением воздухораспределителя.

Некоторые мастера поступают просто, упрощая технологию. Они используют один из двух предыдущих вариантов монтажа. А затем по периметру делают рамку из плинтуса или штапика, формируя декоративную рамку. Оба последних элемента можно «посадить» на клей или закрепить саморезами с небольшими по размерам шляпками.

С пружинным прижатием

В конструкцию некоторых моделей производители устанавливают два подпружиненных распорных элемента. Они располагаются на противоположных сторонах решетки. Их задача – под действием пружины встать в первоначальное положение.

Способ установки прост:

• перед тем как крепить вентиляционную решетку, пальцами распорные элементы сжимают так, чтобы они зашли внутрь за края корпуса;
• устройство вставляется в отверстие вентканала;
• пальцы отпускают распорки, которые под действием пружин давят на стенки воздуховода;
• крепление получается прочным и надежным.

Самые распространенные модели

Решетка с электрическим вентилятором для принудительного воздухообмена

Прежде чем покупать и вешать решетку, следует определиться с ее предназначением, возможностью самостоятельно установить и в дальнейшем обслуживать. Если необходимо закрыть сквозную дыру между комнатами, достаточно бюджетного пластикового изделия нерегулируемого типа

Когда решетку требуется закрепить на внешнюю панель многоэтажного дома, следует обратить внимание на прочные стальные изделия с обратным клапаном и подогревом. В некоторых случаях может потребоваться монтаж гибкого или разборного канала

Для обустройства вентиляции в квартире или доме можно выбрать модели такого типа:

• Прямоугольные приточно-вытяжные. Предназначены для обеспечения качественного воздухообмена путем организации каналов и отверстий, соединяющих улицу, комнаты и вертикальные вентиляционные шахты. Используются в качестве фильтрационного устройства и как элемент декора. Изготавливаются из дерева и пластика, имеют съемные рамки с противомоскитными сетками. Крепить изделия можно шурупами и клеем.
• Вытяжные. Служат для маскировки отверстий, через которые принудительно или естественно выводится отработанный воздух. Изготавливаются из пластика, устойчивого к ультрафиолету. Расположенные на нижних уровнях изделия делаются из металла и прикручиваются саморезами с нестандартными насечками под шлицы. Фиксация проводится на саморезы и пластиковые дюбели. Решетки оснащаются поворотными жалюзи и клапанами для блокирования обратной тяги.
• Вентиляционные решетки для соединения вытяжки кухонной с помощью гибкого воздуховода. Используются в комплексе с механическим вытяжным устройством, предназначенным для отвода тепла, дыма, испарений и влаги от варочной панели. Изделия крепятся к стене или подвесному потолку, над которым смонтирован вытяжной канал. Конструкция оснащена обратным клапаном и предусматривает снятие сетки для очистки от наслоений. Монтаж представляет собой врезку решетки с клапаном в середине или конце воздуховода, проходящего к внешней стене или вертикальной шахте.
• Прямоугольной формы. Предназначены для внутреннего использования. Устанавливаются в дверях, подоконниках, экранах радиаторов отопления. Служат для равномерного и рационального распределения чистого воздуха по помещениям и вывода отработанных масс. Смета обустройства квартиры может оказаться внушительной, но вложения себя оправдывают.
• Металлические. Область применения распространяется на обустройство систем вентиляции многоэтажных домов, зданий общественного и промышленного назначения, декорирования выпускных отверстий отопительных и циркуляционных каналов. Крепить вентиляционную решетку необходимо прочными метизами, устойчивыми к коррозии и механическому воздействию. Для улучшения внешнего вида металл может окрашиваться полимерными красками.

При обустройстве одного здания могут использоваться решетки всех типов и размеров.

Жалюзийные решетки — Совершенство решений, выгодная цена!

Наша компания имеет в ассортименте выпускаемой продукции жалюзийные решетки (ЖР). Производство ориентировано не только на крупных оптовых клиентов с большим количеством одинаковых изделий, но и на индивидуальное изготовление частных заказов по вашим размерам. Программирование станков возможно таким способом, что мы можем изготовить для вас несколько разных ЖР и все они могут быть разных размеров и абсолютно любой площадью в свету. Качественным изготовление жалюзийных решеток из металла может быть только гибочным методом. В особых случаях, когда гибочная технология не может быть применена в силу разных причин, раму можно изготовить из профильной трубы различного сечения. Обычно применяется профильная труба 40*25, 50*25 или 60*30.

Ламели ЖР можно изготовить двумя способами: Z- образные и L- образные ламели из холоднокатаного проката. Последнее считается на сегодняшний день более прогрессивным и наименее дорогим методом изготовления.

Z- образные ламели	L — образные ламели	перфорированная жалюзийная решетка

Область применения решеток жалюзийных наружных.

Наиболее частое применение решеток жалюзийных наружных в трансформаторных подстанциях для циркуляции воздуха в камере, для защиты каналов приточной вентиляции, в технических помещениях, могут являются декором фасадов зданий. Не редко можно встретить ЖР установленные во фронтонах частных домов. Здесь они выполняют функцкию декора, установленные в глухими или слуховые окна. Для интеграции с цветом фасада окраска может производиться согласно каталогу цветов RAL порошковым напылением.

Особенности эксплуатации

В морозную погоду на оснащённых жалюзи решётках может образовываться корка льда, и возникают следующие проблемы:

• Створки перестают полностью перекрывать выходное отверстие воздуховода, начинается обратный ход воздуха в квартиру, хоть и незначительный, но в холодное время весьма ощутимый.
• Сечение отверстия уменьшается из-за намёрзшего льда, падает общая производительность вытяжки, перегружаются вентиляторы.

Лёд удаляется механическим путём, но тут главное не переусердствовать и не удалить решётку вместе со льдом. Имеет смысл на улицу ставить металлическую конструкцию вместо пластмассовой.

В заключение можно сделать вывод, что вложив сравнительно небольшую сумму в установку решётки с обратным клапаном, дышаться станет намного легче, причём в прямом смысле слова. Человек может обойтись без еды месяц, без воды три дня, а без воздуха полторы — две минуты. Не стоит пренебрегать самым необходимым, нужным как воздух.

Разновидности решеток вентиляции

Прежде, чем купить вентиляционную решетку, требуется обратить внимание на то, чем эти устройства отличаются друг от друга. Так, в первую очередь их подразделяют по месту монтажа:

• Внешние. Решетка вентиляционная наружная размещается за пределами зданий. Основное предназначение этих устройств – защита вентиляционного канала от проникновения всяческого мусора, осадков, птиц, грызунов и насекомых. Решетка вентиляционная наружная предпочтительно металлическая. Обычно в основе конструкции используется алюминий. Также такие решетки вентиляционные металлические почти всегда оснащаются специальными жалюзи.
• Внутренние. Внутренняя вентиляционная решетка устанавливается непосредственно в помещениях. При этом её изготавливают из пластика, а в редких случаях из алюминия, меди или дерева.
• Переточные. Решетки переточные отличаются местом монтажа и функциями. Обычно их устанавливают в стены или дверные полотна. Такие решетки должны отвечать некоторым особенным требованиям, в числе которых высокий уровень шумо и теплоизоляции. Специально для этого в таких решетках предусмотрены жалюзи, которые друг друга перекрывают.

Также выделяют и следующие виды вентиляционных решеток:

• Регулируемые. В данном виде решеток возможно изменение положения жалюзи, что позволяет контролировать количество воздушных масс, поступающих в помещение. Вентиляционные решетки жалюзи относятся к устройствам универсального типа и могут применяться в помещениях разного типа назначения.
• Нерегулируемые. Данные решетки не имеют функции регулировки и являются более простыми по своему устройству. В зависимости от того, как зафиксированы шторки, эти решетки в свою очередь делятся на прямые, щелевые и наклонные.
• Инерционные. Этот вид решеток является наиболее самостоятельным. Устройство способно самостоятельно перекрыть поток воздуха в нужный момент. Данная решетка вентиляционная вытяжная имеет более высокую стоимость, но она отличается лучшими эксплуатационными характеристиками.

По форме и назначению вентиляционные решетки также бывают:

• Круглые;
• Квадратные;
• С жалюзи.

К специальным разновидностям вентиляционных решеток стоит отнести устройства, оснащенные клапаном. Вентиляционная решетка с клапаном кроме обыкновенных распределяющих планок имеет специальный запорный клапан. Он не допускает проникновения холодного воздуха, пыли и насекомых внутрь помещений. Определившись с материалом, типом решетки и необходимыми функциями, которые она должна выполнять, можно приступить к заказу конструкции. «Вентар-С» позволяет купить вентиляционную решетку любого из перечисленных выше типов.

Советы по монтажу

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту. Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить. Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства. После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции. Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

Подробности смотрите в видео.

Разновидности решёток

Изделия бывают разной формы

• прямоугольные;
• квадратные;
• круглые;
• овальные;
• многоугольные.

Первые два варианта более распространены, однако у них имеется существенный недостаток: образуются вихревые потоки внутри, что негативно сказывается на процессе оттока воздуха из помещения.

По функциональности решётки делятся на приточные и вытяжные

Первый из вариантов закрывает отверстие, через которое выполняется приток воздуха в комнату. Вытяжные изделия отличаются тем, что способствуют оттоку отработанного воздуха. Предусматриваются отдельные решётки для естественной вентиляции и приточно-вытяжных систем на автоматическом управлении. В первом случае изделие имеет простую конструкцию — обод и решетчатое/сетчатое наполнение или жалюзи. Второй вариант устроен сложнее и может иметь дополнительные узлы, позволяющие контролировать интенсивность притока/оттока воздуха.

Разновидности приточных решёток с учётом точки из установки

• Фронтонная (монтируется в верхней части конструкции на чердаке). С помощью такого элемента улучшается циркуляция воздуха под крышей. Учитывая, что фронтонная решётка всегда на виду, её можно использовать в качестве элемента декора.
• Дверная (целесообразно применять, когда стены в помещении толстые, что усложняет работу по монтажу). Намного легче сделать вентиляционное отверстие во входной или межкомнатной двери. На качество циркуляции воздуха это не повлияет. Установка решёток на двери проводится так же, как и на стены.
• Для цоколя (обеспечивает качественный воздухообмен в нижней части дома). Вариант устанавливается при условии, что система вентиляции берёт начало в подвале. Внешний вид может быть любым, а качество решётки играет важную роль, т. к. нужно предотвратить проникновение мелких грызунов через отверстие.
• Встраиваемая в пол. Такой вариант лучше использовать, если система вентиляции берёт начало из подвала, а разводка каналов на объекте отсутствует. Отверстия вентиляции в стенах заменяют решётками в полу.

Существуют решётки, разные по конструкции

Выделяют особый вид изделий — с обратным клапаном. Главное отличие от классических моделей решёток заключается в присутствии в конструкции клапана, который не позволяет воздуху проникать в обратном направлении. Это хорошо зимой, когда холодный воздух проходит через любые щели и отверстия. Если устанавливается вентиляционная решётка с обратным клапаном, такая возможность исключается. В случае когда подвижный элемент находится в закрытом положении, внутрь помещения не смогут попасть грызуны и насекомые. Отработанный воздух и пыль тоже останутся за пределами комнаты.

Изделия с обратным клапаном представлены несколькими исполнениями. Они отличаются по форме, бывают с круглым и квадратным сечением. Существуют варианты с разными по конфигурации клапанами: в виде цельной поворотной пластины или бабочки (двойная пластина). Второй вариант имеет недостаток: зимой подвижные элементы примерзают.

Материал изготовления

Изделия подразделяются на группы:

• решётки пластиковые;
• деревянные;
• металлические.

Пластиковые варианты могут устанавливаться на большинстве объектов и в разных помещениях. Их популярность объясняется отличным внешним видом и средними прочностными характеристиками. Пластмассовая решётка имеет ряд преимуществ:

• устойчивость к перепадам температур;
• материал выдерживает воздействие агрессивных веществ;
• таким изделиям не страшна влажность;
• многообразие моделей.

К недостаткам следует отнести небольшое количество цветовых решений. Почти все изделия выполнены в белом цвете, реже встречаются модели в оттенке под дерево, камень. Ещё одним минусом считается ухудшение внешнего вида, потому что со временем появляется желтизна.

Деревянные вентиляционные решётки в отличии аналогов из металла имеют ряд недостатков:

• высокая цена;
• подверженность влиянию повышенной влажности: изделие деформируется, появляются трещины;
• удачно вписываются не во все интерьеры, в квартирах и домах не применяются, больше подходят для сауны, бани;
• требуют специальной обработки.

Металлические вентиляционные решётки выпускаются из алюминия и стали. В первом случае учитывается размер отверстия канала. Алюминий подвержен воздействию нагрузок, поэтому легко погнётся, если закрыть таким изделием крупное отверстие. Стальные изделия — более прочный вариант. Они весят больше, но и намного надёжнее в эксплуатации. Монтаж производится с помощью специального крепежа.

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

• Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
• Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
• Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.

• Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
• Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
• Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

Зачем нужны жалюзийные решетки на слуховые окна

Отсутствие нормальной системы вентиляции может повлечь за собой активное накопление испарений и конденсата, что, в свою очередь, приводит к постепенному гниению и разрушению материалов. Помочь нормализовать уровень влажности воздуха призвано специальное слуховое окно, на которое устанавливается вентиляционная решетка жалюзийного типа.

Слуховое окно – это проем, специально вырубаемый в крыше в целях обеспечения доступа к чердачным помещениям и нормальной воздушной циркуляции. Данная процедура должна обязательно учитываться при проектировании дома, поскольку от неё зависит долговечность эксплуатации кровельных материалов. Качественные вентиляционные решетки помогают справиться с конденсатом и формируют здоровый микроклимат на чердачных помещениях, обеспечивая возможность хранения там различных бытовых вещей.

Установка жалюзийных решеток, сделанных из металла или пластика, позволяет защитить внутреннее пространство чердачного помещения от попадания внутрь осадочных явлений, птиц или мусора, поднятого порывами ветра. Надежные решетки для слуховых окон должны обладать высокой прочностью, поэтому основным материалом для изготовления обычно является металл или укрепленный пластик.

Специалисты выделяют две основные функции, которые выполняют жалюзийные решетки:

1) Декоративная. Решетка, видимая с улицы, должна выглядеть стильно и вписываться в интерьер здания, не нарушая общую гармонию дизайна.

2) Защитная. Помимо предотвращения попадания внутрь твердых инородных предметов, на некоторых вентиляционных решетках перемычки оснащаются специальными уловителями дождевых капель, препятствующими попаданию влаги внутрь помещения. Нередко их профиль выполняется в виде латинских букв S или Z. Такая форма дополнительно защищает слуховое окно от атмосферных воздействий.
