Разновидности встраиваемых вытяжек

Как правильно производить монтаж?

Первым, что необходимо сделать, это четко определится с местом монтажа вытяжки. В данном случае она будет монтироваться над варочной панелью, но нужно понимать к чему ее надо будет прикрепить, существует несколько вариантов:

Комплектация вытяжки

• Крепление на стену, традиционное и очень часто применяемое,
• Крепление в потолок, применяется, если материал из которого изготовлены стены, не сможет удержать вытяжную конструкцию, или при особенностях конструкции самой вытяжки,
• Крепление непосредственно к мебельному ящику, который предусмотрен кухонным гарнитуром.

Установка встраиваемой вытяжки своими руками производится по строго определенному алгоритму. После подбора места требуется поверить комплектацию на предмет наличия воздуховода и монтажного комплекта. Известные производители включают в комплект оба эти аксессуара. Гофрированный воздуховод подбирается исходя из диаметра выходного отверстия вытяжки, и расстояния от места монтажа до вентиляционного отверстия. Так же необходимо проверить наличие штепсельной вилки, часто бывает так, что она отсутствует, поэтому следует загодя проверить наличие.

При установке необходимо соблюдать следующие требования:

1. При встраивании выдвижную панель необходимо оставлять видимой, потому что в процессе эксплуатации она будет выдвигаться и задвигаться,
2. Если вытяжка не оборудована рециркуляционной системой, то обязательно нужно соединить выходное отверстие вытяжного устройства с вентиляционной шахтой посредством гофрированной трубы,
3. Производители четко прописывают, на каком расстоянии от поверхности варочной панели необходимо крепить вытяжку. Обычно это расстояние варьируется от 70 до 90 сантиметров. Если не соблюдать данные требования то при меньшем расстоянии будет перегреваться вытяжка, даже вплоть оплавления пластиковых частей, а при большем расстоянии эффективность улавливания и выброса испарений будет падать. Прежде, чем устанавливать, необходимо тщательно изучить инструкцию по установке встраиваемой вытяжки и приготовить необходимый инструмент.

Много споров возникает по поводу применения воздуховода. Каким он должен быть гладким или ребристым. Основным преимуществом гофрированного воздуховода является, то, что его можно изгибать под разными углами, но не более 90 градусов, если будет больше, то будут нарушаться аэродинамические свойства трубы.

Особенности установки вытяжки

Общепризнанными недостатками таких труб считается повышенная шумность и сопротивляемость потоку из-за ребер.

У гладкостенных воздуховодов этих недостатков нет, но при каждом изгибе нужно их разрезать и изгибать с помощью дополнительных уголков и колен, при этом соединения необходимо обрабатывать специальными высокотемпературными герметиками. Так же следует не забывать об обратном клапане, который обязательно монтируется на выходном отверстии вытяжки и предотвращает попадания воздуха из вентиляционной шахты. Часто это устройство входит в заводскую комплектацию, но если его нет, нужно обязательно его приобрести.

Как выбрать вытяжку для кухни

Обратите внимание на следующие критерии при выборе:

• Эстетические показатели. Как впишется новая техника в ваш интерьер.
• Габариты прибора. Перед покупкой сделайте замеры.
• Форма изделия.
• Мощность. Производительность выбирайте в зависимости от площади пространства.
• Принцип работы агрегата.

Важные параметры

Перед покупкой обратите внимание на следующие параметры:

• Комплектация. Жировые фильтры в комплекте должны быть предусмотрены производителем.
• Производительность. Вы должны понимать, какая вам нужна мощность данного агрегата, чтобы он работал эффективно.
• Бесшумность. Не все модели работают тихо. 40 децибел это оптимальный параметр, звук будет тихим.
• Параметры. Не покупайте товар, не измерив перед этим пространство, куда планируется его монтировать.

Второстепенные параметры

• Неважен цвет изделия, если оно будет замаскировано кухонной панелью.
• Производитель. Если вас удовлетворяют все важные параметры, то переплачивать за бренд не стоит.
• Тип соединения с вытяжным отверстием. Выбирайте гофру или квадратные трубы, можно сделать ход даже из гипсокартона.
• Дополнительное освещение. Производители предлагают аппараты с встроенными лампочками, чтобы они освещали варочную поверхность, но обычно света они дают немного.
• Пульт управления. Возможность регулировать мощность дистанционно.
• Таймер выключения.
• Тип панели переключения.

Виды встраиваемых вытяжек

Встраиваемые и остальные модели вытяжек могут отличаться по способу очистки воздуха от продуктов горения и пара.

Проточные вытяжки

Проточные модели за счет лопастей вентилятора засасывают загрязненный воздух над кухонной плитой и отводят его через воздуховод в вентиляционную шахту или отдельный вытяжной канал, размещенный в стене дома или квартиры.

Для нормальной работы проточной вытяжки в кухню должен поступать уличный воздух, поэтому требуется установить в стене приточный клапан. Это правило нужно запомнить, иначе вентиляция будет плохо работать.

Встроенная проточная вытяжка

Проточные вытяжки бывают:

1. Пассивными. Забирают и отводят на улицу загрязненный воздух за счет естественной тяги, возникающей в вентиляционном канале. Из-за небольшой производительности такие модели сейчас на кухнях практически не используют.
2. Активными. Работают за счет вентилятора, который а процессе работы создает мощный поток воздуха, за счет чего быстро удаляется из помещения дым, пары жира, угарный газ, водяной пар и т.д.

Плюсы:

удаляют из кухни водяной пар, неприятные едкие запахи, пары жира, углекислый и угарный газ, дым и т.д.

Минусы:

• для монтажа требуется воздуховод, вытяжной отверстие в стене и приточный клапан;
• для работы активных моделей требуется электроэнергия;
• пассивные модели обладают низкой производительностью.

Рециркуляционные

В моделях рециркуляционного типа грязный воздух очищается с помощью жироуловителей и угольных фильтров, затем поступает обратно в помещение.

Принцип работы угольного фильтра:

• Сначала загрязненный воздух проходит через слой вискозы, пропитанный раствором угля. Частично в ткани задерживаются примеси и жир.
• Потом частично очищенный воздух проходит через кассету, в которой расположены гранулы активированного угля. В ней задерживаются остатки примесей и неприятные запахи.

Плюсы:

• для работы не нужно вентиляционное отверстие и воздуховод;
• эффективность работы не зависит от состояния вентиляции здания.
• из-за отсутствия воздуховода упрощается монтаж, а также не портится интерьер кухни.
• простые в обслуживании, так как требуется только периодически чистить и менять фильтры.

Минусы:

основной минус – не заменяют воздух на кухне, а только очищают с помощью фильтров. С гарью и запахами они справляются, но концентрация углекислого газа в воздухе не уменьшается. Поэтому нужно регулярно проветривать кухню.

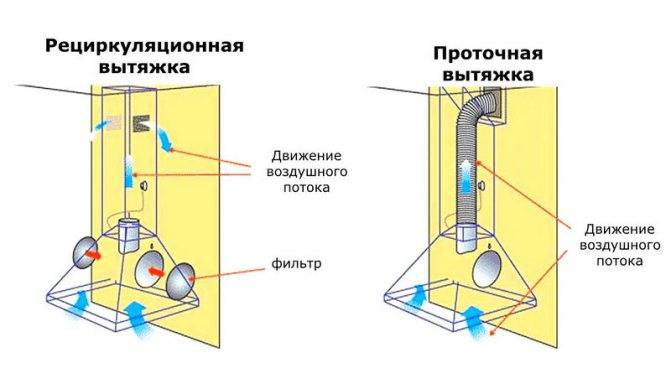

Принцип работы проточной и рециркуляционной вытяжки

Встраиваемые модели также классифицируются по способу монтажа на:

• Горизонтальные. Монтируются в дно шкафчика или короб, который навешивается над кухонной плитой.
• Вертикальные. Такие модели нужно встраивать в столешницу или нишу в стене.

Пример встраиваемых в столешницу и нишу стены моделей

Формы современных вытяжных устройств

Вытяжки купольного типа чаще всего имеют форму полусферы или пирамиды. Это самая крупногабаритная разновидность, но зато она покроет площадь любой варочной поверхности.

Потолочные и настенные модели имеют прямоугольную форму и бывают разных размеров.

Островная разновидность может иметь плоскую или цилиндрическую форму. Цилиндрическая может менять высоту, в зависимости от процесса готовки.

Вытяжная наклонная панель плоской формы – выбор для любителей современного дизайна. Она выглядит лаконично и не занимает много места.

Бывают и вытяжки нестандартных форм. Например – гнутая в виде дуги, кубовидная, круглая или в форме конуса. Однако такие агрегаты встречаются редко из-за высокой стоимости.

Конфигурация

Первое, на что стоит обратить внимание – это форма и принцип фильтрации воздуха. Всего есть 3 вида

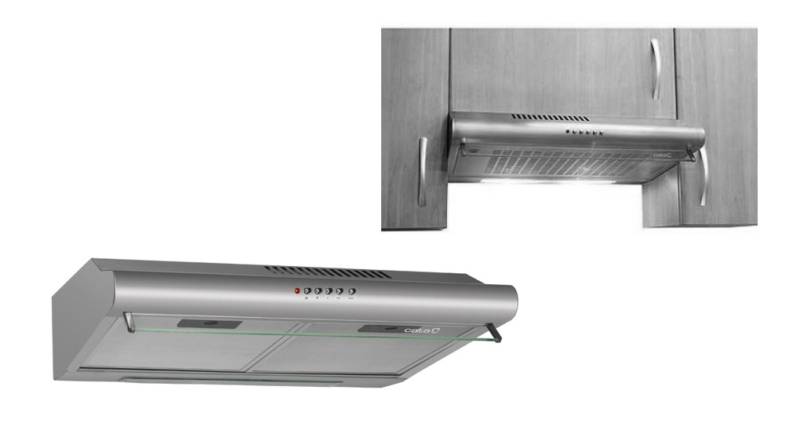

1. Подвесная вытяжка

Плоская или наклонная конструкция устанавливается непосредственно над плитой на стене или под кухонным шкафчиком.

Плюсы	Минусы
Занимают мало места	Чаще всего работают без воздуховода, с помощью акриловых фильтров, которые нужно периодически менять
Легко установить на любой участок стены	Большинство моделей оснащены маломощными двигателями, а потому за раз пропускают небольшое количество воздуха
Доступная цена	Не особо подходят просторным помещениям
Легки в уходе, при необходимости ремонт осуществить достаточно просто	Уровень шума бывает высоковат

Специалисты рекомендуют приобретать их для маленьких кухонь, например, в хрущевках.

2. Встроенная вытяжка

Основная разница по сравнению с предыдущим типом – наличие специального короба или шкафа.

Плюсы	Минусы
Можно найти бюджетную модель	Нужно выделить место в гарнитуре
Много вариантов конфигурации: от тонкой выдвижной панели до мощной профессиональной вытяжки	Обойдется дороже подвесной
Низкий уровень шума
Эффективна в больших помещениях
В некоторых есть отдельное пространство для воздуховода

Судя по отзывам, это – самый популярный тип. Широкий модельный ряд, множество дополнительных опций… Кстати, вот хороший гид покупателя о том, как правильно выбрать встроенную вытяжку.

3. Купольная или каминная

Свое название они получили из-за формы, напоминающей традиционную вытяжку для старинных каминов. Правда, сейчас они бывают достаточно разнообразны – многие подходят для самых современных стилей дизайна.

Плюсы	Минусы
Они не очищают воздух, а выводят загрязненный из квартиры или дома	Высокая цена
Могут быстро очистить воздух в большую кухне	Сложные работы по монтажу воздуховода и отвода
Интересно выглядят	Занимают много места
Есть угловые варианты, которые подходят для кухонь нестандартной планировки

Как видите, это – мощный агрегат, который нерационально рассматривать для небольших кухонь. Зато для квартиры-студии он подойдет идеально: попадание запахов в жилую зону практически невозможно.

4. Островная вытяжка

Еще не так давно этот тип встречался исключительно в ресторанах или в иностранных кинофильмах. Сейчас же большие вытяжные аппараты, размещенные по центру комнаты, не редкость и в обычных квартирах.

Плюсы	Минусы
Качественное очищение воздуха на большой площади;	Габариты – на маленькую кухню она не подойдет;
Стильный и необычный внешний вид;	Высокая цена;
Возможность установить в любом месте, а не только у стены;	Уровень шума.
Широкий функционал;

Если вас не смущают эти недостатки при покупке островной вытяжки для очищения воздуха на кухне, то вы получите надежный и мощный агрегат.

5. Т-образная вытяжка

Свое название они получили из-за формы: в перевернутом виде прибор напоминает букву Т. Это классические подвесные вытяжки, которые в зависимости от характеристик подходят практически к любой кухне.

6. Декоративная вытяжка

Вот тут сложно дать однозначное определение. Это может быть наклонный или Т-образный прибор, а может гаджет нестандартной формы. Любят их за отделку и необычный внешний вид: чаще всего такие агрегаты смотрятся очень стильно.

Какую выбрать? Решать вам. Учитывайте площадь помещения, частоту готовки, наличие вентиляции в доме. Сомневаетесь? Почитайте специализированные форумы, где домохозяйки делятся реальными отзывами о моделях.

Домино

Одни из самых современных вариантов конструкции, которая устанавливается внутри столешницы (непосредственно возле варочной поверхности) и «выезжает» из нее при включении плиты. Очень удобный вариант для малогабаритных кухонь.

Достоинства:

• Компактность.
• Эффектный дизайн.

Недостатки:

• Высокая стоимость.
• Сложность установки.
• Низкий КПД.

Вытяжка домино

Островок

Данный тип оборудования представляет собой классический кухонный зонт с потолочным креплением. Лучший вариант для очистки воздуха над кухонным «островком» или отдельно стоящей плитой.

Достоинства:

• Высокая производительность.
• Большой выбор дизайнерских решений.

Недостатки:

• Сложность монтажа.
• Высокая стоимость.
• Внушительные размеры

Вытяжка островок

Выбор воздуховода: особенности, классификация

Вытяжки могут располагаться в двух положениях:

1. Горизонтальное расположение. Основное преимущество данного вида — упрощенная схема замены кассет. Такая вытяжка не уступает по производительности и энергопотребления современным приборам.
2. Вертикальное расположение – установка на кухне производится открытым способом. Популярный способ по причине простой замены фильтрующих элементов.

Можно выбрать другой вариант установки, не требующий специальных нормативов и государственных стандартов. Но при его исполнении стоит выполнять все правила и рекомендации крепления кухонной техники.

Обязательно должна быть выполнена гибкая связь. Она производится с использованием высокопрочных полимерных материалов:

• полипропиленглоуколь;
• полипропилен;
• полипропиленуглерод;
• полипропенелирующие химические элементы второй группы.

Виды воздуховодов

Вентиляция должна соответствовать объему (не менее ½) от вытяжного шкафа. Для врезки воздушного канала необходимо получить согласование от заинтересованных служб.

Выбирая воздушный канал для воздухоотведения, стоит учитывать углы с размером больше или меньше 90 градусов. При несоблюдении данного условия подача воздуха не будет осуществляться. Терморегуляция должна быть выполнена с такими условиями, чтобы обратный клапан мог перекрывать подачу воздуха в фильтр.

Для воздуховода отверстие стоит сделать заранее

https://youtube.com/watch?v=VT1wnKXkUVM

Закрепление вытяжки

В зависимости от типа корпуса есть два способа закрепления вытяжки. Первый и самый простой случай — вертикальная ориентация технического блока. Вытяжка в этом случае крепится к стене, а шкафчик играет чисто декоративную функцию, скрывая инсталляцию и все её технические подробности.

При монтаже вертикального блока следует лишь предварительно навесить корпус без дверец, приложить снизу вытяжку и наметить крепёжные отверстия. После этого в полке нужно изготовить лобзиком вырез под вытяжной канал, который обычно располагается вплотную к стене.

Вытяжки с горизонтальным расположением технического блока крепятся по чуть более сложной схеме. Хорошо, если к инструкции приложена карта или шаблон разметки крепёжных отверстий. В ином случае придётся сперва обмерить верхнюю стенку корпуса вытяжки, отталкиваясь от краёв и учитывая зазоры между вытяжкой и стенками шкафа. Задача простая: наметить 4–6 отверстий под винты крепления и обозначить центр отверстия под вытяжной канал. Он, что характерно для горизонтальных вытяжек, не располагается вплотную к стене, таким образом, отверстие вырезается не от края.

Самый простой способ плотно закрепить вытяжку — сперва прикрутить к ней полку, затем перевернуть шкаф и вставить получившуюся сборку сверху. Остаётся только разметить и просверлить отверстия, а затем притянуть полку к стенкам конфирматами.

Редко, но всё же случается, что вытяжка не имеет штатных отверстий для крепления. В этом случае её корпус фиксируется обычными саморезами с частым шагом резьбы (как для ГКЛ). Нужно лишь удостовериться, что острие не повредит ничего из внутреннего оборудования.

Преимущества и недостатки

Существуют разные виды кухонных вытяжек:

• купольная;
• подвесная;
• встраиваемая (колпак вытяжного шкафа).

Преимущества, которыми обладает встраиваемая в шкаф конструкция:

• универсальность, позволяющая слиться с интерьером, стать частью его, а также не бросаться в глаза;
• компактность, небольшие размеры, не отнимающие полезного пространства;
• малый объем потребления электроэнергии;
• минимум производимого шума;
• разнообразие вариаций и моделей;
• широкая цветовая гамма;
• легкость монтажа, установки, в том числе своими руками;
• хорошая производительность.

Вытяжка встраиваемая хороша тем, что ее можно подобрать к любому интерьеру, разместить в любой, даже самой маленькой кухне. Есть у такой конструкции недостатки, особенно в сравнении с другими типами вытяжек:

• меньшая мощность, чем у купольной конструкции;
• меньшая производительность;
• необходимость регулярной замены адсорбирующего фильтра;
• необходимость регулярной очистки жирового фильтра.

Но это логично, что небольшая встроенная будет менее мощной, производительной, нежели купольная. Производительность – это объем воздуха, который пропускает через себя вытяжка за определенный промежуток времени. Поэтому для меньшей площади хватит прибора с меньшим этим показателем, а значит, встраиваемая вытяжка будет в самый раз для маленькой кухни. А разнообразие конструкций подразумевает вытяжки как минимальной рабочей площади, так и с возможностью ее расширения.

ВстраиваемаяПодвеснаяКупольная

Размеры встроенной вытяжки

Схема вытяжки с выдвижным блоком с подробными размерами

Для того чтобы правильно установить встраиваемую вытяжку, производят замеры плиты, имеющегося шкафчика, в который будет встраиваться оборудование

Если не обратить на это внимание, то может получиться так, что размер устройства будет превышать габариты шкафа

Параметры для установки вытяжки по высоте

Тогда с ним нужно будет проводить дополнительные манипуляции – менять стенки соседних шкафчиков или мастерить новый короб, под размеры вытяжки. Правильно выбрав модель под кухню, помещающуюся вовнутрь, монтаж осилите сами, без помощи специалистов.

Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см

Корпус у большинства встраиваемых вытяжек, имеет прямоугольную форму, что значительно облегчает монтаж. Ширина устройств разная. Имеются компактные варианты, от 45 до 50 см, которые помещаются в стандартные кухонные гарнитуры.

Еще один важный момент, который необходимо учитывать: расстояние от плиты до вытяжки. Оно должно быть таким, чтобы части прибора были на безопасном расстоянии от жара плиты. Размещать высоко от варочной панели нецелесообразно, существенно снизится производительность. Пар с запахом приготовленной пищи плохо втягивается прибором, нужной эффективности не будет.

В инструкции к прибору вы всегда найдете рекомендованные сантиметры, средние показатели для всех приборов такие:

• для электрической плиты – от 65 см до 70см будет оптимально;
• для газовой – от 70 см до 80 см, так как присутствует открытый огонь.

Расстояние от газовой плиты и электроплиты до вытяжки

Размер плиты так же имеет значение. Ширина оборудования, в идеале, должна совпадать или быть на 1-2 см шире, чем варочная панель. Это обеспечит максимальную эффективность установки, а если она меньше плиты, то часть воздуха не будет захватываться, а это снизит производительность.

Рекомендуемое расстояние от плиты до вытяжек различного типа

Это интересно: Коптильня горячего копчения своими руками — раскрываем все нюансы

Преимущества и недостатки разных типов вытяжек

Каждая модель вытяжки будет иметь свои сильные и слабые стороны, которые нужно учитывать при покупке.

1. По принципу работы механизм рециркуляционного типа будет привлекать своей компактностью. Такие вытяжки не требуют монтажа вентиляционной системы, так как очищают воздух только при помощи набора фильтров, не нарушая микроклимата кухни в холодное время года. Однако качество очистки будет существенно уступать классическому механизму проточного типа. Подключение к воздуховоду избавляет от необходимости замены фильтров, но может быть достаточно шумным из-за мощности работы.
2. По типу фильтров более практичными считаются металлические сетки, которые можно чистить от жира и копоти в посудомоечной машине. Угольные расходники дают лучшее качество воздуха, но требуют регулярной замены.
3. При выборе способа управления предпочтительными будут ползунковые или сенсорные механизмы, особенно если производитель предлагает использование мобильного приложения как части «умного дома».

Форма и дизайн всегда зависят от размера помещения и стиля оформления, которые выбрал владелец. Если площадь квартиры или дома позволяет организовать классическую купольную вытяжку с выводом в вентиляционную шахту или на улицу, то качество очистки воздуха всегда будет отличным. Для малогабаритных квартир или студий стоит выбирать очистители из закалённого стекла или алюминия с регулярной заменой фильтров. Приятным фактором для владельца будет низкий уровень шума.
