Обзор основных типов насосов и сфер их применения

Классификация динамических насосов

В общих чертах, динамический насос функционирует так. Энергия воды, перекачиваемой через рабочую камеру агрегата, из кинетической преобразуется в статическую.
В результате, при уменьшающейся скорости растёт давление — этот процесс и называется динамикой. Остальные нюансы, зависят от конструктивных особенностей данного оборудования.
Поэтому сначала поясним, как классифицируются динамо насосы.

К динамическим насосам относятся следующие варианты:	Конструктивная классификация	Преимущественная сфера применения
Агрегаты лопастные	Центробежные	Водоснабжение, канализация, отопление
	Осевые	Подача и транспортировка воды
	Диагональные	Мелиорация, дренажные системы
Насосы трения	Вихревые	Автономное водоснабжение
	Струйные	Перекачка вязких жидкостей
	Дисковые	Перекачка и обработка промышленных и муниципальных сточных вод
	Шнековые насосы	Пищевая, химическая, фармацевтическая промышленность
Электромагнитное насосное оборудование		Перекачка жидких металлов

Объёмные насосы, динамические насосы, имеют общие конструктивные решения. Например, по пространственному положению оси, все они подразделяются на горизонтальные и вертикальные.Итак:

• Имеет значение вариант расположения рабочих деталей. В зависимости от этого, насосы бывают с внутренними или выносными опорами, моноблочные, или консольные.
• Расположение входного отверстия в них тоже может быть разным: осевое, боковое, двухстороннее.
• Различают насосы и по числу потоков и ступеней. Таким образом, они могут быть одноступенчатыми, двухступенчатыми или многоступенчатыми. То же самое и с потоками: однопоточные, двухпоточные и многопоточные.
• Свою лепту в классификацию вносят и эксплуатационные характеристики. По ним, насосы делят на: реверсивные, дозировочные, обратимые и регулируемые.
• Классифицируются насосы и по конструкции двигателя. Существует семь вариантов их исполнения: паровые, гидроприводные, пневматические, дизельные, электронасосные, мотонасосные и турбонасосные.

Данное оборудование производится согласно ГОСТ 6134-2007 Насосы динамические. Методы испытаний.
Многие варианты насосов имеют свою специфику использования, например: перекачка нефти, агрессивных жидкостей, масел. Мы же расскажем более подробно о тех вариантах насосного оборудования, которое применяется на производствах и в быту, для обустройства водопроводных и канализационных сетей.

Назначение, использование, работа

Перед тем, как покупать поверхностный насос, следует определиться, в каких целях будет использоваться прибор. Насосы с небольшой производительностью используются для полива. Подача воды поверхностного насоса соответствует предполагаемому объему водопотребления. При выборе месторасположения насоса нужно учитывать эффективность его работы. Расстояние от насоса до воды должны относится как 1 до 4

Чтобы поддерживать работу оборудования вручную, следует обратить внимание на модели, оснащенные реле давления и гидроаккумулятором

Для автоматизации работы оборудования требуются такие комплектующие:

• напорный бак, который являет собой гидроаккумулятор емкостью 24-60 литров;
• реле давления – контролирует изменения давления в сети;
• манометр – контролирует и проверяет характеристики давления;
• адаптер, который используется для присоединения реле давления и манометра.

Области применения

Конструкции и принцип действия различных насосов определяют диапазоны подачи и напора, в
пределах которых необходимо применять насос определенного типа. Рассматривая области применения устройств для напорной подачи жидкостей, следует также иметь в виду, что ещё в XIX веке, насосы
использовались как генераторы гидравлической энергии. Эта энергия от центральных энергетических установок с поршневыми насосами и паровыми машинами по водопроводам высокого давления передавалась на промышленные предприятия к потребителям. В XX веке стали применять
центробежные и роторные насосы в качестве генераторов гидравлической энергии в гидравлических передачах и системах гидропривода машин, в которых наряду с гидравлическими двигателями они являются основным элементом.

Насосные агрегаты (насосы) применяются во всех отраслях промышленности, сельском и
коммунальном хозяйстве, на транспорте и в бытовых целях.

Насосы относятся к классу энергетических машин, в которых механическая энергия привода
преобразуется в энергию потока жидкости ( в том числе и с определенным процентом твердых включений).

По принципу действия насосы подразделяются на две основные группы: динамические и
объемные.К первой относятся насосные агрегаты, где жидкость
под воздействием гидродинамических сил перемещается в камере
постоянно сообщающихся с входом и выходом насоса.

В объемных – перемещение рабочей среды осуществляется под воздействием
поверхностного давления при периодическом изменении объема насосной
камеры попеременно сообщающейся с входом и выходом насоса.

В группу динамических относят: лопастные (центробежные и осевые насосы), насосы трения
(вихревые, дисковые, червячные гидроструйные), инерционные
(вибрационные).

К объемным – насосы возвратно-поступательного действия (поршневые, плунжерные),
а также ротационные (шестеренчатые и винтовые).

Для того чтобы определиться в выборе насосного агрегата в каждом конкретном случае
необходима следующая информация:

Для каких целей будет использоваться насос?
Какой объем жидкости необходимо транспортировать (расход) при помощи насоса и с каким давлением (напором)?
Необходима информация о рабочей (перекачиваемой) среде, а именно: вязкость, химическая активность, наличие твердых веществ и их величина, температурные показатели рабочей среды, ее
взрыво-пожаро безопасность и токсичность.
Условия эксплуатации (на открытом воздухе, в помещении, влажность и взрыво-пожароопасность
помещения, где будет эксплуатироваться насос). Например, опытные механики знают, что взрыво-пожаробезопасности конструкции насоса при его подборе очень сложно добиться для насосов с исполнением проточной части из полимерных материалов (полипропилен, фторопласты, тефлон), не пропускающие, а накапливающие статический электрический заряд. Работа вращающегося вала двигателя на насосе создаёт за счёт силы трения внутри рабочего колеса статическое электричество, которое при накоплении может служить причиной электрического разряда. В зависимости от свойств перекачиваемая жидкость может вспыхнуть, воспламениться, а так как внутреннее пространство в трубопроводе и в полости насоса ограничено, в отдельных случаях существует риск детонирования жидкости с последующим взрывом, который в свою очередь при достаточной силе способен разрушить трубы и привести к возникновению открытого очага горения

Поэтому так важно проследить, чтобы с одной стороны материал проточной части насоса, позволял снять статический электрический заряд (таким материалом могут служить различные марки нержавеющей стали), а с другой стороны, необходимо предусмотреть саму систему заземления. В зависимости от типа насоса заземление осуществляется на внешнюю поверхность улитки, причём в месте заземления зачастую производителями предпочтение отдаётся бронзовым болтам и гайкам

Определяющими техническими параметрами насосов являются подача (расход) и напор
(давление).

Подача – это объем жидкости, подаваемой насосом в единицу времени, выраженной в м3/ч (кубометров в час) или л/с (литров в секунду). Обозначается «Q».

Напор – это разность удельных энергий жидкости в сечениях после и до насоса, выраженная в метрах водяного столба (м). Обозначается «Н»,
другими словами давление жидкости в трубопроводе на выходе из насоса.

Особенности обслуживания поршневых насосов

Поршневые насосы относятся к группе объемных насосов и обладают рядом специфических свойств. В отличие от лопастных насосов подача поршневых насосов не зависит практически от напора. Ошибочное закрытие клапана на напоре работающего поршневого насоса или пуск насоса с закрытым нагнетательным клапаном приводит к разрыву трубопровода, поломке насоса или выходу из строя приводного двигателя. Поэтому пуск поршневого насоса допускается только при открытых нагнетательном и всасывающем клапанах. Регулирование подачи поршневого насоса дросселированием недопустимо, поэтому его осуществляют изменением частоты вращения привода или перепуском перекачиваемой жидкости.

Поршневые насосы обладают способностью к сухому всасыванию и большой высотой всасывания. Перед пуском они не заполняются перекачиваемой жидкостью. Поршневые насосы работают в различных условиях. Обслуживание каждого из них зависит от конкретных условий работы и осуществляется в строгом соответствии с инструкциями по эксплуатации. Однако имеются общие правила, которые следует выполнять при обслуживании всех поршневых насосов. Перед пуском необходимо осмотреть и подготовить насос к пуску. В процессе осмотра необходимо убедиться, что крепления насоса надежны, прокладки и сальники находятся в удовлет-ворительном состоянии, контрольно-измерительные приборы исправны. Особенно тщательно проверяется количество и качество масля в масляных системах.

После внешнего осмотра надо проверить состояние всех клапанов системы и провернуть их. По окончании проворачивания клапаны закрывают. Убедившись в исправности системы, открывают клапан на напорном трубопроводе, затем на всасывающем трубопроводе. Пустив насос, машинист трюмный наблюдает за его работой, следит за показаниями амперметра, мановакуумметра, манометра, температурой масла в масляной системе. Повышенные показания амперметра свидетельствуют о неисправностях насоса, повышенное давление в напорном трубопроводе-о засорении системы, неполном открытии клапанов, увеличении вакуумметрической высоты всасывания, засорении фильтров. В процессе работы насоса контролируют состояние сальников: их температуру (на ощупь) и достаточную плотность.

При работе насоса необходимо записывать в эксплуатационных журналах параметры, требуемые инструкциями.

Останавливают насос выключением приводного двигателя, после чего клапаны на напорном и всасывающем трубопроводах закрывают. Насос осматривают, устраняют выявленные неисправности и приводят в состояние немедленной готовности к пуску.

Основные характеристики центробежных насосов

Чтобы правильно выбрать насос для подачи воды в частный дом из скважины или решения другой задачи, нужно рассматривать не только цифры, приведенные в документации к устройству. Однако для общего ознакомления с параметрами, которые полезны для правильной постановки задачи, разумно привести характеристики устройств для перекачки жидкости.

1. Производительность или подача. Данная цифра характеризует количество жидкости, которое насос выбрасывает из выходного патрубка в случае, когда двигатель развивает номинальную мощность.
2. Напор — разница в давлениях между входным и выходным патрубком.
3. Напорно-расходная характеристика центробежного насоса — данный график показывает зависимость между напором и производительностью установки, позволяет эмпирически проанализировать достаточность подачи на отдельных этажах.
4. Высота всасывания показывает, с какой глубины насос способен забирать воду.
5. Номинальное давление — показатель, при котором насос в сети водоснабжения может работать в постоянном режиме.

Существует целый ряд параметров, которые полезны для профессионального анализа и проектирования сети водоснабжения, к примеру, частного дома. На практике часто применяются упрощенные методики. Примерная схема выбора насоса выглядит так.

1. Делается среднестатистический расчет потребления. Для этого анализируются существующие устройства отбора воды, производится суммирование их показателей. В двух и более этажных домах определяется общая цифра потребления, а также выделяются объемы воды, необходимые для обеспечения комфорта каждого этажа.
2. Определяется характер зоны отбора воды. Для скважины учитывается глубина, анализируется место установки насоса (высота от поверхности земли).
3. Фиксируются высотные параметры сети водоснабжения. Это делается для двух и более этажных домов.

По этим параметрам уже с достаточной точностью можно выбрать подходящий насос. Характер места забора скажет, какой показатель высоты всасывания должен быть у устройства. По этажности (высоте подъема жидкости) делается расчет и выбор модели по характеристике напора.

Самая важная часть анализа — напорно-расходная характеристика, она покажет, способен ли насос обеспечить поставку воды в объемах комфортного пользования на этажи выше первого. Порядок действий при этом следующий:

• для этажа высчитывается падение напора (метраж подъема);
• на графике находится точка, соответствующая сниженному показателю;
• определяется объем подачи по графику.

Если полученная цифра больше нужного объема для конкретного этажа — насос справится с поставленной задачей. Иначе нужно более производительное или мощное устройство.

Но и при тщательном учете всех особенностей точки отбора воды и сети распределения бывают ошибки. Их причина — отсутствие учета гидравлического сопротивления трубопроводной структуры, зависимостей показателей отбора и давления, анализа соответствующих характеристики насосов. Но это уровень проектирования, недоступный среднестатистическим пользователям.

Совет! Чтобы создать некий технологический буфер, рекомендуется выбирать насос с запасом в 20% по ключевым характеристикам, прежде всего, напору.

Назначение и место установки

Широко используемые насосы, служащие для подачи воды из скважин, резервуаров и колодцев, подразделяются на поверхностные и погружные.

Подача воды осуществляется за счет всасывания через гибкий шланг или трубу, которые опускают в скважину. Они могут оборудоваться системой автоматики, обеспечивающей поступление воды по сигналу датчика, срабатывающего при включении кранов в системе. Такая система называется насосной станцией.

Колодезные опускают непосредственно в саму воду. Они оборудованы поплавками, прекращающими работу насоса при отсутствии воды.

Назначение дренажных насосов – откачка воды из затопленных подземных помещений, дренажных систем, водоемов, бассейнов, систем автономной канализации. Откачиваемая вода чаще всего бывает загрязненной, поэтому конструкция оборудования рассчитана на минимальный контакт с водой трущихся деталей.

Насосы циркуляционные используются в автономных системах отопления для создания давления и ускорения циркуляции теплоносителя. Они отличаются небольшими размерами, бесшумностью работы, легкой встраиваемостью непосредственно в трубопроводы системы отопления. При их подборе следует пользоваться простым правилом: оборудование должно в течение часа пропустить через себя 3-кратный объем теплоносителя.

Назначение фекальных насосов – перекачивание загрязненных и сточных вод, включая хозяйственно-бытовые канализационные стоки, содержащие большое количество крупных примесей. Такие сточные воды удаляются из систем канализации жилых домов, моечных ресторанов и кафе, прачечных и банных заведений, гостиниц и т.д. Обычно хозяйственно-бытовые стоки содержат крупные частицы, которые могут забивать трубы канализационных систем, для предотвращения этого в конструкции предусматривается механизм, измельчающий крупные частицы до нужной фракции.

Роторные устройства

Обзор водяных насосов открывают роторные устройства. Их принципиальное отличие — отсутствие клапана. Иными словами, роторный насос для воды перемещает воду путем ее выталкивания. Осуществляет этот процесс специальный рабочий элемент — ротор. Это реализуется следующим образом: вода поступает в рабочую камеру. Движение ротора вдоль внутренних стенок рабочей камеры образует изменение объема замкнутого пространства, и вода по законам физики выталкивается.

Достоинства роторных насосов:

• высокий КПД;
• самовсасывание воды;
• возможность обратной подачи воды;
• перекачивание веществ любой вязкости и температуры;
• низкий уровень шума;
• отсутствие вибрации.

За счет возможности работы с агрессивными и вязкими веществами роторные насосы используются в химической, нефтяной, пищевой, морской промышленности. Подвид роторных насосов – шнековые – активно применяют при добыче нефти. Еще одна сфера применения – коммунальный хозяйства, где с их помощью поддерживают давление в системе отопления, при этом насос не нуждается в смазке и охлаждении.

Струйные конструкции

Существующие виды водяных насосов насчитывают большое количество вариантов конструкций. Одним из востребованных типов оборудования является струйный агрегат. Он относится к группе насосов-аппаратов. Такая конструкция отличается большим разнообразием. Сфера применения струйных насосов широка.

Представленное оборудование имеет простую и практичную конструкцию, отличается долговечностью при эксплуатации. Их КПД невысок, составляет всего около 30 %. Ярким примером струйной конструкции является водоструйный насос. Он преобразует потенциальную энергию жидкости в кинетическую в конической сужающейся насадке. Далее подаваемая смешивается с рабочей субстанцией в камере. После этого кинетическая энергия снова переходит в потенциальную.

Особенности выбора

При подборе насоса нужно учитывать такие параметры:

• производительность;
• мощность;
• рабочая глубина;
• напор;
• производительность.

Поверхностные насосы прекрасно подходят для полива участков. Производительность – характеристика, которая показывает, какой объем воды прибор может перекачать за единицу времени. Этот показатель должен превышать максимальный расход воды в водопроводе. Можно отталкиваться от среднего показателя – 200 литров в сутки на 1 человека. В среднем необходимо 3-6 литров на 1 м2 в сутки.

Производительность насоса для бытовых нужд должны быть 1 м3 в час, а для хозяйственных нужд – 3 м3 в час. Мощность двигателя возрастает в зависимости от глубины подъема и напора устройства.

Под напором понимают высоту, на которую агрегат может поднимать воду. Такие характеристики зависят от давления насоса. Развиваемый напор – показатель, который указывает допустимую дальность передачи жидкости.

Необходимо учитывать протяженность труб системы орошения или водоснабжения. Учитывается также глубина подъема жидкости, данный показатель определяет возможность использования данного устройства. Следует замерить расстояние от поверхности зеркала воды до всасывающего патрубка. Внимательно изучите техническую инструкцию, учитывая самые важные моменты. Безопасность конструкции – немаловажный критерий.

Среди основных конструктивных особенностей: герметичность, легкость проведения монтажа, качественная сборка. Важный критерий – шумоизоляция, необходимо, чтобы приборы работали практически бесшумно. Это обеспечит комфортные условия проживания

Обязательно обращаем на это внимание. Легкость сервисного обслуживания обязательно учитывается, возникают определенные сложности с приобретением запасных частей и гарантийным ремонтом

Насосы для систем пожаротушения

Основным требованием к насосам системы пожаротушения является подача воды под высоким давлением. Наиболее часто используемыми являются центробежные насосы, так как они позволяют быстро закачать воду за счет центробежной силы. Важными пунктами при выборе насоса для пожаротушения являются:

• напор;
• частота вращения колеса;
• КПД;
• высота всасывания;
• объем перемещаемой воды.

В зависимости от количества колес с лопастями насосы бывают одноступенчатыми и многоступенчатыми. Многоступенчатые агрегаты позволяют создать более высокое давление, что в свою очередь, влияет на напор и высоту подаваемой жидкости. При установке систем пожаротушения в зданиях стоит учитывать, что оборудование необходимо периодически проверять, так как застой может вызвать затруднения при запуске. На пожарных машинах устанавливают центробежные насосы и вспомогательные агрегаты. Вспомогательные насосы заполняют корпус центробежного насоса жидкостью и отключаются автоматически.

Разновидности

По месту расположения выделяются:

• погружные – оборудование полностью погружается под воду частично или полностью. Такие устройства применяются для выкачивания воды с больших глубин;
• поверхностные – монтируются в некотором отдалении от скважины, а в трубу опускается только трубопровод. Чем дальше такое устройство от источника, тем более мощное устройство должно быть.

Помимо разделения по сферам применения, насосное оборудование промышленного типа отличается и по многим другим параметрам. По типу электрического питания выделяются следующие виды:

электрические – привод включается в работу при помощи переменного тока, благодаря чему они зависят от сети. Благодаря этому можно не беспокоиться о регулярном пополнении запасов топлива. Такое оборудование выбирают только на тех объектах, где есть возможность подключения в электросети

Для таких устройств важно рассчитать напряжение электросети, а также количество фаз;
жидкотопливные – функционируют от двигателя внутреннего сгорания. Эта группа разделяется на бензиновые (тихие и дешевые) и дизельные (экономичные и шумные), отличающиеся по типу используемого топлива

Основным преимуществом такого оборудования является то, что они могут применяться в местах, где отсутствует электросеть или где, имеются перебои с подачей питания.

Помимо этого, по структуре перекачиваемой жидкости выделяются следующие типы промышленных насосов:

• для очищенной воды – доля твердых частиц составляет менее 150 грамм на кубический метр. К таковым принадлежат насосы для скважин, колодцев и все разновидности поверхностных насосов;
• среднего уровня загрязнения – концентрация примесей составляет не более 200 грамм на кубический метр. В эту группу входят циркуляционные, фонтанные (отдельные виды) и дренажные устройства;
• при высокой концентрации загрязнений – дол твердых частиц составляет более 200 грамм на кубический метр. Сюда принадлежат некоторые типы дренажных и канализационных устройств.

Факторы, влияющие на работу насосов

Оптимальная и надежная работа насоса невозможна без учета таких факторов, как: кавитация, вибрация, осевые и радиальные нагрузки, объемные и локальные завихрения потока.

1) Кавитация наиболее важный физический фактор, учитываемый при проектировании насосных установок. Это гидравлические пустоты в потоке жидкости, которые возникают из-за местного понижения давления (или увеличения скорости потока). Когда кавитационный пузырек попадает в область повышенного давления, он лопается и высвобождает разрушающую энергию. Гидравлические удары вызывают вибрацию, которая воздействует на рабочее колесо насоса и вызывает износ составных механизмов (подшипников, валов, уплотнений).

Наибольший вред от кавитации проявляется, если при проектировании не были учтены законы гидравлики и гидродинамики.

У каждого насоса существует показатель Δhтр (NPSHR), определяющий величину кавитационного запаса. Это минимальное давление жидкости в насосе, при котором поток сохраняет однородность фазы.

2)Завихрения — водовороты в потоке возникают из-за неравномерностей скорости и направления тока жидкости. Их называют объемными завихрениями. Обычно наблюдается круговое завихрение потока вокруг насоса, которое усиливается в самом узком месте на входе в насос.

Направление вихря в водовороте может совпадать с направлением вращения рабочего колеса или быть ему противоположным. Завихрение потока на всосе насоса по направлению вращения рабочего колеса снижает КПД и теплоотдачу. Закручивание потока в противоположном направлении смещает рабочую точку насоса вправо и вверх относительно номинальной величины. Негативный эффект противоположных вихревых потоков проявляется в увеличении потребляемой мощности и снижении кавитационного эффекта насоса.

Вероятные признаки предварительного завихрения потока — шум, кавитация, быстрый износ подшипников и уплотнений.

Локальные завихрения еще более интенсивны, чем объемные, и ведут к образованию воронок. Они вызывают гидравлические удары, изнашивают движущиеся механизмы насоса, усиливают вибрацию и кавитацию, захватывают воздух и уменьшают величину подачи потока.

3)Вибрация — возникновение вибрации при работе насосного оборудования обусловлено механическими колебаниями во вращающихся деталях насосов, перепадами давления жидкости, радиальными гидродинамическими силами в потоке.

Другие причины вибрации — засоры в насосе, неоптимальный режим работы насоса (за пределами диапазона кривой Q‒H), большая кавитация, высокое воздухосодержание в потоке жидкости, неисправность в рабочем колесе.

Наибольшим нагрузкам из-за вибрации подвергаются те узлы насосов, в которых поток жидкости создает разнонаправленные силы. Явление кавитации всегда увеличивает вибрацию, как следствие — растет шум и увеличивается износ механизмов.

Если величины Q и H отклоняются от параметров, обеспечивающих оптимальный режим работы, возрастает уровень вибрации и ускоряется износ. Наиболее уязвимы в этом плане вращающиеся узлы и механизмы.

Для снижения влияния вибрации необходимо особо тщательно проводить балансировку рабочего колеса. Нормальные уровни вибрации:

при сухой работе менее 2 мм/с;

допустимый уровень вибрации труб — менее 10 мм/с.

4) Шумы — уровень шума, создаваемый насосной станцией, обусловлен следующими факторами:

вибрация, идущая от насоса и трубопровода;

параметры тока жидкости в трубопроводе;

параметры потока жидкости при поступлении в приемный резервуар;

Измерение уровня шума от погружных насосов — сложная задача. Стоить заметить, что уровень шума, создаваемый насосными станциями, не является проблемой, требующей первоочередного решения. Если существуют строгие требования к шумовому загрязнению, сам трубопровод и насос сухой установки покрывают звукоизолирующим покрытием.

5) Осевые и радиальные нагрузки когда жидкость при перекачивании проходит через рабочее колесо насоса, в ней возникает осевое усилие, возникающее из-за разности давлений на сторонах всасывания и нагнетания жидкости.

Величина осевого усилия находится в зависимости от напора, типа и размера рабочего колеса. Чем выше напор насоса, тем больше будет осевое усилие. Для минимизации влияния осевого усилия применяют насосы двойного всасывания с симметричными подводами.

В центробежных насосах на осевое колесо дополнительно оказывают влияние радиальные нагрузки. Радиальная сила проявляется вследствие колебания давлений и несимметричности спирального отвода насоса. Возникновение радиальных нагрузок может быть из-за ассиметричного подвода жидкости или из-за неравномерных скоростей в рабочем колесе насоса.

Классификация ПН

Современные пожарные насосы, назначение и виды предполагают несколько модификаций. На практике преимущественно применяют объемные, струйные, центробежные модификации:

Струйный насос

Этот вид помп классифицируется по двум типам:

• Водоструйные. Этими установками комплектуется каждая спецмашина. Они разрешают брать воду из водоемов даже с берегами, поросшими водной растительностью, ими же удаляют воду после пожара из помещений. Это оборудование эжекторного типа, в котором потенциал трансформируется в кинетическую энергию.
• Газоструйные. Агрегаты используются для наполнения центробежных агрегатов и трасс всасывания. Использует отработанные среды ДВС. Проходя по корпусу, рабочая среда создает разряженную зону, которая и осуществляет функционал.

Объемный насос

Передвижение среды в таком агрегате осуществляется посредством изменения объема внутреннего отсека. Объемные устройства классифицируются на несколько групп:

• Поршневые. В таких модификациях трансформация объема выполняется посредством движений поршневого элемента. Их достоинства — в высоком КПД, отличной всасываемости, а недостаток в том, что подача слаба и ее нельзя регулировать.
• Пластинчатые. Здесь работает лопатка ротора, вращаясь, она прижимается к гильзе, и формирует полости, изменяющие объем рабочей камеры. Полости движутся в направлении выхода, проталкивая к нему жидкость.
• Шестеренные. В таких насосах работа выполняется посредством двух колес, одно из которых двигается принудительно, второе — в  сцепке с ним свободно.
• Водокольцевые. Изменения пространства камеры выполняет ротор, ее объем трансформируется до 2 раз. Этот вид характеризует низкий коэффициент полезного действия, а перед началом работы, в насос следует завивать жидкость.

Центробежный насос

Насосы центробежного действия устанавливают на различные виды пожарной техники. Максимально востребованы установки консольного типа с правым вращением. Центробежные агрегаты различаются по показателям давления:

• до 2,0 МПа;
• до 5,0 МПа;
• агрегаты способные создавать и то и другое давление.

Этот тип насосов принято классифицировать по нескольким параметрам:

• По количеству колес. Насосы бывают 1-ступенчатые, 2-ступенчатые и с большим числом колес.
• Расположение вала. Элемент может быть расположен под наклоном, вертикально или горизонтально.
• Максимальный напор. Эта характеристика может быть нормальной – до 100 метров, высокой – до 300 метров, комбинированной – установки способные создавать и нормальный и высокий напор.
• Размещение в спецмашине. Агрегат может размещаться в автомобиле спереди, посредине и сзади.

Внутри корпуса центробежного насоса есть колесо, которое при вращении передает жидкости энергию, при увеличении скорости повышается давление. «Зуб» направляет воду в диффузор. Так на входе формируется разряженная зона, а на выходе  — с избыточным давлением. Закручивание жидкости купируют разделители.

Центробежная модификация

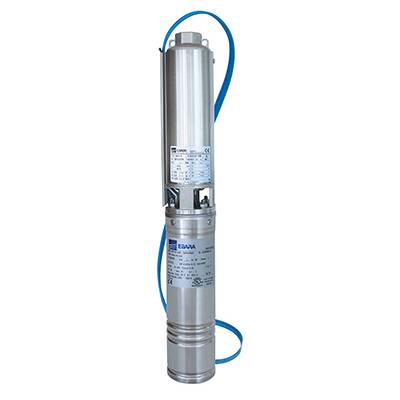

Поверхностные и погружные насосы для скважины

Классифицировать насосное оборудование для бытовых скважин можно по нескольким признакам, в том числе и по принципиальной схеме подъема воды на поверхность. Для скважинного оборудования разделение по этому признаку как показывает практика весьма существенна, ведь от этого зависит не только подбор оборудования, но и построение всей системы водопровода, и конечно, производительность насосного оборудования.

Принципиальным для основного вида оборудования скважины определение принципа подъема воды может быть представлено в двух вариантах:

• Поверхностного размещения насосного оборудования;
• Погружных или глубинных насосов.

Для первого варианта характерно установка всех элементов на поверхности земли и подъем воды из скважины путем создания разряжения в корпусе насоса. Погруженный метод подразумевает подъем воды из глубины при постоянном нахождение насоса под водой, при этом давление воды в трубопроводе создается непосредственно на глубине.

Каждый из методов установки оборудования имеет свои положительные стороны, дающие возможности реализовать наиболее приемлемые проекты, но в то же время при этом возникают и специфические моменты, требующие всестороннего изучения.

Выводы

На Вашей даче уже работает самовсасывающий насос?

Конечно!Нет, но будет!

Подводя итоги стоит отметить следующее:

• Наиболее подходящими для домашнего применения являются динамические самовсасывающие насосы центробежного и вихревого типов. Они способны обеспечить как полив, так и водоснабжение в доме.
• Максимальных показателей с самовсасывающим насосом можно достичь при тщательном соблюдении требований к месту установки прибора, ее процессу и эксплуатации.

• Подбирайте варианты, которые подходят под конкретно ваши задачи и способны корректно работать в заданных вами условиях.
• Перед запуском самовсасывающего насоса проверьте качество и герметичность соединений, качество поступающей жидкости, корректность размещения трубопроводов к установке и уровень погружения шланга в воду.

• Насосная станция для дачи. Как выбрать? Обзор моделей
• Как выбрать фекальный насос? Виды, характеристики, обзор моделей
• Поверхностные насосы для скважин. Обзор и критерии выбора
• Насосы для полива огорода. Как выбрать, рейтинг моделей
