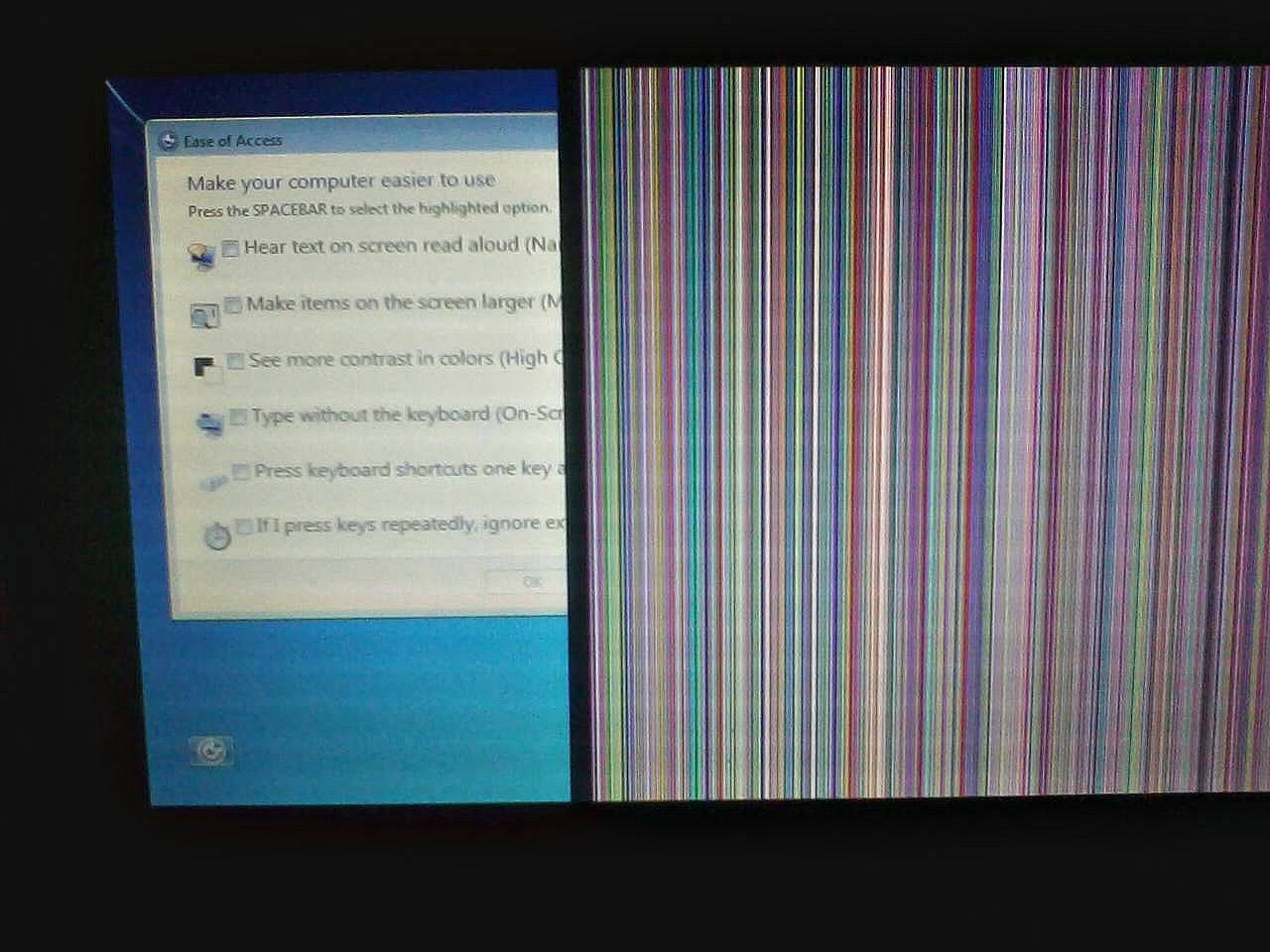

Вертикальная полоса на экране ноутбука

Диагностирование проблем

Самая главная задача во всем этом, правильно диагностировать причину возникшей проблемы.

Полную диагностику причин появления полос на экране ноутбука можно провести только в сервисных центрах на специальном оборудовании.

Но первоначальная диагностика, которая тоже может нам многое рассказать, возможна и в домашних условиях.

С помощью дополнительного монитора

Дополнительный монитор к ноутбуку можно подключить через разъем VGA.

Результата может быть два:

1. На дополнительном мониторе будет все отображаться нормально;
2. Будут отображаться аналогичные полосы, что и на экране ноутбука.

Результат п. 1 говорит нам, что видеокарта ноутбука исправна, проблемы нужно искать в матрице и шлейфе ноутбука.

Результат 2 говорит нам, что существуют проблемы с системной платой и видео картой. В обоих случаях без ремонта не обойтись.

Когда нужно менять матрицу ноутбука?

Проводим замену матрицы ноутбука в случаях:

• При условии работы параллельно подключенного монитора. Если при деформации матрицы в горизонтально и вертикальной плоскостях, продавливании ее поверхности во внутрь, изменяется цветопередача полос, полосы исчезают и вновь появляются.
• Наличие полос наблюдается на всех этапах загрузки компьютера – BIOS, WINDOWS.
• На экране появилась рябь, видна широкая белая или разноцветные полосы.

Матрица отдает изображение в негативе или идет подмена цветов, к примеру, должен быть красный, а отображен зеленый, синий – желтый, черный – светло серый и т.д.

Какие неисправности можно устранить дома

Белые или цветные полосы на экране телевизора не появляются из-за плохого сигнала от оператора. Поэтому не стоит звонить на линию и спрашивать про исправность. А вот от попадания грязи в разъем подключения антенны, кабеля – вполне. Эти микрочастицы не закрывают сигнал полностью, а только портят его.

До чистки разъема можно проверить – точно ли это он. Для этого включите флешку в ТВ или подключите экран к компьютеру через другой провод. Если неисправности уйдут – можно почистить или заменить разъем. Для этого:

• Внимательно осмотрите разъем в телевизоре. Убедитесь, что там нет механических заломов или повреждений контактов. Возьмите мягкую щетку и протрите от пыли.
• Посмотрите на разъем от провода. Также визуально проверьте отсутствие повреждений и почистите мягкой щеткой.
• Обязательно просмотрите весь кабель. Исключите наличие заломов, снятой защитной оплетки или расположение мебели на проводе.

Сбои в настройках телевизора

Не честно, но настройки изображения, могут влиять на появление полосок. Для исключения этой ошибки необходимо взять пульт от телевизора. Зайти в настройки. Выставить параметры по умолчанию. Точная инструкция зависит от марки и серии ТВ. Прочесть инструкции и найти заводские параметры можно на официальных сайтах производителя.

Возможные виды полосок и поломок

Горизонтальные и вертикальные полосы на экране телевизора возникают из-за программных сбоев, внутренних и внешних поломок

Стоит обратить внимание на цвет, количество дефектов, чтобы понять, в чем может быть ошибка

Тонкая горизонтальная полоса

Стоит обратить внимание на кадровую развертку, которая сбивается после резких скачков напряжение, к примеру, во время грозы или отключения электричества. В результате таких же проблем могут появиться микротрещины на микросхемах

Разноцветные горизонтальные

Такие полоски могут заполнять как часть экрана, так и весь монитор. Они имеют разные оттенки и напоминают рябь. Такая неисправность часто указывает на выход шлейфа матрицы из строя. В этом случае его необходимо перепаять, но стоит доверить такой процесс профессионалу. Он же сразу определит, нет ли неисправностей в матрице или блоке управления изображением.

Ремонт телевизоров на 30% ниже

чем в сервисных центрах у дома

Заказать ремонт

Темные, черные горизонтальные и вертикальные полоски

Могут находится по центру или по всему монитору. Такие полосы на экране телевизора часто указывают на серьезные и дорогостоящие поломки. К ним относят повреждение дешифратора, без которого невозможно воспроизведение сигнала. Чаще всего требуется его полная замена.

Совет. Если появились черные горизонтальные полосы на экране телевизора, не стоит затягивать с ремонтом, даже если они вначале не сильно мешают просмотру. Чем больше нарушений, тем дороже обойдется ремонт.

Небольшие вертикальные дефекты

В зависимости от типа телевизора такие поломки указывают на выход из строя дешифратора, матричного столба. Причины – скачки напряжения. Если даже одну полоску вовремя не устранить, она будет расползаться, пока не закроет весь экран.

Розовые вертикальные штрихи

Мониторная матрица дает подобные сбои. Они могут появиться не только от скачков напряжения в сети, но и от механических повреждений телевизора.

Естественный износ также влияет на появление розовых вертикальных полос на экране ТВ. О нем также готовит фиолетовый дефект.

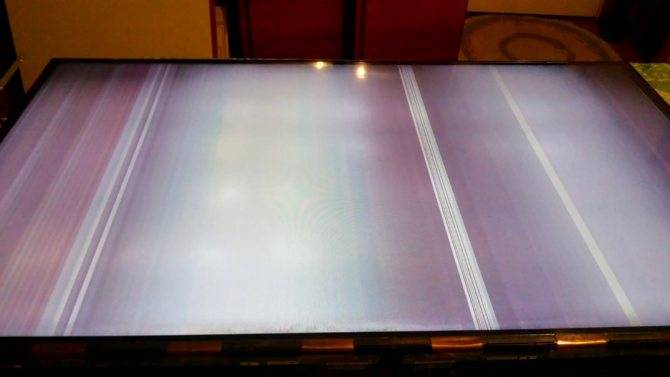

Вертикальная белая линия

Полоска может быть небольшой, еле заметной или, наоборот, толстой и ярко-выраженной. Причина – выход матрицы из строя или проблемы в ее работе. Проверить, действительно ли поврежден этот элемент ТВ, достаточно просто:

• Аккуратно надавите пальцем на белую линию;
• Посмотрите, исчезла ли она или нет;
• Если исчезла и потом снова появилась – поломки в матрице.

Но не стоит нажимать слишком сильно, иначе можно навредить технике еще больше.

Синие вертикальные линии

После перегрева или длительной работы могут появиться синие вертикальные полоски на экране телевизора. Они указывают на проблемы с видеокартой, которая имеет свой срок годности. Другая причина – отслоение матричного шлейфа или отслоение шарика припоя видеопроцессора подложки BGA.

Совет. Даже при выявлении причины не стоит разбирать ТВ самостоятельно, если вы не мастер. Элементы матрицы, микросхем настолько малы и хрупки, что повредить их не составит никакого труда.

Зеленые вертикальные дефекты

Такие поломки говорят о повреждении шлейфа, соединяющего формирующую плату изображения и LCD-матрицу. Такая линия может быть любой: от широкой в несколько сантиметров, до узкой в 1-3 пикселя.

Интересный факт. Если полоска появилась резко после длительной работы ТВ, выключите технику и дайте ей остыть. Часто вместе с перегревом уходит и дефект.

Красная или желтая вертикальная полоса

Поломки шлейфового соединения матрицы часто дает красные полоски. Они же указывают на поломку разъемов кабеля или их запыленности. Нередко происходит отслоение дорожки на плате или повреждение кабеля VGA. Часть таких дефектов можно починить дома.

Вертикальные желтые линии – признак неполадок в видеокарте. А также после попадания влаги на телевизор, в результате чего вздуваются и окисляются контакты.

Испорчена матрица

Для диагностики нарушения работы матрицы экрана ноутбука достаточно провести следующие действия:

1. На монитор выводится изображение с ярким цветовым фоном.
2. В месте на экране, где появляются полосы, осуществляется легкое нажатие пальцем.
3. Посмотреть на экран под разными углами и в разных плоскостях.

В случае если при проведении манипуляций меняется количество полос, цветность, то причина неисправности практически точно кроется в поломках самой матрицы или в месте соединения с проводящим шлейфом. Замена матрицы требуется в следующих случаях:

• Если дополнительный монитор работает без помех;
• Видны полосы или меняется цветопередача;
• На все этапах загрузки появляются полосы;
• Появилась характерная рябь, одна широкая светлая полоса на мониторе или несколько тонких цветных по горизонтали;
• Видна белая полоса на часть экрана любого размера вертикально;
• Картинка в негативе или имеет место подмена цветов.

Если на мониторе появились полосы из-за матрицы, технику можно отремонтировать. Но часто в сервисных центрах после диагностики и оценки общего состояния устройства дают рекомендации по покупке нового ноутбука. Выгодно сдать старый на запчасти в этой же мастерской и приобрести современную модель со скидкой.

Как убрать полосы на мониторе

Способы устранения разнообразны и зависят от источника. В первую очередь рекомендуется отключить компьютер от сети и начать тщательную проверку каждого элемента.

В первую очередь проверьте шлейфы: осмотрите изгибы, переломы, чёрные точки, устраните пыль, убедитесь в надёжности и правильности подключения.

У вас есть дома животные?

Одновременно осмотрите материнскую плату.  Дефекты из-за перегрева, скачка напряжения или заводского брака будут заметны сразу. Физические повреждения устраняются техниками в сервисном центре.

Диагностика видеокарты состоит в том, чтобы почистить её от пыли, проверить работу кулера, заменить термопасту, а главное, проверить на другом рабочем компьютере, провести тесты видеоадаптера в таких бенчмарк программах, как FurMark и 3DMark. Если меры не помогли, вертикальные или горизонтальные полосы на мониторе всё еще мешают работе, то потребуется замена видеокарты.

С таким прогаром на видеокарте скорее вообще не будет изображения

Монитор проверяется прямым подключением к сети 220 вольт. Не забудьте очистить от пыли.

Иногда проблемы вытекают из настроек монитора. Их рекомендуется сбросить до заводских. А также проверить работу матрицы на целостность и скрытые дефекты с помощью:

• специальной программы из интернета (например, Nokia Monitor Test);
• просмотр специального видео для теста матрицы.

Nokia Monitor Test

Указанные способы не устранят полосы, но помогут найти дефект, а пользователю придётся менять матрицу.

Ещё артефакты

Таким образом, горизонтальные или вертикальные полосы на мониторе – это не повод для приобретения нового компьютера или видеокарты. При желании неполадку можно устранить самостоятельно, а в сложных случаях обратиться в мастерскую.

Как можно проверить шлейф к матрице и выяснить его работоспособность

Как правило, шлейф выходит из строя из-за того, что пользователь постоянно открывает и закрывает крышку ноута. Вследствие перегибов может повредиться одна или несколько дорожек, которые связывают графический адаптер и матрицу экрана.

Обнаружить такой дефект довольно просто. Нужно пооткрывать и позакрывать крышку ноутбука, установив ее под разными углами, а также открывая и закрывая с разной скоростью. Если проблема все-таки в шлейфе, то в некоторых положениях полосы могут пропадать, а в некоторых появляться опять. Если же ничего не меняется, то проблема, скорее всего, в матрице дисплея, в материнской плате или в графическом ускорителе.

Чтобы сузить «круг подозреваемых» и точнее определить, какая деталь стала источником проблем, нужно подключить внешний монитор или жидкокристаллический телевизор. Большинство современных моделей ноутбуков оборудованы портом HDMI, используемым для вывода видеосигнала с графической карты.

Потребуется кабель такого же формата и внешний монитор с соответствующим слотом, или же переходник под порт VGA или DVI. Если на внешнем экране полос нет — значит вышла из строя матрица ноута. Если полосы остаются и на внешнем экране, проблема с графическим адаптером или материнской платой.

Еще одна диагностическая процедура, которую желательно выполнить — проверить температуру компонентов лэптопа. Для этого можно воспользоваться одной из следующих диагностических утилит:

• CPU-Z.
• Speccy.
• HWMonitor.
• AIDA64.
• Everest.
• Sandra.
• PC Wizard.

Принцип работы этих приложений одинаковый: они подключаются к встроенным датчикам компонентов компьютера и считывают их рабочие параметры

Важно! Утилиты ничего не изменяют в системе и с их помощью нельзя отрегулировать характеристики — только проверить

Обратите внимание на нагрев ключевых компонентов ноутбука. Предельно допустимые значения:

• Материнская плата — 30-40 градусов.
• Видеокарта — 50-60 градусов.
• Центральный процессор — 70-80 градусов.

Если хотя бы одна из деталей нагревается сильнее допустимого, это может стать причиной появления артефактом на экране. В этом случае нужно задуматься об апгрейде системы охлаждения.

Настройки для операционной системы Windows 7

Чтобы решить назревшую проблему с черными полосами, можно попробовать следовать следующей инструкции:

1. Включите ваше устройство и дождитесь загрузки операционной системы Windows. Убедитесь, что дисплей подключен к системному блоку компьютера.
2. После загрузки нажмите левой кнопкой мыши по значку “Пуск” и перейдите в раздел “Панель управления”.
3. Перед вами откроется контекстное меню с огромным количеством значков, отвечающих за разные действия. Вам необходимо перейти на вкладку “Экран”.
4. Теперь вам необходимо перейти в параметр “Настройка разрешения экрана”. Перед вами раскроется диалоговое окно, в котором нужно выбрать настройку “Дополнительные параметры”.
5. Остается зайти в “Графические характеристики” и в настройках масштабирования выбрать “Масштаб на полный экран”.

Чаще всего описанные выше манипуляции помогают убрать черные полосы на мониторе по бокам, сверху и снизу. Если после всех действий ничего не изменилось, то придется прибегнуть к другим методам устранения проблемы.

Рекомендации по уходу за техникой, чтобы не появлялись полосы на экране

Чтобы на плазменном или на ЖК телевизоре не появилась вертикальная полоса, горизонтальные цветные полоски, стоит правильно ухаживать за техникой. Для продления длительности эксплуатации придерживайтесь следующих советов:

Нельзя мыть технику водой или мокрой тряпкой. Любое попадание влаги становится причиной короткого замыкания, а также перегорания и окисления внутренних элементов. В итоге, могут появиться не только полосы, но и произойти полный выход телевизора из строя.
Постоянное, ежедневное перемещение телевизора приводит к внутренним повреждениям. Появляются микротрещины, могут отсоединяться шлейфы
Поэтому важно, чтобы устройство было зафиксировано на одном месте и не подвергалось постоянному перемещению.
Нельзя допускать скопления пыли на дисплее, задней панели телевизора. Микрочастицы постепенно проникают внутрь и налипают на контактах
В итоге компоненты перегреваются, контакты деформируются и появляются полоски на экране

Оптимальный вариант спасения от пыли – продув пылесосом, но с соблюдением всех мер предосторожности.

Причины появления полос

1. Перегрев видеокарты. Если вам диагностировали то, что ваш экран начинает рябить полосами из-за перегрева видиокарты. То вашу проблему решит улучшение системы охлаждения вашего ноутбука. Например: подставка с кулерами, чистка старой системы охлаждения или же полная замена на более мощную.

2. Полный выход из строя видеокарты. Чаще всего основная причина также, что и в первой ситуации перегрев, реже попадаются ноутбуки с аппаратным сбоем. В данной ситуции полосы либо появляется еще при запуске операционной системы , либо ваш девайс совсем отказывается работать. Но стоит заметить еще тот факт, что при данного вида поломки на экране появляются широкие белые полосы и они могут быть как горизонтальные,так и вертикальные. Но и от цветных разводов по экрану никто не застрахован.Решить данную проблему не так-то сложно. Ремонт или апгрейд видеокарты помогут, но в ноутбуке самостоятельно  заменить карту не так-то просто и не если вы не имеете данных навыков,то лучше отдать в сервисный центр.

3. Выход из строя системной платы. Ситуация анологична как и с поломкой видеокарты. Только полосы — цветные.
4. Выход из строя шлейфа. От системной платы до матрицы ноутбука пролегает шлей, благодаря которому сигнал поступает на экран. Причины поломки могут быть самые разные. Например: плохой контакт в соедении платы и шлейфа, перегорание, перелом, трещины могут вызвать неисправную работу экрана и цветопередачу на матрицу ноутбука, поэтому и появляются полосы.
5. Порча матрицы, выход из строя. Данная полока критична и безвыходна, решение одно полная замена матрицы. Редким исключением бывают случаи, когда переустановка или же обновление видео-драйверов помогает, но надеяться на это не стоит, такой случай может выпасть один на миллион.

Диагностика проблем

Основная задача состоит в том,  правильно опряделить причину по которой возникла проблема с передачей изображения и цветопередачей экрана. Но стоит отметить, что полную диагностику причин появления полос на экране возможно произвести только в СЦ на спец.оборудование. Но первоначальное опряделение причины может значительно облегчить решение проблемы и  такую диагностику возможно выполнить в домашних условиях.

С помощью дополнительного монитора

Для этого нам понадобиться шнур VGA для  подключения ноутбука к монитору.

В итоге мы получим один из двух результатов:

1. На доп. мониторе изображение будет четким (без помех, ряби и разноцветных полос)
2. Изображение не измениться, все будет так же как и на экране вашего устройства.

При первом варианте мы видим, что видеокарта функционирует нормально, сбоев нет и тогда решение проблемы нужно искать в матрице или же шлейфе. При втором варианте мы видим, что имееются проблемы в работе платы и видеокарты.  В любом случае без ремонта не обойтись.

Как проверить матрицу на работоспособность?

Для того, чтобы проверить матрицу экрана дома нужно ее немного деформировать.

Постарайтесь как можно более аккуратно продавить экран в месте где наибольше искажено изображение.
После попробуйте немного изогнуть экран в горизонтальной плоскости.
Обязательно обращайте внимание на цвета, контрастность и яркость полос взависимости от ваших воздействий на экран.
Если изменения присутсвуют, то проблемы скрываются либо в шлейфе,либо в матрице.

Когда нужно производить замену матрицы?

Если во время работы с параллельно подключенным монитором, если при деформации матрицы, продавливании поверхности внутрь у вас изменяются такие параметры как цветопередача полос, ичезновение и появление снова.
Полосы проявляются на всех этапах загрузки вашего девайса.
Появилась рябь,широкая белая полоса.( в горизонтальной или же вертикальной оси, неважно)
Появилось избражение в негативе или же цветовая гамма изменила, например: синий заменен на желтый.

Проверка шлейфа

Всем понятно, что шлейф очень гибкий т.к экран ноутбука может менять исходное положение (двигаться).

Что же делать?

Так вот для того,чтобы убедиться в исправности/неисправности шлейфа нам нужно медленно открыть и закрывать крышку, при это наблюдая за изменениями в работе монитора. Если таковые имеются,то источником полос на экране является шлейф.

Проверка видеокарты

Обратить внимание на видеокарту следует если: экран вашего ноутбука и доп. монитора выводят картинку с разноцветными полосами, а также искажают или дублируют изображение

1. На этапе загрузки Windows появляются разнообразные полосы (вертикальные, горизонтальные, черные, белые ,цветные.)
2. Во время загрузки ОС исчезает изображение.
3. Сильно греется в районе рассположения карты. ( но это может быть и сис. плата)

Проверка системной платы

1. Если после замены шлейфа,матрицы и видеокарты ситуация не изменилась и экран по прежнему покрыт полосами.

Что делать, чтобы исправить проблему с полосами на экране

Для большинства случаев, таких как повреждение шлейфа, аппаратные неисправности видеокарты или повреждение матрицы экрана придется обратиться за ремонтом оборудования или менять его, но иногда возможны варианты:

• В случае, если предполагается проблема с видеокартой, а у вас настольный компьютер, у которого есть отдельный выход интегрированного видео, и интегрированная видеокарта включена — попробуйте подключить монитор к этому выходу.
• Если предполагаются проблемы с подключением и речь, опять же, о ПК можно попробовать другие кабели, входы на мониторе и выходы на видеокарте.
• Ноутбук с разбитой матрицей или испорченным шлейфом обычно можно подключить к внешнему монитору или к телевизору (см. Как подключить ноутбук к телевизору).
• Если вы не уверены, в том, дело в мониторе компьютера или самом компьютере (его видеокарте), попробуйте подключить монитор к ноутбуку, другому компьютеру, игровой консоли и посмотреть, сохранится ли проблема.

Частая рекомендация — обновить или откатить драйверы видеокарты. Вы можете попробовать это сделать, но это помогает в очень редких случаях и только для первого сценария: когда мы предполагаем проблемы с видеочипом.

Надеюсь, что-то из представленной информации поможет разобраться, в чем именно проблема в вашем случае и предпринять соответствующие действия для её решения.

Что делать, если неисправна видеокарта ноутбука

Первое, что нужно сделать, если имеются подозрения на проблемы с видеокартой, это убедиться, что у компьютера нет сложностей с охлаждением. В частности, нужно провести следующие действия:

1. Убедиться, что при включении компьютера стабильно работают кулеры на достаточных для охлаждения оборотах. Если полосы занимают только часть экрана, попробуйте запустить диагностическую утилиту, определяющую температуру компонентов компьютера;
2. Разобрать компьютер и очистить его от скопившейся пыли, которая может мешать нормальному охлаждению компонентов системы;
3. Заменить термопасту;
4. Попробовать поработать на ноутбуке, установив его на охлаждающую подставку, имеющую дополнительные кулеры.

При разборе компьютера и замене термопасты обратите внимание на чип. Если на нем или подходящем к нему радиаторе имеются явные следы нагара, это говорит о выходе устройства их строя и необходимости его замены

Зачастую, экономически нецелесообразно менять видеокарту ноутбука.

Что можно починить самостоятельно

Иногда для устранения разнообразных полос и иных сбоев телевизора его достаточно почистить. При любых работах нужно следовать простым правилам.

1. Протирать элементы конструкции, матрицу — нужно только специальными средствами. Минимум медицинским или чистым изопропиловым спиртом.
2. Работать следует в резиновых или чистых тонких матерчатых перчатках. Оставленные на контактных площадках жировые выделения пальцев становятся точками нарушения проводимости и даже окисления.
3. При разборке и других действиях стоит положить телевизор на ровную мягкую поверхность матрицей вниз.

Чистка пыли делается очевидным и простым способом: с помощью кисти. Ее можно сдуть, используя для этого пылесос или резиновую грушу. В ходе чистки рекомендуется отсоединять разъемы и проводить их обслуживание. Шлейфы отключаются вытягиванием их концов из гнезд максимально аккуратно. Контактные площадки протираются спиртом, после чего элементы устанавливаются на свои штатные места.

Испорчена матрица

Здесь только замена. Но в очень редких случаях может прийти на помощь переустановка драйверов, но особые надежды на это возлагать не стоит.

Экран ноутбука достаточно хрупкий, и даже одного неаккуратного закрытия крышки компьютера станет достаточно, чтоб разрушить матрицу. В итоге на экране появляется не очень приятное зрелище.

Стоит отметить, что не очень часто проблема с появлением полос на экране связана с драйверами. Возможным исправлением ошибки может быть закачка новых драйверов для вашего ноутбука.

Диагностика проблемы

Матрица ноутбука

Первое что нужно сделать при поломке оборудования – это найти причину, по которой была прервана передача изображения, либо цветопередача на экран. Можно сделать это как в сервисном центре, но можно и в домашних условиях.

Как проверить исправность матрицы?

Чтобы проверить матрицу в домашних условиях, можно просто слегка надавить на самое искаженное изображение на мониторе.
Можно еще попробовать изогнуть в горизонтальном положении экран.
При открытии ноутбука надо обратить внимание на изображение. Какая контрастность, яркость полос.
Если есть изменения, значит, проблема в шлейфе или в матрице.

Замена матрицы – если…

1При работе с дополнительным монитором при придавливании поверхности изменяется цветопередача полос, либо они исчезают и появляются вновь.

2Когда полосы проявляются при загрузке компьютера.

3Начало рябить или появилась широкая белая полоса на экране. Не имеет значение какая она: горизонтальная или вертикальная.

4Если цветовая гамма изменена.

Изменение цветовой гаммы
