Вентилятор вытяжной канальный

Вопросы и критерии выбора канальных вентиляторов

Перво-наперво, при осуществлении покупки рассматриваемого оборудования, следует обратить внимание на следующие моменты:

• Необходимая производительность (она же скорость перемещения потоков воздуха) – для использования в домашних условиях будет достаточно показателя в 100-150 кубометров в час. Если значение и того меньше указанного, то его попросту не хватит даже на одну комнату. Но всегда стоит помнить, что с повышением скоростного показателя будет расти и показатель рабочего шума. Для уточнения необходимых параметров проще заказать оценку в профильной организации.
• Рабочий шум – он не будет иметь значения, если предполагается обслуживание только технического помещения. Для жилых комнат необходимо использовать малошумные модели (самые бесшумные варианты – с загнутыми назад лопастями).
• Особенности конструкции – необходимо понимать, что выбранный аппарат должен подходить к имеющееся магистрали (круглой, прямоугольной, квадратной или гибкой).
• Дополнительные опции – среди них неплохим вариантом станет функция обратного клапана, который может быть активным (способен самостоятельно закрываться в определенный момент) или же пассивным, когда потребуется ручное закрытие. Другой полезной опцией может стать наличие таймера – с помощью него возможно определить временные рамки работы оборудования.
• Материал выполнения корпуса аппарата — как правило, корпусы производятся из стали, бронзы или алюминия. Также существуют варианты, изготовленные из прочного пластика. В любом случае, перед этим выбором требуется оценить будущие условия окружающей среды при эксплуатации.
• Если предполагается монтаж канального устройства в ванной комнате, санузле или на кухне (проще говоря, в помещениях с повышенной влажностью или запыленностью), то корпус вентиляционного прибора должен обладать определенной степенью защиты. В противном случае, при попадании в корпус влаги или пыли может случиться короткое замыкание.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

1. Убедиться, что провода, выведенные для вентилятора, обесточены.
2. Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
3. Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
4. Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
5. Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
6. Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
7. Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
8. Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка канальных моделей.

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Как рассчитать мощность необходимой вентиляции

Эффективность работы систем принудительной подачи зависит от производительности, т. е. прогоняемого за некоторый промежуток времени объема воздуха. Параметр измеряется в м³/час. Для расчета объема комнаты длину умножают на ширину и высоту. В этом случае не учитывается сопротивление воздушных каналов, влажность и тип помещения. Для получения более точных значений объем комнаты умножают на повышающий коэффициент. Значение берут из таблицы.

Назначение комнаты	Коэффициент
Детская, гостиная, спальня	3
Душевая, ванная	7-9
Туалет	8-10
Кухня	6-8
Кладовая	1
Гардероб	1,5
Гараж	4-6
Домашняя прачечная	7

Технические характеристики канальных вентиляторов и правила выбора

Как и все приборы данного типа, канальные имеют одну основную характеристику: мощность (производительность). А точнее, объем воздуха, который проходит через прибор за единицу времени. Обычно для измерения используют кубические метры, проходящие за один час – м³/ч.

Этот показатель зависит от двух параметров:

• скорости вращения электродвигателя (крыльчатки), и чем больше скорость, тем выше производительность;
• габаритных размеров самого вентилятора, чем больше они, тем больше мощность.

Кроме этого надо при выборе обращать внимание и на другие качества прибора. А именно:

Класс безопасности. Здесь имеется в виду защиту от пыли и влаги

Особенно это важно, если выбирается бесшумный вентилятор для вытяжки в ванной.
Функциональность. Здесь подразумевается автоматическая работа прибора или стандартная

Ко второй относится функция, когда аппарат начинает работать при включении освещения. К первой, когда он включается через определенные промежутки времени, запрограммированные в настойках.

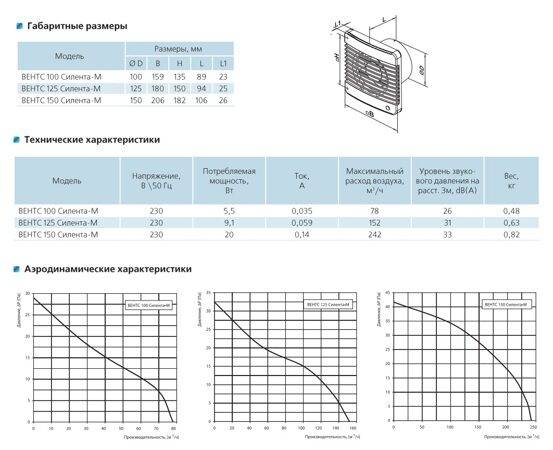

На шильдике вентилятора указываются всего его характеристики

Производительность вентилятора

На глаз этот параметр выбирать нельзя. Потому что он будет зависеть от требуемого воздухообмена в помещении. Если разговор идет об общей вентиляции дома, а не о конкретном помещении, то придется сложить значения воздухообмена всех помещения дома. Это и будет производительность вентилятора.

К примеру, дом, в котором общая жилая площадь равна 100 м², высота потолков – 3 м. В них воздухообмен будет равен объему помещения, то есть 300 м³/ч. Сюда надо добавить воздухообмен туалета и ванной – по 25 м/ч и кухни 60÷90 в зависимости от типа варочной плиты и количества конфорок. Получается:

300 + 25 + 25 + 70 = 420 м³/ч.

Это и есть производительность вентилятора.

Чем больше размеры, тем выше производительность

Геометрические размеры

В основе маркировки вентиляторов данного типа лежит диаметр входного и выходного отверстия. Типоразмер по данному параметру: 100 мм, 125, 160, 200, 250 и 315. Канальный вентилятор для вытяжки 100 и 125 мм относятся к разряду бытовых. Канальные вентиляторы 160 и 200 мм чаще устанавливаются в ресторанах, кафе, магазинах большой площади и прочих заведениях. Остальные можно отнести к промышленным моделям, которые монтируются в систему воздухоотведения производственных цехов. Все они работают от сети электричества в 220 В.

Для примера, разберем приборы марки ВКК (вентилятор канальный круглого сечения), на фото и в таблице ниже показаны его размерные параметры.

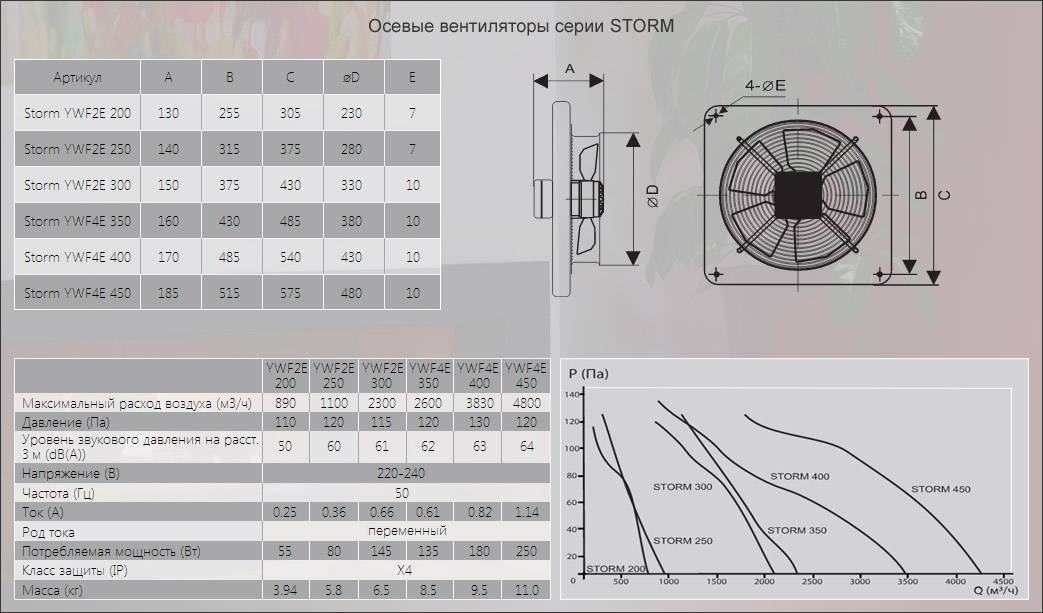

Размерные габариты канального вентилятора

Особенности канальной вентиляции

Канальные вентиляционные системы прекрасно подойдут для обслуживания больших площадей или одновременно нескольких помещений. Они широко применяются для вентилирования производственных цехов, кухонь в кафе и ресторанах, для создания оптимального микроклимата в бассейнах, многолюдных офисах, гостиницах, производственных цехах и других помещениях.

Вентиляция данного типа состоит из элементов разного назначения, которые устанавливаются в каналах воздуховодах и создают эффективную приточно-вытяжную систему. В нее входят фильтры, разного вида заслонки, охладители и нагреватели воздуха, вентиляторы.

Система канальной вентиляции является достаточно сложной, благодаря чему, по сравнению с безканальным ее вариантом, продуктивнее справляется с поставленными задачами. Современные производители разрабатывают все более совершенное оборудование для устройства канальных коммуникаций, позволяющее для любых по размерам помещений обеспечивать оптимальный микроклимат. Продажа вытяжных вентиляторов, как и притяжного оборудования, для таких масштабных коммуникаций осуществляется многими компаниями. Разнообразие моделей позволяет для каждого объекта или отдельного помещения выбрать оптимальное по мощности.

Канальная вентиляция является более сложной системой в сравнении с безканальной. При правильных расчетах она позволяет своевременно отводить отработанные воздушные массы и обеспечивает поступление необходимых объемов свежего воздуха. Воздуховоды могут иметь различные размеры, круглое или прямоугольное сечение. Такие коммуникации могут быть скрытыми, расположенным за подвесными потолками или в нишах, а также открытыми. Выбор способа монтажа полностью зависит от назначения объекта или отдельного помещения.

Перейти к списку новостейПродолжить—>

Лучшие предложения

Вентилятор Soler&Palau SILENT-100 CZ DESIGN 1 397 грн Вентилятор Вентс 100 Квайт 1 233 грн Приточно вытяжная установка Blauberg VENTO Expert A50-1 Pro 8 019 грн Вентилятор BLAUBERG Tubo Plus 100 1 134 грн Вентилятор BLAUBERG Turbo 100 2 971 грн Приточно вытяжная установка Blauberg VENTO Expert A50-1 S Pro 7 956 грн

Здоровый микроклимат в закрытом помещении обеспечивает система вентиляции. Если для комнаты может быть достаточно форточки, то для кухни, душевой, туалета требуются вентиляционные каналы. Их устраивают прямо в стенах, отдельной системой внутри помещений и даже пристраивают снаружи здания.

Монтаж воздуховодов осуществляют согласно государственным строительным нормам. Размеры и материалы выбирают в зависимости от вида тяги и практических соображений.

Лучшие радиальные канальные вентиляторы

Радиальные вентиляторы используются в основном в больших промышленных помещениях. Их КПД существенно отличается от устройств, описанных выше. Команда ВыборЭксперта изучила предложения производителей в этом сегменте и выбрала 3 мощные и надежные модели среди центробежных устройств.

Dospel WK 315

Экономичный полупрофессиональный канальный вентилятор для вытяжки, который рекомендован для использования в кафе, барах, ресторанах, складских или производственных помещениях. Он увеличивает давление в воздуховоде и подходит для каналов круглого сечения диаметром 31,5 см. Однофазный электродвигатель потребляет минимум электроэнергии, оснащен внешним ротором и разработан для длительной работы без перерыва.

Уровень защиты IP 44 позволяет использовать прибор не только внутри, но и на улице. Устройство выдерживает резкие перепады температуры. Загнутые назад лопасти хорошо отбалансированы. Это значительно увеличивает срок службы прибора. Регулярного технического обслуживания модель не требует. Корпус сделан из оцинкованной стали, которая не подвержена коррозии.

Достоинства

• Высокая производительность – 2200 м3/ч;
• Небольшой вес;
• Монтируется в любом положении;
• Продается во многих магазинах и интернете.

Недостатки

• Высокая цена – от 13 000 рублей;
• Работает шумно.

Мощность Dospel WK 315 настраивается с помощью регулятора оборотов RP 300 и RN 300. Однако их нужно докупать отдельно от вентилятора.

Zilon ZFO 200

Самый малошумный центробежный вентилятор для воздуховодов диаметром 20 см из представленных в рейтинге моделей. Корпус из композитного полимера имеет малую отражающую способность. К тому же материал не разрушается при использовании в агрессивной среде. Это делает прибор тише и долговечнее пластиковых вариантов. Встроенные термоконтакты с автоматическим перезапуском защищают двигатель от перегрева. Скорость вентиляторов регулируется плавно, без скачков мощности. ZFO 200 ставится прямо в воздуховоды круглого сечения. Монтировать прибор можно в любом положении, это не влияет на качество работы.

Достоинства

• Электродвигатель с балансировкой в 2-х плоскостях;
• Класс электроизоляции II;
• Не подвержен коррозии;
• Диапазон рабочих температур от -30 до +60 градусов.

Недостатки

Не везде продается.

Ванвент ВКВ-315Е

Модель входит в лучшие канальные вентиляторы для круглых воздуховодов с встроенным управлением. С помощью ЕС-контроллера можно дистанционно управлять прибором на основании сигналов таймера, датчиков температуры, влажности или других внешних устройств. Даже при длительной работе без перерыва прибор практически не нагревается, не нуждается в дополнительном охлаждении.

Контроль работы устройства полностью автоматизирован. В конструкции есть защита от перегрева, блокировки ротора, перекоса фаз или других сбоев. Эти опции увеличивают срок службы Ванвент ВКВ-315Е. Двигатель находится внутри рабочего колеса, благодаря чему невозможно повредить его снаружи. Такая конструкция обеспечивает низкий уровень шума – не выше 67 дБ. Корпус сделан из высококачественной оцинкованной стали, которая не боится влаги и не подвержена коррозии.

Достоинства

• Экономит электроэнергию;
• Не требует частого обслуживания;
• Компактный размер;
• Надежный двигатель.

Недостатки

Дорого.

Модель рекомендована для помещений, где нужна мощная принудительная вентиляция – в супермаркетах, отелях, аэропортах, кинотеатрах, на вокзалах.

Классификация систем вентиляции

Системы классифицируют по разным критериям:

• способу подачи;
• назначению;
• способу воздухообмена;
• конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения

При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

• естественная;
• механическая;
• смешанная.

Выполняют проектирование вентиляции, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате

Поэтому важно наладить между помещениями хороший воздухообмен

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Особенности выбора

Выбирая канальный вентилятор, необходимо знать некоторые параметры и технические характеристики:

Производительность. Чтобы вентилятор выполнял свою работу в полной мере, при выборе нужно знать площадь помещения и количество проветриваний за час. Произведение таких данных будет показывать производительность вентилятора. Зная все показатели можно подобрать самый подходящий вариант. Но специалисты советуют, что нужно взять вентилятор с немного большей мощностью для гарантированного обеспечения вентиляции.

Уровень шума. Каждый вентилятор оснащен двигателем, который создает определенные звуки. Если шум будет выше 35 дБ, то это плохо будет влиять на психическое состояние людей

Поэтому очень важно учитывать уровень шума, который будет создавать прибор. Главное, он не должен быть свыше 30 дБ

Такие данные можно посмотреть в паспорте всех данных, который прилагается к любой технике.

Безопасность. Прибор обязательно должен быть оснащен влагоотталкивающей изоляцией. Нельзя допустить попадание влаги в сам механизм. Это может привести к замыканию и даже к пожару. Поэту стоит внимательно отнестись к этому вопросу.

Функциональность. Существуют стандартные вытяжки – они являются обычными системами с обратным клапаном, который блокирует поступление плохого воздуха в помещение. Она срабатывает на свет, но при его выключении вентилятор также останавливается. Это становится неудобным, ведь не всегда за короткий срок вся влага успевает уйти.

Также есть автоматические вытяжки, которые оснащены таймером. Этот таймер дает работать прибору еще 25 минут, после выключения света. Специальный датчик влажности дает сигнал на включение при увеличении влаги и автоматически отключается спустя определенное время, которое устанавливается пользователем.

Устройство вытяжного промышленного вентилятора и принцип работы

Общее устройство промышленных вентиляторов представляет собой конструкцию, состоящую из нескольких элементов:

• Рабочее колесо с лопастями.
• Корпус, к которому крепится защитный кожух и защитная сетка.
• Электродвигатель, соединенный напрямую или при посредстве редуктора с рабочим колесом.

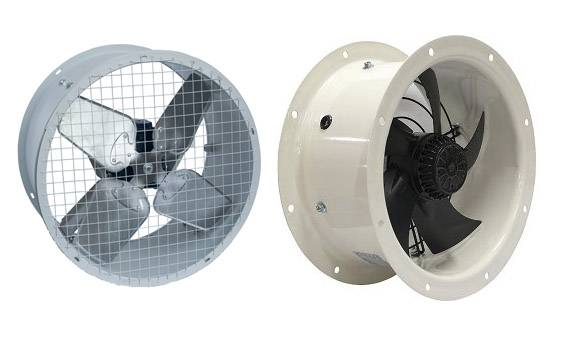

Конструкция осевого вытяжного вентилятора

Особых требований к бесшумности работы обычно не предъявляется, поэтому промышленные вентиляторы обычно отличаются высоким уровнем шума: на промышленных предприятиях это обычно не воспринимается как критический недостаток. Если же техническим регламентом требуется установить лимит уровня шума (например, в лечебных, административных учреждениях), можно подобрать модели с улучшенной шумоизоляцией.

При включении устройства, за счет вращения рабочего колеса с закрепленными лопастями, создается воздушная тяга. Загрязненный воздух засасывается вентилятором и направляется в воздушные короба, откуда, через выходные вентиляционные отверстия выбрасывается наружу здания.

В некоторых модификациях удаление воздуха из цехов производится напрямую, через отверстия в стенах или окна.

Классификация вентиляторов по основным параметрам

Вентиляторы – механические приборы, предназначенные для перемещения, подачи или отсоса воздушных и газовых масс. Циркуляция воздуха происходит за счет разности давлений между каналом входа и выхода вентиляционной установки.

Вентиляторы используются повсеместно. Незаменимы приборы при обустройстве приточно-вытяжного вентиляционного комплекса здания, обдуве рабочих элементов в кондиционерах и устройствах обогрева.

Вентиляторы рассчитаны на работу с газами, степень сжатия которых не превышает 1,15. При этом разность показателей давления на входе/выходе ограничена 15 кПа – при большем показателе используют компрессор

Общая классификация вентиляционных установок базируется на разных параметрах.

Среди основных критериев градации можно выделить:

• конструкция и принцип работы устройства;
• назначение и условия функционирования вентилятора;
• способ установки;
• методы соединения прибора с электродвигателем;
• технические особенности: степень защиты IP, создаваемое давление, потребляемая мощность, частота вращения, КПД и уровень акустического давления.

По типу конструкции выделяют пять модификаций вентиляторов: осевые, центробежные, диагональные, диаметральные и безлопастные.

Диагональные и диаметральные агрегаты считаются разновидностью двух основных групп вентустановок: осевых и центробежных. Принципиально отличаются от своих собратьев новые безлопастные изделия

Исходя из условий эксплуатации, разделяют следующие виды газодувных машин:

• приборы общего использования;
• вентиляторы особого назначения.

К первой группе относятся агрегаты, рассчитанные на работы с воздушными и неактивными газовыми потоками, температура которых не превышает +50°С. Вторая группа включает спецоборудование: термостойкие, взрывозащищенные, пылевые, коррозионно-устойчивые и дымоудаляющие.

По способу монтажа различают:

• стандартные – установка осуществляется на опору;
• крышные – монтаж на кровле здания;
• канальные – размещаются внутри вентиляционного воздуховода;
• многозональные – модели, рассчитанные на подсоединение к нескольким воздушным каналам.

В качестве привода вентиляционной установки используются электродвигатели.

Возможно несколько способов сцепки движка с крыльчаткой:

• непосредственное соединение;
• клиноременная передача;
• бесступенчатая сцепка.

После определения подходящего вида вентилятора подбираются модель с оптимальными техническими характеристиками.

В учет берется площадь обслуживания, место установки, допустимый уровень шума, влажность помещения, необходимость защиты прибора от попадания посторонних предметов

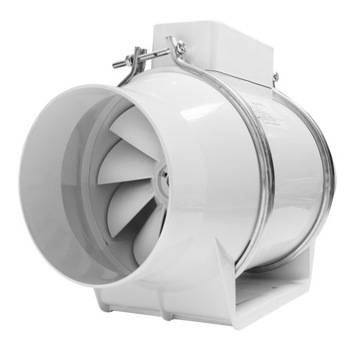

Как правильно установить канальный вентилятор

Из выше показанного фото можно сделать заключение, что сам прибор подбирается по диаметру воздуховода. К примеру, если устанавливается в систему вытяжной вентилятор 100 мм диаметром, то и воздуховод должен быть именно такого размера.

Правила установки канального вентилятора

1. Итак, монтаж начинается с разборки самого аппарата. Надо открутить хомуты и вытащить сам вентилятор.
2. После чего поставку с двумя патрубками, которые соединены между собой жестко, а чаще являются единой частью, монтируют в воздуховодную разводку. То есть, патрубки вставляют в два конца труб, между которыми устанавливается вентилятор.
3. Подставку или кронштейны крепят к стене или потолку, или к любой другой ровной поверхности (колоны, арки и прочие), возле которой проходит трубная разводка. Крепление производится на дюбели и саморезы.
4. Вставляется на свое место вентилятор, крепится к патрубкам хомутами, под которыми уложены резиновые прокладки.

Установка вентилятора между воздуховодами
