Как сделать турбодефлектор своими руками

турбодефлектор своими руками

Простая конструкция турбодефлектора легко собирается самостоятельно. Сначала делается чертеж. Вырезается картонная выкройка для каждого элемента. Бумага прикладывается к металлическому листу и обводится маркером. Затем вырезается деталь болгаркой или ножницами по металлу. Отверстия для болтового соединения сверлятся в нужных точках.

Расчет размера деталей:

• высота изделия = 1,6 ширины трубы;
• диаметр диффузора на 1,2 больше ширины трубы;
• крышка равна по ширине 2-м диаметрам трубы.

Дефлектор Григоровича или обычная модель-флюгера лучше всего подходит для самостоятельной сборки.

Сначала изготавливается посадочная часть. В центре этой детали закрепляется вертикальная трубка, в которую вставляется подшипник. Она отвечает за вращение дефлектора. Трубка фиксируется к посадочной части 4-мя металлическими пластинами. Затем нужно вставить в подшипник металлический прут. Резьба нарезается на верхней части прута. Сверху на прут устанавливается верхний обтекатель. Это круглая металлическая пластина, которая должна быть на несколько сантиметров шире посадочной части. В центре обтекателя сверлится отверстие для крепления. Деталь можно зафиксировать обычной гайкой. Также подходят заклепки или сварка, но при самостоятельном изготовлении удобнее использовать болтовые соединения.

Затем изготавливаются одинаковые лопасти. Чтобы вырезать детали подходящей формы, нужно найти чертеж. После этого по краям лопастей делаются отверстия для крепления. Далее необходимо согнуть лопасти так, чтобы они все были одинаковыми. Для этого лучше изготовить шаблон.

Лопасти крепятся сверху к обтекателю, а внизу – к металлическому кольцу, диаметр которого немного больше посадочной части.

Лучшие радиальные канальные вентиляторы

Радиальные вентиляторы используются в основном в больших промышленных помещениях. Их КПД существенно отличается от устройств, описанных выше. Команда ВыборЭксперта изучила предложения производителей в этом сегменте и выбрала 3 мощные и надежные модели среди центробежных устройств.

Dospel WK 315

Экономичный полупрофессиональный канальный вентилятор для вытяжки, который рекомендован для использования в кафе, барах, ресторанах, складских или производственных помещениях. Он увеличивает давление в воздуховоде и подходит для каналов круглого сечения диаметром 31,5 см. Однофазный электродвигатель потребляет минимум электроэнергии, оснащен внешним ротором и разработан для длительной работы без перерыва.

Уровень защиты IP 44 позволяет использовать прибор не только внутри, но и на улице. Устройство выдерживает резкие перепады температуры. Загнутые назад лопасти хорошо отбалансированы. Это значительно увеличивает срок службы прибора. Регулярного технического обслуживания модель не требует. Корпус сделан из оцинкованной стали, которая не подвержена коррозии.

Достоинства

• Высокая производительность – 2200 м3/ч;
• Небольшой вес;
• Монтируется в любом положении;
• Продается во многих магазинах и интернете.

Недостатки

• Высокая цена – от 13 000 рублей;
• Работает шумно.

Мощность Dospel WK 315 настраивается с помощью регулятора оборотов RP 300 и RN 300. Однако их нужно докупать отдельно от вентилятора.

Zilon ZFO 200

Самый малошумный центробежный вентилятор для воздуховодов диаметром 20 см из представленных в рейтинге моделей. Корпус из композитного полимера имеет малую отражающую способность. К тому же материал не разрушается при использовании в агрессивной среде. Это делает прибор тише и долговечнее пластиковых вариантов. Встроенные термоконтакты с автоматическим перезапуском защищают двигатель от перегрева. Скорость вентиляторов регулируется плавно, без скачков мощности. ZFO 200 ставится прямо в воздуховоды круглого сечения. Монтировать прибор можно в любом положении, это не влияет на качество работы.

Достоинства

• Электродвигатель с балансировкой в 2-х плоскостях;
• Класс электроизоляции II;
• Не подвержен коррозии;
• Диапазон рабочих температур от -30 до +60 градусов.

Недостатки

Не везде продается.

Ванвент ВКВ-315Е

Модель входит в лучшие канальные вентиляторы для круглых воздуховодов с встроенным управлением. С помощью ЕС-контроллера можно дистанционно управлять прибором на основании сигналов таймера, датчиков температуры, влажности или других внешних устройств. Даже при длительной работе без перерыва прибор практически не нагревается, не нуждается в дополнительном охлаждении.

Контроль работы устройства полностью автоматизирован. В конструкции есть защита от перегрева, блокировки ротора, перекоса фаз или других сбоев. Эти опции увеличивают срок службы Ванвент ВКВ-315Е. Двигатель находится внутри рабочего колеса, благодаря чему невозможно повредить его снаружи. Такая конструкция обеспечивает низкий уровень шума – не выше 67 дБ. Корпус сделан из высококачественной оцинкованной стали, которая не боится влаги и не подвержена коррозии.

Достоинства

• Экономит электроэнергию;
• Не требует частого обслуживания;
• Компактный размер;
• Надежный двигатель.

Недостатки

Дорого.

Модель рекомендована для помещений, где нужна мощная принудительная вентиляция – в супермаркетах, отелях, аэропортах, кинотеатрах, на вокзалах.

Классификация вентиляционных дефлекторов

Классифицировать устройства можно по нескольким основаниям:

• по моделям – «ЦАГИ», Григоровича, Astato, ротационная турбина вентиляции, дефлектор в виде буквы Н и флюгер типа «Сачок» или «Капюшон»;
• по форме навершия – плоские, полукруглые, с открывающейся крышкой, двускатные, шарообразные;
• по принципу работы – статичные и ротационные;
• по месту установки – изделия на дымоход, цокольные, для кондиционера и на крышу.

Рассмотрим подробнее наиболее популярные варианты, зарекомендовавшие себя в деле.

Модель «ЦАГИ» названа так в честь места разработки – Центрального института аэрогидродинамики. Представляет собой классический вариант конической насадки с защитной крышкой, помещённой внутрь цилиндрического экрана. Последний обеспечивает отсутствие обратной тяги даже в больших воздуховодах.

Дефлектор Григоровича состоит из конического диффузора и обратного колпака, скреплённых в единую конструкцию. Причём сужение обоих элементов направлено друг к другу. Таким образом достигается двойной эффект, увеличивающий КПД устройства.

Насадки от французской фирмы Astato оснащены электрическим вентилятором для усиления тяги. Степень разряжения, необходимая для полноценного функционирования всей системы, оказывается большей, чем в аналогах, действующих только за счёт ветра.

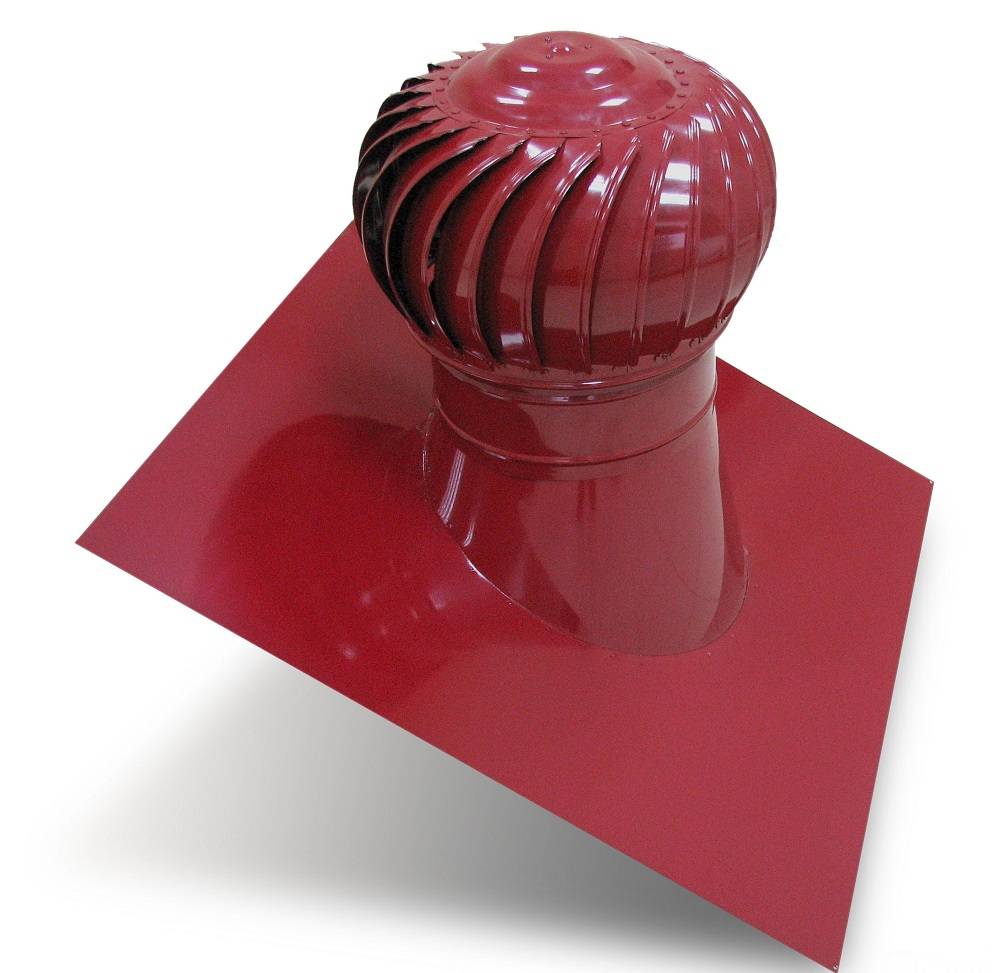

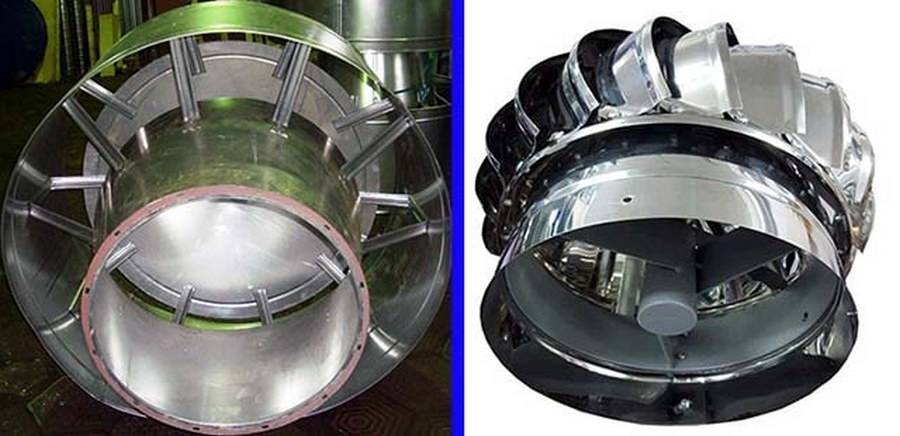

Ротационная турбина имеет шарообразный колпак, являющийся металлическим барабаном с множеством лопастей. Материал изготовления достаточно тонок и лёгок, чтобы вращение турбины осуществлялось даже при скорости ветра в 0,5 м/с. Эффективность работы выше статических моделей в 2–4 раза, однако есть существенный минус конструкции – она абсолютна непроизводительна в полный штиль.

Техническое изделие в виде буквы Н по сути является классическим вариантом, производительность которого увеличена как минимум вдвое за счёт необычной формы насадки. Два дефлектора, в соединении напоминающие букву Н, смонтированы на одну трубу. Именно она крепится на вентиляционную шахту.

Флюгер «Капюшон» представлен поворотным колпаком, улавливающим направление ветра и несколькими нависающими друг над другом козырьками. Они выполняют роль диффузора и одновременно защищают от осадков. Ветер, проходя сквозь козырьки, получает ускорение. Тем самым над трубой образуется разреженное пространство, куда стремится воздух из помещения.

Преимущества и недостатки стандартной конструкции

Если говорить о сильных сторонах использования дефлектора, то сразу можно отметить отличные защитные функции, которые помогают избежать попадания каких-либо атмосферных осадков. Кроме того, защищает дефлектор и от разного рода загрязнений. Это достигается за счёт его зонтообразной конструкции. Также достоинством можно считать и эффективное выполнение своих прямых задач, если правильно выполняется принцип действия вентиляционного дефлектора.

Что касается недостатков, то к их числу можно отнести то, что может возникать ситуация отражения воздушных масс от конуса, что ведёт к некоторому снижению эффективности работы вентиляционного дефлектора. С целью предотвращения таких ситуаций могут использоваться приспособления, которые включают в себя два конуса, соединённых между собой основаниями. Что касается дополнительного конуса, располагаемого снизу, то его основная задача состоит в выводе дыма наружу.

Изготовление своими силами

Технологию сборки колпака предлагаем пояснить на примере насадки типа ЦАГИ. Детали вырезаются из оцинкованной стали толщиной 0.5 мм, между собой скрепляются заклепками или болтами с гайками. Конструкция вытяжного элемента представлена на чертеже.

Для изготовления понадобится обычный слесарный инструмент:

• молоток, киянка;
• ножницы по металлу;
• дрель электрическая;
• тиски;
• приспособления для разметки — чертилка, рулетка, карандаш.

Ниже в таблице указаны размеры деталей дефлектора и окончательный вес изделия.

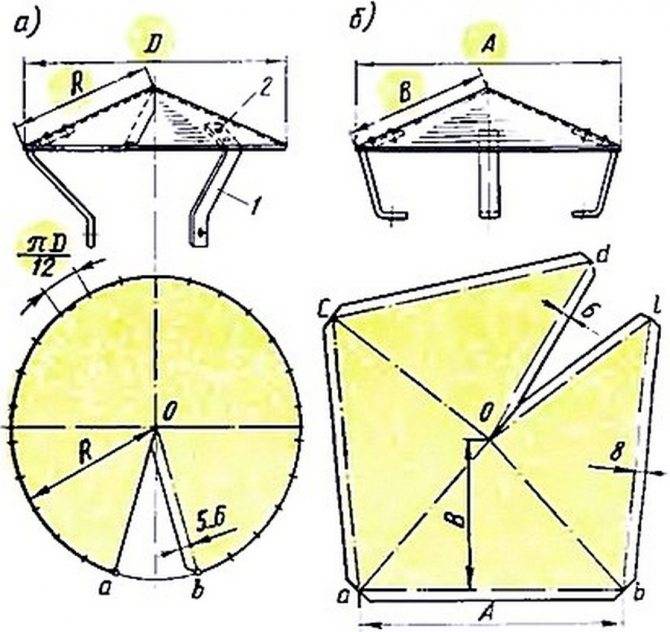

Выкройка и чертеж зонта под колпак диаметром 100 мм

Алгоритм сборки следующий. По разверткам вырезаем ножницами заготовки зонта, диффузора и обечайки, скрепляем между собой заклепками. Раскрой обечайки не представляет сложности, развертки диффузора и зонта показаны на чертежах.

Готовый дефлектор насаживается на оголовок, нижний патрубок стягивается хомутом. На квадратную шахту придется сделать или купить переходник, чей фланец прикрепляется к торцу трубы.

Этапы монтажа

1. Если вентканал располагается на расстоянии более 3 метров от конька: его отверстие должно находиться не ниже, чем условная линия, проходящая от горизонтальной линии конька вниз с уклоном в 10º.
2. Если вентканал располагается на расстоянии от 1.5 до 3 метров от конька: его отверстие может проходить на уровне конька.
3. Если вентканал располагается на расстоянии до 1.5 метра до конька: его отверстие должно как минимум на 50 см выводиться выше над уровнем конька.

Возможные неполадки и их решение

1. Ухудшение работы: замедление вращения, посторонний шум при вращении. Возможная причина — механическое повреждение (к примеру, если рядом с домом растет дерево — на дефлектор может упасть ветка, или пластины может погнуть сильный град). В этом случае нужно осмотреть турбодефлектор, по возможности — демонтировать и починить его.
2. Резкое падение или полное отсутствие тяги в воздуховоде в сильный мороз. Возможная причина — обмерзание. Это можно заметить только при осмотре (либо подняться на крышу, либо с земли — если дефлектор хорошо видно). Для решения проблемы придется либо дожидаться повышения температуры, либо подниматься наверх и очищать изделие от наледи.
3. Полная остановка вращения, замедление вращения. Возможная причина — заклинивает подшипники (если визуально не видно других повреждений). В этом случае турбину придется снимать, и смазывать либо заменять подшипники.

Чтобы предотвратить проблемы — достаточно 1 раз в год осматривать пластины и смазывать подшипники. Делать это лучше всего после зимы — поскольку сильные морозы являются наиболее «опасным» сезоном для таких изделий.

Для смазки подшипников подойдет литол. Чтобы обновить смазку, нужно:

1. Снять турбину.
2. С помощью съемника разжать стопорное кольцо.
3. Подшипники — смазать (либо заменить, по необходимости), и провести сборку и установку изделия на место.

Что собой представляют турбодефлекторы и флюгеры

Конструкции можно смело объединить в одну группу, потому как они не только похожи друг на друга, но и имеют сходный принцип работы

Если рассматривать чертежи турбодефлекторов, можно обратить внимание на то, что отличительной чертой приборов является сферическая форма ротационных устройств с лопастями в виде полукругов, которые вращаются под действием силы ветра. В этом случае разреженный воздух, повышающий эффективность работы вытяжки, образуется внутри сферы над оголовком трубы

Продуктивность флюгера обеспечивается благодаря тому, что лопасти прибора всегда разворачиваются «спиной» к ветру, тем самым предотвращая попадание потоков воздуха внутрь канала. За корпусом конструкции образуется зона низкого давления, так называемая аэродинамическая тень, способствующая быстрому выводу загрязненного воздуха из вертикального канала.

Среди преимуществ вентиляционного турбодефлектора выделяются:

• защита вентиляционного канала от перегрева летом, что позволяет снизить расходы на охлаждении помещения в жаркие дни;
• предупреждение образования конденсата под кровлей за счет регуляции температуры в жару;
• отсутствие необходимости подключения прибора к электрической сети;
• обеспечение эффективной работы, потому как продуктивность турборефлектора в некоторых случаях на 200% выше, чем у статических моделей.

Главное преимущества турбодефлектора — это отсутствие надобности подключения прибора к электросети

Насадка имеет привлекательный внешний вид. Прибор выглядит как элегантный шарообразный колпак. После установки дефлектора из шахты и подкровельного пространства самостоятельно вытягиваются избыточное тепло, влага, мелкие загрязнения и пары угарного газа. Благодаря этому увеличивается срок использования важных конструктивных элементов здания.

Перед приобретением вентиляционного турбо дефлектора следует ознакомиться и с основными негативными сторонами прибора:

• если на улице отсутствует ветер, лопасти конструкции не будут вращаться и, соответственно, тяга не улучшится;
• узлы вращения дефлектора требуют постоянного обслуживания, как минимум проведения регулярной смазки;
• если вовремя не заметить, возможно полное или частичное обмерзание насадки;
• особенности конструкции не позволяют прибору надежно защищать вентиляцию от проникновения осадков, особенно в ветреные дни;
• при сильном ветре присутствует вероятность того, что заклинивший флюгер потеряет целостность.

Колпак Григоровича

Устройство, которое называют колпаком Григоровича, объединяет такие узлы:

•  Конус обратного типа.
•  Защитный колпак или зонт.
•  Диффузор.

Последняя деталь представлена также в виде усеченного конуса, но на трубу его надевают широкой частью. Ее сечение должно быть шире, чем у оголовка. Клапан так же, как и в предыдущем варианте, обеспечивает защиту. Под колпаком помещается обратный конус, обращенный вершиной вниз. Он не допускает, чтобы воздух скапливался под зонтом, и обеспечивает создание потока воздуха при взаимодействии с диффузором. Вентиляционный дефлектор этого вида действует в двух направлениях по принципу эжекции.

Дефлекторы Григоровича

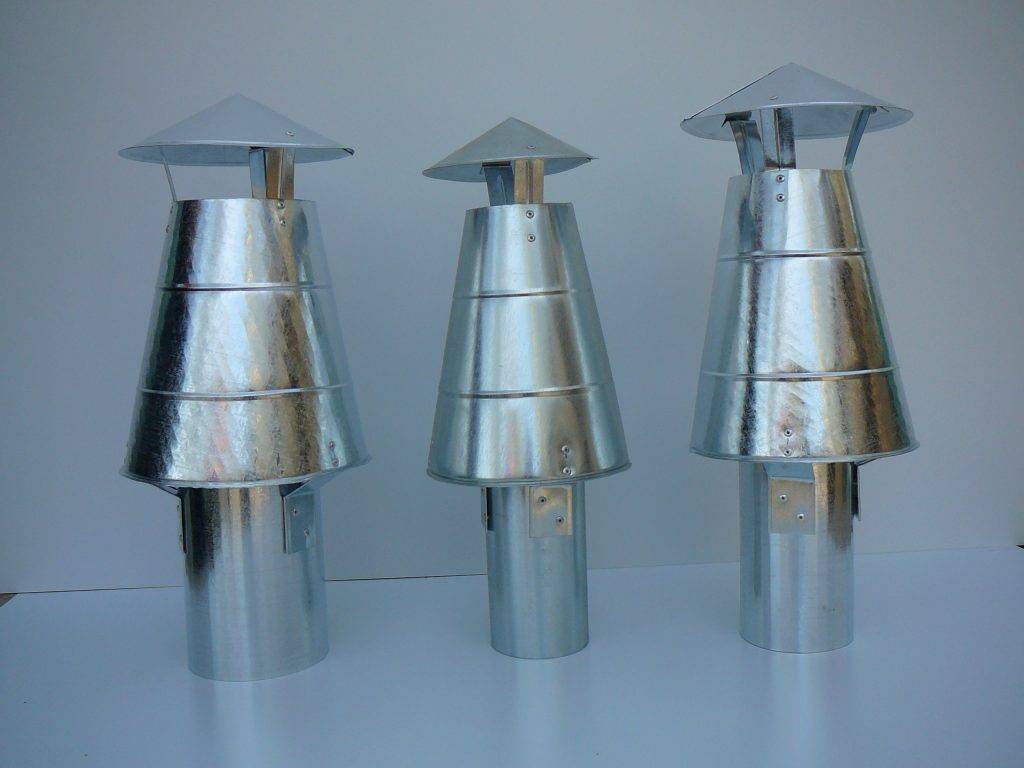

Для изготовления своими руками необходимо вырезать из оцинкованной стали круг и удалить из него сектор. Таким способом получается конический колпак, который и является целью проведенной работы. Закрепить его на конце вытяжной трубы можно на трех стойках, изготовленных из полосок того же металла.

Вместе с основной функцией это изделие является защитой устья вытяжного канала от загрязнения мусором. Для этого боковины устройства обтягиваются металлической сеткой с ячеей не более 5 миллиметров.

Дефлекторы – флюгарки

В основе конструкции этого прибора заложен тот же принцип – изменение скорости потока воздуха при огибании им диффузора. В результате над устьем вытяжной трубы создается разреженная зона, способствующая ускоренному извлечения воздуха из системы.

Но эти устройства являются родоначальником и самым ярким представителем класса дефлекторов – флюгарок. Их особенность состоит в способности ориентироваться по ветру, для чего в конструкции применяется специальный киль.

Все устройство монтируется на вертикальной оси, но требования к ней гораздо ниже, чем для роторных устройств, поскольку ось используется только для ориентирования изделия в пространстве.

Формы флюгарок могут быть самыми разнообразные, при этом принцип действии не изменяется.

Необходимо отметить, что разнообразие конструкций устройств для усиления тяги бесконечно. Сочетание действующих факторов и смешение конструкций настолько развито, что в ряде случаев нет возможности отнести устройство к тому или иному виду. Да в этом и нет необходимости – главное, чтобы оно исправно работало. Немаловажным фактором является и внешний вид изделия.

Дефлектор на вытяжную трубу своими руками

Смотреть видео

Ставя себе такую задачу, нужно, прежде всего, определиться с его размерами. От этого будет зависеть выбор материала и потребность в нем

Для обеспечения работоспособности важно соответствие соотношении габаритных размеров, которое можно определить по специальной таблице:

Разновидности бытовых вентиляционных моделей

Бытовые вентиляторы дополнительно классифицируются по месту установки.

Оконные. Прибор монтируется в форточку или стену возле окна, воздуховод отсутствует. Такое оборудование преимущественно используется в общественных заведениях: кафе, парикмахерских и т.д. Самостоятельная врезка в установленные ПВХ-окна проблематична.

Оконные вентиляторы производятся с круглым и квадратным профилем. Некоторые модели оснащаются обратным клапаном, препятствующим проникновению пыли вовнутрь жилья

Кухонные. Выводят пары и различные запахи, возникающие во время готовки. Вентилятор монтируется непосредственно в вытяжной зонт. Исходя из конструкции различают плоские, купольные и встроенные вытяжки. Кухонные вентиляторы должны быть жаропрочными и иметь внешнюю защитную сетку.

Оборудование для санузла. Для повышения эффективности вытяжной вентиляции туалета и ванной комнаты используются накладные настенные и потолочные вентиляторы. Компактные агрегаты экономичны и просты в установке.

Внутренняя часть корпуса помещается в вентканал, а наружная выступает и закрывается вентиляционной решеткой. В ванной комнате целесообразно использовать вентилятор с гидродатчиком

Независимо от типа выбранного вентилятора, особое внимание следует уделить маркировке прибора, а именно – степени защиты IP. Стандарт IP характеризует защищенность оборудования в не агрессивной среде

Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защищенности от проникновения посторонних предметов, пыли и контакта с руками

Уровень защиты от попадания вовнутрь корпуса влаги указывает вторая цифра маркировки.

Высока вероятность проникновения воды в приборы со значением «0». Они допустимы к установке только в «сухих» помещениях. Наивысшая степень защиты «8» гарантирует сохранность вентилятора при полном погружении в воду

Дефлекторы систем вентиляции

Устройство и принцип действия

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

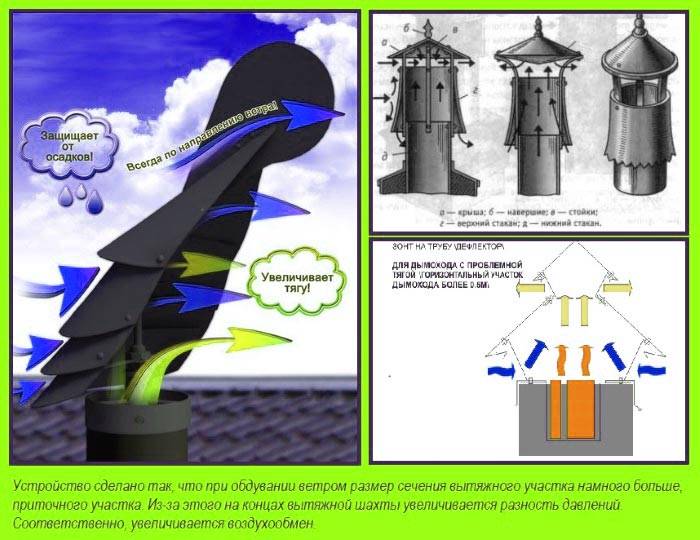

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

На схеме показаны потоки ветра (рис. а) и потоки воздуха на выходе из канала (рис. б), а также зоны повышенного и пониженного давления (отмечены символами «+» и «-«).

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

1. Диффузор. Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае оголовок трубы будет «нижним стаканом»;
2. Зонт или колпак. Выполняет защитную функцию, как и в предыдущем примере;
3. Обратный конус. Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Устройство конструкции Григоровича.

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

• Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
• Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
• Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
• Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
• Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
• Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

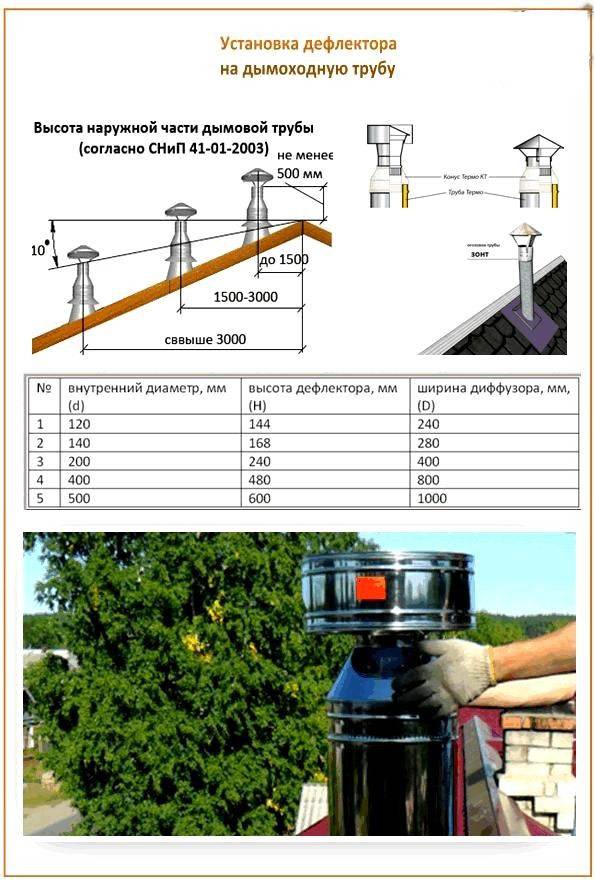

Таблица размеров изделий для разных диаметров оголовка воздуховода.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Как устроен?

Устройство дефлектора достаточно стандартно, каждая из его разновидностей состоит из следующих элементов: специальных стаканов, фиксаторов для удержания на поверхности крыши, а также патрубка. При этом нижний стакан-цилиндр имеет ровное строение, а внешний – расширен к низу. Они надеты друг над другом, а наверху установлена крышка. Верхняя часть каждого цилиндра завершается отбоями в виде колец, помогающих изменять направленность воздушных потоков.

Установка отбоев производится так, чтобы наружные воздушные потоки осуществляли подсос через свободное пространство между кольцами и убыстряли вывод отработки из вентиляции.

Как сделать чертеж

Выполнив рекомендации по подготовке к работам, можно приступать к выполнению чертежа. Исходить можно из готовой таблице данных, в которой будут указаны все размеры будущего вентиляционного дефлектора.

Внутренний d,мм	120	140	200	400	500
Высота устройства Н, мм	144	168	240	480	600
Ширина диффузора D, мм	240	280	400	800	1000

В случае если в указанной таблице нет данных конкретного размера, который необходимо соорудить, то существует формула, по которой можно рассчитать индивидуальные параметры:

• ширина диффузора (D) = 2 * внутренний диаметр.
• высота устройства (Н) = 1,7 * внутренний диаметр.

Достоинства и недостатки турбодефлектора

В пользу использования турбины можно привести следующие аргументы:

1. Быстрый обмен воздуха. Вращающаяся голова турбины способствует быстрому воздухообмену в вентиляционной шахте, препятствует образованию обратной тяги, защищает пространство кровли от скопления конденсата. Эффективность работы ротационного устройства гораздо выше, чем обычного дефлектора.
2. Не потребляет электрическую энергию, в отличие от электровентиляторов, а работает благодаря силе ветра. Это ставит турбодефлектор в ряд экономически выгодных устройств.
3. Средний срок службы при регулярном обслуживании и правильном монтаже — около 100 тыс. часов или 10 лет, модели из нержавеющей стали могут служить до 15 лет. Это в три раза дольше, чем время работы вентиляторов.
4. Защита от осадков. Препятствует попаданию в вентиляционные каналы снега, града, дождя. Может использоваться в регионах с сильными и частыми ветрами.
5. Компактная и легкая конструкция. Устройства с диаметром основания больше 200 мм весят значительно меньше, чем дефлектор ЦАГИ. Модель самого большого размера (680 мм) весит всего лишь около 9 кг, в противовес ему дефлектор ЦАГИ с тем же диаметром основания может весить около 50 кг.
6. Легкий монтаж не требует специальных знаний и навыков.

Достоинств у турбодефлектора для вентиляции, несомненно, много, но существуют и недостатки.

Против его применения говорят такие факты:

• Устройство достаточно дорогое по сравнению с обычными дефлекторами.
• Неблагоприятные атмосферные условия, такие как отсутствие ветра, повышенная влажность и отрицательные температуры могут привести к полной остановке. При этом нужно отметить, что обледенению подвижные турбины подвергаются все же в значительно меньшей степени.
• Дефлектор нельзя использовать как основное средство для удаления загрязненного воздуха в помещениях с повышенными требованиями к вентиляции: в медицинских лабораториях и на производствах, работа которых связана с химическими и взрывоопасными веществами.

Цена ротационного дефлектора довольно высока по сравнению со статичными устройствами, зависит от используемого материала для изготовления — нержавейки, стали с полимерным покрытием, оцинкованной стали.

Но эффективность работы окупает все затраты.

Конструкционные особенности

Дефлектор ЦАГИ и другие модели выполняются по форме сечения вентиляционной прохода. Состоят они из следующих деталей:

• Патрубка, закреплённого на оголовке трубы.
• Конусообразного диффузора, зафиксированного на патрубке.
• Кольца, смонтированного на наружной стороне диффузора.
• Зонтика (колпака), предназначенного для защиты канала от проникновения посторонних предметов.
• Ножек для крепления колпака.
• Фиксирующих кронштейнов.

Зонт может быть выполнен в разных формах:

• Плоским. Наиболее простой вариант, который легко сделать из листовой стали либо меди.
• Съёмным. Удобен для дымохода, требующего частых чисток.
• Двускатным. Обеспечивает самую лучшую защиту от осадков.
• Закруглённым. Отличается эстетичным внешним видом.

Дефлектор ЦАГИ своими руками

Есть в наличии весь модельный ряд Vaillant, Viessmann, Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие.

Грамотное проектирование и установка систем под ключ.

Звоните: +7 (499) 110-02-51 (Москва и область).

У владельцев частных владений зачастую возникают трудности с дымоходной тягой при наличии ветреной погоды. Для устранения данной проблемы был изобретен — дефлектор вентиляционный ЦАГИ.

Чертеж дефлектора ЦАГИ

Предназначения и характеристики

Дефлектор ЦАГИ (Дефлектор Центрального аэрогидродинамического института) – фасонное изделие, монтируемое чаще на крыше на воздуховод.

Данное приспособление предназначено для выполнения нескольких функций:

1. В основном дефлектор используется для усиления тяги в вентиляционной шахте (канале);
2. Может служить зонтом защищающим от дождя и снега проем вентиляционного канала.

Устройство

Устройство дефлектора ЦАГИ не имеет сложных конструктивных особенностей и вполне может быть изготовлено своими руками при наличии определённых знаний.

Расчет деталей размера дефлектора, чертеж

При создании эскиза (чертежа) за основу берется диаметр внутренней части дымоотвода – D;

Затем при помощи таблицы подбирается ширина диффузора — D, а также и высота дефлектора – H.

Расчет размеров дефлектора Цаги

Чаще всего за основу берутся следующие данные:

• Ширина диффузора:1.2 – 1.4 d
• Ширина верхнего колпака: 1.6 – 1.9 d
• Высота: 1.6 – 1.7 d

Примечание: d – диаметр дымового канала внутри.

Заключение

благодаря немудреной и простой в изготовлении конструкции можно улучшить работу вентиляции к тому же дефлектор ЦАГИ можно сделать своими руками.

Для чего нужен дефлектор

Основное предназначение дефлектора – усиление и стабилизация тяги в дымоходе или вытяжном вентиляционном узле.

Благодаря разрежению воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая выводит наружу дым, золу, углекислый, угарный газ и другие побочные продукты горения топлива.

Кроме создания тяги, дефлектор предотвращает обратный ход отработанных газов вниз по дымоходу в помещение. Иногда ветер на крыше бывает настолько силен, что естественная тяга дымохода не может преодолеть ветровое сопротивление, из-за чего выхлоп удерживается в трубе или поступает в помещение.

Рекомендуем ознакомиться: Как правильно провести установку дымовой трубы в бане через потолок и крышу

Это противоречит нормам безопасности эксплуатации жилых зданий и сооружений. Дефлектор, работающий за счет силы ветра, направляет его в нужное русло, предотвращая эффект подавления тяги.

Еще одна важная функция дефлектора – защита патрубка дымохода или вытяжного узла от попадания атмосферных осадков, пыли, листьев и других загрязнителей внутрь. Устройство работает как колпак или козырек, закрывая собой отверстие дымохода.

Некоторые хозяева используют дефлекторы и с декоративной целью, украшая их или изготавливая в различных формах (животных, птиц).

Зачем нужен дефлектор

Для лучшего понимания вопроса приведем данные из справочной литературы. Величина местного сопротивления потоку воздуха в системах вентиляции характеризуется безразмерным коэффициентом ξ. Чем больше его значение, тем сильнее фасонный элемент – зонт, колено, шибер — замедляет движение газов по трубопроводу.

Применительно к нашим случаям коэффициент составляет:

• на выходе воздушного потока из открытой трубы любого диаметра ξ = 1;
• если канал накрыт классическим колпаком, ξ = 1.3—1.5;
• на трубе установлен зонт Григоровича с диффузором (расширение сечения), ξ = 0.8;
• насадка Волпера цилиндрическая либо звездообразная «Шенард», ξ = 1;
• дефлектор типа ЦАГИ, ξ = 0.6.

Итак, дефлектор — это насадка, которая под действием ветра создает разрежение на выходе из вертикального вентканала и таким образом уменьшает аэродинамическое сопротивление потоку. То есть, выступает усилителем тяги.

Вдобавок вытяжное устройство решает такие задачи:

• защищает воздуховод от осадков;
• не позволяет ветру задувать внутрь трубы;
• препятствует возникновению обратной тяги (опрокидывания).

Принцип работы любого дефлектора основан на двух эффектах: разрежение от ветровой нагрузки и эжекция (увлечение) медленного потока газов более быстрым. Хотя некоторые зарубежные производители реализуют механическое побуждение – попросту оснащают зонт электрическим вентилятором. Рассмотрим устройство каждой конструкции по отдельности.

В этом ракурсе хорошо видно, что сечение нижнего патрубка насадки не уменьшается, значит, скорость и давление газов не изменяется

Монтаж готовой конструкции

Осуществляется установка вентиляционного дефлектора следующим способом. Для начала следует поместить нижний цилиндр сверху на вентиляционное отверстие. Далее его нужно прикрутить посредством болтов и гаек. Что касается нижнего цилиндра, то к нему посредством хомута прикрепляют диффузор. В дальнейшем следует взять кронштейн и закрепить им обратный конус, а также колпак.

В тех случаях, когда имеет место чрезмерно просторное дымоходное отверстие, оно может быть уменьшено с помощью стальной проволоки. В этих целях её распускают и наматывают вокруг отверстия. Кроме всего прочего, рекомендуют осуществлять установку вентиляционного дефлектора примерно на 1,5-2 метра выше, чем расположен собственно уровень крыши. Объясняется это тем, что таким образом становится возможным улучшение тяги.

Зачем нужен дефлектор

Для лучшего понимания вопроса мы приводим данные из справочной литературы. Величина местного сопротивления потоку воздуха в системах вентиляции определяется безразмерным коэффициентом ξ. Чем больше его значение, тем сильнее фасонный элемент — зонт, колено, затвор — замедляет движение газов по трубопроводу.

Применительно к нашим случаям коэффициент составляет:

• на выходе воздушного потока из открытой трубы любого диаметра ξ = 1;
• если канал накрыт классическим колпаком, ξ = 1.3-1.5;
• на трубе установлен зонт Григоровича с диффузором (расширение сечения), ξ = 0.8;
• насадка Волпера цилиндрическая либо звездообразная “Шенард”, ξ = 1;
• дефлектор типа ЦАГИ, ξ = 0.6.

Итак, дефлектор — это насадка, которая под действием ветра создает разрежение на выходе из вертикального вентканала и таким образом уменьшает аэродинамическое сопротивление потоку. То есть, выступает усилителем тяги.

Вдобавок вытяжное устройство решает такие задачи:

• защищает воздуховод от осадков;
• не позволяет ветру задувать внутрь трубы;
• препятствует возникновению обратной тяги (опрокидывания).

Принцип действия любого дефлектора основан на двух эффектах: разрежении от ветровой нагрузки и выбросе (увлечении) медленного газового потока более быстрым. Хотя некоторые зарубежные производители реализуют механический стимул — просто оснащают зонт электрическим вентилятором. Мы рассмотрим устройство каждой конструкции отдельно.

Особенности монтажа

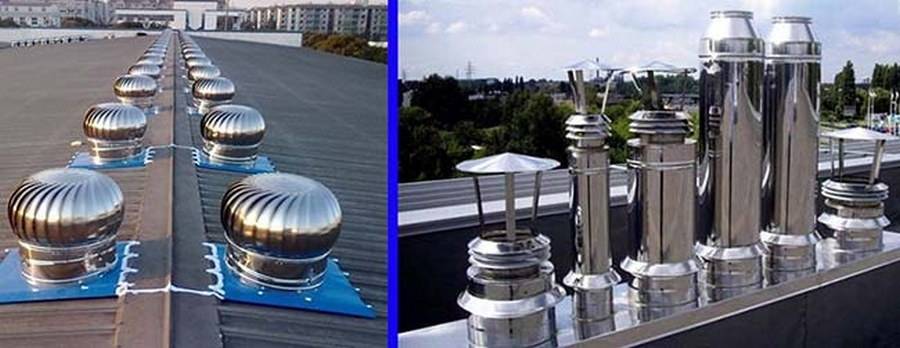

Заводской турбодефлектор – конструкция цельная, уже готовая к установке. В ней есть активная подвижная верхняя часть и основа, включающая подшипники с нулевым сопротивлением. Изделие продумано таким образом, что даже при сильном порывистом ветре его не наклонит и не снесет вниз.

Дефлектор с полимерным защитным покрытием

В завершение хотим отметить, что ротационные дефлекторы в своем сегменте являются самыми дорогостоящими. При этом потребителю предлагается выбрать подходящую конструкцию из нержавейки, оцинковки или конструкционной стали с защитным полимерным покрытием, цвет которого может подбираться под фасадное оформление. Безусловно, вид материала из которого произведен дефлектор отражается на его стоимости.
