Вентиляционные решетки для камина

Выбор вентиляционных решеток для камина

Для обустройства камина используют особые термически стойкие материалы. Однако перегрев снижает их долговечность. Эффективная вентиляционная решетка для камина организует правильную циркуляцию потоков воздуха, устраняет опасность перегрева, продлевает долговечность камина, устраняет необходимость в частых ремонтах.

При выборе следует учитывать конструктивные особенности.

Инерционный тип при прекращении движения воздуха перекрывают сечение. Но для каминов используются в основном следующие две разновидности.  Нерегулируемые решетки не позволяют управлять воздушными потоками и выполняют только защитные и декоративные функции. Наиболее эффективными являются регулируемые решетки с подвижными жалюзи, меняющими живое сечение потока. Они позволяют лучшим образом настраивать работу камина.

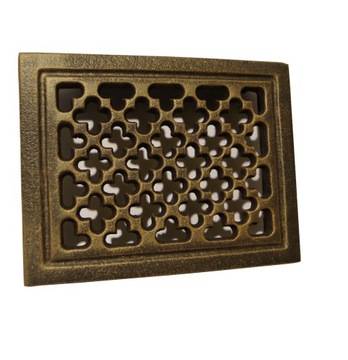

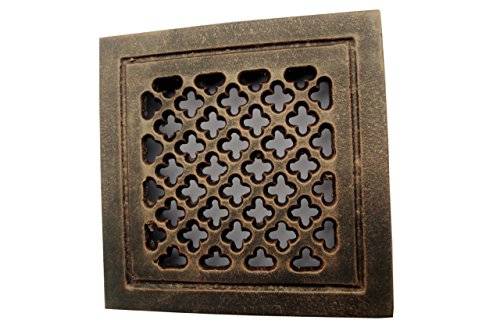

Обычно применяется решетка каминная вентиляционная квадратной, круглой, а также прямоугольной и овальной геометрии.

Важным является выбор достаточного живого сечения изделия. К примеру, для десяти киловаттного камина живое сечение решетки входа должно составлять порядка пятисот см. кв, а на выходе требуется не менее тысячи см. кв открытой площади. Необходимо использование термостойких покрытий, например, никелирования, хромирования.

Основные виды

На самом деле существует огромный выбор решеток, можно подобрать изделия на любой вкус, цвет и даже кошелек. Но, несмотря на это, все устройства имеют свои отличительные особенности, по которым их можно дифференцировать.

Первостепенный классификационный признак различия — это место и способ установки, он может быть следующим:

• наружный — этот вариант подразумевает монтаж решетки на внешней стене строения, где выходит вентиляционная труба;
• внутренний тип — чаще всего монтируется в кухне или ванной, конструкция устанавливается в проеме вытяжной шахты;
• переточный вид — такие изделия позволяют регулировать воздухообмен между смежными комнатами.

Рекомендуем ознакомиться: Разновидности и правила выбора рециркуляционной вытяжки

Что касается наружных конструкций, то они отличаются от всех остальных видов своими габаритами, высоким уровнем прочности, а также хорошей устойчивостью к резким температурным перепадам и другим внешним климатическим условиям. На них дополнительно устанавливается жесткая рама, заходящая внутрь вентиляционного отверстия. А затем ее надежно фиксируют стальными анкерами или при помощи специальных заводских распорных элементов. Именно такой способ установки считается самым надежным и долговечным.

Закрепить вентиляционную решетку внутри помещения абсолютно не сложно, это под силу сделать каждому. Эти изделия отличаются эстетичным видом, легкостью и компактностью. Для ванной комнаты желательно приобретать устройства, изготовленные из водостойкого материала, например, легкого пластика.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

• гравитационные одностворчатые;
• лепестковые;
• мембранные;
• бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Монтирование вентиляционного оборудования

Монтаж и установка вентиляционного оборудования осуществляются после выполнения всех отделочных работ, кроме чистовой отделки. Этот этап подразумевает крепеж механизмов, набор которых бывает разным, но алгоритм действий одинаков для всех.

Элементы необходимо установить в следующем порядке, начиная от входа воздуха во внутрь вентиляционного канала.

• Система очистительных фильтров.
• Калорифер, который в холодные периоды подогревает воздух. В более дорогих моделях он снабжен дистанционным управлением.
• Вентилятор.
• Рекуператор.
• Система кондиционирования для охлаждения воздушного потока в жаркий период времени. Как правило, этот блок должен стоять последним перед выходным отверстием.

Если бытовой вентиляционный канал проходит через неотапливаемую крышу, то трубы необходимо теплоизолировать. Если вентиляция подразумевает не только приточную схему, но и принудительный отток воздуха, то следующий этап – монтаж вытяжного вентилятора. В заключение осуществляют прокладку электросетей, подведение электричества к механизмам и их заземление. Если вентиляционный комплекс состоит из нескольких секций, то необходимо собирать каждую сеть отдельно и проводить предпусковые испытания каждого блока.

Приточная

Схемы монтажа могут изменяться, что обусловлено комплектацией вентиляционного комплекса.

Стандартный вариант установки подразумевает несколько этапов.

• Выбор и наметка мест для вентиляционных отверстий.
• Бурение намеченных входов и выходов с небольшим уклоном в сторону улицы, чтобы обеспечить стекание конденсата. Диаметр не должен быть меньше 12-13 см.
• Труба воздуховода отрезается с учетом необходимых размеров.
• Установка вентиляционного канала и выходных клапанов.
• Устранение щелей между трубой и стенами с помощью монтажной пены.
• Крепеж всей установки к стене или потолку.
• Установка фильтра в приточный воздуховод.
• Крепление калорифера и его подключение.
• Монтаж защитных решеток на выходные отверстия.
• Подведение электропитания.

Наиболее простой вариант приточной вентиляции – стеновой клапан. Он представляет собой пластиковую трубу, внутри которой последовательно располагаются внешний воздушный распределитель, фильтр, шумо- и термоизоляция, регулятор, распределитель внутренний. Установку подобного устройства эффективнее проводить между подоконником и радиатором. Для этого в стене штробят канал сечением 5-6 см, в который вставляется тело клапана – труба. Затем снаружи крепится внешний распределитель, а изнутри внутренний.

Вытяжка своими руками

Иногда естественной вентиляции не хватает, тогда специалисты предлагают установить дополнительную вытяжную систему, чтобы усилить отток использованного воздуха. Как правило, их устанавливают на кухне над плитой и в ванной комнате. Следует понимать, что все приборы в принудительной схеме работают от электричества. Однако обычный маломощный вентилятор можно запитать даже от регулятора лампочки в санузле.

Естественная вентиляция в квартире ориентирована на выход воздуха в единую шахту. Для того чтобы потоки из ванны и туалета не перекрывали друг друга, вентиляторы снабжают обратным клапаном. В результате воздух проникает сквозь него, но обратно выйти уже не может. Небольшие модели крепятся с помощью обычных шурупов, дюбелей или с помощью крепежных элементов, приложенных к модели производителем. Если нет навыков монтажа подобных изделий, то рекомендуется следовать инструкции, которая присутствует в комплектации любого изделия.

Вентиляционные решетки в помещении

Внутри дома монтируют как вытяжные, так и приточные решетки, а также переточные модели. Перечислим все самые популярные в быту вентиляционные решетки, которые решают разные задачи.

Пластиковые приточно-вытяжные модели легко установить своими руками. Они служат для обеспечения межкомнатного воздухообмена и выполняют декоративную функцию. Для сохранения звукоизоляции оснащаются наклонными ламелями, которые пропускают воздух, но отражают звуки. Изготавливаются из современного качественного, безопасного пластика, легки в обслуживании. В конструкцию включена снимающаяся верхняя панель – можно просто отщелкнуть элемент, вымыть решетку внутри и снова вставить панель.

Дверные решетки решают задачу межкомнатного воздухообмена, но
ставятся в дверях. Чаще всего – в ванных комнатах, кухнях и т. п. Еще одно возможное направление использования таких моделей – подоконник. Через решетку в подоконнике нагретый воздух от радиатора отопления свободно проникает в помещение. Материалом для изготовления также служит пластик.

Пластиковые решетки, монтируемые в местах выхода гофры от вытяжки на кухне. Как правило, эти изделия имеют круглое отверстие, и дополнительно оснащены девиаторами – устройствами, препятствующими обратной тяге. Изготавливаются разборными, для того чтобы их было легко почистить. Накладные модели используются в помещениях, где вентиляция имеет естественную тягу.

Монтаж металлической вентиляционной решетки внутри помещений производится как на потолки, так и на стены – в качестве элемента вентиляционных, отопительных и систем кондиционирования. Для защиты от проникновения насекомых изделия оснащаются москитными сетками.

Щелевые модели позволяют сделать вентиляционные выходы практически незаметными. Их размеры зависят от дизайна комнаты, и монтаж производится между уровнями потолка или декоративными элементами на стенах.

Как врезать решетку в подоконник: инструкция

Установить в пластиковый или ДСП-подоконник пластиковую решетку достаточно просто и с этим процессом справится любой, кто умеет работать «болгаркой» и электролобзиком. При этом объем работ будет примерно следующим:

Произвести разметку на подоконнике – обвести карандашом нижнюю часть решетки.
Чтобы линии получились ровными – откорректировать с помощью обычной школьной линейки.
«Болгаркой» или электролобзиком, по размеченным линиям, произвести распилы.
Удалить вырезанную часть подоконника.
Наждачной бумагой обработать места распилов, удаляя острые заусенцы

Работу выполнять осторожно, не поцарапав саму подоконную доску.
В прорези вставить решетку таким образом, чтобы жалюзи «открывались» навстречу оконной раме и теплый воздух направлялся на стекла.
Решетку можно приклеить на полимерный клей. Но, чтобы не затруднять уход за ней, рекомендуется не укреплять таким образом

Такой монтаж не обязателен и потому его проведение зависит от предпочтений заказчика.
Перед окончательной установкой вентрешетки, пыль от вырезания отверстий, собрать пылесосом.

Монтировать вентиляционную решетку в подоконник из пластика или дерева можно своими руками. Каменные, бетонные и другие подоконники – лучше доверить квалифицированным специалистам.

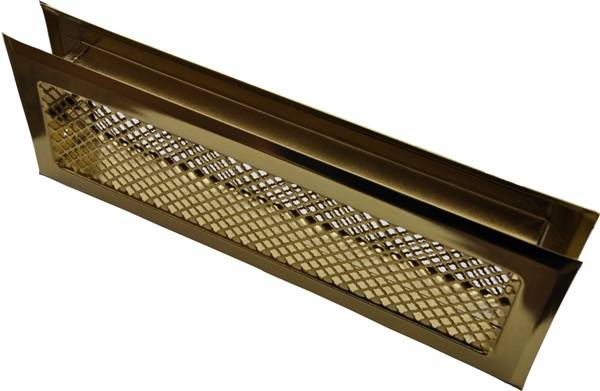

Виды конвекционных решёток для подоконника

Как уже отмечалось, сегодня можно найти абсолютно любой подоконный элемент подобного плана не только по цвету, но и по виду

Первое, на что стоит обратить внимание при выборе таких экранов, − месторасположения:

1. Идущие наравне с уровнем подоконника – под подобным типом подразумеваются обычные виды таких оконных элементов. Они могут монтироваться в любой части подоконника – ближе к стеклопакету, на самом краю, сбоку или посередине. Всё зависит от архитектурных особенностей.
2. Выступающие экраны – это те же решётки, но только они закрывают радиатор под подоконником. Они больше несут декоративную функцию. Как правило, подобные модели оснащены специальной фурнитурой для удобного открывания.

Статья по теме:

Формы отверстий в панелях хоть и не столь важны при их выборе, но всё-таки именно они первыми бросаются в глаза при покупке:

1. Круглые, квадратные, в виде ромбов – обычно именно такими сквозными элементами украшаются подоконные экраны для радиаторов.
2. Жалюзи или ламели – более традиционное выполнение декоративной поверхности подобных оконных элементов. Кстати, чистить именно такие экраны намного быстрее, нежели модели в предыдущем дизайнерском оформлении.
3. Фантазийные узоры − самые интересные на подобных изделиях, и в тоже время именно с ними они самые дорогие. Можно подобрать подобные экраны в разном стилевом оформлении, например, восточном или же цветочном.

По типу конструкции подобные элементы оконных систем бывают:

• встраиваемые – цельные элементы, которые монтируются в подоконник;
• накладные − такие вентиляционные решётки обычно выполняются из металла и представляют собой обычные панели, которые просто накладываются на подготовленное отверстие в подоконнике без дополнительного крепления.

Накладная металлическая модель

Что касается цветового решения, то оно хоть и имеет разнообразие, но весьма скудное. Например, в ассортименте пластиковых решёток очень редко можно встретить экземпляр чёрного или серебристого цвета. Металлические модели также стандартизованы в выборе цвета − металлическое серебро, бронза, позолота, в принципе, этого вполне достаточно, чтобы выбрать подходящий вариант для столешниц. Деревянные же более разнообразны в цветовом решении – вся палитра «древесных» оттенков, выбирай, какой душе угодно.

Размеры и материал изготовления вентиляционных решёток

В качестве материала для конвекционной решётки батареи используется:

• пластик – соответственно, предназначается для пластиковых стеклопакетов;
• металл – больше всего подходит для столешниц различного плана. Фасадные вентиляционные решётки для наружного применения бывают именно металлические, так как отличаются продолжительным сроком службы;
• дерево – подобные решётки идеальны для деревянных стеклопакетов. Их редко можно встретить на витрине магазинов, так как такой продукт в основном делается на заказ.

По параметрам подобные подоконные экраны также отличаются друг от друга. Стандартные параметры обычно бывают: 80×10, 80×8, 60×10, 50×10 см. Если же необходима вентиляционная узкая решётка, например, 30×5 см, то купить в готовом виде её не получится. Но модель подобных параметров можно будет заказать.

Регулируемые и статичные вентиляционные решётки

По конструктиву оконные экранные элементы бывают:

• статичные – простые решётки с цельными промежуточными элементами;
• регулируемые – такие решётки работают по принципу жалюзи – в нужный момент ламели поворачиваются нехитрым механизмом, закрывая пространство между собой.

Последний вид удобен тем, что можно самостоятельно контролировать поток тёплого воздуха от батареи. К тому же, если отопления нет, то практичнее закрывать вентиляционную решётку, так как между сквозными элементами зачастую попадает разный мелкий сор, просачивается пыль.

Примеры

Принципиальная схема для установки в загородных домах и на даче – вентиляция с естественной циркуляцией воздуха. Она подходит для кирпичных и деревянных зданий, а также сооружений из керамзитобетона. Как правило, проектирование именно такой схемы превалирует при строительстве многоквартирных домов. Если вы приобрели квартиру в «хрущевке», то ориентируйтесь на то, что там будет естественная вентиляция.

Естественный воздухообмен основан на явлении разности давлений воздушного столба. Вентиляционная система проста в установке и эксплуатации, не зависит от наличия электричества, не требует монтажа дорогостоящего оборудования. Однако система зависит от погодных условий, в частности, ветра, и температурных показателей, поскольку для естественной циркуляции необходимо, чтобы температура в помещении была выше, чем снаружи. В противном случае движение воздуха прекращается.

В век развивающихся технологий многие используют принудительную вентиляцию. Она может быть частично автоматизированной, когда оборудование используется только для нагнетания воздуха внутрь здания, или, наоборот, выведение испарений наружу, либо полностью механизированной, которая предполагает использование вентиляторов на обоих этапах.

Поскольку вентиляционная шахта на кухне обычно имеет больший диаметр, то все потоки устремляются к ней. В ветреную погоду этот мощный канал может «опрокинуть» более мелкий в санузле, образуя обратную тягу, то есть из туалета начнет дуть холодный ветер. В этом случае необходима грамотная установка принудительной приточной вентиляции.

На застекленном балконе или благоустроенной лоджии также необходима вентиляционная система. Существует несколько вариантов ее обустройства. В первую очередь – естественная за счет открывания окон, но в холодный период это не всегда удобно. Некоторые фирмы по производству окон встраивают в них вентиляционные отверстия, с помощью которых осуществляется микропроветривание. Чаще хозяева устанавливают вытяжку, которая обеспечивает вывод конденсата.

Приточно-вытяжная схема необходима для устройства вентиляции в комнате без окон, например, кладовки. В частности, многие технические помещения в целях безопасности требуют оборудовать принудительной системой (гаражи, котельные, бойлерные, склады).

Вентиляционный комплекс в случае смешанной схемы представляет собой систему труб, одни из которых втягивают воздух снаружи, другие выводят отработанный за пределы здания. Приток обеспечивается конвектором, который дополнительно нагревает, фильтрует и обеззараживает ультрафиолетом поток с улицы. Для того чтобы в холодный период загоняемый воздух не выгонял тепло из помещения, разработали специальный теплообменник – рекуператор, который призван использовать температуру выходящего потока для нагревания входящего.

Как установить вентиляционную решетку на кухне?

В каждом жилом доме (многоквартирном или частном) имеются вентиляционные каналы. Они необходимы для естественной циркуляции воздуха в помещении. В противном случае проветривание квартиры становится абсолютно бесполезным. Однако, если говорить о вентиляции в многоквартирном доме, то становится понятно, что каналы проходят через весь дом (через каждую квартиру). Безусловно, чтобы из вентиляции в помещение ничто не проникло и используются вентиляционные решётки. Тут можно приобрести эксклюзивные вентиляционные решётки, выполненные из металла. Безусловно, подобный вариант значительно проще вписать в интерьер, в отличие от пластиковых аналогов. Размер вентиляционных каналов может различаться. А это означает, что предварительно необходимо выполнить примерку. Дабы в дальнейшем осуществить установку вентиляционной решётки корректным образом, углы её отмечаются при помощи любой метки. Зачастую на кухне используются обои (виниловые например). В этом случае установка вентиляционной решётки выполняется при помощи саморезов. В углах расположенных технологические отверстия. При помощи дрели засверливаются отверстия и в них устанавливаются саморезы, которые идут в комплекте с вентиляционной решёткой. Однако, на кухне также может быть использована плитка в качестве отделки. Напомним, что кухня считается второй комнатой по влажности после туалета. Плитка позволяет защитить стены от влаги. Кроме того, плитку значительно проще очищать от загрязнителей, присущих кухне. В случае, если Вы не профессионал в отделке, то неаккуратными действиями можете привести к появлению трещин на плитке. Если Вы не чувствуете в себе уверенности, настоятельно не рекомендуется выполнять установку вентиляционной решётки подобным образом. Существует более простой способ:

• вентиляционная решётка очищается;
• плитка, где будет установлена решётка, тщательно замывается;
• по периметру решётки наносятся шарики силиконового герметика;
• решётка с усилием прижимается к плитке и излишки убираются.

Узнайте о том, как выполнить оформление кухни в стиле лофт.

В видео мастер наглядно демонстрирует установку вентиляционной решётки: www.stroim-2014.ru

Конструктивные особенности

Любая вентиляционная решетка подобного типа состоит из трех составных частей:

1. Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
2. Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
3. Фланец для присоединения воздуховода.

Конструкция решётки с обратным клапаном

Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.

Как выбрать решетку для вентиляции?

При проведении ремонтных работ ответственно нужно подходить ко всему. Вентиляция в этом случае не есть исключение, так как ее правильное обустройство позволит создать благоприятный микроклимат в доме. Неотъемлемой ее частью является вентиляционная решетка. По своему устройству и функциональному назначению различные их модели практически ничем не отличаются. Поэтому критерии их правильного выбора являются универсальными.

Первым делом необходимо уяснить, где будет установлена решетка. По этому признаку такие изделия бывают:

• внешние;
• внутренние;
• переточные.

Решетки вентиляционные жалюзийные.

Первый вид монтируется за пределами дома. Наружные решетки обычно защищают проемы воздуховодов от мусора, погодных условий и грызунов. Для наружного применения рекомендуется покупать алюминиевые изделия, которые не поддаются коррозии и процессам гниения, но обладают хорошей стойкостью к механическим повреждениям. У них обязательно должны быть жалюзи, которые установлены под определенным углом.

Внутренние модели рассчитаны на меньшую нагрузку по сравнению с внешними, поэтому они изготавливаются из пластмассы или древесины. К решеткам данного вида предъявляется всего 2 требования: простота монтажа и привлекательный внешний вид. Обычно они оснащены регулируемыми жалюзи, с помощью которых можно управлять скоростью и направлением воздушного потока.

Переточные вентиляционные решетки устанавливаются в перегородки, двери и стены, то есть они осуществляют функцию воздухообмена между 2-мя помещениями, одновременно создавая звуко- и светоизоляцию. Они также оснащены жалюзи, имеющими V-образную форму.

Следующим признаком, по которому осуществляется подбор решеток, является их конструкция:

• регулируемая;
• нерегулируемая;
• инерционная.

Алюминиевая наружная вентиляционная решетка.

Регулируемые решетки обычно оборудованы подвижными жалюзи, с помощью которых имеется возможность изменять коэффициент живого сечения и осуществлять контроль поступающего воздуха.

Нерегулируемые не имеют жалюзи, поэтому они никаких регулирующих функций не исполняют.

Инерционные решетки после прекращения движения воздуха автоматически перекрывают вентиляционную шахту.

Еще одним критерием правильного выбора вентиляционных решеток является материал, из которого они конструируются. В этом случае они могут быть деревянными, алюминиевыми или пластиковыми.

Для монтажа в стену или потолок хорошо подойдут пластиковые и деревянные изделия.

Говоря о внешнем виде, стоит отметить, что решетки обычно выпускаются в светлых тонах, однако всегда присутствует возможность изменить цвет изделия с помощью краски. И тогда решетка будет выполнять не только свою основную функцию, но и являться элементом декора, который прекрасно впишется в интерьер помещения.
