Пример монтажа проветривателя с перфорацией
Клапан под перфорацию желательно монтировать в верхней части окна. Сложность работы заключается в необходимости фрезеровки рамы – здесь не обойтись без специального оборудования и навыков работы с электроинструментом.
Проведение подготовительных работ
Планируя врезку клапана, необходимо учитывать некоторые моменты:
- монтаж вентиляционного устройства лучше выполнять на снятой створке;
- установка проводится в теплое время года;
- при пропиливании отверстия надо работать аккуратно, чтоб не повредить уплотнитель на створке.
Створка снимается с петель, устанавливается в наклонном или вертикальном положении.
С рамы убирается часть фурнитурной обвязки (ножницы и угловая передачу), снимаются ответные планки – они могут помешать фрезеровке
Список необходимых инструментов
Для монтажа «приточника» понадобятся:
- электродрель и сверла (диаметр – 5 мм и 10 мм);
- мелкозернистый напильник;
- электролобзик;
- шаблон для разметки отверстий;
- силиконовый герметик.
Подготовить паз получится и без шаблона, однако с ним работать проще. Сделать шаблон можно самостоятельно из фанеры или оргалита.
Поэтапный ход установки и крепления
Весь процесс установки приточного клапана подразделяется на несколько этапов:
Этап 1. Разметка. На вертикальный выступ надеть шаблон и отметить место врезки прибора.
Этап 2. Фрезеровка створки. Сверлом большого диаметра высверлить несколько отверстий в ряд и соединить их при помощи лобзика. Повторить операции на наплаве рамы.
Оконные камеры, открытые в процессе фрезерования, надо заполнить герметиком – это предотвратит попадание влаги и появление свиста при циркуляции воздуха
Этап 3. Установка монтажной планки и клапана. Тыльную сторону планки обработать герметиком, приложить деталь к створке и зафиксировать саморезами.
Внутренний блок вентиляционного устройства установить к раме и защелкнуть крепежи на планке. Проверить ровность и прочность расположения клапана
Этап 4. Монтаж козырька. С внешней стороны рамы закрепить защитный козырек саморезами. Стык между деталями обработать герметиком. При установке желательно использовать страховку.
Этап 5. Завершение монтажа. Фурнитурную обвязку установить обратно на место и навесить створку на петли. Выставить на вентиляционном устройстве режим проветривания.
Какого ухода требует вентиляционные решетки на кухне
Для начала следует сказать, что на кухнях, так же, как и в ванных комнатах, в большинстве случаев, вентиляция вытяжная, а не приточная.
Приточная вентиляция доставляет свежий и отфильтрованный воздух в помещение с улицы. В этих системах стоят специальные фильтры, не пропускающие через себя пыль и мелкие частицы. Следовательно, если через решетки проходит чистый воздух, то и ухаживать за ними нужно в разы реже. В приточной вентиляции достаточно протирать лицевую панель аксессуара от пыли несколько раз в год, изделие при этом можно не демонтировать.
В вытяжной вентиляции дела обстоят совсем по-другому. Задача этой системы – отвод пара и «израсходованного» воздуха из помещения. В вытяжных системах решетка выступает первым заградительным барьером. На лицевой панели, а особенно на сетке-подложке, со временем скапливается пыль, грязь и жировой налет. Интенсивность его появления напрямую зависит от того, как часто Вы готовите и как далеко находится вытяжка от плиты, раковины или духового шкафа.
Чтобы промыть решетку и избавиться от налета рекомендуем ее демонтировать. Осуществить качественную очистку без демонтажа не представится возможным.
Очищать изделие следует мягкой и чистой тканью с неагрессивными моющими средствами. Использовать жесткие щетки или ткань с грубой фактурой не рекомендуется. Лицевые панели шлифованных или полированных решеток весьма деликатны и их можно легко повредить. Безусловно, наше ателье всегда готово оказать услуги по обновлению финишной отделки, но, это дорогостоящий процесс, требующий доставки аксессуара на наше производство.
Очистить решетку можно с помощью пылесоса с мягкой насадкой, труднодоступные места следует пройтись мягкой кисточкой. После осуществления всех необходимых процедур изделие следует высушить и установить на место.
Как выбрать решетку для вентиляции?
При проведении ремонтных работ ответственно нужно подходить ко всему. Вентиляция в этом случае не есть исключение, так как ее правильное обустройство позволит создать благоприятный микроклимат в доме. Неотъемлемой ее частью является вентиляционная решетка. По своему устройству и функциональному назначению различные их модели практически ничем не отличаются. Поэтому критерии их правильного выбора являются универсальными.
Первым делом необходимо уяснить, где будет установлена решетка. По этому признаку такие изделия бывают:
- внешние;
- внутренние;
- переточные.
Решетки вентиляционные жалюзийные.
Первый вид монтируется за пределами дома. Наружные решетки обычно защищают проемы воздуховодов от мусора, погодных условий и грызунов. Для наружного применения рекомендуется покупать алюминиевые изделия, которые не поддаются коррозии и процессам гниения, но обладают хорошей стойкостью к механическим повреждениям. У них обязательно должны быть жалюзи, которые установлены под определенным углом.
Внутренние модели рассчитаны на меньшую нагрузку по сравнению с внешними, поэтому они изготавливаются из пластмассы или древесины. К решеткам данного вида предъявляется всего 2 требования: простота монтажа и привлекательный внешний вид. Обычно они оснащены регулируемыми жалюзи, с помощью которых можно управлять скоростью и направлением воздушного потока.
Переточные вентиляционные решетки устанавливаются в перегородки, двери и стены, то есть они осуществляют функцию воздухообмена между 2-мя помещениями, одновременно создавая звуко- и светоизоляцию. Они также оснащены жалюзи, имеющими V-образную форму.
Следующим признаком, по которому осуществляется подбор решеток, является их конструкция:
- регулируемая;
- нерегулируемая;
- инерционная.
Алюминиевая наружная вентиляционная решетка.
Регулируемые решетки обычно оборудованы подвижными жалюзи, с помощью которых имеется возможность изменять коэффициент живого сечения и осуществлять контроль поступающего воздуха.
Нерегулируемые не имеют жалюзи, поэтому они никаких регулирующих функций не исполняют.
Инерционные решетки после прекращения движения воздуха автоматически перекрывают вентиляционную шахту.
Еще одним критерием правильного выбора вентиляционных решеток является материал, из которого они конструируются. В этом случае они могут быть деревянными, алюминиевыми или пластиковыми.
Для монтажа в стену или потолок хорошо подойдут пластиковые и деревянные изделия.
Говоря о внешнем виде, стоит отметить, что решетки обычно выпускаются в светлых тонах, однако всегда присутствует возможность изменить цвет изделия с помощью краски. И тогда решетка будет выполнять не только свою основную функцию, но и являться элементом декора, который прекрасно впишется в интерьер помещения.
Где устанавливается обратный клапан?
Если вытяжная вентиляция имеет одну точку забора воздушных масс, то с выбором места установки проблем не возникает. Другое дело – монтаж обратного клапана вентиляции в разветвленной системе.
Здесь при выборе места монтажа придерживаются определенных правил:
- На каждый из воздуховодов, соединяющий точку забора и основную магистраль, устанавливают свой отдельный клапан. В этом случае даже если вытяжка будет выключена, воздушные потоки из других каналов не будут проникать в помещение.
- На выходном отверстии ставят отдельный клапанный механизм. Он не нужен в полностью герметичных системах.
- Клапаны ставят там, где к ним есть свободный доступ с целью очищения от загрязнений, пыли и систематического обслуживания.
- На некоторых кухонных вытяжках и канальных вентиляторах производителем уже установлены обратные клапаны, поэтому в монтаже еще одного механизма нет надобности.
Установка в общей вентиляции
В санузле или ванной комнате обратный клапан ставят на входном отверстии вентканала. В некоторых домах для двух санитарных помещений предусмотрен только один вентиляционный канал в стене. В этом случае из одного помещения идет короб в общую шахту. При таких условиях клапанный механизм ставят на входе в короб. Он защитит от проникновения неприятных запахов из санузла в ванную.
Установка в кухонной вытяжке
Если решено установить обратный клапан для вытяжки на кухне, то лучше выбрать вариант с сохранением естественной вентиляции. Для этого в вентиляционную шахту сначала ставят тройник. К одному ответвлению подсоединяют воздуховод, идущий от кухонной вытяжки. В него вставляют первое клапанное устройство. Ко второму отводу подключают другой обратный клапан.
Вместо варианта с использованием тройника покупают специальную вентиляционную решетку с двумя отверстиями. Так удастся совместить принудительную и естественную вентиляцию на кухне. Поскольку под потолком кухонного помещения собирается влажный отработанный воздух, клапан советуют ставить как можно выше. Только так застоявшиеся воздушные массы будут полностью удалены из помещения.
Для фиксации вентиляционных решеток используют силиконовый герметик, саморезы или гвозди. Крепление на шурупах выгодно с точки зрения ремонтопригодности и чистки системы. Место стыка прибора и стены советуют хорошо герметизировать.
Клапан на вентиляцию: где и как поставить
Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.
Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.
Естественная вентиляция работает за счет перепада температур и разности давления
В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе
Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять
Установка на кухне с вытяжкой
При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.
Как подключить вытяжку, чтобы осталась естественная вентиляция
Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.
При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком
В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно
Для ванной и туалета
Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.
Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом
Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.
Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.
Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.
Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.
Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.
4 Причины возникновения обратной тяги
Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.
Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.
С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока
Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.
Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.
Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.
Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.
Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия
В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.
Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.
Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.
В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.
Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.
Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками
Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.
Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей.
Существующие разновидности таких решеток
Существует классификация вентиляционных решеток, оснащенных клапаном.
В зависимости от вида запирающего устройства они бывают:
- гравитационные одностворчатые;
- лепестковые;
- мембранные;
- бабочковые.
Изготавливают вентиляционные решетки из пластика и оцинкованного металла.
Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах
Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.
Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.
Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.
Вид #1 — решетка одностворчатая гравитационная
У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.
Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.
Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически
Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.
Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.
Вид #2 — мембранная разновидность приспособления
Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.
В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.
В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала
Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.
Вид #3 — лепестковые модели решеток
Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.
В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки
Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.
Вид #4 — модель с запирающим устройством в виде бабочки
Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.
Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой
Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.
Применение обратного клапана
Вентиляция естественного типа
Применим как в приточной так и в вытяжной вентиляции. В наружной стене домов монтируют приточный вентиляционный клапан, оснащенный обратным клапаном или заслонкой. Он может комплектоваться фильтром очистки воздуха. Использование приточного клапана в естественной вентиляции обеспечивает хороший доступ чистого воздуха в жилище с предохранением от обратной тяги и сохранением тепла. Вентиль или задвижка позволяют регулировать интенсивность потока воздуха.
Также есть смысл устанавливать на приточные воздуховоды решетку с подвижными жалюзи. Они направляют воздушный поток только внутрь помещения.
Клапаны для естественной вентиляции
Применение гибкой мембраны в вентиляционной решетке на кухне просто необходимо, где мощный поток от вытяжки и других помещений выводится в одну шахту, чтобы предотвратить его возвращение. Мембранная конструкция просто обязана быть очень чувствительной к малейшим движениям воздуха, так как при естественном воздухообмене большого давления не бывает.
В природной вентиляции нельзя применять двухлепестковый клапан с пружинами, требующий для открывания большого давления. В этой системе эффективнее работает устройство с одним лепестком.
Применение в случае принудительной системы
Хорошо совмещается такое приспособление с механическими устройствами для вытяжки, например, кухонная вытяжка. Установку его производят вместе с вытяжкой.
В моделях, где вытяжка с обратным клапаном идет в комплекте, он выполняет роль заслонки. При выключенной вытяжке заслонка закрывает канал, препятствуя проникновению на кухню запахов из общего канала. Воздуховод от вытяжки не должен закрывать проем выхода в общую вентиляционную шахту, оставляя его для естественной вентиляции. Помимо решетки можно установить однолепестковый клапан или вентилятор с клапаном.
В более мощных вытяжках применяют клапан-бабочку. Подобные конструкции влекут дополнительные затраты. Канал от вытяжки выводят напрямую на улицу через внешнюю стену, выводя напрямую отработанный воздух. Чтобы в дом не проникал холодный воздух, на стене снаружи устанавливают инерционную решетку.
Вывод воздуховода от кухонной вытяжки на улицу
Внутри дома или квартиры для организации правильной циркуляции воздуха во всех помещениях устанавливают инерционные решетки в межкомнатных стенах, а чаще в двери. Такие инерционные решетки способствуют воздушному движению по направлению из комнат в сторону кухни, к общему вентканалу, а не наоборот.

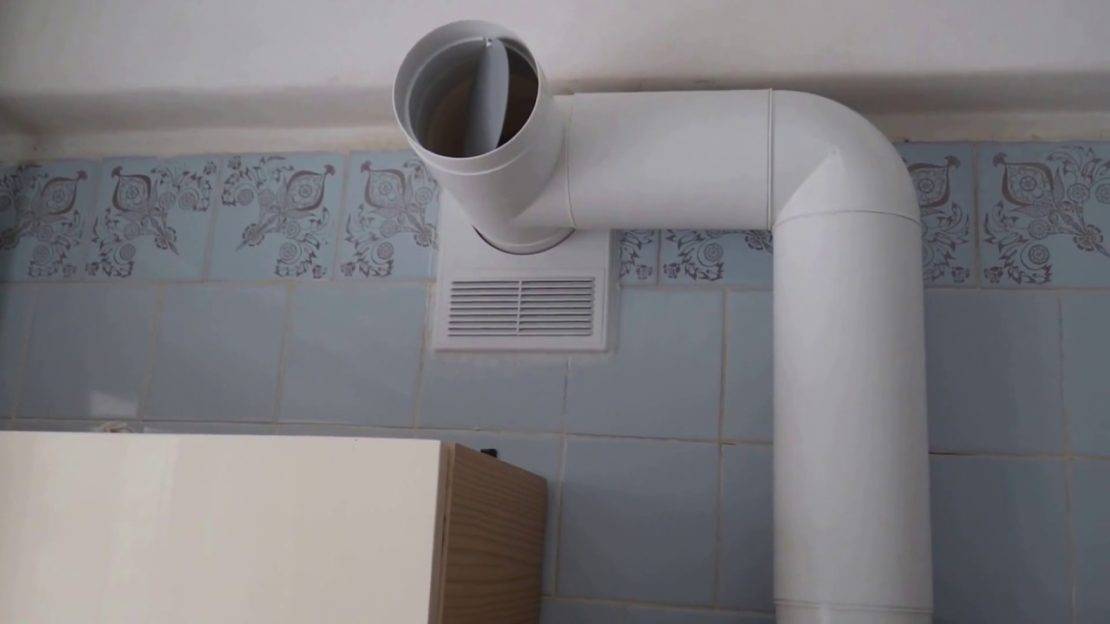

Тройник с обратным клапаном и его применение
Для качественного воздухообмена, при монтаже воздуховодов, используют специальные тройники, которые позволяют грамотно совместить естественную и принудительную вентиляцию.
Примерная схема вытяжной вентиляции с обратным клапаном
По причине неэффективной вентиляции в ванной комнате и санузле часто наблюдается застой сырости и образование плесени. Для предотвращения поступления сторонних запахов, а также для быстрого удаления влаги служит вытяжка, совмещенная с обратным клапаном. Но мощность вентилятора не должна быть большой, чтобы центральный вентканал успевал справляться с воздушным потоком.
Следует помнить, что необходимо регулярно чистить все запорные и регулирующие устройства для поддержания их работоспособности.
Рейтинг лучших моделей типа «Бабочка»
ERA 12СКЦ 120мм
Классический продукт, который подойдет для установки в общественных местах или дома. Створки срабатывают при незначительном давлении, что способствует быстрому удалению воздуха. Для большей эффективности лопасти оснащены специальными пружинами. Крепление осуществляется при помощи хомутов. Внутри конструкции располагается демпферное кольцо уплотнения.
Средняя стоимость – 275 рублей.
клапан ERA 12СКЦ 120мм
Достоинства:
- Продолжительный срок службы;
- Надежность;
- Подпружиненные лопасти;
- Уплотнительное кольцо;
- Простой монтаж.
Недостатки:
Shuft RSK 100
Универсальный прибор, который может размещаться в любом месте, том числе на улице. Выдерживает температуры до -40 градусов и не подвергается процессу коррозии. Корпус выполнен из качественной стали, которая покрывается защитным слоем. Чтобы лопасти не стучали во время движения, присутствует резиновый уплотнитель, который поглощает весь шум.
клапан Shuft RSK 100
Достоинства:
- Долговечность;
- Качественный корпус;
- Не издает шума;
- Оптимальная цена.
Недостатки:
Polar Bear RSK 355 «бабочка»
Хороший клапан, который срабатывает автоматически и не издает много шума. Корпус изготавливается из оцинкованной стали. За лопастями располагается демпферное кольцо, которое поглощает лишний шум и не отвлекает человека от работы. Клапан может устанавливаться в любом положении, что является большим преимуществом.
клапан Polar Bear RSK 355 «бабочка»
Достоинства:
- Высокий срок службы;
- Надежность;
- Автоматическая регулировка;
- Плотное прилегание;
- Лопасти выполнены из алюминия.
Недостатки:
Решетки вентиляционные с клапаном в Москве
Все представленные в разделе «Решетки вентиляционные с клапаном» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.
Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории “Решетки вентиляционные с клапаном”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.
Применение
Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.
Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.
Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.
На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.
Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.
Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.
При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.
Вентиляция естественного типа
Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.
Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.
Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.
Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.
Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.
Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.
Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).
Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.
Принудительная вентиляция
Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.
Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.
Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.
Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.
Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.
Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.
Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».
