Выбор кирпича
Нельзя использовать стандартный огнеупорный кирпич, так как он не подходит для кладки печей.
Для топки материал подбирается на основании следующих параметров:
- подходит только шамотный кирпич ША-8, ШБ-8;
- размеры блока 230*123*65 мм, 230*113*65 мм;
- марка прочности должна быть М100-250 или М500, но в последнем случае стоимость будет намного выше;
- кирпич не должен крошится, при ударе раздается звонкий звук;
- края блока ровные, острые, сколов и трещин нет.
Шамотный кирпич
А для кладки русской печи с лежанкой используется керамический кирпич, который должен соответствовать таким требованиям:
- размеры одного блока 250*120*65 мм;
- прочность марки М125, М150;
- цвет – соломенный однородный или с коричневатыми вкраплениями, насыщенный красно-оранжевый;
- при ударе раздается металлический звонкий звук;
- нет трещин, сколов.
Керамический полнотелый кирпич
Узнать, сколько потребуется кирпича для реализации проекта русской печи с лежанкой, можно использовать простую формулу:
- определятся количество боков для сплошного 1-го ряда;
- полученное значение умножается на количество рядов (высота одного ряда стандартно составляет 70 мм);
- из полученного результата вычитается 1/3 полученного значения.
При расчетах надо учитывать процент брака, материала, который может быть поврежден при работе (10-15%).
Кладка русской печи
Кладка русской печи своими руками заключается в тщательном соблюдении чертежей порядовок.
Первые ряды кладки
Ряды с 1-го по 3-й – выстилка печи — практически не нагреваются. Здесь можно уложить перекаленный кирпич, без стяжки, непосредственно на слой гидроизоляции
Важно тщательно проверить форму и углы нижних рядов, от которых зависит ровность всей последующей работы
Первая арка
Арку строят, начиная с 6-го ряда по шаблону (кружалам) на подпорках. Свод создают швами переменной толщины. Снимают опалубку только после полного высыхания кладочного раствора.
С 11 по 17 ряд

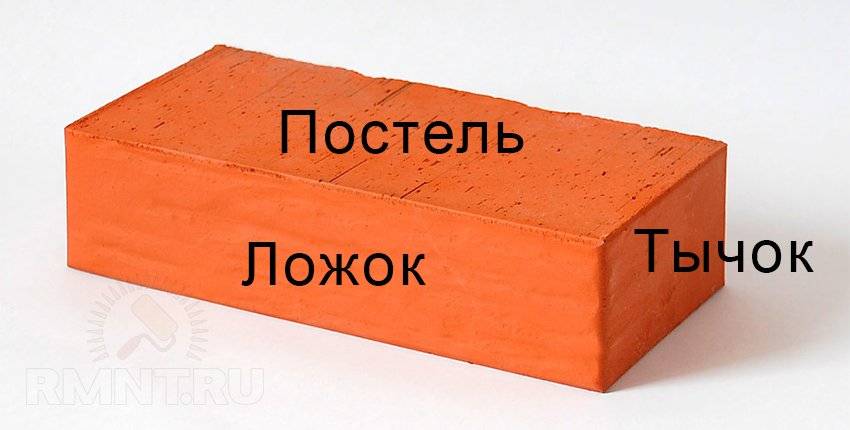

Формируют ряды попеременно чередованием ложковых и тычковых типов. Для опоры арочных пят подтесывают кирпичи в 15-м и 16-м рядах.
18-й ряд и выше
Продолжают стройку над сводом горнила попеременным чередованием ложковой и тычковой кладки. Верхнюю плоскость лежанки (полати) усиливают, чтобы не проваливались внутрь горнила. Обычно устраивают коробку с засыпкой из глины, поверх ставят сплошной слой ложковой кладки. Надежнее всего здесь сделать настил деревянным щитом.
Дымоход
Кладут, начиная с 32-го ряда, с монтажом в кладку необходимых задвижек. Высота – до нужного уровня выхода над крышей с учетом правильной тяги (отсутствие вихревого подпора от кровли).
Печная кладка
Главное требование к печной кладке — герметичность. Поэтому на печь берутся только целые кирпичи без трещин, а швы делаются тонкими — не более 5 мм. Нельзя добиваться воздухонепроницаемости за счёт обмазывания глиной стенок печи изнутри — это снижает теплопроводность и увеличивает отложения копоти и сажи. Кроме того, глина может отслаиваться и забивать каналы внутри печи, чистить которые будет проблематично. Применяются методы кладки:
- «в кирпич» — т. е. толщина стенки равна длине кирпича;
- «в полкирпича» — кирпич кладётся плашмя вдоль стенки;
- «в четверть» — кирпич укладывается на ребро.
Перевязка швов производится за счёт использования в углах попеременно тычковой и ложковой кладки (кирпич укладывается плашмя, а следующий ряд — тычком наружу) или неполноразмерного материала. Если применяется керамический кирпич, его необходимо предварительно вымачивать, потому что он «вытягивает» влагу из раствора. При укладке обязательно нужно убирать излишки смеси, особенно с внутренней стороны печи. Наружные стенки печи укладываются «в кирпич», внутренние — обычно «в полкирпича».
Подготовка материалов и инструментов
Для возведения русской печи с подтопком своими руками нужно заранее заготовить в полном объёме стройматериалы, инструменты, подсобный инвентарь, а также фасонные детали из чугуна и стали.
Материалы
Для конструкции русской печи традиционной формы и габаритов: высотой 1,9 — 2,0 м, шириной 1,6 м и длиной 2,38 м потребуется:
Наименование материала или фасонной детали | Единица измерения | Количество |
Закалённый красный кирпич М – 200 | Тыс. шт. | 1,75 |
Шамотный огнестойкий кирпич | Тыс. шт. | 0,23 |
Глина жирная | кг | 250 |
Речной песок | кг | 300 |
Варочная плита с двумя комфорками 40х70 см | шт. | 1 |
Решётка колосниковая 20х28 см | шт. | 2 |
Решётка колосниковая 25х38 см | шт. | 1 |
Дверца топочная 25х21 см | шт. | 1 |
Дверца топочная 25х18 см | шт. | 1 |
Дверца прочистная13х13 см | шт. | 2 |
Дверца поддувальная 25х15 см | шт. | 1 |
Дымовая задвижка 18х26 см | шт. | 1 |
Заслонка 38х45 см | шт. | 1 |
Бак водогрейный 28х12х50 см | шт. | 1 |
Уголок стальной 5х60х60 мм | м | 1,5 |
Полоса стальная 5х50 мм | м | 20-25 |
шт. | 1 |
Русская печь с подтопком является довольно массивной конструкцией и требует надёжной опоры. При расчёте её габаритов учитывают не только вес и размеры печи, но и почвенный состав, уровень грунтовых вод в зоне будущего котлована. Опора в форме прямоугольной плиты должен быть шире основной конструкции на 10-15 см в каждую сторону, а глубина в зависимости от особенностей грунта составлять 50 — 80 см.
Бетон можно приобрести в готовом виде, но дешевле будет выполнить замес самостоятельно. Для сооружения монолитной фундаментной плиты 1,7х2,5 м и толщиной 0,6 м нужно приобрести:
щебень — 4,2 м3 (0,7м3 — для подстилающего слоя и 3,5 м3 в бетон);
песок — 3,5 м3 (0,43 м3 — подстилающий слой и 3 м3 — в бетонный раствор);
цемент М400 — 0,66т(13 мешков);
арматуру диаметром 8÷10 мм — 85 м (53 кг);
доску для опалубки толщиной 40 мм — 0,2 м3;
рубероид — 9 м2;
полиэтиленовую плёнку — 5- 6 м2.
Инструменты
В стандартный набор печника должен состоять из:
- Кельмы (мастерка) — применяется для забора кладочной смеси из ёмкости и распределения её по поверхностям кирпича. Кельмой также в процессе кладки русской печи очищают лишний раствор, выступивший за пределы шва.
- Молотка – кирки — раскалывают и обтёсывают кирпичные блоки для подгонки отдельных сегментов кладки или придание им определённой конфигурации.
- Расшивки — специального инструмента для оформления линии швов.
- Шнура — причалки – контролируют прямолинейность рядов и перпендикулярность стен, но чаще мастера выполняют эту работу отвесом и строительным уровнем.
- Порядовки — необходима для выравнивания по толщине горизонтальных швов.
- Отвеса — приспособления для проверки вертикальности стенок.
- Строительного уровня — инструмента для контролирования ровности каждого ряда.
- Правила — применяется для создания гладкой плоскости сверху фундаментной конструкции.
- Лопаты и двух ёмкостей для изготовления бетона и раствора.
- Мерной планки — для измерения толщины шва.
Русская печь в стильном интерьере
Сегодня при строительстве широко используют отделочные материалы последних лет: фактурные обои, подвесные потолки, ламинат. Классическая печка на таком фоне выглядит чужеродным объектом и режет глаз. Рассмотрим, можно ли совместить проверенный отопительный агрегат с художественными решениями последнего времени.
Русский
Традиционный стиль «а-ля рус» предполагает гипертрофированный набор культурных штампов, привычно ассоциирующихся с русской деревней. Если бюджет позволяет, внешние стены печки облицовывают изразцами «под хохлому». Более дешевый вариант дизайна – аккуратно раскрасить поверхность в белый цвет и подвесить пучки сушеных трав, обереги, народные игрушки.
Кантри
Стилистика «кантри», то есть деревенский дизайн, отличается функциональностью в сочетании с элементами из природных материалов. Чтобы создать подобное решение, хорошим приемом станет отделка лицевой поверхности печи колотым натуральным камнем. Дополнят облик такие стилевые элементы, как укладка поленьев на декоративно выполненной полке, подставки для печной утвари из кованого металла.
Прованс
Под образом «прованс» обычно понимают соединение современной европейской отделки с элементами деревенского стиля.

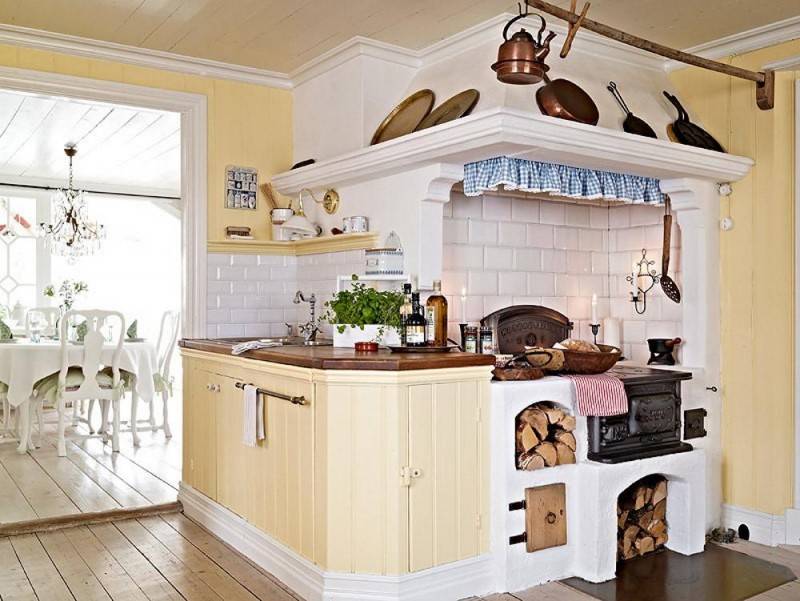

Русская печь в стиле «прованс»
Для домашней печки таким может оказаться отделка разукрашенными глазурью изразцами, сочетающаяся с новомодным керамогранитом или дизайнерским точечным освещением.
Хай-тек
Стилистика хай-тека ассоциируется скорее с интерьерами космического корабля или межпланетной станции, поэтому выполнить архаичную деревенскую печь в этом дизайне представляется нереальным. Однако существует и такая возможность, нужно лишь приложить немного фантазии.
Поверхность печи снаружи можно дополнить навесными панелями из металла. Лучше и практичнее других окажется алюминий с анодированным покрытием. Такая отделка никак не скажется на рабочих характеристиках очага, ведь металл отлично проводит тепло.
Минимализм
Можно построить русскую печь, разместив ее в пространстве комнаты так, что она окажется спрятанной за деталями интерьера. Стенка мебели со стойкой зрительно разделит общий объем комнаты на две функциональные зоны, а за панелями можно замаскировать очаг.
Грамотно построенная по всем правилам и нормативам кирпичная русская печь прослужит несколько десятков лет. Заочно изучить мастерство печника не удастся, это искусство приходит с годами практики. Лучший совет здесь: начните с самых простых уличных очагов и шаг за шагом пробуйте на опыте полученные знания.
Сушка
После того, как русская печь с лежанкой своими руками закончена, следует просушить конструкцию. Это самый сложный этап, требующий внимания и соблюдения условий подготовки конструкции с эксплуатации.
После окончания работ следует дождаться высыхания раствора, далее на колоснике разжечь малый огонь, протопить в течение полутора-двух часов. Появление дыма говорит о завоздушивании дымохода. Удалить пробку можно, разжигая на вьюшке очень малый огонь из щепок.
Процедура проводится по вечерам не меньше недели, когда на кирпичной кладке пропадают мокрые полосы и стенки конструкции становятся однородного цвета, предварительную топку можно прекращать. При дальнейшей эксплуатации могут появиться микротрещины, которые надо слегка расширить острым ножом и замазать глиняным раствором.
Начинать декоративную отделку можно после высыхания раствора. Первое время топить следует аккуратно, поленья раскладывать около устья, после чего задвигать в горнило при помощи кочерги. Сырые дрова предварительно надо просушить, большое количество топлива не рекомендуется использовать.
Примеры готовых конструкций на фото:
Фото 1
Фото 2
Модификации русской печки с лежанкой и плитой
В настоящее время печи снабжают варочными поверхностями, сделанными из чугуна, при этом в нижней части они прогреваются. В случае наличия лежанки их размеры бывают самыми разными, но чаще всего это 1,5×1,75 метра или 1,5×2,3 метра. Встречаются печи с камином, духовкой или другими дополнительными элементами.
Наиболее распространены:
- Печи с варочной поверхностью, встраиваемой в месте расположения шестка, который в классической модели делали глухим.
- Агрегаты с топчаном. Его приставляют к печке с целью увеличения размера лежанки.
- Конструкции русской печи с камином, расположенным в соседнем помещении. В этом случае не потребуется обустройство отдельного фундамента и системы дымоотведения, а параметры агрегата увеличиваются, правда, не намного.
Варианты обогрева дома
Выбор способа обогрева зависит от планировки строения – боковой или нижний. Первый вариант является лучшим решением для домов из нескольких помещений, поскольку соседняя комната прогревается при помощи бокового отопительного щитка. Второй способ применяют с целью теплоснабжения одной комнаты, но имеющей большую площадь.
Стенки подподового пространства прогреваются снизу. В настоящее время конструкции с целью увеличения КПД снабжают колпаковым типом горения, что дает возможность обеспечивать равномерный прогрев и стабильную тягу. В таких агрегатах топливо сгорает полностью и в них меньше скапливается сажи.
Устройство русской печи
Даже пару веков назад было сложно найти две идентичные печи. Это происходило потому, что каждый хозяин вносил небольшие изменения как во внутреннее устройство, так и во внешнюю отделку. Конструкция традиционной печи постоянно претерпевала изменения и усложнялась. Всё сооружение размещается на фундаменте, который должен располагаться на определённом интервале от стенки (обычно около 17 см).
Названия основных элементов сооружения — наглядно с ними можно ознакомиться на схеме:
- Подпечье — место, применяемое для просушки поленьев.
- Опечье — основание сооружения.
- Печурка — углубление впереди и вверху, улучшающее теплообмен. Она используется для сушки вещей.
- Горнило — представляет собой так называемую варочную камеру, в которой сжигается различное топливо, а в дальнейшем готовится пища. Арку камеры делают под наклоном к входу. Благодаря этому прогретый воздух держится наверху, нагревает лежанку и боковые стены печки.
- Заслонка — закрывает горнило.
- Шесток – особое отделение перед устьем, которое располагается перед горнилом. Боковые стенки устья называют щеками.
- Хайло — находится перед устьем над шестком. Представляет собой раструб, в который уходит дым в процессе функционирования печи. Из этой зоны дым попадает в трубу для выхода дыма.
- Под — дно горнила. Его строят под определённым уклоном к камере. Это делается для беспрепятственного прохода кухонных приборов внутрь. Поверхность пода должна быть гладкой.
- Перетрубье представляет собой отдельную углубление, где собирается дым. Над ним проходит труба для выхода дыма.
- Вьюшка — пластинка из чугуна с отверстием, которое закрывается крышкой. Располагается в дымоходе. Благодаря ей и задвижке, можно контролировать тягу.
- Лежанка — зона, где можно расположиться для отдыха. Она находится с обратной стороны дымоотвода. В процессе растопки печки это место начинает быстро нагреваться.
Устройство
Печь традиционно имеет несколько типоразмеров, однако сейчас редко придерживаются старых норм. Обычно печь имеет габариты примерно 210х140х150 сантиметров. Этого достаточно чтоб приготовить еду и эффективно обогреть 30 м2 жилой площади. Устройство русской печки состоит из таких элементов:
- Опечек (подпечье) – отделение для сушки дров и их хранения.
- Холодная печурка – небольшая ниша для хранения посуды.
- Шесток – площадка перед горнилом, на которую ставят горшок, вытащив его из печи.
- Пол варочной камеры. Для облегчения передвижения тяжелой посуды он тщательно шлифуется и имеет уклон к устью.
- Варочная камера (горнило) – место горения дров и приготовления пищи. Его свод имеет уклон к переду печи, чтобы горячие газы скапливались под потолком горнила и прогревали печь, особенно лежанку.
- Перетрубье – небольшая камера над шестком, возле которой расположена дымоходная труба.
- Душник (самоварник) – отверстие в дымоходе, в которое вставляется труба самовара. Самовары ушли в прошлое и современная русская печь обычно строится без него.
- Вьюшка – дверца для полного перекрытия дымохода. Открыв ее, можно добраться до металлической заслонки для регулировки тяги. Заслонка перемещается, увеличивая или уменьшая сечение для прохода дыма.
- Лежанка – площадка сзади дымохода над сводом горнила. На ней можно спать. Именно печь с лежанкой является классической русской печью.
Заливаем фундамент русской печи
Перед тем, как сложить русскую печь с лежанкой, под нее нужно залить фундамент. Он должен быть очень прочным и основательным, ведь вес русской печи достаточно большой.
Для заливки фундамента под русскую печку своими руками подготавливают стандартный бетонный раствор из цемента, песка и щебня в пропорции 1:3:4. Толщина заливки должна составлять не менее глубины промерзания грунта.
Тем не менее, поскольку в большинстве случаев русскую печку с плитой устанавливают по центру дома, фундамент заливают на песчано-гравийную подушку толщиной в 15-20 см на глубину около 70 см.
Порядок действий будет таким:
- Копаем канаву.
- Насыпаем подушку из гравия с песком и трамбуем ее.
- Собираем опалубку, опускаем ее на дно котлована, а верхние ее края выравниваем по горизонтали.
- Внутри опалубки размещаем арматурную сетку из прутьев 8-10 мм.
- Заливаем бетонный раствор.
Когда заливка фундамента завершена, нужно позаботиться об уплотнении бетона и устранении из него пузырьков воздуха. Для этих целей можно использовать гидропресс или же простой прут арматуры, сделав им частые проколы в стяжке.
Во время заливки основы под русскую печь с лежанкой в деревенском доме бетонный раствор нужно слегка перелить за края опалубки. Затем берем правило и выравниваем фундамент по горизонтали.
Когда выравнивание завершено поверх влажного раствора нужно насыпать тонкий слой сухого цемента и слегка его растереть, выполняя железнение. Для полного отвердения фундамента требуется 28 дней.
Перед дальнейшей кладкой самой печи на фундамент укладывают слой гидроизоляции, например 2 слоя рубероида.
Русская печь в доме
Традиционный домашний быт российского крестьянина в прямом смысле строился вокруг печи. Под нее при устройстве избы отводили значительную часть внутреннего пространства. Печка не только обогревала помещение, но и служила местом для сна всей семьи, готовки пищи и выпечки хлеба.
Старинная русская печь в избе
К достоинствам таких печей относят:
- долгий срок службы при правильном уходе;
- способность часами удерживать тепло;
- множество дополнительных способов использования – сушка ягод и грибов, применение для хозяйственных дел и ремесел;
- способность защищать организм от болезней.
Последнее означает, что на лежанке хорошо разогретой печи практически весь отопительный период поддерживается температура примерно 25-28 градусов тепла.
Были у такой конструкции и минусы:
- печь в доме отнимала много полезной площади;
- из-за значительного веса предполагала собственный фундамент (поэтому не было возможности обустраивать ее в многоэтажном доме);
- требовала большого количества топлива;
- топка не выдерживала высокие температуры.
Главным недостатком исторической конструкции русской печи было то, что обогрев помещения происходил лишь в средней и верхней зоне, а ближе к полу совсем не поступал. Отчасти этот недостаток компенсировался устройством дополнительных огневых камер (подтопков).
Принцип работы
Основная работа таких устройств разбита на 2 этапа:
- При сгорании топлива образующийся газ собирается в главном секторе топочного отсека. Выделяется большое количество тепла, и дым постепенно вытесняется в полость теплообменника с конвекционными трубами. Постепенно остывая, он вытесняется нагретым воздухом. Температура доводится до заданного уровня.
- В конвекционные трубы снизу поступает холодный воздух, затем проходя по нагретым пучкам трубопроводных экранов, он разогревается до максимальной температуры и поддерживает оптимальный и заданный уровень нагрева трубчатой камеры печи. Детали проходят термическую обработку в несколько этапов и после окончания работы агрегата выдвигаются на тележке или другом виде оборудования.
Температура может постепенно понижаться в период перерыва в нагреве, все зависит от операции по обработке изделий, а детали остывая, получают определенные свойства и структуру. За работой печей следит автоматика с системой термодатчиков.
Самодельные конструкции потребуют от домашнего мастера контроля за процессами на глазок. Качество деталей после обработки должно соответствовать ГОСТу и основным характеристикам.
Из чего состоит
Прежде чем приступать к кладке русской печи необходимо разобраться с тем из чего же она состоит. По некоторым названиям современному человеку непонятно для чего они нужны, мы постарались разобраться с этим.
- Подпечек — это небольшая ниша в самом низу. Используется для того чтобы сушить дрова.
- Опечье. Его можно назвать фундаментом. В старину его покрывали досками. В современном же строительстве его делают каменным либо бетонным. Сверху располагается под.
- Под – это дно.
- Шесток – это небольшая ниша перед горнилом. Традиционно использовалась для готовки и подогрева пищи.
- Горнило – это сердце печи. Это место где помещали жаропрочную посуду и варили пищу.
- Загнетка – место, куда сгребали прогоревшие угли. Располагается сбоку от шестка.
- Окно шестка – отверстие, находящееся непосредственно над шестком.
- Печурка – это углубление в печи. Их может быть несколько. Традиционно использовалось для просушки небольших мокрых вещей.
- Малая дверка ведет в дымоход и используется для его чистки.
- Хайло – это дымовой проход, располагающийся между устьем и трубой, необходим для правильной циркуляции дыма.
- Вьюшка – ею закрывают трубы после протопки, для сохранения тепла.
- Задвижка — металлическая пластина для регулирования тяги.
- Труба предназначена для выхода дыма.
- Разделка – это утолщение в стенке трубы в месте ее прохода через потолок, с целью недопущения возгорания.
- Зеркало – боковая стенка. Иногда она выходит в соседнюю комнату для лучшего обогрева дома.
- Устье – это вход в горнило, прикрывается заслонкой.
- Заслонка – металлическая крышка, закрывающая устье.
- Свод – это печное перекрытие, выполняется в виде арки на полотке горнила.
- Лежанка – располагается над сводом. Самое теплое и уютное место в русской избе.
Кроме того печь может быть оборудована подтопком. Отдельной топкой которая позволяет работать печи в 2 режимах — зимнем и летнем.
Суть заключается в том, что в зимнем режиме дым проходит большее расстояние и отдает тепло стенкам печи, тем самым она сильнее нагревается сами и лучше обогревает помещение. В летнем режиме дым пускается напрямую в трубу по кратчайшему пути тем самым, в доме становится не так жарко, но еду готовить по-прежнему можно. На рисунке выше желтым цветом обозначен путь дыма от топки в трубу летом, а красным от подтопка в трубу зимой.
Устройство русской печи
Русская печь имеет не очень сложное устройство, но в ней достаточно много элементов, выполняющих разные функции. На схеме ниже изображены составляющие русской печи:
- Перетрубье — место, где собирается дымовой газ, а после этого этапа отправляет их в трубу.
- Шесток — место, находящееся впереди устья русской печки.
- Разделка — место, находящееся на уровне потолка, предназначенное для противопожарной безопасности.
- Заслонка — железный полотно, который закрывает проход в горнило.
- Епанча — покрытие, находящееся поверх печного устья.
- Задвижка — пластинка из металла, регулирующая тягу.
- Боров — место, которое выводит трубу к конечной области.
- Вьюшка — это пластинка из стали, имеющая отверстие, которое закрывается при помощи крышки и блинка.
- Труба — путь, благодаря которому дым может попадать на улицу.
- Перекрыша — последний кирпичный слой.
- Лежанка — место, предназначенное для сна и лежания.
- Горнило — место, в котором сначала подготавливают топливо или же дрова, чтобы в последующем приготовить пищу.
- Свод, нёбо — место, находящееся на самом верху горнильной области.
- Печурки — углубления в печке, помогающие улучшить теплообмен.
- Зеркало — стенка печи, которая помогать сохранить тепло в доме.
- Очёлок — внешняя часть печки.
- Горнушки — углубление, сохраняющее угли.
- Под, лещадь — самый низкий слой «корыта», обеспечивающий прочность установки, строится из стесанного заранее кирпича по цилиндрической поверхности.
- Подина — место, находящееся сверху подпечной области со внутренней стороны пода.
- Порожек — место, задерживающее газы, выходящие из топки.
- Щека — внешняя стена горнил.
- Устье — место, составляющее расстояние между щечками.
- Загнетка — это область, где собираются угли для их последующего использования, помогающая экономить дрова.
- Запечек — расстояние от печи до стены.
- Опечье — основание печки.
- Печурка — углубление, предназначенное для сушки одежды.
- Подшесток — место, где хранятся кухонные инструменты.
- Подпечек, подпечье — помещение для хранения дров.
- Полудверка — дверь для того, чтобы в любое время подчистить сажу.
- Хайло — это скважина, через которое выходит газ, выделяющийся после дыма, в трубу.
- Зев — скважина, находящаяся поверх шестка.
