Устройство магнетрона микроволновой печи: принцип работы

Предназначение термопредохранителя

Для того, чтобы обезопасить магнетрон и гриль, который устанавливают в некоторых моделях микроволновок, от перегрева, в конструкции предусмотрена установка термореле, или как их ещё называют термопредохранители. Они разделяются по способности выдерживать различное количество тепла, для того, чтобы узнать какой именно у Вас, необходимо найти на корпусе устройства наклейку с информацией или посмотреть в техническом паспорте устройства.

На самом деле устройство довольно просто в принципе понимания его работы. Корпус изделия изготовлен из алюминиевого сплава. Крепление устройства происходит при помощи фланцевого соединения, которое способно обеспечить плотное прилегание с тем участком, где непосредственно будут производиться замеры температур. Внутри корпуса располагается биметаллическая пластина, которую изготавливают с расчетом на сопротивление определенным температурам.

В случае превышения заданного порога, пластина попросту сжимается и тем самым приводит в действие толкатель, который предназначен для размыкания контактной группы. Подача электроэнергии прерывается и печь перестаёт функционировать. Постепенно остывая, пластина возвращает свою изначальную форму и заново замыкает контакты.

Покупка магнетрона к СВЧ

Покупая самостоятельно магнетрон, нужно обязательно знать маркировку. Чтобы не совершить ошибку, покупая магнетрон на микроволновку LG, нужно ознакомиться с тем, какие же они бывают. Самая слабая мощность у магнетрона 2M213. У него выходная мощность при нагрузке и типовая равны 700 и 600 W соответственно, анодное значение — 3,95 kVp, а частота — 2460 MHz.

Магнетронов со средними значениями величин несколько. Основной из них: 2M214. У этой модели частота такая же, анодное значение чуть выше — 4.20 kVp. Выходная мощность при нагрузке и типовая – 1000 и 850 W соответственно.

Максимальные значения показателей у магнетрона марки2M246.

При той же частоте анодное значение больше — 4.40 kVp, средние мощности на выходе при нагрузке – 1150 W, типовая — 1000 W.

Конструируем СВЧ пушку

Сегодня и мы расскажем, каким образом конструируется СВЧ пушка из микроволновки, описанная Kreosan на ютуб. Итак, нам понадобится:

Микроволновая печь (рабочая).
Банка из-под кофе или консервная, ещё лучше корпус от громкоговорителя (колокол).
Проволока.
Необходимая мелочёвка.

Главный элемент, находящийся в микроволновке — магнетрон. Его предназначение, генерировать волны сверхвысокой частоты и огромной мощности. Мы должны извлечь нужный прибор. Для незнающих он имеет забавный вид. Сверху из железной штуки, являющейся радиатором большой мощности, торчит штырь. Он является СВЧ-излучателем. Мощность излучения около 700–800 Вт.

Схема магнетронной пушки

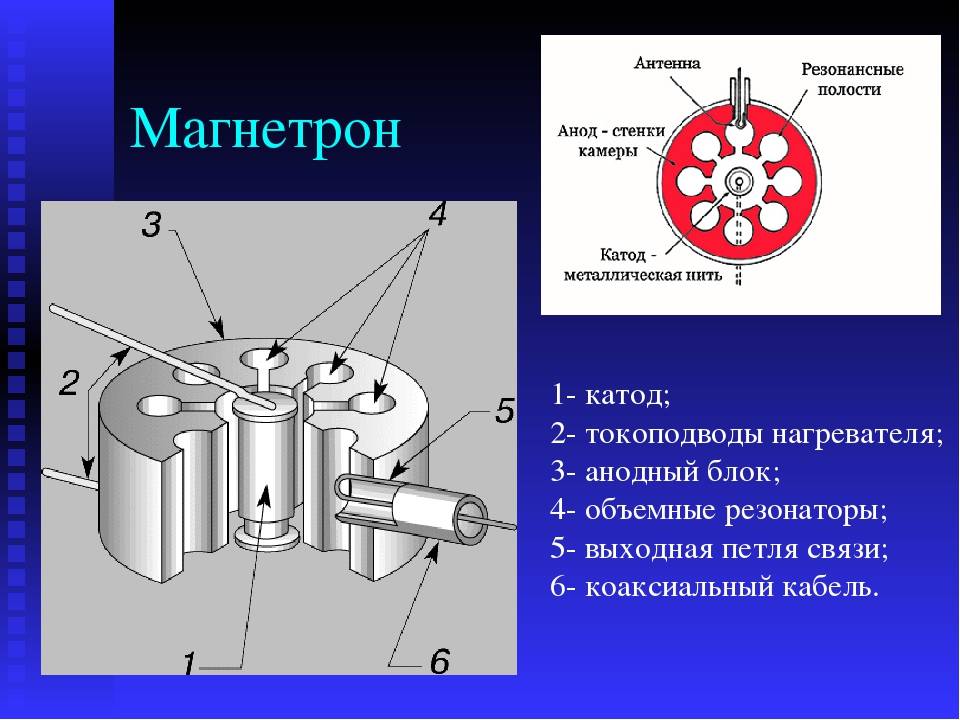

Принцип действия и конструкция магнетрона

Слово «magnetis» дословно переводится с греческого, как «магнит». Устройство магнетрона микроволновой печи выглядит следующим образом:

медная деталь в форме цилиндра – это анод-резонатор;
элемент, внутри которого расположена нить накала – катод;
кольцевидные комплектующие, находящиеся на торцах магнетрона для микроволновой печи, являются магнитами.

Ключевой принцип работы магнетрона в микроволновке – это торможение электронных потоков, которые пересекаются под углом 90 градусов. Происходит данный процесс в магнитном и электрическом полях. Кольцевые магниты образуют поле. В качестве проводника выступает специальный кожух, оборудованный фланцем. Именно с помощью этого элемента деталь крепится к волноводу.

СВЧ-волны появляются в результате взаимодействия электронного потока, образованного эмитированным катодом, и магнитного поля. Проволочная петля идентифицирует эти волны, а потом передаёт их наружу с помощью специальной антенны. Данный излучатель расположен внутри цилиндра, сделанного из керамики. Теперь вы знаете, что такое магнетрон, и как работает эта комплектующая.

Как было сказано ранее, в качестве излучателя волны выступает антенна – это небольшая труба, которую принято называть штенгелем. Антенна также обеспечивает выкачку воздуха из лампы. На данном элементе надёжно зафиксирован колпак, сделанный из металла. В процессе работы магнетрон в микроволновке необычайно сильно нагревается. Вероятность перегрева исключается благодаря особой конструкции.

Рассматриваемая комплектующая дополнена пластинчатым радиатором. Этот элемент постоянно обдувается вентилятором, что заметно снижает температуру. Дополнительный уровень защиты от перегрева обеспечивают температурные предохранители. Неотъемлемым компонентом также выступает высокочастотный фильтр, который препятствует проникновению излучения. Данная деталь создаётся при помощи специальных конденсаторов и выходов.

Впрочем, наличие специального оборудования и поверхностных знаний в радиоэлектронике позволяет отремонтировать СВЧ-печь самостоятельно в домашних условиях. Есть только одно условие – придерживайтесь экспертных рекомендаций и действуйте чётко в соответствии с пошаговыми инструкциями.

Порядок работ по безопасной проверке

Приступая к самостоятельной проверке, необходимо запастись мультиметром (на крайний случай – двухполюсным индикатором со встроенным источником питания), отвертками с различными наконечниками, омметром, плоскогубцами.

Общая схема безопасных работ выглядит так:

отключают прибор от электропитания;
откручивая винты, снимают кожух;
разряжают конденсатор;
с трансформатора аккуратно снимают клеммы;
проверяют его обмотки: если параметры в норме – устанавливают на место и ищут другие причины;
когда в них находят обрыв или замыкание – выполняют замену устройства;
печь собирают и проверяют ее работоспособность.

Если после снятия трансформатора на его обмотках видны следы оплавления изоляции, от него исходит сильный горелый запах, то к применению он уже не пригоден, а проверять — не имеет смысла. В этом случае поможет только замена устройства.

Прежде чем приступать к обследованию трансформирующего устройства, необходимо точно убедиться, что на него поступает питание. Для этого следует мультиметром проверить наличие (предварительно включив прибор в сеть и запустив программу подогрева) в точках подключения первичной обмотки переменного напряжения значением 220 V

Эта работа выполняется предельно осторожно во избежание поражения электрическим током

Наличие высоковольтного конденсатора, способного сохранять электрический заряд, приводит к необходимости его разрядки перед проведением проверочных работ. Это делается простым замыканием его контактов между собой (отверткой, пассатижами) или на корпус при выключенном напряжении.

Устройство магнетрона и его применение

В большинстве видов микроволновой техники генератором сверхвысокочастотных колебаний является магнетрон. Устройства, похожие по своему принципу действия – клистроны и платинотроны, не получили настолько широкое распространение. Впервые магнетрон был применен в СВЧ-печах в 1960 году. Наиболее часто в технике используется многорезонаторный магнетрон, состоящий из нескольких компонентов:

Анод. Представляет собой медный цилиндр, разделенный на сектора с толстыми металлическими стенками. Эти объемные полости и являются резонаторами, создающими кольцевую систему колебаний. На анод подается напряжение порядка 4000 вольт.
Катод. Расположен в центральной части магнетрона и представляет собой цилиндр, внутри которого находится нить накаливания. В этой части устройства происходит эмиссия электронов. На подогреватель (нить накала) подается напряжение 3 вольта.
Кольцевые магниты. Электромагниты или постоянные магниты большой мощности, расположенные в торцевых частях прибора, необходимы для создания магнитного поля, направленного параллельно оси магнетрона. Движение электронов также осуществляется в этом направлении.
Проволочная петля. Она соединена с катодом, закреплена в резонаторе и выведена к антенне-излучателю. Петля служит для вывода сверхвысокочастотного излучения в волновод, после которого оно попадает прямо в камеру микроволновки.

Благодаря простоте конструкции и невысокой стоимости магнетроны нашли применение во многих сферах, но наибольшее распространение они имеют:

В СВЧ-печах. Помимо быстрого приготовления и размораживания пищи в бытовых печах, магнетроны позволяют также выполнять производственные задачи. Промышленная микроволновая печь может осуществлять нагрев, сушку, плавление, обжиг и многое другое

При этом важно помнить, что микроволновку нельзя включать пустой, поскольку в этом случае излучение не будет ничем поглощаться и вернется обратно на волновод, что может привести к его поломке.
В радиолокации. Антенна радара, подключенная к волноводу, фактически является коническим облучателем и используется совместно с параболическим отражателем (тарелкой)

Магнетрон вырабатывает мощные короткие импульсы энергии с малой длиной волны, часть которой, отражаясь, снова поступает на антенну и далее на чувствительный приемник, обрабатывающий сигнал и выводящий его на экран.

Магнетроны в радиолокации

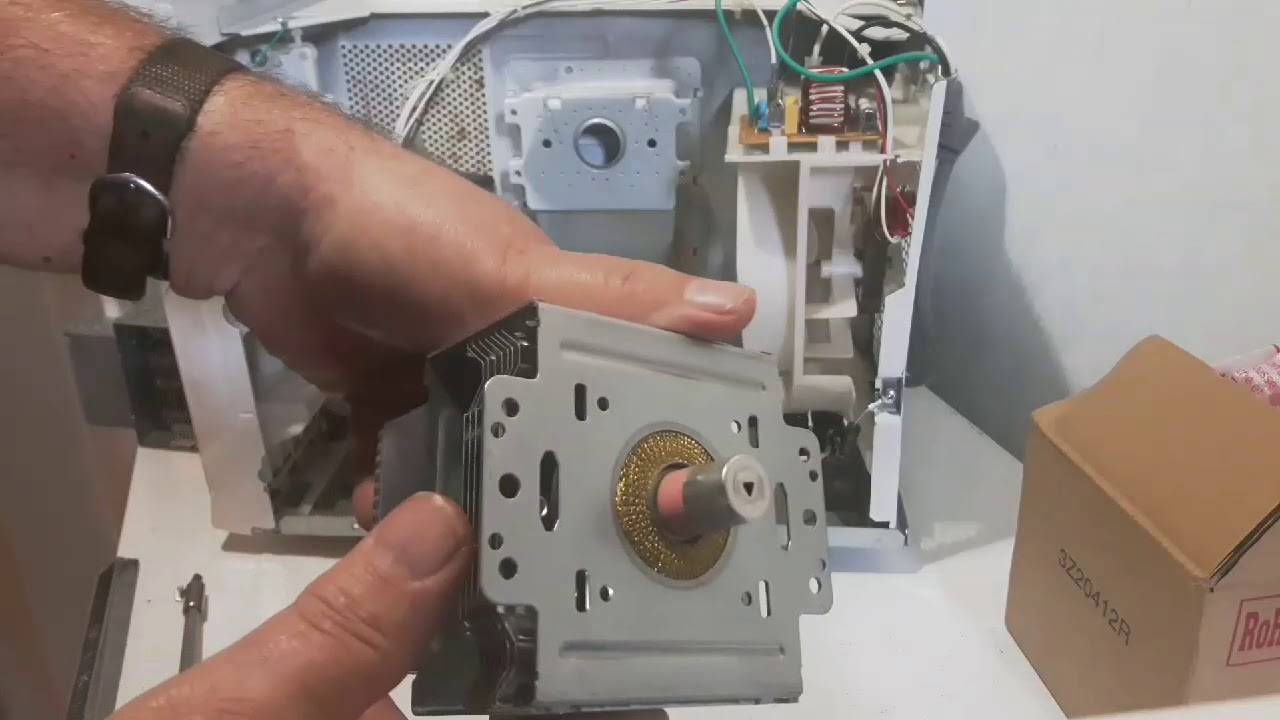

Как проверить магнетрон

Цена замены этой детали настолько высока, что многие предпочитают приобрести новую микроволновку, а не ремонтировать старую. Прежде чем отправить испортившийся прибор на помойку, необходимо убедиться в том, что проблема именно в этой дорогостоящей детали. Для этого необходимо проделать определенные манипуляции:

Первое, что вы должны сделать, чтобы проверить магнетрон – это отключить питание в микроволновке, выключив устройство из сети.
Осмотрите внутренние стенки микроволновой печи. В случае неисправности магнетрона, вы обнаружите оплавленные участки, потемневшие или сгоревшие стены.
Если внешних признаков нет, необходимо произвести диагностику тестером.
Проверьте, исправен ли предохранитель.

Основными признаками того, что магнетрон вышел из строя, являются странные звуки, дым или искры из печи. После таких внешних проявлений микроволновка перестает корректно работать.

Каким образом обеспечивается защита от микроволнового излучения

Так как магнетрон излучает сильное электромагнитное излучение, которое может нанести вред человеческому организму и домашним питомцам, в устройстве применяют многоуровневую систему защиты.

Рабочая камера устройства покрывается эмалью для блокирования излучения, а сверху закрывается металлическим кожухом, который полностью пресекает его выход наружу.

Для защиты стеклянного окошка, в дверце устройства, применяют сетку с мелкими ячейками, которая изготовлена из стали, и она блокирует излучение до 2450 Гц, с волнами длиной до 12 см.

Дверца должна хорошо прилегать к корпусу и не иметь никаких зазоров. В случае, когда просвет между ними увеличивается, необходимо проверить петли и вернуть её в изначальное состояние.

Между ними могут образовываться постоянные электромагнитные волны, которые располагаются непосредственно в месте соприкасания дверцы и корпуса устройства, и имеет нулевое амплитудное значение, именно поэтому излучаемые волны не смогут распространится за пределы корпуса. Данный метод в науке был назван как «СВЧ дроссель».

Устройство защищено от включения с открытой камерой системой микропереключателей, которые контролируют и фиксируют положение дверцы в нём. Чаще всего в устройстве предусмотрено от трёх подобных переключателей:

Выключающий магнетрон.
Контролирующий лампочку подсветки.
Переключатель контролирующий положение дверцы и информирующий блок управления о её положении.

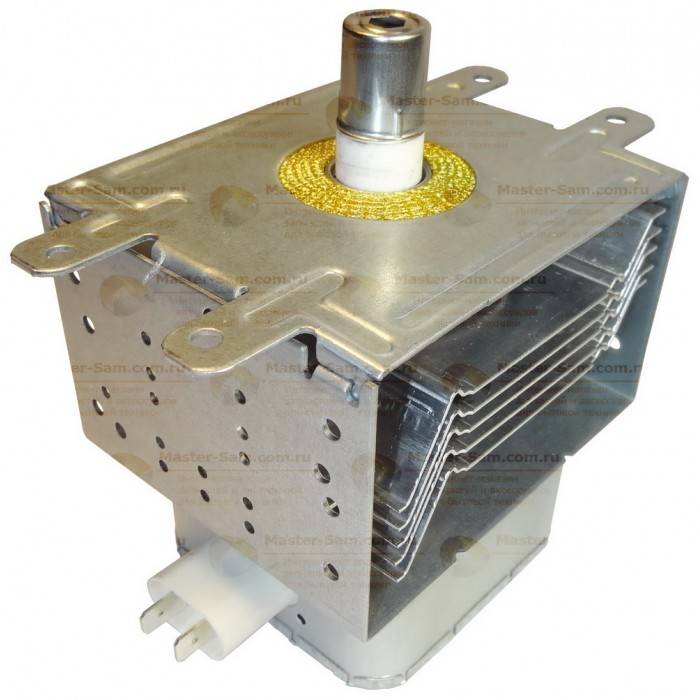

Что такое магнетрон

Магнетрон в микроволновке – это элемент, генерирующий высокочастотное излучение в рабочей камере. Излучаемые электромагнитные волны воздействуют на молекулы, содержащиеся в пище, из-за чего она разогревается. То есть для подогрева не требуется внешнее тепловое воздействие.

Именно по этой причине температура в микроволновках не превышает отметку в +100 градусов Цельсия. Магнетрон – основная деталь, которая иногда выходит из строя. Ее можно заменить на новую, но для этого учитывается полная совместимость по мощности, частоте, расположению клемм.

Принцип работы магнетрона

Микроволновая печь работает так: она преобразует электроэнергию в высокочастотное электромагнитное излучение. В результате, молекулы воды, содержащиеся в пище, начинают «двигаться», что приводит к разогреву. Устройство, генерирующее микроволны, называется магнетроном.

Магнетрон СВЧ

Нередко магнетрон сравнивают с электровакуумным диодом, который работает за счет явления термоэлектронной эмиссии. Явление образуется, если нагревается поверхность катода или эмиттера.

Высокая температура «вынуждает» активные электроны покинуть поверхность. Но для этого на анод должно подаваться напряжение.

Образуемое электрическое поле приводит электроды в движение, которые по силовым линиям направляются к аноду. Электрон, оказавшийся в области магнитного поля, меняет свою траекторию.

Анод магнетрона выполнен в форме цилиндра с полостями. Внутри него расположен катод с нитью накаливания. По краям анода находятся кольцевые магниты, образуемые магнитное поле. Из-за них электроны не способны напрямую двигаться от катода к аноду.

Их траектория нарушается, и они начинают вращаться вокруг катода. Электроны, проходящие около резонаторов, отдают им часть собственной энергии (взаимозаменяемость). В результате в полости образуется мощное сверхвысокочастотное поле, выводимое наружу посредством проволочной петли.

Магнетрон «запускается», когда на анод подается высокое напряжение – 3000 – 4000 В. По этой причине в бытовых электросетях магнетрон должен подключаться через высоковольтный трансформатор.

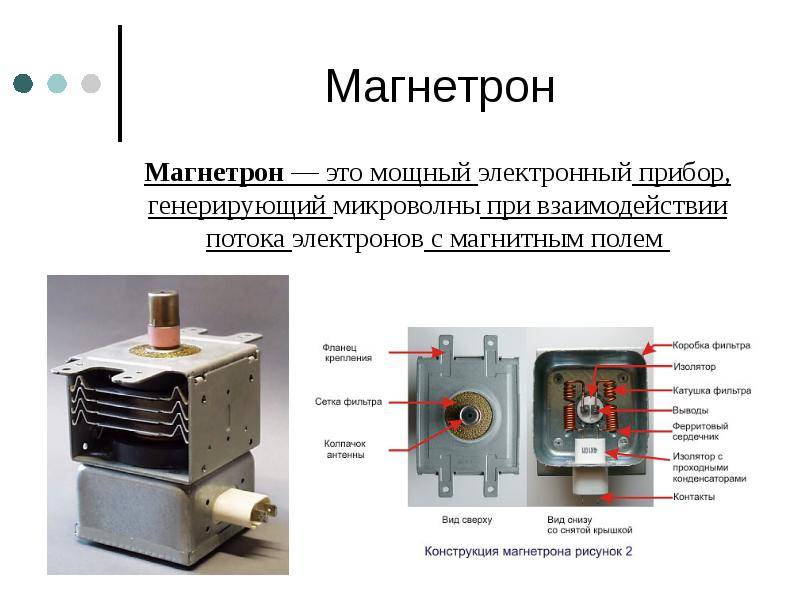

Устройство магнетрона

Магнетрон – элемент, ответственный за генерацию высокочастотных колебаний. Есть устройства с похожим принципом действия – клистроны и платинотроны, но они не получили должного распространения.

Впервые магнетрон задействовали в СВЧ-печи в 1960 году. Сейчас используется многорезонаторный элемент. Его компоненты и их описания:

анод. Цилиндр из меди, состоящий из нескольких секторов. В нем есть полости-резонаторы, которые создают кольцевую систему колебаний;
катод. Цилиндр с нитью накаливания, расположенный в центре магнетрона. Эта часть ответственна за эмиссию электронов;
кольцевые магниты. Расположены на торцах печи. Они создают магнитное поле, направленное параллельно они магнетрона. Электроны движутся в том же направлении;
проволочная петля. Находится в резонаторе, соединяется с катодом и выводится к антенне-излучателю. Задача петли – вывод высокочастотного излучения в волновод. Оттуда оно поступает в рабочую камеру микроволновки.

У магнетронов простая конструкция, поэтому применяются они не только в микроволновых печах, но и в радиолокации.

Как проверить на исправность магнетрон?

По-сути, магнетрон является основной деталью для нормальной работы микроволновой печи. И в случае серьезной поломки большинство людей предпочитают приобретать новый прибор, а не чинить старый. Но если же печь все же вышла из строя, обязательно проведите диагностику магнетрона СВЧ-печи на исправность, чтобы удостовериться, что поломка вызвана именно неисправностью данной детали.

В случае отсутствия данных признаков, следует провести общую проверку микроволновой печи при помощи специального тестера.

Общая проверка

В первую очередь произведите отключение микроволновой печи от подачи электроэнергии. Для этого вытащите шнур электропитания из розетки. После этого проведите визуальный осмотр внутреннего отсека печи, что даст возможность обнаружить оплавленные стенки и места, которые в результате эксплуатации сгорели или же потемнели.

Подобная визуальная диагностика дает возможность обнаружить сгоревший предохранитель. В случае отсутствия каких-либо неисправностей, следует воспользоваться специальным измерительным прибором. Скрытую поломку магнетрона можно обнаружить при помощи тестера.

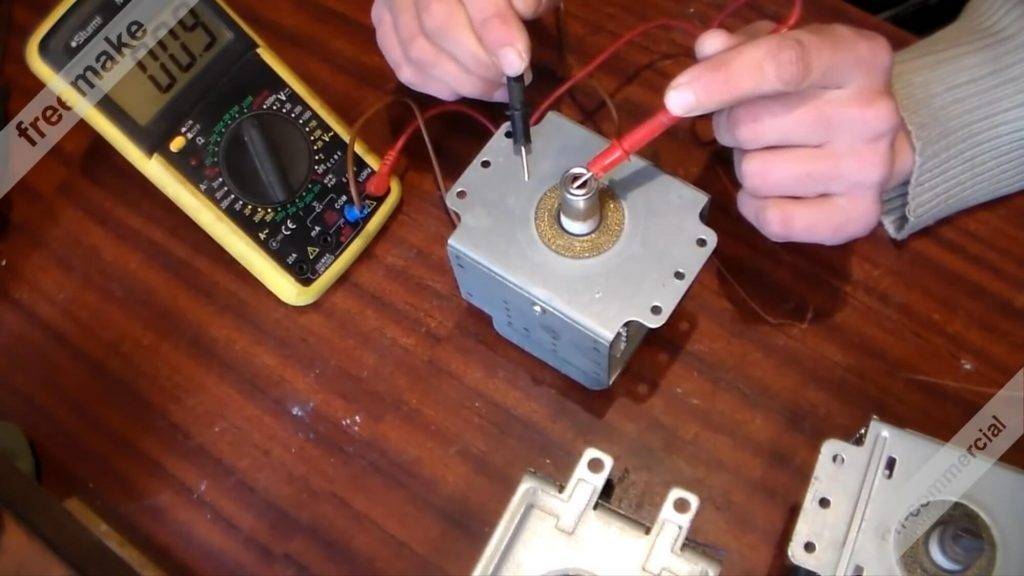

Проверка с помощью тестера

Важно проводить диагностику неподсоединенной к микроволновке детали. Проверка проводится в несколько этапов:

Подключение щупа тестера к клеммам магнетрона. В случае отгорания накала, на тестере будет отображаться бесконечность.
Осмотр основной печатной платы, в которой находятся диоды, резисторы, варистор и другие детали. С целью проведения проверки не нужно выпаивать каждый элемент, так как прозвон допустимо производить непосредственно на плате.
В случае прозвона термического предохранителя при комнатной температуре, должен происходить сигнал.
Проверка высоковольтного конденсатора должна осуществляться только на пробой. Если же он находится в нормальном, рабочем состоянии, то он будет показывать бесконечность. Если же конденсатор неисправен, то будет отображаться сопротивление, близкое к нулю.
Диагностика высоковольтного диода. Из-за последовательного соединения диодов в его конструкции, отсутствует возможность провести его осмотр. Уровень внутреннего сопротивления достаточно высок для проведения измерения. Поэтому следует убедиться, что в данной части нет пробоя. Для этого можно использовать мегомметр.

Инверторная технология

Многие потребители при выборе микроволновой печи стараются найти модель с большим объемом камеры, чтобы обеспечить максимальную универсальность. К сожалению, функциональные элементы часто занимают большую часть всего объема устройства, соответственно, размер печи большой, но её полезный объем маленький. Эта проблема была одной из основных до появления инверторных печей.

Данная технология позволяет существенно уменьшить занимаемое магнетроном место за счет использования компонентов меньшего размера. Это позволяет создавать камеры большего размера, сохраняя габариты всей микроволновки в пределах принятых стандартов.

Инверторная технология кардинально выделяется тем, что в таких СВЧ печах излучатель не должен постоянно работать на предельной мощности, в отличие от классических магнетронов. Интенсивность обработки регулируется импульсным путем, благодаря чему на пищу не попадают мощные скачки СВЧ энергии, что влияет на ее качество. Исследованиями подтверждено, что капуста, обработанная в инверторной микроволновке, удерживает на треть больше витамина C, а свинина сохраняет на 41% больше витамина B1.

Помимо компактности и полезности инверторные СВЧ печи являются и более экономичными устройствами, благодаря использованию только того количества электроэнергии, которое необходимо для поддержания выбранной мощности. Тонкая импульсная настройка режима работы служит и ускорению размораживания продуктов.

На сегодняшний день флагманов в применении данной технологии является компания Panasonic, которая как раз и выпустила первую инверторную СВЧ печь.

Блок управления — мозг прибора

Блок управления есть у любой микроволновой печи и он выполняет две главные функции: Поддержание заданной мощности микроволновой печи. Отключение печи после истечения заданного времени работы. На старых моделях электропечей блок управления представляли два электромеханических переключателя, один из которых как раз задавал мощность, а другой промежуток времени. С развитием цифровых технологий стали применяться электронные блоки управления, а сейчас уже и микропроцессорные, которые кроме выполнения двух главных функций могут еще и включать множество нужных и ненужных сервисных. Встроенные часы, которые, безусловно, могут быть полезны. Индикация уровня мощности. Изменение уровня мощности при помощи клавиатуры (кнопочной или сенсорной). Приготовление блюд или размораживание продуктов при помощи специальных программ, «зашитых» в память блока управления. При этом учитывается вес, а нужную мощность печь подберет сама. Сигнализация окончания программы выбранным звуковым сопровождением. Кроме этого, у современных моделей есть верхние и нижние грили, функция конвекции, которыми также «руководит» блок управления. В блоке управления есть свой источник питания, обеспечивающий работу блока и в дежурном, и в рабочем режиме. Важным компонентом является релейный блок, который коммутирует по командам силовые цепи магнетрона и гриля, а также цепи вентилятора, встроенной лампы и конвектора. Блок управления связан шлейфами с клавиатурой и панелью индикации.

Данные взяты с сайта: https://elektrik24.net/bytovye-elektropribory/pechi_svch/princip_raboty.html

Купить Как работает микроволновка за $

Проголосовавших: 1 чел. Средний рейтинг: 5 из 5.

Как магнетрон влияет на мощность СВЧ

Большинство современных производителей микроволновых печей предлагают возможность выбора мощности прибора. От этого параметра, в свою очередь, зависит режим работы (разморозка или нагрев) и скорость нагрева пищи. Однако конструктивные особенности магнетрона не позволяют уменьшить его мощность, поэтому для снижения интенсивности нагрева питание на него подается через определенные промежутки времени. Эти паузы в работе магнетрона можно заметить, если включить микроволновку на средней мощности и прислушаться к звуку ее работы.

Не так давно некоторые производители бытовой техники заявили о появлении ряда моделей микроволновых печей с инверторной схемой питания. Применение этой схемы позволило не только увеличить объем полезного пространства в камере за счет уменьшения габаритов излучателя, но и снизить энергопотребление устройства. В отличие от обычных моделей, температура нагрева в печах инверторного типа меняется плавно, однако их стоимость на порядок выше.

Блок управления

Самую важную роль в работе любой микроволновки играет блок управления. Фактически он является мозгом печи, осуществляющим две базовые функции:

поддерживает значение мощности на заданном уровне;
завершает работу прибора по истечению заданного отрезка времени.

Схема блока управления старых моделей представляла собой конструкцию из двух переключателей, один из которых служил для установки таймера, а другой – для выбора интенсивности обработки. По мере развития технологий усовершенствовалась и «начинка» микроволновок – на смену электромеханическим блокам управления пришли электронные, которые на сегодняшний день уже вытеснены микропроцессорными. Их преимущество заключается не только в компактности, но и в более широком функционале, включающем:

настройка мощности с помощью сенсорной или кнопочной клавиатуры;
отображение текущей мощности на дисплее;
встроенные часы;
многочисленные предустановки для приготовления различных блюд и выполнения специфических задач (несколько режимов разморозки для продуктов разного типа);
автоматические расчеты – к примеру, вы вводите лишь вес размораживаемого куска мяса, а печь сама подбирает для него мощность;
большой выбор звуковых сигналов завершения рабочего цикла.

Для питания управляющей схемы используется отдельный блок питания. Для передачи сигналов и команд между блоком, клавиатурой, магнетроном, грилем, лампой и вентилятором служит релейный блок. Для подключения к схеме других компонентов (индикация, клавиатура), используются шлейфы.

Система защиты и блокировки микроволновой печи

Любая СВЧ-печь имеет внутри мощное радиоизлучающее устройство – магнетрон. СВЧ-излучение такой мощности может нанести непоправимый вред здоровью человека и всех живых существ, поэтому необходимо принять ряд мер по защите.

Микроволновка имеет полностью экранированную металлическую рабочую камеру, которая снаружи дополнительно защищена металлическим корпусом, не позволяющим высокочастотному излучению проникать наружу.

Прозрачное стекло в дверце имеет экран из металлической сетки с мелкой ячейкой, которая не пропускает наружу излучение 2450 Гц, длиной волны 12,2 см, генерируемое магнетроном.

Вопрос экономии энергопотребления всегда был актуальным. одним из видов осветительных приборов, которые в значительной мере помогут снизить расход электричества в быту, являются галогенные лампы для дома. Чтобы сделать оптимальный выбор, нужно просто разобраться в преимуществах и недостатка каждого вида таких ламп.

Двойные выключатели в виду своих особенностей получили широкое применение в домашних условиях. Как правильно подключать такие выключатели и что необходимо знать для предотвращения ошибок при этом, можно прочитать в полезной статье.

Дверца микроволновой машины плотно прилегает к корпусу и очень важно чтобы этот зазор сохранял свои геометрические размеры. Расстояние между металлическим корпусом камеры и специальным пазом дверцы должно быть равно четверти длины волны СВЧ-излучения: 12,2 см/4=3.05 см

В этом зазоре образуется стоячая электромагнитная волна, которая именно в месте прилегания дверцы к корпусу имеет нулевое амплитудное значение, поэтому волна наружу не распространяется. Вот таким элегантным способом решается вопрос защиты от СВЧ излучения при помощи самих СВЧ-волн. Такой способ защиты в науке называется СВЧ дроссель.

Для предотвращения включения СВЧ-печи с открытой камерой существует система микропереключателей, контролирующих положение дверцы. Обычно таких переключателей не менее трех: один выключает магнетрон, другой включает лампочку подсветки даже при неработающем магнетроне, а третий служит для того, чтобы «информировать» блок управления о положении дверцы.

Микропереключатели расположены и настроены так, что они срабатывают только при закрытой рабочей камере микроволновки.

Микропереключатели на дверце также часто называют конечными выключателями.

Причины неисправностей магнетрона

Экспертами принято выделять несколько основных причин поломки магнетрона микроволновой печи:

Выход из строя колпака, закреплённого на вакуумной трубке. Эту комплектующую владельцам СВЧ-печи заменить самостоятельно по силам. Найдите аналогичный колпачок на любом другом магнетроне. Места для установки этой детали имеют стандартную конфигурацию.
Оборвался подогреватель. Комплектующая может перегреться и выйти из строя. Происходит это вследствие нарушения правил эксплуатации техники. Например, категорически запрещено включать пустую СВЧ-печь. Чтобы проверить микроволновку на работоспособность, а именно её нить накаливания, измерьте уровень сопротивления между элементами конденсатора. Об исправности комплектующей будет свидетельствовать показатель – от 5 до 7 Ом.
Повреждён проходной конденсатор. Для диагностики этой поломки используйте тестер. Если он показывает бесконечное значение сопротивления контактов, тогда незамедлительно поменяйте конденсатор.

Именно вследствие этих причин магнетрон в микроволновке перестаёт работать. Теперь подробно рассмотрим, как именно проявляется данная неисправность.

Определение неисправности

Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.

Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.
Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.
Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона. Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание.После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности — всё нормально, при нуле — пробиты, а при наличии сопротивления — с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ.
Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.

На видео рассказ для чайников, как проверить магнетрон, всё очень доходчиво:

Что такое магнетрон

Это генератор сверхвысокочастотного (СВЧ) излучения в печи. Электромагнитные волны, которые он излучает, нагревают продукты, приводя в движение молекулы воды в пище. Получается, что еда разогревается без теплового влияния извне. Поэтому рабочая температура в микроволновке не может превышать 100°С — точку кипения воды.

Как устроен

Тут можно вспомнить школьного физика, который справедливо говорил, что наука пригодится.

Принцип работы и схема этого электровакуумного диода напоминает обычную электрическую лампочку. Высокое напряжение подаётся к корпусу, который является катодом. Подключается питание, элементарные частицы — электроны — устремляются к аноду.

Из чего состоит анод? Медная гильза (цилиндр, трубка, лампа) с вакуумными секциями внутри и вольфрамовой нитью накала. По бокам расположены магниты, создающие магнитное поле и задающие спиралевидную траекторию движения частицам. Электроны, перемещаясь по резонатору с бешеной скоростью, возбуждают высокочастотные токи. Возникает мощный СВЧ-поток, который выходит в духовой шкаф через волновод (антенну). Защита устройства от перегревания обеспечивается алюминиевыми пластинами радиатора.

Если пища не греется, необходимо проверить магнетрон.

Принцип действия и конструкция магнетрона

медная деталь в форме цилиндра – это анод-резонатор;
элемент, внутри которого расположена нить накала – катод;
кольцевидные комплектующие, находящиеся на торцах магнетрона для микроволновой печи, являются магнитами.

Как устроен магнетрон

На что способна микроволновка. Что такое магнетрон и Свч-энергия магнетрона? Магнетрон – это цэлектровакуумная лампа, выполняющая функции диода и состоящая из нескольких частей:

Цилиндрического медного анода, поделённого на 10 частей.
В центре размещён катод со встроенной нитью накала. Его задачей является создание потока электронов.
По торцам размещаются кольцевые магниты, необходимые для создания магнитного поля, за счёт которого создаётся свч излучение.
Излучение улавливается проволочной петлёй, соединённой с катодом и выводится из магнетрона с помощью излучающей антенны, направляясь по волноводу в камеру.

Во время работы магнетрон сильно греется, поэтому его корпус оснащается пластинчатым радиатором, обдуваемым вентилятором. Для защиты от перегрева в схему питания включен термопредохранитель.

Как устроен магнетрон, схема.
