Как устроена и работает швейная машина

Основной принцип

Итак, что же представляет собой швейная машинка? Неопытного портного может смутить обилие рычагов, клавиш и кнопок на устройстве, но что же тогда говорить о его внутреннем наполнении? Внешнее строение швейной машинки обычно вполне простое, и после одного-двух использований начинающий мастер это понимает.

Прибор состоит из двигателя и оси, которая координирует движение трех валов. Они обеспечивают работу всего механизма. Все эти процессы – специфика техники, швее обычно достаточно знать о том, как управлять этими процессами извне.

Итак, внутренний механизм машинки всегда облачен в корпус. У современных моделей это чаще всего белый пластик, техника устаревшего образца может быть сделана и из металла. Корпус швейной машинки разборный. В любой инструкции к ней есть информация о том, как снять переднюю панель, чтобы было возможным устранение элементарных неполадок:

• замена лампочки;
• отладка нитеподтягивателя;
• починка иглодержателя и т. д.

Швея может самостоятельно регулировать и другие параметры, такие как натяжение нити и длина стежка. Существуют стандартные заводские настройки, рассчитанные на то, что в работе будут использоваться ткани средней толщины и обычные нитки №20 или № 40. Тем не менее очень часто приходится работать с другими материалами. Чтобы строчки по ним проходили без изъянов, нужно вручную менять натяжение нитей и подбирать подходящие по толщине нитки.

Правила настройки современных машин

Современные бытовые машинки хорошо продуманы конструкторами. От пользователя требуется минимальное понимание принципов шитья, чтобы отрегулировать следующие параметры и спокойно работать с прибором:

• сила нажатия лапки на ткань во время работы;
• длина стежка;
• натяжение рабочей нити;
• высота зубцов.

Установка параметров стежка

Даже самые простые модели электрических бытовых машинок имеют хороший выбор строчек, предназначенных для шитья в разных техниках. Выбор режима также зависит от используемой ткани. Мастерица может вручную отрегулировать длину и ширину стежка, чтобы получить лучшее качество строчки.

В руководстве пользователя обычно есть описание режимов работы, соответствие определенных операций поставленным задачам, типов тканей. Для некоторых материалов и режимов необходимо менять ширину шитья и даже иглы.

Виды строчек в современной электромеханической швейной машине

Установка иглы относительно челнока

Чтобы во время работы шов получался ровный, без пропусков, необходимо отрегулировать постановку иглы относительно челнока. Принципиальное значение эта регулировка имеет при работе зигзагом.

В норме рабочая игла, поднимаясь из нижнего положения на 1,8 мм, должна встречаться в точке с челноком. Отрегулировать это положение можно с помощью ключа, ослабив им винт, фиксируя в этот момент маховое колесо.

Если отрегулировать этот параметр самостоятельно не удается, необходимо обратиться в сервис.

Регулировка игловодителя и натяжителя

Обрыв, провисание и петляние рабочей нитки – довольно популярная проблема. В этом случае машинка делает пропуски в строчке или шьет неравномерно. Проблема кроется в регуляторе натяжения: натяжитель может смещаться или вовсе выпасть. Игловодитель в этом случае уходит в верхнюю точку вместе с иглой.

Игловодитель в швейной машине

Для решения проблемы необходимо ослабить винт и установить лезвие иглы так, чтобы желобок принял правильное положение.

Настройка степени натяжения рабочей нити

Данный параметр влияет на качество строчки: насколько она ровная, без зажимов или провисаний. Если натяжение слишком сильное, необходимо с помощью регулятора на корпусе машинки выбрать меньшее число на шкале. Действовать надо постепенно, проверяя эффект от каждого смещения регулятора на строчке.

Нижняя полупетля не должна выходить наверх. Если регулировка натяжения верхней нити не помогает, следует заняться нижней.

Настройка степени натяжения нижней нити

Проверить правильность этой регулировки можно съемным челноком. Если шпулька, вставленная в него, не движется, когда всю конструкцию подвешивают за нитку, идущую от шпульки, необходимо ослабить натяжение. Если наоборот, шпулька слишком сильно раскручивается, натяжение надо увеличить.

Для усиления натяжения регулировочный винт необходимо подтянуть с помощью инструмента по часовой стрелке, для ослабления – против. Здесь также надо действовать неспешно, поэтапно, проверяя регулировку после каждого шага.

Настройка положения зубчатой планки

Эта делать отвечает на движение ткани во время работы. В момент, когда иголка протыкает материал, верх зуба должен быть на одном уровне с рабочей поверхностью. Если этот параметр отрегулирован неверно, ткань стоит на месте, или, наоборот, натягивается и рвется, строчка ложится неравномерно.

Положение планки исправить просто. Для этого надо поднять лапку, а рейку сместить так, чтобы она заняла корректное положение (обычно этот момент подробно описан в руководстве пользователя). Маховое колесо в этот момент следует двигать на себя.

Зубчатая планка швейной машины

Высота зубчатой планки

Бывает, что верхняя точка зуба мало поднята над поверхностью. Это можно исправить. Машинку надо наклонить назад. Немного раскрутить винт, отрегулировать высоту зуба.  При правильной настройке в середине пластины должны показываться только зубья. Перед детали должен быть приподнят по отношению к задней части на 0,5 мм. В случае необходимости можно подложить прокладку.

Регулировка степени нажима лапки

От этого параметра зависит качество строчки и комфорт при работе. В более простых моделях нажим лапки регулируется винтом, который находится на держателе. В более продвинутых моделях этот винт выведен на корпус. Работать с ним надо в соответствии с руководством пользователя на конкретную модель машинки.

Устройство и принцип работы

Чтобы понять, как работают мини-машинки, можно рассмотреть один образец. У всех видов аналогичный принцип работы. Различают механический вид с ручным приводом, отдельный ряд мини-устройств, электромеханические виды, аккумуляторные модели.

В устройстве выделяют платформу, регулятор параметров строчки, приводной механизм, намоточный блок, маховик, рукавную часть корпуса, игольную пластину, прижимную лапку, челнок.

Важно! Некоторые модели работают на батарейках. Их удобно брать в поездки

Устройство и принцип работы небольших моделей

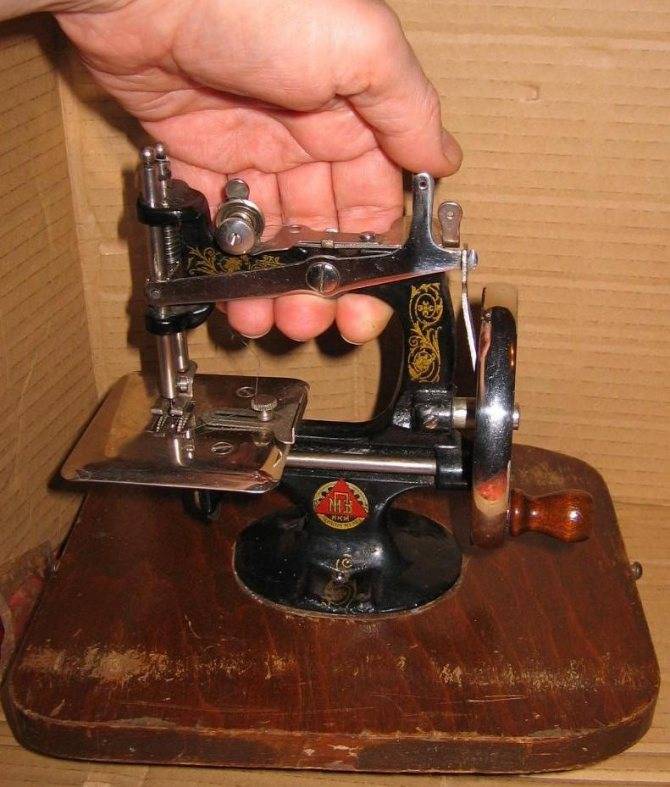

Механическая швейная машинка с ручным приводом

Механическая ручная швейная машинка ранее занимала место в каждом доме. Это идеальный вариант для начинающих рукодельниц. К ним можно отнести такие устройства, как «Подольск», популярностью пользовались модели ПМЗ им. Калинина. Особым качеством работы радовали машинки для шитья «Зингер».

Эти варианты хороши не только для обучения. Несмотря на то, что они выполняли только основные строчки, на них десятилетиями шили серьезные изделия. Преимуществом является способность работать с плотными тканями. DragonFly JA2-2 — наиболее современный вариант, который сейчас можно встретить.

Вам это будет интересно Порядок пошива попоны и прочей одежды для кошек

Ручной привод

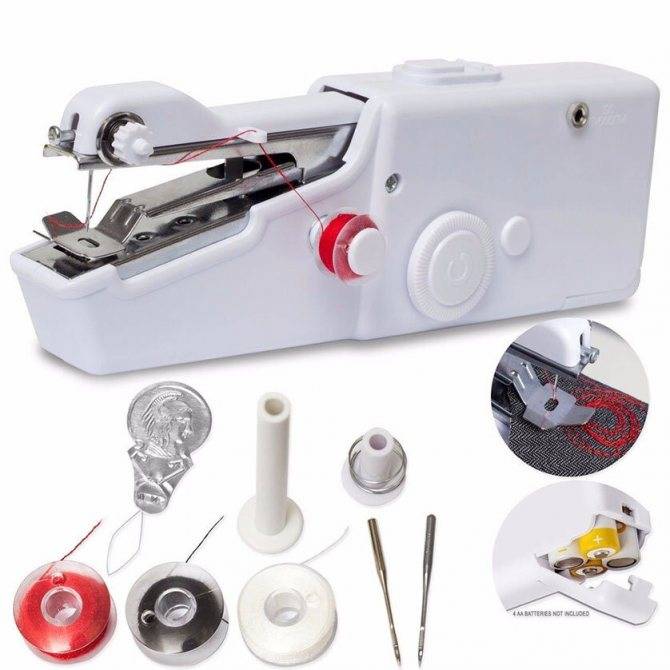

Ручная швейная мини-машинка

Ручная швейная «карманная» машина — идеальный выбор для тех, кому часто приходится латать и ремонтировать небольшие вещи. Даже если есть профессиональный аппарат для работы с плотными материалами, не будет лишним иметь модель, которая поместится в карман. Некоторые из них по внешнему виду схожи со степлером. Другие напоминают простую машинку, но имеют меньшие габариты. Основной недостаток — использование непрочных материалов для корпуса и деталей. Не все ткани можно обрабатывать такими устройствами.

Важно! Иногда ручные мини-модели вибрируют при шитье плотных тканей. Это существенный недостаток

Ручная модель

Электромеханическая машинка

Электромашинки сейчас одни из самых популярных. Это устройства для домашнего использования. Они достаточно компактные. При этом количество выполняемых функций расширено до оптимального количества.

«Минерва» — один из изготовителей, на который стоит обратить внимание. В ряду есть модели с достаточной мощностью для работы со средними тканями

Габариты современных представителей позволяют легко транспортировать устройства. Особенность электромеханических аппаратов в том, что ими все же приходится управлять механически при помощи педали. Она отсоединяется. Используется также подключение к сети.

Электромеханическая машина

Аккумуляторная

Устройство аккумуляторного типа работает на батарейках. Оно предназначено для незначительного ремонта легких тканей. Стоимость представителей ряда редко превышает 1 500 рублей. Значительный минус устройств — они предназначены для мелких работ. А самые дешевые варианты редко служат долго. Не рекомендуется использовать аппараты на постоянной основе. Они предназначены для периодической эксплуатации в срочном порядке.

Важно! Иногда такие машинки работают от сети, но шнур питания не всегда предусмотрен в комплекте. Аккумуляторный тип

Аккумуляторный тип

Механизм

Основной принцип работы швейной машинки заключается во взаимодействии иглы с верхней ниткой и челнока с ниткой нижней строчки.

1. Привод запускает движение иглы вверх-вниз.
2. Игла прокалывает ткань и образует под ней петлю.
3. Челнок захватывает эту петлю и связывает ее с нитью со шпульки.
4. Нитепритягиватель начинает поднимать верхнюю нить.
5. Нить затягивается, а устройство для протяжки материала продвигает ткань на длину стежка.

Под корпусом скрывается двигатель, который запускается вручную механически или при помощи электричества. В интернете есть много видео, демонстрирующих работу двигателя. Он прокручивает три вала: центральный и два боковых. Центральный вал скреплен с помощью шатуна с осью маховика и запускает игловодитель, а боковые отвечают за челнок и продвижение ткани. Именно синхронное взаимодействие всех деталей позволяет делать ровные стежки, а сбой в этой системе приводит к различным проблемам.

Существенное различие

Начнем мы наш обзор с того, что укажем одно принципиальное отличие в разных швейных машинах. Заключается оно в том, что существуют модели с неодинаковым типом управления. Они подразделяются на такие виды:

• техника с электроприводом;
• ручные швейные машины;
• машинки с механическим ножным приводом.

Первые наиболее удобны для эксплуатации. Устройство швейной машинки с электроприводом элементарное. Мастеру необходимо просто нажимать на педаль, чтобы привести двигатель машинки в действие. Чем большую силу для этого прикладывает швея, тем выше крутящий момент при пуске и тем быстрее работает мотор.

Также управлять швейным механизмом можно без использования силы тока. В этом случае необходимо одной рукой прокручивать маховое колесо, а другой направлять ткань. Такие машинки сейчас используются редко, но мастера не спешат избавляться от устаревшей техники, и дальше мы расскажем почему. Зачастую это техника советского или европейского производства («Чайка», «Зингер»). Строение швейной машинки с ручным управлением будет представлено в отдельном разделе.

Ножные машинки более практичны и удобны по сравнению с ручными, в основном за счет того, что обе руки мастера свободны. Это значительно облегчает рабочий процесс. Однако шитье с их помощью обязывает портного уметь правильно задействовать механизм машинки и постоянно контролировать ее скорость.

Сочетание тканей, швейной иглы и ниток

Вот наиболее удачные сочетания: для очень тонких хлопчатобумажных тканей, шелка, шифона следует использовать иглу № 75 и катушечные нитки № 80; для ситца, полотна, штапеля — иглы № 80-90 и I. ‘ № 60. Тонкий шерстяной материал, репс, сатин шьют иглой № 90 и нитками № 50-60. Для шерстяных тканей, сукна, вельвета, джинсовой и плащевой тканей нужны иглы № 100-110 и нитки № 40-50. Для пальтовых тканей требуются иглы № 110-120 и нитки № 30-40.

Неправильный подбор номера иглы и толщины ниток — одна из основных причин неровной строчки с пропусками. Запомните также что строчка выглядит ровнее и красивее если нижняя нитка, заправленная в челнок, на один номер тоньше верхней; строчка ложится неровно, если толщина нитки не соответствует длине стежка. Правильная бельевая строчка при шитье, например, нитками № 80 должна иметь 6-8 стежков в 1 см. Чем толще нить, тем длиннее должен быть стежок.

Также строчка швейной машинки может казаться неровной, если нитка по цвету плохо подходит к материалу.

Опыт показывает, что цветные ткани лучше шить нитками более темного оттенка, тогда строчка не выделяется. А нитка одного цвета с тканью в строчке кажется светлее.

Вращающийся швейный челнок используется в более дорогих моделях

Вертикальный челнок или вращающийся по кругу челнок иногда называют “челнок двойного облегания”. И еще ряд названий есть у него, но смысл их сводится к тому, что челнок вращается по кругу.
Вертикальный челнок вращающего типа используется в основном в конструкциях промышленных машин, но также он встречается и в бытовых, более дорогих моделях швейных машин.
На старой советской бытовой швейной технике такой тип челнока установлен у швейной машине Веритас 8014 (ГДР). Многие владельцы этих машин, даже не зная про это, прекрасно используют их до сих пор, удивляясь, какая хорошая машина.

В этом видео вы увидите, как взаимодействует вертикальный челнок с иглой швейной машины Juki 510, а также узнаете, как нужно его регулировать. Видео на английском, но можно выбрать субтитры на нужном вам языке.

Конечно, дело не только в типе челнока, но это решающий фактор, если вы собираетесь много шить на своей машине и порой грубые, толстые ткани. Однако это не значит, что раз в машинке установлен такой швейный челнок, то можно смело шить кожаное пальто. Толщина сшиваемых тканей допустимая для определенной модели швейной машины зависит и от других факторов, указанных в инструкции.
Нарушать требования завода изготовителя не стоит, хотя бы потому, что машина может иметь пластмассовые шестерни и от повышенной нагрузки они просто сломаются.

Преимущество вертикального челнока еще и в том, что такой швейный челнок удобно настраивать с учетом тех или иных условий пошива тканей. Движения его предельно точные, что позволяет качественно образовывать стежки даже на очень высоких скоростях.

Регулировка вращающегося по кругу челнока
Параметры настройки и регулировки взаимодействия вращающегося по кругу вертикального челнока и швейной иглы.

Преимущества горизонтального челнока
В чем преимущества горизонтального челнока. Как устроен такой челнок, возможные его неисправности и способы их устранения.

Настройка челнока швейной машины Чайка
Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Типы швейного челнока
Еще одна статья сайта, в которой речь идет о преимуществах и недостатках того или иного типа членного хода. Если вы собираетесь купить швейную машину, прочитаете. Тип швейного челнока для швейной машинки имеет решающее значение.

Швейная машина в кредит
Современные швейные машины, имеющие электронное компьютерное управление, стоят довольно дорого. Если найти такую сумму не получается, то можно воспользоваться потребительским кредитом и оформить кредит прямо в магазине.

Ремонт швейных машин Чайка
Швейный челнок Чайки активно участвует во всех “неприятностях” связанных с качеством стежка. Петляние нитки, обрыв верхней и нижней нитки у этой машинки зависят от правильного положения носика челнока. В этой статье даны рекомендации, как настроить швейной челнок для швейной машины Чайка и ее модификаций, в том числе и швейной машины Подольск (зигзаг).

Швейная машинка Подольск
Для швейной машинки старого образца с ручным приводом, швейный челнок, пожалуй, единственная причина появления всевозможных дефектов строчки. От времени и долгого хранения “без дела”, поверхность металла окисляется и покрывается налетом. В результате, швейный челнок создает помехи для легкого скольжения нитки по его стенкам. Нитка петляет и иногда рвется.

Шпулька для швейной машины
Не только швейный челнок влияет на качество строчки швейной машинки. Иголки, шпульный колпачок, верхний натяжитель нитки и даже шпулька участвуют в образовании швейного стежка. Иногда, неопытные мастера меняют швейный челнок, чтобы устранить тот или иной дефект строчки. А нужно было лишь заменить старую шпульку, с зазубринами, на новую.

Как заправить швейную машину

Заправить современные устройства просто: как правило, в инструкции все действия показаны на схематических рисунках. Корпус современных устройств имеет цифровые обозначения или стрелки, помогающие в заправке нити. Но если документ и рисунки отсутствуют, то придется справляться собственными силами.

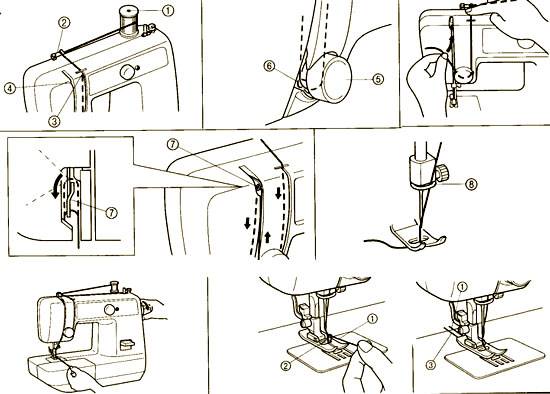

Инструкция по заправке верхней нити

Начинать следует всегда сверху. Захватив конец нити, она продевается в небольшое окошко на задней панели прибора, уводится в регулятор натяжения, продевается в соответствующие петли и выводиться на иглу.

Заправка нижней нити проводиться также в соответствии с определенными правилами. Вне зависимости от типа и модели, заправка челнока (установка шпульки) производится таким образом, чтобы нить выходила по часовой стрелке

При заправке стоит обратить особое внимание на толщину нити (ее номер) — она должна быть одинаковой. Правила работы на швейной машине предписывают наматывать нить на шпульку из той же катушки, что будет установлена для верхней нити

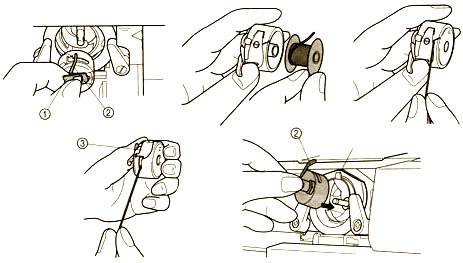

Инструкция по заправке нижней нити

Как заправить швейную машину

Чтобы вытянуть нижнюю нить, необходимо:

• взять конец верхней нити (не натягивая ее), которая уже вставлена в иглу;
• опустить иглу в игольную пластину при помощи маховика;
• игла захватит челночную нить, ее останется только вытянуть.

Установка иглы

Только изучив правила безопасности при работе на швейной машине, можно приступать непосредственно к ее использованию. Первое, что предстоит сделать – правильно установить иглу. Это относится ко всем моделям, будь она с ручным или ножным приводом.

Толщина иглы выбирается в зависимости от материала, который будет использован при шитье. Вместе со швейной машиной лучше всего приобрести и набор игл — это позволит работать с тканями разного типа и толщины.

Для установки иглы необходимо осуществить следующие действия.

• Поставить иглодержатель в самое верхнее положение, прокрутив маховик.
• Игла для швейной машины имеет особое строение, изучив которое, можно легко ее правильно установить. Плоской стороной колбы игла вставляется наружу, а длинным желобком — внутрь (к основанию рукава).
• Игла заводится до упора в предусмотренный для нее держатель и закрепляется винтом.

Правильная установка иглы очень важна. В противном случае по время работы не будет создаваться петли, что приведет к пропускам.

Работа челночного механизма

В нижней части машинки есть съемный столик, за которым прячется ее «сердце» – челнок. Слаженная работа верхнего и нижнего механизмов и обеспечивает сам процесс шитья. Маховый вал, расположенный с правой стороны устройства и на корпусе, выглядит как большое колесо, приводит в действие оси, благодаря которым синхронно происходят три взаимосвязанных процесса:

1. Движение иглы с одновременным подтягиванием нити с катушки.
2. Автоматическое продвижение ткани.
3. Работа шатунного соединения, обеспечивающего движение иглы и захват нижней нити верхней.

Если действие, описанное в последнем пункте, не отлажено, работа машинки дает сбой. Устройство швейной машинки предполагает ее настройку с точностью вплоть до миллиметра. Расстояние между кончиком иглы и носиком челнока, вращающегося с помощью шатунного механизма, в точке их максимального сближения должно быть минимальным. То есть игла приближается к челноку так близко, чтобы она могла захватить нижнюю нить, но при этом не допускается их соприкосновение.

Существенное различие

Начнем мы наш обзор с того, что укажем одно принципиальное отличие в разных швейных машинах. Заключается оно в том, что существуют модели с неодинаковым типом управления. Они подразделяются на такие виды:

• техника с электроприводом;
• ручные швейные машины;
• машинки с механическим ножным приводом.

Первые наиболее удобны для эксплуатации. Устройство швейной машинки с электроприводом элементарное. Мастеру необходимо просто нажимать на педаль, чтобы привести двигатель машинки в действие. Чем большую силу для этого прикладывает швея, тем выше крутящий момент при пуске и тем быстрее работает мотор.

Также управлять швейным механизмом можно без использования силы тока. В этом случае необходимо одной рукой прокручивать маховое колесо, а другой направлять ткань. Такие машинки сейчас используются редко, но мастера не спешат избавляться от устаревшей техники, и дальше мы расскажем почему. Зачастую это техника советского или европейского производства («Чайка», «Зингер»). Строение швейной машинки с ручным управлением будет представлено в отдельном разделе.

Ножные машинки более практичны и удобны по сравнению с ручными, в основном за счет того, что обе руки мастера свободны. Это значительно облегчает рабочий процесс. Однако шитье с их помощью обязывает портного уметь правильно задействовать механизм машинки и постоянно контролировать ее скорость.

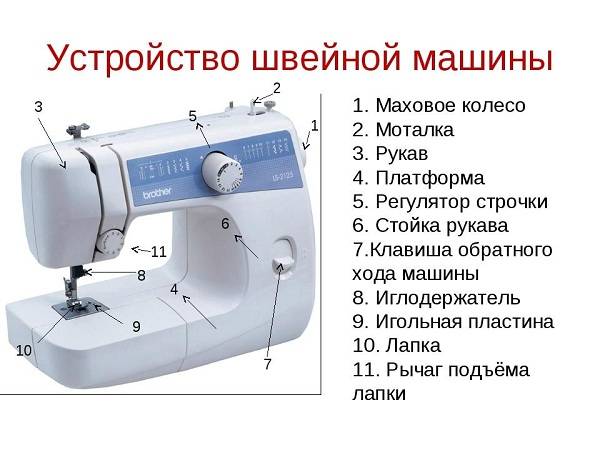

Схема устройства швейной машины

Существуют базовые части швейной машины, без которых не обходится ни один агрегат:

• маховик;
• моталка;
• рукав;
• швейная платформа;
• колесо выбора строчки;
• рукавная стойка
• ресивер (обратный ход)
• держатель иглы;
• игольная пластина;
• лапка;
• рычажок подъема и опускания лапки.

Но это те детали, которые видны при поверхностном осмотре – они являются малой толикой скрытого под корпусом механизма. Там внутри находится сложная система для приведения в действие челнока. Можно сказать, что работа швейной машины целиком и полностью основывается на челночном устройстве. Для неподготовленного человека схема деталей обычной швейной машины может показаться сложной и запутанной, но все становится понятным, если немного разобраться.

Перемещение ткани

Говоря о том, как работает домашняя швейная машина, нельзя опустить описание устройства, предназначенного для протяжки материи. Это революционное для своего времени изобретение позволило задавать нужную длину стежков, а также избавило портных от обязанности следить за продвижением лоскута.

Происходит все следующим образом:

• на первом этапе, по центральной части проходит главный вал, который соединяется с осью маховика через шатун;
• в боковых частях проходят два стержня, при синхронном вращении которых приходит в движение протяжный механизм.

Первый укомплектован деталью, который специалисты называют между собой «Ласточкин хвост». Для простого человека он больше похож на ключ. Этот элемент двигается туда-обратно по направлению хода ткани.

У второй оси предусмотрен кулачок, который размещается в пространстве «ласточкиного хвоста». Главной его функцией является подъем и спуск данной детали.

Итоговым результатом всех движений перечисленных механизмов происходит работа швейной машины, деталь в виде «ласточкиного хвоста» приводит в движение протяжные зубцы. Получив импульс, зубья выполняют свои шаги, прокручиваясь на месте.

Все манипуляции по настройке длины стежка проводят посредством поворотного рычажка. Совсем небольшая деталька скреплена с осью хвостатого ключа. При поворотах рычага хвосты изменяют свою конфигурацию от начального положения, что приводит к изменению длины стежка в строчке. Видео показывает, как правильно проводить настройку длины шагов.

История швейной машины

Машинная игла — это наиболее важная деталь швейной машины. Долгое время изобретатели пытались использовать в машине принцип ручного шитья и временное соединение деталей выкройки .  Была игла с ушком на заднем тупом конце, похожая на ручную, потом игла с двумя остриями с ушком посередине. Конструкторы никак не могли уйти от привычного способа шитья с протягиванием всей иглы с нитью сквозь материал. Только в 1834 г. американец У. Хант предложил иглу с ушком на заостренном конце и челночное устройство для второй нити.

Позднее игла была снабжена двумя желобками: с одном стороны длинным, С другой коротким. Именно с этого момента швейная машина  и стала такой, какой мы ее знаем сейчас.
