Принцип работы и основные элементы электрической дрели

Снятие и установка резьбового патрона (электрической дрели)

Снятие и установка резьбового патрона

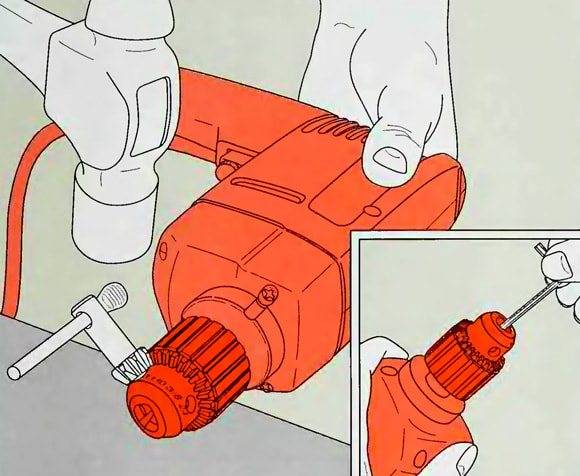

Чтобы снять резьбовой патрон, откройте его как можно больше с помощью ключа. Затем снимите патронный винт шестигранным ключом или отверткой, поворачивая его по часовой стрелке . Затем установите инструмент на краю верстака или стола с ключом в отверстие для ключа под углом 30 градусов, как показано на рисунке.

Крепко держите инструмент и ударяйте по ключу молотком. Пока патрон не отсоединится настолько, чтобы его можно было повернуть рукой, отвинчивая против часовой стрелки.

Отвинтите и снимите его со шпинделя. Если он имеет дефекты, замените его точным дубликатом. Очистите шпиндель чистой тканью, смоченной в растворителе для краски.

Поломки механической части инструмента

Если неисправности электрики выявить трудно, то с механическими поломками справиться намного проще, и дешевле. Выявить механические дефекты можно даже без необходимости разборки инструмента. Если дрель трещит или не вращается патрон, но при этом слышен характерный звук работы двигателя, значит поломка в редукторе. Когда в дрели не держится насадка, значит неисправность в зажимных кулачках. Еще из строя могут выйти подшипники, которые не подлежат ремонту, и требуют комплексной замены.

Рассмотрим каждый вид неисправности, и особенности их выявления с последующим устранением.

1. Из строя вышли подшипники. Обычно подшипники служат достаточно долго, и главной причиной их быстрого выхода из строя является отсутствие смазки или ее выработка. Различают два вида поломок в подшипниках — полное разрушение шариков или износ. При полном разрушении деталь подлежит замене. При замене подшипников трудностей не возникает, поэтому обязательно проверьте их исправность
2. Заклинивание редукторного узла — здесь поломки связаны со слизыванием ведомой или ведущей шестерней. Еще в процессе работы может быть отколот зуб, что в итоге приведет не только к снижению производительности, но и возникновению полного заклинивания передаточного механизма. При неисправности редуктора требуется произвести замену шестерней. Следует учитывать, что на бытовых инструментах редуктор может быть представлен из пластиковых шестерней. Их надо менять на аналогичные, иначе установка металлических шестерней приведет к ускоренному износу двигателя

3. Ремонт ударного механизма дрели — в отличие от перфоратора, на дрели этот механизм имеет примитивную конструкцию. Состоит конструкция из двух частей, напоминающих фрикционную муфту. Удары создаются за счет перемещения шестерни с зазубринами. Зазубрины на вращающейся шестерни входят в зацепление с аналогичной конструкции зубьями на корпусе, и как-бы перескакивая, создаются щелчки — они же удары. Неисправности ударного механизма дрели бывают следующими — слизывание зазубрин, что в итоге приводит снижению производительности. Чаще зазубрины слизываются на подвижной шестерне, которую и необходимо заменить. Еще поломка может быть, когда не отключается ударный режим ограничителя. Причина в износе металлического шарика, который при перемещении переключателя уходит в торец вала, тем самым ограничивая возможность соприкосновения зазубрин шестерни с выступами на корпусе. Чтобы устранить неисправность, следует заменить шарик в конструкции ударного механизма

4. Неисправность исполнительного элемента — патрона. На дрелях используются патроны ключевого типа, отличающиеся повышенной надежностью и эффективностью. На этой детали из строя может выйти зажимная губка, которую следует заменить. Подробная инструкция о том, как снять, отремонтировать и заменить патрон на дрели

Подшипники и патрон относятся к мелким механическим неисправностям, а выход из строя требует соответствующего подхода. Даже если диагностика показала, что редуктор не нуждается в ремонте и замене деталей, то его необходимо демонтировать, промыть в бензине и внести новую смазку. Такие манипуляции необходимо выполнять регулярно в зависимости от частоты применения электроинструмента. Подробное описание как ремонтировать ударный механизм дрели, описан в видео отчете.

Виды схем подключения кнопки дрели

Схема подключения электродрели бывает двух видов. Необходимо ознакомиться с особенностями каждой из них.

Схема подключения выключателя совковой дрели

Схема выключателя поможет правильно подсоединить кнопку к инструменту Как правило такая схема используется мастерами во время ремонта сломанного инструмента. С ее помощью удастся проверить все функциональные особенности выключателя. Также она позволяет выполнить ремонт после определения причины появления поломки.

Большинство производителей поставляют схему подсоединения выключателя вместе с инструкцией к изделию. Однако бывают случаи, когда ее нет. В таких ситуациях людям приходится самостоятельно искать в интернете. Чтобы найти ее, придется заранее узнать точную модель устройства.

Схема с реверсом и регулятором оборотов

Схема подсоединения выключателя с реверсом используется для подключения реверсной кнопки Некоторые модели от таких производителей как Sparky или Интерскол оснащаются выключателями со встроенным регулятором оборотов и реверсом. В таких конструкциях довольно сложно разобраться и поэтому не всегда удается определить точную причину их поломки.

Если такая кнопка вышла из строя, рекомендуется просто купить новую и подсоединить ее сверяясь со схемой.

Устройство ручной дрели

Механические дрели, как правило, разделяются на односкоростные и двухскоростные. Вторые считаются более практичными и универсальными, несмотря на то, что конструкция немного более сложная. Однако появляется возможность менять скорость вращения, что расширяет сферу применения.

Ручная мини-дрель, имеющая одну скорость вращения, технически представляет собой пару шестерен, с помощью которых передаётся вращение от рукоятки на патрон. Довольно часто шестерни даже не прячут в корпус, а оставляют открытыми.

На крупной ведущей шестерне расположена рукоятка, которой приводится в движение механизм, маленькая (ведомая) шестерёнка зафиксирована на общем валу с патроном. На противоположном от патрона конце устройства смонтирована упорная рукоятка, позволяющая удерживать инструмент и направлять его. Конструкция простейшая, за счёт чего ручная дрель обладает феноменальной надёжностью и практически никогда не выходит из строя.

Двухскоростные ручные дрели несколько более сложные по конструкции, устройство базируется на механизме, который называется двухступенчатым мультипликатором. Это механический редуктор, состоящий из набора шестерен, скомпонованных на нескольких осях в одном корпусе.

Для того чтобы изменить скорость вращения, рукоятка переустанавливается на нужную сторону, при этом меняется передаточное число редуктора и, соответственно, число оборотов патрона за один оборот ручки. Справедливости ради следует отметить, что существуют модели, где переключение скоростей происходит при помощи продольного смещения оси вращения рукоятки и для изменения частоты вращения патрона перекручивать саму ручку нет необходимости.

В целом ручная дрель представляет собой устройство, имеющее плечевой упор, одну рукоятку для вращения патрона и расположенную с другой стороны ручку для удержания инструмента.

Патрон может быть разных моделей, трёх- или четырёхкулачковый. Вращаемая рукоятка фиксируется на валу, как правило, контрящим винтом. Упорная завинчивается в корпус справа или слева. При необходимости все детали можно снять, шестерни почистить и смазать.

Особенности редуктора аппарата

Рисунок 4.Схема подключения кнопки дрели с реверсом.

Дрель имеет в конструкции редуктор, который отвечает за снижение количества оборотов рабочего сверла и повышение крутящего момента. Многие модели имеют в составе шестеренчатый редуктор, который предполагает одну передачу. Можно приобрести перфораторы, которые предусматривают некоторое количество передач, их может быть две, при этом система походит на коробку передач, которой снабжено обычное средство передвижения – машина.

Схема подключения ряда существующих на современном рынке установок обладает ударным функционалом. Тогда мастер с наличием такого инструмента получает возможность обустраивать отверстия в теле бетонного монолита. В таких аппаратах в боковой области большой шестеренки монтируется волнистый элемент, такая же шайба находится и напротив.

Схема, подключение такой установки имеют некоторые отличия от вышеописанных моделей. Таким образом, в процессе работ, которые предполагают задействованный режим удара, сверло упирается в обрабатываемую поверхность, а волнистые составляющие, взаимодействуя с твердым препятствием, начинают имитировать удары. Эти элементы в конструкции после некоторого времени эксплуатации установки нуждаются в полной замене.

Схема подключения разных моделей и производителей может отличаться от той, что была представлена в вышеописанном примере, однако принцип работы такого аппарата остается единым.

Обслуживание аккумуляторной батареи (аккумуляторная дрель)

Аккумуляторная батарея

Крепко удерживая рукоятку, другой рукой нажмите на выступы аккумуляторного блока и выньте его. Установите зарядное устройство в сухом месте вдали от любого окна. Заряжайте аккумулятор только при температуре от +5 до +40С.

Сотрите пыль с устройства чистой мягкой тканью и вставьте в него аккумуляторный блок. Совместив отрицательный и положительный полюса. Подключите к розетке 120 В и включите его. Ваша модель может не иметь переключателя ON/OFF. Дайте аккумулятору зарядиться в течение времени, указанного в руководстве по эксплуатации и уходу.

Недостаточная зарядка аккумулятора снижает его способность удерживать заряд.

Когда аккумуляторная батарея заряжена, выключите зарядное и отсоедините его от розетки. Извлеките аккумулятор из устройства и дайте ему остыть в течение 15 минут. Затем вставьте аккумуляторный блок обратно, убедившись, что его выступы зафиксированы на месте.

Аккумуляторная модель

Беспроводные дрели очень популярны у домашних мастеров, потому что работа не ограничивается длиной провода, что позволяет их применение в любых условиях. Они также относятся к электрическому инструменту. Есть варианты, когда зарядное устройство располагается в кейсе для хранения инструмента, и после работы он хранится и одновременно заряжается. В основном дрели на аккумуляторах имеют два запасных блока, которых достаточно для проведения работ.

Заряжается такой сменный аккумулятор не более часа, поэтому вы не будете делать больших перерывов, когда запланировали большой объем работ на день. Как правило, блок для зарядки рассчитан на несколько тысяч раз, но конкретно надо узнавать этот показатель при покупке, есть сменные батареи подороже, которые заряжаются за 15 минут.

Как выявить неисправность щеточного узла

Из строя на дрели выходят щетки, которые являются расходным элементом. Щетки изготавливаются из графита, и с их помощью происходит передача тока на ротор через коллекторный узел. В процессе работы щетки истираются, выгорают, изнашиваются и требуют замены. Ресурс щеток зависит от разных факторов:

• Качество
• Исправность коллектора
• Нагрузка электроинструмента

Выявить неисправность щеток можно по такому признаку, как избыточное искрение. Если до того, как дрель перестала запускаться, наблюдалась ее чрезмерное искрение с признаками возникновения нагара, то с высокой долей вероятности необходимо заменить угольные щетки. Для замены необходимо извлечь элементы из щеткодержателей, вытащить изношенные части и установить на их место новые.

Это интересно! Если износ щеток более 60% от изначальной длины, то их необходимо заменить.

Кроме неисправности щеток, необходимо обратить внимание на состояние медных ламелей коллектора. Если на медной основе наблюдаются признаки нагара, а также сколы и прочие дефекты, то все это следует устранить

Если устранить не получается самостоятельно, тогда следует заменить якорь. Причинами возникновения нагара на медных пластинах является избыточное искрение электроинструмента. Кроме того, при сильном износе коллектора возникает соединение (замыкание) пластин между собой, что также недопустимо.

Замена выключателя дрели

Обслуживание выключателя

Обратите внимание на устройство электрической дрели и получите доступ к переключателю. Определите тип переключателя

Переключатель с переменной частотой вращения, как показано на рисунке, является обычным явлением в большинстве инструментах.

Перед снятием выключателя обратите внимание на расположение его проводов. Для удобства нарисовав схему (см

выше)

Для удобства нарисовав схему (см. выше).

Затем осторожно извлеките выключатель из корпуса и обозначьте его провода и соответствующие клеммы. Для отсоединения провода, вставьте маленькую отвертку в его вставную клемму, чтобы освободить его

Замените переключатель точным дубликатом и подсоедините к нему провода. Последовательно вставляя каждый провод в соответствующий входной разъем.

Снова скрутите корпус и убедитесь, что провода не зажаты. Установите корпус редуктора на место и установите бит . Затем проверьте устройство электрической дрели, а так же на утечку напряжения.

Максимум эффективности

В инструкции по эксплуатации каждый производитель указывает интервал скоростей вращения, при которых дрель будет максимально использовать заложенные в ней возможности. Например, при работе с древесиной используется самая высокая скорость, а для бетона и камня выбирается режим медленнее. Чтобы использовать дрель в качестве шуруповерта, выбирают самые малые обороты.

С каждой деталью устройства можно провести некоторые небольшие манипуляции, которые существенно повысят эффективность использования дрели.

1. Патрон. Когда сверло зажимается в патроне при помощи ключа, то надо вручную свести губки до упора, а затем, передвигаясь по кругу, зажать их окончательно ключом. В моделях без ключа, которые встретить все труднее весь процесс делается руками.
2. Сверло. Этот режущий инструмент должен всегда быть хорошо наточен, износ, различные повреждения значительно снижают его производительность. Использование некачественных сверл может привести к тому, что двигатель и редуктор будут испытывать перегрузки, влияющие на их срок службы.
3. Надежное удерживание. Этот инструмент относится к весьма опасным изделиям, поэтому во время работы необходимо его хорошо фиксировать в руках. Во время сверления на корпус передается вибрация, поэтому производители добавляют вторую рукоятку для удобного удерживания дрели, это значительно помогает контролировать весь процесс.

Типовые поломки инструмента

Зная устройство электродрели, несложно определить причину того, почему не работает та или иная его функция. Следует отметить, что избежать поломок электроинструмента можно, если периодически проводить профилактические работы, связанные с заменой смазки механических частей.

После окончания работ по сверлению необходимо убирать пыль с инструмента, особенно с его вентиляционных отверстий. Характер неисправностей разделяют на электрическую или механическую природу возникновения.

Электрические повреждения

Такого вида поломки происходят из-за превышения допустимой нагрузки на аппарат и нарушений в его эксплуатации. Проявляются они в отказе инструмента включаться, в неисправности реверса или регуляторе оборотов. Чаще всего для восстановления работоспособности понадобится разобрать кнопку запуска и прочистить все места, связанные с электрическим контактом.

Появление запаха гари свидетельствует о возникновении перегрузки в работе электродвигателя. В таком случае вначале проверяется состояние щёток и обмоток, изучаются места подключения провода питания на отсутствие подгорания. Подгорание связано с попаданием пыли, в результате чего увеличивается переходное сопротивление, что ведёт к нагреву. Электрического рода неисправности легко вычисляются с помощью мультиметра и визуального осмотра.

Механические поломки

Механические неисправности выявляются сложнее. Такого рода поломки обычно сопровождаются возникновением посторонних звуков, и устранить их без разборки инструмента не получится. В случае плохого фиксирования сверла в патроне понадобится его заменить, так как износ зубчатого соединения самостоятельно восстановить невозможно.

Возникновение клина при работе связывается с повреждением редуктора или подшипника. Если разобрать устройство, то повреждённый узел будет виден сразу. Износ шестерёнок или шлицов будет говорить о необходимости их замены. Подшипники проверяются путём покачивания их на валу. Если движение не плавное или слышны посторонние звуки, то подшипник заменяется. После того как получится найти неисправный узел и починить его, перед тем, как собрать устройство обратно, необходимо провести очистку редуктора от старой смазки и нанести новую. Тогда устройство сможет прослужить ещё не один год.

Замена щеток в дрели.

Обратил внимание, что в дрели Метабо 600-Импульс искрят щетки. Пользовался периодически 2,5 года

Пора менять щетки. Вопрос. Как срочно необходимо это сделать, чтобы не налететь на крупный ремонт? И вообще, подскажите, как следить за этим делом? Может есть какие то регламентные сроки для дрелей и перфов? Дорого ли обойдется замена щеток в сервисе?

Там если не ошибаюсь щётки самоотключающиеся. Перестанет дрель включаться вообще — менять однозначно.

Обычно щётки следует менять, когда они сточились до 1/3-1/4.

Спасибо. А я и не знал этого. Просто как то в голову втемяшилось, что износ щёток, влечёт за собой поломку якоря. Кстати, а как узнать, что сточились до 1/3 или 1/4. Дрель вскрывать?

а нельзя ли замерять сопротивление и определять нужный момент по нему, а не так 1/3 или еще что — на пылесосах щетки очень длинные стоят — 1/3 от них может 100 моточасов проработать

***Просто как то в голову втемяшилось, что износ щёток, влечёт за собой поломку якоря.***

Запросто — задир ламельных пластин. Но только в том случае, если нет ограничителя износа (обычно это пружинки с ограничением хода — при достижении минимальной длины щётки просто перестают прижиматься к коллектору).

***Кстати, а как узнать, что сточились до 1/3 или 1/4. Дрель вскрывать?***

Эту — да. На некоторых дрелях, да и другом электроинструменте, для быстрого доступа щётки помещают под отдельными заглушками на корпусе — эдакими «таблетками» со шлицами в задней части мотора; открутил «таблетку» — щётка вынулась.

Кстати 1/3 — это примерно 5-7 мм длины.

***а нельзя ли замерять сопротивление и определять нужный момент по нему***

Как вы себе это представляете? Просто омметр к вилке и нажать на курок? ИМХО — показать может что угодно, т.к. сопротивление сильно зависит от состояния контакта: хорошо притёрты щётки или нет, подгоревший коллектор или нет, и т.д.

***на пылесосах щетки очень длинные стоят — 1/3 от них может 100 моточасов проработать***

А на промышленных генераторах преобразования частоты щётка работает до полугода, а потом регламентно меняется. Собст-но также дело обстоит и на серьёзной технике — через определённое время наработки надо идти в сервис (у перфов Метабо за моточасами вообще следит встроенный чип). Однако — дрель инструмент не того уровня сложности, чтобы городить с ней такой огород. Самоотключающиеся щётки — простейшее и весьма эффективное решение.

Основные узлы и детали

В принципе, все дрели имеют одинаковую конструкцию — все узлы и детали показаны на фотографии. Ударные модели имеют добавочные неподвижные храповики, которые, взаимодействуя друг с другом, заставляют сверло совершать поступательно-ударные движения для сверления особо прочных стен из железобетона.

Принцип работы довольно несложен: нажав кнопку пуска, пользователь открывает току доступ к щеткам электродвигателя, которые раскручивают ротор двигателя до необходимых для работы оборотов. Вращательный момент через шпиндель передается на редуктор — он обеспечивает вращение патрона с зажатым в специальном устройстве сверлом. В результате такого взаимодействия осуществляется сверление различных материалов.

Возможные неисправности инструмента

Для начала необходимо ознакомиться с основными типами неисправностей электродрелей. Они могут быть:

• Электрическими. Чаще всего поломки связаны с электроникой. Бывают случаи, когда инструмент начинает искриться из-за перегрузки. Некоторые модели Bosch PSB перестают функционировать из-за стачивания щеток.
• Механическими. Иногда из строя выходят подшипники или редукторный механизм. В подобных ситуациях поможет только полная замена сломанных деталей.

Алгоритм поиска и устранения поломок электрической части

При поиске поломки рекомендуется придерживаться определенного алгоритма, с помощью которого удастся быстро отыскать неисправность:

Если устройство полностью не включается, надо вскрыть корпус и проверить соединение кабелей. Возможно один из них оторвался от электросхемы и поэтому не происходит включение устройства.
Если с проводами все хорошо, необходимо проверить тумблер выключателя

В некоторых устройствах от Бош и Makita со временем появляются следы окисления и прибор перестает работать.
Осматривая устройство, особое внимание надо обратить на щетки. Они должны надежно прижиматься к ротору.

Обслуживание и ремонт редуктора

Практически при каждой разборке дрели имеет смысл заглянуть в редуктор, чтобы оценить состояние и степень износа деталей трансмиссии. У большинства бытового инструмента редуктор исключительно прост и состоит из двух плоских шестерен, выполненных из твёрдого пластика или металла. Попробуйте провернуть шестерни, заблокировав шпиндель двигателя, оцените люфт и вероятность проскока в разных точках передачи.

Профессиональный инструмент может дополнительно иметь как редуктор с переключаемой передачей, так и регулируемую предохранительную муфту. Неисправности обоих элементов полностью наглядны, они попросту перестают выполнять свои функции. К сожалению, эти детали практически неремонтопригодные, потому и предусматривается возможность их модульной замены.

Для замены шестерен понадобится съёмник стопорных колец. Не потеряйте шпонку при снятии шестерни, замену будет трудно найти. При разобранном редукторе рекомендуется полностью достать якорь, чтобы проверить плавность хода и наличие люфта в подшипниках. Шилом можно снять защитные крышки сепаратора, чтобы наглядно убедиться в его сохранности. Замена подшипников выполняется холодной напрессовкой, в качестве оправки лучше использовать медную трубку или деревянный брусок с продольным отверстием.

Завершив работу с редуктором, удалите остатки смазки и заполните камеру трансмиссии новой молибденовой пастой примерно на 2/3 объёма. Убедитесь, что в процессе ремонта внутрь дрели не попало посторонних предметов и проведите сборку в обратном порядке.

Типы сверл

Сегодня промышленность выпускает универсальные сверла, которые можно использовать для сверления дерева, металла и твердого пластика. Но иногда надо иметь специальные сверла для дрели, чтобы быстро просверлить отверстия в бетоне, керамической плитке, металле, делать большие отверстия в древесине, например, сделать аккуратную врезку нового замка в дверь.

Для этого есть спиральные и плоские сверла. Хорошо показали себя ударного типа сверла для кирпича и бетона, алмазные — для сверления по керамике и большого диаметра круговое сверло для проделывания отверстий в кафельной плитке, чтобы провести трубы для воды.

Как подключить кнопку дрели самостоятельно?

Для процедуры понадобятся плоская и крестовая отвёртки, а также шило. За неимением последнего подойдёт мешочная или любая другая толстая иголка. Если модель отличается небольшими габаритами, то для большего удобства можно взять ещё и пинцет.

Замена кнопки:

1. Ослабляем пару винтов, удерживающих сетевой кабель.
2. Вставляем шило в статор рядом с проводом и аккуратно извлекаем жилу.
3. Аналогичным образом вытаскиваем второй кабель.
4. Если кнопка не на клипсах, то выкручиваем саморезы и вынимаем её.
5. Ставим на место новую клавишу и подключаем провода также с помощью шила.
6. Устанавливаем блок на дрель, не забывая о реверсе.
7. Аккуратно укладываем жилы и прижимаем их винтами.
8. Закрываем кожух.

Кнопка включения дрели Интерскол

В доброй половине случаев провода, идущие от статора, отличаются по цвету. Если же они одинаковые, то их нужно будет промаркировать, чтобы не перепутать при подключении.

Схема кнопки дрели

Рисунок-1. Схема подключения кнопки с реверсом

Рисунок-схема подключения кнопки дрели

Представленная на фото -1 кнопка дрели снабжена встроенным регулятором оборотов электродвигателя а также встроенным регулятором направления вращения ротора -реверс.

Максимум эффективности

В инструкции по эксплуатации каждый производитель указывает интервал скоростей вращения, при которых дрель будет максимально использовать заложенные в ней возможности. Например, при работе с древесиной используется самая высокая скорость, а для бетона и камня выбирается режим медленнее. Чтобы использовать дрель в качестве шуруповерта, выбирают самые малые обороты.

С каждой деталью устройства можно провести некоторые небольшие манипуляции, которые существенно повысят эффективность использования дрели.

1. Патрон. Когда сверло зажимается в патроне при помощи ключа, то надо вручную свести губки до упора, а затем, передвигаясь по кругу, зажать их окончательно ключом. В моделях без ключа, которые встретить все труднее весь процесс делается руками.
2. Сверло. Этот режущий инструмент должен всегда быть хорошо наточен, износ, различные повреждения значительно снижают его производительность. Использование некачественных сверл может привести к тому, что двигатель и редуктор будут испытывать перегрузки, влияющие на их срок службы.
3. Надежное удерживание. Этот инструмент относится к весьма опасным изделиям, поэтому во время работы необходимо его хорошо фиксировать в руках. Во время сверления на корпус передается вибрация, поэтому производители добавляют вторую рукоятку для удобного удерживания дрели, это значительно помогает контролировать весь процесс.
