Установка экрана под ванну

А какие типы экранов могут быть?

Как уже говорилось ранее, пространство под ванной чаще всего используется для различной утвари, тряпок, моющих средств и т.п. Но в связи с тем что при входе в ванную комнату это смотрится как некий склад вещей, требуется скрыть это хозяйство за специальным экраном. Выше были рассмотрены различные виды материалов, из которых можно изготовить экран под ванну, а методы сооружения будут описаны ниже.

Для того чтобы самостоятельно собрать экран под ванну из керамической плитки, необходимы металлические профили для сборки каркаса из гипсокартона. Из-за того что из плитки нельзя собрать раздвижной экран, требуется заранее предусмотреть небольшую дверцу для техобслуживания ванны. Здесь необходимо уточнить то, что каркас следует обшить гипсокартоном для последующей облицовки его плиткой

Очень важно плотно стыковать листы гипсокартона, чтобы в последующем легче было класть плитку

Саму плитку нужно класть в последнюю очередь, после того как будет полностью готов каркас. Для кладки желательно использовать плиточный клей, который надежно склеит каркас с плиткой. Оставшиеся межплиточные отверстия необходимо обработать специальной затиркой, которая защитит плитку от плесени.

Экран под ванну из МДФ. Данный материал отлично подойдет для того, чтобы изготовить раздвижной экран, так как он не будет пропускать влагу, а благодаря своей прочности на нем не будет образовываться плесень и грибок.

Для того чтобы обшить готовый каркас листами МДФ, необходимо заранее распилить их под заготовленные размеры. После этого можно прикреплять шурупами МДФ непосредственно к каркасу. Очень удобно из цельного листа МДФ сделать раздвижной экран для ванной, приделав к нему ручку и заранее выпилив в каркасе отверстия для крепления материала. Прикрепив ручку к дверце, получится раздвижной экран.

Экран под ванну из акрила. Акриловые ванны очень разнообразны и необычны из-за своей своеобразной формы. Поэтому изготовить экран для такой ванны сложно самому. Но, зная необходимую последовательность действий, можно легко выполнять экран под ванну даже из акрила.

На подготовленный заранее лист нужно будет по всей длине прикрепить зеркало, также вырезанное заблаговременно по нужным размерам. Скреплять лучше всего особым строительным клеем, который устойчив к влаге. Затем нижнюю часть экрана нужно будет скрепить с петлями каркаса и получить раздвижной экран с зеркальной облицовкой.

Гипсокартонная перегородка. Это наиболее распространенный вариант изготовления, так как в этом случае можно будет облицовывать данную конструкцию практически любым материалом.

Изготовление конструкции такого типа очень просто. Для этого достаточно иметь в наличии шуруповерт, несколько шурупов и заранее заготовленный гипсокартон. Если требуется, чтобы задвижка была раздвижной, необходимо дополнительно установить петли, регулирующие уровень отклонения экрана от вертикального состояния.

После выполнения всех вышеизложенных указаний и этапов действий должен получиться отличный экран под ванну, который будет регулироваться или будет зафиксирован в одном положении (вне зависимости от конструкции). Экран под ванну поможет скрыть все сантехнические и прочие коммуникации, а ванна заиграет новыми красками.

Установка экрана

Боковой экран акриловых ванн часто продается отдельно. Для прямоугольных конструкций боковую часть можно выполнить самостоятельно, например, из гипсокартона с последующей облицовкой плиткой. В этом случаи экран устанавливается под углом для удобства размещения ног в процессе выполнения, какой-то, работы над ванной. Для этих же целей в его нижней части, посередине оставляется проем с шириной 200 — 300 мм и высотой 100 — 150 мм.

Подобную защиту будет трудно изготовить для угловых изделий. Поэтому желательно вместе с ванной приобрести стандартный экран. С ним прилагаются захваты, упоры и подпружиненные ножки. Этот комплект не обеспечивает жесткость конструкции.

Рассмотрим один из вариантов укрепления экрана

Прикрепите к ванне и стене металлические захваты и упоры таким образом, чтобы упираясь в упоры и захваты, экран находился на одном уровне с ванной в вертикальном положении.

В монтажные отверстия боковой защиты установите ножки. Подготовьте брус в количестве 6 шт. с высотой, соответствующей высоте между кромками экрана.

Фото крепления экрана акриловой ванны.

В четырех подготовленных элементах в боковой части проделайте отверстие диаметром 14 мм и глубиной, равной высоте соединительной гайки. Так как гайка должна плотно входить в дерево, отверстие не следует рассверливать.

Деревянные изделия с гайками будут выполнять функцию дополнительных опорных ножек, другие служат как арматура.

Вбейте соединительные гайки в брус. На боковых частях защиты произведите разметку отверстий для крепления деревянных элементов к экрану. Брус нужно располагать таким образом: без отверстий по бокам, а другие четыре детали равномерно распределить по защите с учетом имеющихся ножек.

В местах, где будет размещаться доска без соединительных гаек, с двух сторон бурта экрана, посередине проделайте отверстия диаметром 4 мм и произведите зенкеровку для размещения головки самореза на одном уровне с изделием.

В точках установки бруса с гайками в верхней части защиты проделайте отверстия на 4 мм с зенкеровкой, а с противоположной стороны отверстие диаметром 10 мм.

В экране плотно разместите деревянные элементы и зафиксируйте их шурупами и болтами в соответствии с назначением. Установите защиту на свое место, разоприте ее болтами, установленными в дополнительных опорных ножках, между полом и бортом ванны.

Фото крепления угловой акриловой ванны.

Установка самодельного экрана

Самодельные экраны, при условии качественного монтажа, обладают большей надежностью и прочностью, а потому многие мастера предпочитают именно этот вариант. Самый распространенный способ – изготовление экрана из гипсокартона и металлического профиля с последующей облицовкой кафелем. Как и в предыдущем случае, все работы по отделке ванной должны быть завершены, пространство под чашей очищено от пыли и строительного мусора, коммуникации подключены.

Для установки потребуется:

  • оцинкованный профиль 75х40 мм и 60х27 мм;

  • влагостойкий гипсокартон;

  • уровень и линейка;
  • саморезы по металлу;
  • дюбель-гвозди;
  • дрель с набором сверл;
  • ножницы по металлу.

Так как данный экран будет стационарным, нужно заранее позаботиться о наличии технического люка для ревизии коммуникаций под ванной. Его можно тоже сделать самостоятельно, но гораздо проще купить готовый, ведь стоимость таких изделий совсем невысока. Это сэкономит вам и силы, и время на изготовление экрана. В продаже помимо обычных есть люки под плитку, которые после облицовки совершенно не выделяются на фоне экрана.

Шаг 1. Определяют расположение крайней стойки каркаса. Для этого от внешнего края бортика отступают в сторону ванны 1 см и ставят метку. Далее суммируют толщину гипсокартона, направляющего профиля, плитки и клеевого слоя, отмеряют полученное значение от первой метки и ставят еще одну.

Определяют расположение крайней стойки каркаса

Разметка

Шаг 2. Измеряют точное расстояние от пола до бортика ванны и обрезают стоечный профиль согласно замерам. Отрезок профиля прикладывают к стене на уровне второй метки, выставляют вертикаль и проводят маркером линию до самого низа.

Шаг 3. Профиль укладывают на пол и в его нижней и верхней части просверливают по одному отверстию диаметром 6 мм. Снова прикладывают стойку к стене и сквозь отверстия намечают расположения крепежей.

Профиль, прикрепленный к полу

Шаг 4. В отмеченных точках просверливают плитку копьевидным сверлом диаметром 6 мм, после чего вставляют сверло по бетону, включают режим перфоратора и углубляются в стену на длину дюбеля.

Шаг 5. Устанавливают профиль на место, ровняют и фиксируют к стене дюбель-гвоздями. С другой стороны ванны делают то же самое.

Шаг 6. Между боковыми стойками укладывают на полу горизонтальную направляющую. Ее также крепят к полу при помощи дюбель-гвоздей с шагом 30-40 см.

Шаг 7. В верхней части стойки скрепляют направляющей, сложенной из двух профилей 60х27 мм. Профили для надежности по бокам фиксируются саморезами с прессшайбами через каждые 40-50 см. Направляющая должна находиться на 30-40 мм ниже бортика ванны.

Сдвоенный профиль

Закрепленный под бортиком профиль

Шаг 8. Устанавливают промежуточные стойки. Нижний край стоек вставляют в паз направляющей, верхний обрезают ножницами по бокам, оставляя только центральную часть. Это обеспечивает плотное прилегание профиля к направляющей. Между стойками расстояние равняется примерно 30 см.

На фото показано, как разрезать профиль для стойки

Обрезка излишков ножницами по металлу

Крепление промежуточной стойки снизу

Крепление промежуточной стойки сверху

Стойки

Шаг 9.  Со стороны расположения слива в каркасе крепятся дополнительные отрезки профиля, образующие рамку под технический люк.

Технический люк

Шаг 10. Лист гипсокартона обрезают точно по размеру, при необходимости делают вырезы под водопроводные трубы. Прикладывают полотно к каркасу и фиксируют саморезами по металлу к каждой стойке и обеим направляющим. Шаг крепления – около 15 см.

В листе гипсокартона вырезаны отверстия под трубы

Фиксация гипсокартона

Задувка пены

Поверхность гипсокартона нужно загрунтовать перед отделкой

Нанесение клея на плитку

Отделка экрана плиткой

Как установить экран под ванну своими руками разбор технологии монтажа

У тех, кто решил сделать экран под ванну своими руками, есть множество вариантов решения этой задачи. Такие сооружения выполняют целый ряд функций: маскируют коммуникации, улучшают дизайн ванной комнаты, образуют место для хранения бытовой химии и т. п. У домашнего мастера появляется отличная возможность для воплощения творческих идей, ведь установка экрана под ванну — занятие увлекательное.

Какие варианты экранов популярны сегодня?

Конструкция экрана может быть очень разной. Можно сделать его:

  • глухим;
  • с раздвижными дверцами;
  • с распашной дверцей (или с двумя);
  • с полками;
  • с выдвижным блоком;
  • съемным и т. п.

Экран для ванны выглядит стильно и делает ванную более функциональной

Выясняя, как установить экран под ванну, необходимо подобрать подходящую модель. Конструкцию выбирают в зависимости от особенностей помещения. Для просторной комнаты можно установить экран под ванну с полками, которые монтируются на его лицевой поверхности.

Лучше сделать такую конструкцию съемной, поскольку из-за полок доступ к размещенным под ванной коммуникациям может быть несколько затруднен. Максимально функциональный экран под ванной для небольшого помещения — это устройство с раздвижными дверцами.

Глухой экран — очень простой, но наименее практичный вариант, поскольку при необходимости ремонта коммуникаций его придется полностью демонтировать.

Еще более простой способ скрыть неприглядную поверхность ванны и пространство под ней — занавески. Под бортиком монтируют обычную трубу, на которой подвешивают нетканое полотно подходящих размеров. К сожалению, простота исполнения — единственное достоинство этого варианта. Такой экран недолговечен и выглядит не очень презентабельно.

Сам экран может быть выполнен из разных материалов, например:

  • пластик;
  • гипсокартон;
  • тонкий лист окрашенного металла;
  • МДФ;
  • акрил и т. п.

Кирпичная кладка — это более трудоемкий способ сделать экран в ванной комнате, но стоит отметить, что это один из самых надежных и долговечных вариантов. Чаще всего после монтажа конструкции ей требуется дополнительная отделка. Это предоставляет отличные возможности для улучшения дизайна ванной комнаты.

Например, в маленьком помещении имеет смысл установить зеркальный экран под ванну, который визуально расширит пространство. Стильный экран под ванну из плитки — стандартный вариант для ванной комнаты, которая вся выложена плиткой.

В небольшой комнате зеркальный экран для ванны более чем уместен

Мозаика — отличный выбор для отделки конструкций с криволинейной поверхностью. Хороший плиточный клей упростит процесс и поможет сделать его максимально творческим.

Обратите внимание: Выбирая тип экрана, нужно подумать о возможности подойти вплотную к бортику ванны. Для этого можно оставить внизу небольшой зазор, всего 50-70 мм. Другой способ решить проблему — сделать небольшой скос на вертикальной поверхности

Этот вариант приемлем, если экран облицовывается керамической плиткой

Другой способ решить проблему — сделать небольшой скос на вертикальной поверхности. Этот вариант приемлем, если экран облицовывается керамической плиткой.

Наглядно порядок монтажа экрана из гипсокартона с нишей для ног демонстрируется в этом видеоматериале:

Порядок и особенности монтажа экрана

Общее описание того, как сделать экран под ванну, может выглядеть так:1. Произвести разметку мест крепления, используя уровень.2. Сделать необходимые замеры.3. Изготовить каркас экрана из металлического профиля.4. Закрепить элементы каркаса согласно разметке.5. Вырезать панели из подходящего материала.6. Закрепить панели на каркасе.

7. Произвести облицовочные работы.

Установка раздвижного экрана

Если вам нужны дополнительные полочки, то вы можете установить их под ванной. При желании закрыть их от посторонних глаз, установите раздвижной экран. Его можно сделать так, чтобы полочки открывались вертикально.

Если вам предстоит выбрать одну из моделей стандартных раздвижных экранов и установить ее под ванной, то предлагаем вам ознакомиться с некоторыми особенностями продукции этого плана. Стандартная длина экранов – 1,5 и 1,7 м. Универсальные конструкции можно уменьшать по длине. По высоте они бывают – 50,6 см, 55 и 56 см. Конструкции оснащены регулируемыми ножками.

Экран раздвижной

Простой вариант раздвижного экрана – это готовая конструкция, которая состоит из алюминиевой/пластиковой рамы с двумя панелями. Более сложные модели дополнительно оснащены ящиками с полочками для хранения моющих средств и бытовой химии. Панели бывают стеклянными или из оргстекла.

Экран под ванну следует выбирать в зависимости от потребностей и особенностей дизайна интерьера. Все упирается в бюджет и личные предпочтения. Если у вас еще есть вопросы по теме, то задавайте их нашему эксперту. При желании поделиться личным опытом, пишите комментарии к статье.

Из кирпича

Пространство под ванной можно закрыть кирпичной стенкой, облицованной плиткой. Справиться с кладкой способен каждый человек, умеющий обращаться с домашним инструментом. Выполнять кладку следует в ¼ или ½ кирпича на цементно-песчаном растворе в пропорции 1:3.

Перед кладкой нужно выполнить разметку положения экрана с учетом облицовки плиткой. В конечном счете бортик ванны должен получиться вровень с экраном. По краю ванны опустите отвес, а затем обозначьте линию, от которой будет откладываться толщина плитки и кладочного раствора вовнутрь ванны. В соответствии с этим ориентиром нужно сделать кирпичную кладку. Кроме того, следует отбить вертикальные линии конструкции экрана на противоположных стенах ванной комнаты.

С нишей для ног

Если вы хотите сделать конструкцию с нишей для ног в кладке нижнего ряда (или нескольких рядов), то вам придется оставить проем в кладке, перекрывающийся стальными полосами, имеющими толщину до 6 мм. Так, будет обеспечено удержание кирпичей верхнего ряда.

Ниша может быть выполнена с наклонной стенкой. Однако выполнить такую кладку технически сложнее. Для этого обозначьте на полу нижний контур ниши. Отложите высоту и глубину ниши на бумаге. Соединив точки, у вас получится шаблон. По нему нужно будет отрезать кирпич для боковых стенок. Порезать кирпич можно болгаркой или алмазным кругом. Кладка наклонной стенки выполняется с перевязкой кирпичей с боковыми стенками и между собой.

Установка ревизионной дверцы

После выполнения кладки следует установить ревизионную дверцу. Для упрощения задачи, вы можете приобрести таковую из пластика в строительном магазине. Еще вариант – самостоятельно изготовить ее из оцинкованного/алюминиевого профиля, который потом можно обшить пластиковыми панелями или другими отелочными материалами.

Функции и модели экранов для ванной

Экран под ванну представляет собой панель, изготовленную из пластика, оргстекла, МДФ или других прочных материалов. В нижней части изделия имеются винтовые ножки, длину которых можно изменять посредством вкручивания и выкручивания. Панель удерживается каркасом, состоящим из 4-х, расположенных по периметру изделия, алюминиевых планок: двух горизонтальных и двух вертикальных.

На фото раздвижной экран для ванны на регулируемых ножках

Этот каркас является основным усиливающим элементом, благодаря которому экран надежно фиксируют в вертикальном положении. Установка проста: собранное из комплектующих изделие наклоняют под небольшим углом и заводят верхней частью под ванну. Далее устанавливают в нужном положении и фиксируют с помощью выкручивания ножек.

Раздвижной экран перед установкой

Так монтируют любые модели экранов, или раздвижные. Первые отличаются от вторых конструкцией вертикальной панели. У раздвижных она может состоять из 2 и более частей, смещающихся относительно друг друга с помощью системы пазов и роликов.

экраны под ванну раздвижные

Назначение экрана

Инновационные комплексы для купания из акрила комплектуются уже готовыми пластиковыми перегородками, которые точно подходят по размеру конструкции. Их сборка и монтаж обычно не вызывает никаких сложностей, и подробно расписаны в сопроводительной документации. Стальные и чугунные ванны не имеют заводских экранов, их можно сделать своими руками, или оставить переднее пространство открытым.

Устанавливать или не устанавливать щит под ванну – зависит от решения хозяев жилища. Его наличие однозначно усиливает эстетическое восприятие санузла, делая его красивее и аккуратнее

Особенно это важно в тех случаях, когда помещение ванной отделывается в современном стиле, и торчащие канализационные трубы могут серьезно нарушить общую гармонию. Кроме эстетической составляющей, наличие экрана несет также практический эффект

Образующуюся за ним нишу можно использовать для складирования бытовой химии и других предметов, предназначенных для уборки и обслуживания помещения. Для удобства такое заграждение дополнительно оснащается распашными или раздвижными дверцами под ванну.

Если пространство останется открытым, туда будет постоянно попадать вода во время принятия водных процедур. Это становится причиной накопления грязи, размножения грибка, плесени и вредных для здоровья микроорганизмов. Отделка под открытой ванной быстрее приходит в негодность, приобретая непривлекательный вид. Во избежание всех перечисленных неприятностей лучше обзавестись экраном, благо стоимость его невысокая.

Экран для ванной из пластика

Данный вариант является одновременно самым недорогим и наименее хлопотным из всех возможных. Как известно, пластик хорошо переносит повышенную влажность, поэтому без труда может быть установлен в ванной комнате. Он достаточно прочный, поэтому может не только выполнять эстетическую функцию, но и защищать пространство под ванной.

Итак, основные преимущества пластика при изготовлении экрана под ванну это:

  • влагостойкость;
  • экономичность;
  • простота монтажа.

Сейчас большой популярностью среди отделочных материалов пользуются пластиковые (ПВХ) панели. Они легко монтируются, дешево стоят, а магазины готовы предоставить широкий ассортимент цветовых вариантов, благодаря чему их легко подобрать в тон основной отделке ванной комнаты.

Для того чтобы изготовить экран для ванной из пластиковых панелей, предварительно следует изготовить специальный поддерживающий каркас. Для этого потребуются металлические направляющие размерами 28×27 и 60×27. Их количество напрямую зависит от величины ванны и желаемых размеров конструкции.

При монтаже следует учитывать, что направляющие 28×27 используются для изготовления основного каркаса, а более массивные 60×27 служат для повышения его жесткости и устанавливаются вертикально по всей длине конструкции с шагом примерно 40-50 см. Обязательно использование герметика по периметру конструкции — влага с внешней стороны ванной комнаты не должна попадать в пространство внутри короба.

После того, как изготовлен каркас, можно приступать к установке самих панелей. Их можно монтировать как вертикально, так и горизонтально. При этом конструкция не должна быть глухой — лучше предусмотреть наличие хот бы небольшого люка для доступа к коммуникациям. В противном случае при возникновении неисправностей экран придется демонтировать.

Полезные советы

При выборе подходящего экранного ограждения и его установке могут быть полезны следующие рекомендации от специалистов:

  • Одна из разновидностей экранных ограждений — с панелями из ПВХ, относится к самым бюджетным видам со стоимостью от 500 руб. Это универсальные экраны, то есть если они больше по высоте, можно укоротить вертикальные стойки и обрезать панели сверху. При больших размерах по длине просто укорачивает горизонтальные направляющие с одной стороны.
  • В любом разборном каркасе вертикальные планки иногда расположены в неудобных зонах. Их можно выкрутить и перенести в другое место, предварительно просверлив отверстия в нужных точках на профильных направляющих.
  • Дорогие экраны из МДФ средней стоимостью в 4500 руб. обладают более высокими прочностными характеристиками в отличие от пластиковых. Ламинированные панели нельзя подрезать по высоте, если экран больше пространства под ванной, поэтому его приобретение желательно после установки ванны.

Инструкция по монтажу типового экрана

  • При покупке практичнее выбирать панели с прорезанными отверстиями вместо накладных ручек. Они надежнее в эксплуатации, не выступают за плоскость панели и выполняют функции лючка для вентилирования закрытого пространства под ванной.
  • Чтобы предотвратить попадание воды на раму и полотно, приводящее к образованию плесени и потере их эстетичного вида, зазор под бортом ванны замазывают силиконовым герметиком.
  • Нижний зазор в экране под ванной хотя удобен для постановки ног, портит эстетичный вид помещения, поэтому экранное ограждение подбирают максимально точно по высоте. При желании можно саму ванну выставить на высоту уже приобретенного ограждения.
  • Если пользователю сильно мешают или не нравятся две боковые стойки, поступают следующим образом. Убирают одну из вертикальных планок, устанавливая вторую посередине. К торцам нижнего горизонтального профиля прикручивают уголки. Делают на облицовке отметки по отверстиям в уголках, просверливают перфоратором стену и вставляет дюбеля. Через дюбеля прикручивают саморезами боковые уголки, соединенные с нижней горизонтальной направляющей, производя их крепление к стенам.

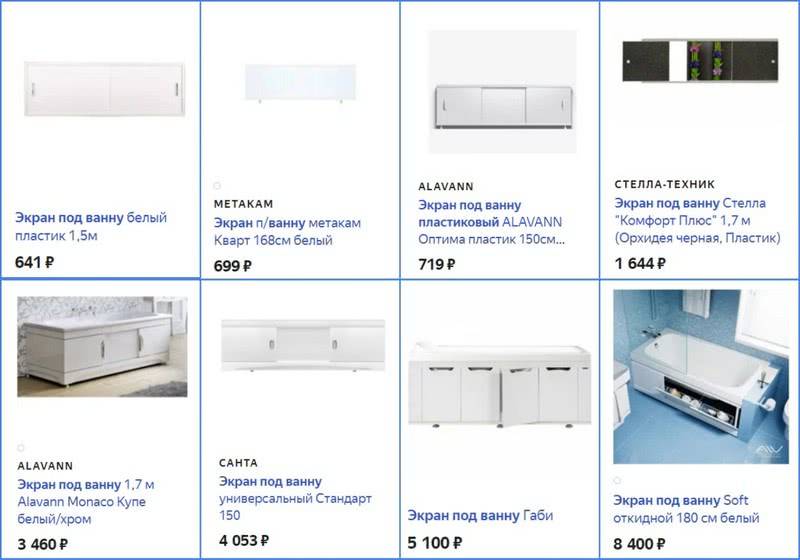

Стоимость пластиковых и МДФ моделей

Чтобы установить раздвижной пластиковый экран своими руками под ванну, требуется простейший инструмент для резки металла, с помощью которого подгоняют по размеру горизонтальные алюминиевые направляющие

В основном установка стандартного экранного заграждения не вызывает особых сложностей, вертикаль его положения проверяют по уровню или швам плитки на боковых стенах, а точности обрезки панелей под трубы уделяют повышенное внимание

Особенности изготовления экрана своими силами

При самостоятельном монтаже порядок установки может быть изменен. Например, иногда фиксируют нижнюю направляющую – «рельсы», а затем вставляют в нее панели вместе с верхним профилем. Но в этом случает детали должны быть подогнаны очень точно по размерам или регулироваться с помощью верхних ножек.

Еще несколько общих полезных советов:

Галерея изображений

Фото из

Пластиковые панели для раздвижных створок

Бруски или рейки из дерева

Неудобные коммуникации возле стен

Часто любители, впервые самостоятельно изготавливающие экран для ванны, забывают про ножки и монтируют нижнюю направляющую прямо к полу.

Рекомендуем или установить ножки, или сделать часть экрана «глухой», с наклоном нижней части к центру ванной, чтобы было куда поставить ноги. Еще один удачный вариант – вырез

В дальнейшем такое решение сделает использование ванны некомфортным. Будет затруднен уход за ванной, так как стоять около сплошного экрана неудобно.

Если установка раздвижной модели по каким-то причинам невозможна, не забывайте про альтернативные решения – экраны с люком или распашной дверцей.
