Усилитель для наушников своими руками

Усилители головных телефонов заводского изготовления

В качестве внешнего усилителя для наушников можно купить и использовать специально выпускаемые устройства. Они бывают нескольких видов.

1. Переносные усилители Lehmann Black Cube Linear весом порядка 1,5 кг предназначены для головных телефонов Hi-End класса. Эти устройства класса А обеспечивают звуковоспроизведение самого высокого качества, сопоставимого со звучанием ламповых усилителей звука, которые выпускает компания Audio Valve. Однако стоимость таких приборов на отечественном рынке может достигать 1000$, что ограничивает их широкое распространение.
2. Гитарные мини-усилители. Подключив такое портативное устройство к выходу мобильного телефона (смартфона), плеера или электрогитары, можно передавать аудиосигнал улучшенного качества непосредственно на наушники. Кроме функций, которые необходимы музыкантам (эмуляция звука классических кабинетов для электрогитар, эффекты перегруза, реверберации и пр.) гитарные усилители можно использовать в качестве тюнера и/или эквалайзера. Также с их помощью можно переключать каналы и регулировать громкость звука.
3. Усилители для наушников S.M.S.L SAP-7 размером с кредитную карту обеспечивают неплохие технические характеристики. Они оснащаются миниатюрным аккумулятором емкостью 320 мА, одной зарядки которого хватает на 10 часов непрерывной работы.
4. USB-ЦАП M-Audio Micro DAC предназначен специально для компьютеров и гарантирует великолепную чистоту звука при подключении к нему головных телефонов. По габаритам устройство соизмеримо с флэш-накопителем.

Резюмируя вышесказанное, нужно отметить, что собственноручное изготовление усилителя для наушников – это занятие кропотливое, длительное, требующее углубленных знаний в электротехнике и усидчивости. Если одного из указанных качеств не хватает, стоит подумать над покупкой промышленного варианта устройства. А если читатель обладает необходимыми навыками и познаниями, ему может быть интересно, как самостоятельно сделать беспроводные наушники или микрофон к головным телефонам.

Как правильно травить плату?

Для изготовления усилителя своими руками необходимо нанести на плату все используемые дорожки под радиодетали. Выполнить эту работу можно при помощи маркера CD, а после травить плату хлорным железом. К сожалению, хлорное железо имеет высокую стоимость, поэтому многие заменяют его приготовленным самостоятельно раствором из поваренной соли и медного купороса.

Пропорции приготавливаемой смеси:

1. Кухонная соль – 200 грамм.
2. Медный купорос – 100 грамм.
3. 1 литр тёплой воды.

Размешав все компоненты опустите в ёмкость обезжиренные и чистые гвозди или металлические изделия.

Далее вам понадобится компрессор от аквариума, который активизирует реакцию. Кладём в ёмкость плату и выдерживаем около 20 – 30 минут.

Собираем усилитель

На первоначальном этапе выполняется установка используемых радиодеталей на печатной плате. Учитывайте полярность и мощность всех используемых компонентов. Данную работу выполняйте в полном соответствии с имеющейся схемой, что позволит избежать опасности появления короткого замыкания.

Завершив сборку платы можно переходить к изготовлению корпуса. Размеры будущего усилителя зависят от габаритов платы и используемого блока питания. Вы также можете использовать уже готовые заводские корпуса от старых усилителей.

Можем порекомендовать вам изготовить корпус вручную из ДСП. В последующем вы можете с лёгкостью отделать изготовленный корпус шпоном или же самоклеящейся плёнкой.

Перед окончательной сборкой необходимо произвести тестовый запуск усилителя. Производится установка блока питания, платы и всех используемых составляющих. На этом работа по изготовлению усилителя своими руками полностью завершена, и вы можете наслаждаться качественным звуком.

Сборка усилителя

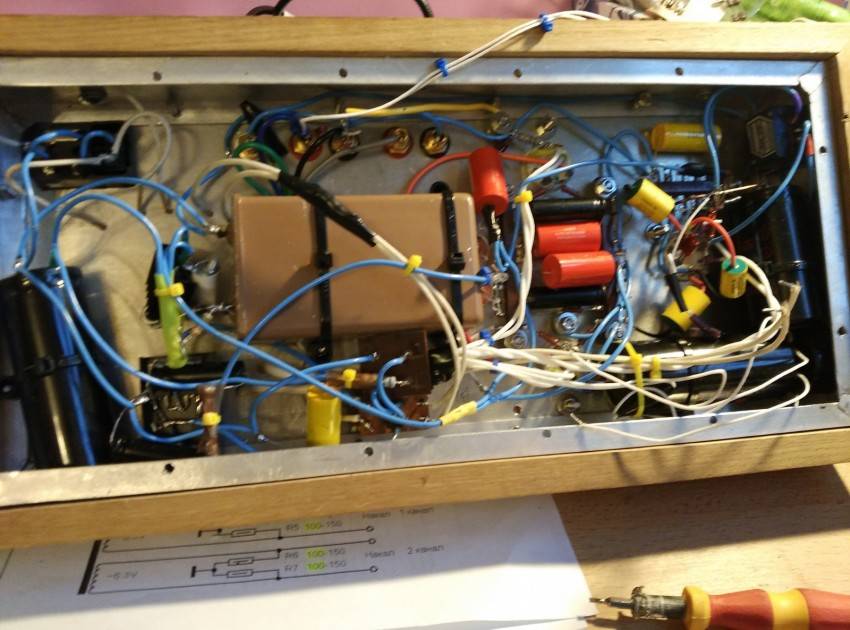

Собирая этот усилитель мне захотелось отойти от классического металлического шасси в пользу «хорошо звучащего» дерева. Правда вместо дерева я воспользовался фанерой, которая в прошлой жизни гордо называлась кухонной доской.

Но вот корпус я все равно предпочел сделать из метала для экранировки потрохов усилителя. На роль крышки пошла крышка от куска какого-то военного прибора для проверки радиоламп в полевых условиях. Это счастье досталось мне от соседа, после сноса его гаража.

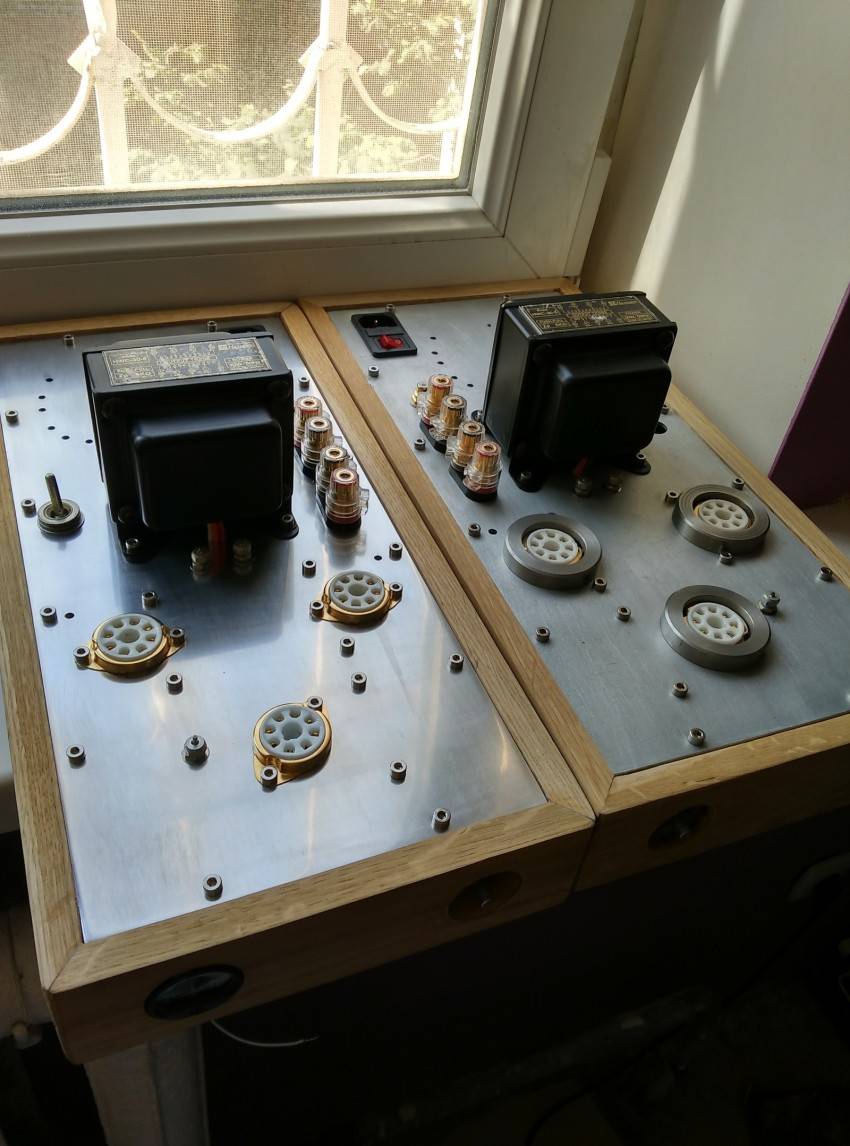

После того как я определился с расположением элементов на фанерной крышке корпуса, были просверлены все необходимые отверстия

Тут стоит заострить внимание, пожалуй, только на сверление отверстий под панельки для ламп. Т.к

панельки было решено устанавливать с верхней стороны, то для свободного доступа к контактам, с внутренней стороны я высверливал отверстия бОльшего диаметра, оставляя 4 слоя фанеры, для крепления самих ламп.

Тут стоит быть осторожным и внимательным т.к. фанера любит расслаиваться. Поэтому как только появлялся намек на трещину я подклеивал его суперклеем.

Упростим себе жизнь

Тех, кто только открывает для себя электронику и качественный звук, непременно порадует факт, что собирать потребуется усилительную часть. Да и то позже будет дана, готовая для повторения, печатная плата и вся остальная необходимая информация

Остальные узлы будут куплены готовыми. Это в разы упростит и удешевит задачу без какой-либо потери качества. Самостоятельная сборка таких узлов прилично усложнит задачу. А обойтись без них в задуманной конструкции не получится.

К тому же при сегодняшних масштабах производства различных модулей, стоимость покупки деталей для такого модуля обходится дороже стоимости готового модуля. Возникает резонный вопрос — че париться то?)

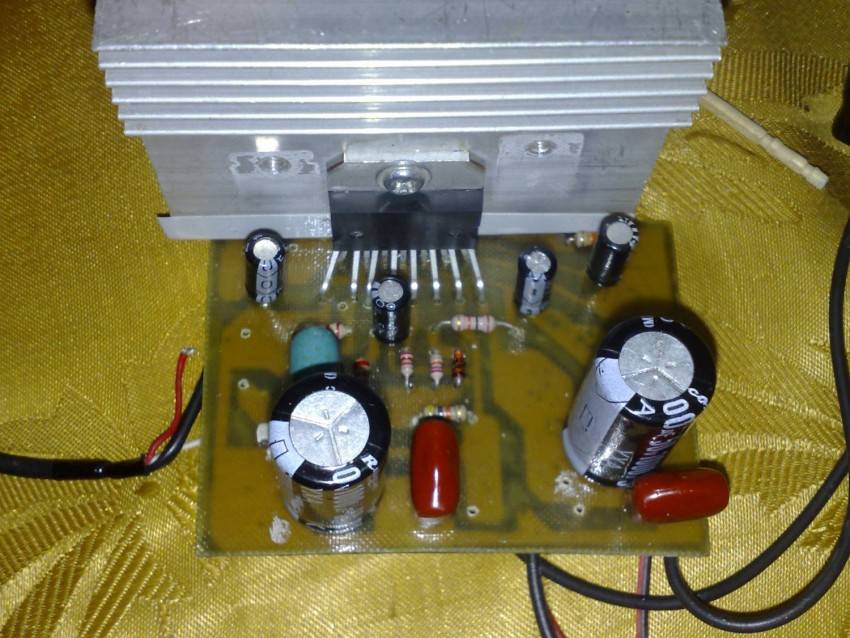

Усилитель для компьютерных колонок своими руками для чайников

При просмотре фильмов или прослушивании музыки мощности стандартных динамиков нам часто не хватает. Ниже мы подробно расскажем, как можно вручную создать усилитель динамика. При создании усилителя следует учитывать мощность внешних динамиков, которая составляет не более двух ватт, и сопротивление обмоток, равное четырем Ом.

Для сборки устройства потребуются следующие комплектующие:

• печатная плата;
• блок питания на 9 вольт;
• микросхема серии TDA;
• рамка;
• конденсаторы: два неполярных по 0,2 мкФ, полярные 100 мкФ, полярные 220 мкФ, полярные 470 мкФ;
• постоянный резистор. 10 Ом 4,7 Ом;
• кнопка — переключатель;
• входной разъем.

Инструкция по созданию

Процесс сборки усилителя для компьютера напрямую зависит от выбранной вами схемы

Важно только оставить место на корпусе для решеток радиатора. Они важны, так как позволяют воздуху из окружающей среды охлаждать микросхемы

• Первым шагом будет установка радиодеталей на печатную плату, соблюдая полярность.
• Собираем тело. При сборке корпуса предусмотрите место для решеток радиатора и других дополнительных деталей. Кейс может быть создан вами или приобретен в готовом виде. Также можно установить карту в корпус.
• Для устранения неполадок включите устройство в тестовом режиме.
• Собираем усилитель. Для этого подключитесь к источнику питания.

Собрать дома усилитель динамика любого типа — посильная задача, с которой справится любой начинающий радиолюбитель. Простота заключается в том, что для начала сборки достаточно приобрести необходимые материалы для последующей сварки. Поэтому вам просто нужно просмотреть все возможные и доступные схемы и выбрать ту, которая подходит именно вам. Главное преимущество — это экономия. Ведь покупка такого устройства в магазине обойдется намного дороже.

Пошаговое руководство по изготовлению

Работы по изготовлению звукового усилителя ведутся в соответствии со следующей инструкцией. Как сделать усилитель динамика:

• Если в работе будет использоваться не покупная макетная плата, а самодельный модуль, в первую очередь следует позаботиться о его конструкции. С помощью обычной кисти и краски на плате рисуются следы, соответствующие топологии выбранной схемы. Учтите, что в выкройке не должно быть пересекающихся бороздок.
• Картон сушат, а затем погружают в предварительно разбавленный раствор хлорида железа. Форма должна быть гравирована долго, от нескольких часов до суток. В том случае, если раствор хлорного железа нагреть, время травления займет намного меньше, но качество защитного слоя также снизится.
• На плате при помощи дрели просверливаются отверстия под выбранные радиоэлементы.
• Пазы на плате залиты припоем. Далее следует установка радиодеталей, установку которых необходимо проводить в строгом соответствии с выбранной схемой. После предварительной сборки все детали герметизируются.
• Радиатор устанавливается на плоскости подложки платы.
• Паяльная станция соединяет провода, ведущие к аудиовыходу.
• Колонки подключены к практически собранному усилителю.
• Сигнал вводится с помощью обычного плеера или смартфона.
• Подается питание и выполняется финальное испытание собранного усилителя.

Второй вариант схемы УНЧ для электрогитары

Схема 2 простого транзисторного гитарного усилителя Усилитель работает в режиме класса AB, подстроечный резистор 470R PR1 контролирует ток покоя, протекающий через выходные транзисторы BD139 / BD140. Регулировка здесь — компромисс между низким уровнем искажений и низким током покоя. Как правило в покое ток составляет около 15 мА, повышаясь до 150 мА при входном сигнале 50 мВ. АЧХ показана ниже и является плоской от 20 Гц до 100 кГц:

Этот усилитель имеет соотношение сигнал / шум 115 дБ при частоте 1 кГц. Общее усиление обеспечивается соотношением резисторов 22 кОм и 1 кОм. Радиатор на паре BD139 / BD140 рекомендуется, но не обязателен, просто транзисторы будут горячими.

Такой УНЧ имеет действительно хорошие параметры, нужно лишь изменить ваш конвертер, потому что с 3 В он естественно не запустится.

Данный маленький гитарный усилитель давно делался на заказ. Вся схема была запитана от 3х литиевых аккумуляторных батареек (последовательно). Для сборки версии к наушникам достаточно заменить BD на более слабую пару BC, и, конечно, добавить входной каскад на транзисторе FET.

И третий вариант схемы, тоже на нескольких транзисторах, смотрите в другом материале.

Из чего можно сделать?

Усилитель для одной, двух и более колонок в домашних условиях может быть изготовлен на базе любого из устройств, в том случае, если его электронная плата умещалась по длине и ширине. Корпус может быть как самой активной колонкой, в которой она установлена ​​в отдельном закрытом пространстве вместе с блоком питания, так и мощным зарядным устройством 0.

Альтернативным решением является корпус старой магнитолы, из которой была извлечена кассета, или дисковода компакт-дисков, у которого истек срок службы. Часто от старых автомагнитол остается только мощный стереоусилитель — в этом случае ничего менять не нужно. Если готовых корпусов нет, то сам корпус изготавливается самостоятельно из фанеры небольшой толщины (до 1 см), алюминиевой фольги, двустороннего пленочного стеклопластика и других материалов.

Конструкция

Все элементы конструкции (кроме силового трансформатора) размещаются на одной печатной плате. Если вы решите использовать внешний блок питания или собрать его по другой схеме, около 70% печатной платы останутся свободными.

Схема расположения элементов представлена на рисунке:

Увеличение по клику

На рисунке представлен чертёж печатной платы со стороны деталей:

Увеличение по клику

На рисунке представлен чертёж нижней стороны печатной платы:

Увеличение по клику

Чертежи печатных плат в народном формате SLayout можно забрать здесь.

Главная особенность монтажа: на корпусе с нижней стороны TPA6120A2 есть контактная площадка примерно 3×4мм. Она должна быть припаяна к площадке на печатной плате под микросхемой, которая служит теплоотводом.

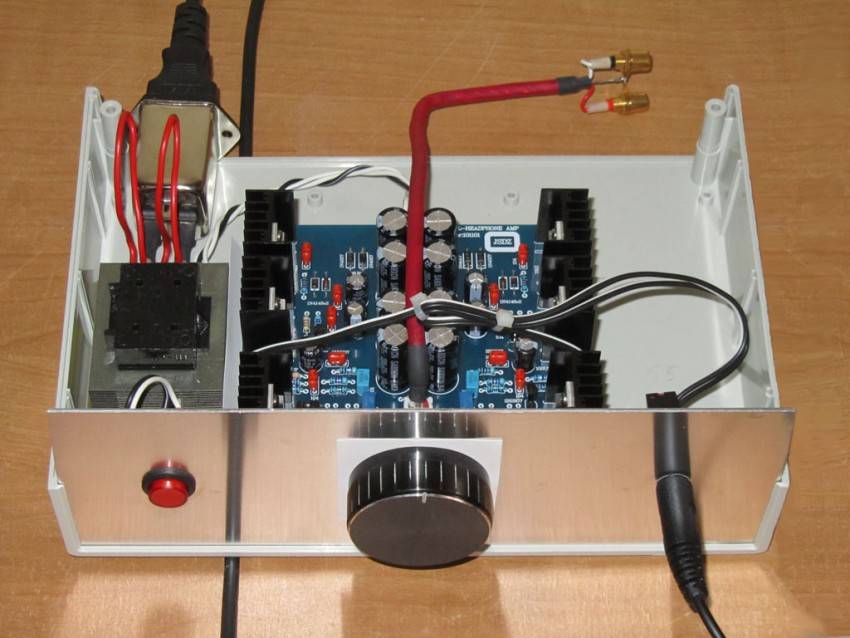

Фотография готовой конструкции:

При первом включении следует вынуть два предохранителя на выходе источника питания и убедиться в его работоспособности. Если выходные напряжения в норме, верните предохранители на место. Сам усилитель в наладке не нуждается.

Разместить плату можно в корпусе подходящих размеров, желательно металлическом для экранирования от внешних помех.

Питания усилителя

Питание напрямую определяет качество звука усилителя. Конечно, лучше использовать более высокое напряжение питания, которое ко всему еще и двухполярное. Для портативной конструкции, которая будет питаться от одного аккумулятора хорошим напряжением можно считать ±5 вольт.

Этого будет с запасом для раскачки большинства наушников, но при этом такую мощность потянет аккумулятор. Для получения требуемого напряжения воспользуемся dc-dc преобразователем.

DC-DC преобразователь — это устройство способное преобразовывать постоянное напряжение одной величины в постоянное напряжение другой величины.

Пошаговое руководство по изготовлению

Работы по изготовлению усилителя звука выполняются в соответствии со следующим руководством. Как сделать усилитель для колонок:

Если в работе будет использоваться не покупная макетная плата, а самостоятельно изготовленный модуль, следует в первую очередь заняться его оформлением. С помощью обыкновенной кисточки и лака на плате прорисовываются дорожки, соответствующие топологии выбранной схемы

Обратите внимание на то, что пересекающихся канавок в схеме быть не должно.
Плата высушивается, а затем погружается в заранее разведенный раствор хлорного железа. Модуль следует травить в течение длительного времени – от нескольких часов до суток

В том случае, если раствор хлорного железа подогревается, времени на травление уйдет намного меньше, но и понизиться качество защитного слоя.
На плате с помощью дрели высверливаются отверстия под выбранные радиоэлементы.
Канавки, расположенные на плате, покрываются припоем. Затем следует черед установки радиодеталей, монтаж которых следует производить в точном соответствии с выбранной схемой. После предварительного монтажа все детали запаиваются.
Радиатор монтируется на плоскости подложки платы.
С помощью паяльной станции соединяются провода, ведущие на звуковой выход.
К практически собранному усилителю присоединяются колонки.
На вход подается сигнал с помощью обычного плеера или смартфона.
Подается питание и проводится окончательный тест собранного усилителя.

Усилитель для наушников на ОУ

Наиболее удобным вариантом являются схемы на операционных усилителях (ОУ). В таком случае количество элементов сводится к минимуму, а схема не требует никакой наладки.

Большим плюсом операционных усилителей является то, что все они, за исключением специализированных, выпускаются в корпусах DIP8 (Minidip) и SO-8 ( он же SOIC).

Будем ориентироваться на корпус DIP8. По размерам он больше

Поэтому во первых его проще паять, а во вторых он лучше охлаждается, что тоже важно для усилителя. А а для тех микросхем, которых в DIP8 не выпускают можно воспользоваться переходником из SO-8  в DIP8

Назначение выводов ОУ стандартизовано и они взаимозаменяемы. Поэтому можно один раз впаять панельки под микросхемы и просто вставлять микрухи без помощи паяльника. Это не только упростит замену микросхем но и убережет их от возможного перегрева при пайке.

Изготавливаем плату

Печатное изделие — главное, если вы хотите сделать высококачественный усилитель. Только при ее наличии ваше изделие будет работать стабильно. Сделать ее в домашних условиях можно без проблем, если знать тонкости ЛУТ технологии — это перенос рисунка стандартной платы при помощи лазерного принтера и обыкновенного утюга.

Для осуществления задуманного воспользуемся программой Sprint-Layout 6.0 — русская версия, она имеет в активе около 4,6 тысячи макросов. Ее отличительные черты:

• все справочные данные на русском языке;
• надписи на плате можно делать кириллицей;
• идеально подходит для оперативной системы windows 7;
• интерфейс программы изменен для начинающих пользователей;
• работать можно с любого компьютерного устройства, сохраняется на флешке, не оставляет следов в любой системе.

Изображение распечатывают только на глянцевую бумагу, можно использовать различные буклеты, которые раздают в переходах метро и торговых комплексах.

Печатать необходимо на максимуме, тогда копия будет качественная — весь рисунок должен четко просматриваться. После этого накладываем его на обезжиренную плату и проглаживаем утюгом, выставленным на третью позицию мощности, несколько минут. Для фотобумаги хватит полминуты.

Затем надо произвести травление — для этого используем раствор хлорного железа, считающийся специалистами оптимальным вариантом. При помощи ацетона очищаем медные дорожки от оставшейся краски и начинаем их лужение. Чтобы все получилось хорошо, лучше использовать сплав Розе, который изобрел германский химик — поэтому он и назван его фамилией.

Несколько гранул этого сплава опускаем в приготовленную емкость с водой (обязательно с плоским и ровным дном) и ждем полного их расплавления. Потом кладем пластину рисунком вниз и водим ею по днищу с расплавленными гранулами. Мягкой губкой удаляем разводы и лишние наплывы на дорожках.

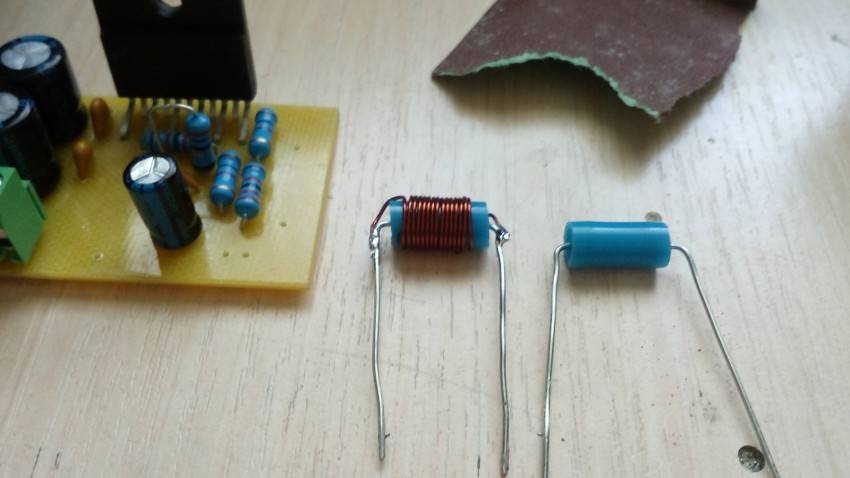

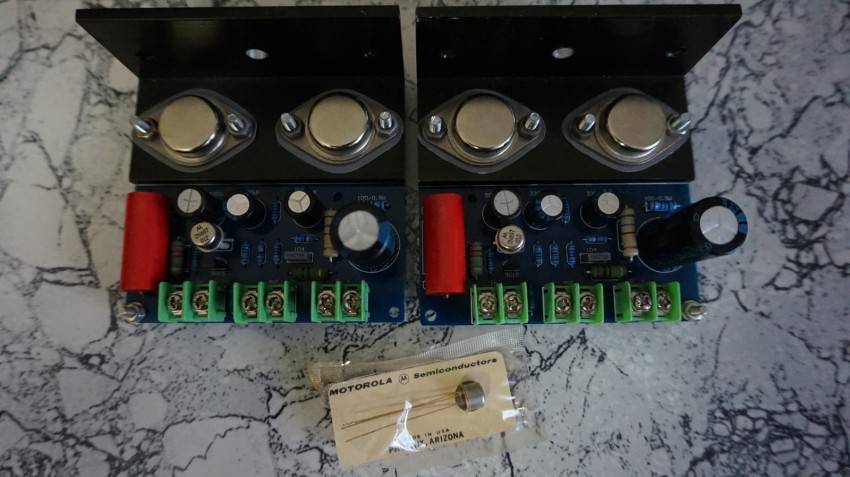

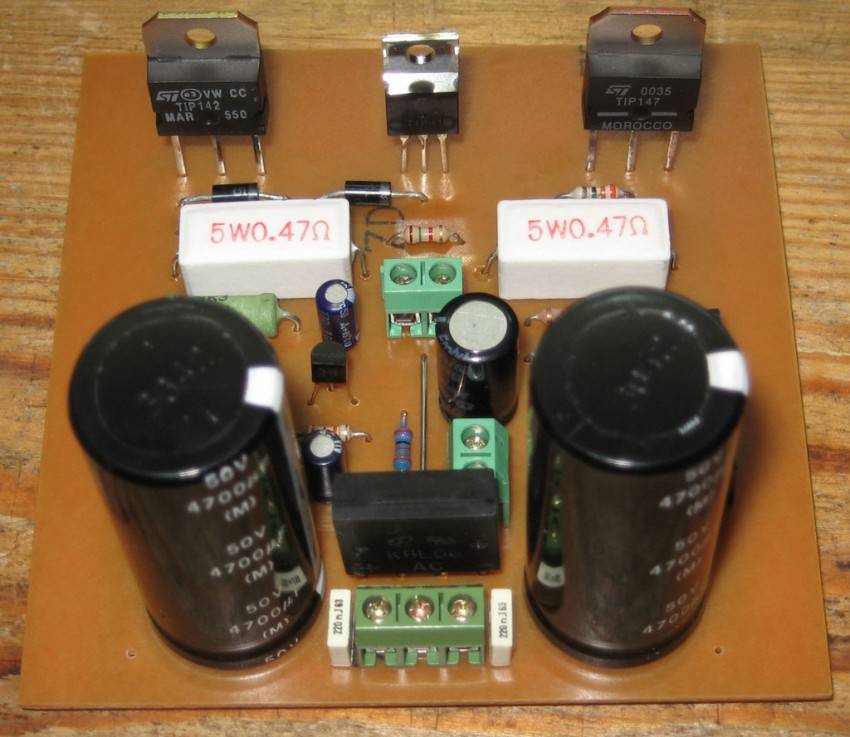

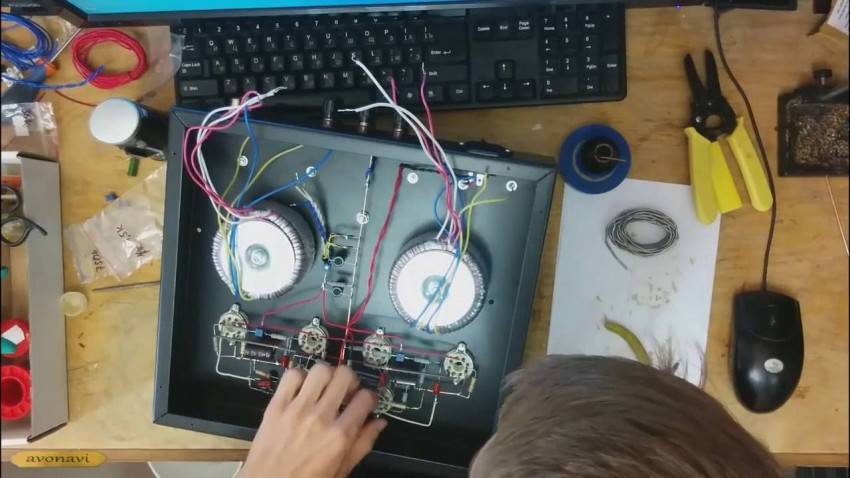

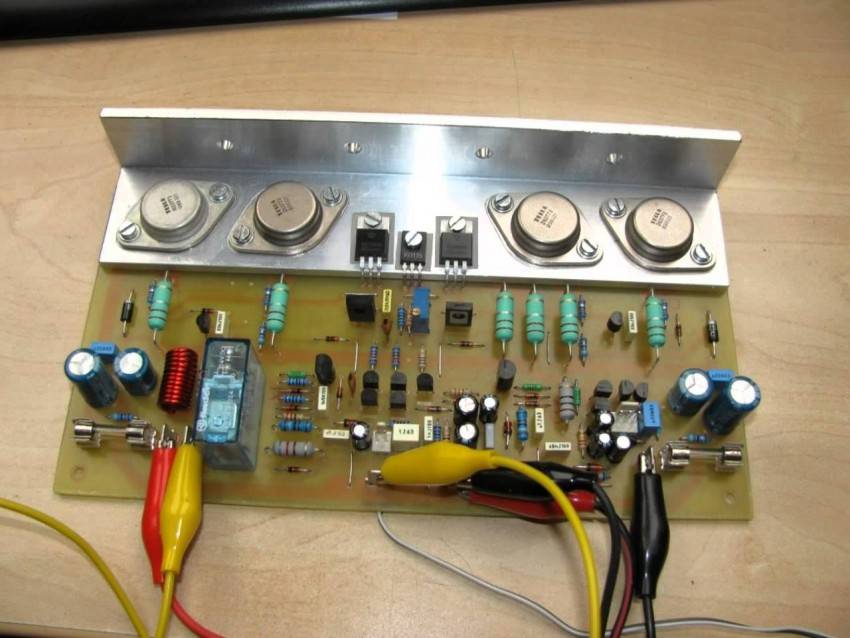

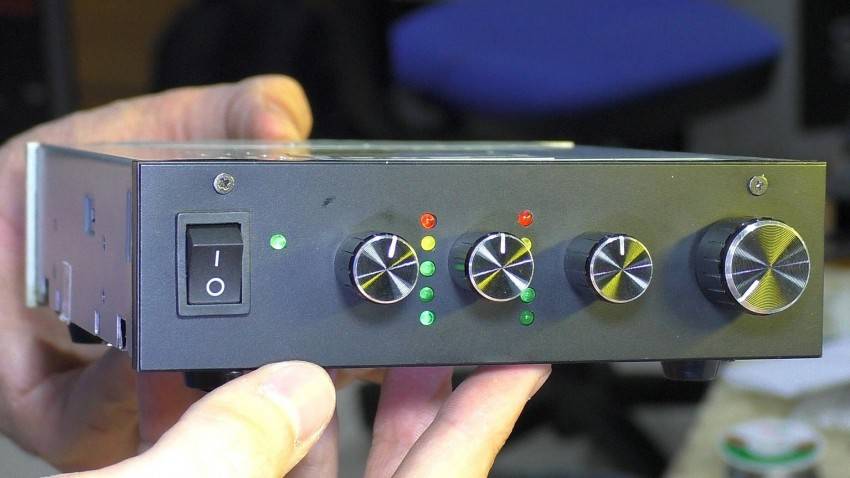

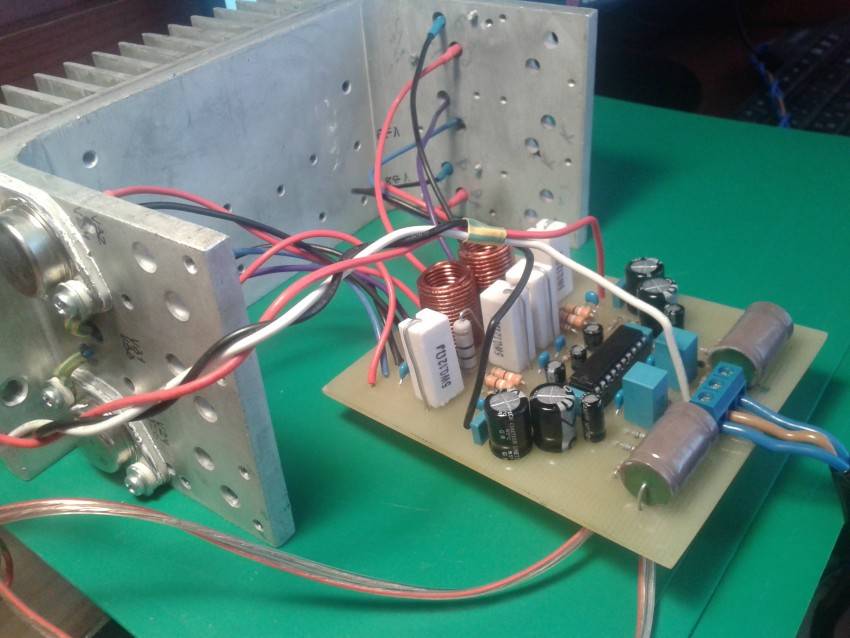

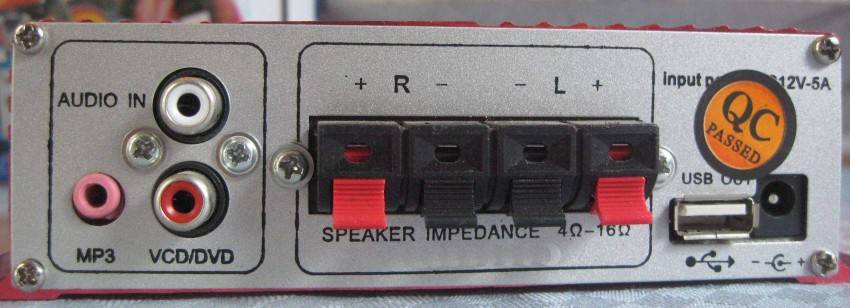

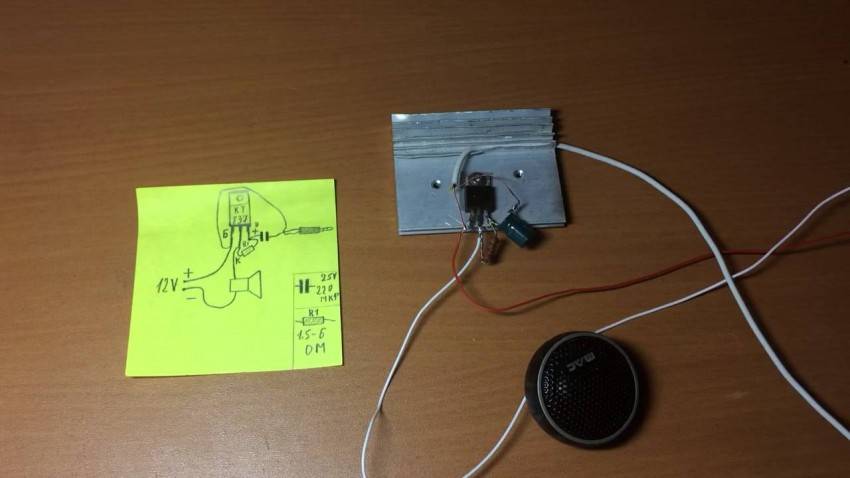

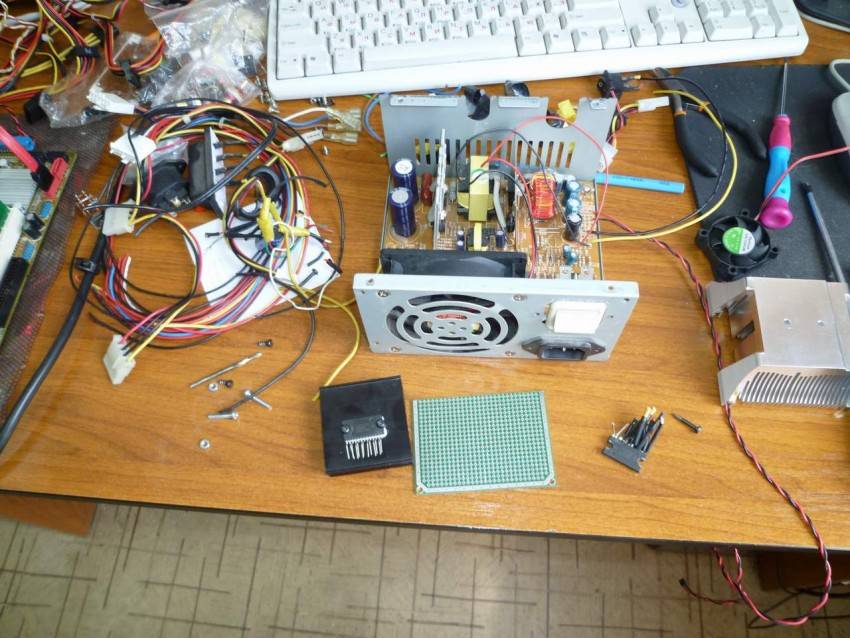

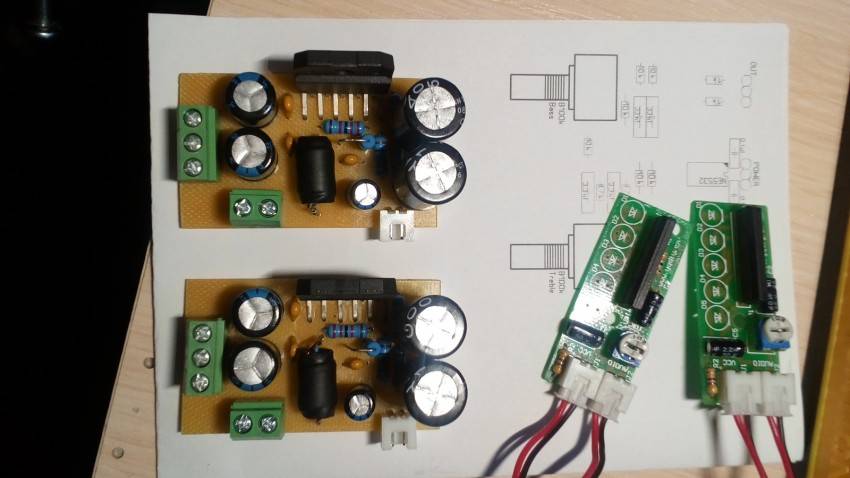

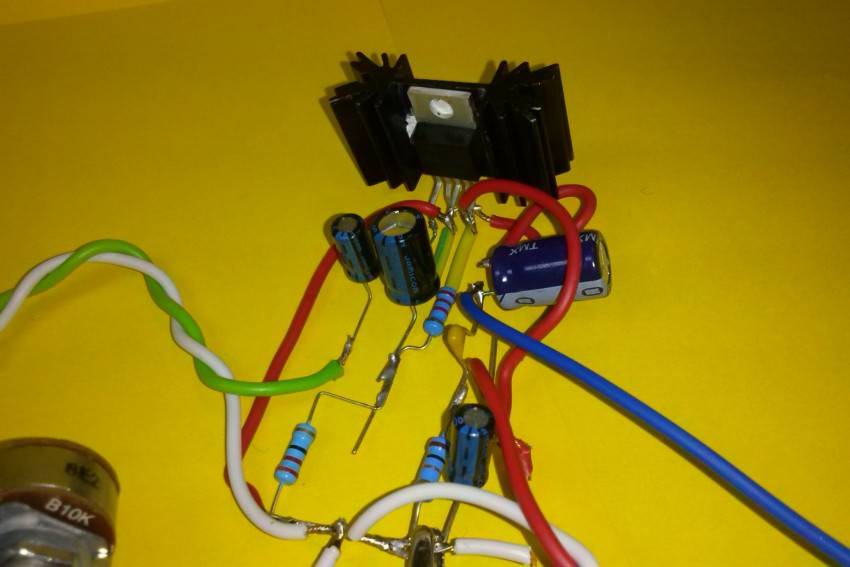

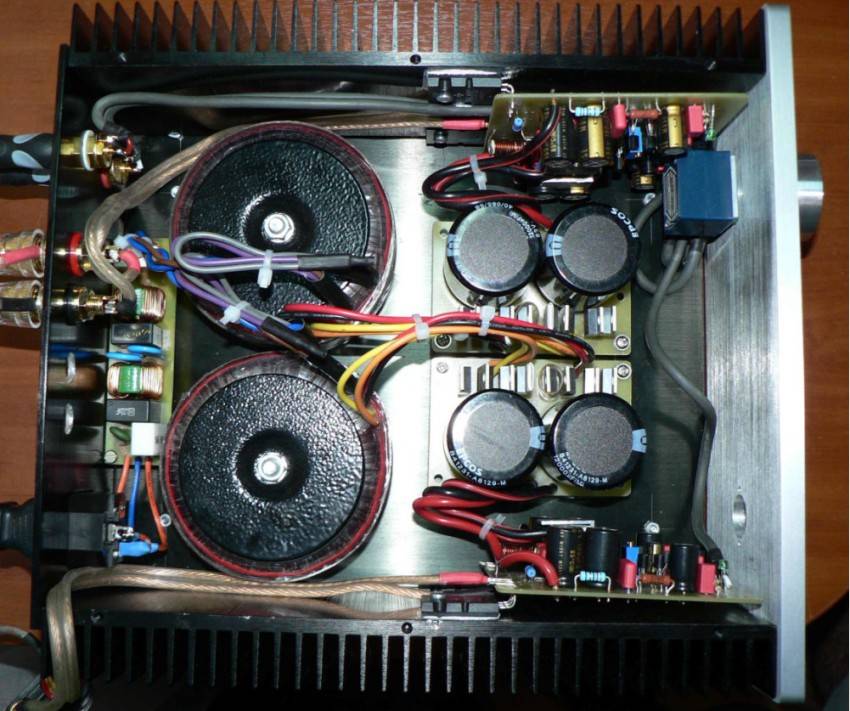

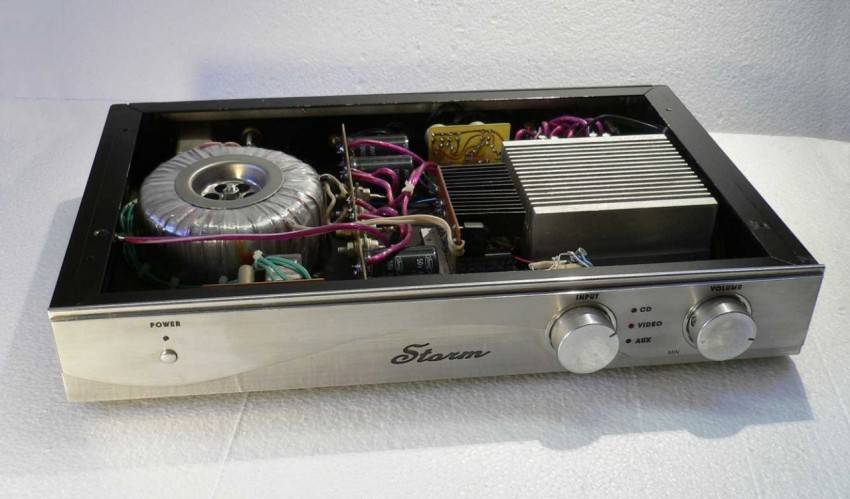

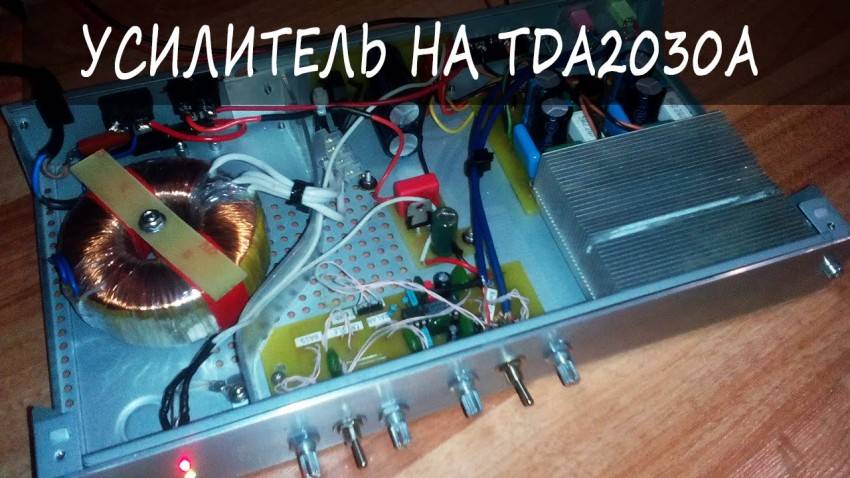

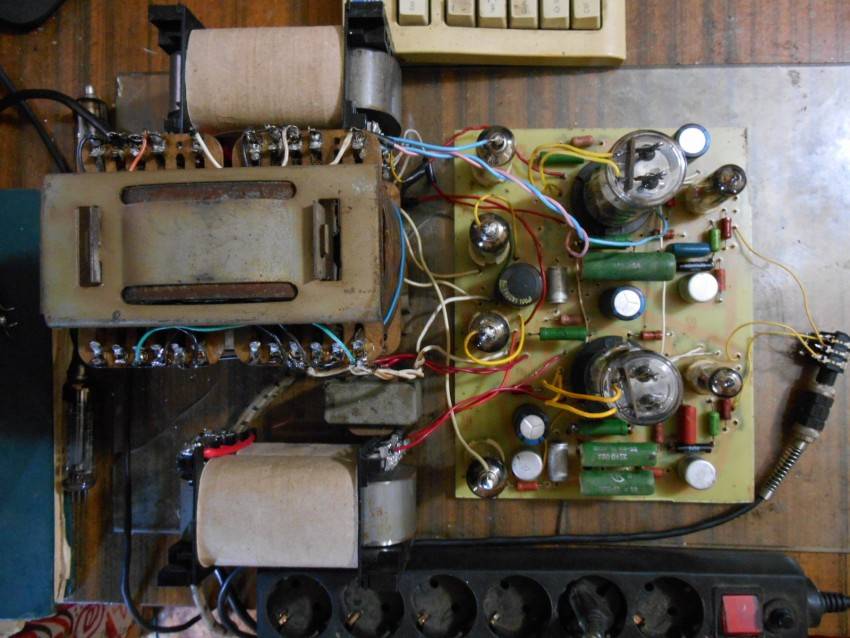

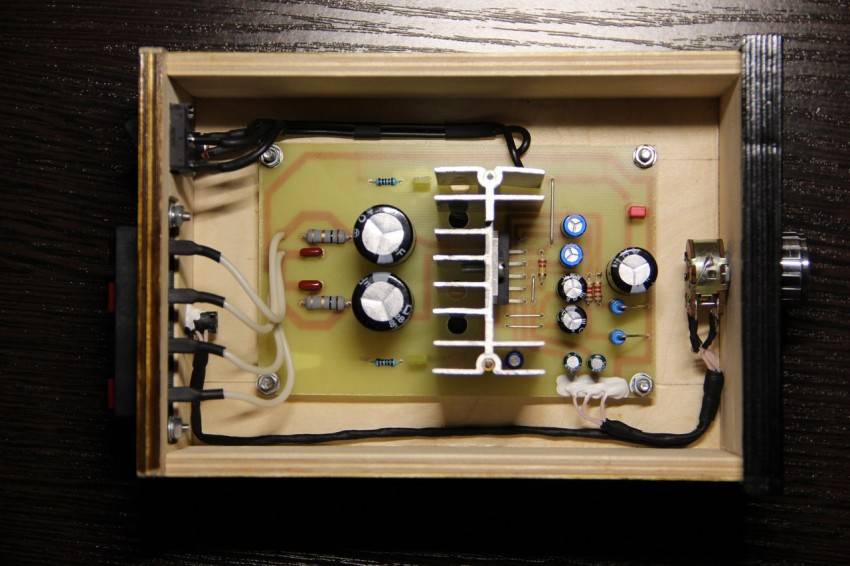

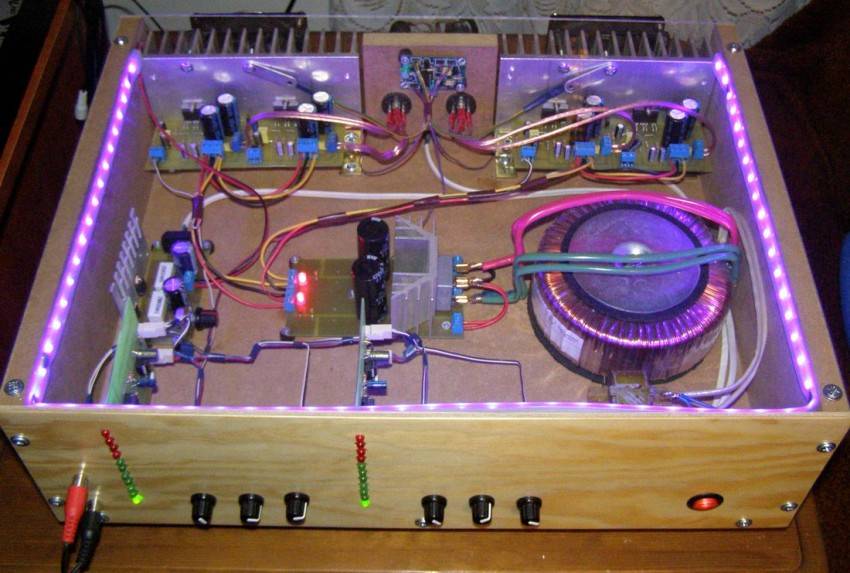

Фото усилителя звука своими руками

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Точилка для ножей своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Мини паяльник
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Схемы усилителей для наушников: как сделать USB усилитель звука своими руками

Схемы усилителей для наушников — самостоятельная сборка простого усилителя мощности подключаемого через порт USB, с использованием недорогих и доступных электронных компонентов. Для создания такого аппарата отлично подходит широко известная фирменная микросхема TDA7050.

Низковольтный стерео усилитель мощности TDA7050 с великолепными частотными характеристиками, имеет защиту от неправильного подключения питания. Микросхема совершенно не требовательна в работе, имеет два варианта подключения — стерео либо моно. При включении микросхемы в мост мощность двух каналов суммируется.

Хотя подавляющее большинство пользователей используют вариант стерео подключения, так как удвоенная мощность на обычные наушники не каждому требуется. Если вы ориентируетесь подавать на усилитель напряжение питания 3v, скажем будете использовать пару 1,5 вольтовых батарейки, тогда мощность в нагрузке составит 36mW, а при напряжении 4,5v будет в пределах 76 mW.

Мостовая и стерео схемы усилителей

Представленная ниже схемы усилителей для наушников имеет очень простую структуру, а дополнительные компоненты для ее обвязки практически не требуются. Единственное, что в стерео варианте на выходе последовательно наушникам устанавливаются два электролитических конденсатора по 47µF каждый. Ну и естественно во входной цепи по одному потенциометру на каждый канал для регулировки уровня громкости.

В схеме мостового подключения, так там вообще ничего не надо, кроме одного регулятора громкости. Постоянное напряжение для питания усилителя TDA7050 можно подавать в пределах от 3v до 6v. Благодаря этому, устройство можно запитывать через USB-шину, на которой штатное напряжение 5v.

Характеристики TDA7050

Параметр	Обозначение	Мин.	Тип.	Макс.	Ед. изм.
Питание
Напряжение питания	VP	1.6	—	6.0	В
Общий потребляемый ток	Itot	—	3.2	4	мА
Мостовая схема включения
Выходная мощность при VP = 3.0 В; dtot = 10%	Po	—	140	—	мВт
Выходная мощность при VP = 4.5 В; dtot = 10% (RL = 64 Ом)	Po	—	150	—	мВт
Усиление по напряжению	Gv	—	32	—	дБ
Напряжение шумов на выходе при RS = 5 кОм; f = 1 кГц	Vno(rms)	—	140	—	мкВ
Напряжение шумов на выходе при RS = 0 Вт; f = 500 кГц; B = 5 кГц	Vno(rms)	—	tbf	—	мкВ
Напряжение смещения нуля на выходе (при RS = 5 кОм)	|ΔV|	—	—	70	мВ
Входное сопротивление (при RS = ∞)	|Zi|	1	—	—	МОм
Входной ток смещения	Ii	—	40	—	нА
Схема включения в стерео режиме
Выходная мощность при VP = 3.0 В; dtot = 10%	Po	—	35	—	мВт
Выходная мощность при VP = 4.5 В; dtot = 10%	Po	—	75	—	мВт
Усиление по напряжению	Gv	24.5	26	27.5	дБ
Напряжение шумов на выходе при RS = 5 кОм; f = 1 кГц	Vno(rms)	—	100	—	мкВ
Напряжение шумов на выходе при RS = 0 Вт; f = 500 кГц; B = 5 кГц	Vno(rms)	—	tbf	—	мкВ
Разделение каналов при RS = 0 Ом ; f = 1 кГц	α	30	40	—	дБ
Входное сопротивление (при RS = ∞)	|Zi|	2	—	—	МОм
Входной ток смещения	Ii	—	—	20	нА

Регулировка уровня громкости в наушниках выполняется с помощью спаренных потенциометров с номинальным сопротивлением 20kOm. Что касается питающего тракта, то как показывает практика, всеже будет лучше если в цепи 5v установить стабилизатор напряжения, а выбирать нужно такой, у которого незначительное падение напряжения при полной загрузки. Отличным вариантом может быть линейный регулятор напряжения MCP1702.

На входе и выходе линейного регулятора устанавливаются фильтры в виде пары электролитических конденсаторов емкостью по 100µF и один пленочный 0,1µF на выходе. Они необходимы для для фильтрации пульсирующего напряжения в этой цепи. Предельное напряжение, которое можно подключать на MCP1702 — 13v. При применении такого стабилизатора расширяется функциональность усилителя за счет возможности теперь использовать напряжение питания в пределах 4v — 13v. Либо можно воспользоваться батарейкой, которую нужно будет подсоединить непосредственно к 8 выводу микросхемы TDA7050, то есть минуя MCP1702.

Скачать: Файл печатной платы и даташит на TDA7050 и MCP1702

USB усилитель звука для наушников своими руками

Предыдущая запись Двухполярное питание из однополярного источника напряжения

Следующая запись Индикаторы уровня сигнала: схема светодиодной шкалы

Конструкция на транзисторах

Она окажется простой, но привередливой – многое зависит от параметров резисторов и конденсаторов, используемых в конструкции. Кроме того, транзисторная схема получится довольно громоздкой. Но это не так уж и страшно. Как правило, используется простейшая двухкаскадная схема усилителя, в которой всего два транзистора. Зачастую это КТ 315 или подобные. Эти транзисторы завоевали популярность у радиолюбителей. Из них можно сделать абсолютно всё, в том числе и усилитель для наушников своими руками.

Вот только есть недостатки у таких конструкций. Нужно точно подбирать напряжения питания эмиттера, базы и коллектора

Обратите внимание на то, что к базе, например, подходит два типа напряжений:

1. Положительное (через сопротивление от плюса питания).
2. Отрицательное (через сопротивление от минуса питания).

Главное – точно подобрать резисторы, чтобы обеспечить минимально необходимое значение напряжения на базе.

Печатная плата

Главное – это сделать печатную плату. Только в этом случае будет стабильно и качественно работать портативный усилитель для наушников. Своими руками сделать качественную плату можно без особого труда. Для этого вам потребуется программа для рисования подобных устройств. Можно даже за неимением таковой воспользоваться стандартным приложением Paint

Только важно соблюдать все размеры. Рисуете расположение дорожек и выводов всех элементов, затем необходимо распечатать полученное изображение на глянцевой бумаге

Вот тут-то и пригодятся различные проспекты, которые бесплатно выдают на улице и в магазинах. Печатаете с максимальной степенью жирности. Бумага должна пропитаться тонером. Чтобы сделать усилитель для наушников своими руками, вам нужна качественная плата. Поэтому закрепляете со стороны фольги глянцевую бумагу, чтобы она плотно прилегала. Хорошо прогретым утюгом нужно водить несколько минут по плате. Благодаря этому тонер с бумагой прилипнет к фольге. Конечно, плату нужно обезжирить перед началом работ. Вот и всё. Теперь остаётся лишь избавиться от бумаги. Тёплой водой смываете её, а тонер остаётся на поверхности фольги.

Готовите раствор хлорного железа. Это оптимальный вариант для травления печатных плат. Погружаете в раствор свою заготовку – через несколько минут вся лишняя медь уничтожится (если концентрация раствора хорошая). Если нет – придётся подождать. После сверлите отверстия под элементы, покрываете дорожки оловом и приступаете к монтажу. Последний шаг – подключение проводов питания. Делаете это только после того, как убедитесь окончательно в правильности монтажа.

Питание усилителя

Питание усилителя

Для звука очень важно качество питания. Данная схема рассчитана на двухполярное напряжение питания

Это избавляет нас от необходимости добавлять лишние детали в звуковой тракт, и в целом это лучше для звука.

Сегодня существуют ОУ работающие от ±1.5В, но большинство операционников работают при двухполярном напряжении питания от ±3В до ±18В. Оптимальными можно назвать напряжение в ±12В или ±15В, которые входят в пределы питания большинства ОУ.

Для питания усилителя рекомендуется собрать двухполярный трансформаторный блок питания. Для сглаживания напряжения после диодного моста будет достаточным установить по два конденсатора емкостью 10 мкФ и 100 — 470 мкФ.

Стабилизацию напряжения удобно реализовать на микросхемах 7812 и 7912.

Для обеспечения хорошей стабилизации необходимо, чтобы входное напряжение было минимум на 2.5-3 вольта выше напряжения стабилизации.

↑ Корпус

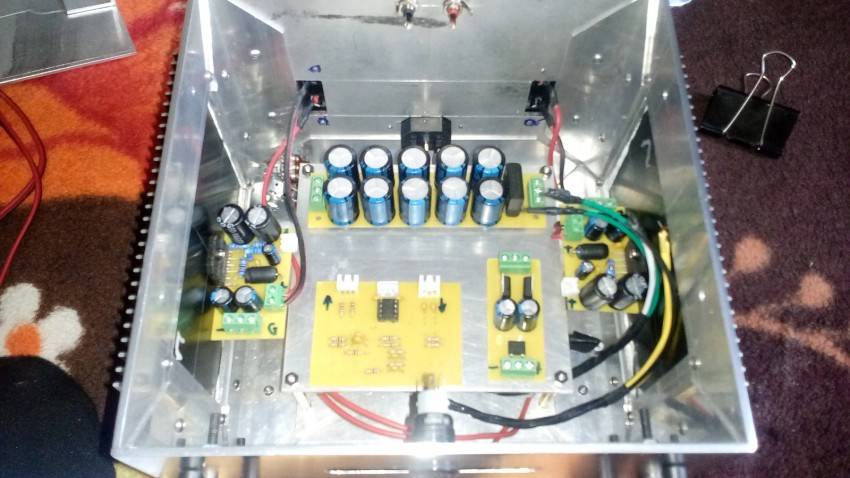

Лицевая и задняя панели изготовлены из листового алюминия, согнутого на станке. Верхняя крышка выполнена из стеклотекстолита. Боковые панели из алюминия прикручиваются в конце сборки к уголкам на шасси и на верхней крышке, они образуют своеобразные ножки. Собранный усилитель (рис. 11) получился полностью экранированным, винтовые соединения обеспечивают надежный электрический контакт между деталями корпуса. Задняя панель содержит стандартную 3-х контактную вилку от компьютерного БП, и выключатель от туда же.

Кратко опишу важные аспекты сборки.

Все провода скручены, а те, что идут от блока питания к усилителю экранированы (на всякий случай).
ВАЖНО! Корпус блока питания связан с шасси в одной точке, там, где прикручивается трансформатор (поэтому шпилька крепящая трансформатор латунная)
ВАЖНО! Гайки разъёмов под наушники на передней панели (на них висит сигнальный корпус) изолированы от передней панели диэлектрическими шайбами.
Вал потенциометра электрически связан с корпусом прибора, если этого не сделать при прикосновении к валу потенциометра будут наводки в наушниках.

Дизайн получился сдержанным. Корпус окрашен матовой черной краской из баллончика (2 шт. ушло на 3 слоя). Ручка на вал потенциометра из колпачка от духов. Все винты и торцы боковых панелей, отполированы до зеркального блеска.
