Усилитель для антенны: особенности, плюсы и минусы

Выход из ситуации

Усилитель сигнала поможет сделать изображение лучше и, возможно, поймать несколько дополнительных каналов.

Антенный усилитель можно приобрести отдельно, в качестве дополнительного устройства. Также существуют антенные усилители для телевизора со встроенным усилителем. Такая антенна называется активной. Она выполняет сразу две функции — улавливает и усиливает сигнал. Но есть у нее и недостаток, особенно для ветреной местности — конструкция достаточно слаба. То есть, при частых сильных порывах ветра она быстро выйдет из строя, а заменить на ней усиливающий элемент будет достаточно сложно. Поскольку такие антенны крепятся как можно выше, доступ к ним довольно проблематичен.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

Отмерьте от коннектора 15 сантиметров антенного кабеля.
Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Самодельный усилитель

Усилитель можно собрать и своими руками, т.к. он представлен простым устройством — платой, транзистором и несколькими SMD-резисторами. Когда вопрос применения вызван лишь протяженным кабелем — можно изготовить широкополосное устройство, которое работает в VHF/UHF-диапазонах. Если же приходится иметь дело с приемом отраженного сигнала, тогда подойдет только диапазонный самодельный усилитель. Проблема широкополосных устройств заключается в том, что с повышением рабочей частоты снижается КУ и повышается шумность. Для наглядного сравнения ниже представлена таблица.

Рабочая частота, МГц	Коэффициент усиления, дБ	Шумность, дБ	Сила тока, мА
144, VHF	22.8	0.61	25
432, UHF (DVB-T2)	20.5	0.65	25
1296, UHF (DVB-S2)	12.1	0.79	25

Обзор популярных моделей

На рынке существует множество моделей антенных усилителей: некоторые пользуются популярностью благодаря цене, другие берут простотой установки. Вот несколько популярных моделей:

Дельта.

Один из самых популярных российских производителей усилителей, который также занимается активными антеннами. Чаще всего покупают модели Дельта 3311 А (прочный наружный вариант), Дельта К 331 А (подходит для трансляции регионального ТВ), Дельта К 331 А.03 (комнатный прибор с телескопическими усиками).

SWA.

Усилитель такого типа подходит для польского (решетчатого) типа антенн.

Его диапазон варьируется от 49 МГц до 790 МГц. Советуем приобретать оборудование более узкого диапазона, чтобы избежать лишнего шума.

К этому производителю антенн подходит усилитель LSA. Он способен возобновить ее деятельность и поднять эффективность сигнала.

Alkad

Эта модель имеет от двух до четырех выходов, к которым можно подключить несколько телевизоров. Также здесь можно регулировать коэффициент усиления.

Terra

Литовский производитель, усилители которого могут складывать сигналы нескольких антенн, то есть имеют не один вход.

Подводя итоги, напомним, что при выборе антенного усилителя следует руководствоваться множеством факторов, но вполне можно справиться с задачей без помощи профессионала. Также вы, конечно, можете смастерить такое устройство своими руками, но если не уверены в себе, то лучше отправиться в специализирующийся магазин, потому что любые инородные механизмы сами по себе являются источниками шума и помех — лучше свести их к минимуму.

Как самостоятельно сделать простую ТВ антенну?

Что такое операционный усилитель?

Как подобрать блок питания для светодиодной ленты по техническим характеристикам, расчёт мощности

Как подключить приставку цифрового телевидения к телевизору

Как установить и настроить спутниковую антенну самостоятельно?

Чем отличаются аналоговый сигнал от цифрового — примеры использования

Усилитель для антенны, как правильно выбрать

Большую ошибку допускают пользователи стремящиеся купить самый мощный усилитель, а именно так часто и бывает «Дайте мне самый мощный усилитель» говорят продавцу, желающие добиться, хорошего качества телевизионного сигнала и…. разочаровываются.

Почему такой подход не правильный? Дело в том, что чрезмерно сильный сигнал это плохо, это как раз тот случай, когда масло в каше может оказаться лишним. Чрезмерно сильный сигнал может привести к обратному эффекту, сильные помехи для аналогового ТВ, для цифрового- кубики, заикание и даже полное отсутствие изображения.

Дело ещё и в том, что вместе с полезным сигналом усиливаются и различные помехи, к тому же часто сильные усилители имеют большой процент собственных шумов, что тоже сказывается на качестве.

Поэтому, мощность усилителя нужно подбирать, если вы не знаете какой номер усилителя лучше всего идёт в вашей местности, поинтересуйтесь у соседей которым удалось добиться хорошего приёма сигнала. Часто и местные продавцы, торгующие антенным оборудованием, об этом осведомлены тоже, поинтересуйтесь у них.

Почему ухудшается телевизионный сигнал

Перед выбором и покупкой усиливающего устройства необходимо внимательно изучить причины, влияющие на качество принимаемого телевизионного сигнала. Нужно обязательно установить наличие хотя-бы одной из них в месте расположения телевизионного приемника. Это поможет выбрать наиболее оптимальный усилитель сигнала.

Нередко жилище расположено на значительном удалении от ретранслятора. Кроме того, неудачное расположение дополняется высоким уровнем естественного шума. Между транслятором и приемником могут находиться различные препятствия в виде жилых и промышленных зданий, деревьев и других объектов, снижающих уровень сигнала.

Другие причины связаны с проблемами технического плана. Например, сама антенна изначально неправильно выбрана, или телевизионный кабель вышел из строя. Сигнал снижается из-за неправильной ориентации приемных устройств, на качество сигнала влияют и металлические предметы, выступающие проводниками электрического тока. Наконец, сама схема антенного усилителя может быть устаревшей и неспособной работать совместно с новой аппаратурой.

Способы усиления сигнала

До покупки усилителя антенны для телевизора можно попробовать настроить качество сигнала следующими методами:

Поменять расположение антенны. Точнее направить ее в сторону передающей вышки.
Увеличить количество антенн для улучшения качества сигнала. Устанавливать их необходимо в самой высокой точке. Если это частный дом – то на крыше.
Приобрести более мощную спутниковую или эфирную антенну, проверить версию телевизионной приставки.
Устранить все металлические предметы, расположенные возле приемника или антенны.
Создать эффект синфазной антенной решетки (CAP). Цель – сделать фазы сигнала одинаковыми.

Усиление телевизионного сигнала без включения дополнительного оборудования

Как оказалось, усилить сигнал телевизионной антенны можно при помощи обычного отрезка коаксиального кабеля. Речь не идёт об исключении из цепи ресивера, если телевизор старого образца. Просто во многих домах устанавливаются общие антенны, а они могут работать некачественно. В этом случае можно прибегнуть к одной хитрости.

Коаксиальный кабель с мягкой изоляцией – нужен именно такой заказать

Что потребуется для изготовления усиленной ТВ антенны

Здесь всё крайне просто. Необходим обычный антенный штекер, небольшой кусок коаксиального кабеля, нож и плоскогубцы. Длина отрезка коаксиального кабеля будет зависеть от частоты, которая для каждого региона своя. А вот как её узнать, будем разбираться в пошаговой инструкции.

Изготовление антенны, не требующей усилителя: пошаговая инструкция

Сразу оговоримся, что если расстояние до передатчика (вышки) более 15 км или на пути присутствует много препятствий, использовать усилитель сигнала для антенны телевизора всё же придётся. Но если подобных проблем не наблюдается, то антенну можно изготовить в течение 5—10 минут.

Критерии выбора при покупке

Выбор усилителя сигнала для антенны телевизора зависит как от технических критериев самого устройства, так и от внешних факторов, например, места и условий установки. Однако на первом месте – всегда характеристики, влияющие на качество сигнала – то, ради чего обычно и приобретают дополнительные устройства.

Критерий #1 – рабочий диапазон частот

Диапазон частот связывает три устройства – непосредственно сам телевизионный приемник, антенну и усилитель. Сначала подбирают антенну. Здесь следует помнить, что широкодиапазонные проигрывают узконаправленным, то есть сигнал будет более слабым.

Антенный усилитель, работающий в диапазоне 470-862 МГц и обладающий коэффициентом усиления не менее 30 дБ. Если обеспечить дополнительную защиту от влаги, можно устанавливать вне помещения

Если зона приема находится невдалеке от ретранслятора, то можно приобрести и «всеволновку», обхватывающую более широкий диапазон. Однако сигнал с удаленной вышки лучше будет ловить устройство, рассчитанное на ограниченный частотный диапазон – например, МВ или ДМВ.

По частотной характеристике антенны выбирают и усилитель. Если он не будет соответствовать по диапазону, то и работать не будет.

Критерий #2 – коэффициент шума

Антенный усилитель должен корректировать отношение сигнал-шум в сторону увеличения. Однако каждое устройство в процессе передачи данных получает свои шумы – и чем сильнее сигнал, тем они более выражены.

При большом показателе шума на экранах телевизоров будет видна только интенсивная шумовая помеха, известная как «снег». Изображение пропадает полностью, звук также исчезает

Считается, что показатель шума не должен превышать 3 дБ – только так можно гарантировать хорошее качество передачи сигнала, но устройства последнего поколения имеют и боле низкие значения – меньше 2 дБ.

Критерий #3 – коэффициент усиления

Не стоит считать, что чем выше коэффициент усиления сигнала, тем качество передачи будет лучше. На самом деле избыточное усиление приводит к искажению сигнала, при котором возникает обратный эффект – клиппинг или перегрузка.

Параметр измеряется в дБ и имеет средние величины:

дециметровые – 30-40 дБ;
метровые – 10 дБ.

Таким образом, дециметровые могут охватывать и 22, и 60 каналов, а метровые – не более 12. Если усилитель повышает коэффициент на 15-20 дБ, это считается хорошим результатом.

Выбирая усилитель по коэффициенту, необходимо учитывать реальные условия и уровень приема. Обычно ориентируются на расстояние до вышки, то есть ретранслятора.

Усилитель обычно используют, если расстояние от ретранслятора до приемника – не менее 9 км. Если вышка находится в 150 км или далее, использовать даже мощное устройство бесполезно – это максимум, на который рассчитаны бытовые модели

Чтобы не попасть впросак, можно выбрать устройство с возможностью регулировки, дополнительной подстройки. Универсальных моделей много, при этом они рассчитаны на различное расстояние.

Если вышка находится в прямой видимости, усилитель не нужен.

Критерий #4 – активный или пассивный

Если рассматривать принцип действия прибора, то нужно учитывать деление на активные и пассивные. Пассивный работает в автономном режиме, а активному необходимо дополнительное питание от сети. Чаще всего устройство подключается через переходник – адаптер на 9 В или 12 В.

Чем ближе место установки активного устройства к телевизору, тем качественнее будет сигнал. Длинный кабель увеличивает риск появления помех, которые не ликвидировать регулировкой

Если устройство находится вне помещения, необходимо обеспечить защиту от влаги и осадков. Иногда реализуют следующий вариант: антенну с усилителем устанавливают снаружи, а адаптер оставляют внутри комнаты.

Но лучше руководствоваться инструкциями производителя, который обычно предупреждает о возникновении помех при неправильной установке.

Классификация ТВ усилителей

Усилители делятся на типы:

Мачтовые. Те, которые крепятся на самой мачте. По коаксиальному кабелю к ним проводится питание. Но именно поэтому такие усилители служат не долго, могут выйти из стоя при грозе и потерять качества по причине окисления контактов. Мачтовые усилители как правило работают пару лет.
Внутренние. Эти более удобные, потому что находятся рядом с приемником. Правда потери в сигнале все равно происходят через кабель.

Антенные усилители также делятся на подтипы:

Диапазонные. SWA и LSA устройства, которые необходимы при установке решетчатых антенн.
Многодиапазонные. Устройства типа ALCAD и TERRA, которые работают на близкий и дальний прием. Они способны воспринимать несколько сигналов одновременно от разных источников и складывать в один.

Кроме того, ко всем антенным усилителям прилагается свой блок питания. Они также бывают разные: регулируемый и нерегулируемый с внешним или внутренним исполнением.

Плюсы и минусы усилителя антенны телевизора

Как и любое устройство, у усилителя есть не только преимущества, но и недостатки

Важно узнать о них заранее и решить, подходит ли агрегат под ваши потребности

К преимуществам относятся:

значительное усиление любого сигнала, а значит и повышение качества изображения;
минимальный уровень шума, в отличие от многих других устройств;
широкий диапазон частот.

Но есть и такие минусы:

использование подобного устройства зачастую приводит к перегрузке сигнала — поэтому существует необходимость в некоторых случаях устанавливать дополнительные регуляторы;
усилитель очень сильно подвержен влиянию грозы — большинство мастеров предпочитают не рисковать и устанавливают громоотводы, но стопроцентной гарантии, что они помогут нет;
может произойти самовозбуждение усилителя;
существуют потери сигнала на выходе.

Разновидности

Несмотря на многообразие оборудования данного типа, по функциональному назначению и диапазону усилители можно разделить на следующие виды:

Устройства, работающие в широком диапазоне. Как правило, их используют для внешних мачтовых антенн решетчатого типа.
Широкополосные антенные усилители SWA (1) , LSA (2) и Gal (3)
Оборудование, настроенное на определенный диапазон, например метровый или дециметровый. В качестве примера можно привести устройства для антенн цифрового телевидения в формате DVD T
Усилитель для цифрового сигнала
Приборы, работающие с несколькими диапазонами. Они могут принимать сигналы, поступающие с нескольких источников, и суммировать их в один. Или, наоборот, из одного сигнала сформировать несколько, как это сделано в ALCAD AI-200.

Домовой усилитель ALCAD AI-200 с разветвителем и встроенным блоком питания

Усилитель сигнала антенны: причины плохого сигнала и возможное решение проблем

усилитель сигнала требуется не всегда. А кроме того, необходимо предварительно точно узнать, какие причины вызвали плохое качество приема телепрограмм.

Предполагаемые причины ослабления сигнала

Этот вопрос мы ранее уже частично затрагивали, когда шла речь о выборе комнатной антенны. Но в связи с вопросом о нужности покупки усилителя сигнала следует еще раз вернуться к нему. Некоторые потребители после покупки хорошего телевизора в свой загородный дом (речь идет именно о нем, а не о даче в привычном многим варианте) сталкиваются с тем, что даже при наличии внешней антенны сигнал оказывается слабым. Но попытки обвинить в этом продавцов техники или производителей зачастую напрасны. Причины дефекта могут быть совершенно иными. Чаще всего это может быть вызвано:

далеким расположением ретранслятора;
проблемами с кабельным соединением (Причина здесь может быть совсем проста. Для удлинения кабеля от антенны к телевизору иногда вместо спайки используют обычное скручивание. А такой метод неприемлем, если вы хотите получать стабильный, качественный сигнал. Если не получается сделать спайку, то тогда лучше потратиться на покупку более длинного цельного кабеля

Кроме того, следует обратить внимание на срок эксплуатации кабеля. Если он старый, то, возможно, причина плохого сигнала в износе);
наличием естественных или искусственных помех (В первом случае речь идет об особенностях рельефа местности, когда дом расположен в низине или неподалеку от возвышений или гор

Во втором же случае следует учитывать расположение различных построек и устройств, созданных человеком. Нередко они создают серьезные помехи для поступающего сигнала).

Если возникли схожие ситуации (кроме кабеля), то возможным решением проблемы может стать как раз установка усилителя телевизионной антенны.

Что делать и в чем поможет усилитель?

Усилитель, безусловно, сможет решить многие подобные сложности и значительно повысить качество изображения, а в ряде случаев даже помочь поймать еще несколько каналов. Если это вас устраивает, то стоит потратить некоторую сумму на покупку антенного усилителя, как дополнительного устройства. Следует также иметь в виду, что выпускаются антенные усилители для телевизоров со встроенным усилителем.

В последнем случае речь идет об активной антенне. Активная антенна призвана осуществлять выполнение двух функций: улавливания сигнала и его усиления. Впрочем, она не лишена и недостатков. Если ваш дом расположен в ветренном крае, то использовать такую антенну не рекомендуется. В условиях частых ветров активная антенна быстро теряет свои качества и выходит из строя. Замена же поврежденных деталей проблематична из-за высокого расположения устройства.

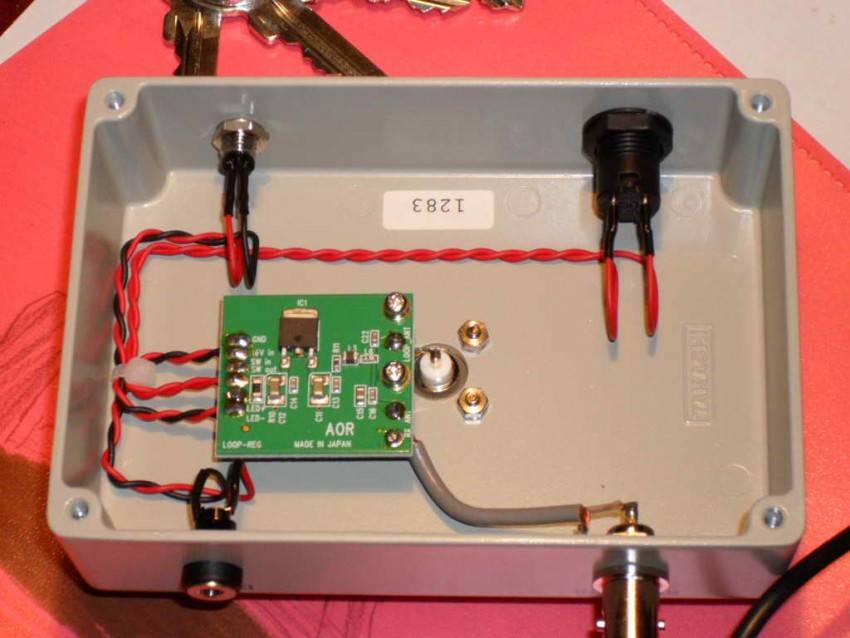

Делаем усилитель сигнала своими руками

Рассмотрим схему простого антенного усилителя. Её запутывание начинается от источника питания напряжением 2,8-5,2 В. Прибор по такой схеме характеризуется практически бесшумной работой (производимый шум равен всего 2 дБ) и имеет достаточно высокий показатель усиления (приблизительно 13 дБ).

Порядок работ:

Подготовьте всю требуемую электронную начинку.
Разложите инструменты и расходные материалы.
Сделайте печатную плату. Причём лучше не использовать навесную сборку и специальные монтажные панели, иначе прибор будет производить слишком много шума при работе.
Припаяйте все электронные компоненты.
Тщательно проверьте получившийся прибор.
Подключите его к антенне и приёмнику.

Что касается источника питания, то более подробное описание, как сделать блок питания антенного усилителя, можно без труда найти в Интернете.

Виды антенн

Существует 2 типа антенн, используемых для приема ТВ сигнала на дачах или загородных домах:

спутниковые;
эфирные.

Спутниковые антенны

Спутниковые антенны является лучшим вариантом приема ТВ сигнала на отдаленных участках от больших населенных пунктов, так как они не зависят от станций вещания, расположенных на земле.

Спутниковая тарелка

Весь сигнал в таких антеннах принимается от спутников, что влечет за собой ряд положительных качеств от использования спутникового оборудования.

Во-первых, громаднейшее количество телеканалов;
Во-вторых, нет зависимости от рельефа, чего не скажешь про другие виды антенн;
В-третьих, небольшой вес устройства.
В-четвертых, простота в эксплуатации и обслуживании.

Обыкновенная антенна спутникового типа состоит из так называемой тарелки, которая выполняет функцию рефлектора, и приемника, установленного в области этой тарелки. Наиболее распространенным вариантом являются антенны офсетного типа, когда их фокус находится ниже геометрического центра – это делает устройство более устойчивым и чувствительным.

Конструкция спутниковой антенны

Принцип действия очень прост: приемник принимает ВЧ сигнал, который сразу усиливается и преобразовывается. Затем он преобразовывается в ТВ сигнал посредством передачи его по кабелям.

Имеется возможность подключиться к конкретным спутникам ТВ передач. Для этого нужно приобрести специальные приемные системы.

Спутниковые антенны на крыше

Несмотря на свои достоинства, спутниковые антенны имеют и недостаток, заключающийся в сложном процессе монтажа. Самим это сделать не получится без должного опыта. Требуется нанимать специально обученный персонал, что стоит не так-то и дешево по сравнению со стоимостью самой антенны. Стоимость установки может быть около 20-30% от стоимости самого устройства.

Антенны эфирного телевидения

Это более распространенный вариант, чем спутниковый, в виду своей стоимости и легкости установки. Делятся такие антенны на 2 подвида:

Для установки в помещение (комнатные);
Для установки вне дома (наружные).

Комнатные

Используются только в случае отличного сигнала или же находящейся рядом станции вещания или ретранслятора. Имеется нехороший эффект от использования такого типа антенн, заключающийся в ослаблении сигнала внутри здания.

Также эффект от работы такого вида устройств заключается в отражении принимаемого сигнала от находящихся внутри помещения предметов, что искажает сигнал и делает его величину в различных участках помещения отличным от исходного. Необходимо учитывать этот факт и устанавливать эфирную антенну в самом эффективном месте.

Наружные

Если комнатные используются при высоком уровне сигнала и находящемся по близости ретранслятора, то с наружными антеннами все наоборот.

Основные параметры наружных устройств:

Диапазон частоты, в котором антенна при своей работе обеспечивает свои заданные характеристики.
Диаграмма, показывающая направленность действия антенны.
Коэффициент, показывающий уровень усиления принимаемого сигнала в сравнении с устройствами, которые не имеют в своем составе простейших усилительных элементов.
Входное сопротивление – определяется конструктивными особенностями и влияет на дальнейшую работу всей схемы. В случае отличия входного сопротивления от стандартной величины в 75 Ом, то для дальнейшего согласования потребуется ВЧ преобразователь в виде трансформатора.

В зависимости от выполняемой функции, антенны могут быть 3 типов: передатчики – передают сигнал, приемники – принимают сигнал, и смешанные – могут совмещать в себе функции приемника и передатчика. Принцип антенны принимающего типа основан на преобразовании электромагнитных волн в колебания такого же рода, которые затем поступают в сам приемник. Усилитель применяется только в тех случаях, когда сигнал от передатчика идет слишком слабый и его необходимо усилить.

Общие рекомендации

До покупки усилителя антенного сигнала проверьте качество настройки оборудования, версию цифровой приставки и целостность самого кабеля. При использовании спутниковой или эфирной антенны можно повернуть «тарелку» в сторону источника трансляции. А также убрать все металлические предметы, расположенные рядом с антенной.

При выборе усилителя важно учитывать тип источника: эфирное, спутниковое телевидение

А также обращать внимание на частоту, дальность работы (от 30 до 150 км), коэффициент усиления. Учитывайте расположение прибора: в доме или на улице

И помните. Всегда можно вызвать мастера на дом и проконсультироваться, нужен ли вам усилитель и какое именно оборудование лучше покупать.
