Стол трансформер своими руками: необходимые инструменты и материалы, чертежи и схемы, этапы сборки

Шкаф трансформер — мастерская в шкафу

Чащё всего данный вид мебели используется для организации небольшого домашнего творческого пространсва, даже можно сказать кабинета, используемого для различных целей:

рукоделие (например для изготовления различных изделий из текстиля или просто пошива одежды)
рисование
мастерская дома (починка и создания различных приборов или деталай)

Шкаф трансформер очень популярен среди женского населения в качестве организации рабочего пространства для швейных работ.

Компактный и вместительный шкаф трансформер является лучшим вариантом для тех, кто занимается рукоделием или работает в домашних условиях. Такая мебель создает удобное и компактное рабочее место, которое при этом не имеет ограничений по высоте потолка.

Шкаф трансформер оснащается обычно множеством полок, на которых можно легко поместить самые разные вещи. Но в то же время данная мебель занимает небольшую площадь в комнате. Высота шкафа- трансформера позволяет легко дотянуться до любой полки, причем даже не вставая со своего стула.

Конструкция шкафа трансформера

Конструкция мебели разработана таким образом, что внутри можно дополнительно установить не только один, но и два стола при необходимости. То же самое касается навесных секций шкафа. Полки секций в шкафу можно перемещать на нужное расстояние с помощью отверстий, которые специально заготовлены в боковинах секций. Особенность центральной секции шкафа заключается в том, что она может передвигаться на колесиках. При этом два из них оснащены тормозами. Основной раскладной стол прочно зафиксирован к единственной полке в секции, которая является несъемной. Две раскладные ножки удобного стола можно легко зафиксировать в их крайних положениях.

Полки шкафа- трансформера, расположенные над столом, выполнены из качественного и надежного материала — ЛДСП. Полки имеют такой же цвет, как и сам шкаф. Под столом также располагаются две полки, изготовленные из ЛДСП. Внутри шкафа- трансформера имеется светодиодная лампа. Она снабжена выключателем на корпусе. Благодаря лампе создается достаточно яркий, но при этом нейтральный свет, необходимый для работы. В комплектации к шкафу поставляется удлинитель с выключателем на корпусе. Для вывода проводов предназначено специальное отверстие над столом в задней стенке шкафа. Для защиты содержимого шкафа от посторонних взглядов и его удобного перемещения по комнате предназначена защелка на крыше. Вторые секции также имеют колеса и полки из ЛДСП, выполненные в цвете самого шкафа. Фасадом выступает несъемная полка, выступающая в качестве ребра жесткости. Третьи навесные секции оснащены полками из оргстекла, которые приспособлены для размещения баночек. Также на них находятся несъемные карманы.

В продажу шкаф поступает в разобранном виде. Он упакован в картонные коробки, что обеспечивает удобную транспортировку мебели. Разделение конструкции на несколько пачек позволяет легко поднять шкаф на любой этаж. Также в комплектацию шкафа входит вся необходимая фурнитура и комплектующие, которые упаковываются в картонные коробки. Собрать шкаф самостоятельно поможет видео-инструкция, необходимые шаблоны и шестигранник, который имеется в комплекте со шкафом. Сборка будет более удобной и комфортной, если в этом процессе будут участвовать 2 человека. Шкаф- трансформер может быть укомплектован прозрачными контейнерами с крышкой, а также баночками для мелочей. В некоторых линейках данной мебели можно заказать дополнительные столы.

Преимущества шкафов — трансформеров

Такая мебель может легко заменить стол и стул, так как благодаря компактным размерам занимает всего 1 кв. м;
В шкафу найдется место для всякой мелочи, которую теперь можно легко отыскать, а не идти в магазин за очередным декором или другой вещью;
Эта мебель уникальна тем, обладает большой вместительностью

Вместо множества комодов и шкафов с обилием вещей теперь можно все это поместить всего в одном шкафу;
Доступная цена – это еще одно важное достоинство такого шкафа. Его аналоги обходятся гораздо дороже

Попытки собрать такую мебель собственными руками также обойдутся недешево;
Использование уникальных идей превращает шкаф в настоящее чудо;
Еще один плюс такой мебели заключается в том, что она универсальна. Шкаф можно использовать для любого вида творчества. Также он будет идеальным вариантом для мастерской или для работы на дому. На полках шкафа можно поместить контейнеры, мотки, свертки, оверлоки, компьютеры и многое другое;
В продажу поступают модели разного цвета. При этом можно выбирать ЛДСП, фасадные пленки и фрезеровки из огромного количества вариантов.

Рампа для паллетоупаковщика

Что такое паллетоупаковщик? Это оборудование, без которого не обходится практически ни одно предприятие, занимающееся хранением и транспортировкой различных грузов; применяется оно для обёртывания продукции в специальную защитную стрейч-плёнку, при этом сам груз располагается на деревянном поддоне, или паллете.

Вам наверняка доводилось видеть продукты деятельности таких упаковщиков в магазинах, хотя едва ли кто-то всерьёз обращал на это внимание – подумаешь, коробки или бутылки в плёнке на деревянном ящике!

Между тем, правильная обмотка помогает уберечь груз от климатических и ударных воздействий, а жёсткое крепление на поддоне не позволит товару просыпаться на землю и потеряться при перевозке.

Но будем последовательны. Итак, в первую очередь выделяют два вида паллетоупаковщиков:

Стол для швейной машинки своими руками

У многих возникают проблемы с поиском подходящего стола для швейной машинки: обеденные столы слишком высокие, а журнальные столики слишком низкие. Вот один из способов решить эту проблему. Сделать стол под швейную машинку не так сложно. Купите на базаре, там, где продают старые вещи дешевый складной столик. Нужно, чтобы ножки были установлены под углами к столешнице, что придает всему столу устойчивость треугольной основы. Теперь основная задача сделать утопленную полку для установки машинки и при этом иметь возможность складывать получившуюся конструкцию. Чтобы решить эту проблему, автор проекта сделал навесные боковые части, чтобы складывались с полкой, которая опускается вниз и зацепляет боковые части скобами.

Полную инструкцию, включая перечень материалов и инструментов, можно прочитать на сайте, там все описано очень подробно. Но что касается материалов, кроме фанеры, металлических планок и шарниров, вам понадобится специальный кронштейн, так называемый французский шип. Этот кронштейн представляет собой систему крепления из двух частей, используемую для подвешивания картин. Каждая часть представляет собой кусок алюминия в форме буквы «z» с отверстиями для шурупов вдоль одной стороны. Один зажим крепится к стене, а другой – к предмету, который вы хотите установить. Два зажима соединяются для очень надежной системы крепления.

Полка, на которой установлена швейная машинка, это всего лишь вырезанный кусок от столешницы. Поскольку шипы имеют ширину более двух сантиметров, на самом деле нет места для установки шипа на краю полки без того, чтобы шип не мешал складывать стол. Вместо того, чтобы использовать шипы на боковой стороне полки, автор установил кусок алюминиевого стержня размером 3 мм на 12 мм на концах полки и вырезал материал позади этих стержней, чтобы позволить шипам зацепиться под алюминиевые решетки, которые будут удерживать полку. Первый шаг, предполагая, что у вас уже есть складной стол, который подходит для вашего проекта, это создание шаблона.

Цель состоит в том, чтобы сделать очень маленький зазор между швейной машинкой и столешницей. Автор сделал это, просто установив швейную машину на картон и обвел контур. Вырежьте шаблон и проверьте подгонку. Сделайте пометки на шаблоне, сколько нужно вырезать в следующей версии шаблона. Требуется несколько попыток, чтобы получить правильную форму. Кроме того, не забудьте освободить место для шнура питания и освободить доступ к выключателю. Как только шаблон подойдет к верхней поверхности швейной машины, обведите контур на столешнице. Вырежьте часть полки, стараясь держаться как можно ближе к линии. В идеале у вас должна быть достаточно широкая полка, чтобы вы могли использовать широкий кусок с шипами для лучшей устойчивости. Дальше читайте на сайте, потому что инструкция действительно очень длинная.

Источник фото: www.instructables.com/id/Folding-Sewing-Machine-Table/

Простой швейный стол

Нужен ли вам швейный стол очень большого размера или наоборот, очень маленького, сделать его достаточно просто. Следуя этим рекомендациям, простой швейный стол можно собрать любого размера. Все зависит от того, шьете вы шторы или мягкие игрушки. Определитесь заранее с размером будущего стола, это сильно облегчит дальнейшую работу. Нужные материалы все очень простые, дешевые и доступные.Основной материал – фанера, нужен будет стандартный лист. Определив заранее, какого размера будет ваш швейный стол, фанеру лучше порезать в магазине и дома иметь дело уже с готовыми кусками нужного размера. Ножки тоже можно купить готовые, это не дорого, запастись скотчем, клеем, деревянной отделкой и декоративными гвоздями. Впрочем, лучше расскажут о процессе представленные ниже пошаговые фотографии.

Источник фото: theborrowedabode.com/2012/12/how-to-build-a-sewing-or-crafting-table-with-trim

Вставные полки своими руками

Если полочки просто уложить на держатели, то они будут периодически падать и не зафиксируют расположенную за ними заднюю стенку из ДВП. Поэтому крепление полок постарались сделать более надежным, просверлив в них выемки для опор.

СХЕМА СБОРКИ (ВНИЗУ)

На схеме указаны оптимальные габариты. Размеры настенной конструкции (60 х 75 см) не делают ее слишком громоздкой и в то же время обеспечивают достаточную величину столешницы. Если вы захотите увеличить размеры стола, то учтите, что и масса изделия увеличится. Подумайте, сможет ли ребенок самостоятельно складывать и раскладывать стол.

Внимание! Обе вставные полки служат еще и ребрами жесткости, поэтому их следует расположить именно так, как показано на схеме. 1

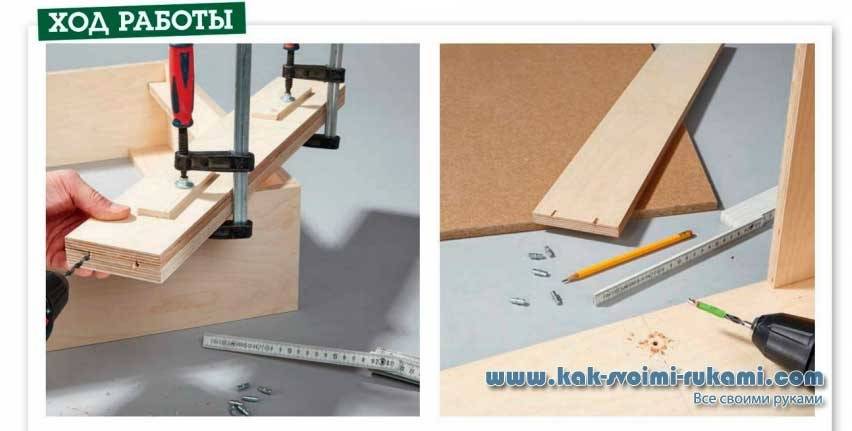

Полки зафиксировали струбциной точно друг над другом и просверлили с торцов посередине щели два отверстия для опор

1. Полки зафиксировали струбциной точно друг над другом и просверлили с торцов посередине щели два отверстия для опор.

2. В боковых деталях просверлили глухие отверстия для опор полок. В качестве визуального ограничителя глубины сверло обмотали лентой.

Размеры

Главным фактором при покупке откидного стола являются его размеры в разложенном виде. Габариты должны учитывать не только площадь помещения, но и количество человек для размещения. Стандартная высота стола обычно варьируется от 70 до 75 см. Она обеспечивает комфортное расстояние от столешницы до колен сидящего. Для среднестатистического человека приняты следующие стандарты рабочей зоны: 1,2 м в длину и 0,8 м в ширину. Это необходимо учитывать, если откидной стол будет использоваться как письменный. Если откидывающаяся конструкция используется в качестве обеденной зоны, то правила несколько иные.

Круглый стол. Для обычного варианта диаметр, подходящий для 4-6 человек, может быть от 110 до 135 см, однако для откидного стола следует учитывать, что со стороны крепления к стене посадить никого не удастся. Таким образом, в указанном примере необходимо уменьшить количество сидящих на одного человека.

Овальный стол. Подобная конструкция может крепиться как вдоль стены, так и поперек. От расположения будет зависеть число мест.
Прямоугольный вариант аналогично овальной модели зависит от способа крепления к стене.

Инструкция по изготовлению

Чтобы изготовить раскладывающийся столик трансформер из дерева понадобится:

сделать чертеж;
подготовить детали;
подобрать механизм для стола;
произвести сборку.

Советы по изготовлению сварочного стола своими руками, порядок работы

В инструкции для всех деталей указаны универсальные размеры. Индивидуальные схемы сборки столов трансформеров могут содержать другие цифры. Расчеты меняются в зависимости от дизайна изделия и его габаритов.

Составление чертежа

Чертежи и схемы для изготовления стола трансформера своими руками можно сделать самостоятельно, нарисовав эскиз на бумаге с обозначением всех размеров. Размеры можно подобрать индивидуально, а можно воспользоваться универсальными вариантами:

В собранном состоянии 90 на 75 на 51 см (длина, ширина, высота).
В разобранном виде 90, 150, 51 см.

Подготовка деталей

Чтобы сделать вместо обычного стола настоящий трансформер своими руками, потребуются следующие детали:

ДСП толщиной 2,2 см, размером 90 на 60 см, две штуки для столешницы.
Один лист размером 72 на 35 см в качестве вспомогательной панели.
Четыре мебельных уголка.
Четыре бруска высотой по 51 см для опор.
Механизм трансформации.
Комплектующие: саморезы, болты, гайки, шайбы, петли.

Сборка

Сборка — важный этап изготовления стола трансформера с использованием подъемного механизма своими руками. Когда подготовлены все чертежи, инструменты и материалы, можно приступать:

Аккуратно и тщательно выпилить все намеченные детали. От точности распила будет зависеть удобство раскладывания изделия.
При помощи эксцентриковой стяжки соединить между собой ножки. Это дополнительно укрепит готовую мебель, добавит ей устойчивости.
Сделать разметку для закрепления механизма трансформации.
Просверлить сквозные дырки, прикрепить к ним детали крепления.
Далее к платформе держателя при помощи уголков закрепить столешницу, при этом начинать фиксацию лучше с меньшей панели.

Схема сборки

Собрать ножки

Укрепить каркас ножками

Установить механизм трансформации

Прикрепить к ним детали крепления

Закрепить столешницу

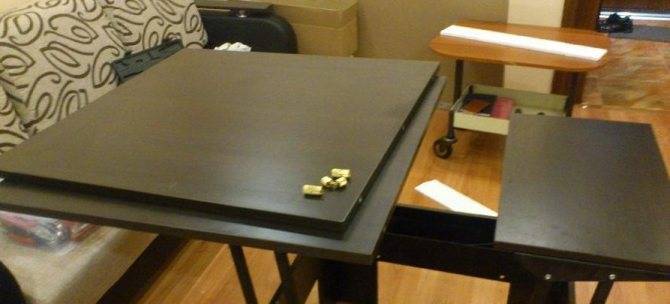

Готовое изделие

Раскладной стол-книжка

Во многих семьях большой обеденный стол нужен далеко не круглый год. Однако его наличие способно выручить в случае прихода гостей. Раздвижной механизм как нельзя лучше подходит для этих целей, оснащённый им скромный деревянный столик незаметно стоит в углу, выполняя вспомогательные функции. Но когда приходит его время, он становится в центре квартиры.

Предлагается сделать рамочный мебельный механизм с опускающимися половинками крышки. Из материалов понадобятся:

строганные бруски 20х50 мм;
фанера либо тонкие 10 мм дощечки (на ящики);
мебельная плита ДСП, ЛДСП либо МДФ (на крышку).

Рис.1. Чертежи раскладного стола-книжки: 1 – ведущая рама; 2 – поворотная рама; 3- откидывающаяся плоскость; 4 – выдвижной ящик; 5 – сборка боковой части основной рамы (вариант Б); 6 – средняя узкая ДСП-столешница варианта Б

Рис.2. Схема сборки стола: 2 – элементы поворотной рамы; 3- откидывающаяся плоскость; 4 – выдвижной ящик; 5 – ведущая рама

Механизм собирания стола-книжки:

Ножки стола отпиливают на требуемую длину.
Наносят на них разметку.
По разметке выдалбливают пазы для продольных царг (поперечных реек, соединяющих ножки стола).

Отпиливают по длине продольные царги.
Запиливают на их концах одинарные шипы.
Склеивают боковые рамки (2 шт.), предварительно выполнив проверку точности сборки угольником.
Пока боковые рамки сохнут, делают 2 опоры для боковых крышек стола. Они тоже рамочной конструкции (на рис. 1 и 2 – №5).

Монтаж стола-книжки

Длина ножек опоры соответствует высоте ножек стола. Величина другой вертикальной стойки эквивалентна расстоянию меж внешних краёв продольных царг. А для того чтобы поддерживающая опора в сложенном положении не выглядывала за пределы стола, ширина опоры должна быть равна половине длины боковин стола.

Механизм собирания стола-книжки (продолжение):

На брусках, предназначенных для опоры, пришло время сделать одинарные сквозные и глухие шиповые соединения.
Бруски соединяются клеем.
В высушенных боковинах запиливают и выбирают выемки для крепления коротких поперечных царг (№2 на схеме).
Боковины с этими короткими царгами соединяются клеем и шурупами.
С внутренней стороны верхних продольных царг прикрепляются направляющие рейки для перемещения выдвижных ящиков (№4 на схеме).
Боковые стенки выдвижных ящиков (шкафчиков) выполняются из фанеры или тонких 10 мм дощечек.
Переднюю стенку шкафчика следует сделать из более толстой дощечки.
По краям этих дощечек вырезаются четверти для крепления боковин ящика.
Все элементы шкафчиков скрепляются клеем и шурупами.
Дно шкафчиков (выдвижных ящиков) вырезается из тонкой фанеры или ДВП.

Обратите внимание! Особенностью конструкции является то, что передняя стенка ящика заходит внутрь ножек. Значит, передняя плоскость стенки и кромки ножек выполняются заподлицо. А чтобы этого достичь, на направляющих рейках и верхних продольных царгах крепят фиксаторы, не позволяющие ящичку продвинуться дальше необходимого (№3 на схеме)

А чтобы этого достичь, на направляющих рейках и верхних продольных царгах крепят фиксаторы, не позволяющие ящичку продвинуться дальше необходимого (№3 на схеме).

Настольные крышки выпиливают из ДСП, ЛДСП либо МДФ. Начинают работу с разметки и вырезки средней крышки.

Обратите внимание! Края средней крышки над конструкцией стола будут выглядывать на 20-25 мм. Это даст возможность поддерживающей опоре скрываться под опущенной половиной крышки

Закрепляется средняя крышка четырьмя металлическими уголками (№3 на схеме), прикручиваемыми шурупами с внутренней стороны верхних поперечных царг.
Боковые крышки рояльной петлёй прикрепляются к средней. Она прикручивается с нижней стороны шурупами.

Обратите внимание! Если перевернуть мебельную конструкцию, состыковать все крышки и лишь после этого приступить к закрутке петель – работать будет удобней
