Споттер из микроволновки своими руками

Как он работает: нюансы

Первым делом разберемся с функцией споттера. Он нужен лишь для одной операции: ремонта смятой кузовной поверхности без общего разбора всего корпуса. Больше всего он ценен при ремонте труднодоступных деталей, которые нужно по ходу ремонта рихтовать.

Споттер можно сделать из инвертора, а можно из аккумулятора или трансформатора – существует несколько возможных электрических схем. Принцип действия устройства – молоток обратного действия, работающий точечным способом.

Чаще всего у споттера следующие режимы работы:

1. Кратковременный режим, при котором направляющая крепится в необходимом локальном месте с помощью специальных колец.
2. Сварочный режим – основной, который проводится при минимальной мощности и с использованием угольных электродов.

Изготовление пистолета

Без пистолета споттер не будет выполнять свои функции. Этот компонент также известен под названием «стаддер». Выбор рабочего механизма зависит от предполагаемых целей. Споттерные пистолеты условно делятся на две категории:

• заводские;
• самодельные.

Для работы с высокой частотой применения споттера, покупаются заводские модели. Такие аппараты способны обеспечить достаточную производительность при поставленных задач для профессионального сварщика.

Самодельный пистолет споттера рекомендуется применять для бытовых работ, где не требуется большой нагрузки на оборудование. В качестве самодельных рабочих механизмов используются:

• пистолет для нанесения клея;
• сварочный аппарат полуавтоматического типа.

Чтобы изготовить ручку для стаддера, используется гетинакс или текстолит. Толщина материала составляет от 12 до 14 миллиметров. Из него вырезаются два прямоугольника одинакового размера.

В одном из отрезков создается ниша для размещения крепежного элемента. Эта часть заготовки предназначена для крепления:

• электрода – прут из меди с диаметром от 8 до 10 миллиметров;
• лампочки;
• кнопки, включающей подсветку;
• переключателя, подающего импульс.

Кнопка должна быть размещена строго в созданном углублении. В качестве крепежного элемента используется самодельный кронштейн. Для его производства применяется труба, изготовленная из меди. Необходимо чтобы получилось сечение квадратного или прямоугольного типа.

Пистолет подключается к споттеру при помощи пятижильного кабеля сварочного или контрольного типа. Жилы соединяются с:

• переключателем;
• лампочкой подсветки;
• лампочкой выключателя.

Конец кабеля помещается в отверстие кронштейна, и закрепляется при помощи паяльника. Перед этим его необходимо зачистить.

Особенности конструкции

Споттером называют аппарат для односторонней точечной сварки, применяемый при кузовном ремонте. По конструкции прибор достаточно простой, поэтому его необязательно покупать за большие деньги.

Споттер применяют для выпрямления вмятин на металле

От старой микроволновой печи для изготовления споттера можно взять и элекротрансформатор, и металлический корпус. Но при этом необходимо учитывать некоторые особенности самодельной конструкции:

1. Споттер, сконструированный своими руками, по мощности будет уступать заводскому агрегату. Его получится использовать в домашнем гараже, но если речь идет о профессиональном ремонте, лучше приобрести инструмент за деньги.
2. Самодельный споттер из микроволновой печи требует приложения большего усилия при рихтовке кузова и не позволяет проводить работы с высокой скоростью. Правда, для начинающих это становится скорее плюсом, при аккуратном и неторопливом выравнивании вмятины меньше риск ошибиться.

Рекомендации

При сборке споттера своими руками нужно учесть несколько важных нюансов:

1. Новую вторичную обмотку для преобразователей обязательно нужно покрыть слоем надежной изоляции.
2. Блок управления для самодельного споттера на базе микроволновой печи можно сделать самостоятельно по соответствующим схемам либо приобрести в готовом виде. В последнем случае процесс создания сварочного агрегата сведется к поиску преобразователей тока и монтажу элементов устройства в корпус.
3. При работе со споттером кнопку импульса не зажимают надолго. Сварочное воздействие должно быть коротким, но мощным. Именно для обеспечения последнего условия агрегат делают с использованием двух и трех электротрансформаторов одновременно.

Основные компоненты для сборки

Для сборки и испытаний самодельного споттера нужны следующие комплектующие и расходные элементы:

1. Корпус. Коробчатая конструкция из листового металла с передней и задней панелями. Обязательно наличие вентиляционных отверстий и клеммы заземления.
2. Источник питания. В самом простом виде это переделанный своими руками трансформатор с защитным автоматом в первичной цепи.
3. Кабели питания. Сварочный кабель должен иметь клемму для подключения к питанию и резьбовой контакт для присоединения к пистолету, а кабель массы — клемму и контактную площадку для сварного присоединения к кузовной детали.
4. Схема управления. В минимальном варианте включает в себя кнопку-выключатель на пистолете, реле отключения входного напряжения, провода управления и блок питания цепи управления.
5. Сварочный пистолет. На одном конце находится контактное резьбовое соединение для присоединения электродов и адаптеров, а на другом — гнездо для подключения сварочного кабеля.
6. Оснастка. В базовом варианте включает в себя электроды для шайб и шпилек, обратный молоток и адаптер для подключения угольного электрода.

Сборка обратного молотка (инопуллера) своими руками

Для того чтобы собрать обратный молоток своими руками, необходимы следующие детали:

• стальной пруток длиной 60 см, диаметром 17 мм, с резьбой на обоих концах;
• стальная втулка со сквозным отверстием диаметром 15 мм, длиной 15 см и диаметром 40 мм;
• возвратная пружина;
• гайки и шайбы ограничителя хода;
• адаптеры для крепления электродов.

Вначале на конец прутка, предназначенный для крепления в пистолет, надевается шайба и плотно затягивается гайка. Затем пруток пропускается через втулку и возвратную пружину. На последнем этапе на нижнюю резьбу крепятся шайба и гайка, а затем навинчивается адаптер электрода. Во время работы массивная втулка будет отталкиваться от пружины и совершать возвратно-поступательные движения между двумя шайбами.

Изготовление рабочего пистолета

Фирменные пистолеты для споттера обычно выпускают в виде устройств с пистолетной рукояткой. Многое из того, что изготавливают народные умельцы своими руками, только условно можно назвать «пистолетом». Нередко это просто цилиндр с кнопкой и клеммой для подключения кабеля на торце. Это связано с тем, что пистолет для споттера состоит всего из трех деталей: корпуса, контактного стержня и выключателя. Контактный стержень обычно изготавливают из латуни. На одном его конце находится резьба для крепления обратного молотка, а на другом — зажим для подключения питания. Для тех, делает такие устройства собственными руками, поместить его в пистолетный корпус или использовать как есть — дело личных предпочтений. При этом, несмотря на низкое напряжение сварки, он должен быть обязательно заизолирован: таковы требования правил техники безопасности.

Трансформатор для споттера

Для изготовления источника питания для споттера подойдет любой трансформатор. В Интернете распространены видео изготовления аппаратов точечной сварки на основе трансформаторов микроволновок и других бытовых приборов

При этом авторы этих поделок не сообщают, на какой ток рассчитаны их устройства, а это очень важно, т. к

проплавление поверхности металла при работе споттера должно происходить за доли секунд, никак не проявляясь с обратной стороны детали. Фабричные аппараты имеют мощность 3÷5 кВт при напряжении холостого хода 7÷8 В (напряжение при сварке – 1.5÷2 В).

Для споттера, собранного своими руками и предназначенного только для кузовного ремонта, достаточно мощности 1.5÷2 кВт. Рассчитать, сколько должно быть витков во вторичной обмотке трансформатора, несложно. Для этого количество витков первичной обмотки (новой) надо разделить на частное от деления 220 на 7÷8. Обычно получается буквально несколько витков.

Схема блока управления

В Интернете достаточно много электронных схем, которые подписаны как блоки управления споттерами. Некоторые из них относятся к промышленным образцам установок точечной сваркой (в том числе и старым), другие изобилуют электронными компонентами и обладают избыточными параметрами, а ряд схем вообще не имеет отношения к нашей теме. Во многих из предлагаемых устройств реализованы регулировки тока и напряжения холостого хода, а также управление длительностью сварочного импульса. Их изготовление предполагает определенную квалификацию, а применяемые детали не так уж и дешевы. Выбор одной из таких схем целесообразен, если предполагается делать споттер для коммерческого использования в небольшой автомастерской. А для устройств, которые изготавливаются своими руками и используются в домашних условиях, имеются более простых решений.

Сварочные клещи

Советуем к прочтению другие наши статьи

• Простота и удобство покупки кабельной продукции у надежного поставщика

• Хранение сверл

• Особенности бурения скважин на воду

• Пропитка для дерева для наружных работ

Клещи для моей точечной сварки из микроволновки были изготовлен из профильной трубы на 15 мм, снизу нижней части установлена опора из куска профиля, чтобы аппарат не опрокидывался при сильном нажатии.

Ручка — кусок шестигранника на 12 мм и ручка от напильника. Крепление клещей — 2 уголка, купленные в магазине крепежа.

Кстати, электроды крепятся к клещам на уголках специально, чтобы можно было менять их угол наклона.

Комплектующие для рихтовки

Помимо правильно изготовленного споттера нужно заранее подобрать расходные материалы для него и сделать оптимальную комплектацию точечного сварочного аппарата. Их самостоятельное производство не рекомендуется – плохое качество скажется на рихтовке и внешнем виде кузова.

Расходные материалы и комплектующие:

• Обратный молот. Объединяет в себе функции держателя электрода и механического выравнивателя. Стоимость – от 5800 рублей.
• Шайбы различной формы. Необходимы для фиксации инструмента для рихтовки.
• Электроды. С их помощью происходит приваривание активной части обратного молота, шайб.

Последние две позиции можно приобрести в наборе, средняя цена – 4750 рублей

При выборе нужно обращать внимание на качество изготовления

Предлагаем ознакомиться с подробной инструкцией по изготовлению точечного сварочного аппарата с помощью комплектующих от микроволновки:

Методика изготовления

Перед началом изготовления споттера необходимо сделать чертеж, подготовить все детали. Кроме переделанного самостоятельно трансформатора, понадобятся:

• диодные мосты Д32А и Д226Б;
• тиристор ПТЛ50;
• конденсатор на 1000МкФ;
• резистор на 100 Ом;
• предохранитель;
• кнопка включения.

Все узлы и детали должны быть удобно размещены в корпусе и изолированы друг от друга.

Самоделка начинает изготавливаться с обмоток трансформатора. После этого в схему подключаются по очереди остальные детали.

Корпус

Оптимально удобно использовать корпус разобранной микроволновки. Сняв диск и механизм вращения, следует укрепить дно фанерой или листом диэлектрика.

Сзади в месте вывода проводов, в отверстия вставляются болты, затягиваются гайками. К ним крепятся провода плюс и минус. С внутренней стороны крепление неподвижное. Снаружи клеммы кабелей должны свободно сниматься и фиксироваться гайками.

Под регуляторы силы тока и напряжения споттера используются имеющиеся в корпусе микроволновки отверстия.

В верхней части корпуса сверлятся отверстия, устанавливается ручка для удобного перемещения аппарата. Если споттер получился очень тяжелый, к нему приделывают колесики или монтируют его на крестовину от компьютерного кресла.

Схема управления споттером.

Держатель, электроды

Слесаря, занимающиеся рихтовкой автомобильных кузовов споттером, рекомендуют делать держатель из старого клеящего пистолета. Кабель заводится сзади. В передней части снимается носик и устанавливается втулка, прочно соединенная с корпусом и длинной трубкой. Кнопка заменяется выключателем.

При отсутствии подходящей поломанной техники, корпус ручки выпиливается из фанеры. Внутренняя поверхность покрывается изоляцией. На ручке делается отверстие под пускатель, чтобы кнопку нажимать, не отнимая руки.

Электрод в виде пластины с острым концом делается из меди. Он небольшой по длине и крепится на стержне гайкой и болтом с шайбами.

Можно сделать электрод из медной трубки. С кабелем она соединяется накидной гайкой или паяется. Рабочий конец сплющивается. Точка контакта с металлом корпуса должна быть минимальной.

Иноппуллер

Обратный молоток, с помощью которого вмятина постепенно выравнивается – иноппуллер. Он представляет собой длинный полый стержень, имеющий ручку. На конце его крепится приспособление для удержания электрода. Другой конец иноппуллера прикреплен к пистолету – держаку. Внутри проходит провод, подающий ток.

Следует обеспечить хорошее соединение кабеля с электродом, свести потери тока к минимуму. Ручка должна быть удобной, хорошо изолированной от всех токопроводящих деталей.

Крючки, рычаги и прочие приспособления

Рихтовщику, который работает над приданием деформированному кузову первоначальной формы, для выполнения полного объема ремонтных работ с автомобильным покрытием пригодятся также:

Выпуклые, упругие, вытягивающие, выравнивающие, универсальные ложки.

Рекомендуем: Неисправности свечей зажигания. Проверка свечей

Ложкоподобные инструменты производят выгибание и вытягивание труднодоступных (внутренних) частей кузова.

Другие рычаги для контактного ремонта.

Рычаги применяются там, где обычного человеческого усилия не хватает.

Правка и рихтовка автомобилей производится, начиная с самой большой вмятины, с использованием подходящих инструментов, при этом рихтовочные молотки остаются основным выпрямляющим приспособлением.

В целях выравнивания вдавленных частей неотрихтованного кузова автомобиля применяется гидравлический кузовной ремонт. С помощью насоса со всевозможными прямыми и фигурными насадками, оснащенного цилиндрами и работающего на гидравлическом механизме, осуществляют вакуумную вытяжку вмятин авто.

При невозможности сделать выпрямление с помощью насосов полезными могут стать зажимы и захваты. В рихтовочные комплекты обычно включают несколько таких зажимающих приспособлений разных размеров (диаметров). Также захваты различаются между собой количеством креплений (их может быть от 1 до 3 шт.) и способом фиксации (самый распространенный метод укрепления на кузове — с помощью шурупа).

Пневмомолотки используются для качественного рихтования труднодоступных мест авто. Также для выполнения особо сложных рихтовочных работ существуют специальные металлические механические агрегаты, имеющие несколько опор (от двух до четырех), между которыми закреплен опускающийся и поднимающийся стержень. Он просовывается в заранее проделанное отверстие той части кузова, где требуется вытягивание. Вместе со стержнем на таком приспособлении обычно используются крепления.

Перед началом рихтовочных работ следует, осмотрев повреждения авто, из всего разнообразия специнструментов подобрать те, которые помогут в рассматриваемом случае. Для небольших повреждений подойдет домашний рихтовочный набор, чтобы выполнить выпрямление более глубоких вмятин, следует прибегнуть к помощи специалистов из авторемонтной мастерской.

Споттер своими руками на основе инверторов

Споттер из сварочного аппарата наиболее распространен среди самодельных приборов, несмотря на то, что есть и другие схемы их сборки. Так, споттеры своими руками можно собрать и не из сварочных аппаратов, но они будут менее мощными.

Споттер является ответвлением контактной сварки, однако, в отличие от нее, конструкция споттера исключает наличие клещей, именно поэтому этот аппарат можно считать аналогом электродугового сварочного аппарата, где напряжение пропускается через автомобильный корпус. Один контакт присоединен к кузову, а в качестве второго контакта выступает шток и насадка.

Ниже предлагаем вам ознакомиться с самой простой схемой споттера на основе сварочного аппарата, которую при желании вы можете и доработать.

Схема инверторного споттера

Споттер, собранный своими руками из сварочного аппарата, включает в себя два ключевых элемента:

• сварочный инвертор;
• тиристорное реле.

Для самостоятельно сборки данного аппарата вам будут нужны:

• тиристор на 200 вольт;
• трансформатор, понижающий на 12 вольт для кнопочного управления реле;
• реле на 30 ампер;
• мост диодный;
• контактная группа (220 вольт);
• кнопка управления.

Посредством диодного моста трансформатор подключают к сети, а к мосту, при этом должен быть подключен тиристор электронного реле. Трансформатор предназначен для запитки управляющей ветки тиристорной цепи.

Схема работы споттера выглядит следующим образом:

• при нажатии кнопки S3 включается разрядка конденсатора С1, и на какое-то время включаются резистор R1 и тиристор V9;
• далее подается переменное напряжение на первичную трансформаторную обмотку с помощью диодов Д232;
• происходит процедура сваривания деталей и электрода;
• при разрядке конденсатора С1 тиристор закрывается, а обмотка силового трансформатора обесточивается;
• при таком положении дел сварочный процесс подходит к концу, а конденсатор С1 продолжает заряжаться от трансформатора Т1 для последующих работ.

Помните, что диодный мост и тиристор могут быть заменены симисторами. Самодельные споттеры должны быть тщательно продуманы с конструктивной точки зрения. Он должен корректно работать независимо от габаритов и вложенных средств.

Материалы

Железа для споттера нужно выделять в объеме от 35 до 40 квадратных сантиметров. На тиристоре перегревов не бывает, они бывают лишь на участках, которые расположены после кабеля. Также сильно греется шток из черного металла диаметром на 16 мм. Желательно, чтобы он был сделан из латуни.

Что касается кабеля для споттера, то нужно выбирать с площадью сечения порядка 70 квадратных миллиметров, а для массы и молотка будет достаточно его длины 1,7 и 2,1 м соответственно. Также потребуется предусмотреть импульсное управление на тиристоре ТЧ-40.

Сначала вторичная трансформаторная обмотка наматывается с применением медной шины размером 6,5 на 4 в третьей обмотке. Также ее можно заменить на алюминиевую. Потом на вторичную обмотку нужно добавить еще две. Окончательный вариант аппарата состоит их алюминиевой трансформаторной обмотки на 250 квадратных миллиметров, что равно 5 обмоткам по шесть витков.

Уделяйте пристальное внимание внешнему виду обратного молотка, в роли которого выступает электрод. Чаще всего рукоять делают на основе клеевого пистолета, а рабочий кабель имеет термоизоляционный слой и коммутирующий провод

Также помните, что при нагреве слой термоизоляции начинает стягиваться.

Основные варианты создания

Для создания споттера подойдет старый инвертор. Можно взять для этой цели АКБ или вышедшую из строя микроволновую печь.

Из сварочного аппарата

В числе самодельных приспособлений часто встречаются споттеры из сварочного инвертора. В приборе уже есть нужные компоненты, поэтому останется только подключить трансформатор, который будет генерировать ток, и подготовить пистолет.

Споттер из сварочного инвертора встречается очень часто.

Из микроволновки

Алгоритм сборки споттера из СВЧ-печи практически идентичный. Главное условие – получить импульсный режим. Для этого требуется конденсатор повышенной емкости с подсоединенной платой управления. Продолжительность импульса должна составлять не больше 0,5 сек. Если цикл длится дольше, это спровоцирует появление отверстий в металлических конструкциях.

Для сборки нужно:

1. Извлечь из печи трансформатор, разобрав его по шву ножовкой по металлу или шлифмашиной.
2. Подготовить вторичную обмотку, взяв толстый медный кабель в 2 витка.
3. Склеить сердечник основания и трансформатора, используя эпоксидную смолу из 2 компонентов.
4. После застывания состава проверить функциональность сварки, используя специальный прибор.

Из аккумулятора

Чтобы устранить мелкие дефекты на поверхности кузова, можно создать споттер из аккумуляторной батареи. Подобное приспособление характеризуется простотой в применении, поскольку для его работы не требуется доступ к сетевому электроснабжению.

Споттер из аккумулятора устраняет мелкие дефекты.

Для предстоящей сборки нужны следующие компоненты:

1. АКБ на 12 В.
2. Втягивающее реле (разрешается снять со стартера автомобиля).
3. Клавиша запуска/выключения.
4. Фиксатор электрода.
5. Провода с клеммами.

Плюсовой кабель АКБ следует зафиксировать на втягивающем реле, а с места подцепления стартера на реле подвести к пистолету 1,5-метровый кабель толщиной от 100 мм кв. С помощью первого провода нужно закрепить кнопку включения на втягивающем реле, где находится плюсовая клемма. Второй кабель следует подключить к контакту реле для его корректного срабатывания. Провод массы нужно соединить с дефектным кузовным элементом, не забыв предварительно установить электрод.

Точечная сварка своими руками из микроволновки

Самодельная точечная сварка сделанная из трансформатора от микроволновки: схема, фото и описание изготовления сварочного аппарата в домашних условиях.

Приветствую! Хочу показать самодельную точечную сварку, сделанную Вадимом Ореховым. Далее со слов автора.

За основу самоделки, была взята старенькая и вышедшая из строя микроволновая печь, из которой благополучно был извлечен трансформатор и вентилятор.

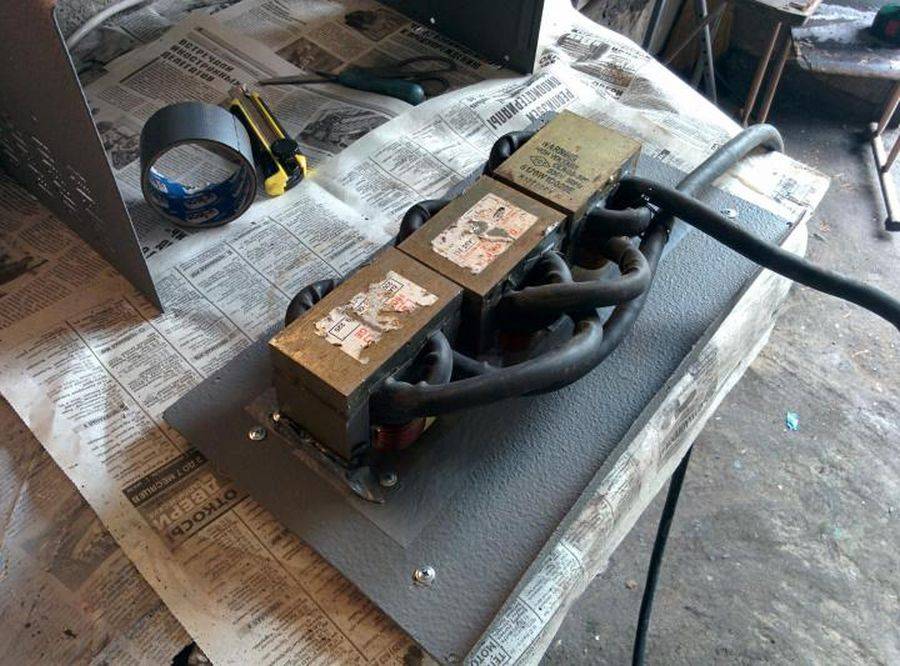

Из трансформатора была извлечена вторичная обмотка, а вместо нее намотано три витка сварочного провода сечением 16 мм2.

Позже куплен на блошином рынке, медный прут сечением 16мм. из которого токарь выточил по моей просьбе будущие электроды. Чертеж электродов прилагаю

Ну а пока токарь творит, я облагораживаю трансформатор и все обслуживающие его узлы. В схему был включен автомат включения/выключения, вентилятор для обдува трансформатора, магнитный пускатель, микро выключатель управляющий пускателем и пара лампочек для индикации наличия сети и работы трансформатора. Для особо любопытных, желающих знать как это все подключено прилагаю принципиальную электро схему.

В примененной мною схеме предусмотрена работа микро выключателя от сети 220V, это чревато поражением тока, во избежание подобных случаев необходимо в схему внедрить низко вольное реле, что и будет мною обязательно сделано в последующих доработках

Вот так я разместил узлы внутри аппарата.

Крышку корпуса, сделал из той же микроволновки, ребра забора воздуха ( те что сбоку ) это родные, а отверстия на задней стенке выполнены в форме трубной решетки рассчитал в программа Компас 3D. распечатал и перенес на металл, просверлил и убрал заусеницы.

Ну а с клещами придется еще поработать, что бы обеспечить прижим нужной силы, думаю делать эксцентрик, по тому что система рычагом займет много места.

Вот такие получились электроды.

В работе: металл толщиной меньше 0,8мм. приваривает хорошо, ну а для того что бы справлялся с металлом потолще, думаю нужно доработать клещи и возможно сделать острее угол на электродах. Думаю изложенной выше информации вполне достаточно для таких же самодельщиков, как я, которые захотят повторить данную конструкцию.

Автор самоделки: Вадим Орехов.

Популярные самоделки на нашем сайте

• Точечная сварка из микроволновки
• Точечная сварка споттер своими руками (26 фото)
• Точечная сварка своими руками: схема и описание самоделки
• Точечная сварка своими руками: схема, фото и описание
• Контактная сварка из микроволновки
• Контактная сварка своими руками
• Сварочный аппарат из микроволновки
• Самодельная контактная сварка и споттер из двух…
• Хот Род (Hot-rod) своими руками
• Зернодробилка своими руками
• Самовыравнивающийся пол своими руками
• Дом из поддонов своими руками

Три простых схемы сборки споттера своими руками

Споттер — это обиходное название аппарата односторонней точечной сварки, предназначенного для ремонта кузовных деталей автомобилей.

По своей конструкции он достаточно прост, поэтому изготовить споттер своими руками по силам любому домашнему мастеру, имеющему опыт работы с электротехническими устройствами. Единственное, в чем нельзя ошибиться, — это выбор мощности, расчет силы тока и количества обмоток.

Народные умельцы используют в качестве источников питания различные устройства, но не все они способны обеспечить оптимальные рабочие режимы.

К примеру, самодельный споттер из микроволновки даже при применении нескольких трансформаторов от этого бытового прибора, в основном, пригоден для выполнения прогрева. В случае отсутствия достаточно мощной электросети в месте ремонта используют аппараты с автономным источником, состоящие из аккумулятора и схемы прерывания напряжения.

Такие устройства имеют один существенный недостаток — ограниченное время работы. При сборке самодельного споттера можно воспользоваться различными системами управления: от простой кнопки с реле до инверторного источника.

В последнем случае ток, поступающий из инвертора к месту сварки, регулируется с высокой точностью как по длительности, так по и амплитуде импульса.

Можно ли сделать споттер с заводскими характеристиками

Если правильно рассчитать параметры, выбрать надлежащие компоненты и качественно изготовить не только источник питания, но и инструментальные принадлежности, то самодельный споттер по своим функциональным возможностям ничем не будет отличаться от своего заводского собрата.

При наличии некоторых радиолюбительских навыков блок питания и необходимые провода несложно изготовить своими руками.

В качестве сварочного пистолета можно использовать любое изделие подходящей формы, конструкция которого позволяла бы укрепить на его концах резьбовые контакты и была бы удобна в работе.

Для пистолета и обратного молотка потребуются несколько деталей, которые лучше всего выточить на токарном станке. Часть наконечников-электродов может быть сделана своими руками с применением обычного слесарного инструмента, но некоторые все же лучше заказать или приобрести готовыми.

Для того, чтобы работать самодельным аппаратом, могут потребоваться дополнительные приспособления (пуллеры, гребенки, штанги), которые также могут быть изготовлены самостоятельно. Расходные материалы для споттера (сварочные шайбы, шпильки, волнистая проволока, угольные электроды и пр.) стоят недорого и свободно продаются в специализированных магазинах.

Основные компоненты для сборки

Для сборки и испытаний самодельного споттера нужны следующие комплектующие и расходные элементы:

1. Корпус. Коробчатая конструкция из листового металла с передней и задней панелями. Обязательно наличие вентиляционных отверстий и клеммы заземления.
2. Источник питания. В самом простом виде это переделанный своими руками трансформатор с защитным автоматом в первичной цепи.
3. Кабели питания. Сварочный кабель должен иметь клемму для подключения к питанию и резьбовой контакт для присоединения к пистолету, а кабель массы — клемму и контактную площадку для сварного присоединения к кузовной детали.
4. Схема управления. В минимальном варианте включает в себя кнопку-выключатель на пистолете, реле отключения входного напряжения, провода управления и блок питания цепи управления.
5. Сварочный пистолет. На одном конце находится контактное резьбовое соединение для присоединения электродов и адаптеров, а на другом — гнездо для подключения сварочного кабеля.
6. Оснастка. В базовом варианте включает в себя электроды для шайб и шпилек, обратный молоток и адаптер для подключения угольного электрода.

При условии, что все компоненты изготовлены без отклонений и ничего не придется подгонять и переделывать, для сборки своими руками потребуется обычный слесарный и электроинструмент. Из измерительных приборов могут понадобиться рулетка, штангенциркуль и мультиметр.
