Соковыжималка своими руками

Типы конструкций: схемы и чертежи

Главное в прессе – прочная основа и рабочий механизм.

Принцип работы аппарата:

  • послойно через дренажные решетки укладывается подготовленное сырье для отжима (измельченные яблоки) в тканевых мешках;
  • при помощи механизма сверху опускается гнет и давит сок.

Хороший пресс выжимает 65-70% сока, оставляя почти сухой жмых. Сделать такой своими руками вполне реально.

Конструкции самодельного пресса различаются по принципу действия основного механизма:

  1. Винтовой.
  2. На основе домкрата: механический и гидравлический.
  3. Комбинированный.

В основной массе конструкций давление оказывается сверху, но в комбинированном варианте сжатие идет по двум направлениям: при помощи винтового механизма сверху и гидравлического домкрата снизу.

Пресс для отжима сока состоит из следующих частей:

  • устойчивая станина;
  • четырехугольный или цилиндрический корпус, внутри которого складываются мешки с шинкованными яблоками;
  • деревянные решетки, которыми перекладываются мешки, чтобы не расползались;
  • поршень-гнет, непосредственно оказывающий давление на жмых;
  • подпятник для домкрата;
  • рабочий механизм: винт с рукояткой, механический или гидравлический домкрат;
  • чаша-поддон.

Основной корпус может быть:

одинарным перфорированным: сок через отверстия будет стекать по стенкам и через днище в поддон;


Винтовой пресс для яблок с одинарным перфорированным корпусом

  • двойным: на перфорированный металлический цилиндр одевается сплошной кожух немного больше диаметром;
  • в виде сплошного металлического корпуса с одним сливным отверстием снизу;
  • собранный из деревянных реек, соединенных обручами, − бочка. Стенки при этом выполняют функции дренажной решетки.


Винтовой пресс для яблок с корпусом из деревянных реекКорпуса вообще может не быть – просто пирамида из деревянных рамок-решеток в подносе с устьем внизу, под которую подставляется емкость для сока.

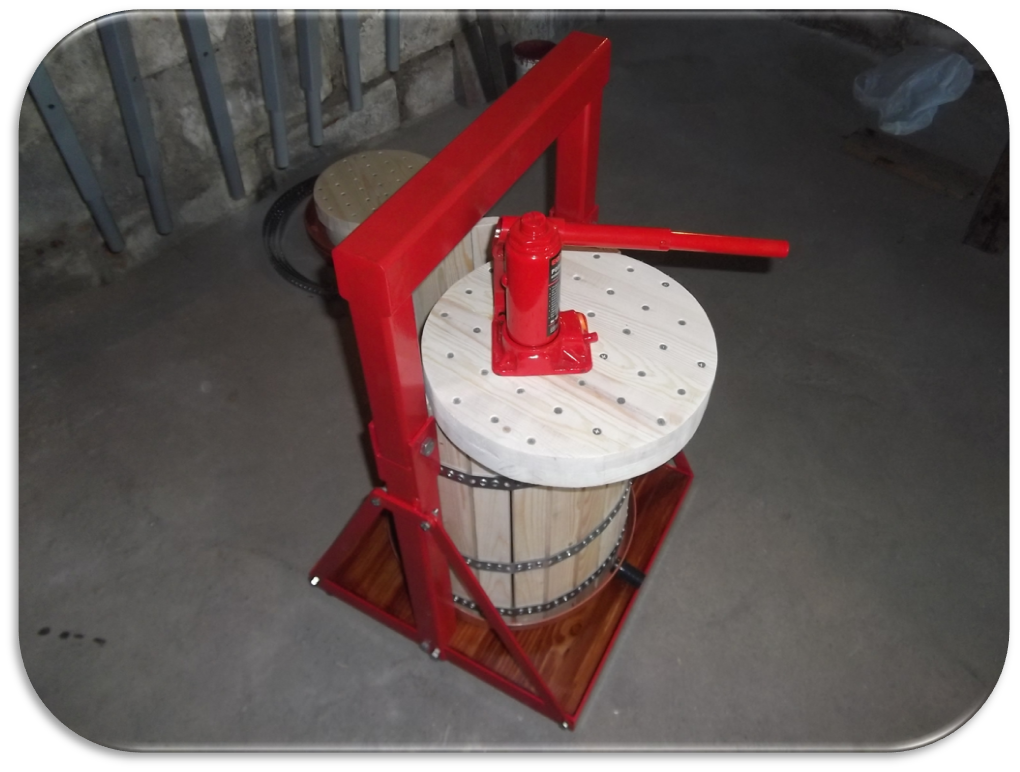

Гидравлический рамочный пресс

Данная конструкция просто и быстро монтируется. Для нижней плиты можно взять кусок столешницы, например.

Как сделать своими руками

Создание самодельного устройства начинается с разборки машины-автомата, из которой необходимо извлечь бак, нержавеющий барабан, которые необходимо очистить от накипи при помощи раствора уксуса или лимонной кислоты, электродвигатель и шкив с ремнем для передачи крутящего момента. Для устойчивости конструкции можно оставить противовесы.

Внимание!!! Для нормального функционирования самоделки необходим двигатель, который выдает не менее 1500 об/мин. Поэтому в некоторых случаях придется заменить родной мотор стиралки-автомата на более мощный двигатель.. Дальше работаем по следующей схеме:

Дальше работаем по следующей схеме:

  1. Свариваем или собираем станину из профильных уголков и стальной трубы, высота которой должна быть достаточной для того, чтобы под ней свободно размещалась емкость под выжатый сок, а ширина – для размещения корпуса соковыжималки и электродвигателя.
  2. Отрезаем от кастрюли дно, которое нужно установить на деревянную основу, чтобы при помощи небольшого сверла и острого пробоя превратить в мелкую терку.
  3. Прикручиваем к самодельному измельчителю три изогнутых уголка, при помощи которых закрепляем эту деталь в центре барабана так, чтобы между этими деталями оставался просвет для пропуска фруктового жмыха.
  4. Заделываем в баке все лишние дырки при помощи при помощи стальных пластинок (можно изготовить из кастрюли-донора), резиновых прокладок и заклепок. Затем просверливаем в дне бака отверстие и закрепляем в нем трубку под выжатый сок. Устанавливаем шкив под ремень.
  5. Собираем бак с барабаном и устанавливаем получившуюся конструкцию на раму.
  6. Закрепляем на раме электромотор. Соединяем двигатель и шкив на барабане при помощи ремня с обязательной регулировкой силы натяжения.
  7. Подключаем установку к источнику питания. Для этого нужно отрезать провода, идущие от двигателя на датчик оборотов. Оставшаяся проводка делится на пары таким образом, чтобы соединить между собой по проводу от щетки и статора, а к оставшимся двум проводам подключить двужильный кабель с вилкой для стандартной розетки. Все соединения нужно надежно заизолировать.
  8. Изготавливаем раструб для фруктов из пластиковой трубы, диаметр которой равен диаметру измельчителя. На стенки трубы при помощи заклепок прикрепляются три изогнутых угольника, чтобы направляющее устройство не доходило до модернизированного донца кастрюли приблизительно на 5 миллиметров.

Вносить изменения в конструкцию не запрещается, если они пойдут на пользу самоделки.

Сборка устройства завершена. Переходим к испытаниям. Устанавливаем в барабан направляющее устройство, в которое засыпаются яблоки, груши и т.д. Помещаем под трубку из бака емкость для сока и включаем мотор. Принцип работы устройства следующий:

  • терка перемалывает фрукты в пюре, которое под действием центробежных сил оседает на стенках барабана;
  • выжатый сок стекает в бак, из которого по трубке сливается в подставленную емкость.

Совет!!! Выжатый сок станет чище, если сначала приложить к внутренней поверхности барабана влажную простыню, которая после нескольких оборотов мотора прилипнет к стенкам и не станет пропускать крупную мякоть.

По окончании процесса эта простынка одним движением достается из барабана вместе с отработанным фруктовым жмыхом. Продвинутые мастера могут поменять простыню на мелкоячеистую сетку, которую при доработке конструкции соковыжималки можно установить в барабан в качестве дополнительной защиты.

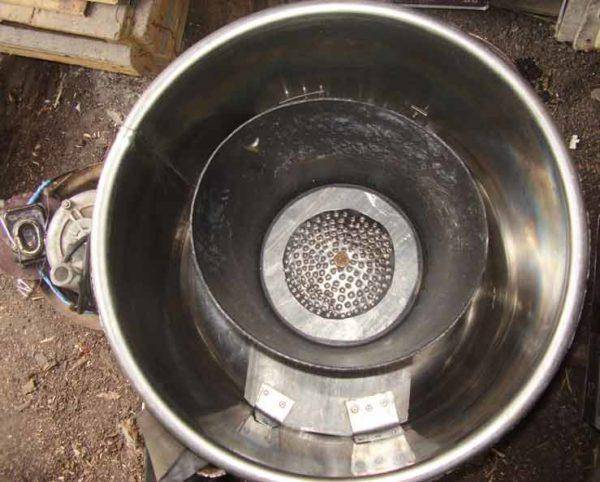

Из машинки с горизонтальной загрузкой

Существует несколько способов изготовления центробежной соковыжималки из стиральной машины. Для одного из них потребуется барабан, его крепление и кожух от машины-автомата с горизонтальной загрузкой.

Конструкция самодельной соковыжималки из стиральной машины: 1 — бак стиральной машины; 2 — центрифуга; 3 — сетчатый вкладыш; 4 — бункер для фруктов; 5 — терка; 6 — втулка-ось; 7 — направляющий патрубок; 8 — двигатель; 9 — автомобильная покрышка.

Сначала они очищаются от следов порошка и накипи, а затем мелкой наждачной бумагой полируются до блеска. Все отверстия в кожухе барабана, кроме одного нижнего, закрываются тонкой резиновой прокладкой и пластинами из нержавеющей стали при помощи гаек и болтов.

Из листа нержавеющей стали, толщиной 2-3 мм, для тёрки вырезается круг радиусом 110-115 мм. Для подкладки изготавливаем ещё один круг такого же диаметра и из того же материала, но уже толщиной 0,5-0,6 мм. Подкладка обеспечивает жёсткость. Она крепится тремя латунными стойками ровно посередине дна барабана. Тёрка устанавливается на подкладку с помощью пяти винтов М5.

Через два круга сверлится много отверстий, радиусом 2,5 мм, по диаметру проводится сантиметровая разметка, разделяющая его на 14-20 секций. По ней пробойником набиваются режущие зубья.

Загрузочная трубка для яблок, соответствующая диаметром большому отверстию, прикрепляется к барабану с четырех сторон алюминиевыми уголками на болтах. Можно использовать трубу с гофрошлангом или полиэтиленовую трубу со стенками толщиной 5 — 6 мм. Болты Мб вставляются изнутри кожуха в начале процесса и снаружи зажимаются гайками. Расстояние между трубой и тёркой определяет степень перемалывания яблок. Сверху уголки закрепляют барашками.

Из сетки из нержавеющей стали с ячейкой 1×1 мм делаются заготовки габаритами с секцию барабана (с запасом в один сантиметр для загиба) по количеству рёбер жёсткости. Загибаем сетку так, чтобы края стали ровными и безопасными. Заклепочным пистолетом и шилом плотно прикрепляем сетку к барабану.

Для толкателя на торец толстого черенка от лопаты крепится фанерный круг диаметром 0,8-0,9см. Устанавливается ограничитель, предотвращающий соприкосновение толкателя с теркой.

Шкив переделывается под необходимые габариты и клиновидный ремень. Раму основания сваривают из уголка. Идеально подойдёт двигатель 1,1 кВт на 3000 об/мин.

Вырезается полиэтиленовый или резиновый круг с диаметром, как у кожуха, и отверстием, соответствующим диаметру трубы для загрузки яблок. Такая крышка защищает от брызг и закрывает движущийся барабан. К нижнему отверстию барабана протягивается шланг для выходящего сока, под который ставится кастрюля.

Все элементы прочно зажимаются, двигатель и провода изолируются, учитывается напряжение в сети. Детали ёмкости тщательно моются.

Яблоки закладываются в него по 2-3 штуки. Толкателем их вплотную придвигают к тёрке. Центробежная сила распределяет жмых по сетке. Если прибор начнёт вибрировать, то, не добавляя яблоки, ждём, пока не прекратит течь сок. Если закладывать продукт планомерно и постоянно, до вибрации (за 7-10 минут) обработается ведро яблок.

После выключения двигателя пластмассовой лопаткой снимаем жмых с сетки. Затем моем и сушим все детали. Аппарат хранится в разобранном виде.

Принцип работы

По конструктивным особенностям различают два типа соковыжималок:

  • центробежные;
  • шнековые.

Принцип работы первых заключается в том, что центробежная сила на больших оборотах отделяет сок от мякоти. При этом двигатель и барабан нагреваются, что способствует окислению сока, потере витаминов и полезных микроэлементов при отжиме.

Работа шнековых соковыжималок осуществляется на низких оборотах, что способствует отжиму сока в «бережном» режиме без нагрева с сохранением всех полезных ингредиентов получаемой массы.

Оба способа применяются как в промышленных масштабах, так и в быту. Приобретая соковыжималку, потребитель часто не задумывается о методе отделения сока от овощей и фруктов. Собственноручное изготовление позволяет тщательно изучить специфику отжима и конструктивный метод работы техники.

Соковыжималка своими руками из стиральной машины активаторного типа


Для собственноручного изготовления необходимо найти ненужную стиралку, в которой вращался не барабан, как в современных конструкциях, а вал с пластмассовыми или металлическими лопастями для перемешивания белья. Именно использование активаторного принципа работы отработавшей техники позволит соорудить требуемый агрегат для отжима сока большой производительности.

Поэтапное выполнение работ будет выглядеть следующим образом:

  • Прежде всего, необходимо разобрать механизм перемешивания белья: снять активатор и вал привода.
  • Подготовить вал с тремя или более ножами для установки в штатное место машинки.
  • После этого, тщательно вымывают внутреннюю поверхность машинки и закрывают

Соковыжималка — мясорубка — чертежи

Соковыжималка с виду она неказистая и немудреная по конструкции, но, один раз поработав с нею, уже не сможешь себя заставить пользоваться своим промышленным комбайном с электроприводом и многочисленными насадками: после него опять всю кухню придется мыть и все насадки чистить.

В самодельной соковыжималке мыть-то потом всего три детальки, и семечки да жом не застревают, а производительность такова, что хоть и вручную, но за 30-40 минут получаем ведро томатного сока.

Устройство соковыжималки

Внешне соковыжималка напоминает мясорубку: так же крепится струбцина и к столу, тот же раструб загрузочного окна, та же ручка. Однако на этом схожесть кончается, так как принцип работы совершенно иной: внутри нет шнека и привычных ножей, хотя есть своя решетка на выходе. Вместо шнека — небольшой барабан со скребками-ножами. Своими лопастями они захватывают помидор (или ломтики, если крупный) и увлекают его за собой при повороте ручки, проталкивая в сужающуюся щель между корпусом и барабаном.

Рис. 1. Соковыжималка-мясорубка и ее основные части: 1 — корпус в сборе, 2 — барабан, 3 — лоток для сока, 4 — скребки-ножи, 5 — ручка с валом.

Устройство механизма предельно простое. Видимые снаружи детали — это струбцина, две пластинчатых стойки кронштейна над ней, бункер с ручкой и сетчатым окном для сока и окном выхода жома, с двумя лотками под ними. Внутри же находится один единственный узел — барабан, а в нем — пластины выдвижных ножей-скребков с распорной пружиной. Барабан своим утолщенным днищем с резьбовым отверстием навинчивается на хвостовик вала, который связан с приводной ручкой. Подшипником вала и одновременно сальником является фторопластовая втулка, корпусом которой служит стальная втулка, приваренная к боковине бункера.

Рис. 2. Основные детали соковыжималки: 1 — передняя стенка бункера. 2 — лоток для жома, 3 — окно выхода жома, 4 — вал, 5 — ручка. 6 — барабан, 7,20 — боковые стенки бункера (стенка 20 — с отверстием), 8 — нож (утоплен), 9 — помидор. 10 — лоток для сока, 11 — стоика, 12 — струбцина, 13 — шатун ручки, 14 — ось, 15 — корпус подшипника, 16 — подшипник (фторопластовая втулка), 17 — сетка (или перфорированная полоса с с отверстиями диаметром 1,5 мм), 18 — нож (в выдвинутом состоянии), 19 — пружина ножей.

К нижнему окну бункера приварена сетка (перфорированная пластина с отверстием диаметром 1,5 мм) — через нее и поступает сок на длинный лоток, закрепленный отогнутыми ушками в специально пропиленных пазах стоек кронштейна. Лоток для жома приваривается к бункеру ниже его верхнего окна.

Рис. 3. Узел барабана (в сборе): 1 — ручка, 2 — вал, 3 — корпус подшипника, 4 — подшипник (фторопластовая втулка), 5,9 — стенки бункера, 6 — барабан, 7 — ножи, 8 — пружина.

Скребки-ножи соединены распорной пружиной. Для этого их пластины снизу разрезаны на три «лепестка»: два крайних отгибаются в противоположные стороны (упор), средний вставляется в пружину. Вверху у пластины имеется боковой выступ, ограничивающий вдавливание ее в прорезь барабана.

Ручка с валом собирается как единый узел. Вторым сборным узлом будет барабан с ножами на пружине

Вставляется он сверху бункера; затем во фторопластовую втулку вводится вал, который осторожно свинчивается с барабаном. Остается установить соковый лоток — и комбайн готов к работе

Благодаря эксцентрическому расположению барабана по отношению к стенкам корпуса скользящие по ним ножи-скребки, чем ближе к сетке, все больше утапливаются в прорези барабана, а увлекаемые ими помидоры все сильнее сдавливаются, разминаются. На сетке они уже практически протираются по ее отверстиям, полностью отдавая сок под давлением барабана. А почти сухой жом высвобождающимися затем на сходе с сетки ножами выталкивается через окно на отводящий лоток.

Так же легко, как и собирался, механизм и разбирается: снимается лоток для сока, вывинчивается из барабана вал (обратным вращением ручки) и вынимается из бункера освобожденный барабан с ножами — все, можно мыть.

Думается, что эта простая машинка стала бы большим подспорьем для садоводов-любителей и огородников — ведь через нее можно пропускать любые мягкие плоды, ягоды и овощи. Исключение составят лишь те, что имеют не семечки, а косточки: их нужно предварительно извлечь, а остальное пропустить через соковыжималку.

Предложенный вариант конструкции был предназначен для томатов и рассчитан на максимальный диаметр 50-60 мм. При использовании машинки для других видов овощей, ягод, фруктов могут быть внесены соответствующие изменения в размеры бункера, барабана и других узлов и деталей.

Уверен: каждый, кто изготовит такое приспособление, останется доволен.

Г. Астахов г. Ростов на-Дону

Как сделать пресс для отжима сока своими руками

Как уже говорилось выше, наиболее простыми по своей конструкции и, соответственно, легкими в изготовлении являются механические прессы для отжима сока. Чтобы сделать такой пресс для яблок своими руками, на котором можно будет обрабатывать и другое плодово-ягодное сырье, вам потребуются следующие расходные материалы и инструменты:

  • лист нержавеющей стали;
  • швеллер или квадратная металлическая труба сечением 40х40 и толщиной стенки не менее 3 мм;
  • труба диаметром 16 мм;
  • штанга, на поверхность которой нанесена резьба;
  • гайка;
  • доска толщиной 30 мм;
  • сварочный аппарат;
  • болгарка и электрическая дрель;
  • молоток;
  • ножовка по металлу.

Прежде чем приступать к изготовлению самодельной соковыжималки для яблок, желательно найти чертежи или рисунки такого устройства в интернете или нарисовать их самостоятельно. Нелишним также будет посмотреть видео по изготовлению соковыжималки, который показывает такой процесс во всех его подробностях.

Если вы решили сделать соковыжималку для яблок или другого плодово-ягодного сырья, начните с изготовления перфорированной корзины, в которую будут загружаться плоды для отжима. Для такой корзины используют лист нержавеющей стали, на котором необходимо предварительно разметить места расположения будущих отверстий. После выполнения разметки отверстия сверлят, а потом зенкуют сверлом большего диаметра, чтобы сделать их конусными. Назначение этих отверстий состоит в том, чтобы обеспечить вытекание сока из корзины после его отжима.

Заготовка из листа нержавеющей стали с просверленными отверстиями

Из листа нержавейки с уже просверленными отверстиями необходимо сформировать цилиндр и проварить сформированный стык. Чтобы сок, выходящий через отверстия в стенках перфорированной корзины соковыжималки, не разбрызгивался и равномерно стекал в накопительный поддон, необходимо сделать защитный кожух, для чего также используется лист нержавеющей стали. Для изготовления такого кожуха, диаметр которого должен превышать размеры поперечного сечения перфорированной корзины, лист нержавейки сгибают в цилиндр и сформированный шов также проваривают.

Сгибание заготовки в цилиндр

После того как перфорированная корзина и кожух соковыжималки будут готовы, можно приступать к изготовлению станины. Ориентируясь на чертежи или рисунки своей самоделки, необходимо нарезать из швеллера или квадратной трубы куски требуемого размера, из которых сваривается рамная конструкция. Для того чтобы обеспечить устойчивость полученной конструкции, к ее нижней части привариваются ножки, также сделанные из швеллера или металлической трубы квадратного сечения.

Нижняя часть рамы из профильной трубы

В верхней части полученной рамы пресса необходимо просверлить отверстие, в которое вваривается гайка для винтового механизма устройства. В зависимости от того, большой или маленький пресс для отжима сока вам нужен, выбираются размеры перфорированной корзины и рамы, которая выполняет функцию несущего элемента всей соковыжималки.

Верхняя часть рамы с гайкой для винта

В качестве поршня, через который винтовой механизм будет оказывать давление на загруженное в корзину сырье, можно использовать древесную плиту (из нее вырезают круг соответствующего диаметра).

Заключительные процедуры изготовления соковыжималки предложенной конструкции – приваривание рукоятки к винтовой штанге, посредством которой ее можно будет вращать, и установка корзины и защитного кожуха на накопительный поддон.

Пресс почти готов, остается лишь покрасить раму

Если мощность и эффективность обычного винтового пресса для отжима сока вас не устраивает, то можно самостоятельно изготовить соковыжималку, которая будет приводиться в действие обычным механическим или гидравлическим домкратом. Следует иметь в виду, что даже простейшие отжимные прессы, приводным устройством которых является домкрат, позволяют извлекать до 70% сока от общей массы загруженного в них сырья.

Как сделать основные детали прессов

Изначально нужно подготовить металлическое основание, затем формировать верхнюю половину рамы, располагаемую горизонтальным образом. Для нее подбирают очень прочный материал с толстыми стенками, что позволит исключить деформацию составляющих при нагрузке. Исключить коррозию можно, обработав поверхность рамы краской. Затем на основание укладывают фанеру, сверху устанавливают бачок с поддоном. Фанеру покрывают лаком.

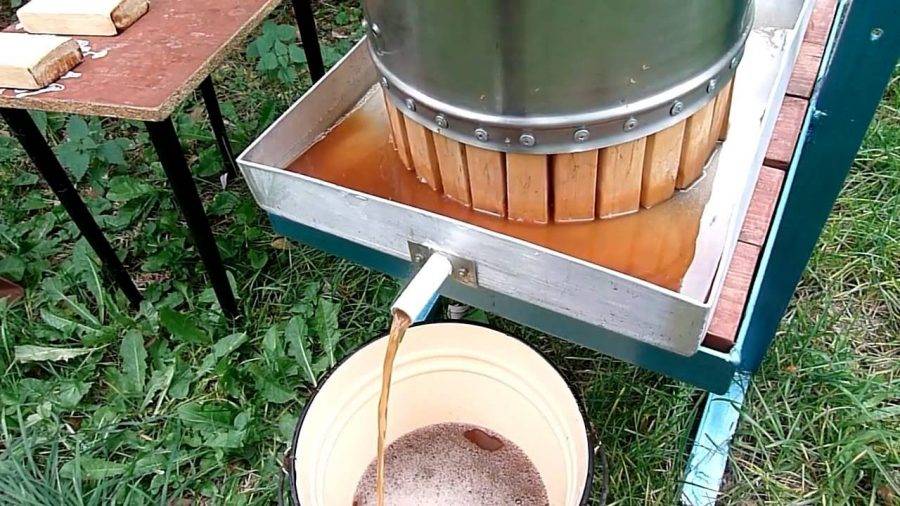

Поддон

Если пресс изготавливается самостоятельно, важно правильно изготовить поддон. Здесь иногда используют большой горшок, где возле бортика вырезают круглое отверстие и закрепляют трубочку. Посредством этой трубочки сок будет стекать из поддона в приемник

Работая с конструкцией, нужно соблюдать аккуратность. Поддон может поломаться, если зацепить трубку, поддон, или уронить что-либо на него нечаянно. По неаккуратности можно вырвать трубку. По этой причине поддон предпочтительнее выбирать из стали-нержавейки, а к отверстию приварить металлическую трубку

Посредством этой трубочки сок будет стекать из поддона в приемник. Работая с конструкцией, нужно соблюдать аккуратность. Поддон может поломаться, если зацепить трубку, поддон, или уронить что-либо на него нечаянно. По неаккуратности можно вырвать трубку. По этой причине поддон предпочтительнее выбирать из стали-нержавейки, а к отверстию приварить металлическую трубку.

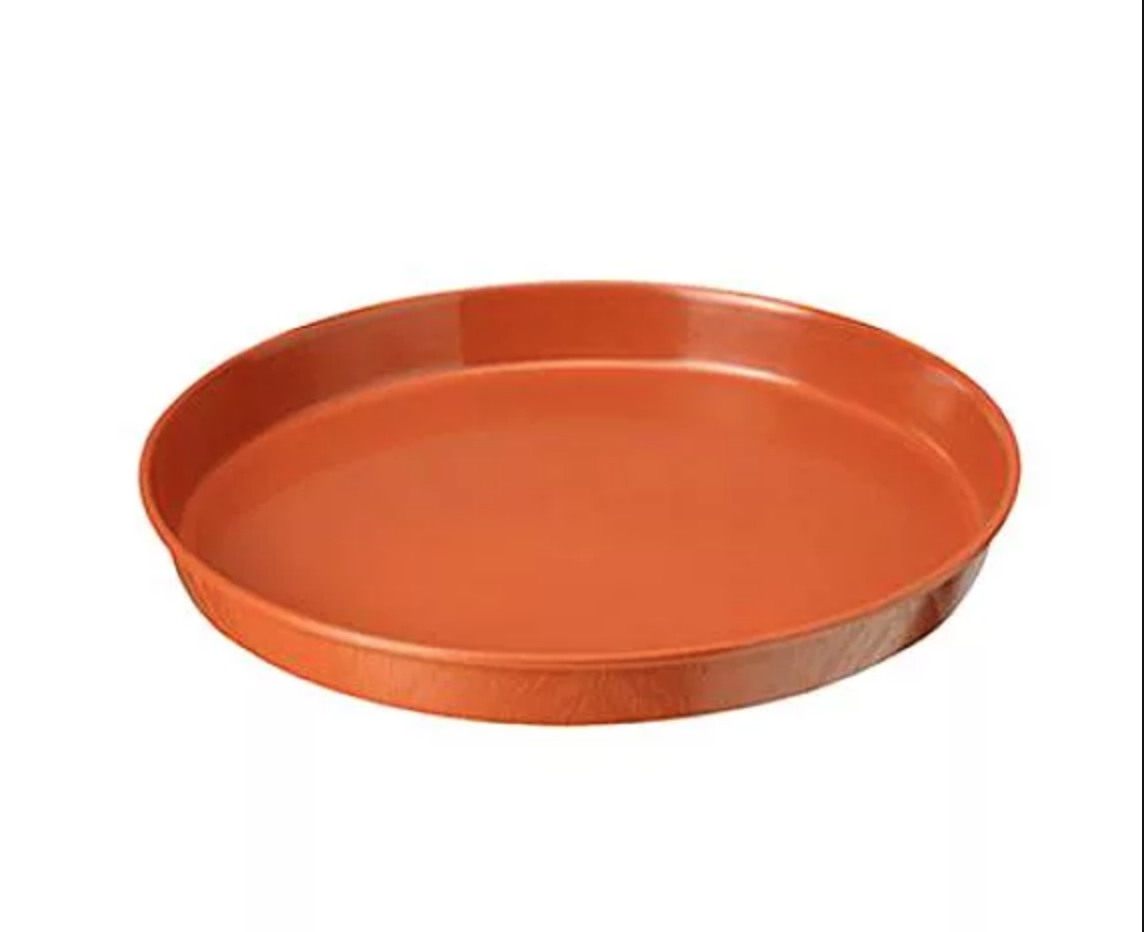

Поддон можно сделать из большой тарелки или из подставки под цветочный горшок

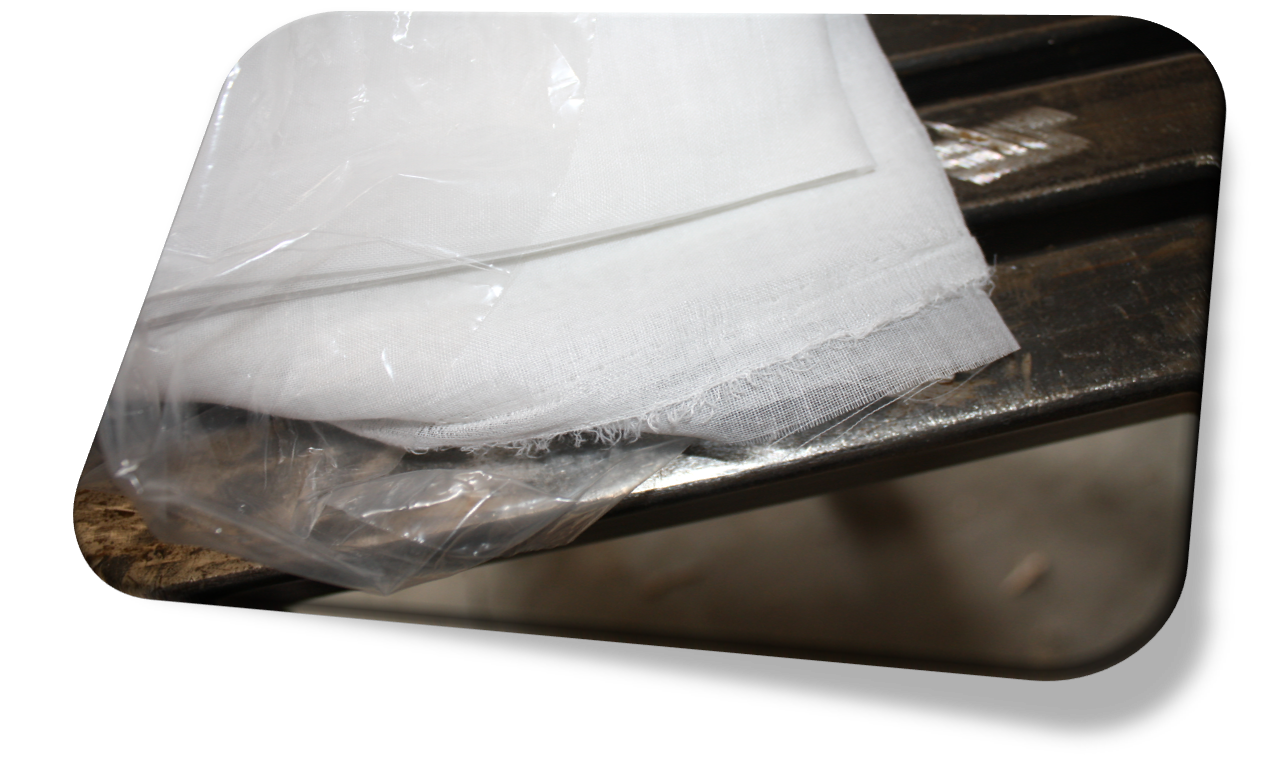

Фильтры

Фильтрами служат мешочки, в которые складывают мезгу. Лоскуты ткани, которые нужны для изготовления мешочков с плодами, должны быть прочными. Для этого подходят: бязь, хлопок или мешковина. Некоторые используют льняное полотно. Плотность ткани не должна уменьшать ее фильтрационные качества, но и не должна быть ворсистой.

Для фильтрации сока стоит использовать прочную ткань с мелкой сеткой, например, лавсан или полиэстер.

Дренажная решетка

Решетку для дренажной функции в виде корзины можно смастерить из дубовых, березовых или буковых дощечек. Выбирают такие, толщина которых равна 20 мм и более. Для этого берут несколько одинаковых дощечек, две стальные полосы, саморезы, имеющие специальное покрытие. Дощечки прикручивают к полосам, загибают полосы по кругу, закрепляют болтами. Корзина готова. Расстояние между планками около 10 мм. Не стоит брать пластинки из ДСП, такой материал будет выделять в сок смолы, опилки и прочие вредные вещества.

Для пошива мешочков используют любую прочную ткань, которая не порвется при давлении сырья. Кроме того, ткань должна обладать фильтрующими свойствами.

Измельчитель

Эта деталь является обязательной частью прессов, поскольку их модели работают в комплексе с такой составляющей любой отжимающей конструкции. Наиболее простым среди подобных измельчающих механизмов считается барабан-терка из стали, который помещают в самодельный кожух с отверстием для загрузки мезги. При повороте ручки измельчитель приводят в движение, превращают плоды в мезгу.

Делают его из листа влагостойкой фанеры, листа антикоррозийной стали или деревянных дощечек. Полученный бункер монтируют на круговой вал. Ко дну бункера крепят два брусочка для устойчивости. Внизу полученной емкости врезают валик из деревянного материала, на которые накручены саморезы по спирали. Ось вращения элемента выводят наружу, вставляют дрель в него. Он будет играть роль измельчительного барабана. Для этого можно воспользоваться обычной скалкой, которая есть на каждой кухне.

Изготавливая модель приспособления для получения сока, следует обратить внимание на ее устойчивость. Чтобы справиться с этой проблемой внизу рамы приваривают три куска трубы с квадратным сечением. Они будут вместо ножек придавать агрегату устойчивость

В верхней части импровизированных ножек укладывают подставку, сделанную из досок или деревянной плиты, где размещают поддон

Они будут вместо ножек придавать агрегату устойчивость. В верхней части импровизированных ножек укладывают подставку, сделанную из досок или деревянной плиты, где размещают поддон.

Самостоятельно сделать пресс для качественного отжима для получения любого сока можно, не затрачивая на это больших денежных средств или специальных умений, навыков или знаний. Использования сложного оборудования тоже не требуется.

Силовой элемент конструкцииПоршень

Инструкция, как сделать соковыжималку в домашних условиях

Самостоятельно соковыжималку можно изготовить из любой стиральной машины-автомат – с фронтальной или вертикальной загрузкой. Главное – чтобы был ременной привод, поскольку прямоприводная модель не подойдет.

Если у вас стиралка с фронтальной загрузкой, придется положить ее на спину, люком вверх.

Подготовка к работе

Сначала достаньте из корпуса машины все детали, которые больше не нужны: насос, прессостат, заборный клапан, сливной фильтр и панель управления.

Облегчить работу помогут заранее подготовленные чертежи и рисунки. Так вы сможете последовательно выполнять все действия, сверяясь со схемой.

Приготовьте необходимые детали:

  • две металлические сетки размером 30х6 см;
  • болты с гайками на 3 мм;
  • посуда для сбора сока;
  • сливной патрубок;
  • резиновые заглушки.

Также понадобятся инструменты:

  • отвертки и гаечные ключи;
  • болгарка;
  • сварочный аппарат;
  • дрель;
  • пассатижи;
  • молоток;
  • ножницы по металлу.

Перед тем, как положить машину, подготовьте бруски-подставки, на которых она закрепится.

Подготовьте корпус к переделке

Как это сделать:

  • Для начала снимите со шкива ремень привода. Одной рукой потяните его на себя, прокручивая шкив.
  • Отогнув уплотнительную резину люка, снимите металлический хомут. Снимите резиновую манжету.
  • Открутите болты и снимите амортизаторы. Также уберите все детали, которые мешают достать бак из корпуса.
  • После того как вы достали бак, его нужно разобрать. Выкрутите по периметру болты, с помощью отвертки разожмите пластиковые защелки и снимите верхнюю часть. Если бак неразборный, воспользуйтесь ножовкой по металлу (болгаркой) – распилите его на две половины.
  • Проведите чистку всех деталей бака и барабана от накипи, ржавчины и прочего мусора.
  • Все ненужные отверстия в баке (например, от ТЭНа) закройте резиновыми заглушками. В итоге должно остаться только сливное отверстие для готового сока.
  • Все отверстия в барабане нужно заварить сваркой, поскольку они слишком большие.
  • Просверлите по периметру барабана множество мелких отверстий.
  • Теперь соберите бак обратно, ввинчивая шурупы. Если бак был неразборный, заранее нужно подготовить отверстия для саморезов.

Поставьте бак обратно в корпус, верните на место уплотнительную резину и пружины-амортизаторы.

Доработайте барабан

Поскольку для изготовления соковыжималки самому понадобится большинство деталей от стиралки, то обойдется она вам почти бесплатно. Но чтобы барабан стал полноценным измельчителем для яблок и прочих фруктов, его нужно доработать.

Изготовьте терку. Дело в том, что отверстия, расположенные на поверхности барабана слишком большие. Они будут превращать плоды в пюре, а не сок. Поэтому возьмите заготовленные полоски сетки, установите их по кругу, между ребрами барабана. Закрепите сетку на месте мелкими шурупами. При необходимости вы сможете снять сетку и почистить.

Измельчать фрукты и овощи поможет ребробойник, который нужно дополнительно заточить. Не забудьте к сливному отверстию прикрепить патрубок. Конструкция готова, осталось подключить мотор.

Чтобы правильно подключить двигатель, действовать нужно по электрической схеме. Мы уже описывали это в других статьях, поэтому посмотрите видео по теме:

Типы устройств

Перед тем как сделать соковыжималку своими руками по собственному чертежу, нужно изучить принцип работы устройства. В зависимости от конструкционных возможностей процессы выжимки могут выполняться с соблюдением определенной последовательности стадий работы или одновременно.

Центробежные соковыжималки перерабатывают плоды до состояния кашицы. Они работают по схеме, в которой после измельчения центрифугой происходит отжим с помощью пресса. Шнековая соковыжималка позволяет извлекать из плодов сок в процессе переработки.

Подбор необходимых элементов конструкции проводят в зависимости от типа устройства для выжимания сока. Для упрощения процесса переработки фрукты измельчают, например, с помощью ручной свеклорезки. Сложные конструкции предполагают использование механического привода для измельчения.

Шнековые устройства по конструкции и внешнему виду являются близкими родственниками домашней мясорубки. С их помощью можно одновременно измельчать и выжимать сок, требуют больше затрат времени на изготовление.

Для приготовление домашних напитков из фруктов часто используются бытовые приборы, которые могут справиться с небольшим объемом. Для переработки обильного урожая выходом из ситуации является самодельная соковыжималка для яблок и других фруктов.

Простой дедовский способ извлечения сока из плодов предусматривает стадию измельчения и отжим жидкости из образованной массы. Очищенные от сердцевины и испорченных частей яблоки насыпались в деревянное корыто. С помощью специального ножа для измельчения фрукты перерабатывали в однородную массу.

Подготовленная кашица упаковывалась в марлю и ставилась под пресс в кадку из дерева. Чтобы собрать яблочный сок в емкость, для стока жидкости в нижней части устройства конструкцией предусматривалось отверстие. Роль пресса могли выполнять тяжелые предметы (камни).

Винтовой вариант пресса оснащался:

  • рамой, на которой крепится устройство;
  • винтом с закрепленной или съемной рукоятью;
  • доской для опоры, круглой формы, соответствующей диаметру внутренней части емкости.

Как создать винтовой пресс для яблок большой производительности можно увидеть на видео. Соковыжималка для яблок своими руками собирается из заготовленных деталей.

Для создания конструкции нужно подготовить 2 трубы, на которые сверху с помощью сварки закрепляют металлический профиль. В верхней части профиля проделывается отверстие, в которое вставляется головка с резьбой.

В нижней части винта конструкцией предусмотрен упор для отжима. Вверху закрепляют рукоять вращения, а снизу стационарно привариваются струбцины или опорная конструкция для крепления. Технические возможности пресса зависят от объема кадки, в которую закладывают измельченное сырье для отжима.
