Сливной и рециркуляционный насосы посудомоечных машин

Как поменять дренажную помпу?

Начнем со сливного тракта. Сначала нужна чистка системы и осмотр крыльчатки. Большинство проблем связано именно с ее блокировкой, поэтому сразу разбирать весь корпус — «мартышкин труд».

• Откройте дверцу загрузочной камеры ПММ.
• Достаньте лотки для посуды из бункера.
• На дне находится сливной фильтр.

• Выкрутите его. В зависимости от марки техники, за фильтром находится сетка. Ее также убирайте и прочищайте.
• С помощью губки удалите воду из отверстия. Снимите защитную крышку, потянув на себя.

Итак, доступ к крыльчатке открыт. Как почистить и разблокировать деталь:

Важно проводить работу в перчатках. Вращение часто блокируется осколками разбитой посуды.
Просуньте руку в отверстие и удалите посторонние предметы, пока крыльчатка не будет нормально вращаться.. Если же машина не отключается и причина не в засоре, тогда пора осмотреть насос

Если же машина не отключается и причина не в засоре, тогда пора осмотреть насос.

• Снимите распылитель, потянув на себя.
• На дне находятся крепления. Выкрутите их отверткой.
• Простелите на пол полотенце или одеяло.
• Переверните корпус набок.
• Демонтируйте днище посудомойки. Для этого может понадобиться снять боковые панели.
• Если к поддону крепится поплавковый датчик — отстегните его проводку.

Все детали зачастую находятся в связке. Вытащите фишки проводки двигателя. Сбоку вы увидите дренажную помпу. Захватите узел и прокрутите в пол-оборота.

Снимите с места. Посадочное отверстие прочистите от засора. Установите на место новую деталь, прокрутив вправо. Подключите контакты. Вот и все, замена сделана.

Алгоритмы замены

Итак, чтобы осуществить замену рециркуляционного насоса для любой посудомоечной машины или помпы слива, надо разобрать машину почти полностью. Для этого понадобятся простые инструменты: отвертка или шуруповерт, пассатижи, шило и немалый запас энтузиазма и уверенности в своих силах.

Циркуляционный насос

Замена этого агрегата несложная, но пользователь должен знать информацию о внутреннем устройстве помощницы. Этапы разборки:

открываем загрузочную дверку машины и удаляем из танка все лишнее;
аккуратно и осторожно снимаем коромысло с места крепления;
удаляем сетчатый стакан фильтра грубой очистки;
откручиваем крепежные элементы;
снимаем боковые панели, пластиковые крепления;
теплоизоляцию убираем в сторону, чтобы не мешала проведению работ;
для удобства аккуратно переворачиваем машину кверху дном;
отсоединяем наливной шланг и поддон с агрегатами от корпуса;
отсоединяем проводку и сливной шланг;
осторожно снимаем крепления дверцы — пружины, отсоединяем шланги залива и слива;
аккуратно снимаем поддон, чтобы не повредить поплавок;
открылся блок насосов.

После этого остается только снять циркуляционный насос и установить новый агрегат. Дальнейшие действия проводим в обратном порядке.

Насос слива

Замена на посудомоечной машине Bosch сломанной помпы для вывода отработанной воды осуществляется аналогично смене циркуляторного двигателя.

Главная работа — правильно разобрать машину, все действия делаем, как и в вышеописанном случае.

Рядом с циркулярным насосом находится и сливной, чтобы открутить его, надо отверткой отжать фиксатор и провернуть крышку помпы по часовой стрелке. Отсоединяем клемму провода, подводящего ток, меняем сломанный насос на новую помпу.

Это видео поможет вам в проведении качественного ремонта своими силами.

Устройство работы механизмов посудомоечных машин

Принцип работы технического устройства достаточно прост:

• Встроенный микропроцессор реагирует на плотность закрытой дверцы и активирует работу сливного насоса;
• Когда уровень воды насосом достаточен для промывки определенного количества посуды, что подтверждается специальным датчиком, в работу вступает циркуляционный насос. Именно эта деталь создает необходимое давление внутри корпуса, заставляя вращаться крыльчатку;
• Одновременно открывается дозатор с мыльным раствором, ТЭН нагревает воду и посуда очищается от грязи и остатков пищи;
• Грязная вода сливается, вместо нее наливается новая порция для ополаскивания. После этой процедуры вода сливается, содержимое сушится, и датчик подает сигнал об окончании работы машины.

Принцип работы ПММ

Циркуляционный насос служит для нагнетания воды в системы. Он постоянно работает, накачивая и подавая воду в коромысла, откуда она вылетает под большим напором. Сразу открывается дозатор моющих средств, и остатки пищи смываются в поддон, откуда попадают в фильтр. Отработанная вода снова очищается и подается в форсунки. Поэтому насос еще называют рециркуляционным.

Частая причина поломки блока рециркуляции — течь. Вода попадает на втулки, вымывает смазку, что приводит к их износу.

Помпа сливает отработанную воду, выводя ее за пределы бункера. После окончания цикла плата управления подает ей сигнал для откачивания. Самым уязвимым местом считается крыльчатка

Вокруг нее часто наматываются волосы, нитки, которые блокируют работу механизма, поэтому важно проводить периодическую чистку

Когда насосу нужен ремонт

Посудомойка работает, но вода не циркулирует после набора, посуда не моется. При этом вы можете слышать, как гудит двигатель. Прежде всего проверьте:

• Впускные фильтры — при засоре они промываются под напором из крана;
• Форсунки — снимите коромысла с посадочных мест и проверьте их отверстия; если они забиты, возьмите зубочистку и прочистите проходы.

Сливная помпа в ПММ Candy или «Занусси» постоянно работает и не выключается? Причин может быть несколько:

1. Проблемы с электронной платой или проводкой. Возможно, нарушена работа симистора насоса, либо провода повредились и не передают сигнал об отключении.
2. Сбой в работе прессостата. Датчик уровня контролирует количество воды в баке, после чего подает сигнал плате о прекращении набора. Если датчик передает некорректные показания о том, что в бункере еще осталась вода, помпа не отключается.
3. Посудомойка установлена неровно. Например, модели «Электролюкс» очень чувствительны к наклонам более чем на два градуса.
4. Неправильное подсоединение к канализации приводит к сифонному эффекту. Стоки попадают обратно в машину, и насосу приходится их откачивать.
5. Сломалась сама помпа.

Двигатель ПММ и его составляющие не подлежат ремонту, поэтому понадобится полная замена. При выборе запчастей для замены учитывайте такие факторы:

• реальную стоимость комплектующих (самыми дорогими считаются детали для посудомоек «Бош»);
• оригинальность — запчасть должна подходить вашей модели посудомойки.

В машинах Bosch помпа расположена рядом с двигателем. Тогда как в технике других марок (Hansa, Siemens) — сверху.

Выяснение причин поломки техники

Как проверить, что произошло? Очень просто, если после набора воды машина не функционирует, то случилось следующее:

• Фильтр засорился и требуется замена;
• В отверстия форсунок попали остатки пищи и забили их. Для устранения нужно прочистить форсунки;
• Вышел из строя циркуляционный насос. Эта поломка случается не часто, и определить ее можно по характерной тишине после наполнения водой. Нормально работающий насос издает тихое гудение.

Причины поломки насоса

Заменить деталь в устройстве несложно. Сделать это можно самостоятельно, не вызывая мастера. Единственное, что нужно будет сделать, — это приобрести новый циркуляционный насос, подходящий для вашей модели машины. Наиболее распространенные марки на рынке – Bosch, Аристон, Индезит, Beko, Electrolux и Hansa.

Рециркуляционный насос для посудомоечной машины: краткий обзор, ремонт и замена

Шаг 1

Чтобы заменитьсливной насос и установить новый узел в посудомойке требует наличия таких инструментов:

• новый сливной насос;

• разводной ключ;

• набор гайковертов;

• отвертка для шлицев;

• Ополаскиватель (для смазывания уплотнителей)

• полотенце;

• рабочие перчатки.

Купить новый насос вы можете в нашем магазине с оперативной доставкой по Москве, области и в другие регионы. Началом всех работ является полной обесточивание оборудования. Ремонтпосудомойки, включенной в сеть, может привести к негативным последствиям. Чтобы удостовериться, что питание отключено, нажмите на панель управления – она должна быть неактивна.

Шаг 2

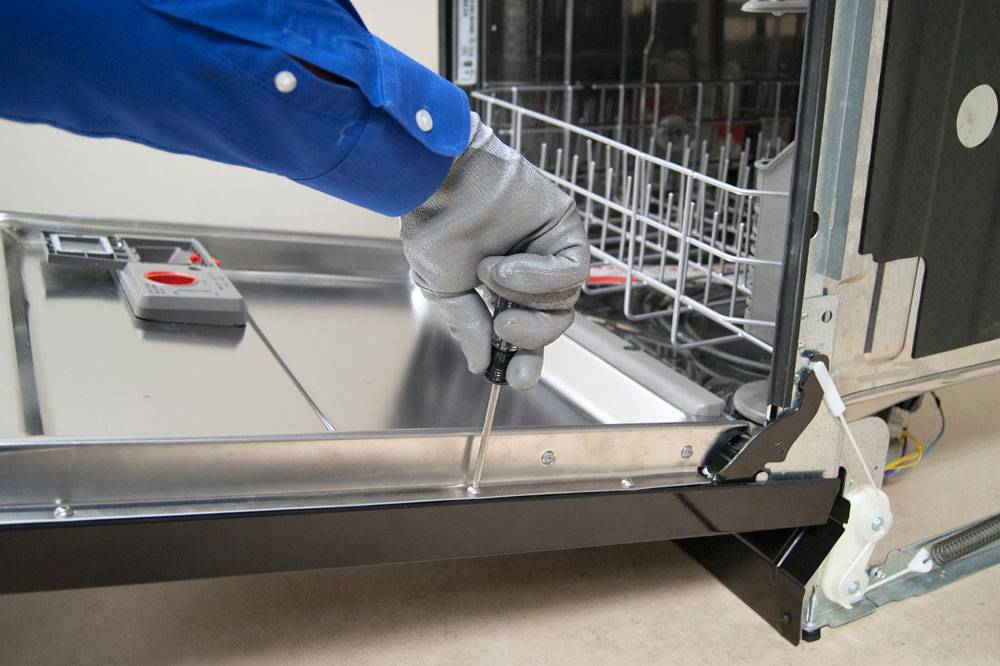

На этом этапе необходимо выполнить демонтаж панелей. Распахните дверь посудомоечной машины, при помощи отвертки снимите звездообразные крепежные винты с внутренней части дверной панели. Поддерживайте деталь рукой, чтобы она не упала, когда вы открутите последние винты. Аккуратно отсоедините внешнюю дверную панель и панель управления от внутренней дверной панели, отсоедините провода.

Шаг 3

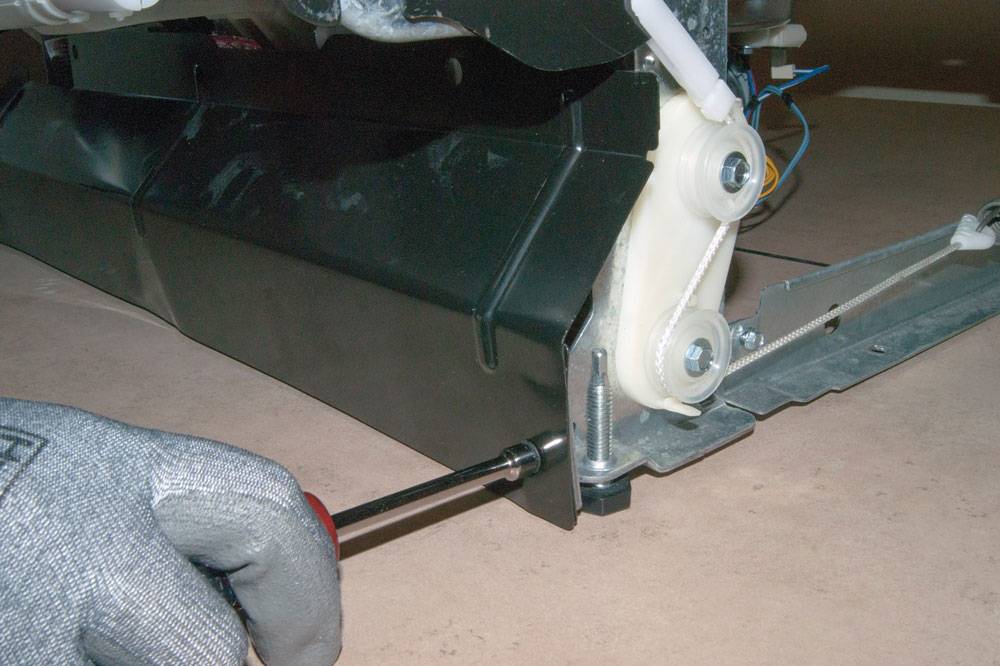

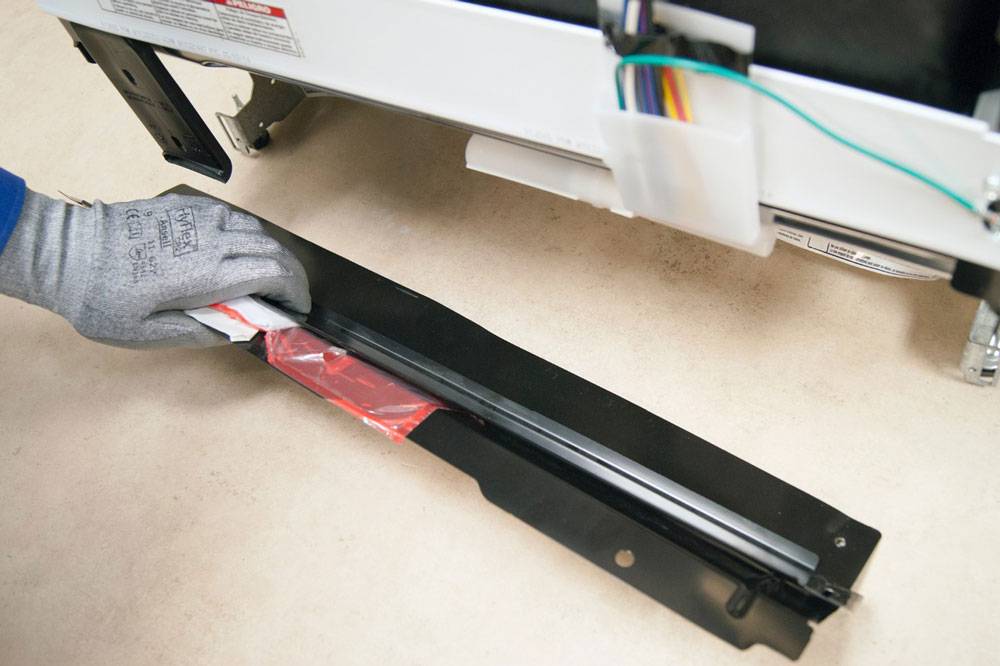

Снимите нижнюю переднюю панель доступа и ударную пластину. Используя гайковерт, снимите винты, удерживающие переднюю панель доступа и ударную пластину на месте. Потяните панель доступа и ударную пластину на себя, а затем выньте их и отложите в сторону.

Шаг 4

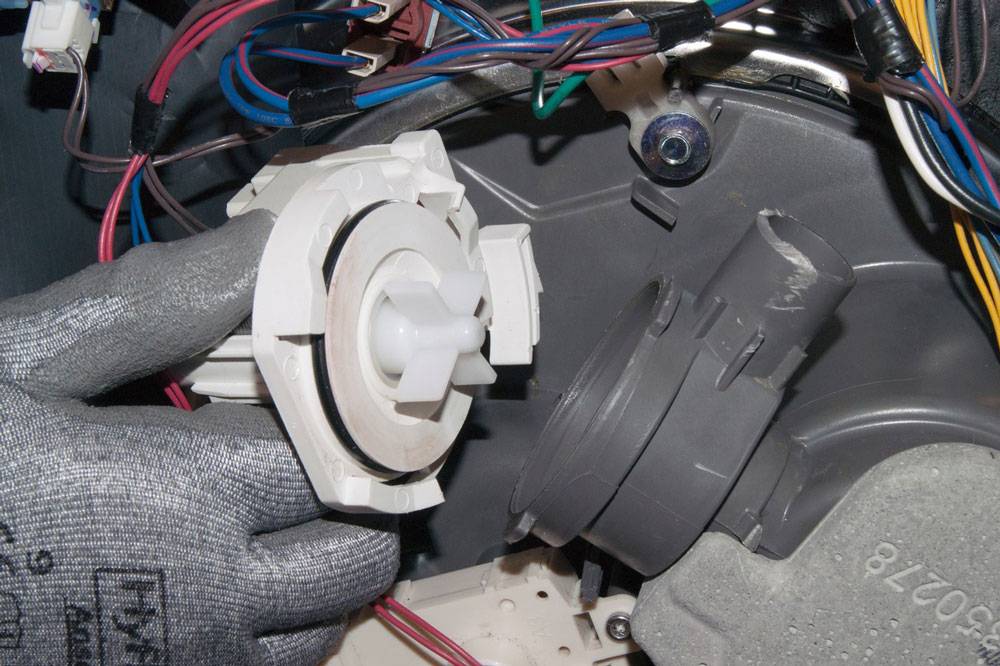

Снимите дренажный насос. При необходимости воспользуйтесь плоскогубцами. Подстелите полотенце, чтобы при необходимости собрать воду. Отсоедините сливной шланг из сливного насоса. Уберите жгут проводов из дренажного насоса. Нажмите вниз на фиксатор, а затем поверните насос на четверть оборота против часовой стрелки, чтобы вытащить его из картера. Если вы не можете получить доступ к сливному шлангу и насосу при снятых панели доступа и ударной пластине, вытащите посудомоечную машину из ниши. Обратитесь к Руководству по установке для вашей посудомоечной машины для дополнительных разъяснений.

Шаг 5

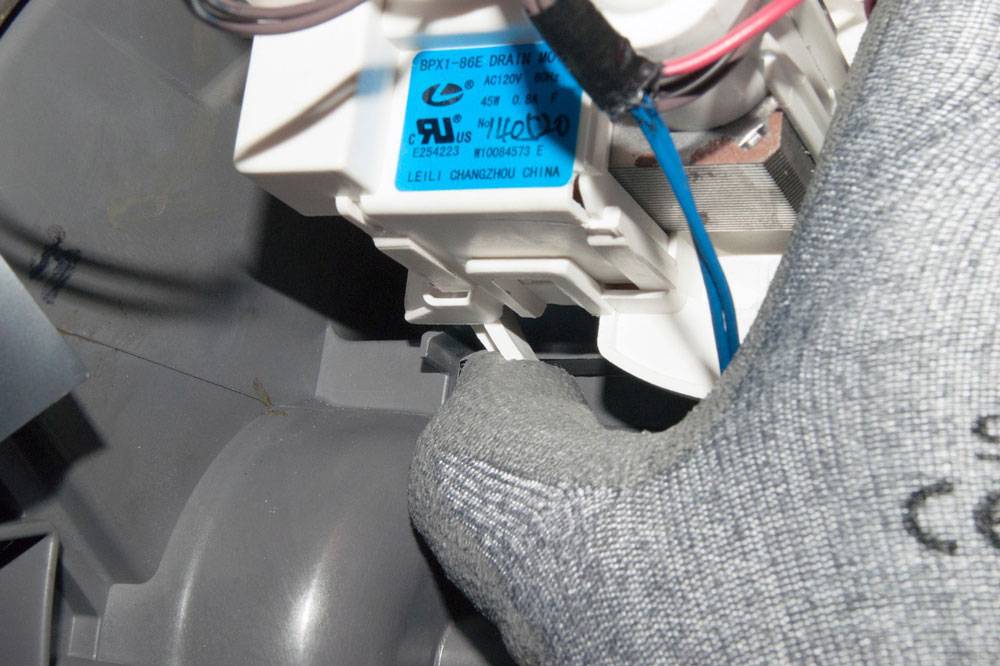

На этом этапе разборкамашины закончена. Теперь вы можете работать с неисправным элементом. Смажьте уплотнитель помпы ополаскивателем для упрощения монтажа и предотвращения утечек. Вставьте новый дренажный насос в отверстие слива, проворачивая на четверть оборота по часовой стрелке, чтобы зафиксировать. Вставьте жгут проводов в разъем на сливном насосе. Соедините сливной шланг с выходом сливного насоса. Используйте проволочный зажим, чтобы закрепить деталь.

Шаг 6

Окончанием работы является установка нижней передней панели доступа и ударной пластины на прежние места при помощи болтов. Вставьте крепежные элементы и плотно затяните их.

Шаг 7

Заключительным этапом является монтаж лицевой панели и панели управления. Расположите наружную дверную панель и панель управления достаточно близко к внутренней двери, чтобы вы могли повторно подключить провода управления пользовательским интерфейсом. Подсоедините провода и прикрепите наружную дверную панель и панель управления к внутренней дверной панели крепежными винтами. Теперь посудомоечнаямашина может быть подключена к сети, воде и канализации. Проверив машину в работе, убедитесь в отсутствии протечек.

Вам потребуются такие иструменты:

• новый сливной насос;

• разводной ключ;

• набор гайковертов;

• отвертка для шлицев;

• Ополаскиватель (для смазывания уплотнителей)

• полотенце;

• рабочие перчатки.

Вам понадобятся:

• 1. Сливной насос для посудомойкинасос (помпа) рециркуляционный посудомоечной машины Bosch, Neff, Siemens, Gaggenau (с ТЭНом, в сборе)
• 2. Набор инструментовнабор инструментов YIHUA (45 в 1) для ремонта мобильных телефонов и ноутбуков iPhone, iPad, Samsung
• 3. Шлицевые отверткиотвёртка шлицевая BAKU BK-373 -1,5
• 4. Химия для посудомойкисоль для посудомоечной машины 1 кг + 3 таблетки, Filtero

Источники

• http://posudomoiki.vyborkuhni.ru/remont/remont-zamena-cirkulyacionnogo-nasosa
• https://cosmo-frost.ru/posudomoechnye-mashiny/neispravnosti/kak-zamenit-slivnoj-i-cirkulyacionnyj-nasos-v-posudomoechnoj-mashine/
• https://nasosovnet.ru/house/nasosy-dlya-posudomoechnoj-mashiny.html
• https://ran-remont.ru/ustrojstvo-pompy-posudomoechnoj-mashiny-bosch/
• https://tehnika.expert/dlya-chistoty-i-poryadka/posudomoechnaya-mashina/nasos-dlya-posudomoechnoj-mashiny.html
• https://www.partsdirect.ru/howto/kak_zamenit_slivnoi_nasos_v_posudomoike_instrukciya

Сливной и рециркуляционный насосы посудомоечных машин

Функциональные отличия

Задача рециркуляционного насоса — нагнетать или откачивать воду и газовоздушные смеси. Для посудомойки он обеспечивает непрерывную подачу воды в рабочую камеру, распыляя ее через специальные устройства для качественного мытья посуды. Затем вода фильтруется, подогревается и снова подается под давлением — это функциональные обязанности основного двигателя машины.

При выборе нового циркуляционного насоса каждый пользователь должен ориентироваться на такие важные факторы:

• реальная стоимость;
• совместимость с установленной в доме моделью бытовой техники.

За слив отработанной воды по окончании всех работ отвечает помпа для посудомоечной машины, которая находится в нижней части агрегата. На моделях Bosch она расположена рядом с циркуляционным насосом в одном блоке, на других сверху. Отличается от основного насоса размерами, а принцип действия у них идентичен, только первый осуществляет циркуляцию воды внутри машины, а второй — удаление ее в канализацию.

Конструкция

Оба насоса имеют практически одинаковую конструкцию, но разные габариты и компоновку. Рассмотрим подробнее каждую деталь и принцип ее работы.

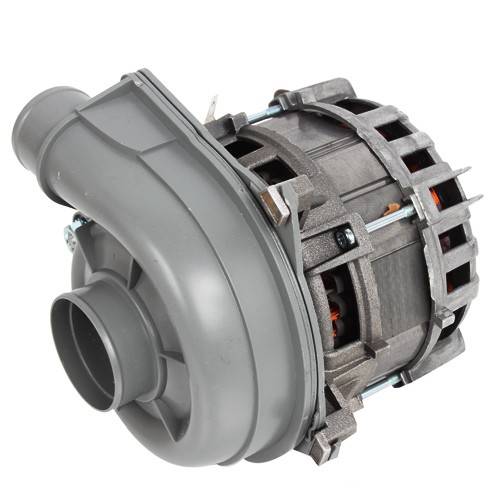

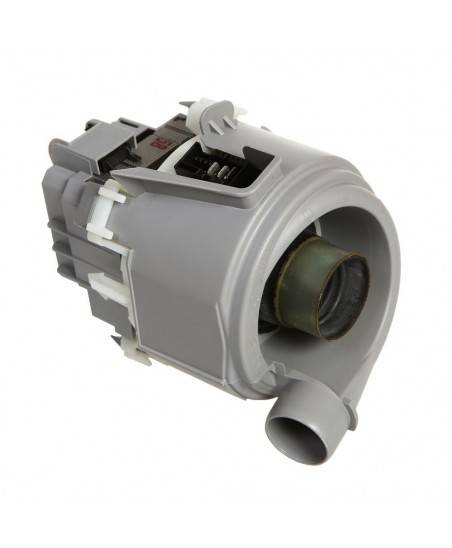

Циркуляционный насос

От стабильной работы этого устройства зависит качество всех режимов машины: циркуляция воды во время мытья посуды производится с помощью насоса для посудомоечной машины.

Циркуляционный насос подает воду на форсунки коромысла, откуда она вырывается с довольно большой скоростью, центробежная сила заставляет их вращаться и разбрызгивать водяной поток по всему танку — рабочему контейнеру из нержавеющего материала. Все остатки пищи смываются под этим напором, вода стекает на дно, где фильтруется, всасывается в бак и вновь поступает на форсунки. Таким образом, происходит постоянная рециркуляция водного потока в машине.

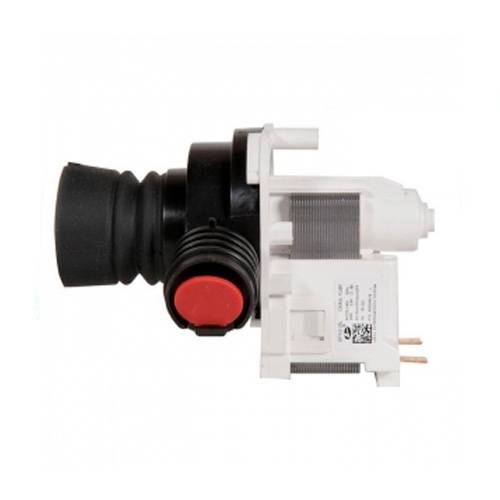

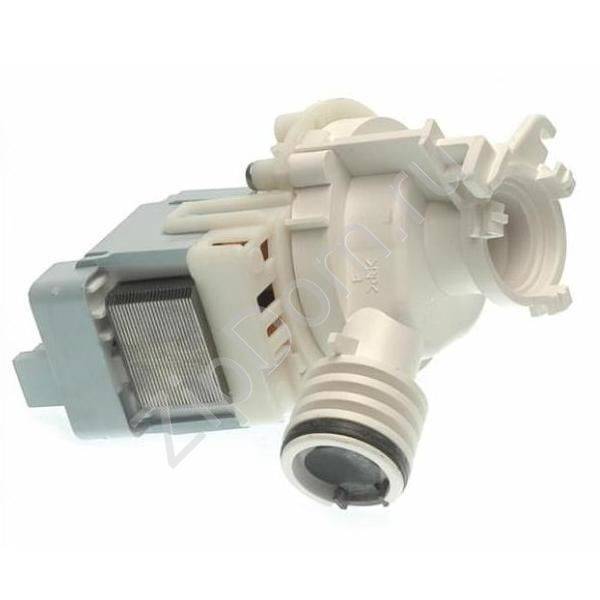

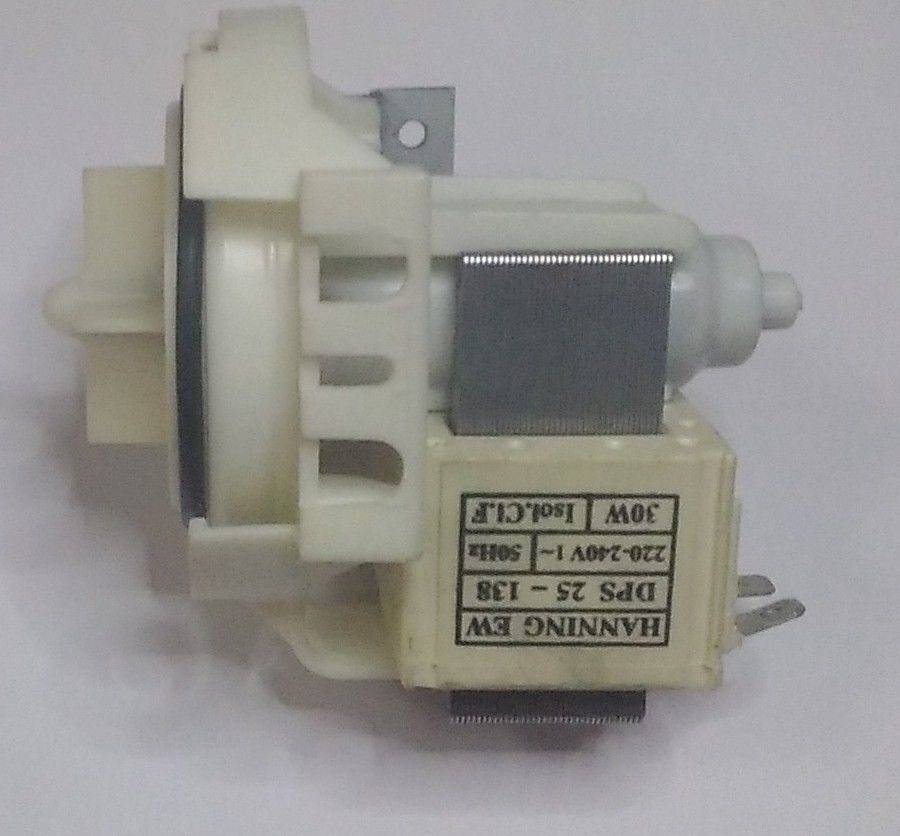

Помпа сливная

Насос слива отвечает за удаление отработанной воды из машины после окончания процесса мытья. Модуль управления подает сигнал, помпа включается и происходит удаление загрязненной воды за пределы машины. Слабым местом специалисты называют крыльчатку сливного насоса — если ее блокирует посторонний предмет, то она проворачивается на валу, и устройство подлежит замене: такой дефект не подлежит ремонту.

Диагностика поломки

Обладая начальными техническими знаниями, вполне можно самостоятельно установить причину выхода из строя посудомоечного агрегата. Если циркуляция воды в машине не происходит, фильтры грубой и тонкой очистки не забиты, а форсунки на коромыслах чистые, то это верный признак, что настало время замены циркуляционного двигателя — других вариантов быть не может.

Когда не нагревается вода в посудомоечной машине Bosch, то также подлежит замене циркуляционный насос, потому что там используются для нагрева воды элементы мгновенного действия — они не демонтируются.

Самая распространенная причина поломки сливной помпы не только на машинах марки Бош, но и на других изделиях подобного типа — это засорение посторонними предметами фильтра слива вместе с насосом. Фильтр легко почистить и он снова готов к работе, а вот с помпой дела, как правило, обстоят гораздо хуже — ее необходимо заменить. Для демонтажа вам придется разобрать практически всю машину, если вы не уверены в своих силах, то лучше вызвать мастера.

Посудомойки Бош

Кухонные помощницы модели Бош пользуются не меньшей популярностью. Так, в пользу данной посудомойки, а именно последних ее версий, можно сказать следующее:

1. Наличие большого рабочего пространства, что позволяет загрузить на один комплект посуды больше, чем в предыдущих версиях, имеющих идентичные размеры.
2. Предусмотрена возможность размещения отдельной корзинки для вилок, ложек и прочих столовых приборов.
3. Широкий набор разных функций, наличие возможности установки более или менее интенсивного мытья в нижнем отделе посудомойки – это весьма удобно, т.к. в нижнюю корзину можно загрузить загрязненную посуду, к примеру, сковородки.

В большинстве случаев рециркуляционный насос для посудомоечной машины модели Bosch легче разобрать, чем приобретать новый. Для начала потребуется извлечь помпу по стандартной схеме.

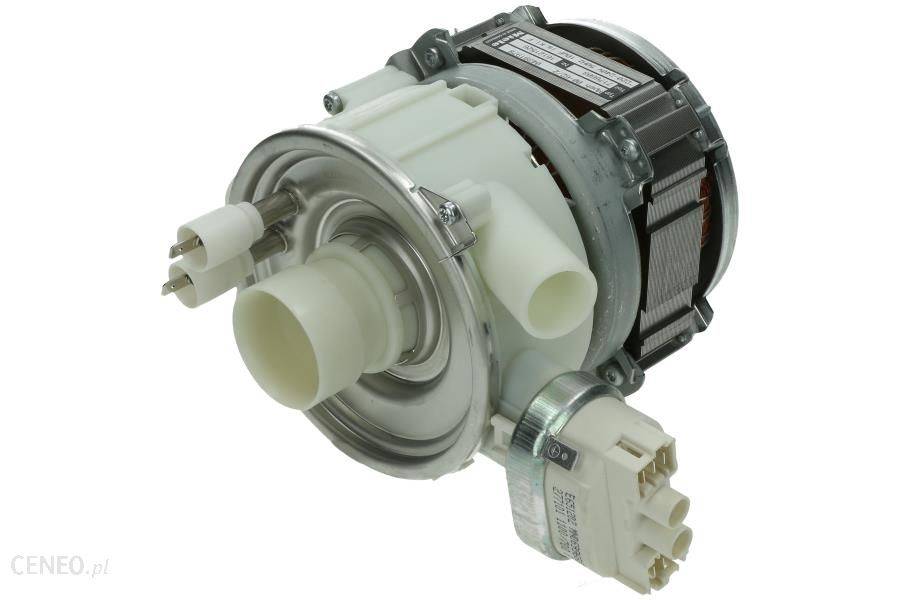

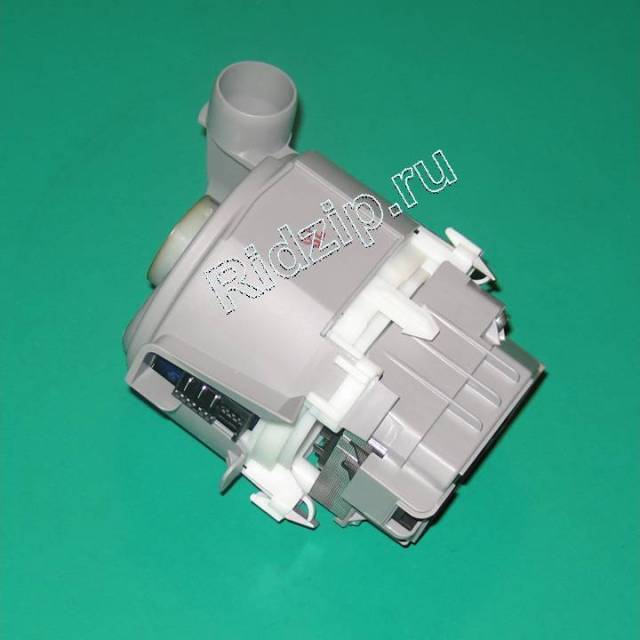

Циркуляционный насос посудомоечной машины Бош

После переходим к разборке самой помпы:

отделяем верхнюю часть рециркуляционного устройства, повернув его вправо;
нижний элемент запчасти неразборный, поэтому его следует убрать в сторону;
находим на разобранной детали разбитые пластиковые втулки;
первая втулка находится у «подножия гриба», а вторая – «внутри шляпки»

Следует обратить внимание, что подобрать идентичные втулки достаточно сложно, поэтому лучше обратиться к слесарю за керамическими заменителями.
разобрав верхнюю часть механизма, нужно очистить жир и грязь с его поверхности. Делать это нужно бережно, чтобы не нанести повреждения детали.
на последнем этапе нужно вернуть уже новые втулки на место и установить верхушку насоса к неразборной нижней части, которую вы ранее отложили

На этом ремонтные работы закончены.

Как диагностируется неисправность

Определить причину поломки можно самостоятельно. Если отсутствует циркуляция воды, форсунки коромысел остаются чистыми, в фильтрах нет засоров – верный признак, что циркуляционный мотор подлежит замене.

При отсутствии нагрева воды придется менять насос, так как подогревающие жидкость элементы не демонтируются.

Чаще всего на посудомоечных машинах ломается помпа. Происходит это от образующихся засоров. Если фильтр можно прочистить и установить на место, то помпу придется менять однозначно. Для этого машина разбирается почти полностью, и, если вы сомневаетесь, что сможете с этим справиться – пригласите специалиста по ремонту.

Как проверить и заменить сливной и циркуляционный насосы

Подготовьте весь ремкомплект, чтобы детали и инструменты были под рукой. Вам понадобятся:

• пассатижи;
• набор шлицевых отверток;
• шило;
• мультиметр для диагностики.

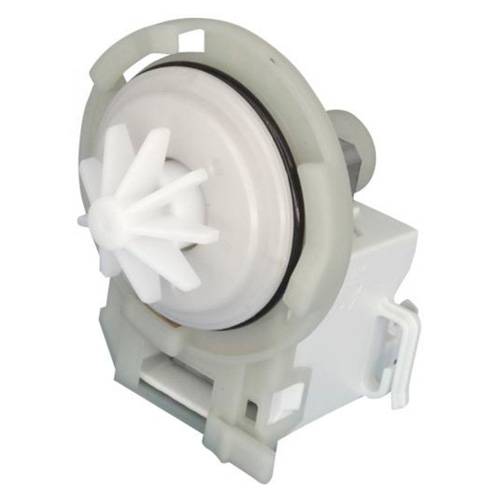

Сразу нужно проверить и разблокировать крыльчатку. Как почистить помпу:

1. Отключите ПММ от сети.
2. Откройте дверцу бункера.
3. Уберите корзину для посуды.
4. Вытащите дренажный фильтр. Прочистить его от засора можно с помощью щетки под напором воды.
5. Возьмите губку и откачайте воду из отверстия фильтра.
6. Потяните на себя крышку насоса (если есть шурупы — отвинтите).
7. Наденьте перчатки и ощупайте крыльчатку. Удалите посторонние предметы.

Чтобы поменять двигатель или насос, придется разобрать посудомоечную машину. Принцип разборки схож почти у всех производителей. Мы опишем общую последовательность работ, а подробную инструкцию можно прочитать в отдельной статье.

1. Вытащите вилку из розетки, отключите посудомойку от коммуникаций.
2. Откройте дверь и уберите все корзины.
3. Вытащите дренажный фильтр.
4. Открутите крепления боковых стенок ПММ.
5. Удалите термоизоляцию.
6. Подложите старое одеяло или полотенце и переверните технику на бок (на заднюю часть).
7. Отсоедините наливной шланг.
8. Снимите днище. Оно может крепиться на винтах или защелках.
9. Отсоедините проводку двигателя и помпы.

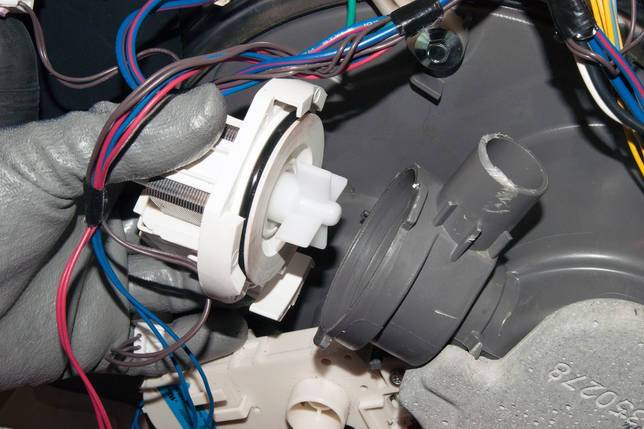

10. Чтобы снять сливной насос, зажмите его в руке и проверните против часовой стрелки.

Вы сняли помпу, теперь нужно убрать циркуляционный насос:

1. Отсоедините от циркуляционного блока сливной патрубок.
2. Снимите деталь с крепления и вытащите из машины.
3. Выкрутите наливной шланг.

Если вы обнаружили течь, возможно, придется заменить втулки рециркуляционного блока. Для этого нужно разобрать двигатель:

• снимите верхнюю часть блока, повернув ее вправо;
• нижний сектор неразборной, поэтому займемся верхней частью;
• внутри вы заметите поврежденные втулки и следы выработки;
• если вы не сможете подобрать втулки в магазине, прийдется заказывать детали у слесаря;
• замените элементы и соберите блок.

Ремонт не сложно выполнить своими руками, главное — придерживаться рекомендаций. Больше всего времени занимает разборка техники — в общей сложности вы должны справиться за полчаса-час. Если вы не занимались ремонтом ранее, тогда лучше обратиться к специалисту.
