Дизайн кухонного гарнитура
И так, проектирование кухонного гарнитура следует начинать с создания принципиального дизайна кухонной мебели, т.е. с определения месторасположения мойки, ее размера и плиты. От этих двух элементов будет зависеть расположение вытяжки, шкафа для посуды, ящика для ложек и вилок и пр.
В качестве примера можно привести следующее моменты организации рабочего пространство кухни.
Удобно с левой или правой стороны от плиты в нижней части кухонного гарнитура установить узкую выдвижную корзину (шириной 15-20 см) под масло соль и пр.
В верхней части кухонного гарнитура удобно расположить аналогичный шкафчик для специй.
Сушку для посуды удобно располагать непосредственно над мойкой.
Ящик для ложек и вилок удобно сделать в нижней части кухни слева или справа от мойки.
В общем, перед тем как приступить к непосредственному проектированию, важно набросать примерный дизайн кухонного гарнитура. Если сделать это достаточно сложно, то можно обратиться за проектом в какую-нибудь организацию изготавливающую мебель на заказ
Как правило, дизайн проект стоит не дорого.
После того как примерный план готов можно приступить к проектированию кухни. Для этого желательно оперируя стандартными элементами определить местоположение шкафов, как нижнего ряда, так и верхнего. Пространство, в которое не умещается стандартный шкаф заполняется не стандартным. При этом следует предусмотреть отступ от стены в 1-2 см, на случай компенсации неровности стен.
После того как общий план готов и определены габаритные размеры всех шкафов можно приступать к расчету размеров для заказа деталей кухонного гарнитура. На этом этапе следует уделить немного внимания конструкции шкафов.
Расчет размеров короба для установки
Модульный короб выступит своего рода конструкционной оболочкой для духовки. Конкретные размеры будут зависеть от характеристик модели оборудования, но есть и рекомендуемые стандарты, соответствующие большинству модификаций, предлагаемых на рынке. В частности, общая высота короба, как правило, составляет порядка 80-90 см. При этом надо учитывать, что часть этой величины будет отведена на выдвижной нижний ящик и ножки конструкции. В итоге должно остаться примерно 60 см специально для размещения корпуса техники. По ширине и глубине размер также находится в пределах 60-70 см. При этом есть и компактные модели. Чтобы встроить духовку такого типа, на первый взгляд, вполне можно обойтись небольшим ящиком. Но специалисты и в этом случае рекомендуют придерживаться стандарта. Даже если прибор не требует создания ниши с параметрами 60х60 см, использование такого короба избавит от необходимости дальнейшей переделки конструкции под другую стандартизированную кухонную технику. А свободное пространство в самой нише можно использовать и для других целей.
Чертежи

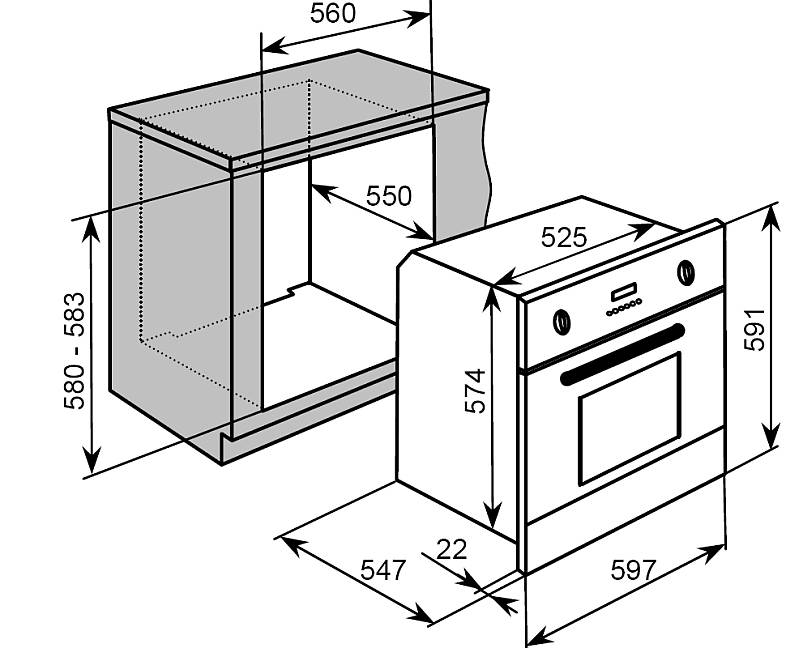

В сопроводительной документации изготовители обычно указывают габариты встраиваемой духовки и варочной панели. Если таковой не оказалось в наличии, берите рулетку и линейку и делайте обмеры техники сами. Данные запишите на отдельном листе.
Чертёж тумбы подберите в интернете. Распечатайте на принтере. Сравните размеры на плане с вашими результатами обмеров. Обычно стандартные габариты совпадают. В противном случае размеры шкафа подгоните под вашу технику.
Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс
Вы должны понимать, что если высота, ширина и глубина проёма тумбы на чертеже больше или меньше вашей духовки, то надо соответственно добавить или сократить
размеры деталей шкафа
. Откорректировав размеры, нарисуйте свой чертёж. При расчёте размеров плоскостей учитывайте толщину примыкающих деталей.
Схема строения стандартного шкафа под духовку
Эргономика
Шкаф под встраиваемую духовку может представлять собой как низкий напольный модуль, так и высокий пенал-колонну, в который оборудование можно поместить на любой удобной высоте. Такое расположение обеспечивает удобство, эргономику и гарантированную защиту от детей (точнее, детей от техники). Многие сегодня выбирают именно второй вариант, однако следует помнить, что он не подходит для маленьких помещений.
Если же размеры пространства позволяют, благодаря высокой мебели можно существенно усилить функциональность кухни. Закрытые нижние и верхние ярусы служат вместительной системой хранения и визуально разгружают фасады, не привлекая к себе внимания. Для этих модулей обычно используются глухие дверцы. В сочетании с другими шкафами они образуют монолитную стену. Отделение для духового шкафа необходимо предварительно укрепить.
Преимущества и недостатки под варочной панелью
При расположении шкафа под варочной панелью создаётся общая зона для приготовления пищи. Особенно актуальна конструкция для экономии пространства на кухне. Несомненный плюс в том, что такая тумба подойдёт для хозяйки с любым ростом.
Минусом, при таком расположении,является работа в согнутом состоянии. Вам придётся постоянно кланяться во время готовки и чистке духового шкафа. Если ваша женщина имеет больную спину, вы останетесь без печёных блюд.
Снизу варочной панели расположена охлаждающая вентиляция. При расположении ящика сверху, под варочной панелью, создаётся риск блокирования этой системы. Если в этот ящик попадёт лист бумаги, его элементарно засасывает и приток воздуха блокируется.
В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.
Преимущества и недостатки конструкции в пенале
Расположение духовки на уровне груди это комфортная эксплуатация печки. Хозяйка с удовольствием готовит много вкусной пищи. Ей не приходится нагибаться, чтобы заглянуть в шкаф. И уборка не отнимает много сил.
Пожалуй единственным недостатком, при расположении духовки в пенале, является сложность использования для женщин небольшого роста. Опять же, при проектировании мебели на заказ такая проблема легко устраняется.
Следует заострить внимание на усиление горизонта, на котором стоит духовой шкаф. Для этого необходимо прикрутить две планки к боковинам пенала, под несущим горизонтом. Печка имеет приличный вес и без усиления существует риск обрушения конструкции
Печка имеет приличный вес и без усиления существует риск обрушения конструкции.
Размеры и схема сборки тумбы под духовой шкаф
Размеры духового встроенного шкафа остаются неизменными. Поэтому проектируя тумбу никогда не ошибёшься. Года 2 назад произошла замена петель на дверке шкафа. Теперь она не выпирает снизу при открытии.
Перед Вами стандартная схема сборки тумбы под духовой шкаф
Обратите внимание на внутренние боковины, они обязательны в конструкции — усиливают горизонт. Днище и горизонт на 20 мм короче боковин, для вентиляции шкафа. На схеме не изображён ящик
На схеме не изображён ящик.
600×530 – 1 Днище
568×530 – 1 Несущий горизонт
704×550 – 2 Боковины
88×550 – 2 Опоры под горизонт
477×50– 2 Лобовая и задняя планки ящика
500×50 – 2 Боковые планки ящика
116×596 – 1 Фасад
115×595 – 1 ДВПО Задняя стенка
505×495 – 1 ДВПО Дно ящика
В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.
Перед Вами стандартная схема сборки пенала с духовым шкафом. В конструкции также присутствуют планки усиливающие несущий горизонт. Горизонты над духовым шкафом короче по глубине на 20 мм. Для свободной циркуляции воздуха.
600×550 – 1 Днище
568×550 – 1 Несущий горизонт
2024×550 – 2 Боковины
60×550 – 2 Опоры под горизонт
568×530 – 2 Горизонты над шкафом
716×596 – 2 Фасад
715×595 – 1 ДВПО Задняя стенка низ
709×578 – 1 ДВПО Задняя стенка верх в паз
Схема сборки тумбы без боковин имеет ряд преимуществ перед другими вариантами. Нет необходимости в усиливающих планках, соответственно шире ящик. Добавляется зазор по бокам от стенок духовки и конечно меньше расход материала.
600×550 – 2 Днище и крышка
88×550 – 2 Боковины
60×600 – 2 Планки для крепления шкафа
509×50 – 2 Лобовая и задняя планки ящика
500×50 – 2 Боковые планки ящика
116×596 – 1 Фасад
115×595 – 1 ДВПО Задняя стенка
537×495 – 1 ДВПО Дно ящика
Необходимая вентиляция
Особенно дотошные заказчики выражают недовольство по поводу лицевого зазора между столешницей и духовым шкафом в 5-6 мм. Такой зазор необходим для правильной работы варочной панели и духового шкафа.
Не все знают, что в варочных панелях существует система охлаждения, она расположена снизу конструкции. Через этот зазор циркулирует необходимый поток. Воздух заходит через расстояние между цоколем и дном тумбы, огибает по заду шкаф и выходит сверху.
Тему розеток для духового шкафа я подробно раскрыл в этой статье. В которой рассказал где и как следует устанавливать розетки для духовки. Указал на частую ошибку. Если Вы планируете установку шкафа, Вам обязательно следует её прочитать.
Заключение
Духовой шкаф на кухне один из важных элементов и следует хорошо продумать его месторасположение. Чтобы в дальнейшем не сокрушаться над принятым решением. Надеюсь моя статья поможет Вам справиться с этой задачей.
Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.
Что бы Вам хотелось добавить к этой статье?
Мне будет очень интересно послушать Ваши истории!
С хорошими мыслями о Вас, всегда в опилках 🙂
Ре́кун Дмитрий.
Рекомендации по монтажу
Физическая установка не требует выполнения особых операций, но некоторые нюансы все же стоит учесть. Нижняя часть должна иметь прочную подложку сантиметра на 2-3 в высоту. Она должна иметь противоскользящие, огнеупорные и демпфирующие свойства. Такие материалы обычно выпускают и сами производители бытовой кухонной техники. Непосредственно крепление реализуется шурупами, но не во всех случаях. Если встроить духовку в шкаф на втором ярусе гарнитура, то жесткую фиксацию выполнить необходимо, причем к самой стене. Напольная установка обычно не предполагает выполнение таких действий.
Советы по технике безопасности при подключении
От того, насколько правильно была подключена техника, зависит не просто ее работоспособность, но и безопасность дома в целом. В первую очередь специалисты предостерегают от любых соединений по скрутке. Это хоть и простой, но небезопасный способ подключения проводов. Также не рекомендуется делать прямые соединения жил, выполненных из разных материалов, например из меди и алюминия. Качественно встроить духовку и правильно ее подключить можно только с помощью винтовых клеммников. Кроме того, сведение проводки с электрощитом должно производиться через автомат, работающий в отдельном порядке.
Рассчитаем детали модуля:
Горизонт – 600 на 460 (мм) – 1шт.
Бок – 870-28-100-16=726 (мм), где 28мм – толщина столешницы, 100мм – расстояние от короба до пола (высота опор), 16мм – толщина нижнего горизонта.
- Бок – 726 на 460 – 2шт.
- Горизонт 2 – 600-32=568 (мм), где 32мм – толщина двух боков короба.
- Горизонт 2 – 568 на 460 – 1 шт.
- Корпусная планка – 568 на 100 – 1шт.
На счет корпусной планки тоже стоит сказать пару слов.
В данном случае, она проектируется одна, причем, располагается на 10мм ниже верхней грани бока (подробнее – здесь).
Это делается для того, чтобы при использовании столешницы толщиной 28мм, варочная поверхность нормально крепилась к столешнице и не упиралась в саму планку (иногда размеры этой техники могут выходить за габариты столешницы по высоте).
Кстати, я часто встречал в сети обучающие материалы, где в рассматриваемом нами коробе корпусная планка вообще не проектируется.
Я считаю такой подход не верным, так как эта планка выдерживает расстояние между боками модуля, и она в любом случае необходима.
Рассчитаем фасад для выдвижного ящика внизу
Размер по высоте, который он перекрывает, равен:
870-28-100-600=142 (мм), где 100мм – высота регулируемых опор, 600мм – внутренний проем короба.
При этом расчете нужно учитывать один нюанс: Для этого фасада, верхний зазор (на перекрываемый им размер по высоте) дается 8-10 (мм).
Дело в том, что духовой шкаф фиксируется в коробе благодаря своим фланцам, расположенным по периметру его лицевой стороны. По этому, верхний горизонт короба эти фланцы частично перекрывают. Именно по этой причине, дается зазор от верхней грани этого горизонта до фасада (для нормальной работы выдвижного ящика).
Давайте дадим этот отступ в 10мм.
В таком случае, рассчитываемый фасад будет иметь высоту:
142-10=132 (мм)
Ширина рассчитывается как обычно:
600-3=597 (мм)
Теперь можно записать его размеры:
132 на 597 – 1шт.
Обычно, на такой фронт, ручка не проектируется, так как она будет располагаться слишком низко, и создавать определенные неудобства (просто будет цепляться за ноги).

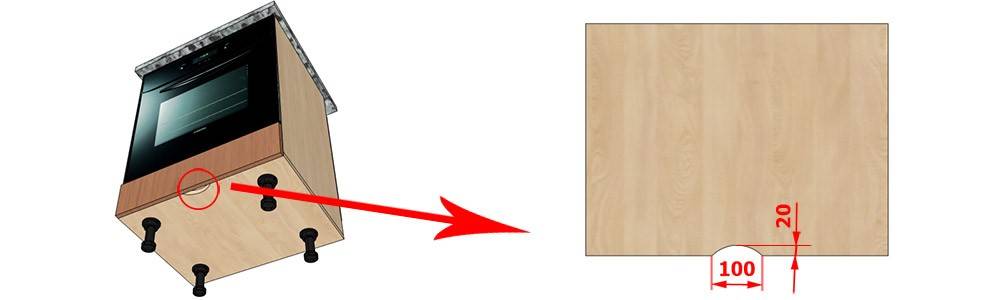

Для того чтобы фронт можно было открывать без ручки, расположенной на нем, в нижнем горизонте, проектируется небольшой вырез посредине.
Благодаря ему, рассматриваемый нами элемент легко можно зацепить снизу, и открыть.
Хотя, к слову сказать, этот ящик не так часто используется, как другие (в силу того, что он часто имеет небольшую высоту, и положить в него можно только определенные вещи).
Размеры этого выреза могут быть любыми. В нашем случае, они будут такими:
- Ширина – 100мм
- Глубина – 20мм
Зная размеры фасада для нашего короба, рассчитаем детали выдвижного ящика.
Для этого, узнаем высоту проема (расстояние между горизонтами):
142-32=110 (мм), где 32мм – толщина первого и второго горизонтов.
Дадим зазоры по 10мм сверху и снизу, и получим:
110-20=90 (мм) – это и будет нужная нам высота.
Теперь запишем его размеры:
Деталь 1 – 600-90=510 (мм), где 90мм – сумма двух боков, двух зазоров под направляющие и двух боковых деталей ящика.
- Деталь 1 – 90 на 510 – 2шт.
- Деталь 2 – 90 на 450 – 2шт (450мм – глубина ящика под направляющую на 450мм).
- Дно (ДВП) будет иметь размер – 542 на 450
Так же нужно знать, что глубина духовки такова, то при заднем “нахлесте” столешницы на короб в 100мм (а именно такой (и больше) размер нужно давать на кухни, в состав которых входят подобные модули), в проекции духового шкафа (на стену) не должно быть ничего (розетки, трубы и т.д.), так как шкаф может просто не “стать” в короб.
На фотографии показан вариант, когда на части стены, видимой в проем, находятся розетки, которые потом пришлось убрать. По этому, эти проблемы нужно решать еще на стадии проектировки кухни, а не тогда, когда она уже почти установлена. Так же, нужно учитывать ровность полов. Если они не ровные, то нижние модули будут регулироваться, а соответственно, и положение проекции проема нашего короба на стену будет изменяться.
Это все нужно учитывать.
Подобные модули можно еще проектировать таким образом, чтобы выдвижной ящик находился не снизу, а сверху, но об этом мы поговорим в другой раз.
На этом все.
До встречи в следующих статьях.
Подключение от одного кабеля варочной поверхности и духового шкафа
А что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели. Можно ли запитать духовку от него?
Можно, но здесь опять же необходимо соблюсти определенные правила:
духовой электрический шкаф должен иметь отдельный автомат защиты
кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели
Грубо говоря, автомат в распредщитке нужно выбирать не по нагрузке приборов, а по фактическому сечению существующего кабеля!
Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность):
Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.
Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.
Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.
Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.

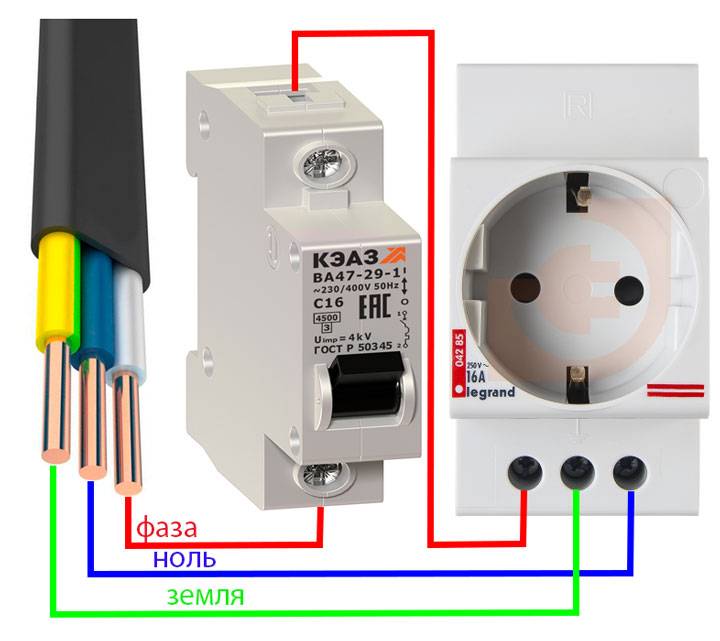

Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.
Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения:
Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены. Можно это сделать и через отдельную клеммную колодку.
Розетка должна быть модульной, она изначально подходит под такие боксы.
Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:
Тонкости встраивания бытовой техники на кухне
Для создания эргономичного, функционального и удобного помещения духовой шкаф для встраивания должен соответствовать:
- безопасности функционирования;
- энергосбережению;
- возможности легкой очистки после работы;
- легкому использованию.
Кстати, оборудование должно учитывать не только параметры кухни. Отдельного внимания заслуживает цветовая гамма помещения. Основная часть бытовых приборов данного плана создана из нержавеющей стали. Это позволяет техническим устройствам органично сочетаться с мебелью, поскольку фурнитура в большинстве своем является хромированной. Именно поэтому такой универсальный вариант идеально подойдет под столешницу.
Как выбрать шкаф по духовку – какие требования предъявлять
Встраиваемые духовые шкафы могут быть:
- газовыми;
- электрическими.
Газовые духовки стоят дороже, но быстрее окупаются – газ дешевле электроэнергии. Однако, тепло в них распределяется не так равномерно и некоторые продукты не пропекаются.
В любом случае, мебель должна оснащаться системой вентиляции — решеткой либо специальными отверствиями. Некоторые модели выполняются без задней стенки.
Электрические модели не экономичны и требуют наличия качественной проводки, но блюда в них готовятся равномерно, за что они получили признание большинства хозяек.
Важно правильно подобрать размер мебели. Если это тумба под духовку, то ее высота обычно составляет от 65 до 80 см
В зависимости от конструкции, в этот параметр входят:
- высота короба под духовку – 59,5 или 60 см. (стандарт);
- высота ножек/цоколя – 10-12 см.;
- толщина столешницы – 2-4 см;
- высота выдвижного ящика – 10-20 см.
Глубина тумбы составляет от 50 до 65 см в зависимости от модели встраиваемой техники. Из них около 10-13 см. – это нахлест столешницы на корпус, необходимый для устойчивого размещения духовки. Ширина варьируется от 50 до 120 см.
Сборка
При помощи шестигранного ключа, собираем стол на мебельные винты, как обычную покупную мебель или детский конструктор.
Среднюю полку обязательно нужно крепить на винты.
Не следует ее ставить на держатели. Эта полка является конструктивным элементом. Без нее изделие будет шатким.
В моем запасе оказалось недостаточно мебельных винтов, поэтому для крепления верхних планок, я применила крепежные уголки.
Последним этапом прикручиваем ножки.
Стол готов. Теперь можно установить и варочную панель. Сравним итог с проектом.
Такой стол для временных целей можно сделать из любого материала: подойдет и не ламинированный ЛДСП, фанера толщиной не менее 12 мм и даже доски.
Не любите читать? Тогда смотрите:
Если статья была для вас полезной, ставьте лайк и подписывайтесь на канал Мастерская Xev. Впереди еще много всего интересного.
Как установить индукционную варочную панель своими руками: пошаговое руководство
Установку индукционной варочной панели рекомендуется доверить специалисту. Иногда ее проводят самостоятельно. Сначала выполняют подготовительную работу: определяют размер панели и поверхности, куда будет встраиваться техника (она должна быть шире и длиннее, чем бытовой прибор), на нее наносят разметку.
Разметку наносят двумя способами: прикладывают панель и обводят ее маркером либо рассчитывают и размечают место крепления. Второй способ более надежный:
Затем выпиливают посадочное отверстие. Для этого используют фрезерную машинку или электролобзик. Первая делает более качественный разрез. Чтобы получить ровный и не крошащийся край с помощью электрического лобзика, берут мелкозубчатую пилку. Порядок действий следующий:
После выпиливания в отверстие вставляют панель. Если она зашла без усилий и закрыла поверхность, значит, все сделано правильно.
Затем проводят герметизацию посадочного отверстия, чтобы защитить столешницу от попадания влаги: наносят тонким слоем акриловый герметик на торцы отверстия. На верхней поверхности закрепляют уплотнительную ленту, которая идет в комплекте с техникой. Ее приклеивают по периметру отверстия одним куском. На углах уплотнитель наклеивают с поворотом. Конец и начало соединяют встык, без зазора и нахлеста.
Устанавливают электрическую розетку ниже уровня поверхности. Она должна иметь заземление.
После подготовительной работы приступают к установке устройства:
Если у панели отсутствует шнур питания, а установлены только клеммы для присоединения внешнего кабеля, делают следующее:
Установка индукционной варочной панели над духовкой
Классическое расположение варочной индукционной поверхности — над духовым шкафом. Чтобы его работа не влияла на качество функционирования панели, соблюдают определенные условия.
Выбирая духовку, обращают внимание на то, чтобы она имела систему принудительного охлаждения и вентилирования. Ее встраивают в шкаф, как и варочную панель
Между ними оставляют зазор не менее 1 см, чтобы не допустить перегрева техники.
На работу магнитного поля воздействуют предметы, сделанные из ферромагнетиков. Если в духовке содержится такой материал, ее располагают на расстоянии 3 см от панели — там поле уже отсутствует.
Дальнейшая установка варочной техники практически не отличается от установки панели над столешницей:
Чтобы правильно установить оборудование, изучают инструкцию по эксплуатации, в которой подробно изложена последовательность действий для конкретной модели.
Как встроить духовой шкаф: этапы
Чтобы не ломать голову над тем, как своими руками безошибочно установить встроенный духовой шкаф, действуйте по заранее разработанному плану.
Подготовка инструмента и вспомогательных материалов
В общем случае для быстрой установки духовки в подходящую для нее нишу кухонного гарнитура, скорее всего, потребуется:
- дрель с набором сверл и фрез;
- отвертка или шуруповерт;
- изолента;
- стандартные соединительные клеммы для проводов;
- нож;
- вилка с куском кабеля необходимой длины, если духовой шкаф приобретен без них.
Если окажется, что к месту установки не подведена электрическая сеть, заканчивающаяся подходящей розеткой, придется позаботиться о способе ее прокладки и маскировки проложенной трассы.
Позаботьтесь о наличии розетки для подключения духового шкафа
Подготовка рабочего места
Обдумывая варианты, как встроить новый духовой шкаф, вы должны заблаговременно позаботиться о наличии ниши, с некоторым запасом превышающей размеры духовки. Способов для ее создания может быть несколько:
- предусмотреть соответствующее отделение при заказе кухонного гарнитура;
- приобрести отдельный модуль, выпускаемый специально под встраиваемые духовки;
- выделить подходящий отсек в уже имеющейся мебели;
- внести изменения в конструкцию существующего шкафа, самостоятельно оборудовав необходимую нишу.
О величине оставляемых зазоров речь шла ранее.
Важно! Отклонения зазоров в большую сторону не так критичны, как в меньшую
Установка
Перед установкой надо убедиться в возможности подключения кабеля с вилкой, протянутого от духовки к предназначенной для него розетки. Если соответствующее отверстие в задней или боковой стенке отсутствует, его надо аккуратно проделать самому с помощью дрели или электролобзика.
Устанавливается духовой шкаф в нишу в соответствии с требованиями прилагаемой к изделию инструкции. Он может стоять на регулируемых ножках или крепиться специальными шурупами к боковым стенкам выделенного для него отсека. В этом случае его лицевая панель с дверкой становятся составной частью интерьера
В процессе монтажа важно добиться горизонтального положения прибора и надежной фиксации
Подключение
Стадию подключения духового шкафа обычно совмещают с его установкой, поскольку после окончательного монтажа доступ к задней стенке прибора чаще всего оказывается невозможным. Существует два способа подключения электрооборудования к электрической сети:
- напрямую;
- через соединение вилка-розетка.
Маркировка кабелей электрической духовки
В первом случае рекомендуется пользоваться стандартными клеммами, рассчитанными на подходящую мощность. Второй вариант является более предпочтительным. Обычно духовые шкафы продаются с имеющимся силовым кабелем, оканчивающимся штатной вилкой. В противном случае придется изготовить его самостоятельно, подключившись к соответствующим гнездам внутри корпуса духовки.
В процессе подключения важно правильно закрепить заземляющий провод к предназначенным для этого клеммам на корпусе духового шкафа, в вилке, розетке и на входном щитке. Чтобы исключить вероятность ошибки, его в трехжильных кабелях окрашивают в желтый или зеленый цвет
Осторожно! Электрические соединения мощных бытовых приборов с применением скруток не допускаются. Следует избегать прямого контакта алюминия и меди
Профессионалы используют пайку или винтовые зажимы.
Проверка работоспособности
Любой монтаж должен заканчиваться пусковыми испытаниями. Перед первым включением рекомендуется тщательно удалить остатки смазки с внутренних поверхностей духовой камеры, воспользовавшись чистой и чуть влажной ветошью. Пробный запуск происходит в течение 30 минут при температуре 250 оС без помещения в духовку пищи. Появление слабого запаха гари и небольшого дыма не является свидетельством неисправности. Скорее всего, это выгорает заводское масло.
После монтажа нужно обязательно запустить духовку
Желательно проверить оборудование на всех предусмотренных инструкцией режимах. При этом проверяется работа индикаторов и полезных функций. Если отклонений не замечено, можно приступать к эксплуатации.
Виды конструкций
Имеется несколько видов шкафов для установки духовки:
- Шкафы-пеналы. В конструкции такого типа духовки встраивают на уровне глаз, а снизу установлены просторные шкафы для хранения различных кухонных принадлежностей.
- Под варочной поверхностью. Такие устройства больше похожи на классический вариант духовок, совмещённых с плитами. Они менее удобные, чем шкафы-пеналы, поскольку при готовке нужно постоянно наклоняться, что приносит некоторый дискомфорт. А также могут возникнуть проблемы с очисткой печи. Но они в некоторых ситуациях имеют плюсы. Например, в маленьких кухнях будет затруднительно поставить большой шкаф-пенал для духовки. Также такая конструкция подойдёт для тех, кто концентрирует все предметы для приготовления в одном месте.
Как устанавливать?
Распространенность встроенных духовок очень велика. Они могут устанавливаться как под столешницу, так и в пенал, на уровне глаз. Домовладельцы, имеющие соответствующие знания и умения, могут установить духовку самостоятельно.
Чтобы при работе своими руками избежать опасной ситуации, нужно соблюдать следующие требования:
- кухонный текстиль и масло легко загорятся от излишнего тепла, поэтому они не должны находиться рядом с нишей под встройку;
- ниша для духовки должна быть отделана материалами, которые выдерживают до 50 градусов тепла;
- другие электрические бытовые устройства нужно размещать на расстоянии от встройки;
- источники воды должны тоже быть несколько удалены;
- силовая заземленная розетка устанавливается на высоте 10 см от поверхности.
Место установки может иметь следующие примеры.
- В тумбе под столешницей считается традиционным креплением к кухонной мебели. Вариант подойдет под небольшую кухню, но эта схема встраивания может варьироваться.
- Если места достаточно, удобнее поместить дополнительную колонну, специально под встраиваемый, электрический шкаф. Прибор, размещенный на высоте, комфортнее мыть и обслуживать, до него не доберутся маленькие дети. Доставать готовые кушанья удобнее, легче следить за процессом приготовления.
- В готовую кухню с островом логичнее поместить шкаф прямо посередине, а сверху расположить варочную панель.
Особыми сложностями отличается установка встроенного газового духового шкафа. Основная проблема – подвод газа к прибору. Правильнее эту работу доверить квалифицированным служащим. Подключение до основного газового крана строго запрещено на любом участке трубы. Техника безопасности предполагает обязательное наличие защиты с подающей газовой трубой и духовым шкафом. Недопустимы механические и температурные воздействия.
Если в кухню крепится единственный прибор, можно взять сильфонный шланг, который соединяется с ответвлением от общего крана к газовой ветке, и к выбранному изделию. Не допускается применение бытовых удлинителей, длина которых более 2 метров.
Еще следует помнить, что духовые шкафы могут иметь два варианта подключения, с двух сторон одновременно. После проведения работ оставшийся свободный патрубок заглушается.
На окончательном этапе всех работ нужно проверить соответствие размера ниши, сборку всех составляющих элементов, герметичность. Возможность утечки проверяется нанесением на соединения мыльного раствора. Его можно нанести на все сварные или резьбовые стыки. При появлении пузырей проблемное соединение нужно разобрать и уплотнить паклей. Планка соблюдения правил безопасности должна быть высокой, отнеситесь к подключению духовки серьезно.
Если все в порядке, духовку можно установить в нишу, зафиксировать специальными крепежами из комплектации.
