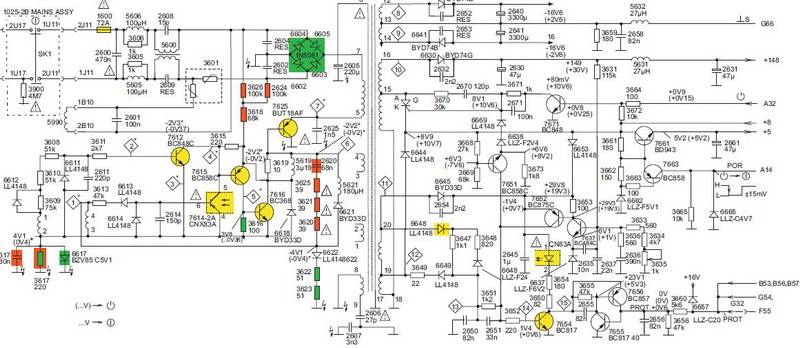

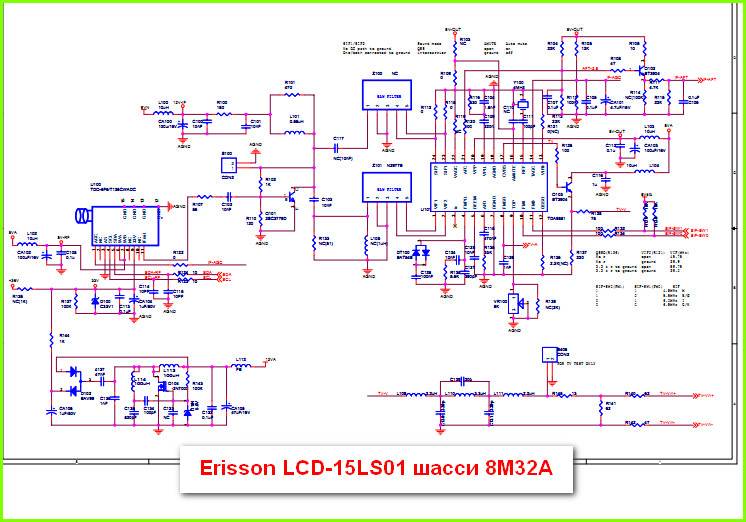

Схема блока питания телевизора

Диагностика платы

Как только удалось извлечь плату, необходимо провести первичный осмотр на предмет очевидных поломок

На что следует обращать внимание:

Есть ли следы гари. В некоторых случаях определенные элементы могут перегорать, оставляя под собой копоть.
Отслоение пайки. Со временем некачественная пайка может привести к тому, что какой-либо из элементов попросту отвалится.
Как выглядят конденсаторы. Вздутые конденсаторы не всегда видны невооруженным взглядом без применения мультиметра, но если удалось заметить объективно «надутый» конденсатор – то очевидно, что он вышел из строя.
Целостность разъемов. Необходимо убедиться, что все разъемы не имеют повреждений. Это касается как входного разъема питания, так и выходных соединений со вторичной платой

Важно, чтобы на входном пластиков разъеме не было следов оплавления.

Если ничего подобного на плате нет, дальнейший поиск проблемы осуществляется уже при помощи мультиметра. Первым делом необходимо прозвонить на целостность предохранитель, если он не звонится – причина неисправности очевидна. Замена предохранителя – самая меньшая из проблем, которая может возникнуть при ремонте импульсного блока питания своими руками.

Если предохранитель целый – следует проверить конденсаторы, а именно измерить емкость каждого из них. Также можно и просто прозвонить их на целостность, так как часто причиной выхода из строя конденсатора является обрыв и пробой. Номинал конденсатора можно посмотреть на самом элементе. Даже 10%-ное отклонение от номинала требует полной замены элементов.

Еще один способ проверки конденсаторов – запитать плату от сети и измерить выходное напряжение платы. Если оно ниже 5В, значит, проблема в конденсаторах.

При выявлении нерабочих, вздутых или пробитых конденсаторов, их необходимо заменить. Причем рекомендуется менять сразу все конденсаторы, так как обычно они выходят из строя один за другим, и, если вздулся один элемент, в скором времени вздуются и другие

Также следует уделить внимание кабелю питания телевизора. Достаточно его прозвонить на целостность

Бывает, что проблема кроется в соединение шнура и вилки, а также в нарушении целостности проводов.

Перед диагностикой конденсаторов, их необходимо предварительно разрядить. Сделать это можно при помощи обычной лампочки, поднеся ее к контактам конденсатора. В противном случае может возникнуть КЗ, что приведет к еще большим поломкам, а также существует риск получить удар током.

Детальная диагностика неисправности

Если первичный осмотр платы и проверка на предмет наиболее распространенных поломок не дали никаких результатов, придется прибегнуть к детальной диагностике. Для этого потребуется схема блока питания телевизора, скачать которую можно на официальном сайте производителя. Далее, используя тестер (мультиметр) проводятся следующие проверки:

• Необходимо прозвонить каждый элемент сети (диоды, транзисторы, конденсаторы).
• Проверяем балластное сопротивление – резистор на предмет обрыва.
• Также следует прозвонить выпрямительные диоды, которые часто выходят из строя после КЗ в сети.

Выявив поврежденный элемент платы, его необходимо будет заменить и выполнить проверку ремонта.

Как самостоятельно устранить проблему

Устранить проблему самостоятельно возможно только при наличии несущественных проблем, касающихся электропитания, переключения режимов или пульта управления. Во всех остальных случаях рекомендуем обратиться к специалистам и не заниматься самостоятельным ремонтом устройства, особенно, если оно находится на гарантии.

Проверка режима телевизора

Если вы оставляли телевизор в режиме ожидания, индикатор на устройстве будет гореть красным. Для выхода из спящего режима просто нажмите кнопку питания на передней панели телевизора или пульте.

Если вы подключили телевизор как монитор к своему компьютеру или к игровой приставке, отключите устройство и измените режим на TV.

Проверка пульта

Чаще всего ломается вовсе не телевизор, а пульт от него. Попробуйте заменить батарейки, проверить корректно ли они вставлены. Проверьте целостность корпуса пульта, а также наличие и корректную работу всех его кнопок.

Осмотр подачи электричества

Сомневаетесь в исправности розетки? Переподключите устройство к другой и попробуйте снова его включить. Неисправность кабеля проверить будет сложнее, но если у вас имеется кабель с таким же разъемом, подсоедините его к телевизору и попробуйте включить его.

Выбран другой источник

Если вы подключили телевизор к беспроводному интернету или выбирали AV или HDMI – источники сигнала, в работе устройства может произойти сбой, который можно исправить, выбрав другой источник сигнала в настройках.

Диагностика неисправности телевизора

При первых симптомах поломки не стоит сразу же разбирать телевизор и извлекать блок питания. Дело в том, что причина проблемы часто кроется в розетке. Прежде всего стоит проверить наличие напряжение в сети, возможно неисправность в проводке. Причем наличие света или рабочие розетки в других комнатах еще ничего не значат, так как проводка может быть проложена только к одной розетке и проходить через отдельный автомат защиты. Проверить наличие напряжения в сети можно при помощи обычного индикатора.

Если напряжение есть, следует проверить его численное значение. Сделать это можно при помощи обычного мультиметра. Практически все современные телевизоры рассчитаны на рабочий диапазон напряжения в 210-250 В. Но в некоторых случаях напряжение может понижаться до пределов 190 или даже 170В. Телевизор не будет включаться только потому, что ему не хватает питания. В данной ситуации придется либо решать вопрос с энергопоставляющей компанией, либо прибегнуть к покупке стабилизатора.

Стабилизатор также поможет защитить телевизор от пагубных скачков напряжения в сети.

Если же все с источником питания и напряжением в порядке, проблемы действительно в самом телевизоре. А если он не включается, значит все кроется в неисправности самого блока питания

На что еще следует обратить внимание:

1. Издает ли телевизор посторонний звук – трещит, стучит, свистит или пищит.
2. Горит ли индикаторная лампа.
3. Не греется ли задняя стенка телевизора.
4. Происходит ли что-то при подключении телевизора к сети.

Далее можно будет приступить к разбору телевизора и извлечению из него платы блока питания для поиска локальных неисправностей.

Устройство и принцип работы блока питания телевизора

Прежде чем приступить к устранению неполадок в блоке питания, необходимо разобраться с его внутренним устройством и принципом функционирования. Сам по себе этот элемент представляет сложный механизм, регулирующий подачу тока и корректирующий напряжение во всём электроприборе. Именно благодаря ему обеспечивается нормальное энергопотребление и работа телевизора в целом.

В наше время производители продумывают различные варианты комплектации импульсного блока питания. Делается это с целью обеспечения безопасности и надёжной передачи электрического тока даже в условиях экстремальных перепадов напряжения. Но зачастую это не оправдывает себя, а добавление дополнительных деталей не только не делает конструкцию надёжнее, но и создаёт дополнительные слабые места, а также усложняет починку техники. Поэтому лучше всего использовать простые устройства, с которыми легче работать. И желательно иметь при себе схему подключения, с помощью которой можно разобраться в возможных источниках проблемы.

Основные части блока питания:

• входная система понижения и выпрямления напряжения, состоящая из различного количества обмотки в зависимости от мощности источника тока;
• специальный конденсатор фильтра, сглаживающий различия прямого и тока на входе;
• система стабилизации выходного напряжения, включающая в себя специальную микросхему.

Исходя из компонентов, входящих в комплектацию стандартного блока питания можно понять принцип его работы, который состоит из нескольких последовательных этапов:

1. Входное напряжение, поступающее от внешнего источника, выравнивается до допустимых значений для конкретного электроприбора.
2. Затем происходит генерация сигналов, примерная частота которых варьируется в пределах 10–100 кГц.
3. Изменение частоты импульса до требуемых величин.
4. После этого уже полученное напряжение выравнивается и фильтруется непосредственно внутри ИБП.

Внимательно изучив основные элементы и разобравшись в принципе функционирования прибора, можно приступать к поиску неполадок и их устранению.

Причины появлениянеисправностей и их проявления

Основными причинами, вызвавшимипоявление на экране хорошо различимых искажений, являются:

• Нарушения в работе инвертора (преобразователя подсветки).
• Выгорание одной из лампочек матрицы экрана или ее повреждение.
• Некорректная работа всей воспроизводящей системы, связанная с другими причинами.

И, наконец, появление искаженийможет быть вызвано неисправностями блока цветности или элементов материнскойплаты (вздутие конденсаторов, например).

Важно! Большинство таких неисправностей восновном касаются матричных элементов телевизора. Это лишний раз подтверждает важность аккуратного обращения с этим рабочим узлом

Только сильный удар или деформация экрана способны привести к нарушениям в подсветке матрицы. Другое часто встречающееся объяснение выхода ее из строя – сильный скачок напряжения, нередко наблюдаемый при эксплуатации промышленных и бытовых сетей. Вероятность этого события особо велика в сельской местности, где пропадание или отклонения напряжения от нормы считаются нормальным явлением. Причиной повреждения матрицы может стать и случайный удар молнии в электросеть потребителя, когда грозовой разряд проникает и во все подсоединенные к ней бытовые приборы

Это лишний раз подтверждает важность аккуратного обращения с этим рабочим узлом. Только сильный удар или деформация экрана способны привести к нарушениям в подсветке матрицы

Другое часто встречающееся объяснение выхода ее из строя – сильный скачок напряжения, нередко наблюдаемый при эксплуатации промышленных и бытовых сетей. Вероятность этого события особо велика в сельской местности, где пропадание или отклонения напряжения от нормы считаются нормальным явлением. Причиной повреждения матрицы может стать и случайный удар молнии в электросеть потребителя, когда грозовой разряд проникает и во все подсоединенные к ней бытовые приборы.

Характерными проявлениями каждой из перечисленных неисправностей являются:

• Общее потемнение экрана.
• Появление на нем чередующихся цветных полос (фото снизу).
• Мелкая рябь на картинке, традиционно называемая «снегом».
• Мигания изображения.
• Исчезновение одного из основных цветов.
• Проявление темных точек и пятен.

Дополнительная информация: Иногда характерные нарушения в работе жидкокристаллического телевизора проявляются как буйное цветение всех красок.

В любом из рассмотренных случаев начинать ремонт телевизионного приемника следует только после того, как будет выявлена причина проявления неисправности.

Неисправности блока питания PLDG-P009A ЖК телевизоров LG, PHILIPS и SHARP с LED подсветкой.

Неисправности блока питания PLDG-P009A ЖК телевизоров LG, PHILIPS и SHARP с LED подсветкой. Блок питания PLDG-P009A состоит из следующих узлов, расположенных на одной печатной плате (рис.1):

• -сетевой фильтр, который предназначен для подавления высоковольтных и высокочастотных сетевых помех,.
• -корректор коэффициента мощности. Создаёт из сетевого напряжения 220 В постоянное стабилизированное напряжение 400 В,
• дежурный источник питания (ДИП), создаёт из сетевого напряжения 220 В постоянные стабилизированные напряжения 3,3 В и 14,5 В для питания узлов телевизора в дежурном режиме,
• рабочий источник питания (РИП). Создаёт из выходного напряжения корректора коэффициента мощности стабилизированные напряжения постоянного тока, гальванически развязанные от сети, необходимые для питания всех узлов телевизоров в рабочем режиме, кроме LED-подсветки,
• -DC/DC конвертор питания предназначен для питания светодиодной подсветки ЖК-панели.

Рассмотрим некоторые типичные неисправности блок питания PLDG-P009A: 1. Телевизор не включается. Индикатор на передней панели не светится.

Вероятные причины:

1. .неисправность сетевого фильтра,
2. . неисправность дежурного источника питания.

Рис.1

• подключите телевизор к сети,
• проверьте наличие напряжения 3,3 В на конденсаторе С306 (рис.2) или на разъёме СN4_1М95 к.1. Если оно равно 0, проверьте наличие напряжения 300-310 В на конденсаторе С102 (вход ДИП).

Если напряжение на С102 отсутствует, проверьте предохранитель F101. Если он перегорел, отключите телевизор от сети и проверьте, нет ли короткого замыкания в сетевом фильтре, проверьте исправность диодов выпрямителей ДИП и РИП.

Разорвите цепи питания основного и дежурного ИП, выпаяв диоды D103 (дежурный источник питания) и диоды D601, D602 (рабочий источник питания).

Если напряжение на входе дежурного источника питание есть, необходимо проверить микросхему ИМС U101, её внешние элементы, вторичные цепи.

2. ТВ не переключается из дежурного режима в рабочий. Индикатор дежурного режима светится. Вероятные причины:

1. Неисправность стабилизатора Q101 ZD102.
2. Неисправность корректора коэффициента мощности.
3. Неисправность рабочего источника питания.
4. .Неисправность DC/DC конвертора питания LED-подсветки.

· Проверить наличие сигнала включения STANDBY (низкий уровень) на базе Q301 (на конденсаторе С109). · Если сигнал STANDBY присутствует, проверяют наличие напряжения 400 В на выходе корректора коэффициента мощности (на конденсаторах С644, С645). Если на этих конденсаторах напряжение 300 В, значит корректор не-исправен. В этом случае необходимо проверить все его элементы. · При исправности корректора коэффициента мощности переходят к проверке номинальных значений напряжений на выходе рабочего источника питания. При их отсутствии следует отключить телевизор от сети и проверить вторичные цепи на отсутствие короткого замыкания. Электролитические конденсаторы можно проверить на потерю ёмкости не выпаивая, подсоединив параллельно им исправный конденсатор той же ёмкости. На короткое замыкание конденсатор можно проверить омметром. · Далее проверяют питание LED. Если отсутствует напряжение 147 В, проверяют на короткое замыкание канал VLED. Для этого разрывают цепь питания DC/DC конвертора и проверяют наличие напряжений на выходе рабочего источника питания. Если они есть, то переходят к проверке DC/DC конвертора.

· Если короткое замыкание во вторичных цепях рабочего источника питания отсутствует, переходят к проверке его первичных цепей.

· Проверьте питание ИМС U501, силовую часть конвертора, цепь обратной связи и внешние времязадающие элементы ИМС.

3. Нет подсветки ЖК-панели, отсутствует изображение. Звук есть.

Возможные причины:

1. Неисправности LED линейки.

Действия:

· Проверить на обрыв LED линейки. Если есть обрыв, ИМС U401 переключается в режим защиты. LED линейки контролируют на разъёме CN2_1316.

· Если они исправны, проверьте наличие управляющих сигналов на входах ИМС:

— питание 12 В (выв.2),

— опорное напряжение 5 В. (выв.4). Если оно отсутствует, микросхему следует заменить,

— если питание и опорное напряжения в норме, проверьте выходные сигналы ИМС, управляющие MOSFET транзисторами. Размах сигналов должен быть не менее 8 В.

Если при включении питания сигналы появляются и тут же пропадают, то, скорее всего, срабатывает защита ИМС. Вероятная причина этого – неисправность в цепях обратной связи одного из каналов, а также, неисправность LED линеек.

Использованы материалы статьи Павла Потапова, журнал «Ремонт & сервис» №2 2014 г.

vsyo-o-televizorah.blogspot.com

Ремонт блока питания пошагово с фото

Сгорание резистора могло произойти при долговременном превышении на нём номинальной мощность рассеивания. Сгоревший резистор был выпаян, а его посадочное место было зачищено:

Для замены резистора нужно узнать его номинал. Для этого был разобран заведомо исправный блок питания. Указанный резистор оказался с сопротивлением 1 Ом:

Далее по цепи этого резистора был обнаружен пробитый конденсатор с позиционным номером C6, прозвонка которого показала его низкое сопротивление, а следовательно и непригодность для дальнейшего использования:

Как раз пробой этого конденсатора и мог стать причиной сгорания резистора и дальнейшей неработоспособности всего устройства в целом. Этот конденсатор также был удалён со своего места, вы можете сравнить, насколько он мал:

Пробитый конденсатор соизмерим со спичечной головкой, вот такая маленькая деталь стала причиной поломки блока питания. Рядом с ним на плате, параллельно ему, установлен второй такой же конденсатор, который уцелел. К сожалению, конденсатора для замены не оказалось и все надежды легли на оставшийся второй конденсатор. А вот на место сгоревшего резистора был подобран резистор с нужным сопротивлением в 1 Ом, но не поверхностного монтажа:

Этот резистор был установлен на посадочное место сгоревшего, места пайки были зачищены от остатков флюса, а посадочное место пробитого конденсатора было покрыто лаком для лучшей изоляции и устранения возможности воздушного пробоя этого места:

После пробного включения блок питания заработал в нормальном режиме и индикаторный светодиод перестал мигать:

Впоследствии установленный резистор всё же был заменён на резистор поверхностного монтажа и на месте удалённого конденсатора был нанесён второй слой лака:

Конечно идеальным было бы установить и второй конденсатор, но даже и без него блок питания работает нормально, без постороннего шума и мерцания светодиода:

После включения адаптера в сеть был произведён замер выходного напряжения, оно оказалось в пределах нормы, а именно 11,9 Вольт:

На этом ремонт устройства можно считать завершённым, так как ему была возвращена работоспособность и его и дальше можно применять по назначению. Стоит отметить, что блок выполнен по весьма хорошей схеме, которую, к сожалению, не представилось возможным зарисовать.

На данный момент по быстрому внешнему осмотру можно выделить хороший сетевой и выходной фильтр, продуманную схемотехнику управления силовым транзистором и хорошую стабилизацию выходного напряжения. Физическое исполнение устройства тоже на высоком уровне, монтаж жёсткий и ровный, пайка чистая, использованы прецизионные радиоэлементы. Всё это позволяет получить устройство высокого качества с точно заданными параметрами и характеристиками.

Читайте больше о ремонте компьютерного блока питания

Из общих рекомендаций по поиску неисправностей, в первую очередь следует осуществить визуальный осмотр, обращая внимание на потемневшие участки платы или повреждённые радиоэлементы. При обнаружении сгоревшего резистора или предохранителя обязательно нужно прозвонить ближайшие детали, непосредственно соединённые с визуально повреждённой

Особенно опасны полупроводники и конденсаторы в высоковольтных цепях, которые в случае пробоя могут повлечь за собой необратимые последствия для всего устройства при многократном его включении без выявления полного списка повреждённых компонентов. При правильной и внимательной диагностике в большинстве случаев всё заканчивается хорошо и поломку удаётся устранить заменой повреждённых деталей на такие же исправные или близкие по номиналу и параметрам.

Видеоинструкция по ремонту импульсного блока питания:

Причины выхода из строя БП

Блок питания на телевизор представляет собой плату, на который находятся трансформаторы, предохранитель, конденсаторы, блок PFC, инвертор и дежурный БП, некоторые модели также оснащены диодным мостом. Поломка каждого из элементов платы может привести к полному выходу телевизора из строя. Неисправная техника может вести себя по-разному:

• Телевизор просто не включается и не подает никаких «признаков жизни».
• Происходит несколько попыток включения, после чего телевизор полностью отключается.
• Появляется шум со стороны задней стенки ТВ: треск, стук или свист.
• Не горит индикаторная лампочка.
• Телевизор произвольно отключается.
• Добиться нормального сигнала можно только многократного выключения/включения устройства.
• Происходит задержка изображения после включения.

Проблемы, связанные с качеством изображения или звука, зачастую не связаны с блоком питания. Основным симптом неисправного БП можно назвать невозможность включить телевизор.

Причин выхода из строя блока питания к телевизору на самом деле немало, причем в поломке далеко не всегда виноват пользователь или неправильная эксплуатация устройства. Наиболее распространенные причины неисправности, это:

• Перепады напряжения в сети. Резкий перепад оказывает куда более пагубное воздействие на радиоэлементы платы, чем просто повышенное или пониженное напряжение.
• Скачек тока. Как правило, современные квартиры и дома защищены автоматами, которые отключают питание электроприборов при достижении критической отметки силы тока. Но удар молнии во время грозы может спровоцировать резкий и неконтролируемый скачек показателей по току. Особенно к этому чувствительные старые LCD телевизоры.
• Неправильные условия эксплуатации. Работая во влажных условиях, на плату телевизора попадает влага, при резких перепадах температуры – на ней образуется конденсат. Влага может спровоцировать выход из строя отдельных элементов платы.
• Короткое замыкание. По аналогии с ударом молнии, КЗ провоцирует резкий скачек критических показателей силы тока. К сожалению, автоматы не всегда успевают защитить технику.
• Фактор времени. Все платы БК имеют накопительные элементы – конденсаторы. Со временем конденсаторы выходят из строя, вздуваются и это приводит к неисправностям блока питания телевизора. Повлиять на этот фактор невозможно.
• Кустарный ремонт. Если владелец техники недавно обращался за помощью к несертифицированным мастерам, велика вероятность что поломка вызвана именно их «ремонтом». После работы неквалифицированных специалистов могут оставаться «лишние детали», они могут допускать ошибки сборки и выполнять неправильные подключения.

Зная причину поломки, найти неисправность будет значительно проще, так как будет понятно, где искать проблему. Но, прежде чем приступать к ремонту блока питания телевизора, стоит провести полную диагностику и убедиться, что неисправность именно в БК.

Общие рекомендации по ремонту блока питания телевизора

Итак, пошаговая инструкция ремонт импульсного блока питания:

1. Включаем телевизор, убеждаемся, что он не работает, что индикатор дежурного режима не горит. Если он горит, значит дело, скорее всего, не в блоке питания. На всякий случай надо будет проверить напряжение питания строчной развертки.
2. Выключаем телевизор, разбираем его.
3. Проводим внешний осмотр платы телевизора, особенно участка, где размещен блок питания. Иногда могут быть обнаружены вспучившиеся конденсаторы, обгоревшие резисторы и другое. Надо будет в дальнейшем проверить их.
4. Внимательно смотрим пайки, особенно трансформатора, ключевого транзистора/микросхемы, дросселей.
5. Проверяем цепь питания: прозваниваем шнур питания, предохранитель, выключатель питания (если он есть), дроссели в цепи питания, выпрямительный мост. Часто при неисправном ИБП предохранитель не сгорает — просто не успевает. Если пробивается ключевой транзистор, скорее сгорит балластное сопротивление, чем предохранитель. Бывает, что горит предохранитель из-за неисправности позистора, который управляет размагничивающим устройством (петлей размагничивания). Обязательно проверьте на короткое замыкание выводы конденсатора фильтра сетевого питания, не выпаивая его, так как таким образом часто можно проверить на пробой выводы коллектор – эмиттер ключевого транзистора или микросхемы, если в нее встроен силовой ключ. Иногда питание на схему подается с конденсатора фильтра через балластные сопротивления и в случае их обрыва надо проверять на пробой непосредственно на электродах ключа.
6. Проверяем остальные детали блока — диоды, транзисторы, некоторые резисторы. Сначала проверку производим без выпаивания детали, выпаиваем только когда возникло подозрение, что деталь может быть неисправна. В большинстве случаев такой проверки достаточно. Часто обрываются балластные сопротивления. Балластные сопротивления имеют малую величину (десятые Ома, единицы Ом) и предназначены для ограничения импульсных токов, а также для защиты в качестве предохранителей.
7. Смотрим, нет ли замыканий во вторичных цепях питания — для этого проверяем на короткое замыкание выводы конденсаторов соответствующих фильтров на выходах выпрямителей.

Включаем. На этом этапе возможны три варианта:

1. Лампочка ярко вспыхнула, затем притухла, появился растр. Или загорелась индикация дежурного режима. В обоих случаях надо замерить напряжение, питающее строчную развертку — для разных телевизоров оно различно, но не больше 125 Вольт. Часто его величина написана на печатной плате, иногда возле выпрямителя, иногда возле ТДКС. Если оно завышено до 150–160 Вольт, а телевизор находится в дежурном режиме, то переведите его в рабочий режим. В некоторых телевизорах допускается завышение напряжений на холостом ходу (когда строчная развертка не работает). Если в рабочем режиме напряжение завышено, проверьте электролитические конденсаторы в блоке питания только методом замены на заведомо исправный. Дело в том, что часто электролитические конденсаторы в ИБП теряют частотные свойства и на частоте генерации перестают выполнять свои функции несмотря на то, что при проверке тестером методом заряда-разряда конденсатор вроде бы исправен. Также может быть неисправна оптопара (если она есть) или цепи управления оптопарой. Проверьте, регулируется ли выходное напряжение внутренней регулировкой (если таковая имеется). Если не регулируется, то надо продолжить поиск неисправных деталей.
2. Лампочка ярко вспыхнула и погасла. Ни растра, ни индикации дежурного режима не появилось. Это говорит о том, что импульсный блок питания не запускается. Надо измерить напряжение на конденсаторе сетевого фильтра, оно должно быть 280–300 Вольт. Если его нет — иногда ставят балластное сопротивление между мостом сетевого выпрямителя и конденсатором. Еще раз проверить цепи питания и выпрямителя. Если напряжение занижено, может быть оборван один из диодов моста сетевого выпрямителя или, что встречается чаще, потерял емкость конденсатор фильтра сетевого питания. Если напряжение в норме, то нужно еще раз проверить выпрямители вторичных источников питания, а также цепь запуска. Цепь запуска у простых телевизоров состоит из нескольких резисторов, включенных последовательно. Проверяя цепь, надо измерять падение напряжения на каждом из них, измеряя напряжение непосредственно на выводах каждого резистора.
3. Лампочка горит на полную яркость. Немедленно выключите телевизор. Заново проверьте все элементы. И помните — чудес в радиотехнике не бывает, значит вы где-то что-то упустили, не все проверили.

Прядок диагностирования и устранения неисправностей

Общий порядок диагностирования и устраненияобнаруженных неисправностей сводится к следующей последовательности ремонтныхопераций:

1. Все конденсаторы, внешний вид которых вызывает хоть какие-то подозрения, необходимо сразу же заменить.
2. При нарушении работы блока дежурного режима следует проверить напряжения 5 Вольт на управляемом стабилитроне.
3. Если на выходе этого узла напряжение на фильтрующих конденсаторах отсутствует или его значение сильно занижено – это значит, что нарушен режим работы.
4. Для его восстановления потребуется убедиться в исправности всех линейных элементов схемы.

Дополнительная информация: Ихработоспособность проверяется с помощью того же тестера без полного выпаиванияиз платы блока.

Для этого достаточно выпаятьтолько один контакт «подозрительного» резистора или конденсатора. Выявленные сгоревшиеэлементы удаляются из платы полностью и заменяются новыми. При обнаружении некачественнойпайки следует залудить это место с флюсом, а затем убедиться, что контактнаяножка надежно закреплена в зоне фиксации.

О восстановлении работоспособности схемы дежурного режима свидетельствует появление напряжения 5 Вольт, а также загорание красного светодиода на лицевой панели телевизора (фото сверху).

При каждой очередной заменедругих «подозрительных» элементов следует сразу же проверять произошедшие навыходе БП изменения. О восстановлении функции рабочего режима, например, судятпо нормальному включению телевизора и появлению на его экране изображения извука.

В заключение обзора отметим, что выявлениеи устранение неисправностей импульсных блоков питания, входящих в составсовременных телевизионных приемников – это совсем непростая процедура. Онатребует наличия специальной измерительной аппаратуры и некоторых навыков времонте электронной техники. Если вы затрудняетесь самостоятельнодиагностировать причину отказа телевизора – лучше всего пригласитьтелемастера-профессионала. При нынешней, сравнительно невысокой стоимости наремонт телевизионной техники, это позволит сэкономить время и не расходоватьпопусту свои силы.
