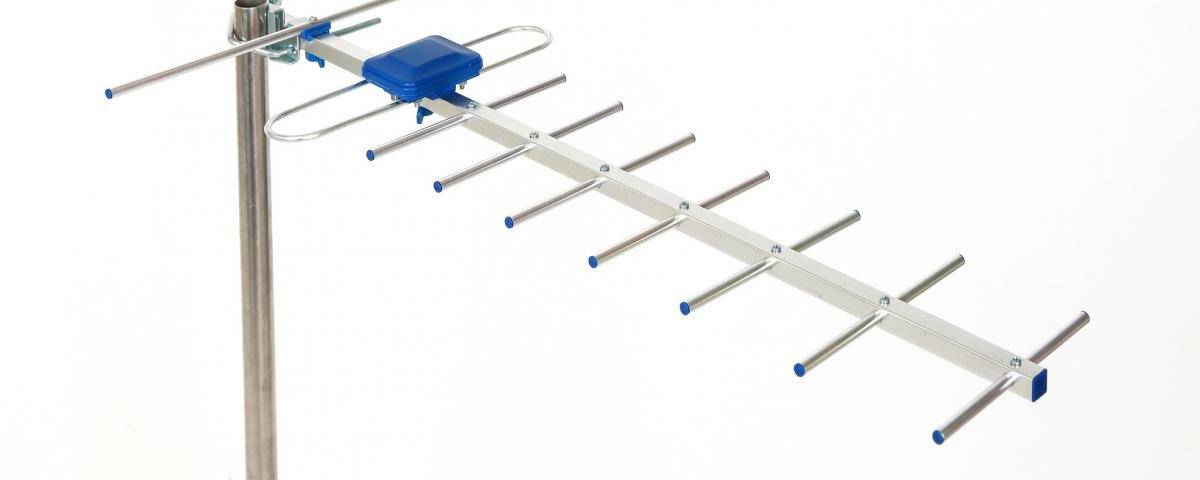

Ремонт антенны телевизора

Как проверить сигнал ТВ-антенны

Это очень частая ошибка спутниковых систем. Вроде бы работало оборудование нормально, но в один прекрасный момент, при включении телевизора, на экране появляется окошко с надписью «Нет сигнала».

Для проверки уровня спутникового сигнала следует зайти в настройки ресивера:

• Открыть «Меню» — «Настройки» — «Пароль» — «0000» — «Ручной поиск».
• Должны появиться 2 шкалы: мощность и качество сигнала.
• Если обе показаны в цвете и процентах, значит, трансляция временно отсутствует или прекращена подписка.
• Нулевое значение обоих вариантов означает наличие проблемы.
• Следует перезагрузить устройство (выключить на 1–2 минуты и снова включить).
• Если ничего не изменилось, взять тарелку руками и поворачивать её, ища спутник, по горизонтали. Двигать тарелку следует с промежутком 1–2 градуса (при необходимости ослабляя крепежи) с перерывами в 3–5 секунд, для обработки цифрового сигнала. Для такой процедуры нужен помощник, который будет следить за изменениями в сигнальной шкале на телевизоре.
• Если всё без изменений, следует ловить сигнал по вертикали. Для этого тарелку нужно нагибать вверх и вниз, по тому же принципу, что и по горизонтали.
• При появлении сигнала в той или иной плоскости следует ослабить крепёжные винты и подстроить антенну.

ВАЖНО. При установке нового оборудования, можно визуально обследовать соседские ТВ-антенны, то есть узнать провайдера, и в какую сторону они повёрнуты

Так не придётся узнавать местоположение населённого пункта, название и координаты спутника на орбите и делать расчёты.

Факторы, влияющие на качество сигнала

Если каналы показывают, но прием сигнала оставляет желать лучшего, крайне не рекомендуется продолжать просмотр. Это небезопасно для зрения и психики.

Характеристика некачественного сигнала неисправной ТВ-антенны:

• помехи, рябь, шум,
• сбои, смещение, скачки, временное исчезновение изображения,
• невозможность настроить каналы.

Эти же неполадки, при условии, что антенна исправна, говорят о поломках внутри телевизора. Вероятно неисправны:

Не стоит забывать о необходимости учитывать погодные условия во время приема ТВ-сигнала.

Негативным образом на работу антенны влияют:

Все знают, что во время грозы антенны притягивают молнию. Но грозовой разряд выводит из строя усилитель только тех антенн, которые изначально были неверно установлены.

Заметьте, что сам телевизор сломаться только из-за прямого попадания в антенну мощной молнии.

Внимание! Если ваша антенна не стоит на земле, ее нужно заземлить. Проверьте заземление

Если его нет, пригласите телемастера для переустановки антенны.

Во время грозы многие выдергивают штекер антенны из телевизора, надеясь обезопасить технику. В то время как намного правильнее замыкать оплетку с центральным проводом.

Если просто выдернуть штекер во время грозы, то при следующем подсоединении его к ТВ-приемнику, может проскочить мощный разряд. Это смертельная опасность!

Телевизионный сигнал портится и у телевизора, который находится слишком близко или, напротив, далеко от источника своего распространения. Этот фактор также нужно учесть во время поиска причин неисправности антенны.

В современной жизни человека телевидение занимает особое место. Достаточно трудно представить себе повседневность без просмотра любимых сериалов и передач. Однако здесь следует понимать, что показ совершается за счет приема сигнала, который поставляется к преемнику антенной. В данном случае может использоваться любой источник трансляции, однако факт в том, что все они могут выйти из строя. Если плохо показывает телевизор от антенны, то причиной, почему отсутствует сигнал, может быть различное обстоятельство. Здесь необходимо рассмотреть подробно, как осуществляется ремонт антенны от телевизора самостоятельно без помощи соответствующего специалиста.

Как проверить ресивер спутниковой антенны

Перед тем как приступить к следующей попытке проверить антенну, лучше ещё раз попробовать предыдущие этапы. Возможно, где-то была допущена ошибка. Если же ничего не помогает можно проверить ресивер на исправность.

1. Сначала следует зайти в ручные настройки и записать параметры для спутника этого провайдера.
2. Затем, взять устройство и подключить к другому спутниковому телевидению.
3. После чего, в меню выбрать ручной поиск, где найти нужный спутник и выставить уже записанные параметры.
4. Если обе шкалы цветные и в числовом значении, значит, ресивер исправен, иначе его придётся сдать в ремонт.

В любом случае не стоит сразу же кидаться и покупать неисправный элемент или вызывать мастера. Лучше попытаться пройтись по каждому пункту проверки телевизионной антенны 2–3 раза. И только тогда можно делать какие-то выводы.

Если после включения телевизора, вы видите на его экране лишь надпись NO SIGNAL, становится понятным — возникли проблемы с антенной.

Также о неисправности антенны (хотя причины могут быть и не в ней) подскажет некачественный сигнал.

Во многих случаях владельцам телевизионных приемников удается решить проблемы с антенной собственноручно. Другой вопрос — грамотность предпринимаемых действий и их безопасность.

Как правильно ремонтировать антенну и когда без помощи телемастера не обойтись?

Нет ТВ-сигнала

Если на экране нет изображения, то причина может быть проста — отсутствует ТВ-сигнал. Это случается из-за того, что срабатывает защита шумоподавления и прибор переключается в состояние режима ожидания. Можно попробовать решить проблему самому и вывести ТВ из режима ожидания. Если это сделать не получилось, то самостоятельный ремонт телевизора нежелателен, лучше отнести его к мастеру.

Таким образом, решение о самостоятельном ремонте телевизионного устройства нужно принимать после оценки уровня своих знаний и умений в этом вопросе. Если вы чувствуете себя неуверенно для выполнения поставленной задачи, то лучше обратитесь к мастерам сервисного центра.

Ремонт плазменных и ЖК-телевизоров

При собственноручном ремонте плазменных телевизоров нужно соблюдать максимальную осторожность, чтобы избежать ухудшения состояния агрегата. В жидкокристаллических (ЛСД) телеприемниках подсветка производится за счет флуоресцентных или люминесцентных ламп, а в ЛЕД применяются светодиоды

Ремонт импортных ЖК-телевизоров Samsung, Sharp, Thomson, Panasonic аналогичен. А потому порядок их ремонта единый, и он таков:

1. Если не получается включить монитор, то первым делом стоит проверить, снабжается ли подсветка электропитанием.
2. Выключаем агрегат из розетки.
3. Независимо от марки ТВ нужно снять заднюю панель, отвинтив шурупы.
4. Далее снимаем с матрицы провода сетевого питания.
5. Чтобы проверить работоспособность проводов, подключаем к контактам обыкновенную 100-ваттную лампу накаливания.
6. Современные ТВ зачастую имеют несколько источников подсветки, а поэтому необходимо осуществить проверку каждого из них.
7. При тестировании полностью снимается матрица, лампа подключается к контактам, а провод питания — к сети.
8. Если лампа горит — провод исправен, если нет — необходимо заменить кабель или же отремонтировать отдельные нити.

Как отремонтировать антенну

Антенная служба Москвыпринимает заявки на вызов антенщика
на дом для ремонта, подключения и настройки телевизионных антенн.

Квалифицированный
антенный мастер оперативно выезжает на обслуживание всех
районов Москвы и ближайшего Подмосковья. Срок выполнения заявок – в день
вызова, или на следующий день.

Самостоятельный ремонт антенны после строительных работ в квартире

Наконец-то закончен ремонт в квартире!
Закончены шум, пыль, неудобства,
скитания по родственникам. Расставлена мебель, садимся на любимый диван.
Включаем телевизор, как-раз начинается любимая телепередача и … . А домашнюю
антенну мы не проверили …

К сожалению, это случается очень часто. Что же делать, если телевизоры работают плохо и ремонт антенны
необходим, как улучшить изображение? Неужели надо заново прокладывать по
квартире антенный кабель, штробить стены, штукатурить, красить? И как отремонтировать телевизионную антенну самостоятельно?
Ремонт антенныбез нарушения состояния квартиры, наша
антенная служба выполнит!

Замечательно, если в вашей квартире предусмотрен антенный
щиток – небольшой, замаскированный в стену люк, в который входит телевизионный
антенный кабель из общего коридора. Это значительно упрощает диагностику. В таком щитке
устанавливают “краб”, количество его выходов
соответствует количеству антенных розеток. Если в вашей квартире
такого щитка нет, значит антенный сигнал разведён через проходные антенные
розетки, которые необходимо проверить. На работу антенны
влияет качество антенных розеток
( к сожалению, цена далеко не всегда говорит о качестве). Очень хорошо,
если заменён антенный кабель на современный типа RG-6, его разновидности
приведены в разделе
Телевизионный кабель. Это проще, но в большинстве случаев, даже самостоятельно, можно добиться хорошего ремонта
антенны и со старым кабелем.

Из практики ремонта антенны

Прежде всего
необходимо проверить сигнал на входе в квартиру
– коллективная антенна работает отлично. Дальнейшая проверка антенны
показала, что тв сигнал на телевизор Sony приходит через проходную
антенную розетку в комнате, и именно из-за неё антенна работает плохо.Как отремонтировать антенну – произвести замену антенной розетки.

Ремонт телевизионной антенны можно произвести путём установки бочковых соединений
и маскирующих элементов. В результате был получен хороший антенный сигнал
и чёткое изображение на всех телевизорах без нарушения внешнего вида в
квартире.

В продаже имеются кабельные тестеры трассоискатели, позволяющие находить
место обрыва или замыкания различных кабелей, однако точность измерения, указываемая в приборах высшей ценовой
категории составляет 0.5 метра. Точку, в которой произошёл обрыв кабеля
такие приборы не укажут. И уж если есть желание делать крупное вскрытие на стене, то проще и надёжнее проложить новый
кабель и замаскировать его.
Также из практики известно, что наиболее частой проблемой, остающейся
после нерадивых строителей, является не обрыв или замыкание кабеля, а его
сильное ослабление в местах не правильного соединения, спрятанных за подвесными
потолками или заштукатуренных в стене, и место их нахождения кабельными
тестерами не найти.
Как же выйти из положения? На помощь приходит чутьё и опыт квалифицированного
мастера. В подавляющем большинстве случаев удаётся улучшить качество изображения
телевизоров без нарушения произведённых строительных работ в квартире.

Как проверить ресивер спутниковой антенны

Перед тем как приступить к следующей попытке проверить антенну, лучше ещё раз попробовать предыдущие этапы. Возможно, где-то была допущена ошибка. Если же ничего не помогает можно проверить ресивер на исправность.

1. Сначала следует зайти в ручные настройки и записать параметры для спутника этого провайдера.
2. Затем, взять устройство и подключить к другому спутниковому телевидению.
3. После чего, в меню выбрать ручной поиск, где найти нужный спутник и выставить уже записанные параметры.
4. Если обе шкалы цветные и в числовом значении, значит, ресивер исправен, иначе его придётся сдать в ремонт.

В любом случае не стоит сразу же кидаться и покупать неисправный элемент или вызывать мастера. Лучше попытаться пройтись по каждому пункту проверки телевизионной антенны 2–3 раза. И только тогда можно делать какие-то выводы.

Ремонт блоков питания

Если ЖК-телевизор не получается включить и одновременно нет индикации (или она включается только на определенное время и далее самостоятельно выключается), то проблема, скорее всего, в блоке питания.

Схему ремонта ТВ марки Самсунг, описанную ниже, можно применять ко всем жидкокристаллическим телевизорам:

1. Вскрыть заднюю панель устройства при помощи отвёртки.
2. Снять крышку. С левой стороны будет расположен БП, а с правой — материнская плата.
3. Плата блока питания имеет верхний и нижний трансформаторы. Проверку начинаем с последнего из перечисленных, поскольку он отвечает за дежурный режим.
4. Необходимый нам трансформатор должен давать напряжение 5 В. Чтобы измерить напряжение, нужно найти провод. Для этого смотрим маркировку или же схему: на требуемом проводе будет обозначено «5 В».
5. Сначала необходимо измерить обрыв цепи. Для это нужно подсоединить один щуп к найденному контакту, а второй — к диодному катоду (расположен на радиаторе). Ставим на прозвон: если звуковой сигнал есть, значит, обрыв отсутствует.
6. После этого один щуп мультиметра нужно подключить к панели телевизора, а второй — оставить на прежней локации. Включаем экран в сеть и начинаем процесс замера напряжения. Если прибор показывает напряжения меньше, чем 5 В, значит, ТВ функционирует не на полную мощность и вероятнее всего высох конденсатор.
7. Перепаиваем элементы, которые вышли из строя. Для этого предварительно нужно изъять плату и отсоединить шлейф матрицы.
8. Устанавливаем блок обратно и производим сборку аппарата. После этого экран должен работать.

Принимает ли такая антенна цифровое ТВ

Физической разницы между цифровым и аналоговым телевидением нет, отличие только в принципе кодирования информации, передаваемой по каналу. Следовательно, если раньше можно было ловить передачи в ДМВ-диапазоне, точно так же будет работать и цифровое телевидение через коллективную антенну.

Изменения касаются только конечных пользователей: чтобы смотреть телевизор дальше, потребуется самостоятельно приобретать нужные устройства. К ним относятся телевизоры, поддерживающие стандарт DVB-T2 и цифровые ресиверы.

Поэтому с общедомовыми крышными антеннами все просто:

• если она дециметровая (ДМВ) или всеволновая, то без проблем сможет принимать и цифровое ТВ.
• если это старая метровая (МВ), то при попытке настроить телевизор на прием «цифры» он будет показывать лишь надпись: «Нет сигнала». В этом случае нужно обращаться в обслуживающую компанию и требовать разъяснений.

В многоэтажных домах на крыше устанавливается сразу 2-3 приемника, которые ловят отдельно аналоговые и цифровые диапазоны. Затем сигналы суммируются, усиливаются и раздаются поквартирно на дом или подъезд через единый кабель.

Пошаговая инструкция по ремонту блока питания телевизора

Блоки питания современных телевизоров имеют, как правило, типовую схему. Имеющиеся различия сводятся лишь к размерам электронных элементов и выходной мощности. В связи с этим диагностика и ремонт происходят по одной методике.

Типовая схема блока питания зарубежного телевизора:

Необходимые инструменты и материалы

Для ремонта следует запастись инструментами и материалами, без которых качественно устранить неисправность не получится:

• паяльник, имеющий регулируемую мощность;
• припой, спирт (очищенный бензин), флюс;
• удалитель расплавленного припоя;
• отвертки в наборе;
• кусачки (бокорезы);
• пинцет;
• тестер (мультиметр);
• лампа 100 ватт.

Начиная ремонт блока питания телевизора, необходимо иметь под рукой принципиальную схему модели (при отсутствии таковой ее можно скачать в Интернете на официальном сайте производителя).

Пошаговая инструкция по устранению неисправности блока питания

Соблюдая последовательность схемы проверки и устранения неисправности, можно обнаружить и отремонтировать основные повреждения блока питания телевизора:

1. Проверяем питающий шнур, розетку и/или удлинитель на отсутствие повреждений.
2. Разбираем телевизор и освобождаем электронную плату.
3. Осматриваем платы блока питания, выявляя, есть ли вздувшиеся конденсаторы, лопнувшие корпуса, обугленные резисторы.
4. Проверяем пайки, особенно пропайку контактов импульсного трансформатора.
5. Если не получилось визуально выявить поврежденный элемент, последовательно тестируем предохранители, диоды, электролитические транзисторы и конденсаторы. Однако установить поломку управляющих микросхем возможно лишь косвенно – когда нет питания, а все дискретные элементы исправны. На практике случается, что при неработающем модуле питания остается целым предохранитель. Подобное обстоятельство может указывать на проблему с транзистором генератора высокочастотных импульсов.
6. Проверяем, не выпаивая из платы, нет ли обрыва балластного сопротивления, короткого замыкания высоковольтного фильтрующего конденсатора, перегорания (пробоя) выпрямительных диодов.
7. Выявив поврежденный элемент, производим его замену.
8. Если неисправность диагностируется при нагревании телевизора, устранить ее можно, охладив неисправный элемент с помощью смоченной в спирте или ацетоне ватной палочки. Если неизвестно, какая конкретно деталь является причиной, можно спровоцировать проявление неисправности, нагревая тот или иной элемент паяльником.
9. Проводим проверку сделанного ремонта. Устанавливаем лампу на место предохранителя, включаем телевизор в сеть. Если лампочка загорается и тухнет, светит индикатор, виден растр на экране, первым делом производим замер напряжения строчной развертки. Если оно завышено, проверяем и заменяем электролитические конденсаторы. Такое же поведение наблюдается и при выходе из строя оптронных пар.
10. Если при вспыхивающей и гаснущей лампочке индикатор молчит, растра нет, это указывает на проблему запуска генератора импульсов. Проводим проверку уровня напряжения на электролитическом конденсаторе фильтра высоковольтной части. Если она показывает не более 279 вольт, ищем причину в пробитых диодах выпрямительного моста либо утечки конденсатора. Если напряжения нет совсем, проводим повторную проверку цепей питания. Также нужно протестировать все диоды выпрямителя высокого напряжения.
11. При сильном свечении лампы сразу же отключаем телевизор от сети. Вновь тестируем все электронные элементы.

Ремонт блока питания телевизора Samsung UA32EH4003:

Watch this video on YouTube

Как происходит пошаговая диагностика неисправности блока питания телевизора и как осуществляется ремонт этого устройства, рассказывается в этом обучающем видеоролике:

Watch this video on YouTube

Ремонт импульсных блоков питания телевизоров:

Watch this video on YouTube

Выход из строя блока питания – одна из частых причин поломки телевизора. Руководствуясь пошаговой инструкцией, можно провести ремонт самостоятельно. При отсутствии достаточной практики и теоретических знаний лучше сразу обратиться в ремонтную мастерскую, чтобы избежать возникновения более серьезных проблем.

Электрическая принципиальная схема блока питания с адаптером

Показанный на фото выше адаптер собирается по классической схеме. Переменное напряжение сети 220 В поступает на Т1 (трансформатор), который в свою очередь снижает его до 12 В – 15В. VD1-VD4 (диодный мост) выполнят функцию выпрямителя напряжения. Для сглаживания пульсаций применен конденсатор С1. После чего получается постоянное напряжение, значение которого около 16 В. Затем оно поступает на DA1 (интегральный стабилизатор).

На элементах C3, L1 выполнен LC-фильтр. Он установлен на входе приемника. Он исключает пропадание постоянного напряжения и потерю видеосигнала.

L1 (дроссель) предотвращает протекание высокочастотного сигнала на схему блока питания. При этом, постоянный ток свободно поступает на центральную жилу кабеля телевизора, который идет от усилителя. C3 (конденсатор) не дает протекать постоянному току от источника питания к входу телевизора. Потерь сигнала в этом случае нет.

Для самостоятельного изготовления блока питания, можно применять детали различного типа. Трансформатор можно применить любой с напряжением на выходе 15-18 В. Это обусловлено тем, что антенный усилитель не превышает потребление тока более 2 Вт и 150 мА. В качестве дросселя можно использовать отрезок диэлектрика, например текстолита, ширина которого 5 мм. На него наматывается от 25 до 30 витков медного эмалированного провода.

Нерабочий пульт ДУ

Прежде чем начинать ремонт телевизора своими руками, следует проверить, работают ли батарейки от пульта. Если они сели, необходимо их заменить.

Загрязнённые контакты под кнопками. Чтобы устранить эту проблему, нужно самому разобрать пульт и протереть контакты, после — собрать ПДУ обратно.

Поврежден кварцевый излучатель. Это могло случиться, если пульт падал. А значит, его нужно просто заменить, поскольку в данной ситуации излучатель не ремонтируемый.

На пульт ДУ попала жидкость, или же он полностью быт залит водой. Чтобы устранить неисправность, нужно разобрать и просушить пульт. Если после этого ПДУ не начал работать, то нужно его заменить.

Измерение ТВ сигнала в СКТВ

Для выполнения измерений основных характеристик телевизионного сигнала в СКТВ (система кабельных телевизионных сетей или СКС система кабельных сетей) потребуется генератор сигналов, анализатор спектра и цифровой осциллограф.

К таким измерениям относятся:

• Уровень импульсных шумов. Выполняется методом накопления разверток, по характеристикам которых с помощью специального ПО, рассчитывается такие характеристики выходного сигнала, как ширина и амплитуда импульсов, а также их периодичность. Подобные измерения проводится совместно с фиксацией уровня суммарной помехи. Развёртка должна фиксироваться с интервалом 2-8 секунд;
• Уровень суммарной помехи. Такие измерения выполняются с помощью спектроанализатора путём фиксации данных спектрального анализа помехи, и производятся с интервалом 8-10 секунд. Тестирование проводится в течение восьми часов. При этом полоса пропускания прибора устанавливается:
• по промежуточной частоте на 30 кГц;
• по видео на 10 кГц;
• детектор выводится в пиковый режим.

С помощью соответствующего ПО отстраивается спектральная мощность и определяется соотношение уровня мощности сигнала и суммарной помехи для отдельно взятого канала;

• Определение АЧХ тракта. Определение этих характеристик основано на методе анализа искажений тестового сигнала определенной формы, поданного импульсным генератором на вход тракта. Для выполнения таких измерений необходимо наличие следующего оборудования:
• Генератор импульсов, используемый в качестве источника тестируемого сигнала;
• цифровой высокочастотный осциллограф (с полосой до 50 МГц), укомплектованный интерфейсом для передачи полученной информации;
• устройство для хранения полученных результатов, подключенное к осциллографу.

Сопротивление на входе и выходе используемых устройств должно соответствовать показателю — 75 Ом.

Комментарии

Поменял регистратор и нет изоброжения с камер

Да именно такие проблемы зачастую и возникают с системами. У нас и люди такие, сами технику портят, особенно когда камеры устанавливаются в местах общественного пользования, лучше устанавливать все вне зоны досягаемости от людей.

У нас визуально всё нормально. Буду проверять тестером

Благодаря вам и вашим рекомендациям, муж быстро нашёл нашу неисправность. Удачи вам и хороших клиентов.

У нас был повреждённый кабель. Пришлось вызывать специалистов. Мастера в короткий строк устранили эту проблему, заменив кабель.

Спасибо за статью. Полезная информация. Действительно, банальный обрыв кабеля часто становится причиной неисправности в системах видеонаблюдения.
