Устройство термопота
Термопот по своей сути, это электрический чайник совмещенный с термосом. В отличии от электрочайника в конструкцию термопота добавили дополнительный ТЭН, используемый для подогрева воды и контроллер управляющий его работой и поддержанием температуры в пределах 75º — 95º C. Во многих термопотах, кроме того, установлен насос для подачи воды. Бак для нагрева воды закрыт кожухом, который защищает от ожогов и служит внешней оболочкой термоса, снижая расход электричества на поддержание температуры. Если кожух изготовлен из металла, он заземляется (см. электрическую схему) для защиты от поражения током. Все основные узлы термопота размещены в основании корпуса.
Электрическая схема термопота
Принципиальная электрическая схема термопотов различных моделей и производителей несущественно отличается от приведенной ниже:
Схема термопота с одним датчиком температуры (рис. 1)
Принципиальная электрическая схема термопота с двумя датчиками температуры (рис. 2)
Детали и узлы используемые в термопоте:
Водяная помпа — электродвигатель с крыльчаткой в герметичном корпусе, при включении подает воду к носику термопота. Питание 12в постоянного тока. Крепится с помощью кронштейна винтами к корпусу через силиконовую прокладку, что защищает мотор от перегрева. Сама крыльчатка крутится за счет магнита, очень интересная конструкция, магнит на валу моторчика вращает крыльчатку с аналогичным магнитом.

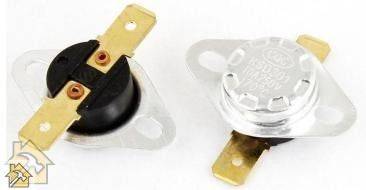

Датчик температуры (термовыключатель) — нормально замкнут, при достижении необходимой температуры (95º — 125ºC) размыкает контакты. Рассчитан на коммутацию 10А 250В. Крепится к поверхности бака с помощью винтов, для лучшего теплового контакта используется термопаста, типа КПТ-7.
ТЭН термопота — нагревательный элемент состоящий из двух ТЭНов (кипячение, подогрев) крепится в основании бака.Сопротивление ТЭНа подогрева 650-700 Ω, ТЭНа кипячения 65-90 Ω.
Принцип работы электрического термопота
ТЭН подогрева воды включен постоянно, при понижении температуры в баке до 75º (например, если долить холодной воды) включается ТЭН кипячения. Когда температура достигает 95º, термопот отключает режим кипячения и переходит в режим подогрева. Потребляемая мощность в режиме подогрева ≈70ватт, в режиме кипячения 1000 — 2500 ватт, в зависимости от модели термопота.
В случае выкипания воды в баке, температура резко возрастает и когда достигает 125º термовыключатель (F1 рис.1, FU1 рис.2) разрывает цепь питания термопота, до понижения температуры.
Основные неисправности термопота и способы устранения
Термопот не включается
- При включении термопота не включается режим кипячения, водная помпа работает. Вышел из строя ТЭН кипячения, прозвонить, заменить если вышел из строя. Неисправно реле K1 (рис.1,рис.2). Возможен обрыв цепи питания ТЭНа кипячения.
- При включении термопота не включается режим кипячения, водная помпа не работает.Проверить датчики температуры (F1 рис.1, FU1 или SF2 рис.2). Возможно поврежден провод или вилка шнура питания. Возможен обрыв проводки в цепи питания.
Термопот часто включается в режим кипячения
Вышел из строя ТЭН подогрева воды, прозвонить, заменить если вышел из строя. Возможен обрыв цепи питания ТЭНа подогрева.
Термопот долго закипает. Вышел из строя ТЭН кипячения, прозвонить, заменить если вышел из строя. Неисправно реле K1 (рис.1,рис.2). Возможен обрыв цепи питания ТЭНа кипячения.
Что такое термопот
Термопот — это электрический чайник с теплосберегающим корпусом и помпой для подачи воды и функцией поддержания заданной температуры. То есть, это комбинированный бытовой прибор, который не только кипятит воду, но и поддерживает её температуру на заданном уровне.
Термопот — это «помесь» электрического чайника и термоса с помпой
Итак, функции термопота — подогреть /вскипятить воду и поддерживать её температуру. Чтобы уменьшить затраты на поддержание температуры, корпус делают с изоляцией. Правда, она не вакуумная, как в хороших современных термосах, а воздушная. Так что потери всё-таки больше чем в термосе. Но этот прибор удобен там, где часто нужна горячая вода.
Такое назначение отражается в названиях. Термопот — это транслитерация с английского termo-pot. Где termo — переводим как подогрев, а pot — это горшок или чайник. Ещё можно встретить такие названия, как термос с подогревом, электротермос, чайник-термос, чайник с поддержанием температуры, термочайник.
Встречаются бытовые термопоты на 2–6 литров. Есть и с большей ёмкостью для воды, но они обычно применяются уже в кафе, ресторанах, стоят в офисах и т. д. Для снижения затрат на поддержание температуры воды корпус имеет две стенки с воздушным зазором. Так что даже двухлитровый вариант имеет довольно большие размеры. Удерживать и переворачивать его, чтобы налить воду совсем неудобно. Потому термопоты снабжают помпами для подачи горячей воды.
Помпа может быть электрической или механической. Регулятор температуры ступенчатый или плавный. Есть также модели с электронным управлением (кнопки или се́нсорная панель). В таком случае может быть и пульт дистанционного управления.
Часто встречаемые неисправности
Что может не работать и как понять причины.
- На дисплее не горит ни одна индикаторная лампочка, чайник не включается. Проверяем сетевой шнур и каждое соединение проводов. Также проверяем терморегулятор, предохранитель, управляющий модуль.
- При нажатии на кнопку не подается вода в чашку. Причина в помпе.
- Не работает вторичное кипячение, термос не греет воду. Проверяем питающий модуль электрической платы.
- Основное кипячение не работает. Проверяем терморегулятор.
- Работает только подогрев. Проверяем тэн на кипячение.
Теперь немного подробнее – как это проверить и что можно сделать, чтобы все по новой заработало.
Микросхема

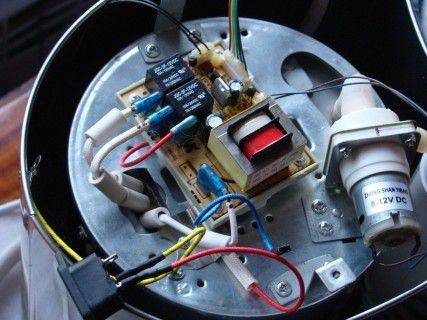

В любом термопоте есть два модуля. Один для питания, другой для управления. Просматриваем детали на гетинаксовых платах, а сами платы проверяем на наличие микротрещин. Сгоревшие детали обугливаются, конденсаторы вздуваются.
Детали можно выпаять и заменить рабочими. Трещинки запаять паяльником. Если замененная деталь снова сгорает, то значит где-то короткое замыкание и менять придется целый блок.
Нагревательные элементы
Чтобы проверить состояние тэна его сначала нужно выпаять, а затем уже прозвонить. Если он все-таки сгорел, то починить нагревательный элемент своими руками сложно. Легче заменить на новый.
Не качает воду, не работает насос
Может не качать воду из-за элементарного засора.
Нетрудно устранить такую поломку, разобрав и почистив:
- Снимите с насоса шланги, отсоедините помпу.
- Открутите крыльчатку от корпуса.
- Уберите накипь на крыльчатке.
- Снимите крыльчатку, почистите магнит от грязи.
- Если после чистки насос продолжает не работать, то возможно на двигателе перегорела обмотка, тогда придется купить новый насос. Устанавливая шланги обратно на патрубки, надежно закрепите их хомутами, чтобы исключить подтекание.
Не включается или не отключается
Бывает, что термопот не отключается после закипания. А бывает при включении мигнет и сразу гаснет индикатор. В обоих случаях нужно проверять термовыключатели. В нормальном положении контакты термовыключателя замкнуты. При достижении максимальной температуры они размыкаются. При понижении температуры в среднем на 20 градусов контакты снова замыкаются.
Проверяют термовыключатель тестером. Для этого его надо отсоединить. При комнатной температуре тестер должен показать 0 Ом. Если выключатель опустить в кипящую воду, то – бесконечность. В случае других показаний деталь требуется заменить. Еще надо проверить не высохла ли термопаста, которую применяют для лучшего контакта с поверхностью.
На случай если не сработает защита термовыключателя, то существует термопредохранитель, который разомкнет цепь при температуре от 110 до 150 градусов. Иногда на нем просто не восстанавливается контакт, тогда необходимо заменить предохранитель.
По окончании работ проверьте электробезопасность отремонтированного прибора. На корпус не должно выходить никаких контактов, кроме заземления!
Мы рассмотрели случаи ремонта, с которыми можно справиться без специалиста. В более сложных случаях, а тем более, когда вы не можете понять, что случилось с вашим чудо-чайником, нужно нести его в сервисный центр. Перед ремонтом узнайте, сколько он будет стоить. Возможно лучше купить новый умный чайник.
Разборка термопота
Любое отклонение от нормальной работы прибора можно назвать поломкой, требующей ремонта.
Следующим шагом проверьте термовыключатель в дне корпуса при помощи обычного бытового тестера. Исправный выключатель не имеет бесконечное сопротивление. Нерабочий узел просто замените на новый, а заказать его проще всего через интернет.
Отсоединить насос можно только после отсоединения подводящей трубки и откручивания крепящих болтов. Просмотрите его на предмет засорения – часто достаточно прочистить крыльчатку и магнит, чтобы дать насосу вторую жизнь.
Также стандартный термопот, например, Polaris или Boch, имеет не один, а несколько термовыключателей, из которых один нужен, чтобы контролировать температуру воды, а второй защищает прибор от включения, если он пустой. Термовыключатель расположен так, чтобы стенки бака и фланца плотно контактировали. Для контакта применяется специальная термопроводящая смазка.
Профилактика
Чтобы термочайник проработал многие годы и был постоянно в исправном состоянии, следует регулярно проводить профилактические работы.
- Раз в два месяца кипятить раствор лимонной кислоты или уксуса. После этого следует тщательно промывать колбу под проточной водой.
- Раз в полгода желательно делать разборку прибора для удаления всего внутреннего мусора и механического вычищения осадка, с которым не справилась кислота. Попутно нужно проверять все контакты на целостность.
Термопот будет служить долгие годы без серьезных нарушений в работе при эксплуатации согласно инструкции, бережном обращении и периодической профилактике.
Помпа не качает воду
Часто возникающая проблема — поттер перестаёт подавать горячую воду. Наливать её черпаком малоприятная перспектива. А без подачи воды устройство превращается в обычный электрочайник с улучшенной теплоизоляцией. Ремонт термопота в этом случае зависит от типа поломки. Если насос не включается, есть два варианта — проблемы с питанием или перегорел моторчик. Если же он жужжит, но вода не бежит или бежит с маленьким напором, возможно забился насос или неисправна крыльчатка.
Термопот не качает воду. Дело не обязательно в насосе. Причин может быть много
Проблемы с питанием
Как ни странно, помпа поттера может не работать из-за перегоревшей спирали нагрева. Посмотрите на схему. Насос запитан через эту часть нагревателя. То есть, если поттер не качает воду, первым делом проверяем, не перегорел ли нагреватель поддержания температуры.
Электрическая схема термопота: один из вариантов устройства
Если есть проблемы с ТЭНом подогрева, после его замены помпа заработает. Если заменить нагреватель — не вариант, можно «встроить» отдельную ветку питания помпы. Можно найти зарядку с подходящими параметрами (скорее всего требуется постоянное напряжение 12 В), разобрать корпус, а мост и предохранитель расположить где-то в корпусе. Придётся перепаять и вход, и подачу напряжения на помпу.
Если насос работает, но не качает воду
Если моторчик насоса гудит, но вода не подается, возможно он просто засорился. В таком случае надо разобрать весь тракт подачи воды, промыть от накипи. Должно помочь. Пошаговые действия:
- Первым делом делаем фото всех частей со всех сторон, чтобы потом собрать.
- Снимаем шланги, распуская хомуты.
- Отсоединяем помпу, промываем шланги убираем накипь.
Насос термопота может не качать из-за накипи
- Замеряем обмотки (мультиметром в режиме прозвонки или измерений сопротивления). Короткого замыкания или обрыва (очень малое или бесконечно большое сопротивление) быть не должно. Если есть то или другое, чистить насос бесполезно — надо купить новый.
- Если мотор целый, возможно, причина того, что электропоттер не качает воду в накипи или в мусоре, который попал внутрь помпы и мешает крутиться крыльчатке. В помпе снимаем крыльчатку (она держится на магнитах, просто потяните её), чистим лопасти и магнита от налёта, мусора и т. д.
- Собираем в обратном порядке, включаем и проверяем работу.
Чистка или замена насоса на термопоте обходится не так дорого, как замена ТЭНа. Так что этот вид ремонтных работ вполне себе оправдан.
Полезные советы
На рынке термопоты представлены разными брендами, отличающимися друг от друга конструкцией. Например, прибор от компании Скарлетт ремонтируется по стандартной схеме. А ведь это не самый дешёвый вариант. Модель Zojirushi не рекомендуется самостоятельно ремонтировать. Даже открученная крышка станет причиной, что прибор не возьмут на обслуживание.
Печатная плата – деталь нежная, ведь в неё установлены элементы, не терпящие грубого вмешательства. Например, микрочип отпаивается термофеном, а не паяльником, который сожжёт своей мощностью и деталь, и место её установки. Конденсаторы выходят из строя под действием высоких температур, диоды не любят статического электричества. Таким образом, если вы не знакомы с главными приёмами работы с электронными составляющими микросхем, то не стоит браться за их ремонт.
Наличие простых инструментов – обязательное требование в проведении ремонта термопота. В арсенале должны быть пинцет, паяльник, индикаторная отвёртка, мультиметр. Чем больше инструментов, тем проще проводить ремонт.
Частные неисправности
Как и любой другой предмет бытовой техники, термопот имеет перечень наиболее часто встречающихся проблем.
Приведем частные неисправности термопота и детали, замену или ремонт которых своими руками в таком случае следует осуществить в первую очередь:
- Полностью не горит управляющая панель, само устройство не запускается и не работает.
В представленном случае, причиной поломки может быть:
- терморегулятор, расположенный, в зависимости от модели, либо на днище, либо на боковой стороне устройства;
- предохранитель;
- поломанные провода и места соединений.
- Работает только режим поддерживания температуры, основное же кипячение воды не функционирует.
Устранить поломку можно, проверив:
- донный термовыключатель;
- основной нагревательный элемент, предназначенный для нагревания воды до 100 градусов.
- Обратная ситуация – кипячение до “ста” работает, а подогрев не функционирует.
Совет только один – проверить все элементы электрической цепи, обратив особое внимание на модуль платы
- Нажатие на кнопку подачи воды не дает результата.
Проблема заключается в помпе – необходимо разобрать термопот, следуя нижеуказанной инструкции, и выяснить истинную причину.
Замена помпы если термопот не качает воду
Бывает, что термопот работает, кипятит, греет и держит воду теплой столько, сколько необходимо, но вот налить воду невозможно – сломан клапан, и подача воды невозможна. И совсем непонятно, какой вариант лучше: сломанный нагреватель или функция подачи. Такая поломка говорит о неисправности помпы (насоса) для накачки воды в кружку. Тогда необходимо разобрать автомат и исследовать подозрительный элемент.
Как добраться до помпы:
- После снятия металлического корпуса, отсоединить трубки от насоса. При обнаружении накипи на проводах, необходимо от нее избавиться.
- Отсоединить сам насос от бака и корпуса, при этом постараться не растерять все мелкие детали.
- Как только помпа и электродвигатель будут разъединены, убрать всю накипь, которая мешает правильной работе аппарата.
Как и любой бытовой прибор, термопот нуждается в заботе и уходе. Очистить его от накипи можно в домашних условиях с использованием лимонной кислоты, уксусной кислоты и пищевой соды. Чистить термопот нужно сразу, с появлением первой накипи. Если изделие начинает издавать подозрительные звуки, то чистка тем более необходима. Это первый сигнал о помощи.
Чистка содой и кислотой выполняется в соответствии с размером самого изделия. Можно использовать и специальные чистящие средства, только внимательно изучить состав. У лимонной кислоты есть свои недостатки – ее иногда не хватает на один чайник
Но после кипячения воды с лимонной кислотой, важно потом протереть чайник мягкой тряпочкой. Запаха после кипячения нет, можно комбинировать с уксусом
Уксусная кислота очищает от накипи моментально, но избавиться от аромата после очень трудно. Нужно несколько кипячений после и чистка специальным средством, поэтому лучше чистить смесью из лимонной кислоты и уксуса.
Как починить термопот своими руками
Отремонтировать термопот своими руками можно. Успех восстановления во многом будет зависеть от сложности поломки.
Нет включения
Когда устройство перестало включаться, нужно проверить контакты. Они в любом случае не в порядке, вопрос в том, где случился обрыв. Обязательно осматривают на предмет дефектов сетевой шнур. Если он не в порядке, провод заменяют на новый. Потом следует проверить соединения термовыключателей – вероятны аварийные размыкания без восстановления работоспособности.
Постоянное кипячение
Ситуация, когда вода все время кипит, а отключение не происходит, характерна для бюджетных моделей с одним термостатом в комплекте. Именно его поломка приводит к невозможности выключить прибор согласно правилам. Единственный способ решить проблему – заменять неисправный выключатель.
Важно! В моделях высокого уровня есть дублирующий термостат, поэтому рассматриваемая проблема не встречается.
Отключение раньше закипания
Проблема возникает после длительной работы аппарата. Причина – потеря биметаллической пластиной первоначальных свойств. Можно временно решить вопрос, подогнув контакты. Более радикальный вариант – установка нового выключателя.
При отключении прибора раньше закипания нужно точно определить проблему
Кипячения нет
Термопот перестает кипятить воду по разным причинам. Первая самая безобидная – накипь. Она оседает на ТЭНе толстым слоем и снижает показатели теплопроводности. Элемент нагрева перегревается, возникает угроза пожара. Термопот размыкает цепь до закипания.
Нужно убедиться в отсутствии протечек внутри колбы. Всего несколько капель воды – и аппарат будет перегреваться. Трещины легко искать визуально, устранять их должны мастера сервиса. Зачастую играют роль плохие контакты. Нужно проверить соединения с проводами, выключателем.
Пайка контактов зачастую помогает решать вопрос, но нужно знать, как ее делать
Отказала кнопка подачи воды
Кнопка подачи воды может отказывать из-за засоров в системе. Основная часть мусора – это частицы накипи, оседающие на стенках шлангов, трубок. Пропускной просвет снижается, что в итоге приводит к проблемам с откачкой воды.
Важно! Убрать накипь можно уксусом и лимонной кислотой. С ними кипятят воду в колбе.. Если после очистки насос все равно не качает, проблема может быть в обмотке мотора
Подобные неисправности устранять лучше в сервисе. Система отказывает при недостаточно хорошем контакте клавиши и мест соединения проводов с насосом. Чтобы устранить неисправность, схему проверяют на предмет обрывов. Если второй ТЭН сломан, на мотор насоса не поступает оптимальное напряжение
Если после очистки насос все равно не качает, проблема может быть в обмотке мотора. Подобные неисправности устранять лучше в сервисе. Система отказывает при недостаточно хорошем контакте клавиши и мест соединения проводов с насосом. Чтобы устранить неисправность, схему проверяют на предмет обрывов. Если второй ТЭН сломан, на мотор насоса не поступает оптимальное напряжение.
Причин отказа кнопки подачи воды может быть очень много
Авторозлив перестает нормально функционировать при сложностях с модулем управления. В этом случае нужно проверить плату на предмет сгоревших деталей, трещин. Если они есть, нужно будет работать паяльником.
Важно! Если электронасос в термопоте только один, появились проблемы с подачей воды, нужно проверить исправность розетки и напряжение в сети.
Не греет
Ремонт термопота своими руками, если он не греет воду, тоже делают. Когда индикатор горит, но нагрев отсутствует, проверяют ТЭН. При исправном нагревателе тестируют электросхему. В термопоте не работает подогрев часто по причине перегорания предохранителя – поможет только замена детали.
Другие поломки
Другие вероятные поломки термопотов, с которыми чаще всего обращаются за помощью пользователи сервисных центров для выполнения ремонта:
- Отключено повторное кипячение – проблему ищут в модуле управления, дополнительном нагревательном элементе.
- Не срабатывает основное кипячение, но повторная кнопка в порядке – проверяют терморегулятор.
- Термопот нагревает воду, но кипячения нет – сгорел ТЭН, нужен его ремонт, а лучше замена.
Точнее всего вероятные неисправности показывает аппаратная диагностика. Услугу проверки системы и ремонта предоставляют сервисные центры.
Поломки и ремонт термопота
Как видите, термопот сложнее по конструкции чем чайник и ремонт его более сложный. Тем не менее в большинстве случаев можно восстановить его работоспособность самостоятельно.
Как разобрать термопот
Любой ремонт начинается с того, что надо добраться до «начинки», которая и выходит из строя. Первым делом снимаем кнопку сверху. Крепится она на защёлках, так что требуется некоторое усилие
Но защёлки из тонкого пластика, так что надо осторожно, чтобы не сломать
Как разобрать термопот: сначала снимаем кнопку сверху
Дальше термпот переворачиваем и определяем, как крепится днище. В данном случае дно держится на шурупах, скрытых кольцом.
Снимаем дно термопота
Это кольцо держится на пластиковых защёлках. Поддеваем чем-то плоским (отвёрткой) и снимаем. Под кольцом видны шурупы. Их тоже откручиваем. Теперь можно снять дно. Его поддеваем и, отжимая защёлки (тоже пластиковые), снимаем пластик.
Электроника становится доступна для ремонта
После снятия дна поттера получаем доступ почти ко всей электрической части прибора. Чтобы было проще работать, можно всю электрическую часть вынуть из корпуса. Для этого откручиваем два винта. Они чётко видна на фотографии.
Последний этап разборки корпуса чайника-термоса
Перед тем как вынуть детали из корпуса, надо ещё снять провода с контактов. Обычно они просто снимаются. В некоторых случаях надо придавить на рычажок. В общем, отключить надо три проводка. На фото обозначены они стрелками. Теперь можно корпус снять. Получим полный и свободный доступ ко всем компонентам.
Чайник не включается
Если электрочайник не включается, надо смотреть в первую очередь в порядке ли шнур и вилка с розеткой. Как ни странно, но именно шнур и вилка — одна из наиболее распространённых причин. Шнур ломается в местах часто изгибающихся, в вилке «отскакивают» провода.
Проверка шнура электрочайника
Итак, ремонт электрического чайника начинаем с простейших вещей. Первым делом осматриваем вилку и шнур. Шнур чаще всего ломается возле вилки или в месте подключения к подставке. В таком случае будет нестабильна работа чайника. Осматриваем и «мнём» шнур. Если внешних повреждений нет, можно убедиться в его целостности при помощи мультиметра. Ставим его в режим «прозвонки», проводом закорачиваем контакты вилки и проверяем наличие короткого на контактах подставки.
Какие контакт в подставке чайника и места наиболее вероятных проблем со шнуром
Самый простой способ сделать короткое — соединить контакты металлическим проводом. Если провод в изоляции, сначала надо зачистить несколько сантиметров по концам, а затем намотать очищенную медь (можно алюминий) на один и другой вывод вилки. Получится, что проводом электрически соединены выводы вилки. Это и есть «закоротить».
Если внешне со шнуром никаких проблем нет, можно пропустить этот шаг
Далее, берём мультиметр в режиме «прозвонки», одним щупом касаемся центрального контакта, другим — кругового. Если шнур и вилка целые, должны услышать характерный звук.
Можно обойтись без соединения вилки проводом. Достаточно касаться одним щупом одного контакта на вилке, а вторым по очереди центрального контакта и кругового. Появление сигнала будет свидетельствовать об исправности одного провода шнура. Аналогично проверяем второй контакт на вилке.
Отсутствие сигнала говорит об обрыве в шнуре и его необходимо менять. Стоит он недорого.
Как проверить подключение шнура к подставке
Можно ещё проверить качество контактов в точке подключения шнура к разъёму. Если один из щупов приложить к центральному штырю, он должен «звониться» с одним из контактов, через которые подключён шнур. Цилиндрическая пластина тогда должна «звониться» со вторым контактом. Для уверенности можно держать щупы в нужном положении и хорошенько «пошевелить» шнур. Контакт пропадать не должен.
Проверка контакта между разъемом и точками подключения электрошнура
Проверка исправности подставки под напряжением
Можно поступить по-другому. Включить подставку в розетку, мультиметр поставить в режим измерения напряжения, выбрав предел измерений более 250 вольт. Щупами прикасаемся к контактам на подставке — центральному и круговому. На мультиметре должно отобразиться сетевое напряжение.
Если напряжения на контактах подставки нет или оно гораздо ниже сетевого, значит, причина неисправности в подставке. Стоит сказать, что этот тип поломки встречается очень редко.
Но при подключении к сети, надо проверять очень аккуратно. Не прикасаться пальцами к металлическим частям щупов, не задевать подставку и контакты. Вы работаете под напряжением, а это всегда опасно.
