Ремонт стартера триммера своими руками: разборка и сборка, замена шнура, намотка пружины

Устройство и принцип работы стартера на триммере

Бензиновый двигатель – это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

кожух защитный;
рукоятка;
ремень, предназначенный для удобства пользования устройством;
стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фотографии далее.

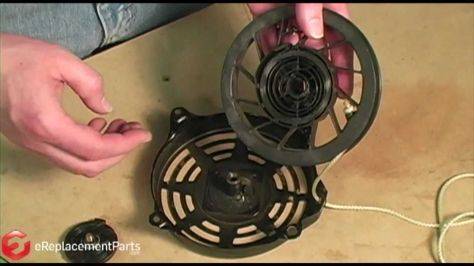

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:

Первый вариант встречается гораздо чаще.

Стартер на триммере может функционировать без поломок продолжительное время. Однозначно указать срок безотказной работы нельзя. Все определяется первоначальным качеством устройства и соблюдением правил обращения с ним.

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

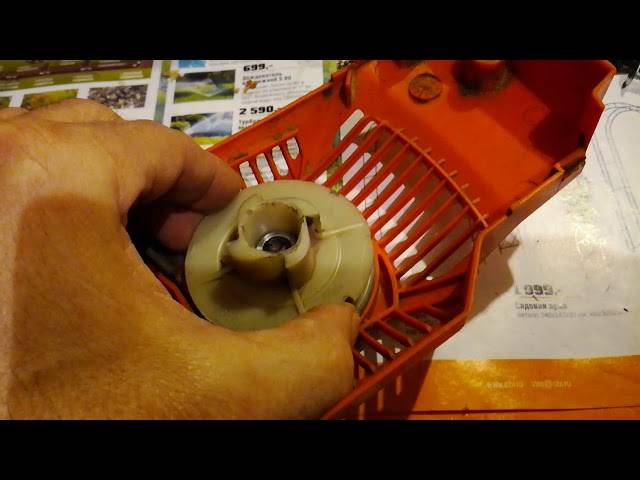

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;
укладывают две шайбы, между которыми помещают пружинку;
ставят на место чашку с усиками;
закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Устройство бензокосы и распространенные неисправности

Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

Это интересно: Регулировка карбюратора мотоцикла Урал

Точно зная внутреннее устройство и принцип работы триммера можно самостоятельно осуществить ремонтные мероприятия для конструкции или замену отдельных, пришедших в негодность узлов, используя инструкцию по ремонту.

Самыми распространенными и часто встречающимися, подлежащими самостоятельному исправлению поломками агрегата можно назвать следующие проблемы:

неисправность двигателя, за счет которых бензокоса не заводится и не работает;
усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
медленное и слабое функционирование режущей лески при недостаточных оборотах;
засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
быстрое и частое засорение карбюратора за счет применения некачественного топлива;
засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.

Все эти проблемы могут привести к тому, что прибор потеряет свою трудоспособность, прежде чем заказывать необходимые запчасти для безнокосы следует провести визуальный осмотр и диагностику прибора.

Особенного внимания требуют отдельные запчасти и агрегаты приспособления, для их проверки не придется обращаться к профессиональному мастеру, комплекс диагностических мероприятий поможет своими руками выявить следствие возникновения потери работоспособности.

Видео: Как Разобрать Электротриммер

Прежде чем вставлять леску в катушку, выключите двигатель кустореза или выключите электрический триммер, чтобы избежать травм, которые могут возникнуть, если режущий инструмент случайно начнет вращаться.
Откручиваем прилагаемую насадку передаточный вал. Для этого необходимо зафиксировать вал, совместив отверстия на шайбе и на оси и вставив металлический стержень или отвертку.
Откручиваем сопло. Вы должны знать, что резьба на валу осталась. Поэтому поверните катушку триммера вправо, то есть по часовой стрелке.
Разберите косящую головку. Чаще всего основная крышка прилагается на клипах. Чтобы снять его, вам нужно будет опустить эти зажимы на корпус, сжимая края крышки. Если у вашего триммера есть полуавтоматическая косилка с кнопкой внизу, аккуратно разберите насадку, так как вы можете потерять пружину, которая иногда выскакивает при снятии крышки.
Обрежьте необходимое количество лески. Обычно его длина составляет 5 метров. Используйте шнур диаметром, указанным в руководстве по инструменту. Не рекомендуется превышать максимальный диаметр косильной лески, так как это увеличит нагрузку на двигатель и увеличит пробег газа.
Найдите середину куска шнура, сложив его пополам. Вы получите петлю.
Разрежьте катушки специальные канавки (могут быть дыры). Вставьте петлю лески в эту канавку.
Намотать леску на катушку, повернув ее против часовой стрелки. Необходимо заполнять шнур как можно более равномерно, повороты должны проходить без перекрытия и с хорошим натяжением. После завершения намотки оставьте свободные концы лески длиной около 20 см и закрепите их в пазах по бокам катушки.
Соберите косящую головку. Прежде чем окончательно собрать насадку, не забудьте вставить пружину и шайбу (если доступно). Вставьте катушку в корпус и протолкните концы шнура через отверстия или проушины.
Наденьте крышку и зафиксируйте ее защелками.
Прикрутите сопло обратно на вал редуктора, также закрепив его отверткой. Поверните катушку триммера влево (против часовой стрелки).

READ Как Разобрать Косильную Головку Триммера

Как Установить Стартер На Триммер

Одной из ключевых частей кустореза является стартер, разработанный для облегчения запуска двигателя устройства. Как и другие части, он периодически ломается. В этом случае есть два решения проблемы: отремонтировать триммер стартера или заменить его полностью. Второй вариант проще, но дороже. Кроме того, в продаже необходимо сначала найти необходимую деталь, поскольку разные модели газонокосилок используют разные стартеры. Если у вас есть свободное время и отвертка с соответствующим наконечником, вы можете восстановить работоспособность этого устройства, если знаете, как оно работает, какие дефекты характерны для него и как его исправить. Все это есть в этом материале.

Трехмерный стартер. устройство и принцип действия

Для того чтобы самостоятельно починить бензиновый стартер, необходимо понять принцип его работы и знать его устройство. На сегодняшний день триммеры имеют ручной и автоматический стартеры, а первые. самые распространенные..

Часть представляет собой пластиковый корпус, в котором размещен шкив с намотанным на него шнуром для запуска двигателя. Для того чтобы шнур наматывался независимо после наматывания инструмента, ремень из легированной стали расположен внутри шкива. На передней части шкива установлена трещотка, которая блокирует стартер на приводном валу мотора инструмента.

Заметка! В зависимости от модели и марки, из которой изготовлен триммер (Huter, Husqvarna и других марок), храповой шкив может состоять из одного или двух отдельных компонентов.

Принцип работы ручного стартера одинаков для китайских, европейских и отечественных производителей газовых триммеров, будь то Hitachi, Patriot или другой производитель. Чтобы запустить двигатель, владелец устройства резко тянет за шнур. От этого движения вращается шкив, и расположенные на нем выступы входят в зацепление с собаками, расположенными на маховике. Затем маховик и коленчатый вал начинают вращать шкив. После запуска двигателя под действием центробежной силы гребни и собаки расходятся в разные стороны. И после того, как пользователь отпускает его, шнур стартера наматывается на шкив с помощью возвратной пружины.

Важно! При интенсивном использовании приводной шнур со временем разрывается, и пружина изнашивается. Эти детали легко заменить своими руками

Признаки и причины выхода из строя стартера

Есть два отказа в стартовом механизме.

В редких случаях исполнительный механизм ломается, когда инструмент неточный. Последствия могут быть неприятными: деформированный шнур наматывается на маховик работающего двигателя, обрыв шкива и разрыв пружины.. Но это единичные случаи, полная замена стартера требуется редко.

Диагностика и устранение неисправностей

Для диагностики механизма стартера с целью его дальнейшего ремонта необходимо разобрать сборку. Это не сложно сделать, просто нужна отвертка. Но во время этой операции нужно быть осторожным. с неосторожными движениями пружина может отлететь и нанести вред пользователю.

Диагностика и устранение поломок

Для проведения диагностики стартерного механизма с целью последующего его ремонта узел нужно разобрать. Сделать это несложно, потребуется только отвертка. Но во время выполнения данной операции нужно быть аккуратным — при неосторожных движениях пружина может вылететь и нанести травму пользователю.

Снятие и разбор узла

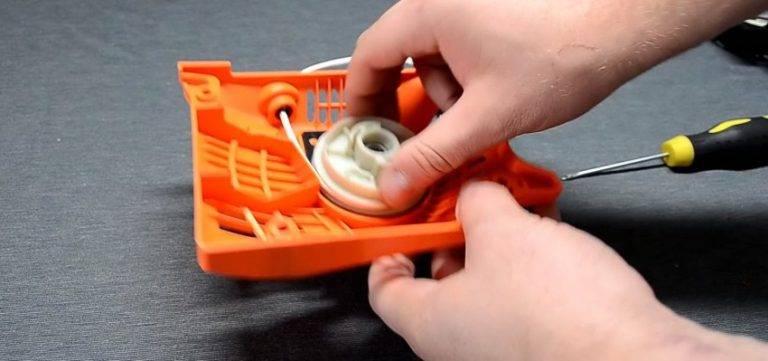

Порядок разборки стартера заключается в выполнении определенной последовательности действий:

сначала необходимо найти винт, соединяющий стартерную крышку со шкивом, и выкрутить его;
потом нужно вынуть пружину, усики и шайбы;
затем следует осторожно снять шкив, удерживая конструкцию в стороне от лица, чтобы случайно отскочившая пружина не травмировала пользователя;

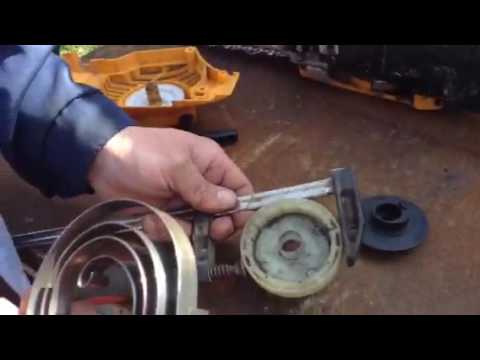

далее требуется осмотреть пружину: если она повреждена, то нужно поставить новую (стоимость такой детали невысока), а если же она выскочила из зацепа, необходимо вернуть ее на исходное место, предварительно сделав изгибы, если они обломились.

Намотка пружины

Намотка пружины – непростая процедура. Установить деталь на место с первого раза получается не у всех, поэтому не следует расстраиваться при неудаче. Необходимо повторять попытки, пока действия не увенчаются успехом. При желании можно посмотреть видео в сети Интернет, где народные умельцы подробно рассказывают и показывают, как легко и быстро выполнить эту операцию.

Важно! При намотке и установке пружины нужно помнить, что она каленая, а значит — может лопнуть, если приложить слишком большие усилия. Новая деталь стоит недорого, но придется потратить время на ее поиск, а значит, работа по скосу травы отодвинется на неопределенный срок

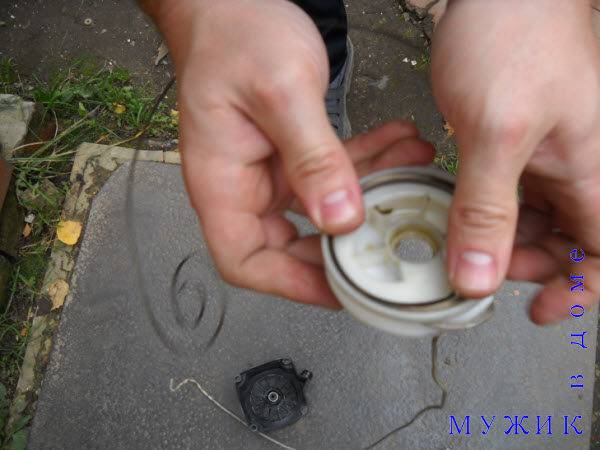

Чтобы намотать пружину, нужно поместить изгиб в паз, а затем, поворачивая катушку, бережно уложить деталь по внутреннему диаметру бобины. При этом пружину нужно постоянно придерживать руками — если ее не фиксировать, деталь проскальзывает и выскакивает наружу, тогда намотку приходится выполнять заново. Когда все сделано правильно, пружина плотно держится в своем посадочном месте.

Замена шнура

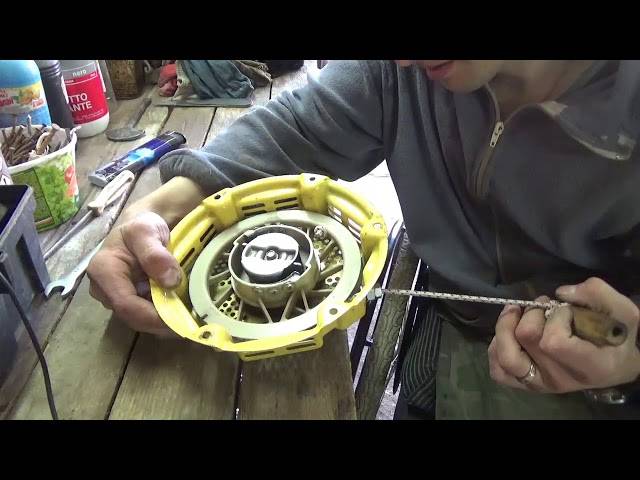

Порванный шнур триммера необходимо поменять на веревку, можно бельевую, но в обязательном порядке подходящую по толщине и длине. Покупать в специализированном магазине шнур для стартера бензокосы в этом случае необязательно.

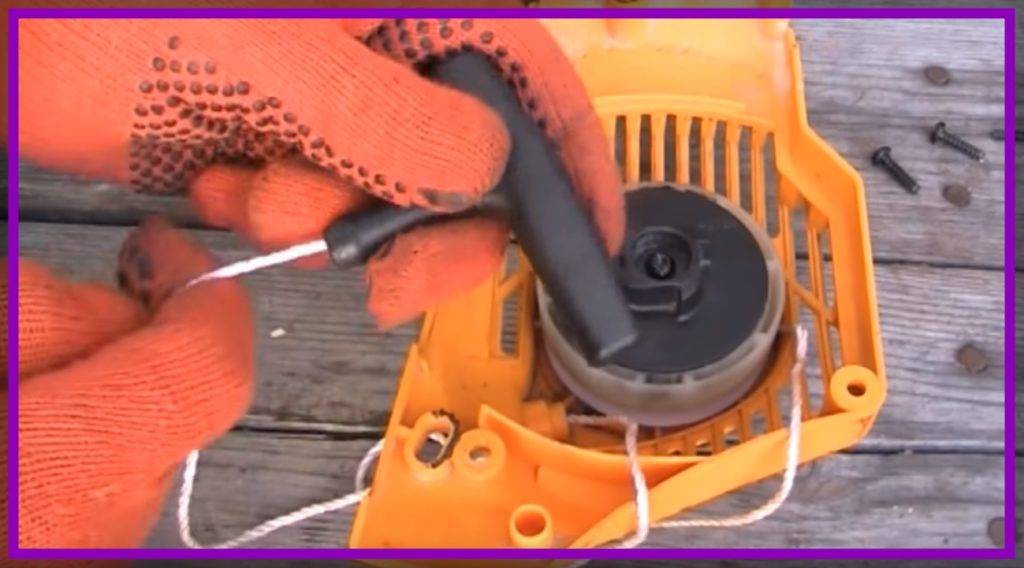

Чтобы заменить элемент, в катушке нужно найти для него отверстие, сквозь которое и пропустить шнур, а потом завязать узел. Далее потребуется взвести катушку с пружиной, выполнив несколько оборотов.

На заметку! Точное количество витков можно узнать, посмотрев инструкцию по использованию триммера, или вручную. Для этого нужно измерить длину веревки и посчитать, сколько раз ее можно обернуть вокруг катушки.

Например, если шнур оборачивается по окружности шесть раз, то, чтобы натянуть пружину, нужно шесть раз повернуть катушку против часовой стрелки. После этого остается лишь продеть веревку сквозь отверстие и закрепить на шнуре ручку.

Другие неисправности

Иногда после проведенного ремонта пружина по-прежнему слетает. Устранить такую неисправность можно двумя решениями:

Чтобы изгиб пружины не выскакивал из паза, нужно вставить небольшой фрагмент металлической пластины между загибом и стенкой посадочного места. Это обеспечит более плотную фиксацию пружины.
Удерживать пружину в пазу также помогает самодельное крепление. Нужно с каждой стороны паза просверлить отверстия в катушке, в них поместить пружинный изгиб и куском проволоки его зафиксировать. Эти действия следует выполнить так, чтобы проволока не касалась стартерной крышки и не замедляла движение шкива.

Сбор и установка на место стартера

Чтобы собрать стартер и установить на исходное место, необходимо:

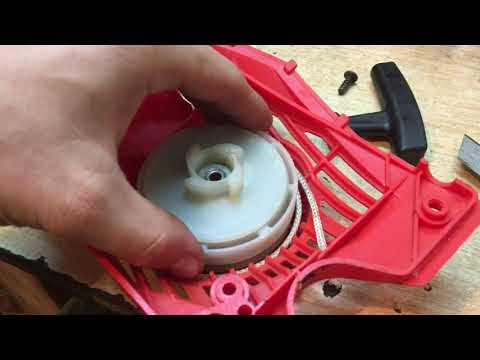

шкив повернуть пружиной вниз и поместить внутрь корпуса так, чтобы пружинный изгиб попал точно в паз корпуса;
установить шайбу, затем пружину, сверху нее – вторую шайбу;
поверх шайбы разместить чашку с усиками и вкрутить винт.

При сборке обязательно следует поставить обе шайбы, в противном случае пластиковая чашка через какое-то время будет повреждена пружиной, и при подтягивании шнура пользователь заметит, что его заклинило. Выглядеть это будет так, будто слетела пружина. Для устранения такой поломки потребуется установить винт большего размера или еще одну шайбу. Если найти требуемые детали не представляется возможным, достаточно немного ослабить винт, после чего стартер перестанет заклинивать. Однако нужно понимать, что это временные меры, и починить неисправность следует как можно скорее.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
вынимают пружину и усики;
снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
определяют, почему механизм запуска сломался;
если пружина разрушилась практически полностью, то ее заменяют;

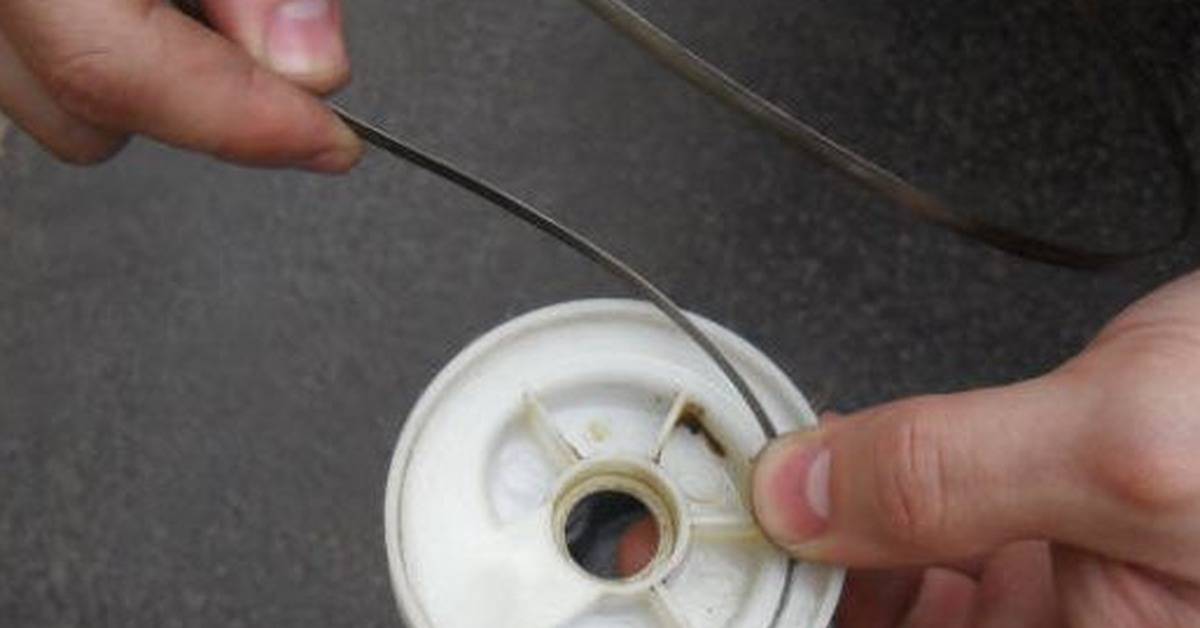

при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

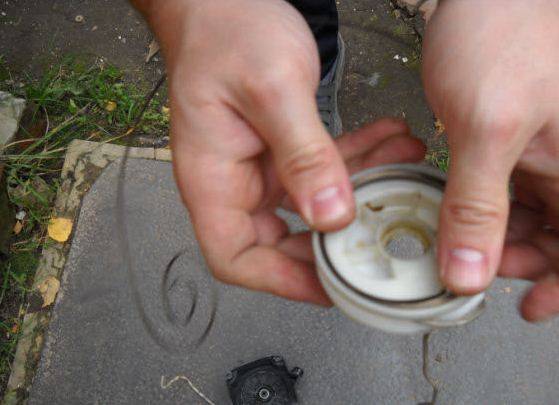

после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.
