Как произвести ремонт соковыжималки своими руками

Какие материалы потребуются

Потребуется инструмент, которым обрабатывают металл и дерево, а также обычный слесарный набор. Все зависит от конструкции аппарата и имеющихся заготовок и материалов.

По степени автоматизации различают электропроводные и ручные модели.

Что необходимо подготовить:

• пилы для обработки дерева и металла (подходит болгарка со сменными кругами);
• молоток;
• ключи по диаметру используемых болтов;
• плоскогубцы;
• кусачки;
• дрель с набором сверл по металлу и дереву;
• домкрат;
• сварочный аппарат (чтобы работать с элементами рамы).

Также обязательно потребуются следующие материалы:

• емкость в виде бака (может быть деталь от старой стиральной машины, но только целая, без повреждений на внутренней стороне, сколов или ржавчины/плесени);
• паркетная деревянная рейка суммарной длиной примерно 15 м, доски и бруски, сделанные своими руками;
• трубы металлические со стенками от 3 мм толщиной;
• швеллер металлический;
• винт верстачный с подходящей к нему гайкой;
• стержень резьбовой и вентиль;
• уголок металлический или другой материал для устройства рамы;
• клей для древесины;
• болты с гайками, саморезы;
• металлическая пластина для крепления реек болтами;
• металлический лист для организации поддона;
• мешковина или другая натуральная ткань размером от 1,5 х 1,5 м для фильтрации мезги в баке.

Чтобы сохранить вкус сока, нежелательно использовать бруски, рейки и доски из сосны или ели. Эфирные масла и смолы в составе в результате соприкосновения с соком существенно его искажают.

Также не подходят прессованные плиты типа ДСП или ОСБ, поскольку их структура пропитана фенолформальдегидным клеящим составом, который с пылью и другими частичками может попасть в продукт в ходе отжима.

Пример ремонта соковыжималки Sonifer SF-5508

Купленная год назад соковыжималка Sonifer SF-5508 исправно отработала год, и при очередном отжиме морковного сока нож-сито стал цеплять за крышку корпуса.

На слух уровень акустического шума не увеличился, но появились посторонние звуки, вал двигателя при вращении рукой за муфту, на которой закрепляется нож-терка, проворачивался легко. Но боковой люфт его был более 3 мм, что говорило об износе верхнего подшипника двигателя. Стало очевидно, что надо разбирать соковыжималку и менять подшипник.

Как разобрать соковыжималку

Я не стал описывать устройство и принцип работы соковыжималки, так как все станет понятно при просмотре фотографий.

Разборка соковыжималки, вне зависимости от производителя или типа, начинается со снятия нижней крышки. Для этого нужно отвинтить несколько саморезов.

Одни из них был на виду, а остальные спрятаны под ножками. Для того, чтобы добраться до винтов пришлось ножки снять.

Винты находились на большой глубине, и понадобилась крестовая отвертка с длинным стержнем. Стержень отвертки со сменными битами не входил.

После отвинчивания винтов дно с небольшим усилием отделилось от корпуса соковыжималки и стали доступны для ремонта все элементы и электродвигатель.

Внешний осмотр показал, что качество сборки было на должном уровне, все детали были без видимых дефектов, коллектор ротора двигателя в хорошем состоянии, износ нижнего подшипника двигателя не наблюдался.

На электродвигателе был установлен самовосстанавливающийся термопредохранитель на температуру срабатывания 105°С, что гарантировало защиту его от перегрева в случае превышения допустимого времени работы.

Электродвигатель крепится к корпусу соковыжималки с помощью трех винтов, но чтобы извлечь его, сначала необходимо снять муфту, на которую устанавливается терка-сито.

Муфты на валу электродвигателя в соковыжималках крепятся на резьбе или напрессовываются. Как закреплена муфта в данном случае было неизвестно и пришлось определять экспериментально.

Все попытки снять муфту с вала путем воздействием на нее рычагами к успеху не привели. Напрашивалось предположение, что муфта на валу крепится с помощью резьбы. При попытке снять муфту, было замечено, что вал ротора сдвинулся вверх, относительно подшипников. То есть катушка на валу немного сместилась вниз.

Обычно на валах электродвигателей бытовых электроприборов, на которые накручивается рабочий инструмент, имеются шлицы, например, как в кофемолке . Кстати, там тоже был неисправен подшипник. Но в данном случае шлица не было. Поэтому я решил его прорезать мини-дрелью с насадкой в виде наждачного диска.

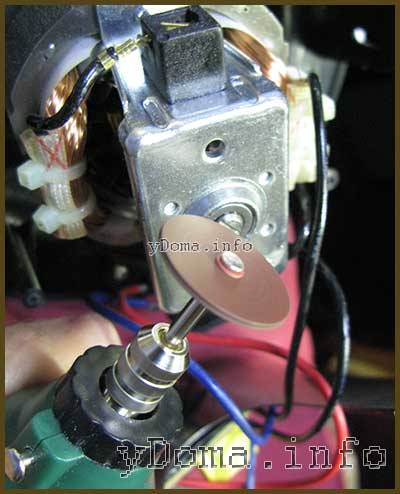

Но шлиц не помог. При попытке открутить муфту лопатка отвертки вырывалась. Вспомнив то, что обмотка на валу двигается, наложил на муфту пластину фанеры и несколько раз, на весу, ударил по ней молотком. Вал выдвинулся из нижнего подшипника на несколько миллиметров, которых хватило, чтобы зажать его в тисках.

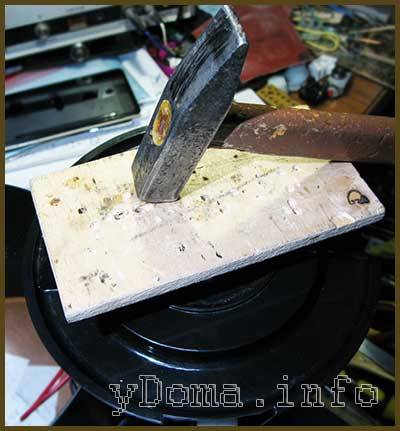

Чтобы не повредить поверхность, на муфту была наложена ткань и с помощью трубного ключа вращением по часовой стрелке

, муфта была благополучно откручена.Всегда с валов двигателей насадки откручиваются в сторону, противоположную их вращению при работе .

Муфта снялась без повреждений с внешней стороны, остались только следы на пластмассе от инструмента при попытке ее снять. Было опасение, что пластик растрескается или сорвется с латунной втулки.

При ремонте соковыжималки снятие втулки оказалось самой сложной задачей. Но она была успешно решена. Верхняя крышка держалась за счет стяжки винтами с нижней и легко снялась.

Верхний подшипник изнутри был сильно изношен, зазор составлял более 3 мм. Было удивительно, как могла соковыжималка работать при таком износе подшипника. Сок выжимала жена, и не жаловалась на работу соковыжималки, пока сито-терка не начало цеплять верхнюю крышку.

В отличие от подшипника, на валу электродвигателя следов износа не наблюдалось. Для выбора осевого зазора на нем были установлены две износостойкие шайбы, а между ними — пружинная.

Характеристики Scarlett SC-JE50S41

Функционал: приготовление сока из яблок, апельсинов, хурмы,персиков, манго; моркови, свеклы, картофеля, батата, топинамбура, огурцов, лука, чеснока; клубники, малины, гранат с косточками, винограда с косточками (без косточек), смородины, крыжовника, черники, сельдерея, петрушки, укропа, имбиря, сои и орехов (для получения орехового молока).

Нельзя использовать для кокоса, банана и авокадо, в которых сока нет.

Мощность: 300 Вт.

Управление: кнопка включения / реверса на корпусе.

Режим: непрерывная работа до 7 мин., перерыв 7 мин. без продуктов – не более 1 мин.

Особенности: заглушка – антикапля, чтобы сок не проливался стол.

Принадлежности: фильтр для сока, фильтр для сорбета, насадка для нарезки яблок, щетка для очистки, контейнеры для жмыха и сока.

Безопасность: защита от включения при неправильной сборке.

Габариты: 420х170х260 мм. Масса: 3,5 кг.

Гарантия: 1 год.

Страна – производитель: Китай.

Цена: 7990 руб.

Принцип работы устройств для отжима сока

Для создания хорошей соковыжималки важно понимать принцип ее работы. Получение фруктового, овощного или ягодного сока может происходить одновременно или последовательно

Шнековые модели извлекают его сразу в момент переработки, но их сборка потребует времени и средств. Центробежные аппараты сначала измельчают сырье в центрифуге, а уже после пропускают через пресс.

По принципу действия конструкции соковыжималки подразделяются на следующие виды:

• гидравлические;
• механические;
• пневматические;
• электрогидравлические.

Самое простое строение имеет устройство механического типа. Именно его чаще всего самостоятельно создают в домашних условиях. Принцип работы такой соковыжималки заключается в оказании давления на сырье поршнем, который начинает работать под влиянием простого винтового механизма. Сначала ягоды и фрукты отправляют в перфорированную емкость. Далее, под сильным давлением из продуктов выжимается сок, который капает в поддон через специальные отверстия в стенках корзины.

Гидравлическая

Механическая

Пневматическая

Электросоковыжималка

Зернодробилка из стиральной машинки

Зернодробилка промышленного производства стоит недешево. Если домашний мастер владеет навыками слесарных, электротехнических и сварочных работ, а в кладовке стоит вышедшая из строя стиральная машина активаторного типа- то вполне возможно переделать ее в зернодробилку, или, как говорят, крупорушку.

Зернодробилка из стиральной машины

Необходимые материалы, инструменты и конструкция

Для изготовления зернодробилки потребуется

• стиральная машина Ока- 1 шт.;
• ножи для дробления зерна -3 шт.;
• решетка с ячейкой 2-3 мм;
• жесть и резина для прокладок;
• втулка;
• фланец.
• отрезок пластиковой трубы диаметром 100-150 мм

Из инструментов и оборудования пригодится:

• дрель или высокооборотный шуруповерт;
• набор ручного слесарного инструмента;
• угловая шлифмашина, или болгарка.

Изменения, внесенные в конструкцию машины, сводятся к замене активатора на плоские ножи с загнутыми концами. Зерно засыпается в бункер (2), которым служит бак стиральной машины. Вращаясь, ножи (4) дробят зерно и отбрасывают его на калибровочную решетку (7). Частицы зерна, меньшие, чем ячейка решетки, проходят через нее и попадают в воронку (8) и далее в накопительную емкость. Частицы, не прошедшие через решетку, потоком зерна возвращаются к ножам и дробятся повторно.

Устройство зернодробилки

В ходе подготовки потребуется снять пластмассовую накладку активатора. Ножи изготавливаются из стальной полосы толщиной 3-4 мм, их концы нужно загнуть в противоположные стороны так, чтобы они не касались стенок бака. Отверстие для крепления на валу следует просверлить точно посередине полосы, иначе она будет плохо сбалансирована и вызовет биения во время вращения. Фланец одной стороной стороны надевается на шкив, с другой стороны он имеет резьбовую шпильку для крепления ножей. Следует также приготовить резиновую прокладку и квадратную заплату из жести, предотвращающие попадание зерна в привод.

Сборка устройства

Зернодробилка — вид сверху

Сборка начинается с крепления ножей измельчителя на фланце. Далее втулку, пропустив через прокладки, крепят к шкиву. Заплату следует прикрепить к корпусу бака таким образом, чтобы ножи при вращении за нее не задевали.

Следующий этап — устройство воронки для сбора и отвода дробленого зерна. В не будут переоборудован слив, расположенный в самом низу бака. Последовательность операций следующая:

• Зубилом или болгаркой довести отверстие слива до диаметра в 120-150 мм.
• Вставить в отверстие отрезок трубы и закрепить его.
• Вывести трубу в сторону и направить в накопительную емкость.

Следующий этап — установка решетки-сепаратора. Для этого необходимо:

• Разметить линию установки на дне бака таким образом, чтобы она отстояла на 1-2 см от зоны вращения ножей.
• Вырезать решетку из сетки так, чтобы она разместилась перпендикулярно дну бака и плотно прилегала ка ко дну, так и к боковым стенкам.
• Закрепить решетку саморезами к поверхности бака. Для надежности можно использовать прижимные планки из тонких полосок, вырезанных из листа металла.
• Щели следует промазать составом типа «холодная сварка» или силиконовым герметиком.

Перед пробным запуском нужно надежно закрепить устройство, чтобы исключить его опрокидывание или падение. Пробный запуск осуществляется без зерна. В его ходе необходимо убедиться в том, что

• ножи не задевают за дно бака и уплотнительную прокладку;
• ножи хорошо закреплены на втулке, а втулка — на фланце;
• отсутствует биение ножей вследствие дисбаланса.

В случае обнаружения биения балансировка проводится путем уравновешивания ножа по линии отверстия. В опустившейся части высверливаются небольшие отверстия до тех пор, пока части не уравновесятся.

После успешного пробного пуска надо убедиться в том, что под выходным патрубком стоит накопительная емкость. Далее можно засыпать в бак приблизительно 5-7 литров зерна, закрыть бак крышкой и включить машину на максимальные обороты. Чтобы было меньше пыли, поверх крышки можно накинуть покрывало.

Новая жизнь стиральной машины в качестве зернодробилки началась. Приятного аппетита вашим питомцам.

Особенности разборки соковыжималок Bosch MES

Обратите внимание, что в корпусе — там, где располагается блок двигателя, есть специальный отсек для хранения шнура питания. Это довольно удобно при разборке и эксплуатации, так как вы сохраняете много свободного рабочего пространства

Хотя для того чтобы воспользоваться преимуществами потайного «кармана», электрический кабель придется вставлять и вытаскивать вручную. Никакого механизма «автодоводки», как, например, в пылесосах, нет. Сам же блок двигателя снимается легко, без проблем.

Кнопка (рычаг) выключения предусматривает три положения: Включено, Выключено и разблокировка крышки. Но главное — с её помощью производится отстёгивание крышки, когда приходит время мытья или плановой чистки.

Функциональность такого подхода на высоте, но главное — чтобы этот рычажок служил вам долго. Вы ведь будете им пользоваться очень часто, что приводит к ускоренному износу детали.

Также обратите внимание, что при переводе рычага включения в положение, открывающее крышку, она не откидывается со всего маха вверх. Просто между ней и корпусом появляется зазор, позволяющий открыть её полностью уже собственными руками

При необходимости снимать крышку следует очень аккуратно, чтобы не повредить внутренних креплений.

Ёмкость для сбора жмыха довольно крупная по размерам и легко извлекается из корпуса. Эти особенности позволяют использовать соковыжималку для приготовления напитков для семьи из нескольких человек. Кстати, мыть ёмкость для жмыха удобно благодаря удачно продуманной форме.

Пластиковая вставка для крепления ситечка также снимается быстро и удобно. Нужно одной рукой потянуть край со стороны расположения ёмкости для сбора жмыха, а второй — легонько подтолкнуть краник, предназначенный для стекания сока в ёмкость.

Ситечко чаще всего изготовлено из качественной нержавеющей стали и с его извлечением из корпуса никаких проблем не возникает. Если же в вашей модели оно оказалось пластиковым — не беда, характеристики от этого практически не изменятся.

В конструкции крышки предусмотрен загрузочный ствол, который никак не влияет на скорость разборки соковыжималок фирмы Bosch. К тому же мыть и чистить её очень просто и довольно легко, особенно при наличии посудомоечной машины.

Снять загрузочную вставку не представится труда с первого раза даже тем пользователям, которые разбирают подобные бытовые электроприборы впервые. Главное предназначение данной детали — одевание на загрузочный ствол и предотвращение серьёзного загрязнения рабочих поверхностей. Одним словом, работает как поддон, в котором скапливается выжатый сок.

Толкатель вынимать проще всего, потому что он находится на виду. Его форма удобна для чистки и мытья, проблем с ним никаких не бывает.

Некоторые соковыжималки Bosch имеют свои конструктивные особенности, будьте к этому готовы. В любом случае, если что-то непонятно, загляните в инструкцию пользователя. Там наверняка найдутся ответы на большинство вопросов владельца этой разновидности бытовых приборов.

Выбор

Как же из этого разнообразия выбрать именно то, что вам нужно? Воспользуйтесь этими советами:

1. Мощность не должна быть слишком большой. Соковыжималка на средней и малой скорости прекрасно справится с производством нескольких стаканов сока, а также заготовками на зиму.
2. Любителям овощных соков, например, из свеклы или моркови, стоит подумать о приобретении универсальной соковыжималки. Хорошая альтернатива – модель со шнековым принципом работы.
3. Также шнековая соковыжималка хорошо подходит в том случае, если вам нужен к ней частый доступ или вы выполняете большой объем работ. Например, у вас большая семья и вы постоянно готовите всем домашним вкусный сок. Или заготавливаете что-то на зиму. Такого рода машина будет стоить дороже, но она гораздо выносливее и не сломается в самый неподходящий момент.
4. Ни в коем случае не стоит экономить на материале сепаратора. Да, алюминиевый корпус стоит в разы дешевле, но зато витамины в нем мгновенно испаряются. Лучше остановить свой выбор на нержавеющей стали.
5. Сито обязательно выбирайте плетеное – оно не засоряется и не требует постоянной чистки, как штампованное.
6. Во многих соковыжималках есть специальная функция «капля-стоп», которая заботится о том, чтобы из аппарата не вытекало ничего лишнего. Таким образом, вы не будете постоянно подтирать стол.
7. Если вы хотели бы отжимать дома сок из травы, семян или грейпфрута, выбирайте только шнековую машину. Для удобства использования лучше выбрать модель горизонтальной формы.

Особенности разборки центробежных и шнековых аппаратов

Описанным выше способом можно разбирать соковыжималки с центрифугой от любого производителя. В конструкции могут быть нюансы, но они принципиально не влияют на процедуру демонтажа. Похожим образом эта процедура выполняется с вертикальными шнековыми аналогами. Отличие заключается в том, что вместо терки здесь имеется объемный шнек в защитном кожухе. Горизонтальные шнековые приборы по устройству напоминают мясорубку. Их демонтаж производится:

• удалением установленной насадки;
• отсоединением приемного устройства со шнеком от основного корпуса;
• извлечением самого шнека;
• доступ к приводу в большинстве случае осуществляется также снизу.

Описанные варианты монтажа/демонтажа не являются руководством к действию и носят ознакомительный характер. Каждая конкретная модель прибора разбирается в соответствии с руководством, имеющимся в комплекте устройства, что позволит избежать случайных поломок.
