Как разобрать и отремонтировать масляный обогреватель

Разобрать масляный обогреватель

Фотографии масляного обогревателя показывают: электронный блок завальцован единым целым с гармошкой. Это не так. Надписью “Не накрывать” скрывает пару шурупов, крепежная скоба удерживается пружиной, находящейся в донной части. Хорошо видно невооруженным глазом, пояснения излишни:

1. пружина отстегивается;
2. откручиваются болты.

Внутри кожуха масляного обогревателя большинство электрических соединений выполнено разъемными клеммами. При необходимости снимите выключатели, биметаллическое реле, открутив изнутри винты, разомкнув провода

Обратите внимание: ТЭН намертво завальцован. Показывает желание производителей, внутрь никого не допускать

Хитрый техник умеет знакомиться

Устройство прибора

Приступая к ремонту любого электроприбора, необходимо знать две вещи – как он устроен и как работает. Масляный обогреватель состоит из:

• металлического корпуса;
• ТЭНа (теплонагревательного элемента);
• блока управления;
• соединительных проводов.

В корпус обогревателя залито масло, которое при включении нагревается ТЭНом. Тепло передается стенкам корпуса, а от них – в обогреваемое помещение. При достижении определенной температуры происходит срабатывание блока управления, и нагрев прекращается. Цикл повторяется все время, пока обогреватель подключен к электросети. В результате, в обогреваемом помещении поддерживается постоянная температура.

Виды обогревателей и схем включения

Обогреватели отличаются друг от друга электрическими схемами, видами ТЭНов, их количеством и наличием вентилятора принудительной циркуляции воздуха.

Самый простой обогреватель

состоит из нагревательного элемента, шнура и вилки. Разобрать его придется только для замены или ремонта шнура или диагностики исправности нагревательного элемента. ТЭН проверяется измерением его сопротивления мультиметром. Оно должно быть не более 100 Ом (для обогревателя 500 Вт), с повышением мощности сопротивление уменьшается. Если мультиметр показывает обрыв, ТЭН заменяется на новый.

Обогреватель посложнее имеет выключатель или клавишу для включения питания

. Иногда в клавишу добавляют лампочку, подсвечивающую ее при работе включенном приборе. Дополнительное усложнение ремонта в этом случае состоит в том, чтобы прозвонить тестером контакты выключателя во включенном положении. Прибор должен показать единицы Ом или ноль, если он показывает обрыв или сотни Ом и более – элемент нужно заменить. Если обогреватель жизненно необходим, выключатель исключается из цепи питания, надежно соединив провода между собой. Но со временем лучше его заменить, так как в этом случае неизбежно подгорят контакты розетки и вилки при включении прибора.

Следующая схема дополнительно включает в себя термопредохранитель

. Он выходит из строя при перегреве и требует замены. Но при этом стоит проанализировать причину его срабатывания: Был ли обогреватель накрыт чем-то и перегрет, либо эксплуатировался при повышенном напряжении. Собранный прибор нужно подключить к сети и опробовать в работе. Если срабатывание термопредохранителя повторится, придется поменять ТЭН. В некоторых моделях совместно с термопредохранителем подключается датчик наклона или датчик, отключающий прибор при попадании внутрь предметов.

В некоторых обогревателях для регулировки их мощности применяются два ТЭНа

. Для их переключения используются либо две клавиши, либо переключатель. ТЭНы устанавливают на разные мощности, тогда при включении одного из них или обоих вместе можно получить три различные мощности обогревателя.

Проверять здесь необходимо каждый из обогревателей и их выключатели питания.

Следующая схема относится к тепловентиляторам

. Помимо ТЭНов с них установлен электродвигатель с крыльчаткой вентилятора, направляющий теплый воздух в нужном направлении.

Как устроен обогреватель?

В число основных частей агрегата входит металлический корпус, состоящий из герметично состыкованных секций. Сверху наносят порошковое покрытие, усиливающее прочностные характеристики металла.

В корпусе находится масло.

Источник нагрева — трубчатый электронагреватель (ТЭН). Находится в нижней части корпуса. Подогревая масло снизу, ТЭН стимулирует образование конвекционных потоков внутри аппарата. Происходит равномерное нагревание, отдача тепла.

Система управления состоит из выключателя, регулятора мощности. Переключатели режимов мощности, таймеры включения, отключения аппарата, термостаты, реагирующие на температуру в помещении, присутствуют в новых моделях.

Оборудованы вентиляторами, увлажнителями. В случае поломки, старые модели легче ремонтировать.

Безопасность обеспечивают датчики перегрева, опрокидывания.

1. Первый контролирует температуру масла. При перегревании может закипеть. Высокая температура в корпусе чревата выходом оборудования из строя. При закипании масляного наполнителя выделяется воздух, растет давление на корпус изнутри. Из-за высокого давления корпус может деформироваться, потрескаться. Протечка кипящей масляной жидкости угрожает пожаром.
2. Второй – датчик положения. Чтобы обогреватель нормально функционировал, ТЭН должен быть полностью погружен в масляную среду. При опрокидывании агрегата масло скапливается в одной стороне, ТЭН работает всухую, быстро перегревается, перегорает. Датчик, когда обогреватель опрокидывается, мгновенно отключает подачу электричества на обогреватель.

Приступаем к ремонту

Вопрос, как отремонтировать масляный обогреватель своими руками, возникает у каждого, когда прибор перестает работать. А между тем сложности в этом вопросе абсолютно нет. Прежде всего, необходимо выполнить разборку, чтобы добраться до объекта ремонта. Для этого нужно отсоединить панель управления от корпуса. Как правило, она крепится защелками. Но бывает крепление и другого рода. Например, винты или скобы.

Поэтому вначале надо тщательно осмотреть обогреватель, чтобы определить способ крепления панели. Затем аккуратно, не прилагая больших усилий, снять ее. Разборка должна выполняться без применения грубой силы, поскольку весь крепеж сделан из пластмассы.

Перед началом ремонта необходимо обесточить обогреватель.

Проверка сетевого шнура и выключателя. С этого необходимо начать работу по восстановлению работоспособности масляного обогревателя. Дело в том, что за время длительной эксплуатации в местах соединения провода обычно подгорают, и контакт нарушается. В этом случае достаточно отсоединить провод и зачистить его, а заодно и место присоединения. После этого вновь все собрать. Контакт восстановлен. Тестером проверяем, действительно ли это так. Одновременно нужно проверить сетевой шнур на предмет обрыва провода. Редко, но такая неисправность возникает. Делается это просто, с помощью того же тестера.

Следующий этап – осмотр всех контактных соединений в блоке управления. Нужно очень тщательно осмотреть каждый контакт на предмет подгорания, окисления и ослабления крепления. Отвертки, мелкозернистой шлифовальной шкурки и ватки, смоченной спиртом, для ремонта будет вполне достаточно. Не исключено, что где-то понадобится паяльник для припаивания оторвавшегося проводка.

Может случиться так, что возникла неисправность в тепловом реле, или регуляторе температуры. В этом случае нужно аккуратно его снять и разобрать. После разборки биметаллическая пластина, которая находится внутри, извлекается и заменяется новой. Все дело в том, что больше никаких неисправностей там быть не может. После замены пластины, реле восстановит свой потенциал.

Ремонт термопредохранителей будет заключаться в проверке их работоспособности и замене при необходимости на исправные. Проверка – простая прозвонка тестером. Термопредохранителей, или их еще называют термостатами, может быть несколько. Проверяем каждый.

Осталось проверить состояние ТЭНов. Для этого достаточно тестером замерить их сопротивление. Оно должно быть меньше 1 кОма. Одним подключением осуществляется проверка на обрыв цепи. Таким образом, если тестер показывает большое сопротивление или вообще ничего не показывает, то пришло время менять ТЭН.

На этом проверку электрической части обогревателя можно считать завершенной. Переходим к механическим неисправностям.

Из них актуальна только одна – протекание масла. В этом случае обогреватель придется разбирать для слива оставшегося внутри масла

При наличии повреждений корпуса важно точно определить, в каком именно месте это произошло. Затем нужно тщательно зачистить найденное место шлифовальной шкуркой

Это делается для определения способа ремонта. Если выясняется, что отверстие маленькое, и вокруг следов коррозии нет, то одним из вариантов ремонта будет вворачивание в отверстие самореза или подходящего диаметра винта. Другим вариантом станет применение специального герметика, который называют «холодной сваркой». Перед применением он разминается в руках до состояния пластилина.

Скатанный шарик герметика накладывается на отверстие и тщательно разравнивается на поверхности. Уже через 15-20 минут он затвердевает настолько, что можно пользоваться обогревателем. Несколько сложнее будет ликвидировать отверстие, которое образовалось от ржавчины. В этом случае потребуется зачистка наждачной шкуркой всего ржавого пятна до «живого» металла. Затем снова нужно внимательно осмотреть и оценить размер отверстия. Если оно не очень большое, то его можно запаять. Если же отверстие большое, то здесь нужно применять сварку, то есть наложить латку и обварить ее. В этом случае ремонт масляного обогревателя будет более серьезным и потребует не только специального инструмента, но и навыков.

Устройство простейшего масляного обогревателя

Масляный обогреватель хорошо устилать одеждой сушиться. Единственный тип приборов, где хозяин избежит фатальных последствий. Единственное, сбоку гармошчатой емкости имеется пристройка, снабженная электронной начинкой, отсек избегайте укрывать. Устройство масляного обогревателя включает следующие элементы:

Датчик аварийного отключения (термопредохранитель, реле)

• Емкость, заполненная маслом. Внешний вид – вылитая гармошка, раскаляющаяся до приличной температуры, повремените дотрагиваться рукой. Что касается сушки вещей, безбоязненно кладите переносящие нагрев. Емкость герметичная, однако внутри воздух объемом 15%. Попробуйте поставить масляный обогреватель кверху ногами, завалите набок, верните колесам нагрузку. Услышанные глухие удары пугают мышей: пузырьки воздуха лопаются внутри. Вода не применяется нагревателем, быстро испарится, коррозия корпуса станет значительной, технология изготовления потребовала бы полного исключения из рабочей жидкости воздуха (вода + кислород = самый мощный окислитель живой природы). Коэффициент температурного расширения самой распространенной жидкости планеты десятикратно превышает аналогичный параметр стали. Нехорошо, если бак разорвет.
• Нижняя часть торца гармони содержит ТЭН, к которому льнет отсек электроники. Масляный обогреватель лишен насоса, работает путем естественной рециркуляции масла. Ток начинается от ТЭНа вверх, затем на противоположном конце батареи жидкость спускается. Работая, издает различимые слухом вибрации спирали под действием переменного напряжения. Эффект неустраним, обусловлен влиянием магнитного поля Земли. Температура кипения выше 100 ºС (150-200), к емкости избегайте прикасаться, до изменения фазового состояния не доводится жидкость по причине запрета применения воды: емкость разорвет. ТЭН двойной (две спирали), позволит гибче регулировать нагрев.
• Неподалеку от ТЭНа находится термопредохранитель. Устройство не даст случиться пожару, если вдруг масло вытечет, сломается температурное реле. Масляный обогреватель работал бы упорно, когда медный ТЭН начал бы плавиться. Масло вытечет – через корпус высокая температура вызовет срабатывание налепленного термопредохранителя. Структурой различают биметаллические (многоразовые) или проволочные (одноразовые). Фото показывает наличие над ТЭНом отчетливо чернеющей таблетки: термопредохранитель (см. первое фото обзора), либо термореле (определено конструкцией).

Стальной профиль, обеспечивающий соединение отсека электроники и гармошки обогревателя

• Реле расположено вверху. Главное отличие от утюга видим: отсутствует соприкосновение с корпусом. Видно, тепловое реле просто попирает воздух. Масляный обогреватель подмеченной чертой напоминает электрочайник, в котором биметаллическая пластина частенько подвергается воздействию пара, проникающего через специальное отверстие корпуса. Тепловое реле — механизм регулировки, термопредохранитель предназначен локализовать случай отказа штатных средств.

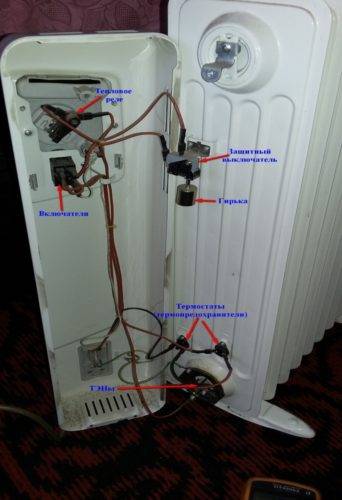

• Снимки показывают: выключателей два, к каждому подходят фаза, земля ТЭНа, один провод теплового реле. Такая избыточность позволяет светиться индикаторным лампочкам. Одной фазы недостаточно обеспечить эффект Джоуля-Ленца. Производитель заранее не ведает, какой стороной пользователь воткнет вилку, будет ли синий (красный) провод занулен, подвержен действию 230 вольт.

Электрическая часть мало отличается от утюга, электрочайника, водонагревателя. Можно включать обе спирали ТЭНа одновременно, отдельно. В последнем случае масляный обогреватель будет достигать режима дольше. Есть шанс, в холодной комнате конструкция станет работать вовсе без перерыва.

Исследователь магнитного поля Земли слушает жужжание спирали масляного обогревателя

Закрыть отверстия прохода воздуха в электронную схему – ничего не сгорит, масляный обогреватель отключится раньше срока, повторный запуск произойдет нескоро, притоку свежей струи воспрепятствует сушащийся шерстяной носок. Днище кожуха электронного блока прорезано приточными щелями. Воздух покидает пол, следует, минуя провода, достигая верхнего выхода. Попутно биметаллическая пластина оценивает момент прекращения нагрева.

Как устроен обогреватель?

В число основных частей агрегата входит металлический корпус, состоящий из герметично состыкованных секций. Сверху наносят порошковое покрытие, усиливающее прочностные характеристики металла.

В корпусе находится масло.

Источник нагрева — трубчатый электронагреватель (ТЭН). Находится в нижней части корпуса. Подогревая масло снизу, ТЭН стимулирует образование конвекционных потоков внутри аппарата. Происходит равномерное нагревание, отдача тепла.

Система управления состоит из выключателя, регулятора мощности. Переключатели режимов мощности, таймеры включения, отключения аппарата, термостаты, реагирующие на температуру в помещении, присутствуют в новых моделях.

Оборудованы вентиляторами, увлажнителями. В случае поломки, старые модели легче ремонтировать.

Безопасность обеспечивают датчики перегрева, опрокидывания.

1. Первый контролирует температуру масла. При перегревании может закипеть. Высокая температура в корпусе чревата выходом оборудования из строя. При закипании масляного наполнителя выделяется воздух, растет давление на корпус изнутри. Из-за высокого давления корпус может деформироваться, потрескаться. Протечка кипящей масляной жидкости угрожает пожаром.
2. Второй – датчик положения. Чтобы обогреватель нормально функционировал, ТЭН должен быть полностью погружен в масляную среду. При опрокидывании агрегата масло скапливается в одной стороне, ТЭН работает всухую, быстро перегревается, перегорает. Датчик, когда обогреватель опрокидывается, мгновенно отключает подачу электричества на обогреватель.

Дополнительные советы и рекомендации

Чтобы устройство служило максимально долго, рекомендуется соблюдать такие правила:

1. Запрещено сушить белье на масляном обогревателе. Оно высохнет довольно быстро, но это станет причиной поломки устройства. Это обусловлено перегреванием элементов приспособления.
2. Поверхность масляного обогревателя может обладать большой температурой. Чтобы предотвратить случайные ожоги, на устройство рекомендуется поставить особый защитный экран.
3. Как можно чаще следует протирать прибор от пыли. Это поможет избежать перегревания и увеличить отдачу тепла. Помимо этого, пыль может стать причиной возникновения плохого запаха в помещении.
4. Запрещено пользоваться таким обогревателем в комнатах с высокой влажностью.
5. Устройство сильно сушит воздух, потому его запрещено применять в очень маленьких помещениях.
6. Использовать прибор разрешается только в вертикальном положении. Если агрегат хранился горизонтально, перед включением его стоит подержать вертикально. Благодаря этому масло попадет вниз, что исключит риск перегревания нагревательных элементов.
7. Для подключения обогревателя запрещено пользоваться переходниками. Это приведет к созданию неполного контакта. Как следствие, прибор может периодически включаться и выключаться. В результате он просто выйдет из строя.
8. Не рекомендуется оставлять устройство включенным при уходе из дома. Не стоит ставить прибор возле мягкой мебели или занавесок.

Ремонт масляного радиатора имеет целый ряд особенностей. Чтобы добиться успехов в этом вопросе, необходимо четко определить причины поломки и соблюдать основные рекомендации.

Распространённые неисправности масляного обогревателя, их признаки и способы ремонта

Устранение неисправности маслонаполненного электроотопителя, как и ремонт инфракрасного обогревателя любого другого вида, требует наличия определённых навыков и соблюдения ряда правил.

Важно! При выходе из строя любого из элементов конструкции масляного обогревателя эксплуатация отопителя должна быть прекращена до устранения неисправности. Фактическое изображение одной из моделей масляных обогревателей с перечнем устройств наружного оснащения

Фактическое изображение одной из моделей масляных обогревателей с перечнем устройств наружного оснащения

Прежде всего, следует сознавать, что восстановление работоспособности большинства комплектующих этого обогревательного прибора в домашних условиях невозможно или же требует профессиональных знаний и навыков. Экспериментирование с вышедшими из строя электрическими узлами чревато непредсказуемыми последствиями (электротравма, термотравма, пожар, взрыв), поэтому ремонтировать масляный обогреватель своими руками, не имея профессиональной подготовки, в большинстве случаев следует лишь путём замены пришедшей в негодность детали.

Кроме того, при ремонте электроотопителя необходимо выполнение следующих правил:

• прибор должен быть выключен из розетки;
• обогреватель должен быть остужен до комнатной температуры;
• оснащение прибора самодельными комплектующими запрещено;
• следует избегать контакта трансформаторного масла с телом, а также с изоляцией проводки;
• замена штатного сетевого электрокабеля с заземляющей жилой на провод без заземления запрещена.

Протечка масла

Нарушение герметичности масляного радиатора происходит обычно при его механическом повреждении или в результате коррозии, вызванной дефектом защитного лакокрасочного покрытия.

Когда давно используемый, привычный масляный радиатор потёк, возникает естественный вопрос, что делать, почему бы не попробовать восстановить его герметичность своими руками?

Однако, ремонт инфракрасного обогревателя своими силами в случае протечки возможен лишь при условии, что прибор — агрегат отечественного производства старого образца со стальным радиатором плоского исполнения и съёмным ТЭНом.

Плоские масляные электроотопители отечественного производства с радиаторами из стали

Для производства ремонта от корпуса прибора отсоединяется блок управления, под которым расположен ТЭН. Затем нагреватель после отсоединения контактов выкручивается, и масло через монтажное гнездо сливается в чистую ёмкость. Остаткам масла дают стечь, после чего радиатор заполняют водой, чтобы исключить воспламенение внутри него масла.

Толщина стенок таких радиаторов составляет 1-1,2 мм, что позволяет использовать электросварку. Место протечки на корпусе зачищают болгаркой со шлифовочным диском или вручную – грубой наждачной бумагой. В зависимости от места и размера повреждения, вырезают латку из стали соответствующей толщины, накладывают её на отверстие и обваривают с помощью полуавтомата Kemppi.

Аппараты Kemppi разных моделей для полуавтоматической электросварки в бытовых условиях

Сварочный шов зачищают и шлифуют, после чего при необходимости проваривают ещё раз. После обезжиривания место ремонта окрашивают термостойкой краской, например, Rustins High Heat Black Pain.

Важно! Если обогреватель окрашен по порошковой технологии, то при производстве ремонтных работ нужно стремиться к минимальным повреждениям покрытия – в бытовых условиях восстановить его невозможно

Ликвидация утечки масла

Нарушение герметичности основной части радиатора и утечка масла является наиболее частой проблемой этих обогревателей. Масло может вытекать через случайную пробоину или стенку, которая проржавела. Если имеет место второй вариант, то лучше приобрести другой радиатор, поскольку коррозия может разрушить большую площадь, чем видно. Поэтому через некоторое время возле заваренного или запаянного места потечет масло.

Пробоины или малые дырочки, трещины можно:

• запаять;
• заварить.

Первого варианта следует избегать. Пайка не может обеспечить надежного соединения, и при постоянном нагревании/охлаждении, прочный контакт припоя и металла бака начнет превращаться в трещину. Поэтому пробоину лучше заварить.

Подготовка обогревателя к пайке или сварке является одинаковой:

1. Спуск масла из бака.
2. Очистка проблемного места от грязи и ржавчины. Это можно сделать наждачной бумагой.
3. Наливание воды в бак. Это позволит избежать возможного возгорания (внутри было масло, и его остатки точно сохранились).
4. Переворачивание радиатора в такое положение, при котором вода не будет вытекать из пробоины.

Устройство прибора

Составляющими масляного обогревателя являются:

1. Герметичный корпус в виде гармошки, состоящий из двух сваренных друг с другом панелей. Внутри закачано техническое масло, и практически во всех моделях остается воздух в небольших количествах. Но это прибору не вредит, потому что масло при соприкосновении с воздухом не создает условий для коррозии. Если бы вместо него была вода, то вероятность разрыва металлических конструкций была бы очень высокой.
2. В нижней части сбоку в прибор вставлен ТЭН. Именно с его помощью производится нагрев масла и самого радиатора.
3. Рядом с нагревательным элементом установлен блок управления и безопасности. Основной и важный его элемент — это терморегулятор с предохранителем. Первый отвечает за установку необходимого температурного режима, а второй — за безопасность эксплуатации. Если по каким-либо причинам масло начнет вытекать из корпуса, предохранитель сработает и остановит подачу электроэнергии на ТЭН.

Сегодня производители используют одноразовые предохранители проволочного типа или многоразовые — биметаллические в виде таблеток. Что касается реле управления, то в масляных обогревателях они схожи с электрочайником, а не с утюгами. В конструкции реле висит в воздухе, не соприкасаясь с корпусом прибора.

1. На каждом приборе есть два включателя. К каждому подходит три провода — фаза, ноль от ТЭНа и провод от теплового реле. Три провода необходимы для того, чтобы работала подсветка включателей.

Электрическая схема масляного обогревателя практически такая же, как в утюгах, электрочайниках и других нагревательных приборах. Она проста и при этом надежна. Обычно во всех этих нагревателях установлены два ТЭНа, и когда включаются сразу оба, потребление электроэнергии сильно возрастает. Но при этом время на достижение рабочего температурного режима увеличивается. Если температура в комнатах низкая, то даже при двух включенных ТЭНах прибор может работать, не отключаясь.

Металлический корпус, который закрывает блок питания и безопасности прибора, имеет вентиляционные щели — сверху и снизу. Если их закрыть, то прибор от этого не пострадает, но работать он будет с трудом. Он быстрее отключится, а включится не так скоро. Поэтому рекомендуется не вешать на радиатор вещи для сушки. Если такое произошло, то постарайтесь не закрывать вентиляционные зазоры.

Как отремонтировать масляный обогреватель, если сломался и не включается

Если обогреватель в принципе не включается в работу, то речь идет об электрической неисправности. К ее появлению обычно приводит окисление и подгорание контактов, а также ослабление креплений. Диагностику и ремонт своими руками выполняют так:

1. С обесточенного масляного радиатора снимают панель, расположенную на торце корпуса. Удерживать ее могут как винты, так и защелки.
2. При получении доступа к блоку управления перед ремонтом внимательно осматривают каждый из контактов. При длительной эксплуатации радиатора некоторые из них могут потемнеть или окислиться, иногда отдельные проводки просто перегорают и отрываются.
3. При обнаружении неисправных элементов их зачищают. Сначала контакты необходимо обезжирить ваткой, смоченной в спирте, а затем зашкурить своими руками до восстановления блеска. Винтовые соединения подтягивают при помощи отвертки, оторвавшиеся провода припаивают на место.
4. При ремонте масляного обогревателя с вентилятором проверяют также контакты, идущие от блока управления к системе обдува. Поломка кулера не всегда влияет на общую работоспособность агрегата. Но она может приводить к перегреву и в результате — к выходу из строя.

После ремонта масляный прибор собирают обратно и пробуют запустить. Если контакты восстановлены успешно, устройство начнет включаться.

Для зачистки контактов своими руками используют наждачную бумагу с мелким зерном

Почему не греет обогреватель – поиск неисправности

Если вдруг обогреватель перестал работать и индикатор подключения к сети не светится, то в первую очередь необходимо проверить наличие питающего напряжения в электрической розетке. Мог сработать автомат защиты на входе электропроводки в квартиру, нарушится контакт в месте подключения проводов к розетке или выйти из строя сама электрическая розетка.

Проверить исправность розетки можно двумя способами, подключив к ней любой электроприбор, например настольную лампу или фен, что предпочтительней. Или подключить обогреватель к другой розетке. Если обогреватель начал греть значит, неисправна розетка.

Если дело в обогревателе, то вполне возможно он перегрелся, и сработала система его защиты от перегрева, или вилку в розетку вставили, но забыли включить выключатель на корпусе обогревателя или установить в нужное положение ручку регулятора температуры (при их наличии). Поэтому прежде чем делать выводы, необходимо проверить в каком положении находятся переключатели на и подождать, пока обогреватель остынет.

В случае если все проверки, не привели к успеху, значит, обогреватель вышел из строя, и требует ремонта.
