Самостоятельно ремонтируем LED подсветку в телевизоре LG

Устранение неисправности

Чтобы получить доступ к светодиодной ленте, нужно удалить пластиковую рамку, предварительно убрав крепления. Также нужно снять пленки, рассеивающие свет. В телеприемниках с LED-подсветкой светодиоды подключаются последовательно, а значит, если один из них поврежден, остальные гореть не будут. Чтобы устранить поломку, нужно заменить светодиод на новый. Если нет следов подгорания, потребуется проверить каждый по отдельности.

Тестирование планки

Чтобы не тестировать все светодиоды, можно подавать напряжение отдельно на каждую планку. Если лампы на ней целы, она будет светиться. В противном случае нужно прозвонить каждый светодиод на планке. Обычно на ней имеются контакты для подключения мультиметра. Подсоединять щупы следует с соблюдением полярности. При верном подключении целый светодиод светится. Если мультиметр подключен правильно, а лампа не горит или демонстрирует короткое замыкание, это говорит, что она неисправна.

Замена

Чтобы устранить испорченный элемент, нужно снять с него отражающую линзу. Планка закреплена двусторонним скотчем, поэтому для демонтажа нужно прогреть ее феном. Далее следует надежно зафиксировать деталь и прогреть паяльным феном снизу возле светодиода до тех пор, пока не расплавится олово, и лампу не получится отсоединить. Впаивается новый светодиод таким же способом либо очень тонким паяльником.

Если в процессе работы снимаются линзы, нужно учитывать, что они закреплены компаундом – полимерной смолой, выполняющей роль защиты и изолятора

Отсоединять их следует очень осторожно, а устанавливать на прежнее место — с помощью суперклея и в том же положении, чтобы не нарушить фокусировку. Существует еще один способ замены, который актуален, когда расплавить испорченный светодиод практически невозможно

Необходимо при помощи ножовки по металлу выпилить неисправную лампу вместе с частями планки по обеим сторонам. Эти же действия нужно выполнить с новой деталью. После этого необходимо снять краску с дорожек на куске со светодиодом и на планке и аккуратно их спаять.

Завершение ремонта

Завершив работы по замене светодиодов, перед полной сборкой телевизионной панели нужно подключить к планкам напряжение и проверить, горит ли лента

Если все лампы исправно функционируют, необходимо восстановить телеприемник в обратном порядке, выполняя все действия максимально осторожно

После того, как техника собрана, нужно установить ее на исходное место, подключить к сети и включить. Если изображение хорошее, на матрице нет светлых либо темных засветов, а также каких-либо пятен, это говорит о правильно выполненной работе и успешном завершении операции по ремонту LED-подсветки.

Как менять диоды

Если посчастливилось купить готовые линейки от производителя — задача решается просто: они устанавливаются на место старых целиком. Даже без проверки отдельных диодов. Есть и более сложный путь. Найдя сгоревшие диоды, их вырезают вместе с участком подложки с проводниками. На это место помещают такую же деталь, получаемую из новой линейки. Все, что останется — восстановить дорожки, то есть подпаять в разрыв пару коротких проводников.

Но если в руках только набор б/у диодов или комплект с Алиэкспресс, придется повозиться.

Как снять линзу

Главное, не повредить ножки линзы. Так ее проще будет устанавливать на место. Операция проводится очень аккуратно. На фене устанавливается температура 100-120 градусов, выхлоп направляется на ленту подложки снизу. Расстояние подбирается эмпирически, обычно около 10 см. Под линзу помещают тонкую полоску пластика и легонько пытаются, как рычагом, ее поднять. Как только фен расправит клей, деталь отделится от подложки. В ходе работы рекомендуется записывать, откуда что снимается, чтобы затем сделать обратную правильную установку.

Как снять диод

Диоды также прогреваются феном. Температуру воздуха при этом устанавливают на уровне 320-350 градусов. Понять, что диод отделился, можно по расплавлению припоя по его краям. Деталь снимают пинцетом.

Как готовить посадочную площадку

После снятия старого диода, под новый готовят место. То есть удаляют лишнее олово на проводящих площадках, избавляются от потекшего флюса, все вычищают. Затем контактные точки лудят.

Как установить новый диод

Новый диод очень аккуратно пинцетом устанавливают на подготовленную площадку. Не смещая деталь и не перемещая ленту подложки, последнюю греют снизу феном. Как только будет видно расплав олова, поступление тепла прекращают. После остывания металла на контактных площадках диод готов к работе.

Возвращаем линзы на места

До окончания монтажа осталась одна операция. Делать ее нужно быстро. Возврат линз на свои места производится по записанной карте демонтажа. На ножки детали наносят суперклей. Желательно использовать гель, так как он медленнее застывает. Ножки помещают в те же точки, при этом следят, чтобы оптическая ось линзы прошла через центр полупроводникового кристалла.

Для этого подсветку подключают к драйверу и кладут сверху пластину светорассеивающего фильтра. Если она равномерно освещена, ничего делать не нужно. А вот в случае обнаружения дефектов линзу в месте их находки можно немного сдвинуть в правильную позицию.

А это отремонтированный вид собранной и готовой к дальнейшей эксплуатации панели подсветки:

Причины и признаки неисправной подсветки

Экран телевизора состоит из множества точек – пикселей, расположенных вплотную друг к другу, а чтобы пользователь увидел изображение, на них должен подаваться свет, тогда они «оживают» и формируют картинку. Технология LED в ЖК телевизорах – это новый способ подсветки экрана при помощи светодиодов, пришедший на смену люминесцентным CCFL-лампам. Устройства с LED-подсветкой отличаются великолепной цветопередачей, высокой контрастностью, невероятной четкостью и реалистичностью изображения, низким потреблением электроэнергии и небольшой толщиной.

Типы подсветки

В зависимости от того, как расположены светодиоды, выделяются два типа LED-подсветки:

• edge (торцевая, боковая) подсветка предполагает расположение светодиодов по левому и правому краю, сверху и снизу или по всему периметру;
• direct (матричная) подсветка обозначает распределение светодиодов по всей площади матрицы.

При первом типе расположения светодиодов добиться равномерного подсвечивания экранов невозможно. Во втором случае диоды расположены вдоль всей матрицы, благодаря этому обеспечивается равномерная подсветка всего дисплея, а также высочайшая контрастность и насыщенный черный свет.

Причины поломки

Если пользователь включает телеприемник и обнаруживает отсутствие картинки или видео, но звук при этом воспроизводится, это может свидетельствовать о поломке подсветки.

Существует несколько причин, по которым LED-подсветка выходит из строя. Во-первых, может быть повреждена лента диодов. Светодиоды соединены последовательно, а значит, если перестанет работать хотя бы один, погаснет вся полоска. При этом напряжение будет продолжать подаваться. Во-вторых, может быть сломан LED-драйвер. В таком случае на лампы не поступает изображение, поэтому они не загораются.

Иногда телевизор еще с завода поступает с браком. Ведь достаточно всего одного неисправного светодиода, чтобы экран телеприемника не работал. В других ситуациях лампы выгорают по вине пользователя, который устанавливает максимальную яркость экрана — напряжение повышается, светодиоды с ним не справляются и перегорают

В проблеме также может быть виноват магазин, в котором продавцы пытаются привлечь внимание покупателей ярким изображением на экране телевизионной панели

Что такое Ambilight

Подсветка Ambilight (технология окружающего освещения) – изобретенная и запатентованная компанией Philips технология, которая обеспечивает фоновую адаптивную подсветку на телевизионных панелях компании.

Система анализирует цветовую палитру картинки на экране и включает аналогичное свечение по периметру телевизора. Работает все в динамическом режиме и создает эффект рассеивания изображения за пределы матрицы.

Выглядит очень эффектно и позволяет еще больше погрузиться в атмосферу фильма или сериала. Таким способом получается визуально увеличить размеры экрана и залить большую часть обзора зрителя цветом.

К сожалению, другие производители электроники не пытаются представить свои аналоги или купить у правообладателя права на использование Ambilight. Однако, при помощи некоторых гаджетов с AliExpress можно “наколхозить” нечто подобное.

Определим какие светодиоды в подсветке телевизора.

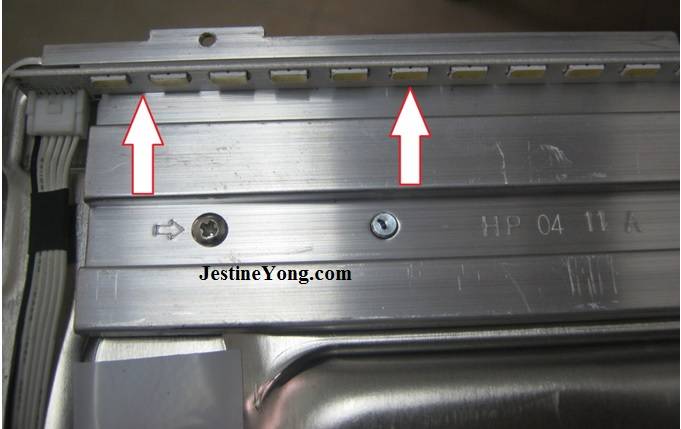

Вся светодиодная подсветка расположена по периметру телевизора в его торце, по 50 светодиодов с каждой стороны. Проверка тестером выявила неисправность одного из светодиодов. Теперь нам нужно определить Какие светодиоды в телевизоре, чтобы купить либо весь светодиодный модуль полностью или выявить сгоревшие диоды и впаять их самостоятельно.

Давайте определим какие светодиоды в подсветке телевизора.

Итак чтобы определить Какие светодиоды в телевизоре, вам необходимо воспользоватся вольтметром и определить напряжение светодиода. Вам может помочь в этом наша статья Как проверить светодиод?

Самое главное в процессе определения светодиода мы должны выяснить рабочее напряжение и ток на светодиоде.

После того как мы определим какие светодиоды в телевизоре. Далее мы должны определить весь светодиодный модуль вышел из строя или одиночный светодиод. Вам нужно определить тип светодиода, а именно его габариты корпуса. Измеряются они в миллиметрах. Вам может помочь в этом наша статья Размеры светодиодов. Но статья может и не пригодится так как, зачастую производители пишут тип светодиода на самой плате. Смотрите фото. Там будет указано 2835, 5050 или 5630 это и есть тип светодиода.

• Далее зная корпус диода и его напряжение вам не составит ни какого труда приобрести нужные вам светодиоды или светодиодные модули на Aliexpress.

ВНИМАНИЕ!

Если перед вами светодиодный модуль с вышедшими из строя светодиодами и перед вами стабилизированный по напряжению модуль (т.е на напряжение 12/24 В). Проверьте тестером элементы сопротивления, так как зачастую светодиоды выходят из строя благодаря сгоревшему сопротивлению в цепи.

Полная разборка телевизора. Пошаговая инструкция

Подтвердив неисправность именно подсветки, приступил к полной разборке телевизора.

Сначала, отключил шлейфы идущие на плату T-CON и MAIN плату, после чего отвинтил и снял эти платы.

Отключение шлейфа на плату T-CON

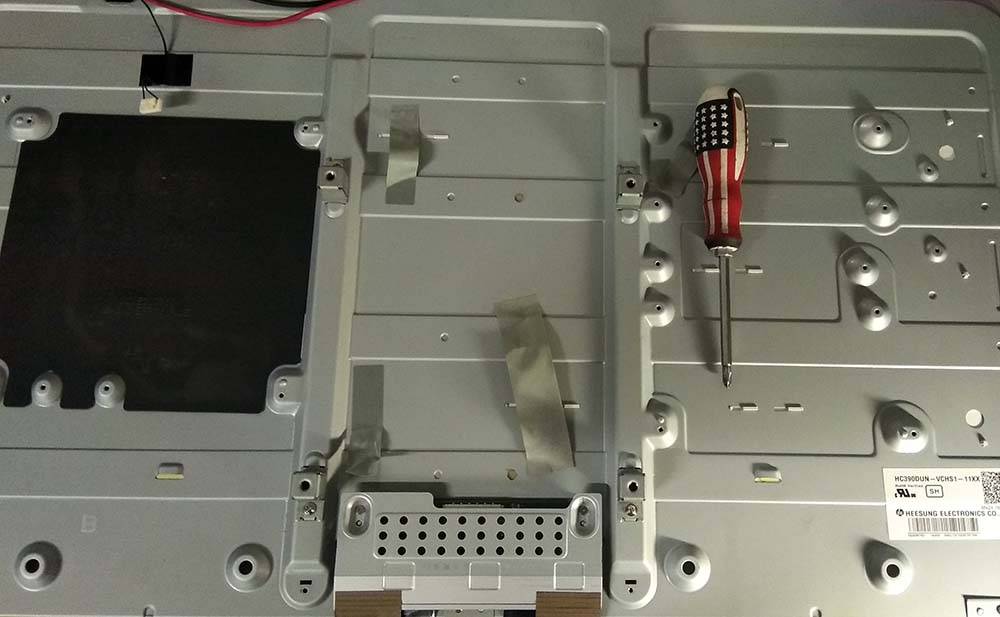

Сняты платы блока питания и MAIN

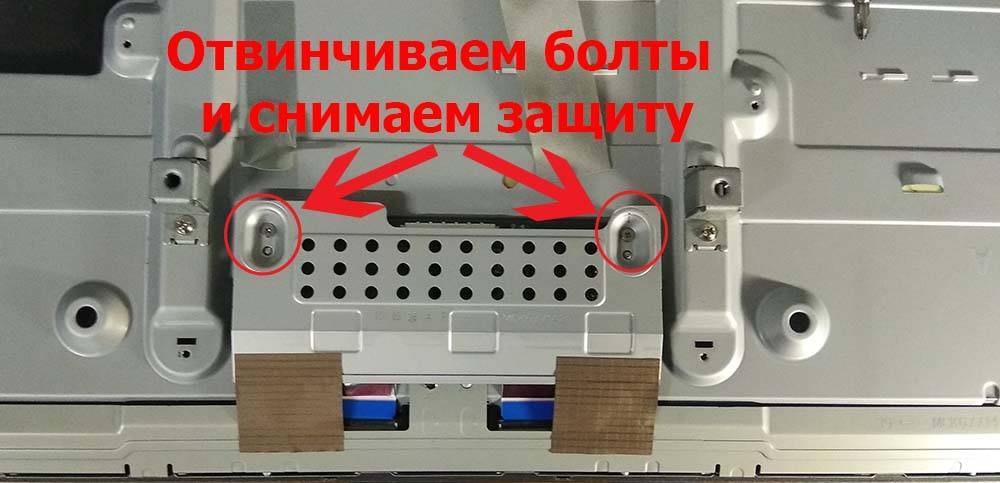

Снимаем защиту платы T-CON

С платой  T-CON тоже проблем не появилось. Аккуратно от щелкнул шлейфы, которые шли на дешифраторы матрицы и снял плату  T-CON.

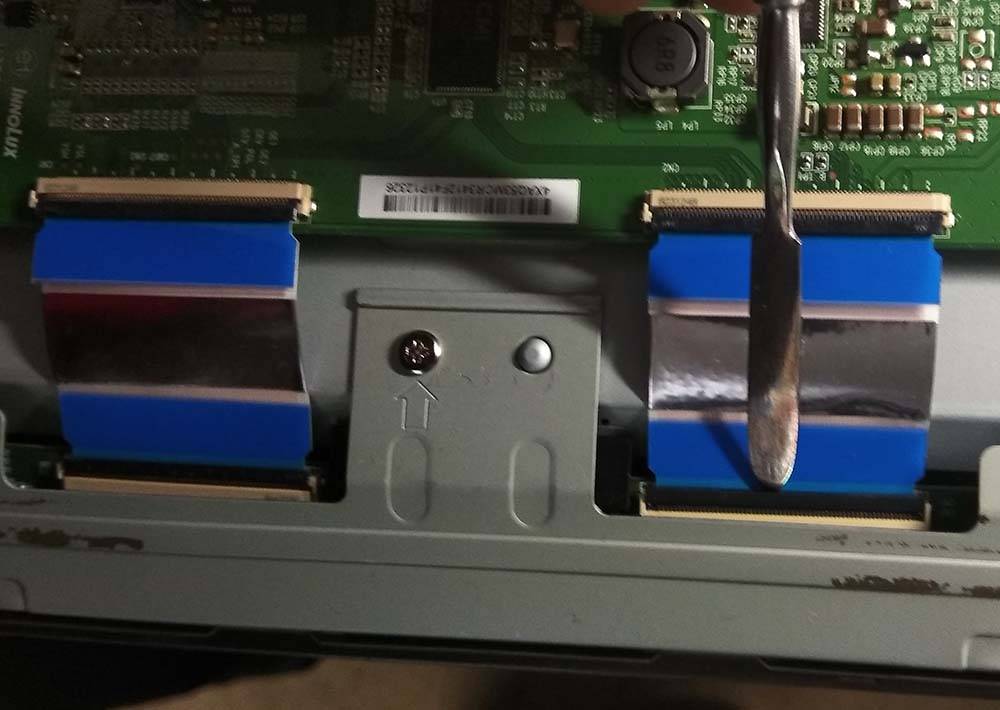

Отключение шлейфов платы T-CON

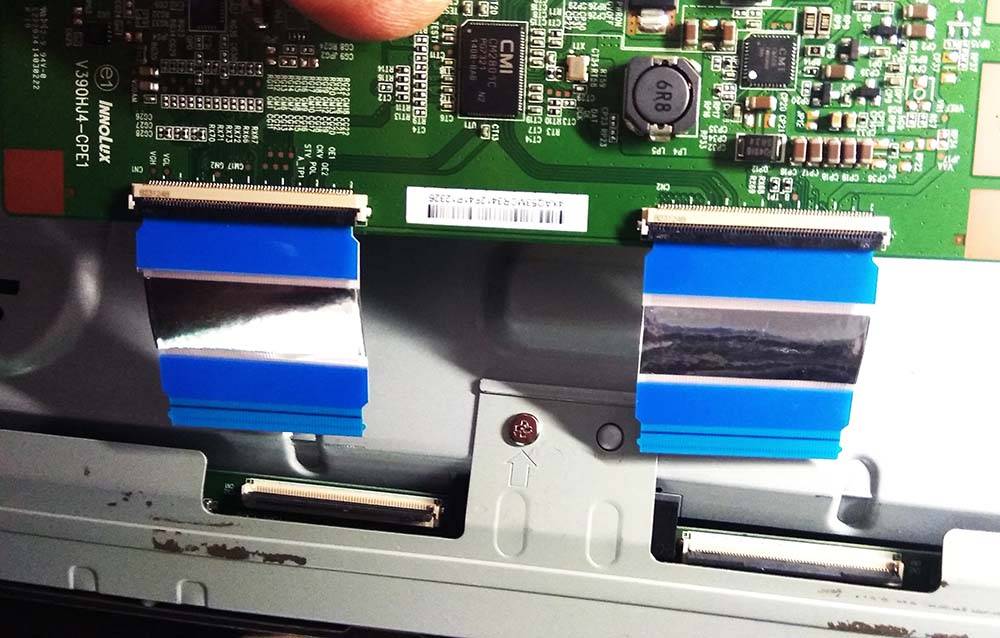

Шлейфы отключены, а плата снята

Далее, отвинтил болтики которые держали защиту дешифраторов матрицы, после чего снял ее и отложил в сторону.

Снятие планки защиты дешифраторов

ДАЛЕЕ ДЕЛАЕМ ВСЕ ОЧЕНЬ И ОЧЕНЬ ОСТОРОЖНО!!!

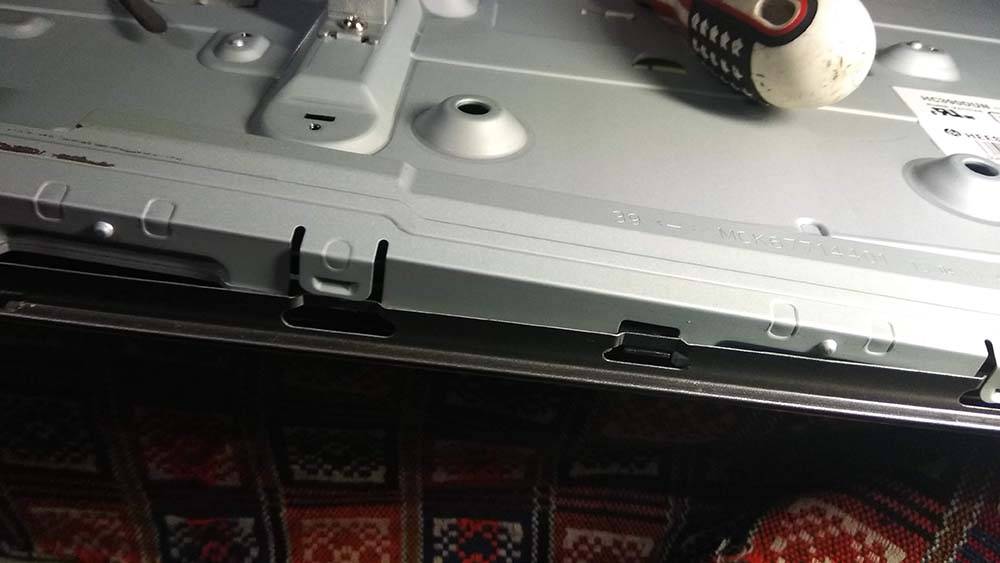

Переворачиваем корпус матрицей к верху, после чего аккуратно отщелкиваем переднюю металлическую рамку.

Если что-то сразу не снимается, ни в коем случае не применяем силу. Рассматриваем хорошо все крепления, ищем мешающую защелку, только потом снимаем рамку.

 После снятия рамки, необходимо освободить дешифраторы с резиновых держателей.

Делаем это тоже очень аккуратно, сначала освобождаем нижнюю часть дешифратора, после чего без усилий тот должен повиснуть на шлейфе.

Снимал матрицу я вместе с пластмассовой рамкой. Так как рамка плотно сидит на защелках, я нарезал с остатков тонкого пластика квадраты, и вставил под защелку, между пластмассовой частью и металлической, тем самым освободив все защелки по периметру. После этого рамка вместе с матрицей полностью снялась

Класть снятую матрицу необходимо на заранее подготовленное место, при этом уделить особое внимание шлейфам, чтобы те ни коем образом не повредить.
После снятия рамки, убираем пленки. Делаем это просто, перем за самый нижний слой (там находиться слой по типу орг

стела), и убираем с телевизора.

Теперь необходимо снять отражающую пленку. Она держится на при помощи поддерживающих клипс.

На этом разборка завершена.

Ремонт подсветки

Частая проблема, из-за которой телевизор LG может ничего не показывать — неисправность подсветки LED. Многие пугаются, когда узнаю от случившемся, думая, что придётся поменять ЖК экран телевизора целиком. Но, это совсем не так. Подсветка — вполне ремонт пригодная деталь.

Главный признак того, что всё дело именно в подсветке: больше ничего не показывающий дисплей, при том, что звук есть и никаких внешних повреждений не было. Каналы зачастую тоже продолжают переключаться без проблем.

Окончательно удостовериться в том, что виной всему сломанная подсветка можно, предварительно затемнив помещение с помощью штор и выключенного света. Как только в комнате станет темно, необходимо посветить любым фонариком на включённый экран с расстояния мера-двух. Изображение на нём станет видно, хотя оно будет крайне затемнённым.

Основная причина проблем с подсветкой в телевизорах LG — последовательное подключение всех диодов. Это приводит к тому, что даже при перегорании одного из них — работать перестаёт вся цепь. Для того, чтобы не работала ни одна лампочка отвечают защитные микросхемы, отключающие при малейших проблемах диодную ленту целиком.

Ремонт подсветки телевизора LG осуществляют одним из трёх способов:

• в официальном сервисном центре;
• в частной мастерской;
• самостоятельно.

Первый вариант больше всего подходит, если на момент поломки не успела истечь гарантия. Но стоит учитывать, что в официальных сервисах светодиодную подсветку не чинят отдельно от матрицы, поэтому починить без гарантии лишь первую не удастся — придётся заплатить не 12 тысяч рублей за всю матрицу. Гарантия выдаётся на сам ТВ на год, а на новые детали — до трёх месяцев. Замена подсветки телевизора LG у частного мастера возможна как дома у владельца, так и в мастерской. Стоимость такой процедуры составит от пяти сотен до пяти тысяч рублей в зависимости от количества поломавшихся диодов, их типа, размера экрана и марки самого устройства.

Но многие владельцы подобной бытовой техники предпочитают делать ремонт ЖК телевизора Элджи своими руками, поскольку это не так сложно, как кажется на первый взгляд. Набор необходимых инструментов довольно прост и их можно найти практически в любом доме:

• тестер определения работоспособности диодов;
• отвёртки необходимых размеров;
• шуруповёрт;
• бытовой фен.

Для того чтобы узнать, какая нужна марка светодиодных лент, необходимо обратиться к технической документации устройства. В ней указывают не только данные об оригинальных диодных лампах, но и типы, которыми те заменяются при необходимости.

Не забываем подготовить весь инструмент

Ремонт проводят в таком порядке:

1. Первым делом переворачивают телевизор и откручивают крепления задней панели, для того, чтобы её отсоединить. Делают это как можно аккуратнее.
2. На втором этапе отсоединяют шлейфы от плат микросхем.
3. На третьем отстёгивают удерживающие матрицу защёлки и откручивают винты.
4. Далее, снимают верхнюю часть экрана, что позволяет увидеть светодиоды.
5. Тестером проверяют полоски с ними и таким образом определяют ту, что вышла из строя.
6. На шестом этапе, включают фен на максимальную мощность и направляют его на место крепления ленты.
7. Как только клеящий состав расплавится, полоска легко отсоединится.
8. Поломанную деталь меняют на новую, продолжая удерживать температуру клеящего состава феном.
9. На девятом этапе совершают тестовое подключение к электросети. В том случае, если не обнаруживается никаких новых проблем с работой телевизора, приступают к обратной сборке, начиная с матрицы и заканчивая задней панелью.

Светодиодная лента для подсветки ТВ

Купил в местном магазине самую обычную светодиодную ленту, не заморачиваясь характеристиками, теплотой цвета и прочими штуками. У меня просто не было вариантов. Точнее, было два: либо лента на 60 светодиодов (три диода на отрезок 5см), либо лента на 120 светодиодов (три диода на 25мм) — это в одном метре. Я выбрал второе: так и зазор между диодами меньше, и ленту по месту можно отрезать точнее.

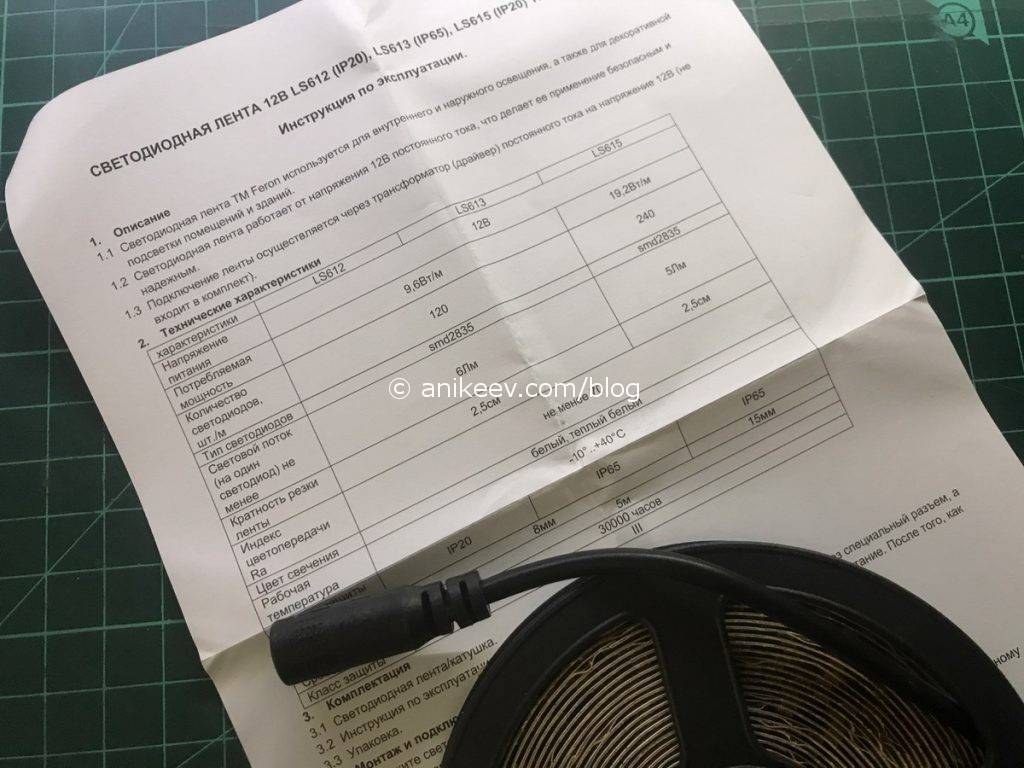

Подключил все пять метров ленты к источнику питания. Выяснил, что потребление тока не превышает 1А.

Конечно же, лента из магазина будет иметь все сертификаты и параметры, заботливо указанные на инструкции. У ленты даже будет хвост для подключения к источнику питания, он пригодится.

Диагностика неисправности LED подсветки

Ремонт LED подсветки матрицы телевизора LG начнем с подготовки рабочего места, так как при разборке телевизора нам понадобиться отдельный стол, на который будем слаживать такие хрупкие детали как матрица и светофильтры. Всегда с трепетом ремонтирую такие телевизоры, так как одно неверное движение может отправить матрицу в утиль.

Уложив телевизор, отвинтил все болты по периметру крышки.

Телевизор после разборки

Сняв крышку, решил измерить напряжение на LED драйвере в момент включения.

Разъем на LED светодиоды

В момент включения напряжение поднималось до 130 вольт, после чего потихоньку упало до нуля. Такое поведение драйвера является нормальным, так как при отсутствии нагрузки, тот переходит в защиту и выключает питание.

Признаки неисправности подсветки

Главный признака неисправности LED-подсветки — отсутствие изображения на экране. Он имеет черный цвет, как при выключенном телевизоре. При этом в ТВ присутствует звук, переключаются каналы и доступны все аудио-функции.

Как убедиться, что неисправна именно подсветка? Для этого необходимо максимально затемнить помещение: закрыть шторы, выключить свет. Затем взять фонарик (подойдет, установленный в смартфоне) и посветить на экран ТВ на расстоянии 1-2 см. Вы увидите, что изображение на экране есть, но оно затемнено, потому что не подсвечивается светодиодами.

В современных телевизорах LG светодиоды подключены последовательно, поэтому если перегорает один, то происходит полный обрыв цепи, и изображение пропадает полностью. Может ли работать часть экрана? Нет, во всех LED-телевизорах LG и Samsung установлены специальные защитные микросхемы, которые отключают светодиодные ленты при неисправности даже одного элемента.

Важно: эксплуатировать ТВ с неисправными светодиодными лентами категорически запрещено! Это может привести к разрыву матрицы и дорогостоящему ремонту (до 90% от стоимости нового прибора)

Практика ремонта

Нравится

Social buttons

Телевизор LG 32LN540V

Поступил в ремонт телевизор с заявленной неисправностью:

«Нет изображения»

При включении телевизора дежурка горит, Изображения нет.

Произведено вскрытие и осмотр деталей.

Для начала произведен внешний осмотр БП телевизора :

Блок питания распространенный среди моделей телевизоров LG 32LN540, 32LN 541, 32LN 548 .

PSU: EAX64905001 ревизия 2.8

Произведена разборка матрицы телевизора, обнаружено:

Подсветка состоит из 3-х лент по 7 светодиодов в каждой , Светодиоды 1Вт 3v. Прозвонка лент показала неисправность по 1-му светодиоду в каждой ленте.

Ремонт: заменены неисправные светодиоды..После тестирования телевизор отдан клиенту..

НО,,,,,,

Через месяц телевизор возвращен клиентом с той же неисправностью,»нет изображения»

однако теперь выгорели другие светодиоды .

Тестирование БП показало:

1. Напряжение ST-BY 3.5 v присутствует, При это горит led индикатор дежурного режима
2. Отсутствуют напряжения 12 и 24 V 18-ти пинового коннектора MainBoard — PowerBoard. Напряжения питания подсветки после момента включения отсутствует.

Очевидо БП по какой то причине уходит в защиту, либо неисправность в БП по линиям 12 и 24 V

Исходя из анализа ремонтов данных моделей, а также по причине возврата после предыдущего ремонта, произведена замена всех светодиодов в лентах.

Более того:

Уже не является секретом, что в LED телевизорах LG подобных моделей подсветка выполнена на светодиодах низкого качества, Это модели 32LN540x -548 -541. При этом LED драйвер исправен, вскрытие матрицы показывает обрыв(неисправность) одного или нескольких светодиодов LED подсветки.

Как показывает практика ремонта подсветки, помимо замены светодиодов подсветки требуется доработка блока питания, с целью уменьшения тока питающего LED ленты монитора. В данных моделях ток завышен , плюс некачественные светодиоды. В итоге ремонт заключается:

1. В замене всех светодиодов или лент подсветки целиком, я заменил все 21 светодиода на аналогичные с характеристиками:

прямой Ток: 400mA импульсный Прямой Ток : 650mA обратный Ток : 25mA обратное Напряжение(VR): 0.8-1.2 В (ма) Рассеиваемая мощность (PD): 1460 МВт Напряжение в прямом направлении: 3.05-3.65 В

2. После замены требуется обязательная доработка блока питания, а именно схемы питания LED лент, ( схемы драйвера ), в данном случае драйвера MP3202.

В телевизорах LG, в которых применяются LED-драйверы с ШИМ-контроллером MAP3202, популярный PSU EAX64905001, датчик тока состоит из набора пар низкоомных резисторов. Отпаяв одну из пар, увеличиваем номинал датчика, что увеличивает глубину ООС ШИМ и пропорционально уменьшает ток в светодиодах.

В данной модели убрав из схемы датчика тока одну цепочку добился уменьшения тока на лентах подсветки.

По формуле паралельных R: С Rд=2.08 Om увеличил сопротивление до Rд=2.7 Om, что привело в ообщем к уменьшению тока LED подсветки, ну и плюс замена всех светодиодов, потому, как они уже поддверглись работе в экстремальных условиях с высоким током…..

Маркировка лент:

тип B1 и B2

LG 32LN541V 32LN540V Комплект подсветки 6916L-1437A 6916L-1438A

По вопросам приобретения напишите нам в комментарии или позвоните, телефон в разделе КОНТАКТЫ

ФОТО:

Еще про доработку БП для телевизоров LG той же серии четайте здесь: lg 32ln541u

Написать комментарий:

• Использовать ВКонтакте
• Комментировать без регистрации

Social Comments

Профилактика

Чтобы не допустить повторения неисправности, нужно открыть меню телеприемника, найти в нем яркость подсветки (не нужно путать с яркостью экрана) и выставить этот показатель на 75%.  В этом случае лампы будут функционировать в нормальном режиме, и на них будет поступать обычное (а не повышенное) напряжение, что позволит существенно продлить их срок службы.

Итак, если телевизор не выводит изображение, но звук при этом присутствует, очень часто причина кроется в неисправной LED-подсветке. Для ее ремонта можно прибегнуть к помощи специалиста, но, зная правильный порядок действий и купив новые детали, починить телевизор можно самостоятельно в домашних условиях. Однако если нет уверенности в своих силах и опыта в тонких радиоэлектронных работах, то лучше воспользоваться услугами профессионального мастера, чтобы не усугубить ситуацию.

Разборка изделия

Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.

Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:

заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку;
прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу

В дальнейшем это негативно отразится на качестве изображения;
особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф.. Пошаговая инструкция по разборке телевизионного оборудования:

Пошаговая инструкция по разборке телевизионного оборудования:

1. Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.

1. Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.

1. Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.

Переверните экран, придерживая при этом матрицу

Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно.

1. Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.

В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.

Подсветка матрицы ЖК телевизора – что это и как ее чинить

Светодиодная подсветка пришла не так давно и заменила собой некогда популярные газоразрядные лампы. Подсветка выполнена в виде трех или четырех планок с равномерно нанесенными светодиодами. Эти планки и выступают в роли яркого фона для матрицы, которая состоит из пикселей с регулируемой прозрачностью и интенсивностью окраса. Переход на светодиодные подсветки стал более выгодным для всех: и для потребителей, и для компаний-производителей, и для сервисных центров. Можно выделить несколько основных преимуществ LED подсветки:

• Эстетика. Ни одна газоразрядная лампа не влезла бы в современный утонченный телевизор, толщина которого составляет несколько миллиметров, а LED подсветка – запросто. Именно благодаря ей, мы можем увидеть современные тонкие телевизоры, которые больше не напоминают «черный ящик» и отлично вписываются в любой интерьер.
• Устойчивость к внешним факторам. Светодиоды намертво прикреплены к планке, поэтому они невосприимчивы к вибрации.
• Долговечность. Качественная диодная подсветка прослужит намного дольше, чем любая газоразрядная лампа.
• Безопасность. Газоразрядные подсветки работают за счет паров ртути – опасного металла, пары которого ядовиты для человека. В случае, если ребенок случайно разобьет современный телевизор, самой страшной проблемой и будет – ребенок разбил телевизор, вопрос о ядовитых парах на весь дом утратил свою актуальность.
• Легкость ремонта. И дело не только в том, что на весь процесс ремонта LED подсветки уходит не более двух часов, но и в том, что перегоревшие диоды можно просто выбросить. В то время как утилизация газоразрядных лам – это целая наука.
• Экономия электроэнергии. Диоды потребляют значительно меньше электроэнергии, при этом выделяют ничтожное количество тепла в сравнении с ртутными лампами.

И самое главное – это качество полученного изображения. ЖК экраны с диодной подсветкой всегда будут ярче, чем устаревшие аналоги. Поэтому переоценить значение современного типа подсветки невозможно. Редкие поломки можно устранить всего за несколько часов при должном опыте работы с техникой. Рассмотрим, как ремонтировать подсветку матрицы на телевизоре LG, что для этого потребуется и в какие затраты это все выльется.

Заключительные работы

Когда ремонт Led системы телевизоров марки LG был осуществлен полностью, прежде, чем производить окончательную сборку, подключаем напряжение к планкам и проверяем свечение всех светодиодов

Если все нормально, то собираем ТВ, выполняя все операции последовательно и с осторожностью, как и при демонтаже

Устанавливаем телевизор на прежнее место, включаем его в сеть и наслаждаемся качеством: если нигде на экране нет посторонних пятен светлого или темного колера, значит, ремонт был выполнен правильно, с соблюдением всех рекомендаций. А получить максимум возможностей от своего телевизора можно, узнав, как правильно настроить цифровые каналы на телевизоре LG.

Для моделей телевизоров 32″ LG серий LB и LF (2014-2015)

LG 32LB550U . LG 32LB552U . LG 32LB560U . LG 32LB561U LG 32LB563U . LG 32LB565U . LG 32LB570U . LG 32LB572U LG 32LB580U . LG 32LB582U . LG 32LB620U . LG 32LF620U LG 32LF550U . LG 32LF551C . LG 32LF552U . LG 32LB6200 LG 32LF560U . LG 32LF562U . LG 32LF564U . LG 32LF6200 LG 32LF570U . LG 32LF580U . LG 32LF592U LG 32LB550V . LG 32LB552C . LG 32LY345C . LG 32LB5500 LG 32LB552V . LG 32LB560V . LG 32LB561V . LG 32LB5600 LG 32LB563V . LG 32LB565V . LG 32LB570V . LG 32LB572V LG 32LB580V . LG 32LB582V . LG 32LB650V . LG 32LB6500 LG 32LF550V . LG 32LF551C . LG 32LF560V . LG 32LF5600 LG 32LF562V . LG 32LF564V . LG 32LF570V . LG 32LF580V собранных на матрицах:

LC320DUE-FGA4 . LC320DUE-FGA3 LC320DUE-FGA5 . LC320DUE-MGA3 LC320DUE-MGA4 NC320DUN-VBBP1 . NC320DUN-VBBP2 NC320DUN-VBBP3 . NC320DUN-VBBP4 LC320DXE-FGA5 . LC320DXE-FGA6 LC320DXE-FGA3 . LC320DXE-FGA4 LC320DXE-MGA6 . LC320DXE-MGA8 LC320DXE-MGA3 . LC320DXE-MGA4 HC320DXN-VHHR1 . HC320DXN-VHHR2 HC320DXN-VSHR1 . HC320DXN-VSHR2 NC320DXN-VSBP3 . NC320DXN-VSBP4 HC320DXN-VHHS1 . HC320DXN-VHHS2 HC320DXN-VSHS1 . HC320DXN-VSHS2 NC320DXN-VSBP1 . NC320DXN-VSBP2 HC320DXN-VHHR4 . HC320DXN-VSHR4 NC320DXN-VSBP8 . HC320DXN-VHHS3 HC320DXN-VHHS4 . HC320DXN-VSHS3 HC320DXN-VSHS4 . NC320DXN-VSBP5 NC320DXN-VSBP6 . HC320DXN-ABHR4 HC320DXN-ABHR1 . HC320DXN-ABHR2 NC320DXN-VBBP3 . NC320DXN-VBBP4 HC320DXN-ABHS1 . HC320DXN-ABHS2 NC320DXN-VBBP1 . NC320DXN-VBBP2 NC320DXN-VBBP8 . HC320DXN-ABHS3 HC320DXN-ABHS4 . NC320DXN-VBBP5

парт номера модулей

EAJ62689401 EAJ62608501 EAJ62609901 EAJ62689501 EAJ63228801 EAJ63228901 EAJ63229101 EAJ63149801 EAJ62589301 EAJ63112001 EAJ63112501 EAJ63112101 EAJ62649401 EAJ62587701 EAJ62589201 EAJ63113001 EAJ62568801 EAJ62669001 EAJ63112601 EAJ63447801 EAJ62629201 EAJ62649501 EAJ62589301

собранных на матрицах:

NC320DXN-VSBP1 NC320DXN-VSBP2 NC320DXN-VSBP3 NC320DXN-VSBP4 NC320DXN-VSBP5 NC320DXN-VSBP6 NC320DXN-VSBP8

номера планок подсветки:

LG innotek DRT 3.0 32 6916L-1974A 6916L-1975A 6916L-1703A 6916L-1704A 6916L-2223A 6916L-2224A 6916l-1981A 6916l-1980A

Для моделей телевизоров 42″ LG серий LA и LN (2013)

LG 42LA620V _ LG 42LA621V _ LG 42LA6208 _ LG 42LA6136 LG 42LA613V _ LG 42LA615V _ LG 42LA6130 _ LG 42LA6134 LG 42LN540V _ LG 42LN541V _ LG 42LN542V _ LG 42LN543C LG 42LN548C _ LG 42LN549C _ LG 42LN575 _ LG 42LN577 LG 42LN5708 _ LG 42LN5758 _ LG 42LN570 _ LG 42LN578V, LG 42LN5400 _ LG 42LN5404 _ LG 42LN548C _ LG 42LN613V LG 42LN6138 _ LG 42LN5406 _ LG 42LN5708 _ LG 42LN5758 LG 42LN5778 _ LG 42LN5778

собранных на матрицах:

LC420DUE-SFR3 . LC420DUE-SFR1 . LC420DUE-SFR4 LC420DUE-SFU1 . LC420DUE-SFU2 T420HVN05.0 ___ T420HVN05.2

применяются линейки с номерами планок:

42″ ROW2.1 Rev0.0 1 L1-TYPE 6916L-1412A 42″ ROW2.1 Rev0.0 1 R1-TYPE 6916L-1413A 42″ ROW2.1 Rev0.0 1 L2-TYPE 6916L-1414A 42″ ROW2.1 Rev0.0 1 R2-TYPE 6916L-1415A 42″ POW2.1 Rev1.0 2 L1- TYPE 6916L-1318A 42″ ROW2.1 Rev1.0 2 R1-TYPE 6916L-1319A 42″ ROW2.1 Rev1.0 2 L2 -TYPE 6916L-1320A 42″ ROW2.1 Rev1.0 2 R2-TYPE 6916L-1321A

Профилактика неисправности LED-подсветки

Причина перегорания подсветки у телевизоров LG и Samsung не всегда связана с установкой слабых светодиодов производителем. Проблемы встречаются у тех владельцев, которые предпочитают смотреть телевизор при настройках максимальной яркости, а также при частом включении специальных режимов типа «спорт». В это время элементы подсветки работают с колоссальной нагрузкой, что приводит к их поломке.

Чтобы установленные светодиоды прослужили долго, необходимо зайти в меню «Настройки яркости» и выставить значение 50-75%. Такого показателя вполне достаточно для комфортного просмотра ТВ, а светодиоды наверняка проработают дольше.

Разборка

Полная разборка ТВ зависит от производителей. Единый алгоритм действий составить сложно. Так, например, модели самсунг, разбираются иначе. Сразу крышку убрать, чтоб не мешала не получиться. Сначала надо раскрутить 10 болтов, которые расположены по всей задней поверхности телевизора. Затем отсоединить шлейф и только потом убрать ее в сторону. Данный производитель устанавливает плату в количестве трех штук. Нас интересует плата блока питания, на ней и установлены драйвера подсветки.

Самый важный подготовительный этап. На нем необходимо освободить поверхность, это может быть устойчивый стол, комод, за которым будет удобно работать. И аккуратно собирать в одном месте все мелкие и крупные детали, чтобы не потерялись. Что касается рук, в идеале они должны быть сухими и чистыми, чтобы избежать остатков следов на внутренних деталях, поэтому работать лучше в перчатках. И самое главное, нельзя торопиться во время полной разборки устройства.

Для начала нужно разобрать телевизор

Сначала отключите все шлейфы, которые связаны с ЖК и присоединяются к плате, для этого достаточно просто выкрутить болтик, который находится между ними. Аккуратно снимаете данную плату и с такой же аккуратностью удаляете металлический защитный корпус с дешифраторов. Они держаться на резиновых креплениях.

Помимо задней крышки, необходимо и снять переднюю раму. Для этого достаточно просто открутить болты, по всем ее сторонам. Положив ТВ на заднюю стенку, вы легко снимете раму

После снятия рамки, переверните ТВ осторожно, потому что матрица ничем не закреплена. Снимаем дешифраторы, берем матрицу в руки и кладем ее на отдельный стол
