Разъемы для мониторов: виды и типы компьютерных кабелей

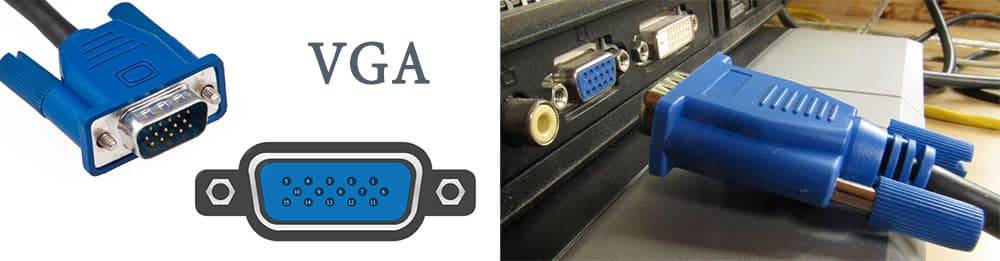

Что представляет собой VGA?

VGA-разъем – это аналоговый разъем, который предназначается для подключения монитора к компьютеру. Впервые данный стандарт появился еще в далеком 1987 году, когда был разработан компанией IBM специально для серии новых компьютеров. В системах данной серии использовалась видеоплата, которая получила одно название с самим разъемом, при этом разрешение данной видеоплаты было по сегодняшним меркам небольшим (всего 640х480 пикселей). Таким образом, если вы где-нибудь встретите понятие “VGA-разъем” или “VGA-разрешение”, можете примерно отталкиваться именно от этих цифр.

Несмотря на то что данный формат появился достаточно давно, его использование встречается по сегодняшний день на множестве современных моделей видеокарт. Предельно допустимое разрешение, которое предусматривают VGA-разъемы, составляет 1280х1024 пикселей, в то время как частота обновления кадров может достигать 75 Гц.

Если на экран будет выводиться изображение большего размера, то в таком случае будут заметны серьезные потери в качестве. Именно по этой причине с течением времени все более и более активно начинают использоваться другие методы цифровой передачи данных.

Распространенные, но старые виды разъёмов

VGA (Video Graphics Array): устаревшая классика

Голубенький штекер старого-доброго VGA всегда вызывает ностальгию.

Синий трапециевидный интерфейс доминировал в компьютерной сфере лет 25-30. Он великолепно справлялся со старыми ЭЛТ-дисплеями благодаря своей аналоговой природе. Но появились плоские ЖК-экраны – цифровые устройства, затем стали возрастать разрешения и старый-добрый VGA стал сдавать позиции.

Сегодня он всё реже встраивается в видеокарты, но до сих пор многие устройства (бытовые проигрыватели, проекторы, телевизоры) оснащаются поддержкой безнадёжно устаревшего VGA. Вероятно, ещё несколько лет «старичок» останется не слишком желательным, но повсеместно распространённым стандартом де-факто – если есть сомнения, каким кабелем можно будет подключить монитор в соседнем офисе, то берите VGA.

DVI-I (Digital Visual Interface): другой видеоинтерфейс-долгожитель

Разновидностей DVI несколько. Но на практике распространён DVI-I (Dual link)

Вообще-то их несколько: DVI-A, -D и -I, плюс их разновидности. Но когда речь идёт о самом распространённом стандарте «Ди-Ви-Ай», то подразумевается аналогово-цифровой DVI-I Dual Channel – именно эта спецификация встроена в большинство ПК.

В своё время DVI пришёл на замену стремительно устаревающему в середине 2000-х VGA. Возможность передавать как аналоговый, так и цифровой сигнал, поддержка больших (в ту эпоху) разрешений и высоких частот, отсутствие недорогих конкурентов: DVI исправно служит стандартом и в наши дни. Но вряд ли его активная «жизнь» будет продолжаться больше, чем ещё 3-4 года.

Разрешения выше минимально комфортного на сегодня FullHD всё чаще встречаются даже в недорогих компьютерных системах. С ростом мегапикселей заканчиваются и некогда серьёзные возможности DVI. Не вдаваясь в технические подробности, отметим, что пиковые способности DVI не позволят выводить на экран изображение с разрешением свыше 2560 х 1600 с приемлемой частотой (выше 60 Гц).

VGA кабель – характеристики

На сегодняшний день VGA кабель уже не так популярен как 10 лет назад, в силу того что, технологии не стоят на месте, электроника развивается с огромной скоростью. Однако многие плазменные телевизоры, не цифровых комплектаций, поддерживают такой кабель для монитора и в наше время. Конкуренция между производителями жидкокристаллических телевизоров и плазменных экранов растет с каждой минутой, с появлением кабеля способного передавать и звук, и изображение, популярность VGA кабелей резко снизилась.

В кабеле VGA 15 контактов, каждый из которых выполняет свою функцию.
Соединительный кабель в народе называется «папа», а штекерные соединения – «мама».
Контакты расположены в три горизонтальные полосы.
Аналоговый сигнал, передается с помощью контактов, «разбитый» на синий, красный и зеленый цвета.

Как сделать удлинитель?

Часто случается так, что нужно сделать достаточно длинный кабель с разъемом VGA, который будет объединять оборудование, например, в разных комнатах.

Конечно, можно просто взять и купить длинный кабель разъем VGA-разъем VGA, распиновка которого позволяет иметь нужную вам длину, но на самом деле первое, что говорит не в пользу такого решения – это его стоимость. За такой готовый кабель, длина которого составляет 15 метров, придется отдать не менее 20$ в зависимости от качества исполнения, не говоря уже о том, в какую цену вам обойдется кабель, длина которого еще больше по сравнению с вышеуказанной.

Вторая проблема, которая относится к помещениям, где уже сделан финишный ремонт – это то, что единственный оптимальный вариант протянуть кабель – провести его за плинтусом. При этом на самом деле нужно понимать, что заводской кабель может иметь достаточно большую толщину, кроме того, он оснащается также специализированными толстыми ферритовыми кольцами, в связи с чем проложить его за плинтусом оказывается невозможно. Если же нужно будет протянуть кабель через стену в соседнюю комнату, то в таком случае потребуется проделать отверстие, диаметр которого будет соответствовать ширине разъема D-sub 15pin. Если говорить более понятным языком, то вряд ли кого-то заинтересует под VGA-разъем распайка, для монтажа которой нужно будет сверлить отверстие диаметром около 40 мм.

Подключение

Итак, с интерфейсами разобрались, переходим к главному. Так как сейчас повсеместно используется HDMI стандарт, поэтому я буду описывать подключение монитора к компьютеру именно через него.

Что еще нужно учесть, если кабеля нет в комплекте и его нужно купить самостоятельно. Различают шнуры HDMI папа-папа, мама-папа. Что это значит? Все просто: папа – это штекер, мама – это разъем (как у людей, простите за черный юмор)

Короче, на это тоже нужно обратить внимание

Само подключение монитора по HDMI также не доставит никаких хлопот. Подключается он к компьютеру – либо к материнской плате с встроенной видеокартой, либо к дополнительно установленной видеокарте.

Каждый конец кабеля нужно воткнуть в соответствующий разъем (порт) на материнской плате (видеокарте) и мониторе. Делать это лучше, когда оба устройства отключены от сети.

Затем включаем комп и монитор. Если картинка появилась сразу, хорошо. Если нет, нестрашно. Нужно просто переключить источник сигнала на мониторе в нужный. Для этого на большинстве дисплеев внизу экрана есть кнопка, подписанная «Source» или «Input».

Также советую к просмотру следующее видео:

Дополнительный монитор

Рассмотрим ситуацию, когда вы подключили один дисплей через HDMI, но нужен еще один экран. Посмотрите внимательно на разъемы на материнке. Кроме HDMI там наверняка есть еще VGA и/или DVI. Проверьте, какой интерфейс дополнительно присутствует на мониторе. Подключите через него второе устройство для просмотра картинки. Если разъемы не совпадают, купите переходник.

Особенности разъема

Конструктивно разъем VGA выполнен по несимметричной двухкомпонентной схеме. Контакты вилки снабжены защитной юбкой, она же обеспечивает заданное положение вилки относительно розетки при подключении к розетке. Контакты – штыревые, располагаются в три ряда со взаимным смещением соседних рядов на половину шага. На части разъемов номера первого и последнего контактов ряда указаны прямо на торцевой части корпуса.

Форма вилки удобна для подключения, надежность ее соединения с розеткой в собранном состоянии обеспечивается двумя невыпадающими винтами.

Сигналы цветности передаются по коаксиальным трубкам, для передачи сигналов синхронизации используются обычные провода.

Нумерация контактов в vga разъеме

Распиновка VGA кабеля стандартизована, соответствие номеров контактов и их назначение приводится в таблице.

Номер контакта	Назначение	Обозначение
1	Сигнал красного цвета	RED
2	Сигнал зеленого цвета	GREEN
3	Сигнал синего цвета	BLUE
4	Не задействован	–
5	Земля	GND
6	Земля канала красного сигнала	RED RTN
7	Земля канала зеленого сигнала	GREEN RTN
8	Земля канала синего сигнала	BLUE RTN
9	+ 5 B	VDC
10	Земля	GND
11	Младший (нулевой) бит идентификатора монитора	ID0
12	Единичный бит идентификатора монитора	ID1
13	Импульсы строчной синхронизации	HSync
14	Импульсы кадровой синхронизация	VSync
15	Старший бит идентификатора монитора	ID2

Виды и области применения переходника c VGA на HDMI − кому выгодно его купить
