Расстояние от плиты до вытяжки

Высота от плиты до вытяжки наклонной и горизонтальной

Следующим этапом перед установкой вытяжки это определение расстояния от варочной поверхности, на котором нужно монтировать вытяжку. Значения отличаются для различных типов.

В зависимости от режима эксплуатации различают три типа:

1. Проточная. Такой тип мы встречаем чаще всего. Вытяжка всасывает воздух, пропуская его через жироуловитель. И через воздуховод выводит его на улицу. Для эффективности работы такого типа необходим приток воздуха.
2. Рециркуляционная. Используется в том случаи, если проточную нельзя установить. Вытяжка всасывает воздух, фильтрует его угольным и жироуловительным фильтром и возвращает воздух обратно в помещение.

1. Комбинированный. Вариант вытяжки, который можно менять, получая проточный или рецуркуляционный вариант.

Также производители впускают вытяжки отличающиеся по форме. Что дает возможность каждому подобрать устройство при оформлении кухни.

Встречаются такие формы вытяжек:

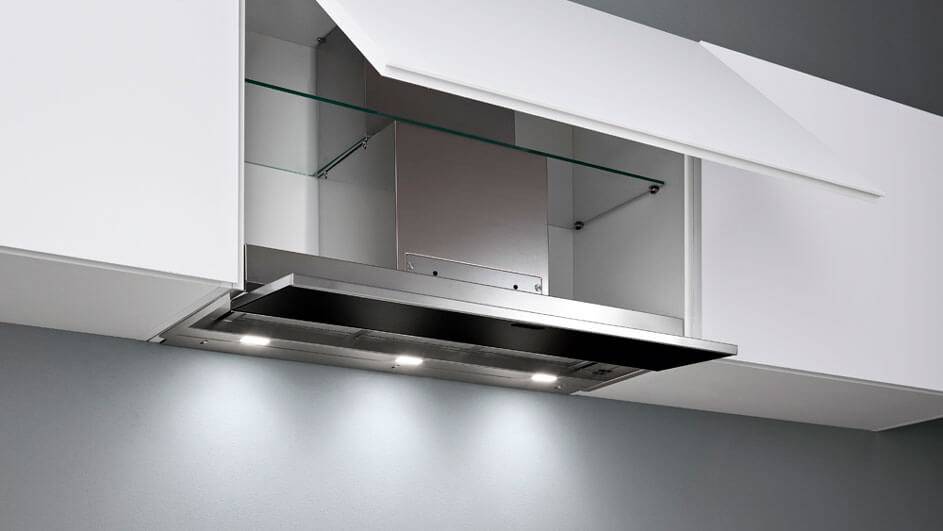

• встраиваемая, монтируется в шкаф над варочной поверхностью и практически не видна;
• островная, используется если кухня большая, а плита находится в центре;
• подвесная, монтируется строго над варочной поверхностью;
• выдвижная, популярный вариант, занимает мало места.

Различают все вытяжки по расположению купола относительно варочной поверхности.

Есть два варианта:

1. Горизонтальный.
2. Наклонный.

Определяя, на какой высоте вешать вытяжку нужно учесть все факторы: размеры, форму и расположение купола вытяжки.

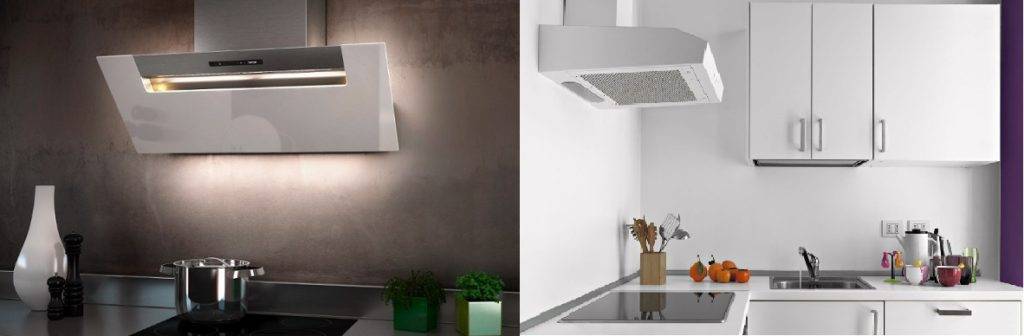

Наклонные

Наклонные вытяжки существенно отличаются от горизонтальных. Наклон позволяет легко выполнять ее чистку и замену фильтров. Она также подвержена меньшему риску возгорания.

Вентиляторы расположены в верхней части корпуса, поэтому монтировать наклонную вытяжку можно ниже, чем прямой тип.

Наклонная вытяжка1

Наклонная вытяжка2

Наклонная вытяжка3

Наклонная вытяжка4

Производителями рекомендуются для монтажа ориентироваться на следующие расстояния между плитой и вытяжкой:

• высота вытяжки над газовой плитой — 60см;
• высоту вытяжки над электрической и индукционной плитой можно уменьшить до 50 см.

Очень важно при выборе вытяжки наклонного типа заранее определиться со схемой расположения кухонной стенки. Чтобы не было проблем при установке вытяжного устройства

Горизонтальные

Горизонтальные вытяжки чаще используются для обустройства вентиляции на кухне. При выборе такого типа, необходимо учитывать не только мощность устройства, но и рост людей живущих в доме.

При необходимости монтажа на большой высоте, надо учесть высоту потолков. Хватит ли высоты для соединения вытяжки с вентиляционным каналом.

Горизонтальная вытяжка_1

Горизонтальная вытяжка_2

Горизонтальная вытяжка_3

Горизонтальная вытяжка_4

Производители рекомендуют для монтажа ориентироваться на следующие значения от поверхности плиты:

• расстояние между газовой плитой и вытяжкой — 80 см;
• для электрических и индукционных плит расстояние можно уменьшить до 50 см:

Такие же требования предъявляются к установке островных типов вытяжки. Нужно заранее рассчитать расстояние от вытяжки до варочной поверхности, чтобы во время установки не возникло трудностей.

Островная вытяжка_1

Островная вытяжка_2

Островная вытяжка_3

Островная вытяжка_4

Расчет минимально необходимой мощности вытяжки

Перед покупкой нового устройства по очистке воздуха на кухне следует произвести некоторые замеры и расчеты, чтобы точно знать, какое по мощности оборудование сможет качественно очищать воздух на кухне.

Перед приобретением вытяжки для кухни необходимо точно определить объем воздуха в вентилируемом помещении. Затем произвести расчет самостоятельно. С данными замерами можно обратиться к продавцу. Он определит производительность оборудования. Минимальная необходимая мощность определяется по формуле:

Pb = Vk × 12 × 1,3 = (a × b × h) × 12 × 1,3

Где:

• Vk = (a × b × h) – объем кухни;
• 12 раз воздух должен полностью смениться за 1 час;
• 1,3 – коэффициент фактической мощности, он учитывает потери мощности при прохождении воздуха через вентиляционные отверстия, фильтры и изгибы трубопровода;
• Pb – расчетная мощность вытяжки.

Все необходимые замеры и расчет мощности можно произвести самостоятельно. Достаточно определить с помощью рулетки длину и ширину кухни, а также ее высоту. Цифры записываются в метрах. Затем производят вычисления с помощью простого калькулятора. Умножив три числа, получаете объем в кубических метрах (м3). При умножении на остальные коэффициенты получается мощность – м3/час.

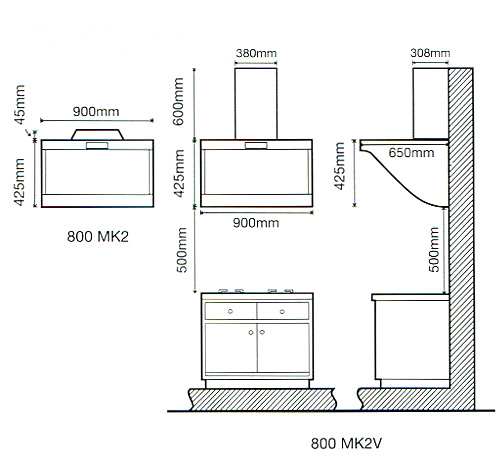

Схема и чертеж

Производительность модели не всегда точно соответствует расчетам. Следует выбирать ближайшее большее значение. Менее мощное устройство стоит дешевле. Но оно постоянно будет работать при максимальной нагрузке, вследствие чего может быстро выйти из строя. Также есть вероятность, что воздух не сможет полностью очищаться, тогда запахи будут проникать и в комнаты.

Оборудование с отводом воздуха в вентиляцию обычно имеет высокую производительность. Оно может устанавливаться над электрической плитой выше нормативного размера. В результате мощной вытяжной вентиляции будет производиться полная очистка кухни и даже жилых комнат не только от пара и жира.

Вентиляция с вытяжкой наружу удаляет из квартиры влагу, углекислый газ, неприятные запахи. Особенности вытяжного проветривания в том, что для его нормального осуществления необходимо обеспечить доступ воздуха снаружи в квартиру.

Учет расстояний от плиты согласно нормам

Над газовой печкой нельзя делать монтаж мощного оборудования и вешать на минимальное расстояние от нагревательных элементов. Близко расположенное отверстие с большим потоком воздуха может задувать огонь горелки.

Советы по эксплуатации

Чтобы устройство безотказно работало долгие годы, нужно соблюдать инструкцию от производителя и соблюдать общие рекомендации:

1. После каждого цикла работы вытяжку протирают, удаляют с поверхности жировой налет и пыль.
2. После окончания готовки работу не останавливают. Частицы влаги быстро распространяются по кухне, и прибор не успевает вывести их в вентиляцию. Поэтому аппарат оставляют в работающем состоянии на несколько минут.
3. Чистку решеток выполняют ежемесячно. Если загрязнения большие, то интервал между чистками сокращают.
4. Угольные фильтры рециркулярных моделей меняют каждые полгода. При появлении неприятного запаха частоту замен увеличивают.

Установка вытяжки и обустройство воздуховодов

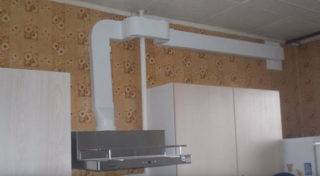

Отводящую вытяжку нужно подключать к вентиляции

Прокладку выводящих труб устройств вытяжного типа лучше всего доверить профессионалам, специализирующимся на обустройстве вентиляционных каналов. Пользователям, полностью уверенным в своих силах, можно попробовать навесить прибор и подвести к нему воздушный отвод самостоятельно. Для этого придется проделать ряд операций в указанной последовательности:

1. Отмеряется высота, на которой будет висеть конструкция,на этом уровне делается несколько отметок для креплений.
2. В стене просверливаются отверстия под крепежные элементы.
3. Устройство крепится в размеченном месте или на навесном шкафу посредством специальных крючков, имеющихся в комплекте, или саморезами.

При монтаже вытяжек, работающих совместно с пластиковыми или жестяными воздуховодами, последние присоединяются к корпусу зонта согласно инструкции. Помимо выбора места и выдержки требуемого расстояния от варочной панели до вытяжки СНиП предписывают соблюдать правила прокладки воздуховодов для агрегатов второго типа. В соответствии с основными положениями нормативов они выглядят так:

• Воздуховод не должен иметь слишком много изгибов, поскольку это может существенно затруднить вывод отработанного воздуха. Предпочтение отдается коротким и прямым участкам из труб с небольшим количеством колен.
• Трассу воздуховода следует изменять с таким расчетом, чтобы получающийся при этом радиус был по возможности максимальным.
• Диаметр отводной трубы выбирается в соответствии с типоразмером отверстия, уже имеющегося в конструкции вытяжки. Не следует специально сужать ее и устанавливать между ними дополнительные соединительные элементы (наращивать воздуховод).

Чтобы не портить дизайн помещения, воздуховод монтируется в короб

Нарушение последнего требования приведет к торможению свободного потока воздуха и существенному возрастанию нагрузки на электродвигатель вытяжного устройства. Все вместе это приведет к повышенной шумности работы системы, нарушающей комфортные условия пребывания на кухне. Для обустройства сложной сети воздуховодов обычно применяются трубы, изготовленные на основе толстой фольги. Сверху они закрываются коробами из ПВХ или гипсокартонных заготовок, что позволит придать конструкции эстетичный вид и не нарушить интерьера кухни.

Подключение к электросети

При монтаже вытяжки следует определиться с порядком подключения устройства в бытовой электрической сети. Для этого типа оборудования желательно провести отдельную питающую линию, защищенную автоматическим выключателем на номинал не менее 25 Ампер

Особо важно правильно подобрать место расположения силовой розетки. Согласно действующим нормативам электрическая розетка для подключения вытяжного шкафа должна находиться на удалении примерно 2-2,5 м от кухонного пола

То есть она, как правило, располагается выше навесных шкафчиков приблизительно на 10-20 см.

В горизонтальной плоскости силовая розетка находится немного сбоку от вытяжки и воздуховода, отступая от них приблизительно на 15-20 см. Согласно требованиям действующих нормативов по электрике (ПУЭ, в частности) электротехнические установочные изделия для вытяжек должны иметь специальную заземляющую клемму. Такая предусмотрительность позволит надежно защитить пользователя вентиляционного оборудования от удара электрическим током.

Как замерять и устанавливать?

В процессе работы возможны вибрации трубы. Во избежание ее деформации рекомендуется оставить немного места между трубой вытяжки и потолком. Устанавливать можно как самостоятельно, так и прибегнуть к вызову мастера. Монтаж вентиляционной системы производится в несколько этапов. Измерительной рулеткой отмеряется требуемая высота от плиты до предполагаемого начала вытяжки. При помощи специального уровня проводится линия, параллельная горизонту. Она является ограничителем высоты, на которой будет находиться нижняя часть корпуса воздухозаборника.

После проведения линии нужно найти ее центр и провести от него перпендикулярную прямую при помощи уровня – эта линия определяет место, где будет находиться воздуховод. Далее производим обмер аппарата и примерно сопоставляем его размеры с уже отмеченными линиями. Если верхняя грань агрегата будет упираться в потолок, то воздуховод нужно будет укоротить, чтобы корпус воздухозаборника не опустился ниже отметки, где он не сможет нормально функционировать.

Далее измеряем расстояние от нижней грани устройства до верхних его креплений на корпусе. Проведем перпендикулярные линии к нижней горизонтали, а концы этих линий соединим между собой, чтобы получились две параллельных линии (верхняя и нижняя). На верхней горизонтали отмерим расстояние от центра, отметив местонахождение креплений агрегата. С помощью дрели или перфоратора нужно просверлить отверстия в стене, вставить в них дюбели, в которые будут в дальнейшем вкручиваться шурупы.

Устанавливать аппарат на стену рекомендуется с верхней его части, после установки верха. Следует выровнять аппарат по нижней горизонтали и окончательно его закрепить на стене. В самом конце работы к воздухозаборнику крепится труба из гофры или пластиковый канал. Вешать воздухозаборник рекомендуется после тщательной подготовки кухни, после всех процедур измерения и прочтения соответствующей документации. На каждом заводе к вытяжному агрегату прилагается инструкция к установке и эксплуатации, где указаны параметры для установки конкретного вида устройства.

В среднем нижний край вытяжки при установке должен быть выше плиты на 65-90 сантиметров. Если установить ниже требуемой высоты, появляется возможность порчи отдельных элементов конструкции и воспламенение жировых отложений на воздухозаборнике. Правильная установка дает гарантию безопасности жизни, ровно так же, как и правильное подключение аппарата к электрической сети.

Также из-за скапливания в сечении трубы посторонних примесей уменьшается площадь проходящего воздуха и теряется продуктивность работы. При установке канала вентиляции обязательно нужно убедиться, что он не перекрывает единственное отверстие в комнату. В противном случае возможно запотевание окон, остатки неприятного запаха в комнате. Если у вас одна отдушина, то следует пробить дополнительный выход из вентиляционной шахты и установить там клапан перепуска воздуха. Клапан закроет воздушную подачу потока при включении воздухозаборника. Для домов, находящихся за городом, наилучшим способом является пробитие в стене второй дырки для канала воздуховода.

Пробивать нужно так, чтобы канал не затрагивал уже существующее отверстие. В просверленную дыру выводится труба от агрегата. На конце отверстия должен быть установлен обратный клапан перепуска воздуха, чтобы воздух снаружи дома не попадал через дополнительное отверстие внутрь. В стандартной двухкомнатной квартире многоквартирного дома не всегда есть возможность сделать вторую дырку. В этом случае есть два способа решения: расширение канала или применение специального переходника, который имеет два отверстия. Монтаж вытяжного устройства можно сделать своими руками, если вы обладаете достаточной квалификацией и знаниями, но опытные люди советуют вызывать специально обученных работников для выполнения установки вытяжки.

В следующем видео вас ждет установка вытяжки на кухне.

Правила установки устройства

Вытяжка, фильтрующая воздух и возвращающая его обратно, устанавливается просто. Над электрической плитой ее можно установить самостоятельно.

1. Необходимо провести горизонтальную линию над варочной панелью на высоте монтажа оборудования – расстояние между газовой плитой и вытяжкой.
2. По центру плиты наносится на стену вертикальная линия. Стандартом предусмотрены правила монтажа вытяжки точно над варочной панелью.
3. Шаблон с упаковки прикладывается к линиям, и отмечаются 4 точки – места расположения крепежных болтов. В зависимости от модели расстояние между ними установлено стандартом 200×200 или 200×100 мм.
4. Делают отверстия, забивают дюбели и вкручивают винты.
5. Конструкцию без решетки фильтра и корпуса вешают на стену.
6. Устанавливают остальные части механизма.

Просторная кухня с электрической плитой

В случаях приобретения вытяжки с отводом воздуха в вентиляционную трубу или дымоход, сама конструкция с вентиляторами монтируется на стену аналогично модели с циркуляционным способом очистки воздуха. Затем необходимо сделать монтаж воздуховода, учитывая минимальное расстояние от вытяжки до газовой или электрической плиты. Для нормальной вентиляции, чтобы не допустить эффекта рециркуляции, то есть возвращения воздушных масс из вентиляционных каналов обратно в трубу, желательно пригласить специалистов.

Основные требования к воздуховоду:

• сечение трубы рассчитано на возможность прохождения по нему воздушных масс при максимальной производительности оборудования;
• коэффициент запаса берется в формулу для конкретной конструкции;
• оптимальное расстояние до наружной стены или вентиляционного канала должно быть не более 5 м;
• в воздуховоде допускают максимум 3 изгиба;
• трубы разного сечения для вытяжной конструкции непригодны;
• все повороты делают плавными, с радиусов.

Кухня с газовой плитой в загородном доме

Розетка должна иметь заземление и находиться сбоку от края корпуса вытяжки на расстоянии 25 см. Наиболее безопасной является установка рубильника, которым можно быстро отключить оборудование.

Правила установки устройства

Работа вытяжного приспособления зависит и от того, как будут выполнены правила его установки:

• варочная поверхность любой плиты должна быть одинакового размера с вентиляционным устройством (стандарт 60-90 см) – это даст возможность всасывать загрязненный воздух;

вытяжку нужно монтировать грамотно, так, чтобы расстояние от нее до плиты не противоречило нормам пожарной безопасности и соответствовало типу плиты;

прибор к электросети должен быть подключен в соответствии с техническими требованиями.

Конечно, монтаж вытяжного оборудования лучше доверить специалистам. Но и сделать это самому тоже вполне возможно.

Обустройство каналов для отвода воздуха

При монтаже воздухоотводящих каналов следует избегать большого количества изгибов, ведь их чрезмерное наличие будет затруднять отток загрязненного воздуха. Поэтому желательно, чтобы трубы были прямыми, недлинными и практически без колен. Их устанавливают так, дабы всасываемый воздух мог перемещаться от раструба к их тонкому концу.

Прокладывая каналы для отводов воздуха также важно не сужать отверстия и не применять дополнительные соединения, ведь это будет ограничивать свободное продвижение воздушной массы, и способствовать излишней нагрузке на двигатель вытяжки. Сечение выводящей трубы должно соответствовать размеру проема вытяжного агрегата

Расположение розетки

Вытяжной люк, как правило, подключается через электрическую розетку, которая устанавливается вверху (2-2,5 м от уровня пола). Навесные кухонные шкафчики, таким образом, она превышает на 10-20 см. А от воздухопровода ее следует сместить влево или вправо на 15-20 см.

Желательно, чтобы розетка имела заземление, так как при перепадах напряжения она будет отключаться и не даст возможности выйти со строя вытяжному оборудованию. Вытяжка – это гарантия свежего воздуха и чистоты предметов интерьера. Главное, грамотно подобрать, установить прибор и при этом выдержать расстояние между плитой и вытяжкой на кухне. Это не только позволит обеспечить надежную эксплуатацию оборудования, но и создаст определенные удобства. Покупайте, устанавливайте грамотно и пользуйтесь!

Монтаж своими руками — основные шаги

Для тех, кто привык самостоятельно выполнять ремонтные и монтажные работы, можно установить систему вентиляции, пройдя три этапа работы:

Первый шаг

Первый шаг предполагает подготовку помещения к началу работ. Если на месте установки отсутствует вентиляционное отверстие, то необходимо его сделать.

После того, как отверстие подготовлено, необходимо приступить к непосредственному крепежу вентиляционной системы. Особенности установки зависят от вида монтируемой вытяжки

Важно сделать это качественно, чтобы в процессе эксплуатации не было недоразумений

Второй шаг

Если в корпусе установки недостаточно отверстий для крепления, можно их сделать самостоятельно. Закончив установку, можно переходить к подключению к центральной вентиляционной системе.

Следует помнить, что для налаженной работы необходим канал отведения воздушных масс и стабильное электроснабжение.

Качественное проведение соединительных работ позволит системе работать длительное время без сбоев. Однако, на этом работы по установке не закончились. Осталось запустить систему и облагородить ее внешний вид.

Третий шаг

Завершив работы, необходимо проверить качество сборки, для этого необходимо проверить все режимы работы устройства в тестовом режиме.

Включается подсветка, измеряется уровень шума, который должен соответствовать показателям, указанным в прилагаемой инструкции. При соблюдении всех нормативов, можно использовать устройство, не страшась его поломки.

Не всегда достаточно лишь установить систему: если устройство расположено на довольно большом удалении от входа в шахту центральной системы, то соединение нужно замаскировать, чтобы из-за него не пострадал интерьер помещения.

При большом расстоянии, это может стоить довольно дорого, поэтому стоит учесть дизайн маскировки перед планированием затрат.
