Эффективность
Использование грунтово-воздушных теплообменников как для частичного, так и для полного охлаждения и/или нагревания воздуха, вентилируемого в помещении, проходило с переменным успехом. К сожалению, литература переполнена чрезмерными обобщениями о «плюсах» и «минусах» применимости этих систем. Ключевым аспектом грунтово-воздушных теплообменников является пассивная природа работы и возможность применения в широком спектре природных условий.
Грунтово-воздушные теплообменники могут быть крайне рентабельными как в отношении предварительных, так и капитальных затрат, а также долговечными и дешевыми в обслуживании. Однако это сильно зависит от широты местности, высоты над уровнем моря, температуры окружающей среды, максимумов климатической температуры и относительной влажности, солнечной радиации, уровня воды, типа почвы (теплопроводности), содержания влажности в почве и внешнего проектирования системы или ее изоляции. В основном сухая почва с низкой плотностью, малым количеством или полностью отсутствующим слоем грунта может принести меньше всего выгод, хотя плотная влажная почва со значительным слоем грунта должно улучшить характеристики системы.
Система замедленного дренажа конденсата может улучшить тепловые характеристики. Влажная почва в контакте с охлаждающими трубами будет проводить тепло гораздо эффективнее, чем сухая почва.
Подземные охлаждающие трубы гораздо менее эффективны в жарком влажном климате (как во Флориде), где температура окружающей среды приближается к комфортной для людей температуре. Чем выше температура окружающей среды, тем менее эффективна система для охлаждения и осушения воздуха. Однако, почва может использоваться для частичного охлаждения и осушения заменяемого воздуха, поступающего в термическую буферную зону с пассивной солнечной подпиткой, например, в прачечной или террасе/теплице, особенно – в тех зонах, где есть купель, плавательная спа-зона или внутренний плавательный бассейн, где теплый влажный воздух извлекается летом, и требуется более холодный и сухой компенсационный воздух.
Не для всех регионов и мест пригодны грунтово-воздушные теплообменники. Среди условий, которые могут препятствовать правильному использованию систем – поверхностная скальная порода, высокий уровень воды и неподходящее пространство. В частности, в некоторых районах должна быть обеспечена тепловая перезарядка почвы. В бифункциональных системах (как нагревания, так и охлаждения) теплое время года обеспечивает тепловую перезарядку почвы для холодного сезона, а холодный сезон обеспечивает тепловую перезарядку почвы для теплого сезона, хотя даже для них стоит предусматривать вариант перегрузки теплового резервуара.
«Renata Limited» — выдающаяся фармацевтическая компания в Бангладеш проверила пилотный проект, пытающийся обнаружить, можно ли использовать туннельный грунтово-воздушный теплообменник в качестве дополнения к традиционной системе кондиционирования воздуха. Бетонные трубы с общей длиной в 60 футов (около 18,25 м), внутренним диаметром в 9 дюймов (около 23 см) и внешним диаметром в 11 дюймов (около 28 см) были закопаны на глубине в 9 футов (около 2,75 м) под землей, использовался вентилятор с расчетной мощностью 1,5 кВт.
Подземная температура на глубине оставалась на уровне в 28 C. Средняя скорость движения воздуха в туннеле составляла около 5 м/с. КПД подземного теплообменника, созданного таким образом, было малым и составляло от 1,5 до 3 ед. Результаты убедили власти, что в жарком и влажном климате неблагоразумно воплощать на практике концепт грунтово-воздушного теплообменника. Вторичный холодоноситель (сам грунт) изменяет температуру окружающей среды, что является главной причиной провала подобных принципов в жарких, влажных регионах (части Юго-Восточной Азии, американский штат Флорида и так далее).
Однако исследователи из Британии и Турции докладывали о чрезвычайно высоком КПД, превышающем 20 единиц. Температура под землей кажется самым важным показателем для проектирования грунтово-воздушного теплообменника.

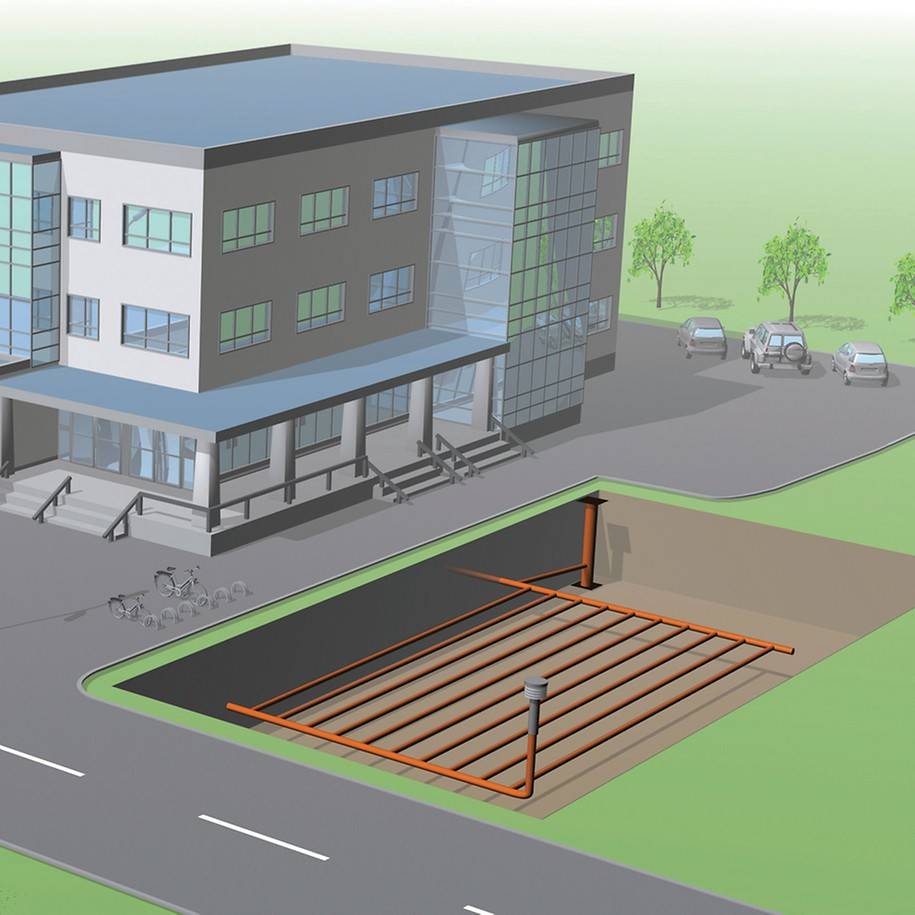

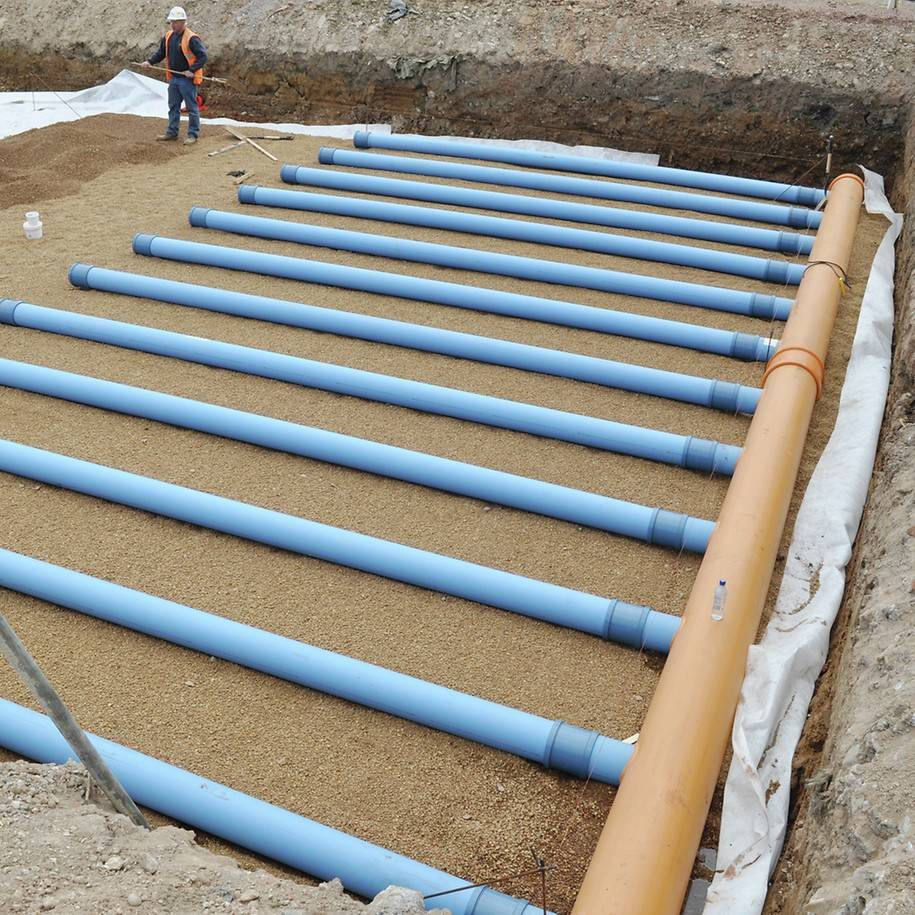

Грунтовый теплообменник AWADUKT Thermo
Система долговечна, надежна в эксплуатации и экологична. Высокая продольная жесткость труб AWADUKT Thermo снижает вероятность образования ямообразных прогибов. Скопление конденсирующейся воды при этом исключается, и происходит гарантированный отвод конденсата. Высокая герметичность соединений (фиксированных, устойчивых к выдавливанию уплотнений) предотвращает проникновение в систему вентиляции радона (естественного радиоактивного газа без цвета и запаха, выходящего из земных недр и грунтов).
Преимущества, которые дает система REHAU AWADUKT Thermo, позволяют ее эффективно использовать в жилых и общественных зданиях, в том числе детских и медицинских учреждениях. Доказательство этому – сотни разнообразных объектов в Европе и первые показательные здания в России.
Преимущества AWADUCT Thermo:

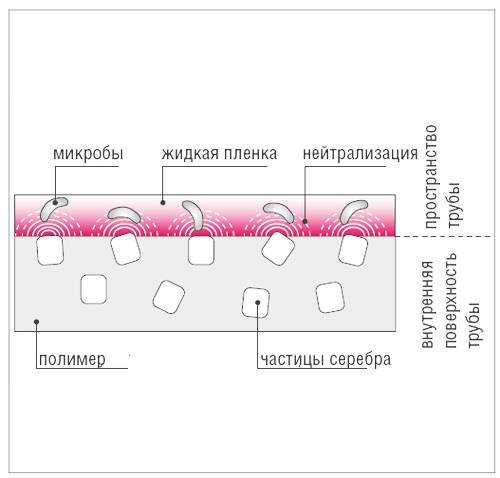

– антимикробное покрытие внутри трубы препятствует росту микробов и улучшает гигиенические характеристики воздуха, поступающего в помещение;
– материал PP с улучшенной теплопроводностью обеспечивает оптимальную теплоотдачу;
– система полностью укомплектована: от воздухозабора до входа в регенеративный теплообменник;
– сокращение расходов на отопление благодаря предварительному подогреву наружного воздуха в зимний период;
– приятный прохладный климат в летний период.
Геотермальная вентиляция зимой
Работа вентиляции в зимний период предполагает подогрев приточного воздуха. Согласно нормам вентиляции температура приточного воздуха должен быть не ниже +18°C. В классической схеме вентиляции приточный воздух приходится догревать до требуемой температуры электро- или водяными калориферами, соответственно увеличивается расход электрической энергии. Геотермальная вентиляция позволяет оптимизировать теплообменные процессы. При классической схеме калориферу необходимо прогреть приточный воздух в среднем от -20°C до +18°C. То есть разница температур на входе и выходе канального калорифера должна быть 38°C. При этом чем больше скорость воздушного потока в воздуховодах, тем мощнее должен быть сам нагреватель, чтобы гарантировано нагревать воздух.
При геотермальной схеме воздушный поток предварительно прогревается, проходя подземный контур воздуховодов. При этом часть тепла приточный воздух может забирать непосредственно из почвы, прогреваясь до +7…+12°C, а часть – от удаляемого из помещения воздуха, если система воздуховодов двухконтурная. В этом случае канальному нагревателю остается лишь незначительно догреть входящий воздушный поток, соответственно, не нужны большие мощности калориферов, экономится электрическая энергия.
Принцип работы грунтового воздушного теплообменника
Температура грунта на глубине около двух метров всегда одинакова – примерно +10 градусов; и это значение верно для любого региона СНГ (плюс – минус два градуса). Грунтовый теплообменник позволит «забирать» эту энергию и летом охлаждать ей воздух, экономя на кондиционировании, а зимой – подогревать и беречь тепло, вырабатываемое отопительными приборами.
Воздушный теплообменник может подогревать/охлаждать воздух на 5 градусов, а может и на 20 – это зависит от разницы температур грунта и воздуха.
Чем больше разница температур грунта и воздуха, тем эффективнее работает устройство.
Поэтому круглый год использовать это устройство нельзя. Летом, в самую жару, теплообменник может снизить температуру с +30 до +20 градусов, зимой прогреть от -20 до 0 градусов. Но осенью и весной, когда грунт и воздух примерно одной температуры, устройство скорее вредит, чем помогает: например, в помещении, где было +12, благодаря работе теплообменника станет +8. Поэтому, делая грунтовый теплообменник своими руками, нужно продумать, как отключать его на время межсезонья.
Обычно грунтовый теплообменник используют вместе с рекуператором.
Устройство геотермальной вентиляции
Упрощенно можно сказать, что геотермальная схема представляет собой обычную систему канальной приточно-вытяжной вентиляции с размещенными под землей (ниже точки промерзания почвы) воздуховодами.
Вентиляционная приточная система забирает воздух извне и по подземным воздуховодам транспортирует его до точки выброса внутри помещения.
Вытяжная часть вентиляционной установки может утилизировать воздух прямо на улицу или же аналогично приточной вентиляции – по подземному воздуховоду.
В этом случае подземный воздуховодный теплообменник делается двухконтурным. По внутреннему контуру удаляется отработанный воздух из помещения, а по внешнему подается свежий приточный. Таким образом, двухконтурный воздуховод выполняет еще и функцию рекуператора.
Пример расчёта расхода материалов для устройства внутренних каналов дома
Возьмём в качестве примера одноэтажный дом с расчётной вентилируемой площадью 60 м2, который будет иметь примерно 100 м2 общей площади и ориентировочные размеры 8х12 м:
- Труба 250 мм: 2 х 12 + 3 + 20% = 32 м.
- Труба 150 мм: 3 х 12 + 20% = 43 м.
- Крепёж: 32 + 43 / 0,7 = 107 шт.
- Колена, ревизии, муфты — принять за 1 шт на 3 м: 32 + 43 / 3 = 55/3 = 20 шт.
- Решётки: 8 шт. (по 2 на каждую комнату).
- Выключатели: 4 шт.
- Пена, герметик.
| Наименование | Ед. изм. | Кол-во | Цена | Итого, руб. |
| Труба 250 мм | пог. м | 32 | 200 | 6400 |
| Труба 150 мм | пог. м | 43 | 150 | 6450 |
| Колена, ревизии, муфты | шт. | 20 | 40 | 800 |
| Крепёж | шт. | 100 | 30 | 3000 |
| Решётки декор | шт. | 4 | 100 | 400 |
| Выключатели 2-кл. | шт. | 4 | 120 | 500 |
| Утеплитель | упак. | 1 | 1000 | 1000 |
| Пена, герметик, прочее | 1000 | |||
| Итого материал | 19550 | |||
| Работа | 5000 | |||
| Итого материал и работа | 24550 |

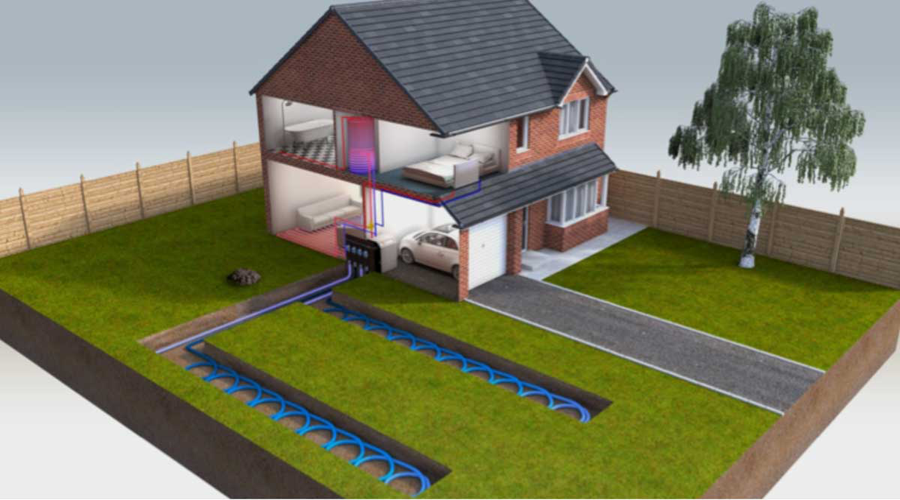

Принципы функционирования геотермального отопления
Отопление за счет энергии земли успешно применяется в различных климатических зонах: системы способны работать и в южных, и в северных регионах.
Геотермальная установка в процессе своего функционирования использует такое физическое свойство некоторых жидкостей, как способность испаряться, что приводит к охлаждению поверхности. Именно это явление лежит в основе работы холодильного оборудования.
Принцип работы геотермального отопления представляет собой запущенный в обратную сторону процесс охлаждения. Именно так работают кондиционеры, способные не только охлаждать, но и подогревать воздух в помещении.
Принцип работы теплового насоса
Однако, установки для кондиционирования воздуха имеют ограниченную работоспособность — они не могут функционировать при температуре ниже -5°C. А геотермальная система способна обеспечить обогрев дома независимо от температуры воздуха на поверхности. Это связано с тем, что в той среде, откуда она забирает тепловую энергию, естественным образом поддерживаются стабильные температурные условия.
Устройство геотермальной вентиляции
Упрощенно можно сказать, что геотермальная схема представляет собой обычную систему канальной приточно-вытяжной вентиляции с размещенными под землей (ниже точки промерзания почвы) воздуховодами.
Вентиляционная приточная система забирает воздух извне и по подземным воздуховодам транспортирует его до точки выброса внутри помещения.
Вытяжная часть вентиляционной установки может утилизировать воздух прямо на улицу или же аналогично приточной вентиляции – по подземному воздуховоду.
В этом случае подземный воздуховодный теплообменник делается двухконтурным. По внутреннему контуру удаляется отработанный воздух из помещения, а по внешнему подается свежий приточный. Таким образом, двухконтурный воздуховод выполняет еще и функцию рекуператора.
Пример расчёта расхода материалов для устройства внутренних каналов дома
Возьмём в качестве примера одноэтажный дом с расчётной вентилируемой площадью 60 м2, который будет иметь примерно 100 м2 общей площади и ориентировочные размеры 8х12 м:
- Труба 250 мм: 2 х 12 + 3 + 20% = 32 м.
- Труба 150 мм: 3 х 12 + 20% = 43 м.
- Крепёж: 32 + 43 / 0,7 = 107 шт.
- Колена, ревизии, муфты — принять за 1 шт на 3 м: 32 + 43 / 3 = 55/3 = 20 шт.
- Решётки: 8 шт. (по 2 на каждую комнату).
- Выключатели: 4 шт.
- Пена, герметик.
| Наименование | Ед. изм. | Кол-во | Цена | Итого, руб. |
| Труба 250 мм | пог. м | 32 | 200 | 6400 |
| Труба 150 мм | пог. м | 43 | 150 | 6450 |
| Колена, ревизии, муфты | шт. | 20 | 40 | 800 |
| Крепёж | шт. | 100 | 30 | 3000 |
| Решётки декор | шт. | 4 | 100 | 400 |
| Выключатели 2-кл. | шт. | 4 | 120 | 500 |
| Утеплитель | упак. | 1 | 1000 | 1000 |
| Пена, герметик, прочее | 1000 | |||
| Итого материал | 19550 | |||
| Работа | 5000 | |||
| Итого материал и работа | 24550 |
Как сделать тепловой насос своими руками
Эффективность такой системы как тепловой насос почти не прогнозируется. Так как насосы, изготовленные на заводе, состоят не только из трех компрессоров и такого же количества трубопроводов, по которым происходит циркуляция теплоносителя и газа хладагента. Основным устройством такого насоса является пульт управления, который отвечает за работу контуров всей системы. Создание такого пульта управления собственноручно практически не под силу даже мастерам.
Создание технической части производится по такому порядку:
- Заменить компрессор можно блоком кондиционера;
- Начальный контур собирают из пластиковых труб и заполняют концентратом поваренной соли;
- В качестве испарителя выступает железный бак из нержавейки, а взять его можно в старой стиральной машине, затем в этот бак спускают концентрат с поваренной соли, который отдает тепло медному змеевику на вторичном контуре, который установлен внутреннюю часть бака;
- Конденсатор является таким же баком только пластмассовым в середине которого так же закрепляется змеевик из меди;
- Третий контур и является системой отопления, который подключается к конденсатору.
Как вы видите, конструкция очень простая, а эффективность такой конструкции может быть как чрезмерной, так и недостаточной для обогрева помещения. Грунтовый инверторный термонасос может быть сделан из части холодильника, который давно не оснащался фреоном. Как показывает расчет, использование такой сборки оправдывает себя на 100%. Как еще может быть использована помпа, вы можете узнать из специального видео.
Грунтовый теплообменник — что это такое и как используется?
Грунтовый теплообменник – теплообменник подземного типа, способный улавливать тепло из грунта и/или рассеивать его там. Они используют практически неизменную подземную температуру планеты для нагревания или охлаждения воздуха или других текучих сред с целью применения в жилом, аграрном или промышленном секторе.
Если воздух в здании проходит через теплообменники с целью теплоутилизации, в Европе их называют подземными трубопроводами (они же – нагревательные и охладительные подземные трубопроводы), а в Северной Америке – грунтово-воздушными теплообменниками (ГВТ). Эти системы известны под рядом других названий, среди которых – воздушно-почвенный теплообменник, грунтовые каналы, грунтовые канавы, грунтово-воздушные туннельные системы, подземный трубчатый теплообменник, гипокаусты, грунтовые теплообменники, тепловые лабиринты, подземные вентиляционные трубы и так далее.
Подземные трубопроводы зачастую выступают практически осуществимой и экономичной альтернативой или дополнением к стандартным системам центрального отопления или воздушного кондиционирования, так как у них отсутствуют компрессоры, химикаты и горелки, а для движения воздуха требуются только вентиляторы. Они используются как для частичного, так и для полного охлаждения и/или нагревания воздуха, подающегося в здание через вентиляторы.
Их применение может помочь зданиям соответствовать стандартам Пассивного дома или сертификации Руководства по энергоэффективному и экологическому проектированию.
Грунтово-воздушные теплообменники использовались на аграрных (животноводческих постройках) и садоводческих предприятиях (теплицах) в США последние несколько десятилетий, а вместе с солнечной вытяжной трубой в жарких сухих регионах – в течение тысячелетий, начиная, вероятно, со времен Персидской империи. Разработка этих систем в Австрии, Дании, Германии и Индии стало достаточно распространенной, начиная с середины 1990-х, и постепенно принимается в Северной Америке.
Грунтовый теплообменник также может использовать воду или антифриз в качестве теплообменной среды, часто – вместе с геотермальным тепловым насосом.
Грунтовый теплообменник для вентиляции. СТАТЬИ НА ЭТУ ТЕМУ:
При устройстве вентиляции в частном доме все более популярным становится осуществлять воздухозабор свежего воздуха через грунтовый теплообменник.

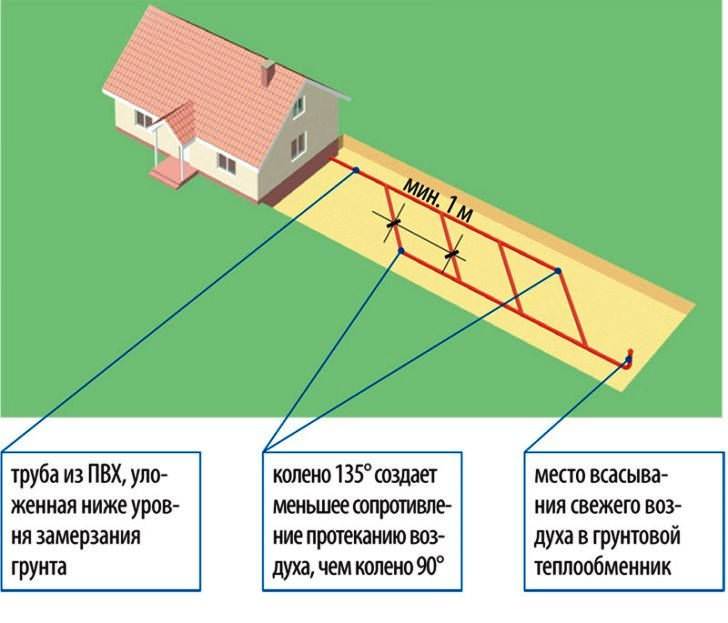

Воздух в систему приточной вентиляции поступает с улицы через грунтовый теплообменник — трубу проложенную по участку в земле ниже глубины промерзания грунта.
На глубине 1,5 — 2 м. температура грунта остается постоянной круглый год — 8-10°С.
Зимой, проходя по трубе теплообменника, приточный воздух нагревается до температуры, близкой к 0°С.
Это снижает расход энергии на нагрев приточного воздуха, примерно на 25%, а в сильные морозы предотвращает выпадение инея на рекуператоре блока вентиляции, что перекрывает приток воздуха.

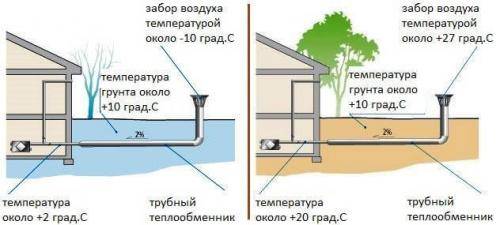

Слева: зимой грунтовый теплообменник подогревает приточный воздух;Справа: летом — охлаждает;В межсезонье грунтовый теплообменник бездействует.
Летом воздух в трубе наоборот — охлаждается. Охлажденный воздух подается в помещения, снижая или вовсе исключая потребность в кондиционировании. Летом температура воздуха на выходе из теплообменника снижается максимум на 10-12оС. при температуре наружного воздуха около 35оС.
Для работы в этом режиме блок вентиляции с рекуператором должен иметь байпас, чтобы пропускать воздух помимо рекуператора.
Схема устройства грунтового теплообменника: 1 — воздухозаборник с фильтром; 2 — труба d=200-250мм.; 3 — ревизионный колодец; 4 — конденсатоотводчик; 5 — заслонка грунтового теплообменника с автоматическим приводом; 6 — тройник; 7 — заслонка байпаса с автоматическим приводом; 8 — приточная труба байпаса; 9 — труба вытяжного канала; 10 — приточная решетка байпаса; 11 — блок принудительной приточно-вытяжной вентиляции с рекуператором
Чем больше разница температур наружного воздуха и грунта, тем больше теплообмен. Грунтовый теплообменник работает не эффективно, если температура наружного воздуха находится в пределах +5 … +25°С. Поэтому в межсезонье грунтовый теплообменник не используют. Забор воздуха происходит непосредственно с улицы, через воздухозаборник в стене дома.
Использование грунтового теплообменника наиболее выгодно для вентиляции достаточно герметичного воздухо не проницаемого дома , когда весь воздух поступает в дом только через трубу теплообменника.
Грунтовый теплообменник выгодно применять с любым блоком принудительной вентиляции , как с рекуператором, так и без него.
Бесканальный теплообменник
Такой теплообменник — это просто котлован глубиной 80 см и длиной 3-4 м, наполненный слоем гравия, изолированный сверху пенобетонными плитами. Благодаря такой конструкции температура внутри слоя гравия будет такой же, как и в почве на глубине 5 м (хотя слой гравия может находиться даже выше уровня участка). Из слоя гравия выводится патрубок для входа воздуха. Его входное отверстие устраивается так же, как и в случае с канальным теплообменником. С противоположной стороны котлована с гравием находится другое отверстие, из которого воздух засасывается в вентиляционную систему внутри дома.
Гравийный теплообменник дает возможность лучше увлажнять воздух
Это важное качество, поскольку в домах с приточно-вытяжной вентиляцией воздух, подогретый за счет рекуперации, как правило, слишком сухой. Для решения проблемы в гравийном теплообменнике устанавливаются трубки, подсоединенные к водопроводу, которые служат для периодического увлажнения слоя гравия (это позволяет отказаться от монтажа специальных электрических увлажнителей)
Воздух, проходя через слой гравия, увлажняется и одновременно фильтруется, в том числе и от биологического загрязнения.
Устройство теплового насоса для отопления дома
В основном вся работа теплового насоса зависит от выполнения функций компрессора. Именно компрессор выполняет работу по сжиманию рассеянной тепловой энергии в носителе, чем самым придает такой энергии концентрацию и компактный объем, а так же необходимую температуру.
Состав системы наноса включает в себя:
- Испаритель и капилляр;
- Еще имеется терморегулятор и конденсатор;
- Газ хладагент, который циркулирует в насосной системе.
Более подробное описание о вариантах устройств тепловых насосов может предложить классификация. Варианты классификаций теплового насоса зависят от внешних и внутренних контуров теплоносителя.
Тепловой насос способен получить тепловую энергию из:
- Источника воды;
- Земли;
- Воздуха.
В середине дома полученная тепловая энергия может использоваться в системах отопления, также используется для подогрева воды и в качестве кондиционера. И именно поэтому тепловые насосы делят на несколько видов, и виды зависят от сочетания функций и элементов для нагрева.
Что такое воздушный теплообменник и для чего он используется
Чаще всего, используется горячий воздух из сушилок, дымовых труб, топочных камеры различного оборудования. В бытовых целях может использоваться теплый вытяжной воздух. Использование устройства преследует цель нагрева свежего приточного воздуха до определенной температуры, которую позволяет достичь отдающая среда.
В зависимости от эффективности нагрева теплый воздух может использоваться для разных целей:
- воздушное отопление помещений
- подогрев свежей струи для снижения расходов на отопление
Подача неподготовленного воздуха в жилые или производственные помещения создаст условия для интенсивного вывода тепла, что отразится на расходах на обогрев. Если воздух на улице имеет температуру -20°С, а кратность воздухообмена в помещении равна 1, то весь объем будет ежечасно полностью меняться, вызывая необходимость быстро нагревать его для обеспечения комфортной обстановки. Такая ситуация весьма неэкономична и вынуждает искать способы подготовки приточной струи. Основным из них является рекуперация.

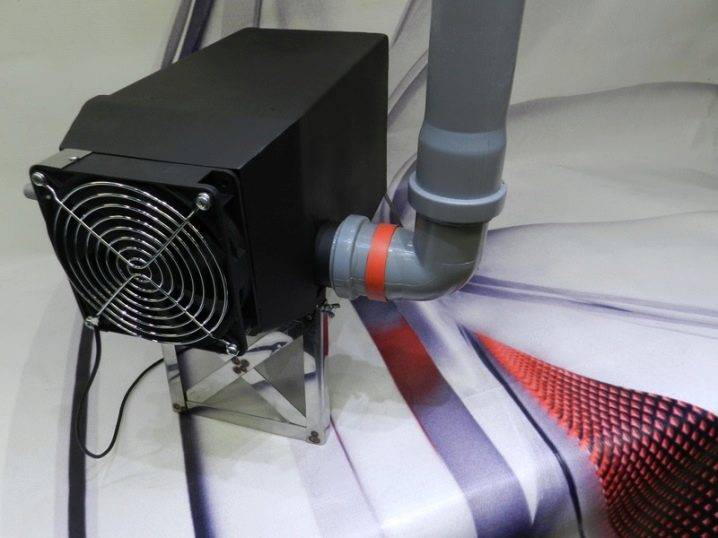

Лучшие модели
Для того чтобы начать с чего-то выбор эффективного теплообменника для палатки, можно ориентироваться на рейтинг лучших моделей, представленный следующими брендами.
«ГЕК»
Является достаточно популярной торговой маркой. Производит она разную продукцию, в том числе и теплообменники. Их характерной особенностью является сбалансированность всех показателей. Многими покупателями отмечается долговечность этих моделей. Из других плюсов можно также отметить наличие в комплекте вентилятора и трубы для вывода продуктов горения. Материал, из которого произведена горелка – оцинкованная сталь. Она не восприимчива к коррозии, а также достаточно крепкая.
Недостатки тоже имеются. Главный из них – мягкость материала, из которого сделана гофра и вентилятор. При неаккуратной транспортировке эти детали могут деформироваться.
«Омский»
Данная модель производится компаний «Сибтермо». Как утверждает производитель, его модели будет достаточно, чтобы обогреть небольшую палатку. В комплекте вместе с горелкой идут 2 кулера для конвекции воздуха. Теплообменник изготовлен из алюминия, который имеет высокую теплопроводность. Минусом данной модели является неполный комплект нужных деталей. Так, в покупном наборе не предусмотрены датчик углекислого газа, дымовая труба и сумка для транспортировки.
«Суховей»
Данная модель изготовлена из нержавеющей стали, а дымовая труба из алюминия. В целом вес теплообменника является довольно низким. За счёт разных хитростей конструкции его КПД выше, чем среднее значение этого показателя на рынке. В комплекте с горелкой дополнительно идут вентилятор и три дымохода.
Важной и интересной особенностью «Суховея» является возможность настраивать обороты вентилятора. Это позволяет экономить электричество в тех случаях, когда температура горелки невысокая, и наоборот, сделать максимальную производительность при больших температурах. Минусом можно назвать слегка завышенную цену на данную модель
Минусом можно назвать слегка завышенную цену на данную модель.
«Десна БМ»
Очень компактный вариант теплообменника, который отлично подойдёт для обогревания небольшой палатки. Особенностью данного аппарата является возможность переключения двух режимов: экономного и турбо. В экономном режиме расход топлива становится минимальным, а общее КПД возрастает.
«Урал»
Ещё один компактный и производительный теплообменник. Имеется выбор из трёх комплектов: маленький, средний и большой. Каждый из них имеет разную стоимость и комплектацию. Сама горелка имеет выдвижные ножки, что убирает риск их потерять. Также выделяется то, что модель имеет 2 вентилятора, благодаря чему нагрев палатки идёт более равномерно.
Это была только часть тех моделей, которыми наполнен рынок товаров. Также можно выделить следующие бренды, которые выделяются на общем фоне:
«Рипус»;
Виды теплонасосов: нюансы работы теплообменника фреон-вода
Природный источник энергии может представлять собой систему скважинного типа, грунтового или водоемного. Каждый вариант уникальный. Отличается принцип работы и монтаж.
Когда источником энергии является скважина, необходимо пробурить соответствующее отверстие в земли. В 1 м источника можно добыть 50-60 Вт энергии. Для нормальной работы теплонасоса потребуется 20 м.
Особенности получения энергии со скважины:
- Главные плюсы – компактность и большая теплоотдача;
- Минус – сложности при бурении скважины.
Когда источником тепла выступает грунт, то труба залегает на глубину ниже уровня промерзания земли. Для укладки трубы можно вырыть котлован или траншею.
Если поблизости размещены водоемы, то можно положить трубу в источник воды. Главное требование – достаточная глубина. В 1 кв м воды можно получить 30 Вт энергии. Для фиксации труб на глубине к ним прикрепляется груз.
В некоторых случаях в качестве источника используют воздух. Такой насос содержит хладагент. В этом случае подходит фреон из холодильника. Вещество забирает тепло из воздуха и отдает помещению.
Пошаговое руководство
Изготовление бесканального теплообменника
- Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
- Установите бак к началу системы отопления.
- Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
- Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
- Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
- Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
- Согните трубку в форме спирали, получился змеевик.
- Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
- Подсоедините к концам деталей фитинг с резьбой.
- Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
- Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
- Подсоедините к термостату клеммы, после чего – провода питания.
- Чтобы бак не изнашивался от перепадов температуры, установите анод.
- Закройте герметично все элементы.
- Наполните бак водой, теплообменник готов.
Достоинства и недостатки геотермальной вентиляции
Главным преимуществом подземного воздуховода является значительное снижение энергозатрат на предварительную температурную обработку приточного воздуха перед его подачей в помещение. Благодаря геотермальной технологии энергопотребление оборудования, предназначенного для подогрева или охлаждения воздуха, может быть снижено в несколько раз.
Недостатком геотермальной системы является относительная сложность конструкции, ведущая к увеличению капитальных затрат. Кроме того, требуется более протяженная трасса воздуховодов, а значит и более мощные вентиляторы. С другой стороны, наличие подземного воздуховода вентиляции позволяет отказаться от компрессорно-конденсаторных установок, что можно расценивать как снижение капитальных затрат.
Как показывает опыт, несмотря на некоторые сложности при устройстве геотермальной вентиляции, лучше один раз потратиться при строительстве и потом на протяжении всего срока службы вентиляционной системы пользоваться энергосберегающей технологией, не переплачивая за комфортное пребывание в помещении в любое время года.
Влияние на окружающую среду
В контексте современного уменьшения объемов ископаемого топлива, роста цен на электроэнергию, загрязнения воздуха и глобального потепления, правильно разработанные подземные охлаждающие трубы предлагают устойчивую альтернативу для сокращения или полного удаления потребности в традиционных системах кондиционирования воздуха на основе компрессоров, в частности – в нетропическом климате. Они также обеспечивают дополнительную выгоду в виде контролируемого, отфильтрованного и смягченного потока свежего воздуха, который особенно ценен в небольших, герметичных и эффективных строениях.
Теплообменник воздушный S
Подробное описание
Воздушные теплообменники устанавливаются в сливной магистрали или в отдельном контуре циркуляции и предназначены для охлаждения рабочей жидкости.
Радиатор выполнен из алюминиевого сплава. В дополнении к стандартным сериям SS были выпущены сдвоенные модели SS2 для большего теплоотвода и модели серии SD для больших расходов (до 320 л/мин).
Монтаж воздушного теплообменника
Мы рекомендуем устанавливать байпасный клапан параллельно теплообменнику для его защиты от скачков давления во время запуска гидросистемы. Обязательно убедитесь, что потоку воздуха, выходящего из теплообменника, ничего не препятствует.
Техническое обслуживание теплообменника
- Очистка масляного контура
- Промывку контура для удаления загрязнений следует производить с применением моющего или обезжиривающего средства, совместимого с алюминием.
- Для удаления остатков промывочного средства используйте сжатый воздух.
Очистка воздушного контура теплообменника
Очистка может быть осуществлена при помощи сжатого воздуха или напором воды
При это следует уделить внимание тому, чтобы струя воды не повредила пластины.
При необходимости удаления масла или смазки используйте струю пара или теплой воды. Убедитесь в том, что электродвигатель при этом отключен и надежно защищен.
Материалы элементов воздушного теплообменника
- Вентилятор — сталь или термореактивная пластмасса.
- Корпус вентилятора — сталь.
- Защита вентилятора — сталь или термореактивная пластмасса.
Типы воздушных теплообменников В каталоге представлены три различных типа теплообменников:
- Серия «SS» — стандартное исполнение;
- Серия «SS2» — с двойным контуром охлаждения для систем с небольшим расходом масла, но требующих теплоотвода большой мощности;
- Серия»SD» — для систем с большими расходами.
| Код | Описание |
| SS100100A-PE | Теплообменник воздушно-масляный, G 1/2’’, 40 л/мин, 63 Вт/*С, двигатель 230 В / 50 Гц — 50 Вт |
| SS102400A-P | Теплообменник воздушно-масляный, G 1/2’’, 40 л/мин, 77Вт/*С, двигатель =24 В, 80 Вт |
| SS200100A-PE | Теплообменник воздушно-масляный, G 1’’, 100 л/мин, 135 Вт/*С, двигатель 230 В / 50 Гц — 65 Вт |
| SS202400A-P | Теплообменник воздушно-масляный, G 1’’, 100 л/мин, 150 Вт/*С, двигатель =24 В, 100 Вт |
| SS2202400A-P | Теплообменник воздушно-масляный, G 3/4’’, 40 л/мин, 155 Вт/*С, двигатель =24 В, 100 Вт |
| SS2300100A-PE | Теплообменник воздушно-масляный, G 1’’, 60 л/мин, 335 Вт/*С, двигатель 230 В / 50 Гц — 230 Вт |
| SS2400100A-PE | Теплообменник воздушно-масляный, G 1’’, 80 л/мин, 435 Вт/*С, двигатель 230 В / 50 Гц — 160 Вт |
| SS300100A-PE | Теплообменник воздушно-масляный, G 1’’, 35-140 л/мин, 255 Вт/*С, мотор 220 В / 50 Гц |
| SS400100A-PE | Теплообменник воздушно-масляный, G 11/4’’, 160 л/мин, 445 Вт/*С, двигатель 230 В / 50 Гц — 160 Вт |
| SS501400A-E | Теплообменник воздушно-масляный, G 1 1/4’’, 180 л/мин, 700 Вт/*С, двигатель 230 / 400 В 50/60 Гц трехфазный B14 |
ПРИМЕЧАНИЕ:
Устройство геотермальной вентиляции
Упрощенно можно сказать, что геотермальная схема представляет собой обычную систему канальной приточно-вытяжной вентиляции с размещенными под землей (ниже точки промерзания почвы) воздуховодами.
Вентиляционная приточная система забирает воздух извне и по подземным воздуховодам транспортирует его до точки выброса внутри помещения.
Вытяжная часть вентиляционной установки может утилизировать воздух прямо на улицу или же аналогично приточной вентиляции – по подземному воздуховоду.
В этом случае подземный воздуховодный теплообменник делается двухконтурным. По внутреннему контуру удаляется отработанный воздух из помещения, а по внешнему подается свежий приточный. Таким образом, двухконтурный воздуховод выполняет еще и функцию рекуператора.
Пример расчёта расхода материалов для устройства внутренних каналов дома
Возьмём в качестве примера одноэтажный дом с расчётной вентилируемой площадью 60 м2, который будет иметь примерно 100 м2 общей площади и ориентировочные размеры 8х12 м:
- Труба 250 мм: 2 х 12 + 3 + 20% = 32 м.
- Труба 150 мм: 3 х 12 + 20% = 43 м.
- Крепёж: 32 + 43 / 0,7 = 107 шт.
- Колена, ревизии, муфты — принять за 1 шт на 3 м: 32 + 43 / 3 = 55/3 = 20 шт.
- Решётки: 8 шт. (по 2 на каждую комнату).
- Выключатели: 4 шт.
- Пена, герметик.
| Наименование | Ед. изм. | Кол-во | Цена | Итого, руб. |
| Труба 250 мм | пог. м | 32 | 200 | 6400 |
| Труба 150 мм | пог. м | 43 | 150 | 6450 |
| Колена, ревизии, муфты | шт. | 20 | 40 | 800 |
| Крепёж | шт. | 100 | 30 | 3000 |
| Решётки декор | шт. | 4 | 100 | 400 |
| Выключатели 2-кл. | шт. | 4 | 120 | 500 |
| Утеплитель | упак. | 1 | 1000 | 1000 |
| Пена, герметик, прочее | 1000 | |||
| Итого материал | 19550 | |||
| Работа | 5000 | |||
| Итого материал и работа | 24550 |
Влияние на окружающую среду
В контексте современного уменьшения объемов ископаемого топлива, роста цен на электроэнергию, загрязнения воздуха и глобального потепления, правильно разработанные подземные охлаждающие трубы предлагают устойчивую альтернативу для сокращения или полного удаления потребности в традиционных системах кондиционирования воздуха на основе компрессоров, в частности – в нетропическом климате. Они также обеспечивают дополнительную выгоду в виде контролируемого, отфильтрованного и смягченного потока свежего воздуха, который особенно ценен в небольших, герметичных и эффективных строениях.
Что купить — топ-5 лучших насосов
Приобретение теплового насоса — важная и ответственная процедура. Давать какие-либо рекомендации в этой сфере можно только обладая конкретной информацией о размерах дома, материале стен, степени утепленности, конфигурации помещений, типе отопительной системы и т. д. Не обладая этими данными, рассуждать о лучших насосах бессмысленно. Однако, можно рассмотреть наиболее известных производителей, которые поставляют на рынок качественное оборудование и являются лидерами в этой области:
ALTAL GRUP
Компания базируется в Украине, России и Молдове. Производство оборудования ориентировано на условия российских регионов и может использоваться в суровых условиях
NIBE Industrier AB
Шведская фирма, присутствует на рынке с 1949 года и по праву является лидером в своей области. Производство ведется по самым передовым разработкам, используются лучшие материалы и комплектующие
Viessmann Group
Одна из старейших европейских компаний — основание фирмы датируется 1928 годом. Немецкие специалисты наработали огромный опыт и добились высочайшего качества своей продукции
OCHSNER
Австрийская компания, приступившая к серийному изготовлению тепловых насосов одной из первых и получившая признание пользователей благодаря качеству, надежности и долговечности оборудования
Heliotherm
Еще одна австрийская компания, производящая тепловые насосы и другое оборудование. Реализация продукции производится в Европе, отмечается высокое качество, надежность и широкие функциональные возможности отопительных систем
