Принцип работы полотенцесушителя от горячей воды

Как выбирать полотенцесушитель?

По каким параметрам выбирать электрический полотенцесушитель для собственной ванной?

  • Прежде всего, необходимо предварительно рассчитать габариты и выбрать дизайн. Полотенцесушителю предстоит не только обогревать помещение, но и быть элементом интерьера — он должен гармонично вписываться в пространство ванной комнаты, дополняя ее и не сужая размеров уборной.
  • Один из самых важных параметров — это мощность электроприбора. Базовым коэффициентом принято считать 140 – 150 Вт на 1 квадратный метр пространства. Соответственно, для уборной площадью в 8 квадратных метров необходимо умножить 140 Вт на 8 — и искать радиатор достаточной мощности. Если сэкономить на данном вопросе и установить слишком слабый электроприбор, ванная не прогреется до комфортной температуры.
  • Материал. Если Вы хотите, чтобы радиатор проработал как можно дольше, стоит выбирать нержавеющую сталь с толстыми стенками и антикоррозийной обработкой.
  • Наличие или отсутствие терморегулятора. Если Вы хотите лично контролировать температуру в ванной, то стоит остановиться на моделях с терморегулятором — при необходимости можно будет убавить мощность прибора, а не выключать его совсем.
  • Производитель. Современные отопительные радиаторы предлагают десятки брендов — но продукция нескольких компаний пользуется большим доверием у потребителей.

С байпасом или без

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Зачем нужен полотенцесушитель в ванной

Ванная комната ввиду своего предназначения является помещением с повышенной влажностью. Если не брать в расчет тот момент, что принимать ванну в холодном помещении как минимум не комфортно, отсутствие должного обогрева при высокой влажности ведет к образованию сырости и размножению плесени и грибка.

Особенно важно наличие хорошо работающего полотенцесушителя в ванных, где вентиляция не справляется со своей работой. Теплый прогретый воздух позволит с комфортом принимать ванну или душ, не говоря уже о том, что намного приятнее пользоваться сухими и теплыми полотенцами

Современные полотенцесушители красивы и элегантны, предлагаются в достаточно широком ассортименте, позволяя органично дополнить любой, даже самый стильный дизайн ванной комнаты.

Выбирая полотенцесушитель, необходимо знать, что по способу нагрева они бывают трех типов:

  • водяные,
  • электрические,
  • комбинированные.

Каждый из видов нагревательного элемента обладает своими преимуществами и недостатками, с которыми следует ознакомиться заранее.

Кроме того, еще на этапе планирования ремонта ванной комнаты необходимо определиться с местом его подключения. Водяной полотенцесушитель требует подсоединения к централизованной системе отопления или горячей воды, электрический – к электросети, а комбинированный – к обоим инженерным сетям.

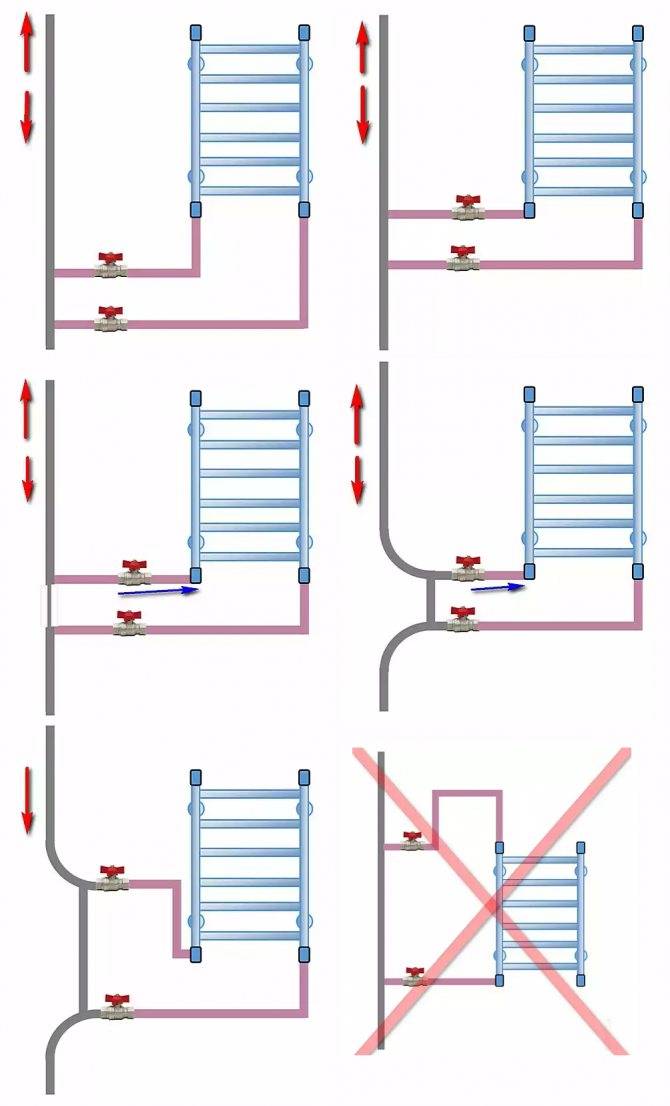

Основные варианты подключения полотенцесушителей

Всё зависит от того, есть ли в доме централизованная система горячего водоснабжения или общедомовая магистраль отопления.

К системе горячего водоснабжения

Удобный и часто используемый вариант подключения:

  1. Не требует оформления документов.
  2. Подходит для любого сезона, так как отключить стояк можно по заявлению в ЖЭКе.
  3. Полотенцесушитель работает круглогодично, в том числе и летом.
  4. Установить можно своими силами.

От отопления

Более трудоёмкий способ, так как требует вмешательства в работу системы отопления. Предполагает оформление некоторых документов в управляющей компании:

  1. Заявление на установку прибора.
  2. Заказ проекта с планом и размерами соединений.

Установка проводится профессионалами. После подсоединения приглашаются сантехники из ЖЭКа для приёмки. Присоединённый к магистрали центрального отопления полотенцесушитель отключается с закрытием отопительного сезона, что не совсем удобно.

Установка змеевика полотенцесушителя

Шаг 1. Вначале на стены крепятся кронштейны.

Шаг 2. Затем на кронштейны навешивается сам полотенцесушитель. В некоторых случаях придется штробить стену.

Шаг 3. Наконец, полотенцесушитель соединяется с вентилями на байпасе. Для этого, как уже отмечалось, можно использовать как специальные фитинги, так и втулки.

Обратите внимание! После установки по очереди откройте краны (делайте это плавно). В таком случае змеевик заполнится жидкостью постепенно, а риск возникновения гидравлического удара будет минимизирован

Спуск воздуха через Кран Маевского

Все, установка полотенцесушителя в ванной своими руками завершена. Если же вас интересует, сколько все это будет стоить, то конкретную цифру назвать трудно, так как она зависит и от сложности работы, и от типа змеевика, и от ряда других факторов. Но если установка будет производиться собственноручно, то все расходы будут связаны лишь с покупкой устройства и дополнительных расходных материалов.

Характеристики пластиковых труб для отопления

Не так давно мы уже рассматривали технические характеристики пластиковых труб, которые подойдут для монтажа палатенцесушителя. Подробный обзор вы можете увидеть здесь

Типы подключения полотенцесушителя

Полотенцесушитель — устройство, предназначенное  обогревать ванную, хотя иногда устанавливается и в кухне. Его основная задача — сушить мокрые полотенца, одежду и т.д., а также само помещение, что позволяет поддерживать оптимальную температуру.

Полотенцесушители бываю электрического или водяного типа. Для запитывания тёплых полов применяются водяные батареи, которые подразделяются по способу подключения змеевика:

  • от центрального отопления;
  • от горячего водоснабжения.

Если полотенцесушитель соединён с центральным отоплением, то когда наступает отопительный сезон, происходит заполнение змеевика горячей водой, и оттуда она поступает в трубы тёплого пола, тем самым прогревая поверхность.

Тёплые полы в ванной будут функционировать более эффективно, при подключённом змеевике к горячему водоснабжению. Пол будет греться практически постоянно, кроме периодов отключения горячей воды, или когда вы сами закроете ее подачу в трубопровод.

Материал

Для производства полотенцесушителей используется металл. Материал с высокой теплопроводностью, который лучше всего подходит для водопроводов. Металл прочный, а устройству для сушки иногда приходится испытывать серьёзные нагрузки: внутреннее давление, вес просушиваемых вещей.

Постоянное нахождение во влажной среде неблагоприятно влияет на состояние металлических изделий. Влага воздействует на внутренние и внешние поверхности устройства. Такие условия требуют обязательной защиты от коррозии.

Изготавливаются из:

  • Черного металла;
  • Нержавеющей стали;
  • Латуни или меди.

Возможно использование тонкостенных трубок из алюминия.

Для чего нужен полотенцесушитель

Для начала разберёмся, что это такое – полотенцесушитель. Это конструкция из двух и более металлических труб, по которым подаётся горячая вода, причём подача воды происходит круглый год, независимо от сезона отопления.

Что делает полотенцесушитель? У него две основные функции:

  1. Отапливает ванную комнату.
  2. Сушит вещи.

Но кроме перечисленных функций полотенцесушитель служит неким элементом декора ванной – не зря его называют дизайн-радиатором. Было время, когда полотенцесушители представляли собой две параллельные трубы, покрашенные краской. Сейчас же они, как правило, имеют более эстетичный вид и разнообразные формы, благодаря чему украшают ванную комнату.

Полотенцесушители изготавливают из металла, и чаще всего это:

  • латунь;
  • медь;
  • нержавеющая сталь;
  • чёрный металл.

Поскольку полотенцесушитель постоянно находится в ванной, в которой обычно большое количество влаги и испарений, то со временем изделие может быть подвержено коррозии. Поэтому необходимо позаботиться о его защите, используя, например, специальные средства от разъедания металла.

По форме полотенцесушитель могут быть М-образные (в виде буквы М), П-образные (буква П), а также в форме лесенки. По мощности радиаторы тоже бывают разные.

4 Нержавеющий полотенцесушитель

Появление нержавеющих полотенцесушителей привело к массовой замене отопительных змеевиков. Но новые приборы изготавливаются разными производителями на основании различных стандартов подсоединения и теплообмена. Это привело к массовому переоборудованию системы теплоподачи в многоэтажных домах с учетом вкусов и предпочтений каждой семьи. В итоге подача воды в системах отопления каждого дома приобрела свои особенности.

Часть полотенцесушителей встроили в систему снабжения горячей водой. Часть осталась в составе прежних коммуникаций, но конструктивно, вследствие использования зауженных фитингов, ограничила скорость циркуляции теплового потока по всей системе. Стояки в некоторых домах оказались перекрыты вентилями, врезанными непосредственно в магистраль.

Со временем появились определенные правила монтажа полотенцесушителей из нержавейки в высотных домах, соблюдение которых сохраняет комфортные условия пользования ванной комнатой для всех проживающих. Схема параллельного подключения полотенцесушителя стала предпочтительней, чем последовательная.

Монтаж сушителя для полотенец из нержавейки

До того как навешивать полотенцесушитель из нержавеющей стали, между отводами от магистрали необходимо оборудовать перемычку – байпас. Диаметр ее не должен быть меньше сечения основного стояка, чтобы она не препятствовала потоку. Такая схема предполагает отведение от стояка части теплоносителя с тем, чтобы направить его в параллельный контур. По мнению специалистов, температура жидкости, проходящей через полотенцесушитель, в этом случае не уменьшится. Положительный эффект возникает благодаря действию принципа гравитационного насоса. Благодаря ему собирающаяся в нижней части змеевика охлажденная вода – более тяжелая, продавливает менее плотную горячую жидкость в стояке. Циркуляция происходит при разнице температур в один градус.

С появлением технологий проведения труб внутри стен байпас стали прятать, а полотенцесушитель навешивать: нержавейка выходит прямо из стены. Чтобы подключить прибор по такой схеме, используют полотенцесушитель с боковым подключением. Если змеевик подключается к отводам от вертикальных труб соосно, то используют полотенцесушитель с прямым подключением.

На входе и выходе потока после байпаса устанавливают отсечные вентили. Их цель – перекрыть отвод от магистральной системы в случае демонтажа полотенцесушителя. Сам змеевик крепят к стене с помощью телескопических держателей, которые, как правило, входят в комплект поставки полотенцесушителя.

2 Причины отсутствия циркуляции – соседи или ЖЭК?

Вы удалили все пробки, но полотенцесушитель в ванной не работает по-прежнему? Переходим к следующим методам решения проблемы. Вполне возможно, что в приборе нет циркуляции горячей воды. Причиной такого неприятного явления может стать множество факторов, в том числе:

  1. 1. установлены трубоотводы неподходящего диаметра;
  2. 2. произведен перевод контура горячего водоснабжения в открытый летний режим;
  3. 3. соседи перекрыли общий стояк.

Схема подключения сушителя полотенец предусматривает его установку на трубе обратного потока горячего водоснабжения. Горячая вода постоянно должна находиться в движении, в противном случае она будет застаиваться в стояках и охлаждаться. Следствием такого застаивания является холодная вода, которая течет даже при включении крана с горячей водой. Лишь после спуска остывшей воды начинается поступление теплой воды.

Установка полотенцесушителя

Естественно, счетчики в это время показывают, что используется горячая вода, за что приходится платить лишние деньги. Это является поводом для жалобы в ЖЭК, специалисты которого должны в кратчайшие сроки исправить ситуацию. Бывает, и другая причина отсутствия тепла в полотенцесушителе. Зачастую в ЖЭКе отключают обратный поток в контуре горячего водоснабжения, мотивирую свои действия переводом на летний режим, экономя при этом на подогреве водного потока. А так как полотенцесушители обычно подключаются  именно к обратке, то они мгновенно охлаждаются, даже если горячая вода идёт в кранах. Опять же, без жалоб в сторону жилищно-коммунального хозяйства такую проблему решить будет очень сложно.

Однако холодный полотенцесушитель не всегда является заслугой ЖЭКа. В некоторых случаях причиной проблемы становятся соседи, которые подключены к тому же стояку, что и вы. В некоторых многоэтажных домах устройства для сушки полотенец и других предметов одежды представляют собой часть основной магистрали. Если попробовать убрать такой прибор, с целью прочистки или удаления засоров, то результатом станет прекращение деятельности всего контура. Даже зная о таких последствиях, многие стараются исправить проблему такими методами, забывая при этом об отсоединении труб. Это обеспечит нормальную циркуляцию воды в обход квартиры. Если же не сделать этого, то работа системы ГВС нарушается, а полотенцесушитель не греет. Причем у всех соседей одновременно.

Но не стоит во всех бедах обвинять соседей и представителей ЖЭК. Если в вашей квартире есть неправильно подобранные отводы для патрубков от магистрали, то это может также нарушить работу полотенцесушителя. Как показывает практика, сечение труб должно быть меньше основной магистрали. Это способствует быстрому и легкому преодолению линейного сопротивления и созданию необходимого давления. В противном случае поток будет идти по основной магистрали в обход полотенцесушителя, избирая меньшее сопротивление.

Напоследок отметим, что холодный полотенцесушитель может стать следствием конструкции самого прибора. К примеру, теплообменник подключается снизу, но при этом является вертикально вытянутым. В таком случае горячая вода идет только в нижней части прибора, до верхних же реек не может дойти банально из-за нехватки давления. К счастью, такие проблемы возникают лишь у некачественных и дешевых агрегатов, поскольку современные аппараты отличаются отличной балансировкой.

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

  1. Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.
  2. Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.
  3. Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.
  4. Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

Технология работы с моделью «Лесенка»

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Врезка в централизованную отопительную систему

Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.

Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.

Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.

Особенности монтажа электрической сушки

Процедуру подключения змеевика электрического типа следует рассмотреть отдельно. В данном случае важнейшим этапом этой процедуры является правильное подключение к электросети, благодаря чему риск воспламенения или короткого замыкания будет минимальным. По этой причине приведенные ниже действия обязательны:

  1. заземление змеевика;
  2. его подключение через специальный прибор защитного отключения, который в быту называют просто «автоматом».

А если планируется подсоединение изделия к розетке, которая расположена прямо в ванной комнате, то она (розетка) обязательно должна быть с влагозащитным корпусом. Проще говоря, ее следует утопить в стену, а оставшееся снаружи отверстие должно закрываться при помощи специального изоляционного колпачка.

Если вы внимательно прочли информацию, которая была приведена в данной статье, то установка полотенцесушителя в ванной своими руками не вызовет никаких трудностей.

Алгоритм работы по монтажу полотенцесушителя

На выбор потребителю производителями представлены 2 вида:

  • водяные;
  • модели, работающие от источника электричества – электрические.

Подключение каждого вида делается по своей схеме. Без выполнения нюансов в работе устройство не будет качественно работать.

Подготовительные работы

Не всегда монтаж полотенцесушителя делается на новое место. Если проводится замена одной модели на другую, то проводится демонтаж старой конструкции. Необходимо снять со стены:

  • модель советского производства «змеевик»;
  • модель, пришедшую на замену советскому устройству, но уже устаревшую на сегодняшний день.

Условия замены советской модели змеевика

Сложность демонтажа старого змеевика и замена его на новую модель в невозможности выполнить все процедуры без замены общего стояка. Необходимо работы проводит параллельно. Трубы стояка меняются либо частично, либо полностью проводится замена общего стояка в доме. Конечно, заниматься частичной заменой, только у себя в квартире, нежелательно. Но и спрятанные старые трубы оставлять – аварийно опасно. Нужно будет договариваться с соседями сверху и снизу о времени подключения к стояку.

Замена устаревшей модели на современную

Без проблем проводится замена одной модели на другую, если предыдущая устанавливалась с разъемными соединениями. Тогда достаточно подобрать современную конструкцию с одинаковыми диаметрами присоединительных патрубков. Второй вариант – это приобрести идентичную конструкцию.

Замена и схема подключения в обоих случаях простая:

  • демонтируется старая модель;
  • разъемные соединения предыдущего полотенцесушителя переставляются на новый;
  • подключение;
  • укрепление положения конструкции на стене.

Замена в стояке старых труб

  • Когда с соседями переговоры завершены о времени замены своей части стояка, перекрывается поступление воды с разрешения обслуживающей конторы многоквартирный дом.
  • Часть стояка в квартире отрезается сверху, и снизу вместе со старым змеевиком. Используется в работе болгарка.
  • Подготавливается стояк для подсоединения нового куска трубы. Нарезается резьбовое соединение на уровне соседей этажом ниже и выше.
  • Соединить стояк в единое целое. Вывести в свою ванную комнату новые трубы от стояка.

Разновидности конструкций полотенцесушителей

Рынок предлагает несколько форм полотенцесушителей, которые отличаются способом нагрева:

  • электрические – автономные обогреватели в форме полотенцесушителя, которые работают от электрической сети;
  • комбинированные – автономные, работающие на водном тэне;
  • водные – подключающиеся к системе отопления или горячему водоснабжению.

Первые два вида полотенцесушителей продаются готовыми к работе. Для их установки потребуются кронштейны, которые идут в комплекте. Третья разновидность, водный тип, требуют использования дополнительных деталей не только для фиксации на стене, но и для соединения с системой водоснабжения.

Водные полотенцесушители могут иметь разную геометрическую форму:

  • классический змеевик;
  • П-образный;
  • в виде лесенки разного размера;
  • угловой.

На подключение к центральным коммуникациям форма полотенцесушителя влияния не оказывает и является делом вкуса хозяина.

Разным бывает металл для полотенцесушителя. Поскольку он имеет постоянный контакт с влагой и теплом, то это должен быть устойчивый к коррозии металл.

Производители предлагают следующие варианты:

  • нержавеющая сталь;
  • медь;
  • хромированная сталь;
  • латунь.

Все перечисленные металлы и сплавы являются устойчивыми к коррозии, имеют привлекательный внешний вид.

Диаметр полотенцесушителя должен соответствовать диаметру трубы отопления (или горячего водоснабжения), к которой он будет подключен. Наиболее распространенные варианты это: 32 мм или дюйм; 25 мм или ¾ дюйма. Если змеевик будет меньше центральной трубы, то его может разорвать при скачке давления в системе.

Рекомендуем ознакомиться: Полипропиленовые муфты для создания различных типов соединений в трубопроводах

Производители полотенцесушителей

Производителей радиаторов великое множество, как зарубежных, так отечественных. Признанными лидерами на рынке полотенцесушителей считаются английские, бельгийские, немецкие и итальянские радиаторы.

Безусловно, это модели довольно высокого качества, но цены на них слишком высокие

Тогда стоит обратить внимание на отечественные марки полотенцесушителей:

  • «Ника» — петербургская фирма, использующая для производства радиаторов импортные комплектующие;
  • «Сунержа» — компания, выпускающая полотенцесушители из нержавеющей стали; большой ассортимент и довольно неплохое качество;
  • «АкваСталь» — производит модели как эконом, так и премиумкласса.

Это самые известные компании у нас, в России. Какой полотенцесушитель лучше, решать только вам.
