Каскадная схема монтажа
Если необходимо обогреть помещение большой площади (коттедж, особняк на несколько этажей, производственно помещение) используют каскадную схему монтажа. Её суть в том, что для обеспечения максимальной эффективности и экономности отопительной системы последовательно подключают несколько котлов низкой мощности. Такой приём позволяет в несколько раз повысить производительность всей системы или значительно снизить расходы на топливо. Регулировка всех приборов выполняется при помощи специального устройства, которое подключается ко всем котлам.
Каскад из конденсационных котлов – выгодное решение для больших площадей. Для управления системой подключается оборудование, в которое встроены датчики температуры и регуляторы подачи топлива. Это устройство предупреждает холостую работу котлов, выравнивает мощность, обеспечивая правильное распределение температуры в помещениях.
Перед тем как приступать к обустройству отопительной системы частного дома, следует ознакомиться с тем, что такое конденсационных газовый котёл. Выбрав для обслуживания системы это оборудование, вы обеспечите максимально эффективное и экономное функционирование отопительной системы.
Часто владельцев останавливает высокая стоимость инновационного оборудования. Но есть правильно провести расчёты, окажется, что конденсационные котлы искупят себя всего за два-три сезона. При соблюдении правил эксплуатации приборы прослужат на протяжении многих лет, обеспечивая комфорт и тепло в вашем доме.
Как правильно выбрать конденсаторный котел для дома?
Дорогая покупка требует тщательного выбора и разумного подхода.
Котлы служат много лет, поэтому лучше обратить внимание на некоторые правила подбора:
- Мощность. В этом случае большая мощность не требуется, так как приведет к быстрому износу агрегата. Для расчетов оптимального показателя подойдет простая формула – на 10 м2 требуется 1 кВт тепла. В домах с плохим утеплением, наличием больших окон и для регионов с суровыми зимами показатель нужно увеличить на 30-50%.
- Количество контуров. Если конденсационные котлы, принцип работы которых мало отличается от обычного оборудования, оснащены двумя контурами, хозяин получает возможность отопления и ГВС. Один контур будет работать на подогрев теплоносителя, второй – отвечать за раздачу горячей воды.
На заметку! Двухконтурные котлы в дома с интенсивным потреблением горячего водоснабжения лучше подбирать с показателем мощности до 24 кВт. Следует дополнительно утеплить строение. В одноконтурный котел можно встроить накопительный бак.
- Расход топлива. Этот показатель зависит от мощности, нагрузки на систему и КПД. Например, котлы в 10 кВт расходуют до 1,12 м3/час газа, а в 30 кВт уже 3,36 м3/час. Самый большой показатель у агрегатов мощностью в 60 кВт – им требуется 6,72 м3/час газа.
- Из чего изготовлен теплообменник. Если это силумин (алюминий с кремнием), то прибор будет инертен к химическим веществам, а нержавеющая сталь дешевле, стойко переносит коррозию, термоудары, но не переносит химически агрессивных веществ.
- Температура режимов работы. Этот параметр влияет на КПД. Чем ниже нагревание в обратке, тем быстрее происходит процесс конденсации. Например, если температура прямого/обратного контура в 40/30 С, то КПД достигает 108%, а при показателях температуры прямого/обратного контура 90/75 С КПД равен всего 98%.
Совет! Оптимальными считаются показатели температуры прямого и обратного трубопровода в 40 С и 30 С. КПД в этом случае будет равен 108%, процесс конденсации происходит в непрерывном режиме.
- Наличие системы управления, контроля, блока автоматики. Оборудование установлено во всех котлах, различается только список функций. Тут выбор зависит от предпочтений хозяина, желания управлять прибором дистанционно, задавать ночной/дневной режим работы, прогрев на минимальных температурах и прочее.
- Монтаж. Выпускаются котлы напольного и настенного вида. Напольные – это одноконтурные агрегаты с повышенной мощностью (от 100 кВт), могут интегрироваться в любую систему отопления. Настенные – приборы со сниженной мощностью (до 100 кВт), двухконтурные, не требуют обустройства полноценного дымохода, хватит трубы, выведенной через стену на улицу.
Нельзя обойти вопрос цены. Ассортимент оборудования выпускается в трех ценовых сегментах:
- Премиум. Сюда входят германские производители, которые предлагают агрегаты стильного дизайна, с бесшумной работой. Приборы изготовлены из высококачественных материалов и с сертификатами экологической безопасности.
- Средняя цена. Комфортные и экономичные приборы, в том числе одно-, двухконтурные, настенного и напольного вида. Никакой разницы с люксовыми моделями нет, кроме чуть менее раскрученной марки бренда. Пример – модели марки BAXI.
- Бюджетные приборы. Это изделия от корейских, словацких изготовителей, которые адаптированы под условия нашей действительности. Разница с элитными моделями только в упрощенном функционале и минимальном наборе «умных» опций автоматики и управления. Такие котлы отлично переносят скачки давления, перебои с электричеством и поддерживают работу там, где более дорогая автоматика останавливает функциональность котла.
Особенности конденсационного котла
Подобный котел не всегда целиком использует свою энергию, которая производится в процесс выработки топлива. Какая-то ее часть, которая называется теплом, уходит вместе с водяным паром, который может содержаться в продуктах от испарения. Но именно это тепло используется для качественного нагрева воды, которая находится в котле, так как полученный пар имеет свойство конденсироваться. Данный процесс может быть осуществлен только благодаря тому, что происходит охлаждение продуктов сгорания до какой-то определенной температуры, имеющей название точки росы, она обычно составляет 55 градусов .
Данный котел работает таким образом, что все продукты сгорания, находящиеся внутри него, под влиянием воды охлаждаются, вода в свою очередь возвращается из общей системы отопления. Именно по этой причине температура воды в системе центрального отопления, обслуживаемой котлом. должна быть немного ниже при сравнении ее с традиционными котлами .

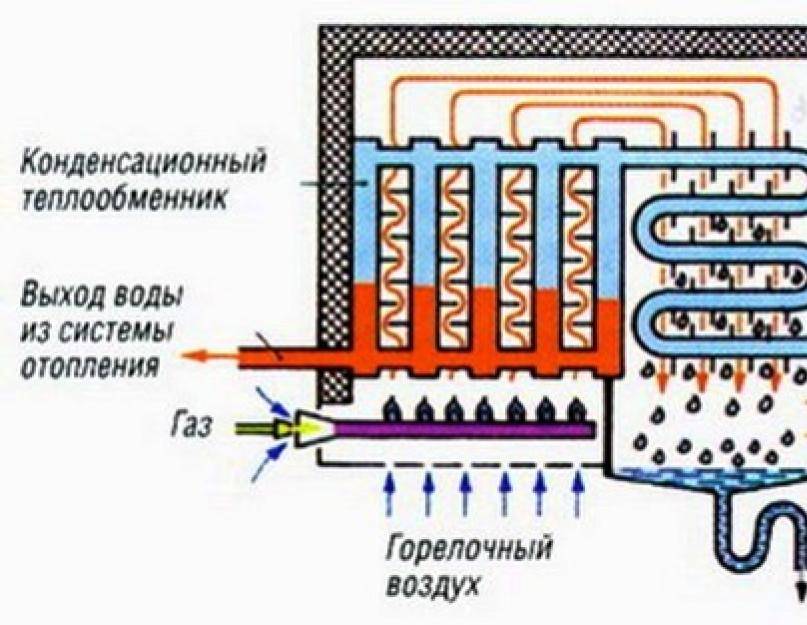

Процесс горения в обычном и конденсационном котле
Экономия от применения данного прибора при сравнении с традиционным устройством составляет примерно 11%. При этом стоимость на газовый конденсационный котел время от времени немного снижается, а цена на газ, как правило, остается стабильной. Потому издержки, которые связаны с покупкой, достаточно быстро компенсируются.
Многие пользователи данного качественного оборудования выделяют идеальное соотношение стоимости и большого количества полезного эффекта котлов, а также достаточно долгий их срок службы. Кроме того, привлекает наличие минимальных расходов на техническое обслуживание котлов. на это идут совершенно незначительные суммы.
На основании наличия большого количества положительных качеств, его можно вполне справедливо отнести к идеальному оборудованию, которое отопление загородного дома сделает удобным, комфортным и простым. Оборудование такого плана в состоянии подарить большое количество теплых минут в холодное время года.
Описывая особенности таких приборов, можно отметить, что газовый конденсационный котел эксплуатируется для эффективного обогрева помещения. Он в данном процессе использует тепловую энергию, которая выделяется в процессе сгорания топлива, а также теплоту водяного пара. Подобный принцип работы может быть возможен благодаря конденсации некоторых продуктов сгорания на внутренних стенах.
Современные конденсационные двухконтурные и одноконтурные котлы в состоянии предоставить возможность максимально эффективно использовать энергию используемого топлива, при этом сокращаются расходы потребителя на отопление. В настоящее время, благодаря эффективным инженерным разработкам, появилась возможность сбора такой энергии, потому во всех современных котлах отопления конденсационного типа, такой энергии намного больше, чем у обычных.
Стоит обратить внимание, что котел настенного типа в состоянии работать при достаточно низких температурах, в отличии от традиционного, а также он может обеспечить высокие показатели экономии газа примерно на 20% и таким образом снизить затраты на все отопление в целом. Именно благодаря этому можно купить простой водонагреватель, а затем подключить его к отопительному устройству без каких-то дополнительных затрат на обогрев и горячее водоснабжение
Что касается материала, из которого производится котел, то это в обязательном порядке основа, которая отличается устойчивостью к коррозии.
Что это такое?
Конденсационный котел, в том числе работающий на газовом топливе, призван решать проблему подпитки теплого пола. Низкая (относительно) температура циркулирующей жидкости позволяет справляться с этой задачей эффективно. А также, по заявлениям поставщиков, удается на продолжительном отрезке времени сократить траты на приобретение энергоносителей. Если обратиться к информационным материалам производителей, можно наткнуться на упоминания о КПД на уровне 108-100%. Это кажется противоречащим законам термодинамики, тем более что лучшие котлы иных типов имеют КПД на уровне 90-95%.
Причина такой разницы состоит в том, что обычные котлы, сжигающие газ, не вовлекают в свою работу стадию испарения и конденсации. Прошедшие сквозь теплообменник горячие газы в конденсационном котле не улетают в дымоход, унося бесполезные несколько процентов тепловой энергии. Решение проблемы найдено в понижении температуры вытекающих газов до 55 градусов. Такая температура равняется точке росы при обычных условиях, пары воды при достижении этой точки конденсируются и выделяют тепловую энергию. Итак, главная особенность конденсационного котла — применение энергии, выделяющейся при фазовых переходах.
Устройство основных узлов конденсационного котла
С конструкционной точки зрения конденсационный котел не сильно, но все же отличается от обычного газового. Его основными элементами являются:
- камера сгорания, оснащенная горелкой, системой подачи топлива и вентилятором для нагнетания воздуха;
- теплообменник № 1 (первичный теплообменник);
- камера доохлождения парогазовой смеси до температуры, максимально приближенной к 56-57°C;
- теплообменник № 2 (конденсационный теплообменник);
- резервуар для сбора конденсата;
- дымоход для отведения холодных дымовых газов;
- насос, обеспечивающий циркуляцию воды в системе.

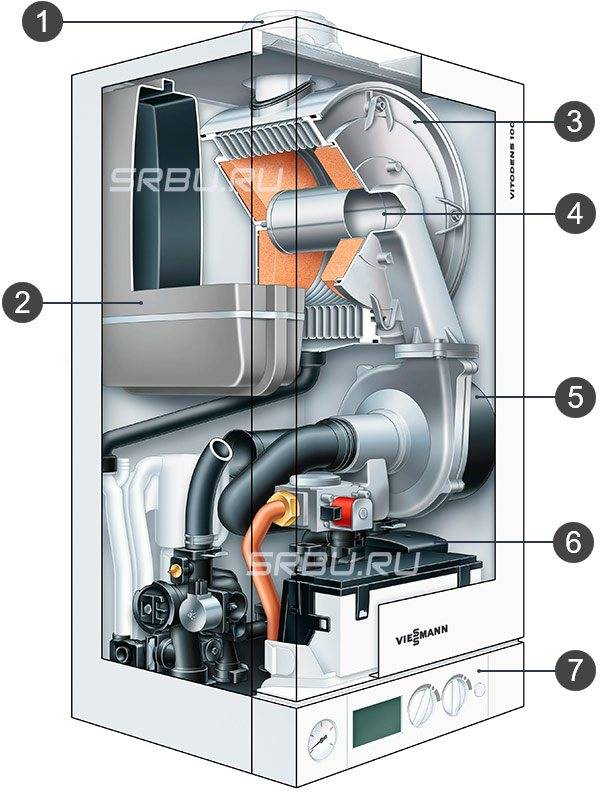

1. Дымоход. 2. Расширительный бак.
3. Теплообменные поверхности. 4. Модулируемая горелка.
5. Вентилятор горелки. 6. Насос. 7. Панель управления.
В первичном теплообменнике, сопряженном с камерой сгорания, выделяющиеся газы охлаждаются до температуры, существенно превышающей точку росы (собственно, так и выглядят обычные конвекционные газовые котлы). Затем дымовая смесь принудительно направляется к конденсационному теплообменнику, где происходит ее доохлаждение до температуры ниже точки росы, т. е. ниже 56°C. При этом водяной пар конденсируется на стенках теплообменника, «отдавая последнее». Конденсат собирается в специальном резервуаре, откуда по отводящей трубе стекает в канализацию.
Вода, выполняющая роль теплоносителя, движется в направлении, противоположном движению парогазовой смеси. Холодная вода (обратная вода системы отопления) предварительно подогревается в конденсационном теплообменнике. Затем она поступает в первичный теплообменник, где нагревается до более высокой температуры, заданной пользователем.
Конденсат – увы, не чистая водичка, как полагают многие, а смесь разбавленных неорганических кислот. Концентрация кислот в конденсате невелика, но с учетом того, что температура в системе всегда повышенная, его можно считать агрессивной жидкостью. Именно поэтому при производстве подобных котлов (и в первую очередь конденсационных теплообменников) используют кислотостойкие материалы – нержавеющую сталь или силумин (алюминиево-кремниевый сплав). Теплообменник, как правило, делают литым, поскольку сварные швы являются уязвимым местом – именно там в первую очередь начинается процесс коррозионного разрушения материала.
Конденсироваться пар должен именно на конденсационном теплообменнике. Все, что прошло дальше, в дымоход, с одной стороны, потеряно для отопления, с другой – разрушающе действует на материал дымохода. Именно в силу последней причины дымоход изготавливают из кислотостойкой нержавеющей стали или пластика, а горизонтальным его участкам придают небольшой уклон, чтобы вода, образовавшаяся при конденсации незначительных количеств пара, все же попавших в дымоход, сливалась обратно, в котел
Следует принять во внимание, что дымовые газы, выходящие из конденсатника, сильно охлаждены, и все, что не сконденсировалось в котле, обязательно сконденсируется в дымоходе
В разное время суток от отопительного котла требуется разное количество тепла, регулировать которое можно с помощью горелки. Горелка у конденсационного котла может быть либо модулируемой, т.е. с возможностью плавного изменения мощности в процессе работы, либо немоделируемой – с фиксированной мощностью. В последнем случае котел подстраивается под требования хозяина путем изменения частоты включения горелки. На большинстве современных котлов, предназначенных для отопления частных домов, устанавливают модулируемые горелки.
Итак, вы, надеемся, получили общее представление о том, что такое конденсационный котел, как он устроен и по какому принципу работает. Однако, скорее всего, этих сведений будет недостаточно для того, чтобы понять, а стоит ли лично вам приобретать подобное оборудование. Чтобы помочь вам принять то или иное решение, расскажем обо всех достоинствах и недостатках, плюсах и минусах конденсационного котла, сравнив его с традиционным конвекционным.
Принцип работы конденсационного газового теплогенератора
Прежде чем мы расскажем о нюансах конденсационной технологии, отметим, что энергоэффективный, а значит комфортный и экономичный загородный дом — сбалансированное строение. Это означает, что, помимо замкнутого теплоизоляционного контура, все элементы коттеджа, включая инженерную систему, должны быть оптимально подобраны друг к другу
Поэтому так важно выбрать котёл, который хорошо сочетается с низкотемпературной отопительной системой «теплый пол», а также позволит сократить расходы на покупку энергоносителя в долгосрочной перспективе
Сергей БугаевТехнический специалист компании Ariston
В России, в отличие от европейских стран, конденсационные газовые котлы менее распространены. Помимо экологичности и большего комфорта, данный вид оборудования позволяет уменьшить затраты на отопление, т.к. такие котлы работают на 15-20% экономичнее обычных.
Если посмотреть технические характеристики конденсационных газовых котлов, то можно обратить внимание на КПД оборудования — 108-110%. Это противоречит закону сохранения энергии
В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%. Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?
Дело в том, что такой результат получается благодаря методике теплотехнического расчёта, применяемой для обычных газовых котлов, не учитывающей один важный момент испарение/конденсацию. Как известно, при сгорании топлива, например, магистрального газа (метана CH4), выделяется тепловая энергия, а также образуется углекислый газ (CO2), вода (H2O) в виде пара и ряд других химических элементов.
В обычном котле температура дымовых газов после прохождения через теплообменник может доходить до 175-200 °C.
И водяной пар в конвекционном (обычном) теплогенераторе фактически «вылетает в трубу», унося с собой в атмосферу часть теплоты (выработанной энергии). Причём величина этой «потерянной» энергии может доходить до 11%.
Чтобы повысить эффективность работы котла, надо задействовать это тепло до того, как оно уйдёт, и передать его энергию через специальный теплообменник теплоносителю. Для этого нужно охладить дымовые газы до температуры т.н. «точки росы» (около 55 °C), при которой происходит конденсация паров воды с выделением полезной теплоты. Т.е. — задействовать энергию фазового перехода для максимального использования теплотворной способности топлива.
Возвращаемся к методике расчёта. Топливо имеет низшую и высшую теплотворную способность.
- Высшая теплотворная способность топлива — это количество теплоты, выделившейся при его сгорании с учётом энергии водяного пара, содержащегося в дымовых газах.
- Низшая теплотворная способность топлива — это количество выделившейся теплоты без учёта энергии, скрытой в водяном паре.
КПД котла выражается в количестве тепловой энергии, полученной при сгорании топлива и переданной теплоносителю. Причём, указывая КПД теплогенератора, производители могут по умолчанию рассчитать его по методике с применением низшей теплотворной способности топлива. Получается, что реальный коэффициент полезного действия конвекционного теплогенератора на самом деле составляет около 82-85%, а конденсационного (помним об 11% дополнительной теплоты сгорания, которые он может «забрать» из водяного пара) – 93 – 97%.
Отсюда и появляются цифры КПД конденсационного котла, превышающие 100%. Благодаря высокому КПД такой теплогенератор расходует меньше газа, чем обычный котёл.
Сергей Бугаев
Максимальную эффективность конденсационные котлы обеспечивают, если температура обратной линии теплоносителя меньше 55 °C, а это низкотемпературные системы отопления «тёплый пол», «тёплые стены» или системы с увеличенным количеством секций радиаторов. В обычных высокотемпературных системах котёл будет работать в конденсационном режиме. Только в сильные морозы нам придётся поддерживать высокую температуру теплоносителя, в остальное время, при погодозависимом регулировании, температура теплоносителя будет ниже, и за счёт этого в год мы сэкономим 5-7%.
Максимально возможная (теоретическая) экономия энергии при использовании теплоты конденсации составляет:
- при сгорании природного газа – 11%;
- при сгорании сжиженного газа (пропан-бутан) – 9%;
- при сгорании дизельного топлива (солярки) – 6%.
Плюсы конденсационного котла
Перечень достоинств конденсационного котла внушителен, что в конечном итоге и объясняет растущую популярность этого вида отопительного оборудования:
- Экономия топлива по сравнению с обычным конвекционным котлом может достигать 35%.
- Сокращение вредных выбросов при переходе от традиционных газовых моделей к конденсационным оценивается в среднем в 70%.
- Низкая температура отходящих газов дает возможность устанавливать пластиковые дымоходы, которые значительно дешевле, чем классические стальные.
- Низкий уровень шума повышает уровень комфорта проживающих в доме людей.
Поговорим о некоторых из перечисленных достоинств конденсационных котлов более подробно.
Экономия топлива при использовании в низкотемпературных системах
Расход топлива напрямую зависит от мощности оборудования и нагрузки, возложенной на систему отопления. Для обогрева дома площадью 250 м2 достаточно будет 28-киловаттного конденсационного котла с максимальным расходом газа 2.85 м3/ч. Классический котел той же мощности будет потреблять 3.25 м3/ч. При условии, что котел эксплуатируется шесть месяцев из двенадцати, в год вы будете экономить около 3000 руб. (при существующих ценах на магистральный газ для российских потребителей). Такую экономию, наверное, сложно назвать значительной – она даже не перекроет разницы в стоимости ежегодного технического обслуживания котлов.
Но взглянем на ситуацию глазами среднего европейского потребителя, которому природный газ обходится в четыре-пять (а то и больше) раз дороже. Сумма экономии в данном случае составит уже около 300 евро, а за это стоит побороться.
Расход газа в конденсационных котлах различной мощности:
Сокращение вредных выбросов
При сгорании органического топлива образуется углекислый газ, дающий при взаимодействии с водой углекислоту. Кроме того, в любом топливе всегда имеются примеси соединений серы, фосфора, азота и ряда других элементов. В процессе сгорания из них образуются соответствующие оксиды, которые, соединяясь с водой, тоже дают кислоты.
У обычных конвекционных котлов пары воды с примесью кислот (угольной, серной, азотной, фосфорной) выбрасываются в атмосферу. Конденсационные котлы лишены этого недостатка: кислоты остаются в конденсате. Впрочем, с учетом проблем с утилизацией конденсата пресловутая экологичность данного оборудования может быть поставлена под сомнение.
Как работает котел
В ряде стран в качестве устройств отопления разрешены к установке только конденсационные котлы. Их массовый выпуск и установку в домах одной из первых начала Голландия, затем подключилась Британия. В таких странах как США и Канада граждане, установившие конденсационные котлы, всячески поощряются государством различными льготами. Все эти внедрения связаны с тем, что обогревание жилищ с помощью таких устройств является самым перспективным ввиду явных эффективности, экологичности и универсальности процесса.
В обычных котлах появление конденсата — крайне нежелательное явление. Работа же конденсационного котла основана как раз на скоплении паров, образующихся в результате сгорания углеводородов, и их оседании на поверхности.
Топливом для большинства бытовых котлов является природный газ. Во время процесса его сгорания, в соответствии с законами физики, образуется углекислый газ и вода. Испарение жидкости происходит с выделением энергии, поэтому при ее конденсации потерянное тепло возвращается в систему, чем значительно повышает КПД котла.
Принцип работы конденсационного котла
Конденсационный котел специально оборудован устройством для сбора капелек жидкости — теплообменником, собирающим все выделяемое при этом тепло. Отсюда энергия передается технической воде (), которая уже непосредственно поступает в трубы и радиаторы отопления.
То есть принцип работы таков:
- природный газ попадает через горелку в камеру, где происходит его сгорание. Энергия тепла, которая выделяется при этом, нагревает первый теплообменник. Его стенки отдают тепло циркулирующему в системе теплоносителю;
- образовавшиеся при сгорании вещества не выходят сразу в трубу, как в обычных котлах, а попадают во второй теплообменник, где охлаждаются с высвобождением энергии, в последствии тоже идущей на обогрев.
Устройство и предназначение
Основное предназначение конденсационных отопительных приборов – обустройство отопительной системы в частных домах.

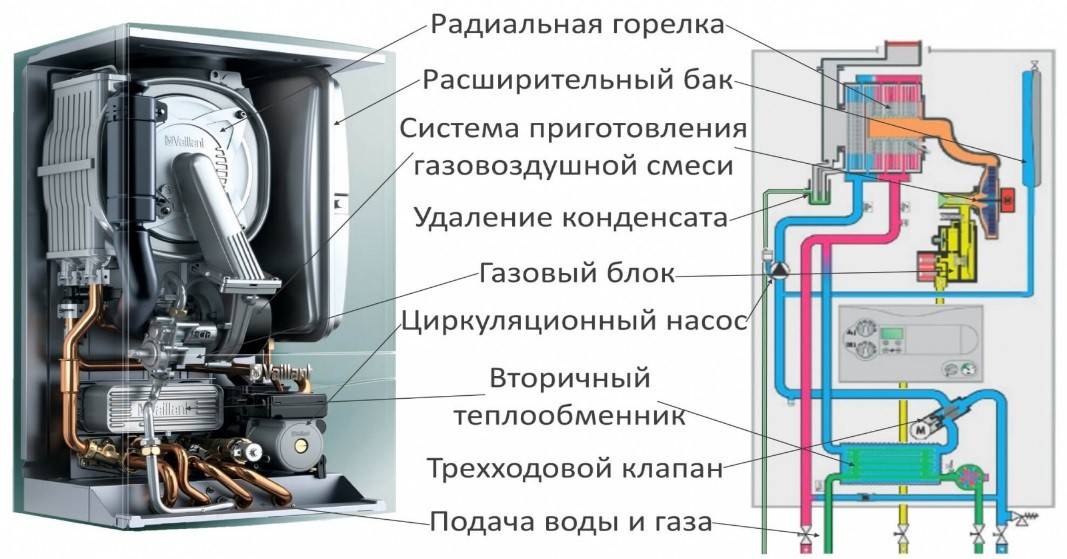

Среди основных элементов конденсационного газового котла отопления следует отметить:
- Устройство, которое предназначено для сбора конденсирующейся жидкости, куда поступает теплоноситель после охлаждения отводимых воздушных масс. Таким образом, пар конденсируется и отдает тепловую энергию воде. Затем конденсат отводится в специальную емкость через сливное устройство.
- Теплообменный аппарат цилиндрической формы с большой теплообменной поверхностью. Это устройство выполняется из материалов, устойчивых к воздействию кислот: «нержавейки» и сплавов алюминия с кремнием. Котлы с большой мощностью имеют пару теплообменных аппаратов.
- Газовая горелка с закрытой камерой сгорания. Есть возможность автоматически менять расход подаваемых газовых и воздушных масс.
- Система контроля и управления.
Для более детального изучения принципа работы конденсационных котлов нужно иметь какое-то представление об обычных котлах. Традиционные котлоагрегаты производят тепловую энергию путем нагрева теплоносителя с помощью тепла, аккумулированного в продуктах сгорания. Температура газов, поступающих в камеру сгорания, составляет не более 200 градусов. Оправдано это тем, что со снижением температуры тяга уменьшается, образуется активный конденсат, ведущий к коррозионному разрушению отопительного оборудования.
Как было сказано, конденсационные нагревательные аппараты имеют один двухступенчатый или два раздельных теплообменных аппарата. Начальная ступень работает по тому же принципу, что и в теплообменных аппаратах классических отопительных агрегатов. Газы разложения поступают в теплообменный агрегат, называемый конденсационным.
В данном случае пар, имеющийся в газах разложения, охлаждается и конденсируется до наступления жидкой фазы. Выделившееся в процессе тепло передается теплоносителю. Таким образом, в конденсационных аппаратах определенная часть затраченной энергии возвращается для возможности повторного ее использования.
Тепло, которое обычно выводится классическими агрегатами в атмосферу, в конденсационном аппарате используется для повышения их коэффициента полезного действия. Конденсационные газовые котлы выпускаются в двух вариантах: напольные и настенные аппараты, однако конструктивными особенностями они схожи между собой.
Поскольку отопительные агрегаты конденсационного типа оснащаются закрытыми камерами сгорания, отработанные газы из них выводятся принудительным путем. Объясняется это тем, что у отработанных газов относительно невысокая температура, а дополнительный теплообменный агрегат позволит увеличить сопротивление транспортировки выводимых продуктов. Как следствие, естественной тяги недостаточно для вывода продуктов, для чего и используется принудительный способ.
Воздух в камеру сгорания подается под повышенным давлением при помощи турбины, что обеспечивает полное удаление из камеры отработанных газов. Вследствие этого отпадает необходимость обустраивать котлы дымоходами, поскольку продукты выводятся из помещения по приточно-отводному каналу. Конденсационные котлы можно устанавливать в помещениях без дымоходов, а также в зданиях с короткими дымоходами, чтобы образовалась определенная тяга.
Конденсационный газовый котел – принцип работы
Основным принципом работы любого оборудования конденсационного типа является способность пара в процессе охлаждения переходить в жидкое состояние.
Сам процесс перехода сопровождается высвобождением некоторого количества тепловой энергии, что позволяет значительно снизить расход топлива и повышает коэффициент полезного действия.
Принцип действия конденсационного оборудования представлен несколькими поочередными этапами:
- прохождение продуктов сгорания через первый теплообменник, с охлаждением до температурных показателей выше точки росы и передачей тепловому носителю порядка 90% всей энергии;
- подача продуктов сгорания внутрь конденсируемого теплообменника с последующим их охлаждением до температурных показателей в 50оС;
- осуществление конденсации пара и передачи скрытой энергии на уровне 10% тепловому носителю;
- поступление конденсата внутрь специального резервуара, и последующее его выведение посредством специальных труб нейтрализующих резервуаров.
Следует отметить, что для изготовления конденсируемого теплообменника обязательно должны применяться современные и высококачественные материалы, обладающие отличными противокоррозионными характеристиками.
Принцип работы конденсационных котлов
Чаще всего с этой целью используются алюминиево-кремниевые сплавы, а также надежная нержавеющая сталь, отличающиеся долговечностью и не подвергающиеся разрушению под действием агрессивных конденсатов.
В современном отопительном оборудовании, представленном газовыми котлами, показатели распределения включают в себя полезную энергию, лучистое тепло и потери, удаляемые с продуктами сгорания непосредственно в атмосферу, но КПД конденсационного котла выше традиционных приборов примерно на 15%.
Конденсационные процессы протекают внутри специальной камеры – теплообменника, который обладает значительной площадью, а вся отобранная тепловая энергия полностью возвращается непосредственно в отопительную систему.
Заключение по теме
Тот, кто считает себя человеком экономным и держит расходы семейного бюджета в жестких рукавицах, должен приобретать именно конденсационный газовый котел для отопления и ГВС собственного дома. С помощью такого агрегата можно отлично сэкономить на потреблении топлива, не снижая такой показатель, как эффективность. Тем более что цены на газ каждый год растут.
Сегодня газогорелочное оборудование представлено большим количеством агрегатов. Выделяют несколько видов отопительных котлов, каждый из которых обладает своим преимуществами и недостатками.
Электрические котлы – это простые в монтаже конструкции, для функционирования которых нет необходимости проводить газ в дом. При этом стоимость эксплуатации такой техники выше, нежели моделей, работающих на газе.
Жидкотопливные котлы – отличная альтернатива электрическим моделям. Они идеально подходят для отопления помещений без газоснабжения. При этом большинство моделей данного типа комплектуются двумя горелками для жидкого топлива и для природного газа, что делает их универсальным оборудованием.
Сегодня все большие обороты популярности набирают конденсационные котлы, принцип работы которых отличается новаторством и технической продвинутостью. Появились они на рынке относительно недавно, но успели завоевать свою нишу, в которой их объем продаж стабильно растет. Рассмотрим подробнее, в чем же заключается особенность конденсационных котлов.
Принцип работы традиционного отопительного оборудования достаточно прост. Теплообменные поверхности пропускают горячий дым, и тем самым отдается часть энергии теплоносителю. Через узел отвода дыма продукты горения выводятся на улицу. КПД таких систем недостаточно высок, так как водяной пар, который образуется при сгорании топлива, выводится вместе с газами. Стандартный котел не в состоянии отдать эту энергию теплоносителю, в то время как конденсационная техника способна это делать. Выброс дыма осуществляется через специальный коаксиальный дымоход.
Такие агрегаты оснащаются вентилятором, который нагнетает воздух, с изменяемой частотой оборотов. Это позволяет автоматике подбирать нужные условия для создания наиболее эффективной смеси воздуха и газа. Конденсационные индивидуальные котлы в большинстве своем способны функционировать от сжиженного газа, что очень актуально для регионов с неразвитой инфраструктурой.
Далеко не всегда конденсационная техника работают с предельной эффективностью. Для минимизации потерь тепла в котле происходит конденсация пара. КПД подобного агрегата повышается с понижением температурного режима отопительной системы. Именно поэтому конденсационные котлы являются лучшим выбором для отопления полов. В данном случае температура теплоносителя будет составлять около сорока пяти градусов.
Стандартный газовый агрегат функционирует следующим образом: в специальной камере происходит сгорание топлива, газы проходят по специальному теплообменнику, отдавая при этом энергию воде, играющей роль теплоносителя. Затем газы через отводящий контур уходят на улицу. Происходит потеря энергии вместе с водяным паром, который всегда образуется при сгорании газа.
Главное различие между обычным и конденсационным котлом заключается в том, что второй оснащается специальным теплообменником большой площади. За счет этого дым охлаждается эффективней, и его температура может опускаться до сорока градусов. Разумеется, в традиционном котле это невозможно. Пар, который содержится в дыму, становится жидким теплоносителем. Часть энергии, которая теряется в стандартном котле, остается в системе, повышая ее КПД.
Сегодня существует множество конструктивных вариаций конденсационных котлов. В частности, выделяют модели, которые монтируются на пол или фиксируются на стене. Также выделяют одно- и двухконтурные агрегаты. Такое разнообразие позволяет покупателю подобрать идеальное техническое решения для удовлетворения своих конкретных потребностей.
