Автоматика для скважинного насоса

Необходимость управления насосами – чем она обоснована

Чтобы автономная система водоснабжения работала эффективно и без сбоев необходима правильная ее организация. Но расположенный в скважине насос способен выполнять только одну задачу – подъем воды. И поскольку такой режим работы необходим только при прокачке скважины, то необходима установка оборудования, способного контролировать поток воды. Вручную сделать это невозможно, а вот блок управления скважинным насосом с такой задачей справится очень легко. В этом случае функционирование оборудования осуществляется на основании обратной связи.

Смотрим схему работа на примере автоматике продукции Grundfos:

Ориентируясь на заданные параметры блок автоматики вносит коррективы в работу насоса. То есть при понижении давления в системе, вызванном большим расходом воды информация поступает на управляющие элементы, и они включают подкачку. Но чтобы этот процесс не повторялся каждый раз при включении крана система оборудуется ресивером. Он обеспечивает плавный пуск и тем самым экономит ресурс насосного механизма.

Различные виды шкафов

Шкаф для управления насосом кроме управления его работой обеспечивает и защиту. Обычно в таких агрегатах имеется несколько предохранителей, которые позволяют избежать выхода оборудования из строя даже при предельно допустимом уровне нагрузки. Среди наиболее часто встречающихся причин поломок выделяют:

1. Скачки напряжения в сети;
2. Работа двигателя длительное время в интенсивном режиме;
3. Работа механизма без воды.

Для их устранения используются специальные устройства. Так для стабилизации напряжения в сети применяют реле, которые при скачках просто отключает агрегат. Если шкаф управления насосом используется на промышленном объекте, то возможно использование стабилизатора тока. Однако, применение такого оборудования весьма затратное.

Защиту от сухого хода встраивают в сам агрегат. Она отключает помпу, как только проточная часть начинает функционировать вхолостую.

Обычно все перечисленные выше механизмы собираются на базе печатных плат или микропроцессоров. Причем последние системы считаются более надежными, но имеют несколько недостатков:

• Должны настраиваться профессионалами;
• Имеют более высокую стоимость.

Выполнение монтажных работ

Подключение шкафа управления скважинными насосами задача не сложная. Однако при ее выполнении необходимо учитывать некоторые нюансы. Так приборы первого поколения должны располагаться редко. Отдельно монтируются только реле давления, так как они не входят в комплектацию системы автоматики и покупаются отдельно.

Смотрим видео, выбор и монтаж:

Что касается установки поплавковых выключателей и защиты от сухого хода, то обычно эти элементы встраиваются на самом первом этапе при сборке насосного узла. Иногда из подключают непосредственно перед погружением агрегата в скважину. При этом процесс установки заключается в подключении необходимых клемм и обязательной их герметизации.

Реле давления располагается на гидроаккумуляторе. Предварительно оно настраивается вращением регулировочных гаек. Одна из них позволяет установить верхний предел, а вторая – разницу давлений.

Этапы подключения блока автоматики

После того, как все оборудование приобретено и настроено приступают к его сборке. Этот процесс состоит из следующих этапов:

1. Сборки системы;
2. Установки гидроаккумулятора;
3. Крепления реле давления;
4. Соединения всех элементов;
5. Подключения блока к источнику питания.

После того как монтаж будет завершен приступают к настройке реле. Сначала устанавливаются верхняя и нижняя позиции, а затем разница между ними. Далее приступают к тестированию работы системы. В случае необходимости производится перенастройка некоторых элементов.

Вывод

Автоматизация скважин дает возможность оптимизировать все процессы работы насосного оборудования. При этом не только уменьшается износ водоподъемных механизмов, но и значительно сокращается расход электроэнергии.

Однако добиться таких результатов можно только при условии основательного подхода к выбору оборудования и правильном выполнении монтажных работ. Сегодня на рынке такие устройства представлены в трех поколениях. Приборы, относящиеся к первому из них, считаются наиболее простыми и могут быть установлены самостоятельно. А вот блоки автоматики второго и третьего поколения более сложные и их подключение смогут выполнить только профессионалы

Из каких частей состоит автоматический блок

В настоящее время существуют различные виды автоматики, начиная от простейших дискретных приборов и заканчивая малогабаритными блоками с широтно-импульсной модуляцией. Все ее виды можно разделить на три группы в зависимости от используемых технологических разработок и диапазона выполняемых функций.

Первое поколение

В этом случае автоматическое управление осуществляется с помощью простейших узлов, к которым относятся:

1. Реле давления и холостого хода. Их функционирование подробно описано выше, приборы несложно своими руками установить в трубопровод и настроить.
2. Гидроаккумулятор. Представляет собой емкость для сбора воды, объем которой может колебаться в значительных пределах, основное назначение – поддержка напора и компенсация гидроударов в системе.
3. Манометр. Элемент, необходимый для контроля давления и настройки гидрореле.

Рис. 9 Автоматика для насоса 1-го поколения

Блоки управления второго поколения

Модули данного класса существенно отличаются от первого вида за счет следующих параметров:

1. все дискретные детали, включая объемный гидроаккумулятор, смонтированы в одном модуле;
2. существенно расширены выполняемые функции;
3. настройка параметров производится электронным способом;
4. многие модули рассчитаны на функционирование с конкретными моделями электронасосов и имеют предустановленные настройки.

Автоматизация управления насосом модулями второго поколения позволяет реализовать следующие функции:

• Отключение помпы спустя несколько секунд при повышении давления выше допустимых параметров или отсутствии жидкости в магистрали.
• Защиту обмотки от холостого хода.
• Возможность тонкого регулирования настраиваемых параметров.
• Электронная индикация, отражающая гидравлические показатели и состояние оборудования.
• Гашение гидроударов за счет установки гидроаккумулятора небольшого объема.
• Плавный пуск, увеличивающий срок службы насосного агрегата.
• Антицикличность, предотвращающая многократное включение электропитания в случае утечки в трубопроводе.

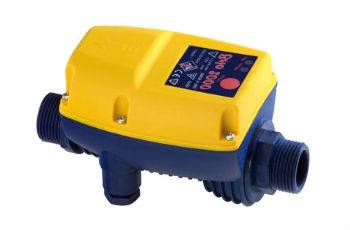

Рис. 10  Модули 2-го поколения

Третье поколение

Третьему поколению автоматики присущи все перечисленные функции второго с дополнительной возможностью регулировки скорости вращения вала электродвигателя. Эта особенность дает следующие преимущества:

• Насосный двигатель работает с учетом водозабора, включая высокие обороты при большом объеме потребления и замедляя свою скорость при малом потоке.
• В модуле отсутствует гидроаккумулятор – в нем нет необходимости, так как водоподача происходит плавно без скачков.
• В водопроводе всегда поддерживается постоянный напор.
• На 30 – 40% экономится электроэнергия при функционировании двигателя в экономичном режиме на малых оборотах.

Модульная автоматика для скважины – преимущества и недостатки

Преимуществами использования автоматики в модулях 2 и 3 поколения являются следующие особенности:

• Все узлы собраны в одном блоке, который занимает мало места и легко подключается к водопроводу.
• Приборы обладают широкими функциональными возможностями для управления.

Рис. 11 Блоки автоматики 3-го поколения

• При использовании увеличивается срок службы электронасоса и других узлов водопроводной магистрали, происходит экономия электроэнергии.
• Упрощается процедура контроля, диагностики, настройки и управления.
• За счет постоянного давления в системе повышается комфортность пользования водопроводом.

К недостаткам можно отнести следующие особенности:

• Большая стоимость модулей третьего поколения, которая в несколько раз превышает второе и на порядок больше первого.
• Работоспособность приборов сильно зависит от напряжения в сети.
• Многие системы рассчитаны на работу только с определенной маркой электронасоса, имеют фиксированные настройки и не подходят для использования с другими приборами.

Рис. 12 Схема установки поверхностного насоса

Виды и устройство автоматики

Автоматика первого поколения

По степени автоматизации управляющие блоки делят на три поколения.

Первое поколение

Широкое применение получил простейший тип автоматики для скважинного насоса с гидроаккумулятором и реле давления. Он доступен для самостоятельного монтажа и обслуживания. Приборы контроля совместимы с погружными и поверхностными агрегатами. Размер накопительного бака зависит от общего потребления воды. Подача электричества к помпе осуществляется через реле давления. При падении напора в системе контакты замыкаются, включается насос. Он функционирует до верхнего порога давления. Цикл регулярно повторяется. Гидроаккумулятор сокращает количество включений агрегата, компенсирует гидроудары.

Второе поколение

Блоки управления второго поколения

Автоматическое управление осуществляется блоком с набором датчиков. Его основой является пресс-контроль. Прибор обеспечивает регулировку подачи и давления воды в системе. При аварии отключает насос, выполняет автоматический перезапуск. Электронный регулятор принимает сигналы от датчиков в трубопроводе. Устройство работает тихо, не требует обслуживания. Прибор устанавливается до первой точки водоразбора. На корпусе имеется стрелка, показывающая направление движения жидкости. Блоки работают без гидроаккумулирующих баков.

Третье поколение

Частотный преобразователь для скважинного насоса

Системы автоматики последнего поколения контролируют скорость вращения двигателя насоса. Она выходит на рабочую мощность только при значительном расходе воды. Осуществляется плавный пуск, медленно вырабатывается ресурс механизма, экономится электроэнергия. Такие приборы являются частотными преобразователями. Автоматика имеет тонкие настройки, обеспечивает надежную защиту двигателя от неполадок в электрической сети. Напор в системе остается неизменным при одновременном включении нескольких точек потребления. Для компенсации утечек рекомендуется установка бака на 2 л. Стоимость частотного преобразователя значительно выше остальной автоматики, она составляет 17-35 тыс. рублей.

Описание автоматики для насоса

Автоматизация насосных станций или же дополнение автоматикой стандартного насоса обеспечивает бесперебойное функционирование оборудования. Таким способом удается добиться оптимизации расхода электроэнергии.

Автоматика для насоса включает реле, манометр, датчик и распределяющее устройство

Для домашней скважины автоматика обязательно содержит:

1. Устройство распределяющее. Данное коллекторное приспособление предназначено для подачи воды на участок или же в дом (в требуемые водозаборные точки).
2. Реле. Обеспечивает запуск насоса, а также остановку оборудования. Этот элемент системы отвечает за оптимизацию давления. Зачастую реле продается с готовыми настройками, однако самостоятельно перенастроить параметры не составит труда.
3. Манометр. Измерительное приспособление предназначено для контроля над давлением. Бывает электронным и механическим.
4. Датчик, измеряющий сухой ход.

Обязательно должны присутствовать специальные узлы.

Есть блок, обеспечивающий регулирование оборудования. Благодаря данному элементу можно создать подходящие условия для функционирования всего изделия.

Предусмотрена защитная система, при помощи которой удается не допустить сухого хода, предотвратить перегрев. Кроме того, имеется датчик, отвечающий за разрыв напора.

Решили бурить артезианскую скважину

Со временем поняли, что нужно пробурить одну скважину на питьевую воду, и после этого забыть про головняк с водоочистками. Скважину им пробурили глубиной 180 метров, с дебитом 25м³ в час. Жесткость воды в этой скважине 5 °Ж.

Эта вода мягче более, чем в пять раз!

Теперь нужно от одной скважины запитать водой три дома, а также цех. Трубопровод сделали из 50 мм полиэтиленовой трубы. Присоединили его к каждой существующей системе водоснабжения домов.

Кессон заказчик строить не захотел, поэтому установили полимерный колодец. Он делается быстрее, чем кирпичный. А стоит примерно столько же.

Установили скважинный насос, и сделали автоматизацию насоса по давлению. Настроили реле давления так, чтобы скважинный насос включался при давлении 2,5 бара, выключался на 3,5 барах.

Для компенсации гидравлических ударов в кессоне устанавливается гидроаккумулятор. В моем случае, заказчик не захотел его ставить в кессон по двум причинам:

Из-за того, что скважинный насос качает 10 м³ воды в час, следовательно гидроаккумулятор нужно ставить минимум на 300 литров. Для этого нужно строить большой кессон.

Вторая причина это то, что гидроаккумуляторы из-за повышенной влажности в кессоне быстро гниют.

Если источник водопотребления один, то можно разместить гидроаккумулятор на входе водопровода в этом доме. Но в моем случае скважина должна обеспечивать водой три дома и маленький цех по производству сыра.

Оказалось что в домах, а также в цехе есть 24-литровые гидроаккумуляторы, которые работали с насосами маленьких скважин. В цехе стоит 300 литровый гидроаккумулятор.

Запустили большой скважинный насос. Выяснилось что маленьких гидроаккумуляторов не хватает. Не гасят они гидроудары, так как должны. В цехе работает все офигенно, а в домах печалька. Когда включается скважинный насос, аж водопроводные трубы в доме трясутся.

Заказчик мне говорит, что спать ночью страшно. Кажется, что в водопроводе что-то лопнет и зальет водой весь дом.

Лучшая автоматика для насоса скважины

Предложил установить частотный преобразователь. Он плавно запускает и останавливает скважинный насос, а также может поддерживать заданное в настройках давление.

Насос установлен однофазный, с выносным конденсатором. Я установил частотный преобразователь ERMAN ER-G-220-02.

В колодец поставил электроманометр. Он будет передавать информацию о давлении воды в водопроводе на частотный преобразователь.

Манометр с частотным преобразователем соединил проводом, который снял с реле давления.

Настроил параметры частотного преобразователя, и теперь заказчик доволен, гидроударов нет. Напор воды всегда поддерживается на одном уровне.

А вы сталкивались с гидравлическими ударами?

Монтирование автоматики

Для монтажа автоматики на насос требуется знать, как правильно подключать узлы. Для разных блоков схема может отличаться, а её особенности чаще всего находятся в сопроводительной документации к блоку. Для примера можно рассмотреть установку системы первого поколения, так как она самая простая.

Вначале следует надеть на резьбу гидроаккумулятора «американку» (специальный фитинг), чтобы потом подключить к ней тройник. Также она пригодится для удобной замены составляющих, так как фитинг легко снимается. В резьбу тройника нужно установить датчик регулировки и измерения давления.

Все соединения следует уплотнить фум-лентой для предотвращения протечки и падения давления. Далее один конец трубы нужно закрепить на гидроаккумуляторе, а другой – на насосе.

Трубу с насосом следует уложить на ровной поверхности. В петли на корпусе устройства нужно продеть трос для страховки от падения длинной в 3 м, после чего прикрепить его и кабель питания на трубе с промежутками в 150 см. Вторую часть троса нужно зацепить рядом со скважиной.

Пример монтажа погружного насоса Источник dovidkam.com

Установка погружной помпы и ее подключение

Чтобы установить погружную помпу, требуется оголовок. Его помещают в кессонную яму с адаптером или оборудованием. Оголовок врезается в боковую часть обсадной трубы. Они бывают стальными (из нержавеющий, эмалированной, оцинкованной стали), асбестоцементные, пластиковые. Чтобы правильно выбрать материал, нужно участь глубину залегания грунтовой воды, технологию бурения, диаметр скважины, тип грунта.

Если владелец участка выбирает адаптер, который врезают в обсадную трубу, то автоматика и важные узлы должны размещаться в жилом доме. Можно построить отдельное хозяйственное строение. Автоматика должна работать в сухих условиях, чтобы влага не проникала внутрь узлов.

При выборе насоса один из главных критериев — это стоимость. Она зависит от уровня мощности и габаритов техники. Если монтируется недорогой электрический насос, то автоматика должна быть простой, с минимальным набором функций. Для нормального функционирования дорогостоящих аппаратов требуются настройки, которые связаны с частотным регулированием скорости.

Последовательность и рекомендации по подключению погружного насоса:

1. На вход насоса подключают ПВХ-трубу, которая выполняет функцию забора воды. Оптимальный диаметр должен составлять 25-35 мм.
2. С использованием фитинга на второй конец трубы крепят обратный клапан, опускают его вниз в скважину. Длина должна быть такой, чтобы основание погрузилось в воду минимум на 1 м. Если не соблюдать такое требование, то во время работы насоса в трубу будет поступать воздух вместе с водой.
3. Перед первым включением двигателя нужно заполнить водой заливное отверстие, заборную трубу.
4. Если подключения надежные и выполнены согласно установленным требованиям, то после включения насоса будет слышен характерный звук заполнения системы.

Система не должна работать на полную мощность. Насос будет функционировать не правильно, с регулярными и частыми перебоями. Существует вероятность непропорционального перерасхода электрической энергии, несрабатывания автоматики. При подключении проводки делают надежные и крепкие колодки клемм с соблюдением полярности насоса.

Электрическая схема подключения

Подключать скважинный насос без автоматики не рекомендуется

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

Автоматика первого поколения

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

• Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
• Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

Автоматика второго поколения

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Что такое автоматика для насоса и зачем она нужна

На участках, где нет возможности подключится к общей системе водопровода часто бурится скважина, которая становится источником воды. Но для создания полноценной водопроводной системы нужен насос. С его помощь вода будет накачиваться в трубы, и чтобы не запускать его вручную используется автоматика для скважины. Это устройство для автоматического запуска насоса или контроля за наличием воды.

Если есть автоматика, то насос может самостоятельно подкачивать жидкость в систему или подавать её на верхние этажи. Также при наличии автоматики и отопительного котла можно сделать отопительную систему, которая будет подкачивать воду для создания давления и гнать её по трубам не только в радиаторы, но и в душевую или мойку. С помощью автоматики можно предотвратить перегрев мотора и избежать холостой работы колонки (когда в ней нет воды).

Пример блока управления с баком Источник inhouse-spb.ru

Автоматика для скважины своими руками или с помощью профессионалов

Общий принцип действия автоматики ↑

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

• Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
• Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
• При достижении минимально допустимого уровня включается реле, которое запускает насос.
• Насос прекращает работу, когда срабатывает верхний датчик.

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Виды автоматики для скважинных насосов ↑

Первое поколение ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

• Реле давления;
• Гидроаккумулятор;
• Датчики-блокираторы сухого хода;
• Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Второе поколение ↑

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

• Температурный контроль;
• Аварийное отключение системы;
• Проверка уровня жидкости;
• Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена

Третье поколение ↑

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему

Автоматический блок своими руками ↑

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой

Основные схемы сборки ↑

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Советы по установке ↑

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

• Помещение должно круглогодично отапливаться.
• Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
• Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
• Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Про вероятные поломки и что делать

Симптомы Вы заметили, что:

• Реле срабатывает слишком часто, вода поступает неравномерно.
• Насос не отключается или не включается, реле не работает;

Что делать в этой ситуации? Зависит от причины поломки, например:

• Из-за низкого качества воды детали реле загрязняются солями жесткости. В этом случае достаточно его разобрать и почистить.
• В процессе длительной эксплуатации насоса уменьшается напор подачи воды. Требуется регулировка.
• Работоспособность любого оборудования не вечна. В случае поломки требуется замена.

Сервисная служба работает ежедневно с 9.00 до 20.00. Специалисты компании проведут диагностику неисправности водоподъемного оборудования и устранят причину: +7 (495) 649-8593

Установка погружной помпы и ее подключение

На первом этапе к помпе подключается электрический кабель, труба (шланг), трос, обратный клапан, если он не предусмотрен производителем. Затем вся конструкция опускается в скважину.

На поверхности монтируется электронный блок управления или собирается комплект оборудования, включающий реле давления, реле защиты по сухому ходу, фильтр тонкой очистки, дренажные трубы. В зависимости от выбранной схемы подключения устанавливают гидроаккумулятор.

Накопители жидкости бывают с резиновой вставкой (грушей) или мембраной, которая разделяет бак на 2 части – с водой и воздухом. Последний закачивается в емкость через устройство, напоминающее автомобильный ниппель. На заводе давление в воздушной части доводят до 1,5 бар. Оно создается для того, чтобы вода, поступающая в гидроаккумулятор, выталкивалась мембраной в магистраль, и должно периодически проверяться и поддерживаться при техническом обслуживании.

После окончания монтажа выполняют настройку узлов. Корректируют глубину точки работы насоса, которая, например, для Мурманска, может составлять от 12 до 40 м. Проверяют давление на верхних этажах построек.

При необходимости регулируют его с помощью отдельно стоящего реле или автоматического блока управления.

На видео показана схема настройки автоматики для скважины:

Предыдущая запись Предпочтительное время года для бурения скважины на дачном участке
Следующая запись Поиск воды на участке для обустройства колодца: как найти своими руками

1 Особенности и назначение

Блок автоматического управления играет огромную роль в деле обустройства всей системы водоснабжения любого частного дома. Без него людям пришлось бы тратить несравнимо больше времени на совершенно элементарные вещи.

Стоит понимать, что скважинный насос – это всего лишь устройство, что способно выкачивать жидкость из источников. Ни на что большее он не способен. Система водоснабжения тоже сложностью не отличается. Она состоит из труб, переходников и распределителей, которые просто доводят воду из скважины до конечного потребителя.

Однако для обустройства нормального функционирования системы водоснабжения необходимо установить автоматический блок управления насоса. С его помощью можно будет настроить работу устройства так, чтобы практически полностью исключить из этой схемы присутствие человека.

В противном случае вам придется ухищряться другими, более сложными и трудоемкими методами. Можно, конечно, не использовать автоматические приборы, а постараться оборудовать крупные накопительные баки или другие емкости для забора и распределения жидкости. Но здесь стоит учесть несколько нюансов.

Помимо наличия воды в трубопроводе, для безопасного и комфортного его эксплуатирования нужно обеспечить еще и достаточный уровень давления. При наличии нормального давления вода будет течь из крана с оптимальным напором. Если же давление слишком слабое, то это сразу провоцирует множество проблем.

Без наличия систем управления обычный накопительный бак, пусть даже и очень большой, все же будет требовать огромного количества внимания человека. Вам придется постоянно запускать насос вручную, подкачивать жидкость, контролировать ее уровень и т.д.

Реле давления с манометром

Если же вмонтировать на насосную станцию небольшой блок управления, то всех этих неудобств можно будет избежать. И стоит заметить, что простейшие автоматические системы для погружных или поверхностных скважинных насосов не отличаются сложностью. Да и цена у них вполне приемлемая.

Современная автоматика для насосов поделена на несколько поколений, но работает она по одному и тому же принципу.

Для полного понимания всей картины мы рассмотрим принцип действия реле давления – простейшего автоматического регулятора работы погружных и поверхностных насосов. Сразу предупреждаем, что блок управления типа реле давления требует также наличия гидроаккумулятора в системе. В противном случае эффективно работать он не сможет.

Гидроаккумулятор – это сравнительно небольшая емкость под воду, которая является составным элементом насосной станции. В гидроаккумуляторе есть резиновая мембрана со сжатым воздухом. При подкачке в него воды, ее масса начинает давить на мембрану и взаимодействовать с ней, что приводит к изменению уровня давления гидроаккумуляторе.

Так как это гидроаккумулятор является исходной точкой системы, а выход из него блокируется обратным клапаном, то давление в нем автоматически распространяется на весь трубопровод. Как только уровень жидкость в баке падает, падает и давление, так как воздушная мембрана постоянно взаимодействует с жидкостью внутри бака.

Именно этот нехитрый прием и позволяет создать блок управления для насосных станций. Являет он собой обычное реле из двух позиции. Каждая позиция настраивается отдельно и является крайней точкой показателей давления.

Так, нижняя позиция уровня давления будет достигнута в тот момент, когда в баке будет критически низкий уровень воды. В этого момент система автоматически запустит работу насоса для того, чтобы выровнять ее уровень.

Работать насос будет до тех пор, пока не будет достигнут верхний предел давления в гидроаккумуляторе, и реле не выключится. По такому принципу этот примитивный блок управления работает практически постоянно.

Электронная автоматика с возможность переключения программ
