Как поменять патрон в люстре

Тип изделий по материалу

Большинство моделей изготавливают из специальной термостойкой пластмассы. Но есть и керамические исполнения изделий.

Основные отличительные характеристики керамических изделий

На изделиях винтового типа при высоких температурах происходит залипание гайки крепления. Поэтому она должна быть выполнена из металла.
При продолжительной беспрерывной работе в результате воздействия высоких температур также происходит залипание гильзы с цоколем изделия. В таких ситуациях при замене лампочки вместе с ней выкручивается и гильза.
Преимущество — выдерживают более высокие температуры.
Недостаток — стоят намного дороже.

Основные отличительные характеристики изделий из термостойкой пластмассы

В период эксплуатации изделия белого цвета темнеют.
Возможность использования лампочек с нитью накаливания мощностью до 60 Вт.
Преимущество — низкая стоимость.
Недостаток — достаточно короткий эксплуатационный период. Изделия под постоянным воздействием высоких температур быстро рассыхаются.

Разные модели патронов отличаются своими габаритами. Для потолочных люстр обычно используются изделия с маркировкой Е27, Е14. К изделиям данной конструкции подобрать лампочку легче всего. То есть в такие патроны можно спокойно вкручивать не только стандартные лампочки с нитью накаливания, но и энергосберегающие, светодиодные.

Изделия с маркировкой Е27, Е14 имеют одинаковую конструкцию. Отличаются они только внутренним диаметром, иногда оборудуются встроенным выключателем. Также на рынке представлены варианты изделий с цоколем Е40, Е10. Внутренний диаметр таких изделий соответственно 40 и 10 мм.

Патроны типа G предназначены для люминесцентных, галогенных ламп. Самыми распространенными на рынке являются G4, G9, GU10, R7S. Поэтому при покупке стоит внимательно смотреть на маркировку. Цифра после G указывает, какое между ножками расстояние.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Важно! Для светотехнического оборудования, на котором используются низковольтные патроны, например с цоколем G4, обязательно используется трансформатор

Сборка светильника

Собирать основной корпус осветительного прибора необходимо «по памяти» или руководствуясь инструкцией, прилагаемой производителем к светильнику.

Лампочки и плафоны требуется устанавливать только после того, как будет выполнен монтаж осветительного прибора и его подключение к питанию от электрической сети.

Перед тем, как осуществить сборку, обязательно производится проверка всех проводов внутри устанавливаемого светильника.

На каждый патрон должна приходиться пара проводов. Соответственно, на подключение стандартной трёх рожковой люстры используется шесть проводов. Идущие от центральных контактов электрические провода, как правило, имеют одинаковый цвет и необходимы для фазы включения. Нулевые провода, отходящие от боковых контактов, скручиваются вместе и подключаются напрямую.

Работы с электрической проводкой выполняются только при полностью отключенном напряжении.

На заключительном этапе осуществляется окончательная сборка элементов осветительного потолочного прибора, закрепляются и потягиваются все гайки, устанавливаются лампы и производится проверка правильности выполненных работ по замене патрона.

Ошибки

1

Либо отключается только выключатель в комнате, а через него идет не фаза, а ноль.

А так как при такой работе, провода под напряжением чаще всего выпадают из потолка вместе с патроном, то удар током более чем вероятен. Кто его знает, каким инструментом зачищал электрик изоляцию и не осталось ли на нем оголенных частей.

2

Точечные светильники, даже светодиодные имеют свойство нагреваться.

И вы запросто можете обжечь себе руки стоя наверху под потолком. Поэтому обязательно выждете пару минут пока температура спадет.

3

Вот реальный отзыв пользователя с ютуба.

Конечно не все они у вас перегорят сразу же или поочередно, но то что срок их службы уменьшится, это однозначно.

А вот так светильники и лампочки менять не нужно (юмор):

Общая конструкция патронов для светотехники

Изделие состоит из следующих деталей:

цилиндрический корпус;
гильза;
керамический вкладыш;
донышко изделия;
латунные контакты;
крепежные детали.

Гильза имеет внутреннюю резьбу, которую называют резьбой Эдисона. Лампочка вкручивается в патрон благодаря нарезанной в нем резьбе. Выпускаются модели гильз со специальными гнездами на пружинах, в которые лампа просто вставляется, фиксируется за счет дополнительно оборудованных штырьков (их количество для разных моделей может отличаться).

После соприкосновения контактов гильзы и цоколя светового источника происходит замыкание электрической цепи, при подаче сетевого напряжения светильник начинает излучать световой поток. Ток от проводников подается за счет контактов из латуни

Для соединения электрических проводов патроны могут обустраиваться разными приспособлениями:

контактные соединительные зажимы с винтами;
контактные соединительные зажимы, для которых не предусмотрены винты;
соединительные выводы проводов;
соединительные выводы, к которым провода можно припаивать;
специальные соединительные наконечники.

Виды патронов

Конструктивно различают несколько их видов по способу крепления лампочек:

Винтовые с резьбой (лампа накаливания закручивается внутрь). Применяются для стандартных ламп накаливания.
Штырьковые (крепление осуществляется посредством крепежных лапок или штырьков, расположенных на внешней поверхности изделия). Используются для люминесцентных, галогенных и светодиодных ламп.

Материалом, служащим для изготовления корпуса выступает:

Керамика. Изделия из данного материала обладают устойчивостью к высокой температуре нагрева. Следует заметить, что при длительной эксплуатации от воздействия температуры происходит склеивание гильзы с цоколем вследствие чего, при замене лампы гильза отвинчивается вместе с ней. Стоимость их довольна высока.
Термостойкая пластмасса. Изделия предназначены для ламп накаливания мощностью не более 60 Вт. Следственно, использование ламп мощностью, превышающей максимальное значение, приводит к перегреву патрона с последующей его деформацией. В процессе использования зачастую изменяют первоначальный цвет. Имеют небольшой срок эксплуатации (вследствие длительного воздействия высокой температуры). Невысокая цена.

Принцип работы всех патронов идентичен, отличия составляют лишь размеры и конструкция. Все изделия рассчитаны на эксплуатацию в электросети 220В.

Различают следующие их типы (для обозначения применяется значение «Е» с цифрой, где цифра соответствует диаметру гильзы):

Е5 и Е10. Используются редко вследствие потребления немалого количества тока с незначительной отдачей света.
Е14. Изделие небольшого размера, применяется с декоративными лампами, так называемыми «миньонами», идентичного диаметра. Их мощность не превышает 60 Вт.
Е27. Наиболее используемый резьбовой патрон, предназначенный для применения с обычными, энергосберегающими люминесцентными, светодиодными и галогенными лампами.
Е40. Данный тип предназначен для уличного освещения, где применяются мощные лампы больших размеров.

Причины замены конструкции

С течением времена изделие требует замены. Необходимость возникает по следующим обстоятельствам:

Во время включения не происходит загорание лампочки. Основная причина заключается в том, что на контактах образуется ржавчина. Как правило, их чистка не дает положительных результатов. Необходима замена изделия.
Если на корпусе обнаружены визуальные повреждения, то дальнейшая эксплуатация конструкции невозможна. В щели будет забиваться пыль, которая является токопроводящей. Может возникнуть короткое замыкание.
При контакте внутренних проводов.
Если произошло спаивание цоколя лампы с гильзой. Это вызывает сложности изъятия патрона. Часто такие попытки заканчиваются разрушением конструкции.
Во время планового ремонта, который должен проходить с периодичностью в 5 лет.

Меры безопасности

Чтобы поменять конструкцию самостоятельно и избежать аварийной ситуации, требуется соблюдать правила техники безопасности. Они включают в себя следующее:

Запрещено проводить замену, предварительно не обесточив сеть
Если пренебречь этим правилом, риск несчастного случая очень высок.
Если в процессе демонтажа обнаружено повреждение проводов, обязательно заменить их (частично либо полностью).
Если новый патрон оснащен в комплекте отводными проводами, необходимо обратить внимание на материал их изготовления. Вероятно, что устройство имеет алюминиевый проводник, а осветительный прибор подключен при помощи медного (либо наоборот)
Чтобы соединить такие провода, желательно применять специально разработанные клеммники

В крайнем случае допустимо выполнить тщательную скрутку и надежно обернуть ее изолентой.
Перед снятием люстры необходимо зарисовать либо сфотографировать схему ее монтажа

Это позволит избежать неправильного подключения икрепежа (которое может стать причиной короткого замыкания).
Во время работы со стеклянными и керамическими элементами следует соблюдать осторожность. Чтобы избежать порезов, рекомендуется использовать перчатки.. Произвести замену либо ремонт патрона в электрической люстре можно самостоятельно

Для этого не требуется иметь какие-либо специальные навыки. Достаточно лишь соблюдения техники безопасности при обращении с проводкой и электроприборами, а также выполнения последовательных действий. Во время сборки конструкции после завершения работы следует ответственно подойти к процессу соединения проводников. Если работа выполнена без ошибок, электрический прибор снова будет излучать свет

Произвести замену либо ремонт патрона в электрической люстре можно самостоятельно. Для этого не требуется иметь какие-либо специальные навыки. Достаточно лишь соблюдения техники безопасности при обращении с проводкой и электроприборами, а также выполнения последовательных действий. Во время сборки конструкции после завершения работы следует ответственно подойти к процессу соединения проводников. Если работа выполнена без ошибок, электрический прибор снова будет излучать свет.

Одной из основных составляющих люстры или светильника является электрический патрон, посредством которого осуществляется не только фиксация лампочки и передача к ней тока, но и крепление плафона и прочих элементов для управления источника света.

Конструкция изделия состоит из элементов:

корпус цилиндрической конфигурации;
внутренняя резьбовая гильза;
вставка керамическая;
пара латунных или медных контактов;
донце;
крепежные детали.

Устройство корпуса изделия исключает возможность поражения током при вкручивании лампочки. Это обусловлено тем, что при соприкосновении центральных контактов цоколь находится внутри патрона.

Инструкция по замене

В первую очередь нужно обесточить помещение.
Далее отсоединяются элементы крепления, которые удерживают люстру на потолочном основании.
Откручиваются болтики, держащие клеммы. Из их полости изымается проводка.
Когда светильник уже лежит на рабочем столе, можно выкручивать сам патрон для потолочного светильника, закрепленный в корпусе.
Теперь нужно вставить основание нового изделия, зафиксировать.
Дальше через отверстие в корпусе пропускается токопроводящий потолочный кабель. Обязательно конец провода нужно зачистить.
Подсоединяем жилы электрического кабеля. Для этого на клеммах, расположенных на съемном керамическом вкладыше, откручиваем болтики, вставляем жилы и затягиваем.
Вставляем вкладыш с клеммами в специальные пазы, закрепляем корпус.
Фиксируем люстру обратно на основание потолка.

На этом электромонтажные работы завершены. Осталось вкрутить лампочку и проверить работоспособность прибора освещения!

Инструкция по замене

В первую очередь нужно обесточить помещение.
Далее отсоединяются элементы крепления, которые удерживают люстру на потолочном основании.
Откручиваются болтики, держащие клеммы. Из их полости изымается проводка.
Когда светильник уже лежит на рабочем столе, можно выкручивать сам патрон для потолочного светильника, закрепленный в корпусе.
Теперь нужно вставить основание нового изделия, зафиксировать.
Дальше через отверстие в корпусе пропускается токопроводящий потолочный кабель. Обязательно конец провода нужно зачистить.
Подсоединяем жилы электрического кабеля. Для этого на клеммах, расположенных на съемном керамическом вкладыше, откручиваем болтики, вставляем жилы и затягиваем.
Вставляем вкладыш с клеммами в специальные пазы, закрепляем корпус.
Фиксируем люстру обратно на основание потолка.

На этом электромонтажные работы завершены. Осталось вкрутить лампочку и проверить работоспособность прибора освещения!

Выявляем причину поломки

Прежде чем определиться с тем, как заменить патрон в люстре, нужно узнать, почему он вышел из строя:

Открутить и вытащить из патрона светодиод.
Если лампочка повреждена, воспользуйтесь инструментом с изоляцией, осторожно, откручиваем цоколь. Проверяем патрон на наличие неисправности, вкручиваем лампочку, включаем свет – она опять не горит

Выключаем освещение, вынимаем светодиод и разбираем патрон.
Открутить цилиндрический наружный корпус основы – патрона (если он цельный, тогда просто снимаем его с крепления).
Осмотреть, убедиться в целостности бокового, центрального контакта. Если на них имеются дефекты, тогда деталь меняется полностью.

Конструкция

Электрические патроны обладают различной конструкцией, в зависимости от серии устройства. Чаще всего в быту используют модельный ряд, оснащенный резьбой Эдисона. Он имеет корпус цилиндрической формы, внутри которого содержатся остальные элементы.

Сердечник

Это донная часть патрона, которая обладает широкой подошвой и отверстиями для закрепления. Может иметь в своей конструкции различные втулки и вставки для выведения провода. Чаще всего крепится к корпусу люстры.

Винтовой зажим

Выглядят как крепежные планки, обладающие резьбой. С их помощью осуществляется подача электрического тока к сердечнику.

Прижимной контакт

Выполняется из латуни, чаще всего является неразборной частью устройства. Также отвечает за подачу тока к лампочке.

Резьба

Наличие резьбы позволяет использовать различные типы ламп — как накаливания, так и светодиодные. Наиболее универсальной она является в моделях патронов е14 и е27.

Корпус

Патроны могут быть оснащены корпусом из различных материалов. От этого зависят их характеристики и возможности применения. Чтобы разобраться, как снять патрон с люстры, необходимо знать его конструкцию, в том числе и тип корпуса. В продаже встречаются следующие разновидности:

Керамические — выполнены из жаропрочной керамики, благодаря чему способны выдерживать нагрев до высоких температур. Как правило, являются неразборными. В основание встроены винтовые зажимы, при помощи которых осуществляется подключение. Это делается с использованием обычной отвертки. Недостатком таких патронов является низкая прочность.
Пластиковые — неспособны выдерживать большой температурный нагрев, из-за чего сильно проигрывают керамическим. Предназначены для использования лампочек не мощнее 60 Вт. Конструкция обычно разборная, контакты располагаются во внутренней части. Подключение к плафону выполняется с помощью самозажимных клемм.
Карболитовые — отличаются повышенной прочностью и стойкостью к нагреву. Обладают разборной конструкцией, подключение к сети происходит при помощи латунных контактов и винтового соединения.

Крепление изделия

Обычно крепление патрона в люстрах или светильниках проводится за дно корпуса. Давать весовую нагрузку на провода недопустимо. Для фиксации в люстре снизу имеется отверстие, в которое вставляется пластиковая втулка. В нее запускается проводка и фиксируется с помощью болта. Более надежным креплением является металлическая трубка. Через нее пропускаются провода. Расположенные на ней гайки позволяют вести установку плафонов и колпаков люстры.

Для установки плафонов для ламп или настенных светильников имеются специальные патроны. С наружной стороны у них нарезана резьба. Прижим навесных элементов осуществляется при помощи пластмассовых втулок, которые наворачиваются на резьбовую часть патрона.

Замена светильника в натяжном потолке

Если вы собрались менять светодиодные лампы, то следует учесть, что некоторые светильники и лампы внутри них, представляют из себя единое целое.

Во-первых запомните, что он держится не в самой пленке потолка, а в специальной крепежной платформе.

Руками осторожно отогните светильник, чтобы увидеть две распирающие пружинки, за счет которых и происходит крепление. Эти пружинки при демонтаже необходимо будет придержать, чтобы не зацепить и не порвать сам потолок

Эти пружинки при демонтаже необходимо будет придержать, чтобы не зацепить и не порвать сам потолок.

отжимаете пружинки во внутрь и потянув вниз вытаскиваете светильник

отсоединяете штекерный разъем питания и подсоединяете на его же место новый спот

теперь заново пальцами подгибаете пружинки во внутрь и вставляете их в кольцо крепежной платформы

Иногда одновременно это сделать не совсем удобно, поэтому запускаете сначала правую сторону, а затем поджав левую пружину вставляете светильник целиком.

Обратите внимание – светильник не должен висеть на пленке. Пружины должны попасть именно в кольцо, которое находится за пленкой.. Большими пальцами поджимаете корпус вверх, окончательно утопив его внутри потолка

Светильник установлен на свое место. Включаете выключатель и проверяете освещение

Большими пальцами поджимаете корпус вверх, окончательно утопив его внутри потолка. Светильник установлен на свое место. Включаете выключатель и проверяете освещение.

Преимущества и недостатки

Достоинства данного патрона:

простота разборки и сборки

надежность проверенная временем

контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных “фишек”, то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается – это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно “играть” на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Как устроен стандартный патрон для светильника

По типу изделий различают винтовые и штырьковые патроны. Их основное отличие заключается в способе закрепления лампочки.

Любой патрон состоит из трех обязательных элементов – это гильза с резьбой, донышко и керамический вкладыш. Гильза находится в цилиндрическом корпусе и в нее вкручивается лампочка. Изготавливается корпус из пластика (наиболее распространенные), керамики, металла, карболита.

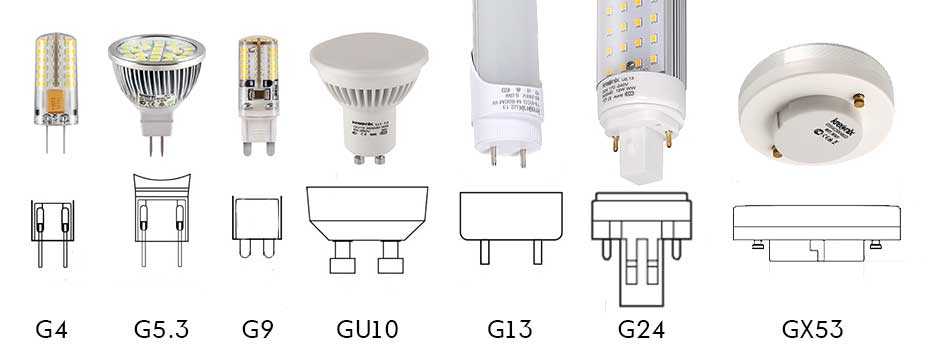

Особенности цоколей с маркировками e14, e27, g4, g13

Лампа с цоколем E27

Цоколь – это часть электрической лампочки, необходимая для ее фиксации в патроне и подачи электротока. Маркируется цоколь при помощи буквы и цифры. Буквенное обозначение показывает тип фиксации, цифра – диаметр соединения проводником.

Буква Е обозначает, что данный цоколь оснащен резьбой Эдисона. G – штырьковый цоколь. Также существуют устройства с маркировкой R, P, S, B.

Помимо метода фиксации и диаметра на изделии указываются следующие параметры:

тип;
фирма-производитель;
ток, мощность;
номинальное напряжение, нормируемое импульсное напряжение;
диапазон рабочих температур;
класс защиты.

Для домашней электросети используются цоколи следующих видов:

Е14 – «миньон». Резьбовой цоколь. Диаметр вкручиваемой части равен 14 мм. Они используются при силе тока в 2 Ампера. Используются в люстрах, для подсветки холодильников, СВЧ печей.
Е27. Самый распространенный вариант. Рассчитан на ток 4 А, но существуют и более мощные изделия для тока в 16 А, они имеют маркировку Е40. Мощные патроны применяются для освещения улиц.
G4. Используется в миниатюрных светильниках (во встраиваемых лампах и гибких осветительных системах), которые служат для декора комнаты. Являются низковольтными устройствами, необходимое напряжение питания 12 или 24 В, реже встречаются приборы на 220 В.
G13. Такие лампочки применяются для устройств типа Армстронг, ЛВО и других. Также существуют аналоги – трубчатые лампы Т8, имеющие цоколь G13.
GX53. Широко используются в подвесных потолках, офисах и других помещениях, где необходимо направленное освещение. Работают от 220 В, для них не требуются трансформаторы.

Цоколи E14 и E27

G4

Адаптер-переходник E27 и G4

G13

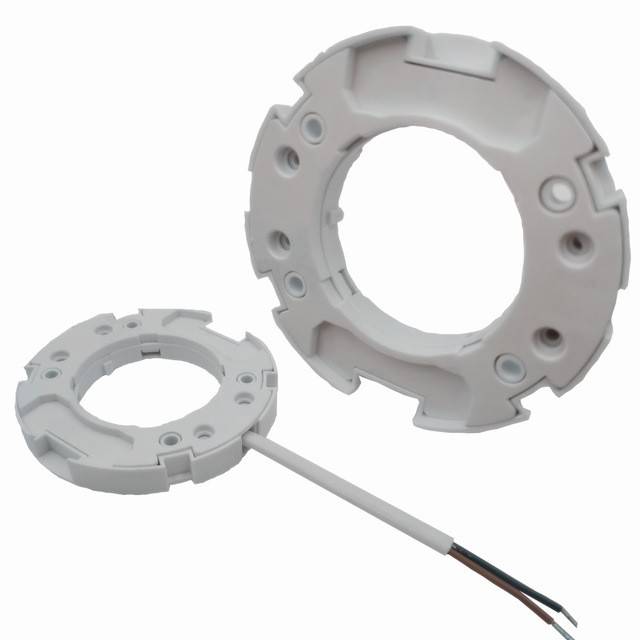

GX53

Остальные виды ламп для домашнего освещения используются реже.

Открутка видимой части патрона

Патрон может быть представлен различными конструкциями, а также отличается способами крепления на люстре и в корпусе осветительного прибора.

В стандартных потолочных светильниках патроны, как правило, фиксируются на пару болтиков.

В зависимости от конструктивных особенностей, патрон снимается сразу или требуется выполнение разборки с последующим изъятием серединной части. В этом случае нужно произвести выкручивание или снятие защелки патрона, после чего вынимается сердцевина, и снимаются электрические провода. На заключительном этапе следует открутить гайку, которая удерживает патронный корпус.

Как устроен стандартный патрон?

Чтобы заменить патрон в люстре, необходимо понимать его устройство и виды. Для сети 220 В существует 3 типа данного изделия:

В зависимости от цоколя лампы, используемой в светильнике, нужно выбирать тот или иной тип. Существуют такие части патрона:

цилиндрический корпус;
донышко;
керамический вкладыш.

В первом находится гильза с резьбой Эдисона, в которую вкручивается лампа. Корпус держателя в зависимости от модели и предназначения может изготавливаться из таких материалов:

Старые модели изготавливались из керамики. Но при высоких температурах они рассыпались и портились. Сейчас самым распространенным материалом является пластик. Изделия следует использовать согласно маркировке, поскольку превышение мощности электрических ламп при длительном их применении приведет к изменению свойств пластмассы, а следственно, к ее разрушению. Даже в современных керамических патронах контакты отгорают при высоких температурах.

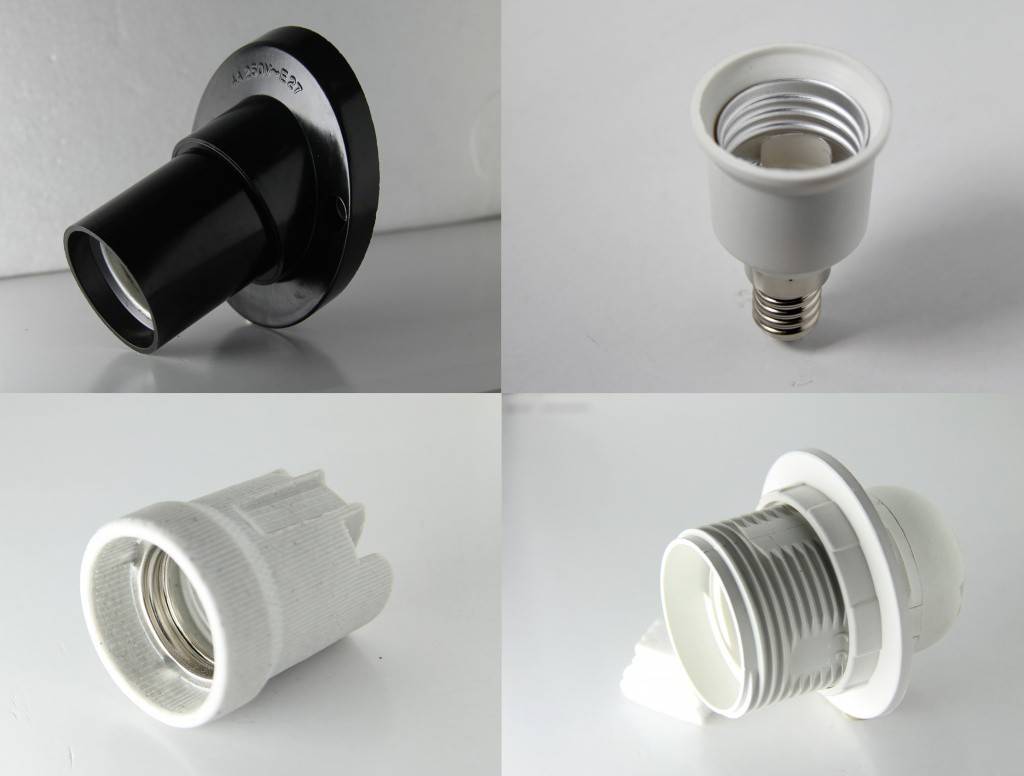

Чаще всего в быту используют держатели типа Е14 и Е27. Их отличия заключаются в способе крепления, который бывает:

подвесным к потолку с резьбовыми шайбами;
с прямым фланцем, что позволяет зафиксировать изделие на поверхности;
с наклонным фланцем для крепления на поверхности.

Когда к опоре крепится плафон, шайбы используют для монтажа и фиксации держателя. Держатели для крепления за ниппель вместо винтов имеют зажимы. Это позволяет сделать соединение проводников без нарушения их изоляции. Хотя резьбовые держатели проще в использовании, они менее долговечны. Особенно это касается патронов, длительно используемых.

Отключение проводов

Проще всего отсоединять электрические провода с наиболее современных патронов, имеющих винтовые зажимы, которые напоминают по своему внешнему виду и принципу действия зажимы стандартных клеммных колодок. Именно такой вариант подключения позволяет самостоятельно выполнить монтаж и демонтаж максимально быстро и легко.

Замена электрического патрона

Особенностью такого патрона является наличие пластикового монолитного корпуса и контактов, которые подводят электрическую энергию к цокольной части лампочки и закрепляются в корпусе при помощи заклепки. Тем не менее, такие модели подлежат полной замене и не ремонтируются.

При необходимости рекомендуется в процессе разбора выполнять маркировку отсоединяемых проводов, что поможет быстро сориентироваться при дальнейшей сборке конструкции.

Конструкция

Электрические патроны обладают различной конструкцией, в зависимости от серии устройства. Чаще всего в быту используют модельный ряд, оснащенный резьбой Эдисона. Он имеет корпус цилиндрической формы, внутри которого содержатся остальные элементы.

Конструкция патрона
