Полки для инструментов своими руками: изготовление навесных, полок-щитов и стеллажей

Приступаем к построению

Назначение определено, расположение известно, схема будущего изделия готова, материал определены (дерево) — самое время приготовить необходимые материалы для начала работ.

Отвлекаться во время изготовления стеллажа на подготовительные работы не рекомендуется, чтобы не сделать ошибки в сборке.

Следующие материал понадобятся для сборки:

Стойки изготавливаются из бруса, иногда из перфорированного профиля;
Рамы можно изготовить из реек или гофрированного профиля;
Полки, чаще всего, изготавливаются из соответствующих досок, ДСП, и иных древесных материалов;
Скреплять рейки, брусья и полки можно саморезами или металлическими уголками.

Смонтировать будущий стеллаж можно следующими инструментами, их легко найти почти в каждом доме: лобзик по дереву (или пила), дрель и шуруповерт (отвертка).

Алгоритм сборки:

Необходимо распилить брус для создания стоек, полочных креплений (одинаковые детали обязательно должны совпадать по длине — внимательно измеряются до того как начать отрезать);
Стойки и другие элементы основной конструкции соединяются только в лежа на полу, ровная поверхность сильно облегчит работу по сборке, чтобы обеспечить правильную сборку будущего изделия;
Основная конструкция каркаса должна крепиться к стене помещения, чтобы добавить прочности и устойчивости будущей конструкции;
Выбираются фальцы для крепления полочек (фальцы обеспечивают дополнительную прочность будущей конструкции).

Схема работ представлена на картинках.

Последний этап монтаж полок. Для монтажа лучше использовать саморезы. Но, могут также подойти дюбеля.

По желанию, мастер может заняться декорированием. Обработка дерева обеспечивает больший срок эксплуатации деревянных изделий. Можно украсить различными способами. Некоторые из них представлены на фотографиях ниже.

Полки для хранения тяжелых вещей

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Металлические стеллажи

Обычно, для хранения очень тяжелых предметов или предметов с большими габаритами, применяются металлические полки. Для надёжного хранения вещей на них будет лучше, если они будут изготовлены, как стационарные конструкции.

Подобный подход сразу же исключает болты в качестве соединительного элемента. Можно купить стационарные металлические изделия, соединения которых предусматриваются при помощи различных пазов и направляющих, но это будет уже не самостоятельное изготовление, кроме того, подобные конструкции очень дороги.

Поэтому, для создания целиком металлических полок рекомендуется применять сварку. Применение болтов допускается в некритичных сочленениях, либо же там, где им отводится роль крепежа лёгких элементов.

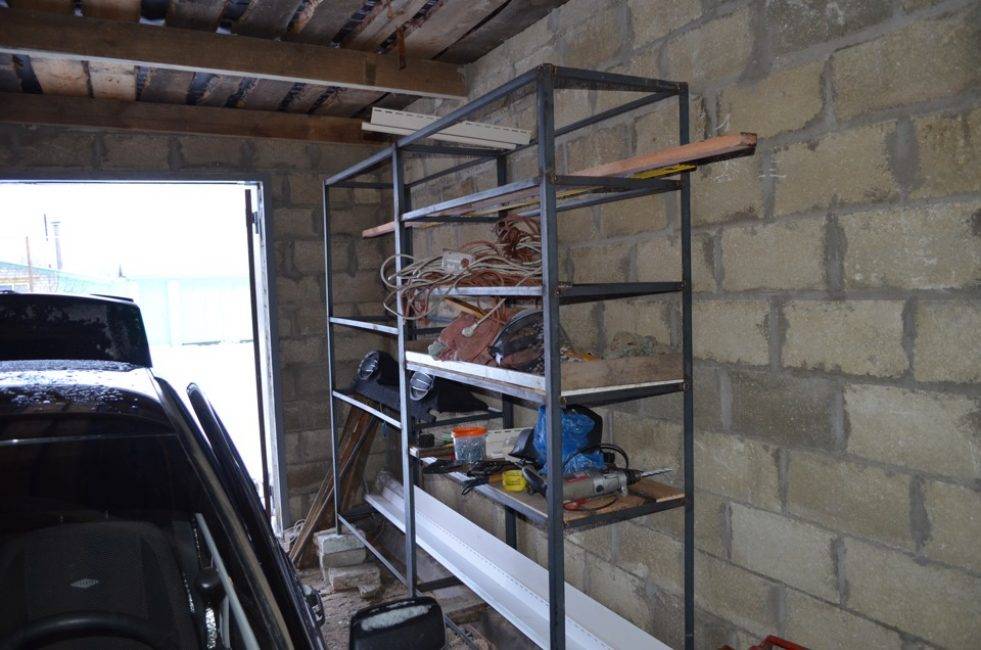

Металлический стеллаж

Как обычно, изготовление начинается с создания чертежа или эскиза. При этом важную роль играет место их расположения. Желательно подобные изделия располагать у прочных, капитальных стен. Не исключено, что существенная часть нагрузки при креплении стеллажа к стене будет приходиться именно на стену, и, если она имеет декоративный характер, возможны неприятные инциденты.
У таких полок лучше всего в качестве элементов каркаса выбирать не квадратные профили, а обычные уголки, но размерами не менее 50 мм. Часто создание подобных изделий производится не с каркаса, а с крепления на стене.
Элементы каркаса вначале размечаются и вырезаются при помощи болгарки, а потом свариваются в единую конструкцию с помощью сварочного аппарата. На всех этапах следует проверять прямые углы элементах стеллажа: между стойками, поперечинами и креплениями.

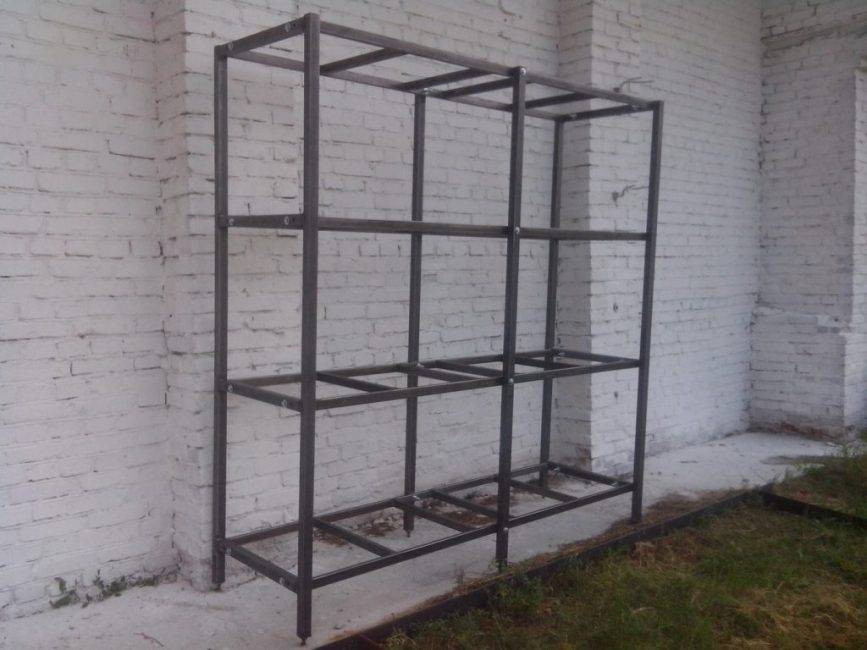

Каркас для металлических полок

Сами полки выполняются из перфорированной или прокатной стали толщиной от 1 до 5 мм. Её толщина определяется исключительно желанием владельца.
При этом не следует забывать о весе конструкции. Лист катаной стали размерами 50х100 см и толщиной 3 мм весит почти 12 кг, а лист с теми же размерами и толщиной 5 мм – почти 20 кг. Кроме того, не стоит забывать о стоимости: лист размерами 1000х500х3 мм будет стоить около 2-3 долларов.
Альтернативой может быть использование деревянных полок. При этом следует выбирать дерево толщиной от 2,5 до 3 см, которое предварительно нужно будет обработать антипиреном для повышения его огнестойкости.
Эти доски могут соединяться с каркасом при помощи болтов. Металлические листы к доскам также крепятся болтами или саморезами. Сварку в данном случае лучше не применять, чтобы не разрушить деревянные элементы.

По окончании работ конструкцию целиком необходимо очистить от ржавчины и покрасить.

Изготовление стационарной системы хранения ↑

Иногда практичнее сделать для гаража стационарный стеллаж, то есть вариант, который монтируется на месте, прикрепляясь к стене. Рассмотрим подробнее схему сборки такой конструкции:

На стене делают разметку под крепеж, высверливают отверстия и вбивают дюбеля.
Металлический профиль или деревянные брусья нарезают, согласно схеме.
На стене закрепляют дальние стойки, каждую вымеряя строго по уровню.

Каждая стойка должна быть параллельна соседним рейкам

Каркас соединяют горизонтальными связующими из уголков по ширине (согласно высоте будущих полок).
Устанавливают передние стойки, их соединяют с боковыми планками, на которых будут лежать полки.
Крепят передние вертикали, после чего формируют настилы из досок или укладывают полочки из фанеры в подготовленные пазы.

Подготовка места для полки

Полку для инструментов несложно сделать и своими руками. Вначале стоит определить место её будущего размещения, чтобы доступ к ней был свободным. Размер полки также имеет значение и зависит от объема планируемого для хранения на ней инструмента.

Обозначьте место на стене для полки. Сделайте необходимый эскиз или чертеж на бумаге, затем произведите необходимые замеры рулеткой и отметьте на стене места креплений для навесной полки.

Обустраивая полку своими руками, следует помнить, что по прочности она должна быть достаточно надежной, ведь на ней будет храниться инструмент, сделанный в основном из металла.

Если полку закрепить только в двух местах по краям, то максимально она сможет выдержать вес не более 15 кг. Поэтому, для большей устойчивости и прочности лучше использовать кронштейны.

Дизайн будущего стеллажа

Конструкция и дизайн будущего стеллажа полностью зависят от дизайна помещения и его размеров, где будет находиться данный предмет интерьера. Универсальную схему будущего изделия можно выбрать по фотографиям, представленным ниже.

Также, на дизайн и расположение влияет функциональное назначение

Например, перед тем как самому постараться сделать красивый стеллаж для разведения рассады, ему важно определить его расположение, учитывая особенности интерьера помещения, в котором он будет находиться

Блочные, консольные конструкции, каркасный тип, конструкции модульного типа или сквозные, настенные и многие другие — существуют виды различных стеллажей. С основными видами можно познакомиться на фотографии ниже.

Когда мастер решает самостоятельно спроектировать металлический, деревянный стеллаж или из других материалов, обязательно учитывается главная особенность построения всех стеллажей — сначала строится несущая конструкция, остальные части конструкции опираются на нее.

Чем прочнее несущая конструкция, тем надежнее будет стеллаж. Также, необходимо учесть устойчивость будущего изделия, особенно если оно будет самостоятельно стоять на полу или иной подставке.

Какие полки и стеллажные конструкции подходят для гаража ↑

Проще всего обустроить гараж готовыми системами, выбрав стильный вариант с несложным механизмом крепежа. Но не всегда получается угадать с габаритами полок, к тому же, не все покупные варианты будут настолько функциональными и надежными, как хотелось бы. Удобней, выгодней и логичней сделать полку или стеллаж самому. В итоге вы получите:

экономию пространства;
устранение захламленности;
удобство хранения инструментов и прочих вещей;
придание гаражу (ангару) ухоженного, обжитого внешнего вида.

Самыми распространенными материалами для изготовления секций полок для гаража являются дерево и металл, реже – пластик. Практичнее всего получаются комбинированные конструкции из дерева и металла. По вариантам сборки стеллажи могут быть:

Стационарными, спроектированными под определенное место в помещении. Такой стеллаж собирается один раз и прикрепляется к стене (потолку или полу) кронштейнами.
Передвижными – с возможностью перестановки, которую обеспечивает подвижная база

Стеллаж устанавливается на колесики или тележку, но в данном случае важно контролировать нагрузку, не загромождая его массивным оборудованием.
Разборными – высоту и количество полок в которых можно менять и переставлять их местами.
Подвесными – крепятся к стенам или потолку в любом удобном месте.
Конструкциями более экзотического вида, например, вращающимися. Такие полки в гараже выглядят очень стильно, но они не подходят для хранения крупных инструментов, идеальны для отверток и саморезов.

Планируя размеры стеллажей и числа полок в них, важно исходить из габаритов вашего гаража

Полка на шпильках в гараж своими руками

Пример полки, прикрепляющейся на шпильках, показывает, что самостоятельно можно сделать любую конструкцию для вещей и предметов в гараже. Не стоит забывать, что всякая конструкция начинается с эскиза и подготовки инструментов и материалов.

Шестигранные гайки — муфты для стяжки (4 шт.)

Обычные гайки (12 шт.).
Шпильки (4 шт.).
Плоские шайбы большого диаметра (8 шт.).
Шайбы Гровера (4 шт.).

Инструменты для работы

Дрель со сверлом по дереву. Диаметр сверла должен совпадать с диаметром шпильки.
Перфоратор для сверления отверстий в потолке под крепежные анкера. Сверло должно иметь чуть меньший размер, чем диаметр анкера.
Гаечные ключи, их маркировка должна подходить под размеры применяемых гаек.
Электролобзик.
Шуруповерт.
Пузырьковый уровень.

Технология изготовления

Вначале следует вырезать полку необходимого размера из ДВП или фанеры; Далее, чтобы сделать конструкцию прочнее, по углам полки крепят профиль из металла, который внутри оснащен жесткими ребрами;

Технология изготовления кресла из дерева своими руками загляните сюда

На краях полки (где-то сантиметрах в пяти-семи) делают отверстия, в которые будут входить шпильки. Необходимо помнить, что если сверлить близко к углам, то полка может раскрошиться после того, когда на нее положат вещи различной тяжести;
Затем полку прикладывают к потолку и отмечают карандашом места отверстий. Этим мы добиваемся, чтобы она не перекосилась, а шпильки не деформировались;
После этого сверлим отверстия для анкеров. Удаляем мусор, который образовался после сверления. Анкера вводим в отверстие до упора, а гайки закручиваем;

Присоединяем к анкерам шпильки. Затем крепим муфтовыми гайками. Не лишним будет закрепить все еще одной простой гайкой, которую для этого нужно навернуть на имеющуюся на шпильке резьбу;
Наконец присоединяем саму полку. Для этого на шпильку одевается и закрепляется гайка, а затем и шайба. Саму конструкцию нанизываем на шпилечные концы. Фиксируем гроверской шайбой и еще одной гайкой. Шайбы осуществляют защиту конструкции от изломов. Шайба Гровера не даст крепежной гайке развинтиться. Фурнитура крепления подгоняется по уровню;
Если сделать такую полку, пространства в гараже станет намного больше. Чтобы обездвижить конструкцию, нужно прикрепить ее металлическому уголку, который одним концом присоединяют к стене, а другим – к полке.

Необходимые инструменты

Перед тем как приступить к работе, следует закупить металлические уголки, кронштейны, которые могут понадобиться для монтажа, саморезы, дюбеля, гвозди, подготовить нужный инструмент:

Лобзик или ручная пила.
Дрель.
Шлифовочная машина с различными насадками, кольцами с разной жесткостью.
Шуруповерт.
Молоток.
Уровень.
Рулетка.
Карандаш, мел.
Отвертка крестовая.
Шкурки с разной шлифовочной поверхностью.
Кисточки.

Понадобится довольно много инструментов.

Если будет изготовляться деревянное изделие, следует купить жидкости для обработки поверхности, лаки, морилки, краску.

Расчеты и готовые схемы стеллажных систем ↑

Прежде всего, важно определиться с материалами для самостоятельного изготовления стеллажей в гараже, самые подходящие – это дерево и металл:

Преимущества металла – долговечность и прочность.
Деревянные системы отличаются легкостью, практичностью, простотой работы, невысокими затратами на изготовление и сборку.

Стеллаж для инструментов – конструкция массивная и довольно сложная, поэтому ее возведение разумнее начать с подготовки схемы или чертежа. Даже самостоятельно выполнить наброски несложно, если точно провести измерения, верно рассчитать габариты полок и параметры основы для них. Правильные замеры – это гарантия функциональных полок и порядка.

Чтобы упростить изготовление стеллажа своими руками, изучите чертежи, схемы и фото проверенных на практике вариантов.

Еще на подготовительном этапе стоит задуматься о способе соединения полок с каркасом, а также о креплении самой конструкции к стенам или полу. Играет роль высота изделия. Если помещение имеет низкие потолки, то желательно изготавливать стеллаж до самой потолочной поверхности, не оставляя ни сантиметра свободного пространства.

Перед тем как сделать стеллажи в гараже, определите расстояние между полками. Нижние сделайте самыми вместительными – именно они наиболее пригодны для размещения крупного оборудования, массивных инструментов и колес. А верхние полочки должны быть пониже во избежание прогиба поверхности и для обеспечения устойчивости всей системы, там поместится мелкая утварь.

Слишком узкие ниши сделают хранилище непрактичным, а слишком глубокие – неудобным в использовании. Оптимальная глубина полок для стеллажей – 50-60 см. Что касается ширины полок – расстояния между вертикальными опорами стеллажной конструкции, то эту величину рекомендуется сделать равной 100-120 см, в зависимости от габаритов предметов, которые будут на ней храниться.

Какие инструменты и материалы понадобятся

Чтоб делать полки, изготовить стеллаж, одного желания и пары рук мало. Понадобятся определенные материалы и инструменты, а выбор их зависит от конкретной схемы, заранее подготовленной идеи.

Например, дерево без проблем режется ручной ножовкой. Если купить мерный поструганный брус требуемого сечения, то останется разметить стойки и поперечины, выполнить распиловку, затем сборку. Так же легко смастерить полки из досок или древесностружечных плит.

Применение электроинструмента сокращает затраты времени, но требует навыка работы, повышенной защиты органов зрения, соблюдения требований безопасности. А для работы с металлом без специальных «девайсов» не обойтись – иначе изготовление стеллажа в гараже ручным способом растянется на недели и месяцы.

Обобщенно, без учета частных случаев, до начала работ в арсенале должны быть в наличии:

Молоток.
Уровень.
Угольник.
Рулетка (3-5 метров).
Электродрель.
Угловая шлифмашина с набором кругов.
Сверла различных диаметров, биты.

Теперь о материалах. Решить этот вопрос следует заранее, «переиграть» что-то в процессе сборки вряд ли получится. Для дерева и его составляющих (ДСП, ОСБ) сопутствующие «расходники» одни, для металла – иные.

Поэтому необходимость наличия гвоздей, шурупов, метизов определяется выбором конструкции, материала стеллажа. То же относится к болгарке с комплектом отрезных кругов: при резке металлического профиля, уголка или труб без нее не обойтись.

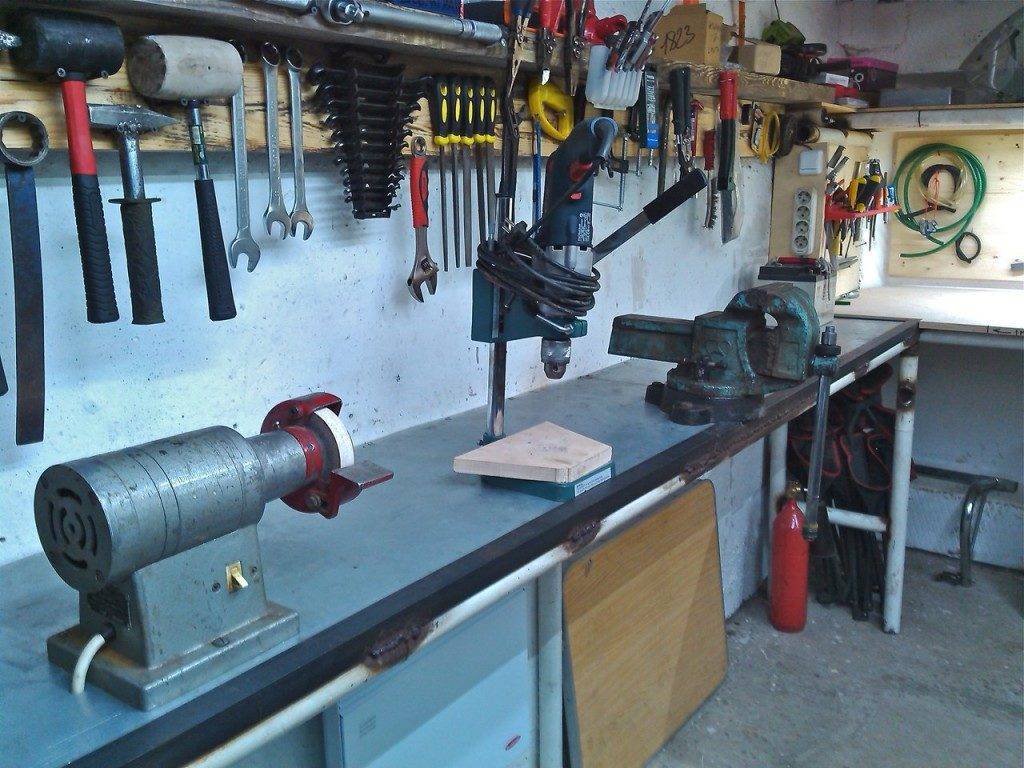

Хранение ключей с инструментами на стене гаража

Наиболее рациональным способом хранения в гараже инструмента считается применение свободного места на стенах.

Итак, настенные системы содержания:

щит (стенд);
полка;
задвигающиеся панели;
рейлинг;
магнитная лента;
горизонтальный кронштейн;
держатель для отвёрток;
кармашки из пластиков тарелок;
держатели.

Приведённые способы могут использоваться как сами по себе, так и в общей системе.

Что нам понадобится?

Поскольку устройство зоны хранения достаточно легко видоизменяется, приведем общий список материалов:

перфорированный лист ДВП или ДСП;
деревянные брусья;
шурупы, саморезы, дюбели, кронштейны;
металлические петли;
шайбы;
крючки;
дрель/шуруповёрт;
свёрла;
ножовка;
шлифмашинка;
уровень, угольник, линейка, рулетка;
доски.

Инструкция

Пошаговый план некоторых идей хранения.

Стенд (щит/пегборд):

Сбиваем из деревянных реек раму определенного размера.
Из листа вырезаем прямоугольную основу таких же параметров, укладываем на каркас.
Прокладываем шайбы, закрепляем стенд при помощи саморезов.
Фиксируем две петли с оборотной стороны рамы.
Крепим крючки, магнитные ленты, проволочные петли, тканевые кармашки, стаканы для кистей, специальные крепления для приборов и прочее, – организовываем пространство внутри.

Полка:

Проектирование чертежа.
Заготовка полотна боковых стенок и полок.
Обработка шлифмашинкой.
Покрытие заготовки огнезащитной пропиткой.
Сборка конструкции: нижнее полотно кладется на ровную поверхность, на нём отсчитывают одинаковое расстояние и проводят параллельные линии.
Сверху и снизу каждой линии отмеряют меньшее расстояние и ставят отметки.
В каждой из 4 точек высверливается отверстие.
Всё то же самое проделывают и с верхним полотном.
К нижней полке крепится левая торцевая часть, соединённая саморезами. Затем монтируют правую торцевую доску.
В созданную конструкцию помещают верхнюю полку, фиксируют через отверстия.
К тыльной поверхности торцевых досок сверху монтируют кронштейны.
Полку соотносят со стеной, вкручивают дюбели.

Расстояния и пропорции зависят от параметров материалов.

Рейлинговая система:

Кронштейны крепятся к стене саморезами.
В отверстия кронштейнов вставляется перекладина, закрепляется винтом.
На торцы карниза ставятся заглушки.

Настенный держатель для отвёрток:

Укрепление части фанеры с натянутой на ней резинкой или металлической пружиной на стене.
Дополнительная фиксация основы скобами, образование «петель» для хранения подручных инструментов.

Кармашки из одноразовых тарелок:

Создаём заготовку: разрезаем тарелку пополам.
Монтируем на стену при помощи саморезов.

Для прочности можно сложить несколько тарелок.

Держатели инвентаря:

Делаем на пластиковой трубе косые срезы.
Шлифуем.
Крепим к стене с помощью шурупов.

Универсальный горизонтальный кронштейн:

Отмечаем на поверхности точки для монтажа.
Крепим дюбеля.
Устанавливаем кронштейны.
На винты кронштейнов накручиваются опоры с крюками.
Фиксируем их в необходимом положении ключом.

Несомненно, Вы найдете подходящее расположение для всего функционального и для того, что осталось «про запас», не сделавшись при этом Плюшкиным.

Охотно делитесь комментариями о своих ноу-хау на данную тему!

Самодельные варианты

Простую стеллажную систему можно сделать самостоятельно при отсутствии возможности приобрести готовое изделие. В свободном доступе находится множество схем, которые облегчат вашу работу. Если вы хоть немного владеете столярным делом или владеете сварочным аппаратом, вам не составит труда самостоятельно изготовить довольно неплохие стеллажи, которые вы с гордостью сможете выставить в гараже. Главное, определиться, какой материал лучше использовать. Как уже говорилось выше, обычно стеллажи делают из металла или дерева.

Чтобы изготовить стеллаж из дерева, первым делом нужно изобразить чертеж конструкции. Точно определите, в каком месте гаража она поместится. Её длина непосредственно зависит от высоты гаража, а ширина полок от вещей, которые вы будете на них класть. Пусть длина полок не будет более 90 см, иначе они прогнутся. Не обязательно быть талантливым художником, чтобы изобразить чертеж, подойдет и схематичное изображение будущего изделия.

Качественный стеллаж нуждается в качественной натуральной доске. Отлично подойдут дуб или сосна. Также можно использовать ДСП, стеновые панели ПВХ или фанеру. Доску из стружки лучше не брать, она не прослужит долго, быстро размокнет от малейшей влаги и не выдержит больших нагрузок. Будет неплохо, если влажность доски не будет выше 12%.

Самая нижняя доска – основа, на которой будет держаться вся конструкция, должна быть толстой, крепкой и достаточно широкой. Для прочности на неё можно прибить поперечные брусья. Далее нужны стенки, которые будут прикрепляться с боку основания. Если хотите сэкономить на древесине, замените доску толстой фанерой – это недорогая доступная альтернатива. На боковушках ставят отметки – там будут устанавливаться полки. Высота подбирается на ваш выбор. Полки вырезаются из того же дерева. Если требуется дополнительная прочность, полки нужно будет закрепить брусками.

Устанавливать ли заднюю стенку – выбор полностью за вами. Всё зависит от вашего вкуса и внешнего вида стены, к которой будет крепиться будущий стеллаж.

Когда все части конструкции на руках, обработанные и зачищенные, переходят к сборке конструкции. Её можно приклеить клеем, прикрепить гвоздями или вкрутить саморезами. Первоначально на нужную стену устанавливают нижнее основание и устанавливают на неё заднюю заслонку, если это требуется. На боковых досках, там, где ранее были оставлены отметки для полок, закрепляются держатели из пластика или металла. Металлические в разы крепче. Если нет держателей, тогда полки можно прикрутить к боковушкам. На основания крепят боковые стены, а потом к ним, придерживая с внутренней части, прикручивают снаружи саморезами полки.

Это пример самого простого деревянного стеллажа. Его можно установить и в других помещениях, помимо гаража. Конструкция будет смотреться гармонично и выполнять свою задачу в любом месте.

Для стального стеллажа первоначально нужно иметь соответствующее оборудование, например, болгарку для нарезки металла и сварочный аппарат. Не забудьте о технике безопасности при работе.

Выбор расходников для металлической конструкции гораздо больше. Подойдут уголки, профиль, трубы.

Для стеллажа из металла профиль или угол нарезают по набросанным ранее чертежам. Болгаркой отрезают заготовки для стойки, перемычек и полок. Порезанные и очищенные элементы собирают. Создаются боковые рамки, которые нужно собрать правильно, так как конструкция может быть непропорциональной и неровной. Для этого рамки ровно складывают на пол, проверяют, чтобы и их диагонали были ровными, а затем приваривают.

Далее к собранным рамкам прихватывают вертикальные балки

Высоту можно выбрать любую.

Конструкцию красят, чтобы предупредить коррозию. Для этого подойдет краска или обычная грунтовка. При необходимости окрашиваются и будущие полки – дерево или ДСП, но перед этим их антисептиком. После высыхания краски в стойках сверлят отверстия, кладется сверху полка и вкручивается саморез снизу, чтобы он прошёл через металл и укрепился в дереве. Для устойчивости и укрепления конструкции её можно установить на стену.

Это еще один пример металлического простого и универсального стеллажа, который поместит в себя любые вещи. Если есть возможность, не ограничивайтесь простым вариантом, сделайте отдельный стеллаж для шин и колёс – весьма нужный атрибут в гараже.

Современная книжная полка своими руками

(Которая в магазине стоит 2000$)

Опять же эта полка в стиле модерн. Студен из Серверной Каролины, не имея особых достаточных средств для покупки, решил сделать полку, которая как пьедестал вместила бы в себя некоторые его вещи. Так же ему хотелось чтобы полка выглядела современно. После длительного поиска он нашел прототип полки, которая стоила в магазине 2000$. Так вот этот студент сделал себе подобную полку себестоимостью в 20$. Конечно, получилось не с первого раза, т.к. по причине множества полок, забыл учесть толщину одной из досок. Но в итоге после заделки шпаклевкой ямок от шурупов, и покраски, получилась современная и презентабельная полка.

Все доски полки расположены по углом в 90 град. друг к другу. Сама же полка стоит по отношению к полу под углом в 45 град.
