Как самому подключить кондиционер к электросети

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

  • укладка труб с перегибами — увеличивается нагрузка на компрессор;
  • установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
  • расположение кондиционера рядом со сварочными аппаратами;
  • неровное расположение блоков — конденсат начинает стекать на пол;
  • выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.


Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов


Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Законы и технические нормы

После выбора места для монтажа точки доступа нужно обратить внимание на несколько важных деталей. К их числу относятся:

  • Длина кабеля питания.
  • Тип сечения кабеля.
  • Количество жил в кабеле.

Также актуальны следующие рекомендации:

  • Остановить выбор на медной проводке для помещения, поскольку она признана самой надежной.
  • Если квартира оборудована алюминиевой проводкой, ее придется заменить.
  • Для подключения кондиционеров принято использовать однофазное соединение, поэтому необходимо проверить эту характеристику перед установкой электророзетки.

Как говорилось выше, высота розетки для кондиционера будет напрямую зависеть от размеров устройства. Ее можно установить как внизу, так и вверху стены.

Механизм внедрения прибора в уже существующую систему питания

Специфика того, как подключить кондиционер к электросети, имеет свои технические особенности.

Оптимальный вариант решения данной проблемы – подсоединение регулирующего температуру прибора к отдельно выделенному в щитке автомату. Ампераж последнего подбирается исходя из технических характеристик оборудования, высчитывается по такой формуле: мощность кондиционера делится на 220В напряжения, полученное число увеличивается на 30% (как запас).

Перед тем, как осуществить процедуру подсоединения охладительной системы, следует правильно подобрать необходимое сечение проводов. Осуществляется это таким образом:

  • для силы тока менее 18А сечение должно составлять 1,5 мм2
  • 18-25А – 2,5мм2.

Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Сама линия питания проводится максимально близко от распределителя к кондиционеру. Следует позаботиться о безопасности окружающих, прокладывая провода либо по глубокой выемке в стене, либо сконструировав защитный короб. Это не допустит доступ к голым незащищенным проводам посторонних людей. Кабель закрепляется с помощью специальных зажимов. Помимо защитной опции короб выполняет еще и эстетическую функцию – не позволяет чужому глазу заметить провода.

Корпус кондиционера оснащен цветными проводами, выведенными извне, которые подсоединяются к соответствующим клеммам.

Установку прибора лучше всего осуществлять во время проведения ремонтных работ. Суть состоит в том, то именно в это время монтажники обязаны штробить стену с целью укладки коммуникационных линий. В квартире агрегат размещают таким образом, чтобы охлажденный воздух равномерно распределялся по всему помещению.

Любого рода сплит – система сконструирована из двух блоков:

  1. внешнего (прикрепляется на стену снаружи)
  2. внутреннего (размещается в самом помещении)

Монтаж системы проводится в таком закономерном порядке:

  1. в стене необходимо сделать отверстие, через которое будет сливаться образовавшийся в процессе охлаждения воздуха конденсат
  2. внешний агрегат надежно закрепляется с помощью кронштейнов на уличной части дома
  3. внутренний блок устанавливается в квартире
  4. фреоновая магистраль соединяет обе части устройства между собой
  5. прокладка электропроводов
  6. следует осуществить вакуумирование трубы с фреоном при помощи помпы с целью снижения общей нагрузки на мотор, а также удаления лишнего воздуха из системы

Соединение и подключение межблочных кабелей кондиционера

Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

Розетка должна иметь заземление или дифференциальное реле;
Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства;
Кондиционер не размещают на одной линии с другими мощными приборами;
Запрещено запитывать прибор с розетки, если используется алюминиевая проводка

Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения;
Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии;
Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами.

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Подключение проводится согласно схемам на блоках, на которых указаны клеммные колодки, соответствующие межблочным кабелям. Неподключенные жилы кабеля требуется изолировать, чтобы они не соприкасались с токоведущими частями кондиционера.

Маркировка клемм для on/off моделей сплит-систем:

  • 1 – питание компрессора;
  • 2(N) – общая нейтраль;
  • 3 – четырехходовой клапан;
  • 4 – вентилятор внешнего блока;
  • (земля).

Маркировка клемм для инверторных моделей сплит-систем:

В некоторых китайских кондиционерах эконом-класса между блоками прокладывается отдельный провод для подключения температурного датчика.

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

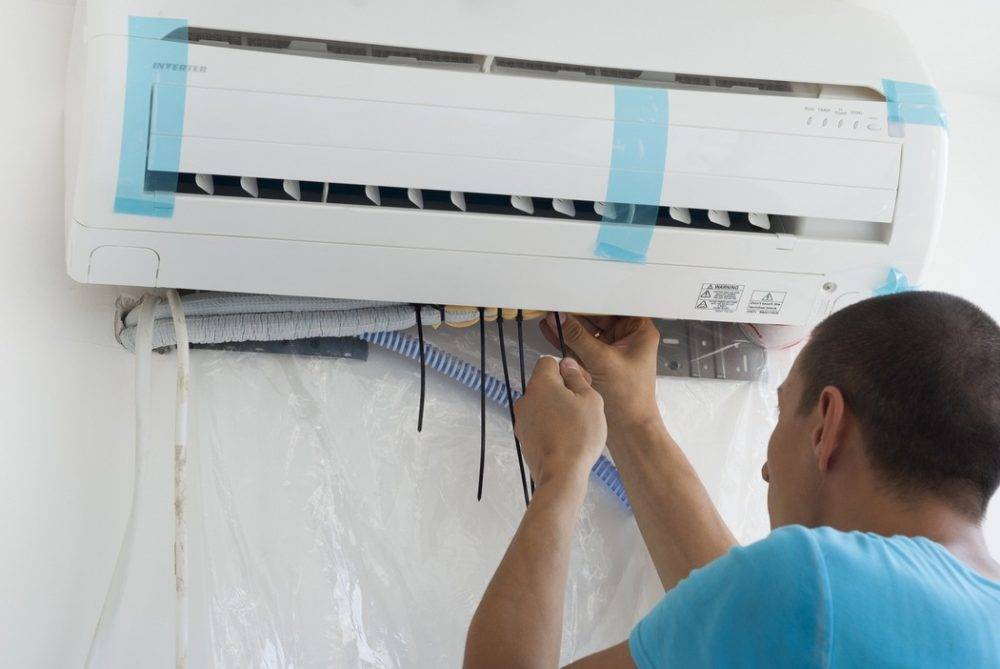

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

  1. Снимают декоративную панель с блока.
  2. Снимают защитную крышку с разъемов и фиксатор шнура.
  3. Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
  4. Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
  5. Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
  6. Фиксаторами хорошо закрепляют межблочный провод.
  7. Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

Нужен ли автоматический выключатель или УЗО

Защита электрических коммуникаций в зданиях от коротких замыканий и перегрузок осуществляется автоматическими выключателями. Безопасность для здоровья и жизни человека от возможной утечки тока осуществляет устройство защитного отключения (УЗО). Этот низковольтный аппарат не защищен от сверхтоков, поэтому его устанавливают совместно с автоматом. Также существуют дифференциальные автоматические выключатели, в состав которых входит УЗО и автомат.

Что рациональнее установить: дифавтомат или УЗО с автоматом? Итак, дифференциальный выключатель займет два модуль-места на щитке (более дорогие – одно), а УЗО и автомат – три. Для экономии места на распределительном щитке, безусловно, предпочтение отдается автоматическому выключателю.

Что касается электромонтажных работ, то дифавтомат установить несколько проще, чем увязать пару УЗО плюс автомат.

Неполадки в электрических сетях удобнее диагностировать при наличии УЗО. В этом случае каждое из устройств срабатывает независимо друг от друга. Дифференциальный выключатель не сможет выявить конкретную причину сбоя, так как показывает диагноз без срабатывания модулей. Здесь приходится анализировать каждый диагноз по отдельности.

Если говорить о ремонте, то в паре УЗО и автоматический выключатель производят замену одного вышедшего из строя элементов. Это гораздо экономнее, нежели менять дифавтомат полностью.

Установить УЗО с автоматом будет дешевле на 1000 руб., чем дифференциальный автоматический выключатель. Однако специалисты советуют при прокладке одной линии выбирать второй вариант, который наряду с надежностью экономит место на щитке. Розетка под бытовой кондиционер средней мощности также устанавливается с автоматом.

При подключении нескольких кондиционеров или других бытовых приборов – преимущество на стороне УЗО, которое обслуживает одновременно по 2-3 линии.

Подсоединение сплит-системы  к сети необходимо проводить внимательно и безошибочно. Если нет уверенности в знаниях электротехники и достаточного опыта, то следует обратиться к помощи профессионалов.

Схема работы кондиционера всё очень просто

Приветствую всех посетителей и читателей сайта «Кондиционерщик»! Сегодня я подробно расскажу о процессе «получения» холода из кондиционера – вы узнаете, как при этом изменяется давление и температура фреона. Вся суть заключается в том, что фреон при сжатии сильно нагревается, затем отдает тепло – это происходит во внешнем блоке. После этого хладагент поступает во внутренний блок, где расширяется и «забирает» тепло из помещения.

На рисунке представлена температура фреона: красным цветом – самое горячее состояние (примерно 65˚C), синим цветом – самое холодное состояние (примерно 2˚C).

Принцип работы сплит системы

В теплообмене участвует всего 4 элемента. За начальную точку возьмем компрессор, который обеспечивает циркуляцию хладагента между блоками:

  1. Компрессор «забирает» из внутреннего блока фреон в газообразном виде и сжимает его. Затем сильно нагретый фреон поступает в радиатор внешнего блока (конденсатор).
  2. Этот самый конденсатор отдает тепло на улицу при помощи вентилятора. Здесь хладагент переходит в жидкостное состояние.
  3. Далее фреон на своем пути встречает ТРВ (терморегулирующий вентиль). Он может быть в виде капиллярной трубки с маленьким внутренним сечением. Эта деталь создает сопротивление на пути движения хладагента. Таким образом, перед ТРВ сохраняется большое давление, а после него – давление снижается (фреон расширяется).
  4. Затем газ в охлажденном состоянии проходит через радиатор внутреннего блока (испаритель). При этом «забирается» тепло из комнаты – вентилятор внутреннего блока помогает в этом, создавая движение воздуха. Далее хладагент снова поступает в компрессор.

Процесс повторяется циклично.

Чтобы кондиционер работал на обогрев необходимо как бы поменять местами испаритель и конденсатор. Эту функцию в «сплитах» выполняет так называемый 4-х ходовой клапан. Он перенаправляет движение фреона в рассмотренной цепочке.

Для лучшего понимания устройства сплит-системы читайте соответствующую статью. И обязательно посмотрите видео, в котором очень хорошо продемонстрирован весь процесс охлаждения.

https://youtube.com/watch?v=xK3_QhbdE2g

Всем удачи! Подписывайтесь на новые статьи!

Общие рекомендации

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется  в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться.  Для этого следует:

  • внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
  • осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
  • протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
  • проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования  невозможно при наличии старой алюминиевой проводки  в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

  • распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
  • розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
  • прокладка провода идет только по горизонтали и по вертикали;
  • при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

  • между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
  • прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
  • от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

  • категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
  • не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет  2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Подбор комплектующих

Кабели

Первый вопрос, который вы должны задать себе перед монтажом линии — какой провод использовать? Обратите внимание на следующие параметры:

Тип сети

В современных новостройках заземление есть по умолчанию. Поэтому для прокладки основной и вспомогательной линии обычно используют трехжильный провод. И, к тому же, чаще всего приходится подключать трехфазный кондиционер;

Мощность кондиционера

В справочной литературе по электротехнике есть вся необходимая информация о подборе сечения кабелей в зависимости от мощности устройства. В среднем, для аппаратов мощностью до 3 кВт применяют провода 2 мм2, до 5 кВт — 2.5 мм2, от 7 кВт — 4 мм2. Это лишь общие указания, обязательно ориентируйтесь на справочную литературу при подборе сечения;

Условия эксплуатации

(function(w, d, n, s, t) {
w = w || [];
w.push(function() {
Ya.Context.AdvManager.render({
blockId: “R-A-910396-5”,
renderTo: “yandex_rtb_R-A-910396-5”,
async: true
});
});
t = d.getElementsByTagName(“script”);
s = d.createElement(“script”);
s.type = “text/javascript”;
s.src = “//an.yandex.ru/system/context.js”;
s.async = true;
t.parentNode.insertBefore(s, t);
})(this, this.document, “yandexContextAsyncCallbacks”);

Кабель должен выдерживать те условия, для которых он был куплен. Мы рекомендуем использовать провода типа ВВГ. У них есть различные модификации, в том числе негорючая и плоская. Кабели ВВГ долговечны и стоят приемлемо.

Розетка

Розетка, в которую будет подключаться вилка кондиционера, должна соответствовать ряду требований:

  • Заземление ОБЯЗАТЕЛЬНО. Либо можно использовать реле;

  • Должна подключаться к электросети ТОЛЬКО медными проводами. Провода из алюминия не подходят. Если розетка подключена с помощью алюминиевых проводов, их нужно заменить на медные;

  • Подключение к щитку должно осуществляться через автомат.

Большинство современных розеток (т.н. «евророзетки») соответствуют необходимым требованиям. Главное — правильно их подключить. Вы должны понимать, что по закону кондиционер должен подключать специалист с допуском. Иначе гарантия не будет распространяться на розетку. Поэтому, если вы не уверены в своих силах, лучше доверьте монтаж специалисту.

Как подключить кондиционер к электросети

На завершающей стадии установки производится подключение медных труб и к электросети по схеме. С последним дела обстоят намного проще, в нижней части внутреннего блока есть вывод, именно туда и вставляется дренаж.

После этого необходимо подключить медные трубы. Начинать работу нужно с внутреннего блока. На его боковой стене имеется два порта, один со штуцерами большого, а другой – маленького размера. Начинать можно с любого.

Весь процесс работы состоит в следующем:

С мест подключения медных труб нужно снять гайки.
Затем снимаются заглушки и проверяется ровность краев.
На трубы надеваются накидные гайки

Важно не перепутать направление резьбы.
Развальцовываются края труб и зажимаются в держателе.
Устанавливается вальцовщик и закручивается винт.
Заканчивать вальцевание следует после того, как цилиндр перестанет опускаться.
Развальцованный край проводится к выходу внутреннего блока и, с помощью накидной гайки, соединяется.
Таким же образом подключается и внешний блок.. Подключение кондиционера к электросети своими руками

Подключение кондиционера к электросети своими руками

Электросхема подключения кондиционера дома может быть только однофазной. Сделать это можно через розетку или с помощью провода, проведенного к электрощиту.

С помощью розетки

Для начала следует проложить кабель от испарителя к наружному модулю. Для этого:

  • Прокладывается провод для соединения блоков.
  • Проводится линия к электрощитку. Сюда входит кабель и автомат для защиты от перегруза.
  • Если устройства имеют среднюю мощность, значит, их можно подключить без такой линии. Делается это напрямую в розетку.

Как подобрать розетку

Она должна соответствовать следующим требованиям:

  • Иметь надежное заземление.
  • Соответствовать параметрам производителя кондиционера.
  • Все провода должны быть медные.
  • Розетка должна подключаться к щитку через автомат защиты.

Розетка для системы кондиционера

С помощью отдельного кабеля

Этот способ считается самым надежным и безопасным, особенно, если установить устройство защиты отключения, которое защитит систему от перепадов напряжения.

Требования для такого подключения:

  1. Обязательное наличие устройства или автомата защиты отключения.
  2. Все комплектующие должны быть медными.
  3. Диаметр проводов должен соответствовать размеру, установленному производителем.
  4. Для всей линии должно быть создано отдельное заземление.

Затем прокладываются все кабеля, и проверяется работа всех составляющих системы.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

Подбираем набор необходимого инструмента и нужные материалы.
Изучаем предложенные производителем схемы.
Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
Осуществляем проверку исправной работы всех составляющих изделия.

От конструкции изделия не зависит, откуда идет кабель подсоединения к розетке — от испарителя или внешнего модуля.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

  • приветствуется наличие дифференцированного реле или надежного заземления;
  • она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
  • если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
  • она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Если расстояние между системой и электрощитом до 10 м, то подойдет сечение в 1,5 мм2, когда расстояние больше, тогда и сечение увеличивается.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

Удаляем декоративную переднюю панель.
Демонтируем крышку защиты, фиксатор кабеля в нижней части.
Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
Надежно укрепляем провод на выходе из коробки.
Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

  1. Прямое подключение к розетке.
  2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний)

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

  • климатическим системам оконного типа;
  • любым при мощной электрической сети в жилом помещении;
  • временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

  • схему работы кондиционера;
  • общую схему подключения;
  • электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Не стоит рисковать! Если схемы для вас непонятны, не полагайтесь на волю случая. Обратитесь за помощью к профессионалу, который безопасно и в короткие сроки проведет качественную установку.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

  • старая проводка с использованием алюминиевой проволоки;
  • некачественное сечение проводов, которые могут не выдержать нагрузки;
  • отсутствие заземления и защиты от перепада напряжения;
  • критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

  • для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
  • медная проводка;
  • соответствие диаметра провода требованиям;
  • наличие заземления.

Медная проводка — обязательное требование для подключения прибора
