Монтаж проводки для ванной
Есть несколько способов монтажа линии питания розетки в ванную комнату.
- в коробе;
- в штробе;
- в гофре за гипсокартоном;
- в гофре над подвесным потолком.
Монтаж коробом
Выбор монтажа зависит от особенностей вашей квартиры. Например, монтаж коробом будет практичней, если ремонт уже сделан, а гипсовых стен и подвесного потолка нет, ясное дело, никто штробить стены не будет. Тогда берем самый маленький короб,― только чтобы два провода в нем помещалось. Аккуратно прибиваем его дюбелями от щитка, до условного отверстия в ванную. Где сделать это отверстие, нужно смотреть, чтобы вышло как можно ближе к месту монтажа розетки. В то же время, чтобы это не портило внешний вид коридора и ванной. Бывает так, что через стенку ванной можно выйти в общий коридор, пробурив небольшое сквозное отверстие. Тогда коробом или штробой, можно сделать монтаж вне квартиры, а завести уже ближе к щитку. Так в квартире интерьер не портится, а пыль остается снаружи.
Если так не получается, то делаем монтаж линии только внутри помещения.
Важно! Подключение проводов в щитке, производят лишь после полного окончания работы по монтажу. Иногда в пластиковых плинтусах есть скрытый короб ― это тоже неплохой вариант быстро и без порчи стен, подвести провода для розетки в ванной комнате
Иногда в пластиковых плинтусах есть скрытый короб ― это тоже неплохой вариант быстро и без порчи стен, подвести провода для розетки в ванной комнате.
Монтаж в штробе
Метод монтажа провода в штробу надежный, но требует частичной порчи стен. Такое, очень хорошо делать перед новым запланированным ремонтом. Проводка будет скрыта и надежно защищена. Делать штробу рекомендуется по наименьшему пути в ванную комнату. Нелишним будет заложить один лишний провод, на случай, если один из рабочих, по пути в ванную где-то передавиться.
Монтаж в пустотах гипсокартона
Это самый простой и легкий способ проложить линию к ванной. Для этого необходимо отмерить длину гофры от щитка до входа отверстия в ванную комнату, а потом отрезать нужную длину. Гофра необходима для защиты проводов от повреждения, а также возникновения пожаров. Помимо рабочих проводов, вместе с ними, желательно протянуть крепкую веревку. Это нужно на случай, если понадобиться впоследствии по этой линии провести дополнительные провода не только в ванную, но и в другую комнату, например, на кухню. Саму гофру, подвязываем на хомуты, прибитые к основному потолку. Если уж совсем лень заниматься хомутами, можно положить прямо на подвесной потолок, главное, чтобы он не провисал под тяжестью проводов. Опускаем на щиток и в ванной на розетку. Затем делаем аккуратно прибитым коробом или в штробе, как пожелаете.
Замена блока выключателей туалет ванна кухня в СПб — «Сити
Как происходит процесс замены данного выключателя? Помимо того что, как было показано выше, сам по себе данный узел электропроводки достаточно сложен, существует ещё один «подводный камень» в процессе его замены. И это ещё больше усложняет процесс замены данного выключателя. Дело в том, что данный выключатель, поставляется готовыми блоками. Однако очень часто найти точно такой же блок, который уже установлен, практически невозможно. А если существующий блок очень старый, то найти точно такой же современный, не просто сложно, а принципиально невозможно! Таким образом, при замене данного узла электропроводки приходится полностью вынимать старый блок вместе с основанием и ставить на его место новый вместе с новым основанием, поскольку сами основания так же являются не взаимозаменяемыми.
Что на что меняем и какие варианты замены существуют?
Вариант первый — заменить старый блок на новый блок. Такой вариант тоже имеет право на жизнь и часто применяется в нашей работе. Выбор здесь зависит исключительно от пожеланий заказчика. Однако, данный способ обладает некоторыми недостатками. Какими именно? Представьте, что через пару-тройку лет, вы решили сделать косметический ремонт, например, заменить обои или перекрасить стены. И данный выключатель перестал гармонировать с новыми обоями или с новым цветом стен, и у вас возникло вполне естественное желание его заменить. Однако, как вы уже знаете, его замена — процесс нелёгкий, требующий сложных работ, которые ко всему прочему испортят ваши новые обои около выключателя. Что можно сделать в такой ситуации?
Можно ли сделать так, чтобы в будущем процесс замены данного узла электропроводки не был столь трудоёмким и не требовал вырывания «с корнем» старого механизма, при замене его на новый? Оказывается, такой вариант существует! И именно такой вариант показан на приведенных ниже фотографиях. Происходит это следующим образом: старый блок вынимается вместе с основанием (тут уж никуда не деться), но вместо нового блока ставятся монтажные коробочки, предназначенные для установки выключателей и розеток. А уже в эти коробочки можно установить выключатель или розетку любого производителя и любой цветовой гаммы (зависит от вкусов и пожелания заказчика). Единственное условие — возможность установки данных выключателей и розеток под общую рамочку. Таким образом, при последующей замене данного узла электропроводки уже нет необходимости вырывать «с корнем» существующий механизм, а достаточно снять выключатель и розетку и установить в уже существующие коробочки новые выключатель и розетку, например, другого производителя, или другой цветовой гаммы.
Отличие американской системы канализации
Для начала следует знать, что система канализации в доме строго регламентирована огромным сводом правил и норм, то есть ее нельзя сделать «по своему» или «как мне удобно». Как в частных, так и в общественных строениях, прокладка труб канализации является отдельным видом работ, по завершении которого, необходимо вызвать специалиста, который проверит что все соответствует нормам и выдаст об этом письменное заключение. Только после такого заключения можно приступать к дальнейшим работам и сдавать строение в эксплуатацию.
Большая часть частного и коммерческого жилого фонда построена по типичным проектам. Именно поэтому, любой американец, войдя в чужой дом, всегда знает где находится туалет и даже где расположен выключатель. Всё по стандартам и по правилам. В Америке все канализационные трубы находятся в перестенках или под полом, в подвальном помещении. Никаких труб и стояков на видном месте быть не должно.
В спальных районах, частные дома не имеют общей системы канализации, а оборудованы септиками с полями фильтрации. Как правило, поля фильтрации расположены в заднем дворе или выводятся наружу и скрывают под проезжей частью. Эти поля фильтрации имеют свои фановые трубы, которые соединены в одну систему с ливневой канализацией на дороге. Это те самые ливневки, которые мы можем видеть в бордюрах проезжей части.
Главным отличием американской канализации является эжекторная система, то есть все нечистоты отводятся не самотеком, как у нас, а в прямом смысле высасываются в канализационный коллектор. Происходит это за счет специального устройства фановой трубы или принудительной подачей обычной воды в сливной коллектор. Вода под давлением создает разряжение в коллекторе и все отходы жизнедеятельности высасывает из унитаза, что создает характерный большой шум. Наша система канализации работает значительно тише.
А что там свежего в группе ВК СамЭлектрик.ру?
Подписывайся, и читай статью дальше:
Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток
Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.
Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.
6.Установка новой установочной коробки на старое место
Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:
Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.
Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.
Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер
Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.
8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго
9.Подключаем и устанавливаем сначала розетку
Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.
Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.
Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

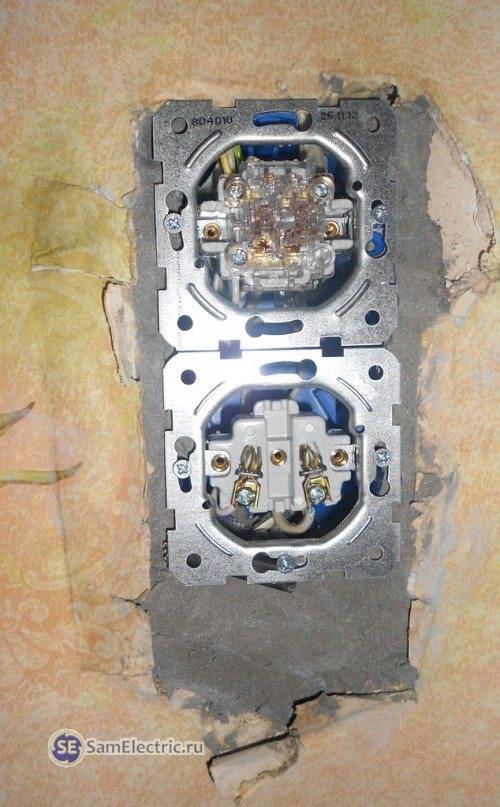

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.
Дело близится к концу. Несколько ловких движений…
11.Одеваем двойную рамку
И установка блока розетки с выключателем закончена!

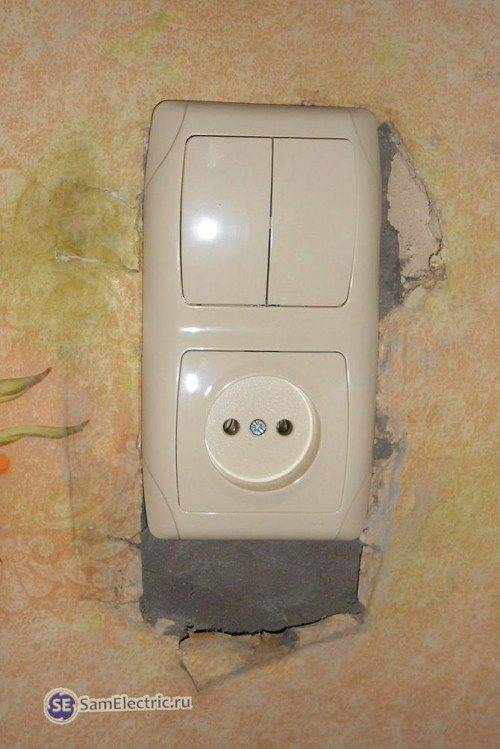

12.Блок розетка и выключатель на санузел установлен
Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…
Отличие американского унитаза от нашего
Для того чтобы прояснить этот вопрос, нужно отметить, что американские туалеты в общественных местах очень отличаются от туалетов в частных домах. Например, в частном доме можно встретить на вид такой же унитаз, как и у нас, с установленным на него сливным бачком. Внешнее отличие только в том, что у них на сливных бачках нет привычной нам кнопки, а вместо этого стоит специальная ручка, похожая на дверную, это и есть слив.
Нажимая на эту ручку, вода под давлением подается не только в чашу унитаза, но и в канализационную трубу за унитазом, там она создает разряжение и вытягивает за собой содержимое чаши прямо в сточную трубу. Затем подача воды в канализационную трубу прекращается и новая вода набирается только в бачок и в сам унитаз. В наших унитазах, вода из сливного бачка идет только в чашу, где она под собственным весом давит на гидрозатвор и выходит в канализационную трубу фактически самотеком.
Так же стоит отметить и конструктивные особенности сливной трубы. В наших домах, канализационная труба находится в нашей же туалетной комнате практически на уровне унитаза и в ней тоже постоянно стоит вода. В американских туалетах, канализационная труба от вашего унитаза расположена ниже уровня междуэтажного перекрытия, именно эта особенность и позволяет усиливать эффект эжектора и вытягивать содержимое унитаза с большой силой.
Разрыв канализационной трубы в наших многоквартирных дамах невозможно из-за отсутствия давления, а у американцев это явление достаточно частое. В плане гигиены, их система значительно лучше, поскольку нечистоты двигаются по трубам под давлением, с большой скоростью и с большим количеством воды, что сводит к минимуму степень засорения труб со временем. Но одновременно их система расходует значительно больше пресной воды для смыва.
О пылевлагозащищенных розетках со степенью защиты IP44
Розетки IP44 – это самые часто встречающиеся пылевлагозащищенные розетки для установки внутри помещений. Цифра «4», указанная на втором месте, соответствует защите механизма розетки от обрызгивания с разных сторон. Если на розетку попадут капли воды, то они не попадут внутрь розетки, и не более того.
Если розетку со степенью защиты IP44 или IP54 установить около крана, то возможна ситуация попадания на розетку не брызг, а струи воды. От воздействия струи воды розетка IP44 не защищена.
В этом случае неаккуратному или невезучему владельцу помещения придется уповать только на качество УЗО, которым защищена пылевлагозащищенная розетка IP44.
Примечание №1
. В ГОСТ 50571.11-96 и ПУЭ указано, что в ванной комнате нужно использовать пылевлагозащищенные электроприборы, но про пылевлагозащиту розеток нет ни слова. Это логично, зачем рисковать, проще просто установить розетки подальше от источников воды.
Примечание №2
. Для того, чтобы пылевлагозащищенные розетки сохранили заявленную производителем степень защиты, их еще нужно правильно и аккуратно смонтировать с полным соблюдением инструкции производителя.
Правила выбора выключателей для ванной
Если у вас не установлен общий выключатель ванна-туалет-кухня, а используется отдельный выключатель в помещении ванной, то такое устройство должно иметь специальную степень защиты, которое обозначается маркировкой «IP». Диапазон маркировки IP может быть от IP-00 (незащищённый от влаги) и IP-68 (максимальная защита от попадания влаги). В таких обозначениях, первая цифра обозначает степень защиты от мелких пылевых частиц, вторая цифра указывает на степень защиты от попадания влаги.
Если у вас установлен блок выключателей ванна-туалет-кухня за пределами ванной комнаты, то можно использовать выключатели со степенью IP-00, если устройство установлено непосредственно в помещении или на улице, то степень защиты должна быть максимально высокой.
Всем жаркий летний привет из Таганрога!
В моей новой статье рассмотрим вопросы замены блока розетки с двойным выключателем старого образца, который устанавливался раньше во всех панельных “хрущевских” домах. Замена будет проведена на новый блок выключателей с розеткой под одной рамкой.
Как обычно, будет много фотографий, схема подключения, рекомендации по монтажу и подключению этого устройства.
Как это чудо советского дизайна и технологии выглядит – показано на фото слева.
Такой блок состоит из одной розетки (естественно, без заземления) и двух или трёх клавиш выключателя. Выключатели включают свет в ванной, туалете, и кухне.
В принципе идея неплохая, но со временем всё это приходит в негодность, ведь эти выключатели используются в квартире гораздо чаще, чем все остальные, вместе взятые.
Подключение
Схема подключения выключателя зависит от его типа. На обратной стороне устройства есть схема его контактов. Как они подключаются к лампам, видно на рисунке.
Схема подключения трехклавишного выключателя
В распределительную коробку подводят провода питания: синий ноль (N) и коричневая фаза (L). К нулю подключены 3 провода от лампочек. Фаза идет на выключатель, где подключается к клемме (L). С контактов выключателя она расходится на лампочки, замыкая их цепи.
Выключатель всегда вставляется в разрыв фазного, а не нулевого провода.
Несмотря на то, что схема подключения проста, необходимо соблюдать следующую технологию монтажа выключателя:
- Обесточивание электросети путем отключения автоматического выключателя.
- Демонтаж старого выключателя: удаление кнопок, съем рамки, ослабление зажимных винтов, извлечение корпуса из подрозетника, освобождение проводов. На фазном проводе, отсоединяемом от клеммы (L), делается отметка. Предварительно индикатором напряжения проверяется наличие на нем фазы, поскольку провода могут быть перепутаны. Для этого временно подается напряжение. После прикосновения к фазному оголенному проводу индикатор должен засветиться. Затем питание снова отключается.
- Подключается новый выключатель согласно схеме, показанной на его обратной стороне. На ней указаны клеммы подключения фазы и трех остальных проводов. Зажимные винты предварительно немного выкручиваются для свободного входа проводов.
- Монтируется выключатель в подрозетник. Блок фиксируется зажимными винтами, после чего крепятся облицовка и клавиши.
- Проверяется правильность работы устройства путем поочередного нажатия клавиш.
В квартирах старого образца двухклавишные выключатели установлены для включения освещения в коридоре, туалете, ванной и на кухне (в разных комбинациях). Если проводов недостаточно, чтобы установить тройной блок, придется прокладывать их дополнительно.
Отдельные двойные и тройные выключатели можно установить для ванной комнаты и кухни больших размеров, где может быть несколько зон освещения.
Если устанавливается трехклавишный выключатель с розеткой, схема его подключения отличается незначительно от предыдущей. На рис. ниже изображены две разные конструкции трехклавишного выключателя (а – БВР3; б – БСУ3), где электрическая схема одинаковая (в). Питание на контактные зажимы (5) розетки подается через отдельную нулевую жилу и фазу, подключаемую с помощью перемычки от блока.
Схема блока трехклавишного выключателя с розеткой
Позицией 1 обозначен корпус, 2 – клавиши, 3 – винт, 4 – крышка, 6 – контакты выключателя.
Достоинства унитазов сифонного типа
- Приятный внешний вид, так как трубы скрыты в полу.
- Чаша унитаза американского типа заполняется практически на половину. Это предотвращает неудобства, вызванные лишними всплесками. Также во время каждого смыва вода охватывает всю площадь чаши, и это позволяет оставаться ей чистой.
- Бесшумная работа.
- Компактный размер. Туалет с вертикальным выпуском более компактный и отлично подходит для экономии пространства.
- Разнообразие моделей. Можно выбрать унитаз с декоративными элементами, подходящими под дизайн ванной.
- Сохранение чистоты чаши. Американский унитаз имеет так называемую двойную промывку, это означает, что они могут смывать различными уровнями воды в зависимости от типа отходов, как жидких, так и твердых. Эта функция отлично подходит для экономии воды, так как максимальное ее количество при единичном смыве — 11-22 л.
- Часто вместо обычного рычага — кнопка. Это делает внешний вид более привлекательным
Унитазы американского стандарта, несомненно, обладают массой преимуществ. К сожалению, их очень сложно найти в России и Европе, так как в этих странах немного другая система труб. Однако установить такой унитаз все же можно, но это будет стоить немалых денег.
Сифонный унитазы в России
Однако европейские унитазы часто имеют горизонтальный или «косой» выпуск, обусловленный европейскими нормативными актами, и у них отсутствует «сифонный» эффект высасывания содержимого из чаш унитазов. Ещё недавно считалось, что сифонирующие унитазы годятся только для помещений, в которых канализационная система «уходит в пол». Но в продаже уже появились разработки и изделия, доказывающие, что при определённых условиях возможно сделать унитаз сифонного типа с горизонтальным выпуском.
Под европейскими компакт-унитазами будем понимать унитазы, конструктивно приспособленные к разводке канализационной сети над межэтажными перекрытиями, в отличие от американских унитазов, приспособленных к разводке канализационной сети под перекрытиями. Благодаря последнему в американских унитазах для обеспечения качественного смыва содержимого чаши в канализационную сеть используется так называемый «сифонный» эффект, который в момент спуска легко высасывает из чаши унитаза всё содержимое и беспрепятственно отправляет его в канализацию. Американские сифонные унитазы были первыми унитазами со сравнительно хорошим качеством смыва.
В европейских же унитазах воронкообразного типа для транспортировки содержимого чаши унитаза в канализацию обычно формируется основной поток воды, вытекающий из смывного бачка таким образом, чтобы он проталкивал содержимое чаши в выпускной канал и далее в канализацию.
В европейских унитазах есть S-образные выпуски, которые ошибочно называют «сифонами». Однако высота конца выпускной трубы в таком унитазе находится примерно на уровне воды в чаше унитаза или немного выше. Поэтому сифонный эффект в момент спуска воды в таком унитазе не проявляется.
Он «обнулился» при переходе на европейскую систему разводки канализации над межэтажными перекрытиям, а выпускной канал выполняет только функцию гидрозатвора, предотвращающего проникновение газов из канализационной сети в жилое помещение. Необходимо отметить, что, попав в помещение, эти газы могут привести и к летальному исходу.
Правда, продавцы американских унитазов с сифонным эффектом смыва, продавая унитаз в Росии, могут за отдельную плату приподнять пол на 150–200 мм в туалетном помещении и решить проблему установки американских унитазов в помещениях с европейской системой разводки канализационных труб.
Специалисты южнокорейской фирмы SensPa умудрились создать линейку сифонных унитазов Serim с горизонтальным выпуском. Выпуск унитаза направлен не в пол, а в стену, и размещён на высоте 100 мм от поверхности пола.
сифонный унитаз Serim с горизонтальным выпуском
Виды устройств
Выключатель 3 клавишный с розеткой выпускается в широком ассортименте дизайнерских решений, есть возможность подобрать вариант, подходящий дизайну помещения, куда планируют подсоединить устройство. По критерию места размещения, для которого предназначен прибор, продукция делится на проходные виды, размещаемые в коридоре или на лестничной площадке, и предназначенные для управления люстрой и устройствами локальной подсветки, находящимися в одной комнате. Некоторые выключатели снабжены индикаторами, которые могут напоминать о горящем свете или показывать расположение светильника в темноте.
Устанавливаем розетки
Перед установкой розеток в ванной следует определиться, сколько всего их будет. Необходимо обеспечить каждого потребителя источником питания. Возможно монтирование двойных или тройных розеток. Это удобнее, чем устанавливать несколько одиночных. Далее нужно перейти к монтажу, который может осуществляться несколькими путями.
- Накладной тип установки. Предполагает монтаж влагозащитных розеток наружного типа, имеющих выступающий пластиковый корпус. Часто используется при прокладывании кабелей в пластиковых коробах. Выполняется с помощью саморезов, фиксирующих устройство на перегородку либо бетонную (кирпичную) стену.
- Скрытый тип установки. Применяется при проведении кабелей в гипсокартоне или штрабе. Если предполагается монтирование в гипсокартоне, следует проделать в нем отверстие по диаметру коробки под розетку. Затем нужно прижать ее к гипсокартону при помощи специальных винтов, после чего осуществить подключение проводов. Далее следует прикрепить розетку к коробке. При установке устройства в стене изначально нужно проделать кольцевую канавку, соответствующую по размеру коробке под розетку. После этого перфоратором или зубилом вырезается отверстие и в нем закрепляется коробка. Дальнейшая установка не отличается от предыдущего варианта.
- Монтирование внутри защитного кожуха. Согласно требованиям по безопасности, в ванной следует устанавливать розетки классом влагозащиты не ниже IP4. Но при необходимости данное требование можно и обойти. Поможет в этом расположение устройства внутри корпуса электрощитка с классом защиты от воды IP4. Использовать такую конструкцию следует в двух случаях:
- нет возможности приобрести влагозащитные розетки;
- есть необходимость установить внутри щитка выключатель встраиваемой подсветки или блок управления теплым полом.
- Сначала нужно выполнить крепеж щитка к стене посредством дюбель-гвоздей, после чего завести внутрь конец кабеля и подключить к контактной колодке при помощи соответствующих клемм. Закрепить розетку в корпусе щитка помогут монтажные скобы.
Влагозащищенные розетки являются устройствами, без которых сложно обойтись в современной жизни. Они позволяют без проблем пользоваться стиральной машинкой, нагревать воду при помощи бойлера или сушить волосы феном. Такие розетки отличаются большим разнообразием и требуют определенных условий размещения. При соблюдении необходимых мер безопасности пользоваться розетками с влагозащитой будет одно удовольствие.
