Выбивает пробки при включении стиральной машины: ищем причину в проводке
Из-за системы электропитания автомат УЗО выбивает в следующих случаях:
- Когда УЗО низкокачественное, малой емкости или неправильно отрегулированное. Это самый распространенный вариант, возможен при включении любой функции стиральной машинки, даже при сливе воды. Чтобы забыть о проблеме, достаточно отрегулировать или заменить сам автомат. (См. также: Как выбрать автомат (УЗО) для стиральной машины?)
- Повышенная нагрузка на счетчик. При включении машины необходимо отключать другие мощные электроприборы, например, микроволновку или электроплиту.
- Нарушение целостности электропроводки или розетки. Для их проверки нужно подключить электроприбор такой же мощности. Когда повторно вылетает автомат УЗО, значит, причина в проводке.
Регулировку или замену УЗО должны проводить специалисты. Иначе самовольное вмешательство в автомат, счетчик или пробки чревато перегревом электросети и воспламенением.
Замыкание на двигателе
При длительной эксплуатации стиральной машины от старости может замкнуть проводка двигателя. К замыканию также может привести и попадание внутрь корпуса или на его разъемы воды при протечке шланга или бака стиральной машины. Такая неисправность может возникнуть в любой момент эксплуатации стиральной машины. Для установления исправности двигателя необходимо поочередно прозвонить все контакты и корпус на предмет утечки тока. В случае обнаружения неисправности, двигатель нуждается в ремонте или замене. Обязательно необходимо установить место утечки воды и устранить эту неисправность. Автомат может выбивать вследствие износа щеток двигателя. Ламели якоря мотора могут замкнуть на пришедшие в негодность щетки и выбить УЗО, автомат либо пробки. Для устранения неисправности достаточно заменить щетки. Для замены неисправного двигателя необходимо снять заднюю стенку и открутить винты, при помощи которых он крепится к корпусу стиральной машины и отключить проводку, идущую к мотору. Для установки нового двигателя необходимо повторить выполнение действий в обратном порядке.
Если в целом двигатель исправен, но пришли в негодность щетки, их замену необходимо проводить при снятом и отключенном моторе. Демонтировать старые щетки можно, если снять контакт с проводов их клейм
Важно запомнить расположение сточенного угла щеток – новые должны быть установлены в аналогичном положении. После того как щетки будут установлены, нужно вручную прокрутить шкив двигателя и послушать как он работает
Если щетки установлены правильно, двигатель не должен сильно шуметь.
Виноват мотор или ТЭН
Нередко отключается УЗО из-за неисправного ТЭНа. Стиральные нагреватели часто выходят из строя, так как большинству россиянам приходится мириться с жесткой водой. Присутствующие в жидкости тяжелые примеси и вещества оседают на «спирали» толстым слоем накипи, которая препятствует нормальному теплообмену и приводит к поломке нагревательного элемента.
Иногда нагреватель ломается из-за неисправной помпы. Такое происходит, если дренажный насос не выключается, а без остановки откачивает воду из барабана. Управляющая плата теряет контакт с прибором, повинуется сигналам прессостата и дает команду на заполнение бака. Получается, что в машинку поступает холодная вода, которая не успевает нагреться – о чем свидетельствует датчик температуры. Модуль фиксирует отсутствие нагрева и заставляет ТЭН постоянно работать. Нагревательному элементу без «передышки» функционировать нельзя – он перегревается, вырабатывает ресурс и выходит из строя.
Диагностика и ремонт ТЭНа проходит так:
- берем мультиметр и задаем значение в 200;
- снимаем заднюю панель корпуса;
- убираем приводной ремень (если на машинке ременная передача);
- находим ТЭН, расположенный под барабаном;
- цепляем щупы мультиметра к контактам ТЭНа;
- оцениваем результат (в норме сопротивление составляет 15-45 Ом, если больше или меньше – нужна замена).
Неисправный ТЭН снимается просто: выкручиваются два удерживающие болта, нагреватель раскачивается и достается с посадочного места. Главное, приобрести на замену оригинальную запчасть, подходящую по серийному номеру. Иначе деталь не «сядет» или быстро сломается.
Также машинка Бош выбивает автомат при неисправном двигателе. Однако диагностику и ремонт мотора в домашних условиях провести сложно. Куда безопаснее, дешевле и надежнее сразу обратиться в сервисный центр за профессиональной помощью.
Интересное:
- Стиральная машина выбивает автомат или пробки
- Стиральная машина отключилась при стирке и больше не…
- Почему не работает стиральная машина
- Стиральная машина LG при включении выбивает автомат
- Стиральная машинка Аристон не включается — причины
- Стиральная машина Indesit не включается
Комментарии читателей
Поделитесь своим мнением — оставьте комментарий
Проверьте проводку
Причинами срабатывания УЗО могут быть замыкания на плате управления, внутренней проводке или внешнем кабеле питания. Автомат может уйти в защиту и при неисправной розетке. Как правило, при включении стиральной машины выбивает УЗО сразу после подключения техники в розетку.
Кнопка включения
Неисправность платы управления стиральной машины – одна из причин отключения автомата. За время эксплуатации покрытие элементов панели окисляется и прогорает. Кнопка включения может вызвать короткое замыкание из-за износившихся контактов или попадания влаги.
Проверить состояние элементов можно самостоятельно. Для этого возьмите мультиметр и прозвоните все контакты, ведущие к кнопке питания. Если устройство показывает короткое замыкание, то причина отключения электричества найдена. Кнопку питания необходимо заменить и дополнительно пропаять ее контакты.
Розетка
Стиральная машина – мощное по энергопотреблению устройство (от 2 кВт). Идеальный вариант для эксплуатации – это использование специальной влагозащищенной розетки с отдельным автоматом. Следует избегать использования одной розетки на несколько бытовых приборов, а также подключение к электропитанию через удлинители.
Перед тем как начинать искать неисправности внутри бытовой техники стоит проверить работоспособность розетки. Проблемы могут быть две:
- Неисправность контактов, вызывающее замыкание.
- Большая нагрузка на сеть электропитания.
Перед включением стиральной машины убедитесь, что автомат срабатывает не из-за перегрузки. Возможно, при запуске стирки используются другие мощные электроприборы, например, чайник или обогреватель. Эта проблема особенно актуальна в старых домах. Отключите все устройства и запустите стиральную машину. Если автомат по-прежнему отключается, то нужно искать причину дальше.
Андрей Б.
электрик
Попробуйте подключить в розетку другой мощный бытовой прибор. Лучше всего электрочайник. Выбило пробки? В таком случае нужно вызвать электрика для проверки проводки. Убедитесь в исправности самой стиральной машины: подключите кабель питания в другую розетку. Если в устройстве нет неисправностей автомат не должен уходить в защиту.
Проводка
Следующей причиной отключения автоматов в квартире может быть неисправность внутренней разводки кабелей в бытовой технике
При осмотре проводки в стиральной машине обращаем вниманием на:
- Состояние соединительных клемм элементов и их особенности.
- Плотность крепления проводки с элементами устройства (ТЭНом, двигателем).
- Изоляцию всех проводов внутри устройства.
- Имеются ли следы попадания влаги на контакты или провода.
Прозвонив мультиметром кабели, можно определить источники замыкания
Обращайте внимание на места соединения проводки и ее изоляцию. Причинами неисправности электроцепи могут быть ослабленные крепления внутренних кабелей или их постоянное трение о корпус устройства, а также короткое замыкание. Визуально проверьте состояние проводки
На соединениях не должно быть влаги
Визуально проверьте состояние проводки. На соединениях не должно быть влаги
При коротком замыкании проводка может сгореть, поэтому обращайте внимание на следы нагара (оплавления) и нарушения изоляции. Поврежденный участок кабеля нужно спаять. Заизолируйте место соединения и проверьте другие контакты, места креплений
Заизолируйте место соединения и проверьте другие контакты, места креплений.
Щиток
Причина, из-за которой стиральная машина выбивает автомат, может крыться в самом УЗО. На практике это связано с использованием защиты низкого качества или несоответствующей техническим параметрам. Автомат в этом случае разрывает цепь в результате ложного срабатывания, которое может произойти даже при небольшой нагрузке. Например, на середине цикла стирки или отжиме.
Автоматическая защита от поражения током устанавливается в щитке. Убедитесь в том, что УЗО соответствует требованиям. Для стиральной машины выбирают автомат на 10-16 А с током утечки 30 мА (в новых домах достаточно 10 мА).
Без навыков в работе с электрическими цепями не стоит самостоятельно производить ремонт или замену УЗО. Обратитесь к специалисту, который проведет диагностику автомата, розеток и проводки.
Неисправная розетка
Электрические розетки могут быть повреждены из-за трещин или перегрева. Не откладывайте ремонт поврежденных розеток, они потенциально опасны для жизни, а ремонт их не является сложной или дорогой задачей. При условии, что вы хоть немного разбираетесь в электротехнике, это достаточно простая работа.
- Отключите электроэнергию в квартире на распределительном щите.
- Отверните болт, снимите пластиковый щиток. Убедитесь, что все ваши подключения аккуратно вставлены в правильные клеммы и надежно закреплены.
- Прижмите лицевую панель к задней части корпуса. Убедитесь, что кабели не перекручены и аккуратно сидят внутри коробки, чтобы они не защемились, когда вы прикручиваете лицевую панель.
- Выровняйте лицевую панель и закрепите ее с помощью крепежных винтов. Убедитесь, что лицевая панель выровнена при затягивании винтов.
- Поместите уровень сверху, поочередно затягивая винты, если у вас нет хорошего «глаза» для проверки уровня.
Установите лицевую панель гнезда на место
Поломки машины
Причины могут быть не только извне, но и внутри бытовой техники. Часто ответом на вопрос, почему выбивает в квартире пробки, является банальная неисправность розетки, вилки машины или шнура. Если не в порядке розетка, вычислить неисправность можно просто: попробовать включить в нее другой прибор — мощность должна быть 2000-2500 Вт. Если и в этом случае выбивает, требуется ремонт, вполне возможно, что просто расшатались контакты. Для проверки шнура специалист прозвонить все три провода, что имеются в сетевом кабеле. Обычно кабель портится от перекручивания, перегибов и прочих механических повреждений.
Другие нарушения связаны, как правило, с неисправностями в самой технике. И если все внешние неприятности исключены, ни в коем случае не надо запускать заново машину, напротив, ее нужно выключить и пригласить для ремонта мастера.
Шаг №3 — Освещение
Лучше начать с освещения. В какой-нибудь люстре запросто может оказаться закоротивший патрон.
В светодиодных светильниках зачастую повреждается трансформаторный блок питания на 12V.
При повторной сработке автомата выкручиваете все лампочки в неисправном светильнике и осматриваете его более детально. Если починить сами не в силах, в крайнем случае можете отключить данную люстру и подать напряжение в остальные комнаты.
Когда при включении света ничего не выбило, переходите к более сложному и мощному оборудованию.
Ошибка!
Обратите внимание – в аварийной ситуации, оставшиеся приборы не рекомендуется включать под напряжение, путем “втыкания” их вилки в розетку.
Такой запуск в работу неисправного оборудования плохо закончится как для розетки, так и для вас.
Посмотрите, что происходит в автомате при его срабатывании от короткого замыкания в отходящей линии.
А теперь представьте, что вы все это дело замыкаете через розетку, которая не имеет ни дугогасительных камер, ни других защитных элементов.
Поэтому, чтобы все сделать максимально безопасно, заново выключаете автомат в щитовой, без напряжения засовываете вилку от прибора в розетку, и только потом опять включаете автомат.
Последовательно проделываете такую операцию со всем ранее отключенным эл.оборудованием. На неисправном приборе выключатель у вас опять сработает и выбьет.
Так вы и узнаете изначальную причину аварийного отключения.
Типичные неисправности
Если вы поняли, что причина перебоев работы сети связана с прибором, можно провести более глубокую его диагностику и устранить неисправность. Самостоятельно это можно делать, если вы уверены в своих навыках работы с электроприборами и соблюдаете все правила безопасности.
Повреждение штепсельной вилки — шнура питания
Очень часто помогает и обыкновенная чистка штырей вилки. Поиск иной поломки стоит начать с диагностики проводов. Для этого нужен мультиметр. После обнаружения поврежденного участка, силовой шнур заменяют.
Порядок действий:
- Отключите машинку от сети.
- Из барабана с помощью шланга слейте остатки воды.
- Снимите заднюю панель.
- Открутите крепежный винт и выньте сетевой фильтр.
- Надавливая на защелки, выньте пластиковый стопор.
- Аккуратно отодвиньте провода, отключите фильтр сетевых помех.
- Извлеките поврежденный сетевой шнур, на его место установите новый.
После установки нового провода, все описанные действия нужно повторить в обратном порядке, аккуратно собирая машинку в первоначальный вид.
Короткое замыкание ТЭНа
Тэн может повредиться или перегреться из-за оседающей на металле накипи, которая вызывает короткое замыкание элемента. Проверить работу этой части машинки можно мультиметром. Отсоединенный кабель электропитания должен показывать сопротивление 20–50 Ом при максимальной отметке в 200 Ом.
Проверьте замыкание на корпусе нагревателя. Для этого мультиметром проверьте показатели у всех выходов и болтов заземления. Если прибор показывает хотя бы минимальную активность это может быть замыкание.
Для замены ТЭНа:
- В зависимости от расположения детали, снимите либо заднюю панель, либо блок управления и переднюю крышку.
- Открутите гайку заземляющего болта на 5—6 оборотов.
- Нагревательный элемент аккуратно извлеките из машинки.
Теперь нужно или починить родной ТЭН или купить новый. Действуйте аккуратно, не пережимая гайку, чтобы нагреватель не вывалился из бака. Чтоб избежать скопления накипи на деталях, проводите чистку металлических деталей машинки специальными средствами раз в месяц.
Неисправен сетевой фильтр
Сетевой фильтр в машинке призван стабилизировать напряжение при работе прибора. При резких колебаниях напряжения в сети, он может просто перегореть. При замыкании на нем можно увидеть оплавленные участки.
В этом случае замене подлежит фильтр и шнур для его подключения. Эту работу лучше доверить ремонтникам, поскольку грамотное подключение проводов обеспечит безопасную работу машинки.
Сломался двигатель
Двигатель может «полететь» из-за долгой и частой эксплуатации стиралки либо протечек бака и сливного шланга. Чтобы выявить поломку, нужно прозванивать всю поверхность машинки и электропроводку самого двигателя.
Неисправен фильтр помех
Этот фильтр стоит в самом начале электроцепи. Для его извлечения нужно пользоваться перемычками фазы «земля». Неисправность в работе фильтра помех будет видно невооруженным глазом по оплавленным контактам.
Неисправны контакты и кнопки управления
Если при диагностике мультиметром выяснились проблемы в кнопке управления или контактов, их придется полностью заменить на новые. Для этого нужно разобрать панель управления и аккуратно установить новую кнопку. Главное – правильно подключить все проводки.
Нарушенные и перетертые электропровода
Еще одна причина, по которой может срабатывать защитный аппарат при работе машинки – повреждения на ее электропроводах. Они видны при осмотре. Если видны оплавления, порезы, потертости или разрывы, эти дефекты нужно устранить при помощи пайки или полной замены провода. При самостоятельном ремонте помните о повторной изоляции.
Любые сбои в работе стиральных машин и других электроприборов могут свидетельствовать о серьезных проблемах с проводкой и напряжением в квартире. Чем раньше будет выявлена причина, тем меньше шанс, что они приведут к серьезным последствиям.
Причины неполадок в стиральной машине
Если проведён осмотр электропроводки и в ней устранены обнаруженные неисправности, но УЗО по-прежнему срабатывает, значит неполадки возникли в машине.
Чтобы приступить к осмотру устройства, с него сливают всю воду, отключают от сети. Это делается для предотвращения травм от электричества и вращающихся узлов стиральной машины.
Причины, приводящие к срабатыванию УЗО:
- неисправность штепсельного соединителя на питающем проводе;
- замыкание элемента, нагревающего воду (ТЭН);
- «коротит» сетевой фильтр;
- поломка двигателя;
- сгорел фильтр помех;
- сломана кнопка управления;
- повреждение проводки внутри стиральной машины.
Перекрываете кран подачи воды после стирки?
О-да!Нет.
Повреждение питающего шнура, штепсельной вилки
Осмотр нужно начинать с провода и штепсельной вилки, соединяющих стиральную машину с электросетью квартиры. Электрический шнур очень часто подвергается перехлёстам, натяжениям, пережатиям. Повреждение провода проверяют с помощью мультиметра.
Чтобы заменить электрический шнур, выполняются следующие действия:
- стиральная машина отключается от сети питания, перекрывается вентиль на подачу воды;
- с устройства сливается оставшаяся вода;
- откручивается и убирается панель;
- произвести извлечение сетевого фильтра;
- прижимаются защёлки, снимается пластмассовый стопор;
- шнур отсоединить от клейм и извлечь из устройства.

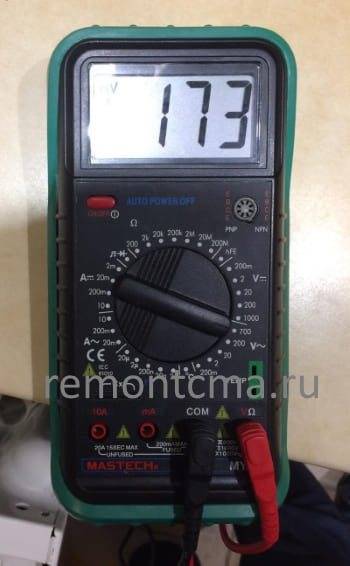

Мультиметр
Установка нового шнура осуществляется, выполняя действия в обратном порядке.
ТЭН – замыкание или утечка тока
Водопроводная вода не лучшего качества, также при стирке применяются химические средства, всё это приводит к образованию накипи и наслоений на ТЭНе. Нарушается процесс теплопередачи, происходит перегрев нагревательного элемента, он замыкает. В результате срабатывает УЗО.
Нагреватель воды стиральной машины
Проверяют нагреватель, измеряя сопротивление мультиметром. Для этого нужно отсоединить провода от контактов на ТЭНе, установить предел на приборе 200 Ом. Нормальное показатели сопротивления 20-50 Ом.
Действия при замене нагревательного элемента:
- снимается задняя панель. Если нагреватель воды расположен спереди бака, то производится демонтаж панели управления, потом передней крышки;
- выкручивается гайка на болте заземления (6 оборотов), он утапливается внутрь;
- отвёрткой поддевается нагреватель и извлекается;
- производится установка нового нагревательного элемента.
Мнение эксперта
Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.
Задать вопрос
ВАЖНО: меняя ТЭН, гайку сильно не затягивают, чтобы не произошло его выдавливание из бачка, во время работы
Неисправность сетевого фильтра
сетевой фильтр сма
Данный элемент предназначен для стабилизации электрического напряжения. Его скачки в сети способствуют поломке сетевого фильтра, из-за чего срабатывает УЗО. Фильтр следует заменить.
Мнение эксперта
Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.
Задать вопрос
Неисправность элемента можно определить по его оплавленным контактам или с помощью мультиметра, прозвонив провода входа и выхода.
Некоторые модели стиральных машин имеют сетевой фильтр, встроенный в электропровод. В этом случае заменяется весь шнур.
Двигатель
Двигатель может выйти из строя в процессе длительного использования или при протечке бачка, шланга. Чтобы обнаружить неисправность, необходимо прозвонить с помощью специального прибора двигатель и корпус машины.
При поломке мотор меняют на новый или ремонтируют. То место, где обнаружена протечка осматривают и восстанавлювают.
УЗО может срабатывать, если изношены щётки на двигателе. Тогда нужно отсоединить провода с клемм, извлечь старый элемент. Установив новые щётки, руками прокрутить шкив двигателя, при этом не должно быть громкого шума.
Асинхронный моторо СМА
Контакты и кнопки управления
Если стиральная машина эксплуатируется давно, то износ и окисление контактов можно будет заметить при визуальном осмотре. С помощью мультиметра необходимо прозвонить всю проводку, разъёмы агрегата.
Чтобы заменить повреждённую кнопку, нужно отсоединить панель и электропроводку. Извлечь вышедшую из строя, установить исправную.
Нарушенные и перетёртые электропровода
В местах соприкосновения проводки с деталями машины часто возникают потёртости. Это происходит из-за вибрации в процессе работы. Замыкание на корпус становится причиной срабатывания УЗО.
Потёртости обнаруживаются визуальным осмотром: на изоляции виден нагар, оплавления, потемнения. Повреждённые места спаиваются и заново изолируются.
Вы стираете обувь в машине?
О-да!Нет
Ситуации, когда холодильник выбивает автомат, но поломки нет
- При включении нового холодильника в сеть. В данном случае проблема могла возникнуть в электропроводке, использовании неисправных устройств защиты электросети или из-за ошибок в проектировании электрощита. Например, очень часто старые советские электрощиты не рассчитаны на то количество электроприборов, которые мы используем сейчас. В результате, новый дополнительный прибор служит причиной перегрузки электросети. В этой ситуации необходимо обратиться за помощью к электрику.
- Одновременное включение нескольких мощных электроприборов. Работающий фен, нагревающий воду бойлер, включенный утюг, закипающий чайник выдержит не всякий автомат. В этой ситуации запуска мотора холодильника будет вполне достаточно для того, чтобы обесточить квартиру. Однако если прежде электросеть выдерживала подобную нагрузку, тогда, несомненно, стоит бить тревогу!
- Неисправность в вилке или шнуре холодильника. Иногда она может быть видна без вскрытия вилки, например, если она оплавилась или почернела. В иных случаях понадобится ее вскрытие и при обнаружении поломки – замены. Все эти процедуры лучше доверить электрику.
- Неисправность в розетке, куда подключен холодильник. Чтобы убедиться, что это так попробуйте включить в нее другой электроприбор, например, не менее «прожорливые», чем холодильник, чайник или утюг. Если автомат снова выбьет, то проблема определенно в розетке.
Если же данный холодильник установлен у вас уже давно, при осмотре его вилки и шнура не было обнаружено никаких дефектов, розетка работает исправно, а сеть не перегружена количеством подключенных приборов, то, скорее всего, ваш холодильник нуждается в профессиональной диагностике и ремонте.
Чтобы окончательно убедиться, что проблема действительно кроется в холодильнике, попробуйте отключить в доме все электроприборы и погасить свет. Если при таких условиях снова выбьет автомат, то проблема – точно в холодильнике.
Что такое УЗО?
УЗО или устройство (агрегат, прибор) защитного отключения электричества. Небольшой по размеру, он предназначен для автоматической генерации запрета на подачу тока к включённому агрегату, если определит, что где-то на линии образовалась утечка электричества.
Обеспечение работы такого устройства происходит за счёт наличия в нём:
трансформатора;
узла, выполняющего разрыв цепи;
элемента, ответственного за диагностику состояния сетевого напряжения.
Приборы, сошедшие с конвейера в недавнее время, модернизированы за счёт встроенного механизма электромагнитной отсечки.
