Почему поднимается давление в котле отопления

Если нет расширительного бака

Расширительный бак для домашней отопительной сети является вторым самым важным элементом (после котла). Вода, при изменении температуры, изменяется в объеме. Объем внутри контура всегда постоянный, поэтому дополнительно в схему подключают расширительный бак, куда может быть отведен лишний теплоноситель, т.е. выполняет функцию компенсатора. Следовательно, РБ – устройство-предохранитель, которое предотвращает аварийные ситуации – повышение напора, разгерметизацию труб и др.

Применение котельного оборудования без расширительного бака крайне не рекомендовано.

Для стабильной работы давление РБ должно соответствовать системе по объему, т.к. при замене радиаторов на трубы, объем теплоносителя должен быть увеличен. В то же время слишком большой РБ не будет поддерживать рабочее давление в контуре.

Стандартным является расширительный бак, рассчитанный на 120 литров теплоносителя в контуре (типичная двухкомнатная квартира). Если бак слишком мал, то сброс воды при нагреве и расширении объема будет осуществляться через предохранительный клапан. При отключении котла, когда температура жидкости уменьшится, запуск котла будет невозможен, т.к. объем ее, и, следовательно, напор будет недостаточен. В таких случаях необходима дополнительная подпитка сети.

https://youtube.com/watch?v=tgwLKEVRgYk%3F

Рабочее давление в системе отопления причины падения и роста

Современные газовые котлы и прагматичное стремление теплоэнергетики к прогрессивным решениям вопросов отопления в частном домовладении, квартире всё чаще ведут к использованию закрытых отопительных систем с принудительной циркуляцией теплоносителя. Замкнутый контур круговорота жидкости позволяет увеличить рабочее давление системы и тем самым повысить её безопасность ведь известно, что с возрастанием давления в жидкой среде поднимается температура её закипания. В частности, для воды характерны следующие соотношения: 1 атм. – 100 градусов, а 2 атм. – 120 градусов.

Контроль состояния жидкостного наполнения системы осуществляется измерительными приборами. Прежде всего, газовые котлы, оборудованные циркуляционным насосом и группой безопасности, предполагают наличие механического циферблата или электронного дисплея, отражающего показания датчиков температуры и давления, расположенных на выходном патрубке котла (подаче). Дополнительные манометры устанавливаются на распределительных коллекторах, отвечающих за подачу теплоносителя в различные части (этажи) строения. Без показаний вспомогательных манометров не обходятся системы включающие бойлеры косвенного или комбинированного нагрева воды, а также сложные системы, использующие высокотемпературный контур – радиаторное отопление и низкотемпературный – тёплые полы .

Оптимальное значение для частного дома или коттеджа

Любой котел работает при определенных настройках системы, в частности, необходимо правильно рассчитать давление воды. На это значение влияют этажность здания, тип системы, количество радиаторов и общая длина труб. Обычно для частного дома уровень давления составляет 1,5-2 атм, но для многоквартирного пятиэтажного такое значение 2-4 атм, а для десятиэтажного – 5-7 атм. Для более высоких построек уровень давления составляет 7-10 атм, максимальное значение достигается в теплотрассах, тут оно равно 12 атм.

Для радиаторов, которые работают на разной высоте и достаточно приличном расстоянии от котла, требует постоянная корректировка давления. При этом для снижения применяются специальные регуляторы, для повышения – насосы. Но регулятор должен быть всегда исправен, в противном случае на отдельных участках будут наблюдаться резкие колебания, падения температуры теплоносителя. Корректировку системы необходимо проводить так, чтобы запорная арматура никогда не была перекрыта полностью.

Почему упало давление воды

Что влияет на показатели в контуре:

• Высота установки корпуса, как следствие — высота и длина труб.
• Воздействие жидкости на трубы и другие элементы.
• Конструкция магистральных путей.

Если в вашем доме установлено автономное отопление, тогда нормы зависят от:

• Модели котла, пути трубопровода.
• Места монтажа.
• Количества этажей в здании.
• Характеристик внешней трубы.

Далее мы рассмотрим причины, не связанные с установкой. Если прибор сбрасывает и не набирает давление, это может быть внутренняя поломка или внешние факторы.

Течь в системе

Вы доливаете теплоноситель в контур, но напор все равно низкий. Если батареи хорошо нагреваются, влага быстро испаряется, поэтому место протечки сложно обнаружить. Возьмите сухую салфетку и пройдитесь по всем стыкам труб, соединениям. Посмотрите, возможно, под радиаторами скапливаются лужицы.

Если течь не удалось обнаружить, используйте компрессор.

• Отключите радиаторы от отопительного устройства.
• Слейте всю жидкость.
• Подсоедините к кранам компрессор.
• Прокачайте контур воздухом.
• Вы услышите посторонний звук в тех местах, где есть повреждения.
• Для герметизации используйте сантехническую паклю или герметик.

Неправильно подобранный котел — мощность не соответствует установленным параметрам трубопровода. Поэтому постоянно падает и не держится давление.

Если значения быстро падают, причина может быть в расширительном баке. При этом вы каждую неделю заливаете теплоноситель, но его становится все меньше, хотя протечек не обнаружено. Также наблюдается сброс напора в смесителях.

Как набрать и повысить показатели:

• Перекройте вентили подачи воды.
• Полностью слейте воду из контура.
• Откройте штуцер на расширительном баке (РБ) и зафиксируйте цифры.
• Закачивайте насосом воздух, пока не выйдет вся вода.
• Стравите воздух и повторите действия. Следите, чтобы стрелка на манометре не превышала 1,3 бар.
• Откройте краны и залейте жидкость.

Если после процедуры упало и не поднимается давление, осмотрите мембрану на повреждения. При необходимости замените.

Неисправность теплообменника. После проверки труб и соединений нарушений не обнаружено? Осмотрите радиатор на повреждения. Большое скопление накипи на трубках приводит к частым промывкам реагентами. От этого материал быстро изнашивается, появляются трещины.

Битермический узел не подлежит ремонту из-за конструкции. Потребуется замена. Если установлен трубчатый радиатор, демонтируйте его. Свищи можно обнаружить по зеленым пятнам на поверхности. Просушите устройство, зачистите поврежденное место наждачкой. После проведите спайку паяльником или горелкой.

Проблемы с краном подпитки. При протечке кран приводит к постоянному падению напора. Как добавить теплоноситель в систему? Поможет только замена детали.

Неполадки трехходового клапана. В двухконтурных устройствах клапан служит для переключения потоков с отопления на горячее водоснабжение. Проведите чистку клапана, его работе может мешать накипь, мусор.

Завоздушенность. Определить, что в батареях появился воздушный карман, несложно. Это понятно по булькающим звукам там, где вода сталкивается с воздухом. Поступите так:

• Зафиксируйте значения манометра.
• Отключите технику.
• Установите емкость под кран Маевского и откройте его вентиль.

• Вы услышите, как пойдет воздух, может капать жидкость. Дождитесь, пока шипение прекратится.
• Включите воду и подавайте ее до тех пор, пока стрелка манометра не достигнет начального положения. Перекройте краны.
• Запустите котел и прислушайтесь к работе. Если снова слышны звуки, повторите процедуру.

Проблемы с газом в магистрали

Перебои с подачей топлива приводят к нарушениям нагрева и блокировке котла. По каким причинам случаются перебои:

• Засор газовой арматуры: фильтров, форсунок, шланга.
• Неисправность или засор клапана подачи газа.
• Утечка топлива. Перекройте вентили и вызывайте газовую службу.

Как видите, проблемы с работой котла возникают как по внутренним, так и внешним причинам. Если вам не удалось обнаружить место неполадки, вызывайте мастера. Он проведет диагностику системы и устранит поломку.

Наиболее востребованные модели настенных котлов Navien Ace

Самые надежные котлы Navien, о работе которых можно встретить только положительные отзывы, отличаются оптимальным соотношением цена-качество. Делятся они на две категории:

1. Ace ATMO. Традиционный котел с открытой камерой горения. Оборудован атмосферным отводом продуктов горения.
2. Ace TURBO. Усовершенствованный котел, оборудованный горелкой с турбонаддувом и специальной системой SMPS-контроля, который регулирует процесс сгорания газа.

Важно! Газовые котлы Navien Ace могут работать как в автоматическом, так и в ручном режиме, что позволяет более точно задать параметры работы котла и максимально исключить ошибки в работе

Почему падает давление в системе отопления, как его повысить

Самое распространённое и банальное основание падения давления — отключение электричества.

При частых отключениях решается она путём дополнительной установки альтернативного источника электроэнергии.

Если же отключение света происходит редко и лишь в аварийных ситуациях, то возникшая неприятность решится самостоятельно после его включения.

В случае отключения электричества рекомендуется проверить давление, которое показывает датчик. Нормальным его значением считается 2 атм., при более высоком возникает риск разгерметизации конструкции отопления. При подаче воды и включении питания это значение должно быть 1,5 атм.

Внимание! Длительное отключение питания может привести к разморозке радиаторов. Такая ситуация опасна дорогостоящим ремонтом и заменой большого количества оборудования

Течь в отопительной системе

Не менее распространённая проблема — появление течи. Она может себя проявить как в открытом, так и в труднодоступном месте. Найти её можно по характерному свисту, который создаётся выходящим воздухом, а также при обмазывании стыков и других проблемных мест мыльным раствором. О наличии микротрещины будут свидетельствовать появление мыльных пузырьков воздуха.

Фото 1. Течь в трубе системы отопления. Образование протечки может стать причиной понижения давления.

Течь может возникнуть внутри тёплого пола, когда случайным образом нарушается целостность одной из веток. Такую причину падения давления легко обнаружить по образовавшемуся мокрому пятну на напольном покрытии или появлении небольшого фонтана воды. Для устранения этой проблемы потребуется разобрать часть пола и установить в месте поломки специальную муфту. Такие ремонтные работы требуют особых навыков и опыта, из-за чего их рекомендуются выполнять только профессионалам.

Выход воздуха из расширительного бачка, но нет протечек

Спустя несколько месяцев после запуска отопительной системы, может начать снижаться давление и причиной тому — выход воздуха из расширительного бака. В верхней части этой конструкции находится ниппель, через который осуществляется постепенное стравливание воздуха. Его полный выпуск происходит лишь тогда, когда ёмкость бака полностью заполнится теплоносителем.

Для нормализации показателей принимаются меры по снижению попадания воздуха. Для этого потребуется:

Грамотное создание схемы отопления и введение по ней отопительной системы в эксплуатацию

Работу должен выполнять профессионал, обращая внимание на все соединения и элементы конструкции отопления. Допущенные на данном этапе ошибки требуют больших финансовых затрат и времени. Организация испытания системы перед её запуском

Для этого при помощи компрессора подаётся давление на 25% больше от оптимального. Если в течение получаса произойдёт его резкий скачок, это свидетельствует о наличии утечки или попадании большого количества воздуха.
Наполнение системы теплоносителем должно происходить медленно и с использованием холодной воды. Перед этим этапом следует открыть краны, предназначенные для спуска воды. По возможности также спускается воздух их радиаторов

Организация испытания системы перед её запуском. Для этого при помощи компрессора подаётся давление на 25% больше от оптимального. Если в течение получаса произойдёт его резкий скачок, это свидетельствует о наличии утечки или попадании большого количества воздуха.
Наполнение системы теплоносителем должно происходить медленно и с использованием холодной воды. Перед этим этапом следует открыть краны, предназначенные для спуска воды. По возможности также спускается воздух их радиаторов.

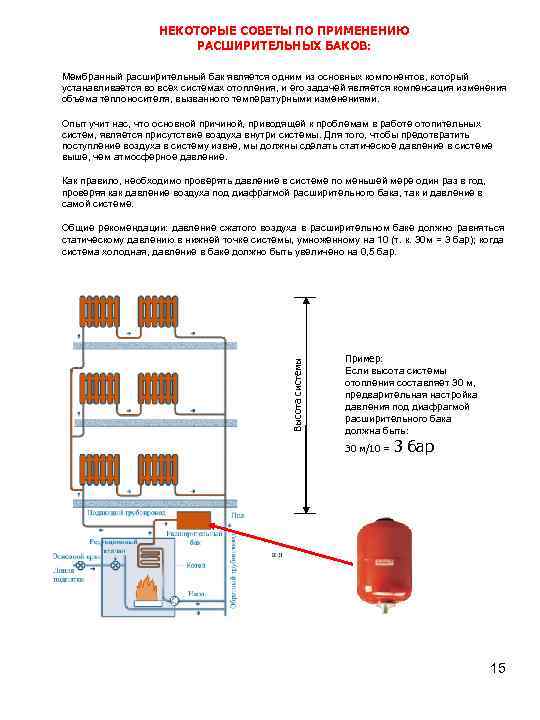

Фото 2. Нормы давления при разной степени заполненности расширительного бачка в отопительной системе.

Общие причины

• Протекание воды в тех местах, где пересекаются трубопроводы.
• Поражение труб ржавчиной.
• Допустимые ошибки во время монтажа и запуска отопительной системы.
• Деформация мембраны расширительного бочка.
• Появление микротрещин на теплообменнике.
• Нарушение автоматизированной работы котла.

Другие причины

Повышение давления также может произойти по таким причинам:

1. Закрытая запорная арматура. Как результат, давление на подаче теплового носителя увеличивается и включается защита котельного оборудования. Надо открыть все вентили.
2. Расширительная емкость находится тут же после насосного оборудования. Таким образом, давление мгновенно увеличивается, и почти тут же сбрасывается, при этом отмечаются его перепады. Эта ситуация может приводить к гидравлическим ударам в отопительном контуре. Чтобы избавиться от этой проблемы расширительную емкость необходимо установить на контур обратки — на участке с невысокой температурой теплового носителя. Насос устанавливается перед котельным оборудованием, после расширительной емкости.
3. Если находится фильтр грубой очистки, то его сетка может загрязниться. Как результат, увеличивается напор в трубопроводе. Уменьшить напор воды сможет помочь очистка сетчатого фильтра. Самый простой угольный фильтр нужно очищать раз в 5 лет. Промывные фильтры довольно дорогостоящие, но теплоноситель это оборудование очищает гораздо лучше.
4. Сбой автоматической системы котельного оборудования, поломка датчиков. Не все время можно определить, почему это произошло. Причиной является производственный брак, применение материалов плохого качества во время изготовления элементов управления, неправильный монтаж. Самому можно исправить поломку только зная код ошибки. Если в документации к оборудованию не находится этого кода и методов устранения неисправности, нужно обращаться в сервисную службу.

Правильная и продолжительная эксплуатация отопительной системы зависит от качественного монтажа, правильной работы оборудования, а также поддержки в системе нормального давления.

Как контролировать давление

Чтобы контролировать самому давление в системе отопления, требуется установка оборудования для контроля. Это манометры с трубкой Бурдона, их расчет монтажа производится по документам, которые регламентируют установку. Их способ работы довольно прост, в систему они устанавливаются с помощью трехходовых кранов, это обеспечивает продувку. Если приобрести для врезки эти краны, то их можно установить, даже не выключая всю систему. Это намного лучше и удобней.

Определение выбора мест установки включает такие основные позиции:

• если присутствуют грязевики, то манометры устанавливаются до и после них. Это необходимо включить в расчет комплектующих для отопительной системы;
• после и перед циркуляционными насосами;
• после и перед отопительным котлом. Если пользуетесь для отопления камином, то манометры не требуются;
• если используется регулятор, то в расчет нужно включить монтаж манометров после и до него;
• возле выхода от теплогенератора.

Вероятные поломки и работы по исправлению

через несколько лет дает сбои

Если вы видите, что происходят эти неисправности, то необходимо предпринять соответствующие меры, но сперва нужно определить, какая конкретно неисправность является причиной сбоев в системе. Разберем основные причины, которые встречаются в системах отопления:

• как правило, появляется такая неисправность, как скрытая утечка при разводке трубопроводной системы. Все варианты отопительных систем могут подвергнуться этой проблеме (исключение только инфракрасные). Для определения причины, помещения нужно обследовать с помощью тепловизора, он выявит дефектные места. Утечка может быть удалена несколькими способами, чаще всего это установка нового участка, подтяжка очень слабого крепления, отдельного участка системы. Желательно это выполнить вовремя, чем затем тратится на капитальный ремонт системы отопления в доме.
• бывает и так, что в снижении давления виноват не трубопровод, а другое оборудование. Причинами могут быть такие неисправности, как деформация мембраны в расширительном бачке. В этом случае нужно осмотреть непосредственно компенсационный бак. Ремонт в данном случае состоит только в установке нового ниппеля. Такая неисправность убирается очень быстро. Но причиной бывает разрыв мембраны или неверный расчет размера бака. В этом случае нужна установка нового оборудования, точнее замена расширительного бачка;
• причиной снижения давления может быть и такая проблема, как образование трещины на теплообменнике. Случается это во время эксплуатации водного отопления, но возможна и такая причина, как полный физический его износ или брак при изготовлении котла. В этом случае вероятно потребуется установка нового оборудования. Особенно тщательно необходимо следить за газовым оборудованием многоэтажного дома;
• иногда давление снижается не из-за поломки отопительной системы. В трубопроводе может быть воздушный карман, из него воздух со временем выходит, дом начинает хуже обогреваться, давление понемногу снижается. Необходимо отыскать этот карман, удалить весь воздух из системы. Но если отопительную систему смонтировать правильно, то эта проблема просто не появится. Потому, когда происходит установка, нужно внимательно соблюдать все этапы, чтобы соединить узлы точно по инструкции.

Что делать, когда давление в системе повышается

Но не все время давление в системе отопления снижается, бывает и так, что давление в системе частного дома увеличивается. Причинами этих неисправностей могут быть:

• неисправности в регуляторе. При понижении температуры, он может давать сигнал на отключение подачи воды от котла. Принцип устройства системы отопления допускает эту возможность, но исправить проблему очень легко: никакой расчет тут делать не требуется, нужно отрегулировать настройки регулятора, чтобы не было полного закрытия клапанов;
• при поломке автоматики, то есть, если расчет и установка были сделаны неправильно, система может все время подпитываться, а давление увеличиваться. Для устранения неисправности нужно закрыть одну линию, затем наладить автоматику циркуляции теплоносителя;
• человеческий фактор. К примеру, один из кранов закрыт, задвижка после профилактических мероприятий просто не была открыта. Зачастую это случается, если происходит отопление камином. Внимательно посмотрите на все краны подачи воды, если необходимо, то откройте их;
• причиной высокого давления бывает и воздушная пробка (так же, как и снижения). Ее нужно обнаружить и убрать;
• увеличивается давление из-за загрязненности фильтра. В этом случае необходимо сделать правильно его чистку, затем протестировать отопление дома. Иногда необходима установка нового фильтра для отопительной системы.

Основная информация

Современный дом представляет собой сложную систему коммуникаций, автоматизация агрегатов позволяет свести вмешательство в их работу к минимуму. Несмотря на это владельцы отопительных систем сталкиваются с рядом проблем. Специалистами выделяются пять основных причин падения давления в закрытой отопительной системе:
выход из строя радиатора;
ошибки при установке;
несоответствие мощности котла «родному» трубопроводу;
разгерметизация и появление течи;
перебои/скачки при подаче газа.

Осуществление контроля

Согласно современным стандартам, модели отопительных приборов снабжаются контрольными датчиками. Их задача — следить за уровнем давления и при скачках временно или полностью блокировать работу агрегата и системы. Благодаря выводу кода ошибки на информационный дисплей котла пользователь может ознакомиться с информацией в инструкции или найти ответ на официальном сайте производителя.
Наиболее известные модели газовых котлов поддерживают работу в пределах 1,5–2 атм. Агрегаты брендов «Bosch», «Ariston», «Baxi», котел фирмы Навьен — все они выпускаются с системой принудительного движения жидкости и насосом, падение давления контролируется программой.

Принцип работы

Как работает давление в газовых котлах? Рассмотрим подробно процесс функционирования оборудования.
Включение агрегата запускает работу датчиков, и с первых секунд начинается фиксация температуры теплоносителя.
Наружный термостат, если он предусмотрен комплектацией модели, автоматически срабатывает, и вы видите, как зажигается стрелка и выполняется нагрев.
По мере температурного роста поднимаются показатели давления, происходит нагрев воды и ее расширение. Периодически включается предохранительный клапан, который сбрасывает излишки в канализацию.
В работе может произойти сбой, если слишком много воды уходит в слив — это приводит к падению напора.
Котел автоматически отключается в результате достижения назначенной программой температуры.
Что происходит внутри расширительного бака? Он состоит из двух частей, разделенных диафрагмой. В одной части скапливается лишняя жидкость, а во второй — азот. Теплоноситель заполняет бак настолько, насколько велика разница показателей азота и значения системы. Достигнув установленной программой температуры, азот выталкивает воду из бака путем деформации мембраны — нагрев прекращается.

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

• статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
• динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
• рабочее, получается путем сложения двух видов давления — статического и динамического;
• избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
• номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
• максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
• опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве,  оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

• Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
• Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
• Рабочее. Включает два вышеуказанных варианта.
• Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
• Номинальное. То, которое указал производитель в документации к конкретной модели.
• Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
• Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур. В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

• Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
• Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
• Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

• Воздействие теплоносителя на стенки элементов сети отопления;
• Высота заложения труб, подвешивания радиаторов и котлоагрегата;
• Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

• Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
• Место установки оборудования, протяженность контура;
• Этажность дома;
• Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости. Подключение одноконтурного и двухконтурного котла

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

1. Наличие утечек в трубопроводе;
2. Нарушение работы котла, трещины на поверхности теплообменника;
3. Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.
