Обогреватель на солярке – удобный и эффективный способ отопления

Тепловые пушки прямого нагрева

Конструкция таких обогревателей относительно проста, поэтому цена пушек прямого нагрева ниже. Пламя горелки в этих обогревателях не изолировано от нагреваемого воздуха, и продукты сгорания топлива выбрасываются в помещение. Современные обогреватели прямого нагрева оборудуются топливными фильтрами и устройствами, повышающими сгорание топлива почти до 100%, и всё же агрегаты данной конструкции уступают в комфортности эксплуатации тепловым пушкам непрямого нагрева.

Конструкцией пушек прямого нагрева обусловлено и их применение – в качестве обогревателя в помещениях с временным присутствием человека: гараж, мастерская, склад (не продовольственный) и т. д.

Принцип работы «чудо печки»

Чудо печь предназначена для обогрева помещений длительное время с минимальными затратами топлива.

Печь на дровах оснащена двумя камерами. В первой камере обеспечивается тление дров в условиях ограниченного доступа кислорода, во второй камере происходит вторичный дожиг. Здесь сгорает выделившийся горючий газ. Таким образом, печь позволяет использовать тепловую энергию, выделяющуюся при сжигании, в самом полном объеме. Уровень КПД такой печи достигает 75% (КПД классических буржуек едва достигал 15-20%). Процесс пиролиза увеличивает период сгорания дров. Поэтому одной закладки дров достаточно для функционирования печи в течение 6 часов, а при правильной настройке – до 8 часов. Обогрев помещения осуществляется от нагревания воздуха о корпус печи.

Эта модель обладает целым рядом позитивных свойств

• Способна работать на всех вариантах твердого топлива – дровах, щепе, брикетах торфа, продуктах переработки древесины;
• Равномерно прогревает все помещение;
• Позволяет владельцу дома не зависеть от централизованных поставок газа и электричества;
• Обеспечивает контроль за процессом пережигания топлива;
• Не требует существенных затрат на монтаж системы;
• На поверхности печи можно готовить пищу и подогревать воду;
• Она проста в повседневном обслуживании;
• Отличается невысокой стоимостью.

Такие печи на дровах могут использоваться для быстрого разогрева и стабильного обогрева дачных построек, жилых домов, теплиц, мастерских и небольших предприятий.

Как выбрать нужную модель

Изначально необходимо определить тот вид теплового агрегата, который вы хотите купить (непрямого или прямого нагрева).

Дизельный обогреватель прямого нагрева имеет открытую горелку, откуда подогретый воздух движется в сторону направления агрегата. Такое оборудование способно прогревать окружающий воздух до 400 градусов Цельсия

Помимо всего прочего, необходимо брать во внимание их экономичность. Но вместе тем, их нельзя использовать в закрытых или жилых помещениях с людьми

Они применяются в качестве обогрева строительных площадок, для просушки разных материалов или на открытых пространствах.

Дизельный обогреватель непрямого нагрева имеет горелку замкнутого типа. Топливо после сгорания отправляется в теплообменник, где осуществляется нагрев воздуха. Далее, через шланг, он проникает в помещение. Стоимость таких аппаратов несколько выше, чем предыдущих, но их можно смело использовать в помещениях с людьми. Они способны нагреть воздух до 120 градусов по Цельсию.

Достоинства обогревателей на солярке

Говоря о преимуществах, которыми обладают отопительные котлы на солярке, внимание следует заострить на следующих из них:

• способность управлять работой системы на расстоянии, то есть без непосредственного вмешательства. Такая возможность во многом облегчит жизнь тем хозяевам, которые не привыкли систематически колоть дрова и долго растапливать котел – благодаря дистанционному управлению, термостат котла самостоятельно справится с подачей топлива и розжигом;
• несмотря на то, что работа газового механизма является более экономной, отопительный котел на солярке можно оборудовать в любой местности, не опасаясь отсутствия точки подачи газа. Кроме того, для его установки не потребуется получать каких бы то ни было разрешений, достаточно будет лишь приобрести желаемое устройство;
• для монтажа газового оборудования обязательно требуется помощь квалифицированного специалиста, которые обычно представляют широкий список требований не только непосредственно к устройству, но и к участку его установки, в то время как отопительный котел на солярке можно монтировать своими руками в любом месте. При желании можно обратиться за помощью к специалистам, но лишь затем, чтобы посмотреть различные фото образцов этих котлов и варианты их расположения;
• обогреватель на солярке является более выгодным по сравнению с аппаратом, функционирующим от электричества. Так, расход солярки на отопление дома является меньшим, если проводить аналогию с электроэнергией.

Разновидности обогревателей

В зависимости от принципа работы существует два совершенно разных вида приборов. Все подобные агрегаты можно разделить на устройства прямого и косвенного действия.

В первом случае конструкция максимально упрощена. В ней отсутствуют дополнительные фильтры или воздухоотводы. Это приводит к тому, что отработанные продукты сгорания попадают прямо в помещение. Такие агрегаты запрещено использовать в жилых зонах. Пользоваться подобными устройствами можно лишь в промышленных зонах или для временных работ при пониженных температурах.

Во втором случае, в конструкции предусмотрен дымоход, который дополнительно очищает воздух от продуктов горения. Кроме того, подобные агрегаты имеют дополнительную систему фильтрации. Такие автономные нагреватели можно использовать в закрытых жилых помещениях.

ТОП-3 лучших обогревателя на дизеле Ballu

• Ballu BHDP-20
• Ballu Biemmedue EC 85

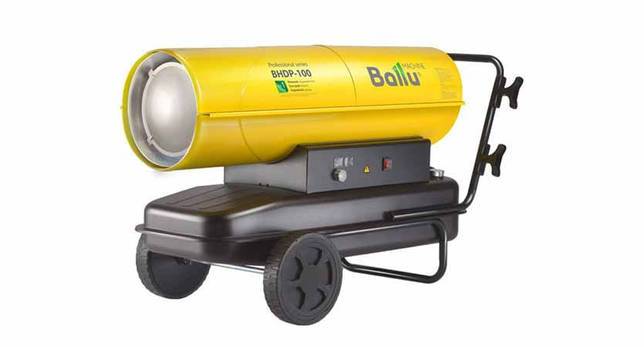

• Ballu BHDP-100

Дизельный инфракрасный обогреватель

Такие приборы чаще всего используют тогда, когда необходимо быстро получить тепло там, где «гуляют» сквозняки. Принцип его работы схож с воздействием прямых солнечных лучей. Инфракрасный тепловой котел прогревает не воздух, а находящиеся вокруг него предметы. Нагреваясь, предметы отдают полученное тепло в воздух и он также постепенно прогревается.

Обогреватели такого типа устанавливают на открытых террасах, зимних верандах кафе и ресторанов. От обычного дизельного отопительного прибора, инфракрасные отличаются наличием излучателя и отражателя тепла. Дизельные инфракрасные печки не нуждаются в обустройстве системы отведения дыма. Они очень эффективны и экономичны.

Единственным их недостатком является невозможность быстро прогреть помещение большого объема. Но зато тепло можно получить быстро, буквально через несколько секунд после включения прибора.

Воздушная тепловая пушка

Этот вид дизельного обогревателя применяют тогда, когда необходимо обеспечить отопление помещения большой площади. Большие объемы быстро прогреваются за счет мощного потока теплого воздуха, нагнетаемого вентилятором.

Корпус тепловой пушки выполняют из прочного металла. Это помогает обеспечить надежную защиту от механических повреждений. Тепловая энергия, полученная от сгорания солярки, используется для нагревания керамического или металлического элемента, который и обдувается потоком воздуха.

Тепло в помещении будет сохраняться до тех пор, пока прибор работает. Если выключить тепловую пушку, воздух в комнате начнет быстро остывать. Такой агрегат весьма эффективен для больших помещений, изолированных от сквозняков и дополнительного притока воздуха.

Такие обогреватели на солярке отлично подойдут для дачи, но их нельзя назвать полностью энергонезависимыми. Для их работы все же необходимо электричество. С его помощью работает система безопасности: контроллеры температуры, уровня пламени и расхода топлива. При правильной эксплуатации приборы совершенно безопасны. В случае перегрева устройство автоматически выключается.

Керосиновый нагреватель

Эти приборы незаменимы в экстремальных условиях. Они способны работать только на керосине и не требуют дополнительного источника электроэнергии. Это отличный вариант в тех случаях, когда в доме нет света или не проведен газопровод.

Очень популярен керосиновый нагреватель и у туристов. Его удобно взять с собой в поход: в горы или на рыбалку. С его помощью можно не только нагреть палатку, но и приготовить чай или уху.

Устройство прибора очень похоже на устройство обычной керосиновой лампы. Только вместо защитного стекла сверху устанавливается обечайка горелки и предохранительная решетка. От пламени горелки обечайка разогревается и начинает выделять тепло в помещение. Поскольку в результате работы сжигается не только жидкий керосин, но и его пары, коэффициент полезного действия такого прибора достигает 99%. Это значит, что ни одна капелька теплоносителя не будет истрачена впустую.

«Солярогаз» и другие чудо-печи

Этот вариант схож с предыдущим по принципу работы. Разница заключается лишь в том, что кроме керосина прибор может работать и на обычной солярке. Это значительно дешевле.

Имеет «Солярогаз» и недостаток — увеличенные вес и размеры. Такой прибор без заправки весит около 4 кг, а с полным баком солярки вес может достигать 7 – 7,5 кг. Согласитесь, нести такую печь в рюкзаке не слишком удобно. Поэтому «Солярогаз» подойдет скорее тем, кто путешествует в автомобиле.

Отопление капельницами

Если капельная печь используется для отопления, нужна ее мощность не менее 15-16 кВт. Только увеличением частоты капели этого не добиться: из-за возросшего тепловыделения капли будут испаряться еще в подводящей трубке. Печка (теперь уже самодельный котел на жидком топливе) перейдет на горение хлопками, а потом погаснет. Поэтому в отопительном котле на солярке и отработке трубку капельницы подводят к пламенной чаше в рубашке, охлаждаемой потоком воздуха.

Но это еще не все. Вследствие того же большего тепловыделения испарение топлива и горение паров будут интенсивнее. Часть топливного пара будет сразу отброшена в сторону, не сгорит и станет накапливаться в объеме котла, что может привести к взрыву. Поэтому на выходе топливопровода ставят завихритель, и конструкция дефлектора будет иной, чем в капельной буржуйке.

Схема системы отопления с капельным котлом на солярке

Подача воздуха при мощности до прим. 12 кВт термоконвекционная энергонезависимая: забираемый воздух сначала нагревается в воздушной рубашке дымовой трубы, а затем несколько остывает в алюминиевом гофрошланге, что и обеспечивает необходимый «подсос». На большую мощность необходим наддув от вентилятора ок. 60 Вт, напр., обдувающего радиатор ВАЗ-2109.

Чертежи капельных котлов на солярке для водяного и воздушного отопления

Существенный недостаток описанной системы – во избежание погасания горелки и накопления в нем взрывоопасных паров вода в рубашке котла должна течь противотоком естественной термосифонной циркуляции, т.е. сверху вниз. Поэтому в системе необходим циркуляционный насос с энергонезависимой (термомеханической) автоматикой аварийного останова котла при прекращении электропитания. Все это делает данную систему весьма сложной и в то же время ненадежной.

Построить капельный котел для системы водяного топления с естественной термосифонной циркуляцией возможно, но в таком случае усложняется его конструкция и становится необходимым принудительный наддув воздуха в рубашку охлаждения топливопровода. Если вы желаете отапливаться непременно дизтопливом или просто нечем больше, то чертежи капельного отопительного котла с естественной циркуляцией теплоносителя в водяной рубашке см. на след. рис.

Чертежи капельного котла на солярке для системы водяного отопления с термосифонной циркуляцией

Тоже вариант

Существует еще один способ запустить дровяно-угольную печь на керосине и солярке: сунуть ей в топку эжекционную горелку. Он возможен, если есть источник сжатого воздуха – наддув нужен 1,5-2 ати. При условии, что топливный бак расположен ниже горелки (это совершенно обязательно!) данный способ максимально безопасен: нет наддува – горелка гаснет. Сборочный чертеж распылительной головки эжекционной горелки для бензина, керосина и дизтоплива дан на рис. Воздух подается в кольцевой зазор (выделено цветом); недостающие размеры можно взять пропорционально, т.к. чертеж в масштабе.

Чертеж распылительной головки эжекционной горелки для жидкого топлива

Керосиновый инфракрасный обогреватель Kerona WKH –2310

Инфракрасный обогреватель WKH – 2310 вмещает в подножии бак, как у керосинки, только большего размера. Сверху устанавливается горелка с набором сеток. Похожую в миниатюре увидим в продаже в виде насадок на цанговые газовые баллоны. Смысл: цилиндрическая емкость из стальной стеки снабжена внутри парой нагревательных элементов, напоминающих чайные ситечки. Отличие: у указанного инфракрасного обогревателя верхняя плоскость цилиндра сплошная. Сверху возможно попытаться приготовить пищу. В остальном принцип действия, как у типичной керосинки. Внутри, скорее всего, фитиль, который поджигается и дает огонь.

Расход составляет 0,65 литра топлива в час при мощности 6,7 кВт. Это настоящая печка, равномерно излучающая в стороны тепло. Если не удалось развести костер из-за дождя, Kerona спасет туристов в палатке от холода.

Применение обогревателя на солярке для отопления дома, равно на керосине, не рекомендуем. Вспомните закопченное стекло старенькой лампы, которая помогала ученикам делать уроки, когда выключен свет, сразу станет понятным предостережение. В деревянных домах с русскими печами Kerona выглядит уместно, не нанесет вреда, но в современных квартирах открытому пламени нет места. Наблюдается тенденция роста сегмента индукционных и прочих электрических варочных панелей в общем числе продукции для приготовления пищи.

5 Пожарная безопасность

В случае использования автономного отопителя, необходимо обезопасить помещение от пожара. Для этого требуется приобрести хотя бы один огнетушитель — для небольшого помещения пятикилограммового огнетушителя будет достаточно. Несколько советов по установке печи:

• не стоит устанавливать печь на сильном сквозняке;
• не рекомендовано размещать возле емкости с горючим;
• нужно проследить, чтобы вокруг печи имелось свободное место;
• эксплуатируются только сертифицированные печи.

О парах дизельного топлива стоит поговорить отдельно. Они распространяют неприятный запах, вредны и пропитывают пористый материал. По этой причине в жилых помещениях, теплицах и местах содержания домашнего скота использование самодельной солярной печи категорически запрещено. Обогрев таких помещений возможен только сертифицированными дизельными печами промышленного производства.

Отопление капельницами

Если капельная печь используется для отопления, нужна ее мощность не менее 15-16 кВт. Только увеличением частоты капели этого не добиться: из-за возросшего тепловыделения капли будут испаряться еще в подводящей трубке. Печка (теперь уже самодельный котел на жидком топливе) перейдет на горение хлопками, а потом погаснет. Поэтому в отопительном котле на солярке и отработке трубку капельницы подводят к пламенной чаше в рубашке, охлаждаемой потоком воздуха.

Но это еще не все. Вследствие того же большего тепловыделения испарение топлива и горение паров будут интенсивнее. Часть топливного пара будет сразу отброшена в сторону, не сгорит и станет накапливаться в объеме котла, что может привести к взрыву. Поэтому на выходе топливопровода ставят завихритель, и конструкция дефлектора будет иной, чем в капельной буржуйке.

Схема системы отопления с капельным котлом на солярке

Подача воздуха при мощности до прим. 12 кВт термоконвекционная энергонезависимая: забираемый воздух сначала нагревается в воздушной рубашке дымовой трубы, а затем несколько остывает в алюминиевом гофрошланге, что и обеспечивает необходимый «подсос». На большую мощность необходим наддув от вентилятора ок. 60 Вт, напр., обдувающего радиатор ВАЗ-2109.

Чертежи капельных котлов на солярке для водяного и воздушного отопления

Существенный недостаток описанной системы – во избежание погасания горелки и накопления в нем взрывоопасных паров вода в рубашке котла должна течь противотоком естественной термосифонной циркуляции, т.е. сверху вниз. Поэтому в системе необходим циркуляционный насос с энергонезависимой (термомеханической) автоматикой аварийного останова котла при прекращении электропитания. Все это делает данную систему весьма сложной и в то же время ненадежной.

Построить капельный котел для системы водяного топления с естественной термосифонной циркуляцией возможно, но в таком случае усложняется его конструкция и становится необходимым принудительный наддув воздуха в рубашку охлаждения топливопровода. Если вы желаете отапливаться непременно дизтопливом или просто нечем больше, то чертежи капельного отопительного котла с естественной циркуляцией теплоносителя в водяной рубашке см. на след. рис.

Чертежи капельного котла на солярке для системы водяного отопления с термосифонной циркуляцией

Тоже вариант

Существует еще один способ запустить дровяно-угольную печь на керосине и солярке: сунуть ей в топку эжекционную горелку. Он возможен, если есть источник сжатого воздуха – наддув нужен 1,5-2 ати. При условии, что топливный бак расположен ниже горелки (это совершенно обязательно!) данный способ максимально безопасен: нет наддува – горелка гаснет. Сборочный чертеж распылительной головки эжекционной горелки для бензина, керосина и дизтоплива дан на рис. Воздух подается в кольцевой зазор (выделено цветом); недостающие размеры можно взять пропорционально, т.к. чертеж в масштабе.

Чертеж распылительной головки эжекционной горелки для жидкого топлива

Оборудование компании Солярогаз

В линейке представлено чуть более полудюжины моделей обогревателей, использующих в виде топлива солярку и керосин. Подойдет то, что продается на АЗС и в хозяйственных магазинах. Независимо от конструкции и веса, расход обогревателей Солярогаз составляет 0,2 литра в час. Емкость баков различна, в среднем хватает на 10 часов непрерывной работы. При мощности 1,8 – 2,5 кВт последнее выглядит намного привлекательнее газа, где за каждые три часа работы приходится платить 70 рублей. Если посчитать, экономия получается до трех раз, что при частых выездах на природу вполне ощутимо.

Напоминаем, что обогреватель Солярогаз предназначен для перевозки в багажнике автомобиля. Масса самого маленького прибора из линейки составляет 4,3 кг, что вместе с топливом уже приближается к 7 кг. Подобный вес в рюкзаке просто не унести. Добавляя к сказанному немалые габариты устройства, получаем специфику использования. Обогреватели Солярогаз снабжены заправочным баком, емкость которого варьируется по моделям. Температура топлива внутри не поднимается выше 35 ºС даже на максимальной мощности горения. Этого достаточно, чтобы избежать взрыва.

Поджигаются обогреватели спичкой либо горящей бумагой. Потребуется:

• приподнять рассекатель с сеткой;
• открыть регулятор подачи топлива;
• поднести горящую спичку;
• после загорания поставить рассекатель с сеткой на место.

Простота прибора делает агрегат привлекательным для походных целей. Топка защищена прочной угловатой решеткой, рефлектор отражает часть тепла вперед, над горелкой согреете и сготовите пищу

Низ корпуса при работе греется слабо, впрочем, соблюдайте привычные меры предосторожностей при обращении с подобного рода приборами. Распишем вкратце линейку обогревателей Солярогаз

• КО – 1,8 Мини выдает на горелке максимальную мощность 1,8 кВт. Расход топлива не отличается от прочих моделей, составляет 0,2 литра в час. При емкости топливного бака до 2,5 литров топлива хватит на 18 часов неторопливой работы. Вес обогревателя на солярке составляет 4,3 кг. Особенность конструкции заключается в открытой с трех сторон топке, возле устройства хорошо согреетесь. Пламя окружено керамическим цилиндром, защищающим огонь от ветра и служащим аккумулятором тепла. Сверху стоит защитная сетка, излучающая в инфракрасном спектре. Акцент сделан на готовку пищи в тесном кругу людей. Габариты устройства 0,3х0,3х0,3 м.
• КО – 1,8 Каприз отличается рефлектором, охватывающим топку с трех сторон. За счет этого большая часть тепла направляется вперед и вверх. В остальном конструкция аналогичная.
• ПО – 2,5 Мини выдает мощность на горелке 2,5 кВт, расход – 0,2 литра в час. Топка открыта с трех сторон, окружена стальным цилиндром. Вес и габариты как у предыдущих моделей.
• ПО – 2,5 Мини+ отличается окружением очага, выполненным из стальной сетки. Таким образом, акцент делается на инфракрасный обогрев окружающего пространства. Топка открыта с трех сторон, сверху готовят пищу.
• ПО – 2,5 Саво отличается от предыдущей модели стальным цилиндром вокруг очага и окружением топки с трех сторон рефлектором. Масса прибора составляет 5,6 кг, при габаритах 0,37х0,42,х0,32 м. С виду широкий обогреватель на солярке напоминает некий мангал, рождаются ассоциации с кулинарией.

• ПО – 2,5 Саво+ отличается сеточным окружением очага, что указывает на интенсивный инфракрасный обогрев окружающего пространства.
• ПО – 2,5 Камин самый большой в линейке (6,7 кг), выполнен в виде прямоугольного камина. Пищу готовить удаётся с трудом, прибор для этого не предназначен. Для отопления дачи подойдет идеально.

Производитель дает три года гарантии на оборудование. Цены узнавайте у дилеров. У компании выписан сертификат на использование оборудования в жилых помещениях. Несколько скептически относимся к тому, что внутри комнаты с евроремонтом горит открытое пламя очага. Потолок быстро закоптится, при любой степени очистки солярки. Дизельное топливо вдобавок содержит процент серы. Недавно по Европе приняты директивы на снижение концентрации опасного элемента, негативно влияющего на здоровье и всячески способствующего разрушению дорожного покрытия.

Для природы оборудование, работающее на солярке, придется кстати

Дачники, обратите внимание, что на оборудовании возможно с относительной безопасностью готовить пищу. Делайте это на веранде, кушанье получится аппетитным

Отметьте лояльную стоимость способа и восхитительную мобильность оборудования в отличии от газовой плиты. Цена приборов начинается с2300 рублей, если найдете авто с дизельным двигателем, рекомендуем обогреватели Солярогаз.

Особенности эксплуатации

• часть выхлопа поступает в помещение;
• при использовании в качестве топлива отработанного масла с примесью воды печь начинает «стрелять» огненными каплями через отверстия в трубе;
• КПД устройства чрезвычайно низок.

С учетом сказанного такой отопитель допускается использовать только в нежилых помещениях, удалив при этом горючие материалы на безопасное расстояние. Поблизости должен находиться углекислотный огнетушитель.

Печь-капельница расходует топливо в 3 – 4 раза более эффективно и весь выхлоп полностью удаляется в дымоход. Но для ее функционирования должно быть в наличии электроснабжение.

Печь на солярке своими руками

Оборудование для отопления нежилых помещений, работающее на дизельном топливе либо отработанном масле, можно изготовить своими силами из подручных материалов. Самодельная конструкция имеет простейшее устройство, рассчитанная на производство в кустарных условиях. Для работы потребуются доступные материалы и электрические и ручные инструменты, которые есть практически в каждой мастерской.

Печь собственного изготовления состоит из следующих деталей:

• корпус сварной из листовой стали или бочки объемом в 200 литров;
• горелка безнапорная;
• емкость для топлива;
• трубопровод, подающий с запорной арматурой
• дымоход с шибером (заслонкой для изменения тяги);
• патрубок для соединения печи с дымовым каналом.

Общий вид на схеме:

Все перечисленные узлы и детали изготавливаются самостоятельно из стального листа или труб разного диаметра. Печь на солярке своими руками собирается на заранее подготовленном основании и тщательно на нем закрепляется стальными анкерами. Надежный железобетонный фундамент гарантирует защиту от смещений корпуса и возникновения напряжений в дымовом канале, выведенном через стену.

Необходимые материалы и инструменты

Для изготовления отопительного оборудования своими силами понадобится:

1. стальной лист толщиной не менее 3 мм для корпуса или бочка объемом 200 литров со стенками достаточной толщины, исключающей деформацию при нагревании;
2. уголок или труба профильная прямоугольного сечения;
3. трубы металлические разного диаметра для изготовления дымовых каналов и горелки безнапорной.

Выделка деталей и узлов производится неспециализированным электрическим инструментом согласно перечню:

1. дрель электрическая с набором сверл;
2. машинка шлифовальная угловая с набором отрезных дисков для работы по металлу;
3. аппарат сварочный инверторный с набором электродов, потребного диаметра;
4. ручной слесарный инструмент: молотки, пассатижи, кусачки, щипцы, ключи гаечные и тому подобное.

Автономная печь и детали для нее производятся в мастерской или под навесом, что позволит выполнять все операции вне зависимости от погодных условий.

Изготовление корпуса и безнапорной горелки

Весь технологический процесс выделки деталей и сборки их в готовое изделие занимает всего несколько дней. На первом этапе производим разметку и раскрой стального листа для корпуса. В случае если в качестве основы используется бочка, то необходимо в нижней ее части сделать технологическое отверстие, которое будет плотно закрываться стальной дверцей. Для обеспечения устойчивого горения потребно обеспечить ее герметичность.

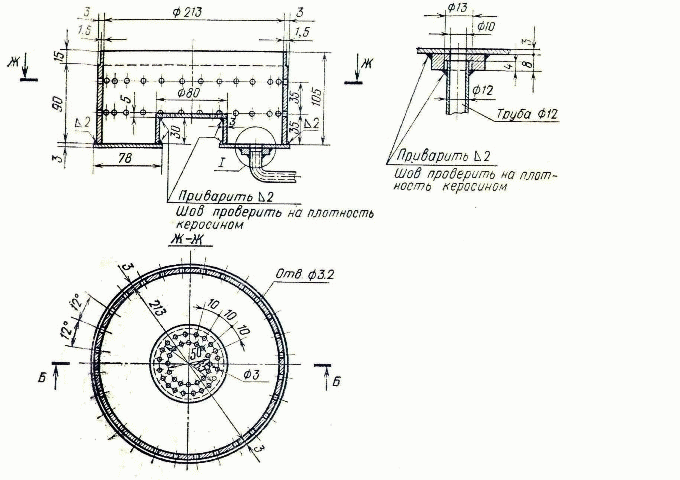

Чертеж нижней части печи:

Чертеж верхней части:

Из подготовленных деталей при помощи электросварки собираем корпус. Контроль качества швов осуществляется при помощи керосина и мела. Этот способ позволяет обнаружить даже самые микроскопические зазоры. Контроль производится следующим образом: с наружной стороны стыки прочерчиваются мелом. Изнутри на шов наливается небольшое количество керосина, который способен проникать через трещины. Потемнение мела покажет место дефекта.

Горелка безнапорная имеет корпус из стальной трубы с внутренним диаметром 216 мм, состоящий из двух частей одетых друг на друга. В верхней части их привариваются крышки с вырезом по центру. По боковым поверхностям корпуса высверливаются пять рядов отверстий. В нижней части врезан подающий трубопровод и узел, через который происходит подача воздуха необходимого для сжигания воздуха.

Он представляет собой отрезок трубы, заглушенный сверху стальной пластиной, в которой по двум окружностям просверлены отверстия. Узел подачи воздуха приваривается к днищу печки вокруг выреза. Выполнение основных технологических операций: сварочные работы, резка и высверливание отверстий не требуют специфических навыков и большого опыта металлообработки.

Принцип действия безнапорной горелки

Подача дизельного топлива в испарительный резервуар происходит через трубопровод и регулируется запорной арматурой. Соляра поджигается через отверстие, предназначенное для подачи воздуха. Устойчивая тяга возникает после достижения определенной температуры, когда испарение дизтоплива станет постоянным. Смешивание паров топлива с воздухом происходит над пластиной воздушного узла, где он и горит.

Дизельное топливо и отработанное масло имеет достаточно резкий запах и лучше всего такие печи использовать в гараже или ином нежилом помещении. Установка обогревателя должна производиться в соответствии с требованиями пожарной безопасности. По отзывам владельцев жидкостных печей такой конструкции, составляет величину в 0,2-0,4 литра в час.

Капельный тип печки

Это печь на солярке для нежилых помещений. Если гараж используется в качестве места для проживания в зимнее время года, печь-капельница — отличное решение.

Тепловой прибор изготавливается по следующему алгоритму:

1. Нужно взять грелку, предназначенную для медицинских целей. Объем грелки — 2 литра. В грелке предусмотрен шланг из резины, длина которого 2 метра.
2. К резиновому шлангу присоединяют медную трубу, согнутую под прямым углом. Длина трубы составляет 1 метр.
3. Резиновый шланг грелки перегибают пополам. В месте перегиба устанавливают элемент фиксации (струбцину), оснащенную винтом для регулирования подачи топлива из грелки в печку (солярка поступает в камеру сгорания по капле).
4. У медицинской грелки предусмотрена дырка для подвешивания. За нее устройство закрепляют на стену.
5. Фитиль для горения изготавливают из ветоши.
6. Печкой служит металлическая емкость, объем которой подбирается в зависимости от площади и высоты помещения. В ее стенке делают дверцу для закладки ветоши. Выполнять полностью герметичную дверцу при самостоятельном изготовлении нет необходимости. Щели сыграют роль поддувала.
7. Приступают к сборке дымохода. Требования такие же, как и для печки из баллона. Располагают дымоотводное отверстие в отдалении от дверцы для подачи топлива.
8. Печь-капельница на солярке завершена после присоединения емкости к грелке. Для этого высверливают отверстие, которое соответствует диаметру медной трубы. Располагают отверстие по середине высоты печки. По отношению к дымоходу и дверце расположение следующее: далеко от трубы дымоотвода, близко к дверце.

Дизельная система отопления, с чего начать?

Сегодня на рынке существует огромный перечень фирм предлагающих дизельные котлы. КПД дизельного котла, в зависимости от производителя и конструктивных особенностей модели колеблется от 75% до 85%.

Двухконтурные модели котлов, не только отапливают жилище, но и обеспечивают дом горячим водоснабжением.

Вопрос, который в первую очередь задают большинство домовладельцев: «А какой будет расход топлива при эксплуатации дизельной системы отопления?»

Konstantinпользователь FORUMHOUSE

Расход дизтоплива при постоянной работе 0,9 литра в час. А в среднем, 0,5-0,7 л/час. Но подобный расход достигается только в очень хорошо утеплённом доме. Усреднённый расход дизельного топлива составляет 1л/час на 100м2.

Но перед тем как идти и покупать котёл, сначала нужно определиться с местом его установки — котельной.

Другой пользователь FORUMHOUSE (ник на форуме Хортэк СПБ) советует при устройстве дизельных котельных ориентироваться на нормы, предъявляемые к газовым котельным, а именно:

• Высота потолков — не ниже 2,2 м;
• Площадь — не менее 4 кв. м на каждый котел;
• Дверной проем — не менее 80 см;
• Окно — на каждые 10 куб. м помещения — 0,3 кв. м окна;
• Приточная вентиляция — 8 кв. см на 1 кВт номинальной мощности котла или 30 кв. см на 1 кВт, если приток воздуха из внутренних помещений;
• Площадь сечения дымохода не должна быть меньше площади выходного сечения котла;
• Канал приточной естественной вентиляции на расстоянии 30 см от потолка;
• Источник электропитания, размещенный на отдельном автомате;
• Шина контура заземления;
• Запас дизельного топлива в котельной, не более 800 л.

Хортэк СПБпользователь FORUMHOUSE

Так как требования к дизельным котельным не такие строгие, как к газовым, то на практике, ставят ёмкости и по 2000 литров, а окна делают меньше или вообще не делают. Главное – должен быть приток воздуха и место для сервисного обслуживания котла.

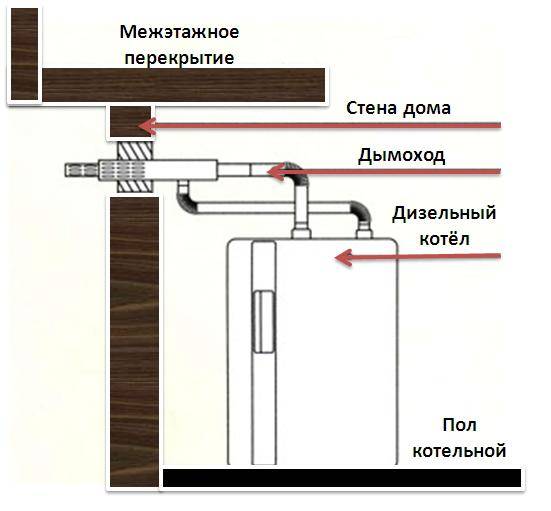

При устройстве дизельной котельной следует обратить внимание на такой немаловажный факт, что для работы котлов с турбированной горелкой не требуется дорогостоящий монтаж специального дымохода. Достаточно будет приобрести коаксиальный дымоход и вывести его сквозь стену

Такая труба эффективно удаляет продукты сгорания в атмосферу иодновременно забирает чистый воздух с улицы.

Также выпускаются модели дизельных котлов позволяющих в любой момент демонтировать дизельную и установить газовую горелку. Приобретение подобного типа котла позволит сэкономить ваши денежные средства, если в перспективе предполагается подключение к газовой магистрали.
