Настройка сабвуфера в домашнем кинотеатре

Пятый шаг: настройка стыка частот

Завершающим этапом настройки является регулировка звучания мидбасов и сабвуфера до гармоничного комплексного звучания музыки. При предварительной настройке уже устанавливались параметры LPF, которые могут иметь разницу с низкими частотами фронтальных динамиков. Из-за этого при проигрывании могут возникать ощутимые провалы. Например, если на фильтре LPF был установлен параметр в 50 Гц, а фронтальные динамики работают с частотой 100 Гц, то звучание будет происходить с провалом частот в диапазоне от 51 до 99 Гц. Это не значит, что фильтр отрежет их полностью. Он только плавно снижает звучание частот, лежащих за пределами указанного параметра, а не вырезает их полностью, но это все равно слишком ощутимо на слух. Для устранения такого эффекта следует провести дополнительную коррекцию параметром фильтра LPF. Для этого нужно:

  1. Запустить через акустическую систему музыку, богатую низкими частотами.
  2. Повернуть фазовращатель фильтра на несколько позиций по направлению против часовой стрелки. Такая регулировка выравнивает звучание.
  3. Если провалы все еще ощутимы. то фазовращатель фильтра поворачивается на три фазы по направлению часовой стрелки.

Разъемы

Для начала нужно отметить, какие бывают разъемы, которые нужны владельцу оборудования для подключения домашнего кинотеатра к телевизору самсунг или модели другого бренда. Основные виды разъемов:

  • HDMI;
  • RGB;
  • SCART;
  • S-video.

Также производители иногда предусматривают аналоговые разъемы, которые также именуют «колокольчиками» или «тюльпанами». Бюджетный вариант для подсоединения телеприемника.

Предпочтение при выборе домашнего кинотеатра стоит отдавать HDMI разъемам, которые позволят получить качественную картинку и звук.

Что касается коаксиального кабеля, то он подойдет, если нет возможности приобрести технику с первыми двумя вариантами разъемов. Примечательно, что некоторые кабели отвечают за передачу исключительно видеосигнала, звук будет передаваться акустической системой домашнего кинотеатра.

Один из таких кабелей – компонентный. В его конструкцию входит три штекера, каждый имеет свой оттенок.

Во время празднования кабеля удается получить четкое изображение, ничем не отличающееся от аналога. Если на одном из устройств предусмотрена возможность для подключения SCARD-кабеля, тогда стоит воспользоваться таким вариантом подключения. Но стоит учесть, что звук на телевизор выводиться не будет.

Последний тип проводов: S-Video. Довольно старый формат кабелей, которые становятся менее востребованными на рынке. Такие провода способны передать низкокачественный аналоговый сигнал и ничего более. Однако среди некоторых пользователей кабели все еще пользуются популярностью.

Наличие встроенного усилителя

В зависимости от наличия или отсутствия встроенного усилителя различают Активные и Пассивные сабвуферы.

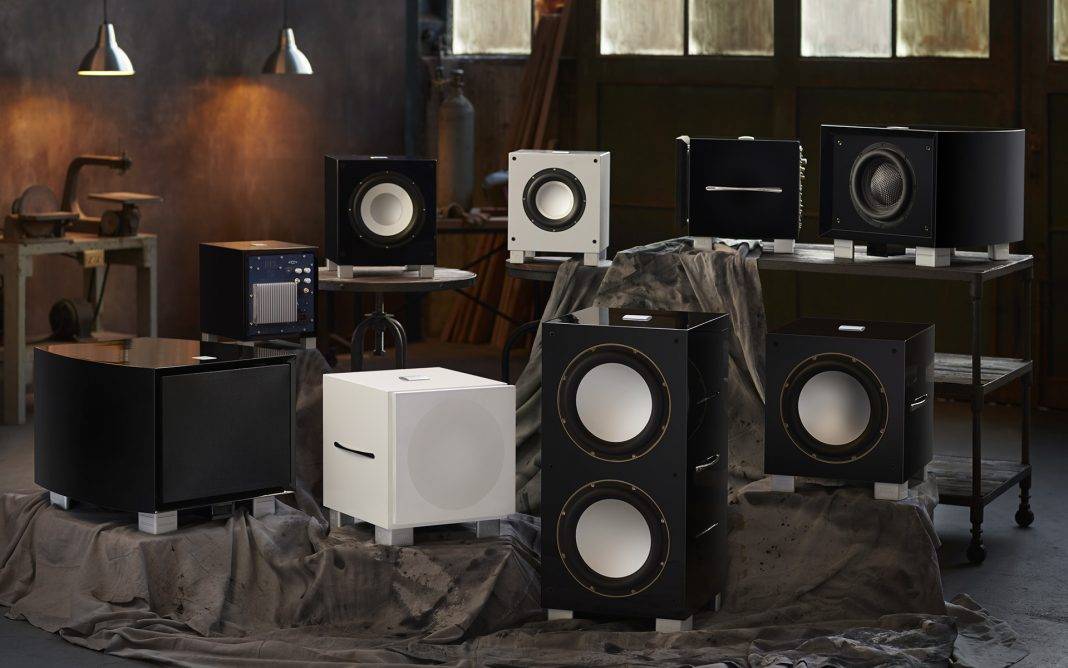

Активные сабвуферы в настоящее время наиболее распространены и, по большому счету, являются оптимальным выбором для использования в домашнем кинотеатре или кинозале. Активные сабвуферы, попросту говоря, наиболее гибки и удобны в плане инсталляции. Однако они совершенно не обязательно звучат наилучшим образом. Самый простой активный сабвуфер несет на борту усилитель, регулятор частоты раздела кроссовера (LPF или ФВЧ – Low Pass Filter или Фильтр Высоких Частот), переключатель фазы и два типа входных соединений. Наличие встроенного усилителя обуславливает необходимость отдельного шнура питания от розетки 220В до сабвуфера. Регулятор частоты раздела кроссовера позволяет вам ограничить сверху диапазон, который будет воспроизводить сабвуфер. Регулятор (чаще переключатель) фазы позволит вам лучше интегрировать сабвуфер с остальными колонками вашей системы. Он предназначен для инвертирования или плавного изменения фазы аудио сигнала, поступающего на вход сабвуфера. Для его правильной установки вам, скорее всего, придется послушать, как играет система в обоих режимах (0 и 180), и выбрать вариант с наиболее приятным и глубоким басом. Ну, и, конечно же, активному сабвуферу нужно подать сигнал с соответствующего линейного выхода вашего AV ресивера или процессора.

Активные сабвуферы LJAudio и SVSound

Преимущества активных сабвуферов:

  • Очень удобны в использовании (как и AV ресиверы по сравнению с набором отдельных компонентов);
  • Легче в установке и настройке за счет того, что в них уже встроено все необходимое;
  • Как правило, являются менее дорогими (как и AV ресиверы по сравнению с набором AV процессор + многоканальный усилитель).

Недостатки активных сабвуферов:

  • Встроенные усилители на большинстве, хотя и не на всех, сабвуферов являются относительно менее качественными;
  • Менее удобны в плане установки, т.к. всегда требуется тянуть 2 кабеля (питание и сигнал);
  • Если что-то нехорошее случается с усилителем, ему не так просто найти замену или отремонтировать;
  • Производители далеко не всегда продают запасные части к старым моделям;
  • Некоторые активные сабвуферы не включаются автоматически, если на них подается низкий по уровню аудио сигнал (плохо работает система автоотключения\включения).

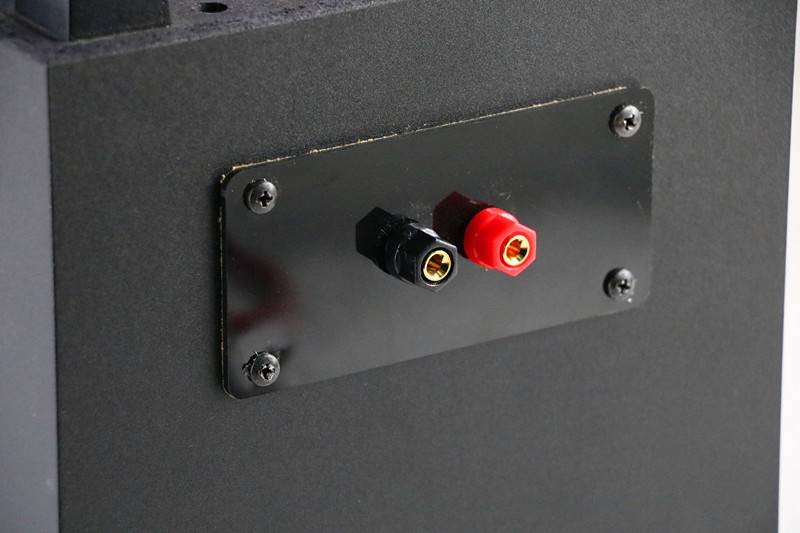

Пассивные сабвуферы изначально созданы для использования в паре с внешним усилителем. Усилитель может использоваться как выделенный (наилучший вариант), так и интегрированный (к примеру, можно задействовать свободные каналы AV ресивера). Важный момент состоит в том, что, поскольку сабвуфер изначально требует больше мощности для воспроизведения НЧ-звуков, усилитель должен быть достаточно мощным. В дополнение к этому, если сабвуфер не имеет встроенного фильтра высоких частот (а, как правило, пассивный сабвуфер его не имеет), сигнал должен быть отфильтрован на стороне AV ресивера прежде, чем он попадет на сабвуфер.

Пассивные сабвуферы PRO, RBH и JBL

Преимущества пассивных сабвуферов:

  • Внешние усилители обычно более добротны, у них правильные массивные блоки питания, качественная разводка сигнальных цепей;
  • Способны переварить большую мощность и выдать большее количество дБ;
  • Многоканальный усилитель может заставить играть несколько пассивных сабвуферов в вашем домашнем кинотеатре;
  • Пассивные сабвуферы более просты и дешевы в производстве;
  • Внутренний полезный объем корпуса получается больше при тех же размерах, что позволяет более гибко подходить к размещению динамика и портов фазоинвертора;
  • Если усилитель начинает барахлить, его легко можно заменить на любой другой;
  • Менее пожароопасен (электрика и деревянный корпус разнесены в пространстве);
  • Один из главных плюсов – большая гибкость при установке. Вы можете установить усилитель в стойке вместе с остальным оборудованием вашего ДК, а к сабвуферу протянуть лишь один обычный акустический провод. Питание к ним тянуть не нужно!
  • Длинные акустические (колоночные) провода, как правило, дешевле специальных сабвуферных кабелей аналогичной длины;
  • Акустические провода (могут быть исполнены совершенно плоскими) гораздо легче спрятать, нежели сабвуферные кабели.

Внешний сабвуферный усилитель

Недостатки пассивных сабвуферов:

  • Значительно сложнее в организации и установке;
  • Внешние усилители могут быть дороже, чем встроенные.

С чего начать настройку сабвуфера?

Настройка сабвуфера начинается с момента изготовления короба. Изменяя характеристики короба (объём, длину порта) можно добиться разного звучания. При этом нужно заранее знать, какие аудиофайлы будут преимущественно воспроизводиться в машине, а также какой усилитель будет подключаться к аудиосистеме. Когда сабвуфер уже поставляется в корпусе производителя, то гибкость настройки, конечно, ограничена, хотя при наличии необходимых знаний желаемого качества звука добиться вполне возможно.

Настройка LPF (lowpassfilter) фильтра

Для начала необходимо настроить низкочастотный фильтр (LPF). Каждый сабвуфер на сегодняшний день имеет встроенный LPF-фильтр. Фильтр позволяет выбрать порог, при котором он начинает блокировать высокие частоты, что позволяет естественно смешать сигнал сабвуфера с сигналом других динамиков.

Установка фильтра, как и настройка активного сабвуфера, состоит из множества экспериментов – определенной правильной «формулы» попросту не существует.

Сабвуфер предназначен для воспроизведения низких частот, петь он не умеет это задача динамиков. Благодаря фильтру низких LPF частот мы можем заставить сабвуфер играть тока басс. Вам нужно удостовериться в том, чтобы значение фильтра не был установлено слишком высоко, и сабвуфер не перекрывал вуферы ваших полно диапазонных динамиков. Это может привести к излишнему акценту на одном диапазоне частот (скажем, около 120 Гц) и нечеткости звучания акустической системы. С другой стороны, если вы установите фильтр слишком низко, т. к. в таком случае может быть слишком большая разница между сигналом сабвуфера и сигналом динамиков.

Диапазон воспроизведения сабвуфера как правило от 60 до 120. Попробуйте для начала установить LPF-фильтр на частоте 80 Гц, а затем протестировать звучание. Если оно вам не понравится, регулируйте переключатель, пока динамики не зазвучат так, как вы хотите. На самой магнитоле фильтр необходимо отключить.

Настройка сабсоника

Дальше необходимо привести в действие инфразвуковой фильтр, который называется «сабсоник». Сабсоник блокирует сверхнизкие частоты, которые естественным образом возникают в некоторых песнях. Вы не можете услышать эти частоты, так как они существуют ниже порога восприятия человеческого слуха. Но если они не обрезаны, сабвуфер будет тратить дополнительную энергию на их воспроизведение. Блокируя инфранизкие частоты, устройство сможет более эффективно воспроизводить именно те частоты, что находятся в пределах слышимого диапазона. Более того, в таком случае исключается выход из строя катушки сабвуфера из-за ускоренного движения диффузора.

Для чего нужен Bassboost?

Многие усилители также включают переключатель Bassboost, которые может увеличить мощность сабвуфера за счет выставления определенной частоты. Некоторые автомобилисты используют переключатель, чтобы сделать звук более «насыщенным», хотя, как правило, его применяют для равномерного распределения басов. Если поставить переключатель на максимальное значение, то сабвуфер может сгореть, однако, выключать Bassboost, полностью также не стоит, т. к. в таком случае басов совсем может быть неслышно.

Настройка входной чувствительности (GAIN)

Некоторые автомобилисты не понимают, как правильно настроить входную чувствительность. Входная чувствительность показывает, какой сигнал можно подать на вход, чтобы получить номинальную мощность на выходе. Ее необходимо отрегулировать для нормализации напряжения входного сигнала.

Очень важно правильно настраивать входную чувствительность, так это поможет избежать искажения сигнала, плохого качества звука либо же повреждения динамиков. Чтобы настроить «GAIN», понадобиться

Чтобы настроить «GAIN», понадобиться

цифровой вольтметр, который может измерять значения напряжения переменного тока;
тестовый CD или файл, на который записана синусоида с исходным уровнем 0 децибел (очень важно не использовать ослабленный испытательный сигнал);
инструкция к сабвуферу, в которой указано допустимое выходное напряжение.

Для начала необходимо отсоединить провода колонок от сабвуфера. Дальне нужно убедиться, что на головном устройстве выключены басы, эквалайзеры и другие параметры, чтобы получить чистый звук. Уровень входной чувствительности при этом должен быть минимальным.

Инструкция по настройке

Чтобы слушать музыку в хорошем качестве, после покупки сабвуфера нужно знать, как устанавливать и как правильно настроить усилитель в автомобиле. Сначала его следует подключить к усилителю, а затем выставить в ноль все настройки на головном устройстве (ГУ). Далее следует поэтапное выполнение действий по регулировке (aviacopTube).

Этап 1

В первую очередь на усилителе или ГУ следует включить фильтр, обозначаемый LPF, (low pass filter). Благодаря этому фильтру на динамик поступают только низкие частоты. Наиболее популярной является частота в пределах 50-70 Гц. Включение этого фильтра препятствует появлению инфразвука, который может вывести устройство из строя. Выставив частоту ее нужно подкорректировать. Причем если LPF-фильтр есть на ГУ, то лучше настраивать на нем. Иначе регулировку выполнять на усилителе.


Включение фильтра LPF

Этап 2

На этом этапе фильтр переводится на положение HPF для регулировки высоких частот. Выставляется срез в пределах от 70 до 90 Гц. При использовании пассивного деления регулировка фильтров на этом заканчиваются. Если задействовано локальное усиление, необходимо будет настроить динамики с высокими частотами. Для этого фильтр канала для каждого высокочастотника выставляется в положение HPF, при этом частота среза сабвуфера должна быть примерно 2,5 кГц.

Этап 3

Важным этапом является регулировка уровня чувствительности. Обозначается она словами GAIN или LEVEL. Используется эта функция для согласования уровня чувствительности усилителя и ГУ.

В первую очередь на ГУ устанавливается максимальная громкость. На усилителе настройки должны быть выставлены в ноль. Далее регулятор чувствительности следует поворачивать в сторону увеличения. При появлении искаженных звуков нужно вернуть регулятор немного назад.


Корректировка чувствительности на усилителе

Этап 4

Этот этап предусматривает настраивание качества звука. Если при включении акустической системы в сабвуфере возникаю щелкающие звуки, значит, в ней присутствуют какие-то помехи для сигнала. В этом случае нужно проверить, где уложены провода, при необходимости провести их в другом месте.

Если сабвуфер правильно настроен, то басы не должны появляться в задней части салона. Если это не так, нужно подключить устройство в противоположной фазе усилителю. Для этого следует регулятор фазы на устройстве повернуть на 180 градусов. Если отсутствует регулятор, то нужно плюсовой провод подключить на место минусового, а минусовой на место плюсового.

При наличии на головном устройстве процессора, нужно выполнить следующие действия:

  1. В случае, когда во фронтальных динамиках была сыграна нота, а спустя доли секунды она прозвучала на «саб», возникают временные задержки. Чтобы этого избежать, нужно откорректировать задержки по каждому каналу усилителя. Таким образом, фронтальная акустика и сабвуфер будут играть одновременно.
  2. Для того, чтобы водитель хорошо слышал музыку как с левого, так и с правого динамика, нужно установить на левом канале временную задержку.

Далее нужно выключить сабвуфер и запустить музыку. При отключенном сабе необходимо отрегулировать громкость, частоты, эквалайзер, чтобы динамики спереди и сзади при максимальной громкости звучали без искажений

Важно, чтобы трек воспроизводился правильно. Если появились искажения, следует сделать громкость меньше и запомнить место, где было самое низкое звучание в произведении

Последняя тестовая проверка касается басов. Нужно включить музыку и прослушать басы. Если звучание не нравится, басы регулируются басбутом. При наличии задержки регулятор PHASE поворачивают до получения нужной частоты звучания.


Схема оптимального распределения звука

Настройка эквалайзера

Качественная акустика имеет большое значение для каждого пользователя персонального компьютера или ноутбука. Действительно хорошего звучания вашей любимой музыке и звуковым дорожкам фильмов может придать специальный эквалайзер.

Перед началом настройки эквалайзера следует проверить правильное подключение аудиосистемы к звуковой карте. Также проверьте корректно ли функционируют все драйвера и другой предустановленный софт, необходимый для аудио.

Эквалайзер можно использовать стандартный, он встроен в каждую операционную систему виндовс, однако, сторонние эквалайзеры, как правило, имеют более широкий функционал и качество коррекции звука. Рассмотрим, как использовать встроенный эквалайзер и какие сторонние программы достойны вашего внимания.

Процесс настройки встроенного эквалайзера:

  1. Зайдите в меню Звук в Панели управления компьютером (более подробно этот шаг описан в первом пункте статьи).
  2. На вкладке меню под названием Воспроизведение
  3. Среди появившегося списка звуковых устройств выберите динамик. Откройте меню динамика.
  4. В открывшемся окошке выбираем пункт свойств – он откроет еще одно окно.
  5. В новом окне выберите закладку под названием уровни. Откроется меню регулировки разных параметров звучания аудиосистемы. Настройка звука на компьютере подразумевает изменение появившихся параметров. В данном меню есть возможность настроить звук отдельно для каждой из двух подключенных колонок. Постарайтесь настроить наиболее приятный уровень звучания.
  6. Перейдите на вкладку Улучшение. В появившемся списке чекбоксов отметьте галочкой эквалайзер. После выполнения этого действия вам будет доступна функция управления эквалайзером звуковой карты. Все изменения будут автоматически сохранены системой. Также можно вернуться к первоначальным настройкам параметров эквалайзера.

Стандартное окно настройки встроенного в систему эквалайзера выглядит следующим образом:

Настройки эквалайзера достаточно обширны и позволяют настроить звук согласно типу помещения и персональным предпочтениям в звучании.

Стороннее ПО для настройки эквалайзера компьютера:

  1. Equalizer APO. Программа с широким и расширенным функционалом звукового эквалайзера. Подходит для операционных систем виндоус. Программа предоставляет пользователю возможность работы с огромным количеством звуковых фильтров, каналов. Доступна опция подключения к смежным звуковым программам. Утилита не нагружает работу процессора, при этом позволяет максимально быстро адаптировать уровень звука согласно персональным предпочтениям пользователя ПК.
  2. Программа представляет собой звуковой эквалайзер, который предназначен для размещения на рабочем столе операционной системы. Позволяет настроить звук по типу помещения и отображает звуковые колебания непосредственно на рабочем столе.

Где мне поставить сабвуфер для звуковой панели?

Когда дело доходит до поиска лучшего места для вашего сабвуфера, оптимальное место для вашей комнаты может отличаться от места для следующего человека

Вам необходимо принять во внимание динамику вашей комнаты и качества вашего сабвуфера, но популярные места размещения являются хорошей отправной точкой

Популярные места размещения сабвуфера для саундбаров

Чаще всего сабвуферы размещаются в передней части комнаты и обращены к ней. Передняя часть комнаты – это идеальное место для многих комнат, чтобы ваш сабвуфер звучал синхронно с динамиками фронтального канала. Даже если это не лучшее место для вас, это хорошее место для начала.

Если вы все же решили начать с передней части комнаты, вы можете попробовать установить ее рядом с телевизором. Протестируйте его как с левой, так и с правой стороны телевизора, чтобы услышать, какой из них вам больше нравится.

Кроме того, угол в передней части комнаты может быть лучшим местом для вас и является популярным выбором для многих домохозяйств, если только он не находится на большом расстоянии от ваших сидений. Расположение в углу часто улучшает звучание сабвуфера. Угол может быть отличным местом для более крупного сабвуфера, если он хорошо звучит, потому что он не ухудшает впечатления от просмотра.

Важно, чтобы, если вы все же выбрали угол или место на стене, не ставьте его прямо напротив стены. Ваш сабвуфер, независимо от его размера, должен находиться на расстоянии не менее шести дюймов от стены, чтобы дышать и звучать правильно

Размещение сабвуфера в вашей комнате

Размер вашей комнаты играет огромную роль в акустике вашей звуковой системы. Если у вас небольшая комната, может быть только одно место, где ваш сабвуфер хорошо звучит и может поместиться. Если у вас большая комната, у вас будет больше возможностей, и у вашего сабвуфера будет больше места для путешествий.

Сидения в вашей комнате также играют большую роль в размещении сабвуфера. Если у вас есть ряды сидений, переднее место рядом с телевизором может быть не лучшим местом, поскольку только передний ряд получит от него отличный звук. Лучше всего расположиться в углу или в другом месте, где каждый сможет насладиться элементами звука сабвуфера. Вам придется проверить это, сидя на разных местах и ​​слушая свой сабвуфер в разных местах.

Будет ли ваш сабвуфер в гостиной или в специальной комнате для домашнего кинотеатра? Если ваш сабвуфер находится в гостиной, вам нужно сохранить стиль комнаты, поэтому для вас может быть важно держать сабвуфер в отдельном месте. Если важен специальный домашний кинотеатр, место более гибкое

Что такое сабвуфер, который идет в комплекте с вашей звуковой панелью

У вас есть сабвуфер компактный или большой? Если у вас большая комната, возможно, вы выбрали большой сабвуфер, чтобы он полностью заполнял комнату, но расположение должно быть стратегическим, чтобы не мешать просмотру. Компактный сабвуфер можно разместить в разных местах, поэтому вам придется проверить его, чтобы увидеть, какое из них подходит.

Ваш сабвуфер подключен к звуковой панели проводным или беспроводным способом? Если он подключен, вы можете найти способ спрятать / прикрыть проводку, и он не сможет уйти так далеко от звуковой панели, как беспроводной сабвуфер. Беспроводной сабвуфер позволяет размещать его в самых разных местах: в развлекательном центре, на полу, на полке, за основной зоной отдыха и т.д.

У вас больше одного сабвуфера? Если у вас большая комната, вы можете выбрать двойные сабвуферы. В этом случае их лучше всего разместить по обеим сторонам комнаты. Протестируйте их прямо рядом с телевизором или на небольшом расстоянии от него, а также можете попробовать их перед телевизором с каждой стороны.

Процесс настройки автомобильного сабвуфера

Вначале следует сказать, что настраивать это устройство обычно начинают ещё на этапе создания деревянного короба под низкочастотный динамик. Уже тогда учитываются размеры салона машины, мощность подключаемого усилителя и направление музыки, которую водитель предпочитает слушать. Затем начинается тонкая настройка фильтров, на которой мы и сосредоточимся.

Фильтр LPF

LPF включается либо на усилителе сабвуфера, либо в магнитоле. Аббревиатура LPF означает low pass filter. Задача фильтра — пропускать на динамик сабвуфера низкие частоты, обрезая частоты высокие.

Фильтр LPF регулируется отвёрткой

  • открывается доступ к регулятору LPF (обычно он располагается на задней стенке усилителя);
  • с помощью обычной плоской отвёртки этот регулятор поворачивается по часовой стрелке до частоты в 55–60 Гц. Это оптимальная частота среза для большинства автомобильных сабвуферов среднего ценового диапазона (возможно, в дальнейшем её придётся слегка подкорректировать);

Subsonic

Назначение фильтра Subsonic — обрезать инфразвук. Именно он и вырезает паразитные частоты ниже 25–30 Гц, о которых упоминалось выше. Однако этим фильтром оборудован далеко не каждый сабвуфер, о чём следует помнить.

Регулятор фильтра Subsonic есть не на всех усилителях

  • регулятор фильтра Subsonic также располагается на задней крышке сабвуферного усилителя;
  • плоской отвёрткой этот регулятор поворачивается на величину, которая будет примерно на 5 Гц ниже частоты фазоинверторного порта;

Пример: если фазоинвертор работает на частоте 40 Гц, то Subsonic следует устанавливать на 35 Гц. А штатную частоту фазоинвертора можно узнать в инструкции к сабвуферу.

Настройка уровня Gain

Gain — это уровень входной чувствительности сабвуфера. И его тоже необходимо отрегулировать (на некоторых усилителях этот уровень обозначается словом Level).

Регулятор уровня Gain вращается плоской отвёрткой

  • регулятор Gain может располагаться как на задней, так и на передней панели усилителя. Всё зависит от конкретной модели;
  • в ручке регулятора имеется прорезь в виде стрелки, в которую вставляется плоская отвёртка (диапазон регулируемых напряжений обычно варьируется от 0.2 до 5 вольт);
  • сначала регулятор Gain выставляется на минимум, после чего с магнитолы на сабвуфер начинает подаваться музыкальный сигнал с постепенным увеличением громкости. Подаётся он до тех пор, пока не появятся первые искажения звука;
  • как только это произошло, ручка громкости магнитолы поворачивается обратно до появления чистого звука;
  • теперь регулятор Gain с помощью отвёртки поворачивается по часовой стрелке до появления первых искажений;
  • после их появления регулятор откручивается назад не пару делений до появления качественного звука;

Установка акустической фазы

Если фазировка настроена верно, то сабвуфер будет звучать вместе с фронтальными колонками. Если же сабвуфер, по ощущениям водителя, грохочет где-то в районе багажника, значит, акустическую фазу следует отрегулировать.

  • регулятор фазовращателя находится на передней стенке сабвуферного усилителя и обозначается как Acoustic phase;
  • он поворачивается вручную по часовой стрелке до тех пор, пока фаза не «развернётся» под нужным углом и сабвуфер не зазвучит как единое целое с фронтальными динамиками;

Настройка стыка сабвуфера и средних частот

Здесь преследуется следующая задача: максимально точно состыковать по частотам сабвуфер и фронтальные колонки. К примеру, если нижние частоты сабвуфера обрезаны до 60 Гц, а «низ» в колонках выставлен на 100 Гц, то в звучании этих устройств могут возникнуть хорошо различимые на слух провалы. Для их устранения потребуется коррекция фильтра LPF, о которой уже упоминалось.

  • музыка, богатая низкими частотами, подаётся на колонки и усилитель сабвуфера;
  • регулятор фильтра LPF поворачивается отвёрткой вначале на пару делений против часовой стрелки, а если провалы не исчезли — на три деления по часовой стрелке. Обычно этого бывает достаточно для точной стыковки частот колонок и сабвуфера;

Видео: настройка сабвуфера в автомобиле

Итак, для точной настройки сабвуфера автовладельцу придётся больше полагаться на субъективные ощущения, а не на показания приборов. Объяснение этому простое: машины у всех разные, предпочитаемая музыка — тоже разная, да и конструкции сабвуферов могут существенно отличаться

Но даже в таких условиях необходимо уделить самое пристальное внимание настройке фильтров. Потому что без этого сабвуфер не будет звучать в полную силу

Настройка акустической фазы сабвуфера

Также важна настройка акустической фазы сабвуфера. Не вдаваясь в нюансы терминологии, следует сказать, что правильная фазировка позволяет обеспечить звучание «саба» спереди, вместе с фронтальными динамиками. Если сабвуфер слышно сзади, из багажника, значит что-то сделано неправильно.

На многих усилителях есть «крутилка» фазовращателя, позволяющая плавно поворачивать фазу. Поэтому желательно приобретать именно такие усилители. Если такой возможности нет, повернуть фазу можно на ГУ, если у него есть такая функция. Или же можно просто поменять местами плюсовой и минусовой провод на динамике.

Основные положения при выборе сабвуфера

Многие полагают, что расположенная в отдельном корпусе система с низкочастотной головкой, которая воспроизводит звук совместно с маленькими сателлитами и есть сабвуфер. Это не так. Значение термина «сабвуфер» — «ниже НЧ-головки». Сабвуфер – это отдельная акустическая система для воспроизведения низших частот звукового диапазона, уменьшающее нижнюю граничную частоту до 20 Гц и ниже.

Основные разновидности сабвуферов: а) активные; б) пассивные. К первому типу можно отнести модели, снабженные встроенным усилителем. Их преимущество – разгрузка основного усилителя домашнего кинотеатра. В этому случае, сабвуферу требуется дополнительное питание. Ко второму типу относятся модели, которые нужно подключать к внешнему усилителю. Существует несколько вариантов подключения пассивного сабвуфера. При подаче ресивером сигнала на основные спикеры и на сабвуфер одновременно, широкополосный выходной сигнал передается на вход сабвуфера. При этом используется дополнительный разделительный фильтр (кроссовер), который разделяет высокие и низкие частоты и выдаёт отфильтрованные сигналы к месту назначения (низкочастотный – на сабвуфер, высоко- и среднечастотный на основные сателлиты).

Пассивный сабвуфер имеет ряд недостатков, вследствие чего стоимость их ниже, чем у активных. Серьезный недостаток — необходимость точной увязки сабвуфера с имеющейся в наличии акустической системой. Это весьма сложный процесс. Подключение сабвуфера с помощью отдельного усилителя мощности и электронного разделительного фильтра позволит снизить нелинейные искажения за счёт того, что сигнал разделяется по специальной схеме. И к тому же, основной усилитель освобождается от повышенной нагрузки.

В последнее время практически на всех активных сабвуферах предусмотрена возможность регулировать частоту разделения, поэтому при использовании такой модели подключения сабвуфера процедура согласования основных компонентов системы становится намного проще. Как недостаток, можно отметить довольно высокую стоимость активных сабвуферов. Несмотря на это, при выборе советую присмотреться именно к активным, имеющим внутренний усилитель. Если не хотите тратить много денег на сабвуфер, присмотритесь к бюджетным моделям Yamaha.

Четвертый шаг: настройка акустической фазы

Для того чтобы басы звучали в гармонии с остальными частотами, выдающимися из фронтальных динамиков и при этом не возникало ощущаемого разделения на стороны автомобиля, нужно верно настроить акустическую фазу. Данный параметр настраивается по личным ощущениям водителя и регулируется фазовращателем Acoustic phase, который расположен на лицевой панели усилителя. Следует постепенно вращать фазовращатель регулировки фильтра по направлению часовой стрелки до того момента, пока фронтальные динамики и сабвуфер не начнут играть в одной плоскости / акустической фазе (не будет ощущения отдельного выдавания баса с зада). Композиции для проверки необходимо прослушивать на водительском сидении, где отслоение звука всегда более ощутимо.

Посмотрите видео по настройке:

Почему важно состыковать сабвуферы и мидбасом правильно?

Если сабвуфер будет плохо состыкован с мидбасом, то звук будет некачественным и неполноценным. Особенно это заметно на низких частотах, когда вместо чистых басов получается какая-то несуразица. Иногда возможны и такие плачевные варианты, кода звук из сабвуфера вообще будет играть независимо. На самом деле, это касается всех видов музыки, а не только скажем, классики или рок-музыки, где наблюдается игра «живых» музыкальных инструментов.

Например, в треках, что относят к столь популярному среди молодежи жанру EDM, наиболее яркие басы находятся именно на стыке с мидбасом. Если состыковать их неправильно, то низкочастотные громкие басы в лучшем случае уже будут не столь впечатляющими, а в худшем – будут едва слышны. Так как настроить усилитель необходимо на одинаковую частоту, рекомендуется пользоваться анализатором звукового спектра для получения наиболее точных данных.

Варианты расстановки

Согласно правилам расстановки технического оборудования, необходимо изначально определиться с размещением колонок.

В помещении они устанавливаются в несколько вариантов:

  • напольный;
  • встраиваются в стену или мебель;
  • вешаются;
  • применяется интеграция акустики в аппаратуру или систему «Звук вокруг».

Также важно правильно подключить всю аппаратуру, настроить громкоговорители и разместить соответственно экран. При возможности использовать беспроводные варианты, чтобы применение кабеля свести к минимуму, так как не каждый владелец имущества будет рад большому количеству проводки на полу

После полной установки и развертки аппаратуры необходимо провести испытание результата работы посредством включения контента.

Функции сабвуфера

Итак, рассмотрим, как правильно подойти к выбору надежного сабвуфера для дома. Данный прибор отделяет низкие частоты входного сигнала, который идет из громкоговорителя.

Это позволяет получить более объемную и реалистичную акустическую картинку. С помощью оборудования производятся и отдельные звуковые сочетания.

Если точнее, сабвуфер представляет собой комбинацию отдельных громкоговорителей, воспроизводящих низкочастотные звуки.
Важно обратить внимание на способы подсоединения конкретной модели. Также перед выбором конструкции, нужно изучить параметры настройки сабвуфера:

Также перед выбором конструкции, нужно изучить параметры настройки сабвуфера:

  • регулирование фазы;
  • частотность раздела;
  • характеристики сигнала.

Дополнительно могут прилагаться всевозможные механизмы – эквалайзер, дистанционное управление и беспроводное подключение.
Если не получается разместить сабвуфер на расстоянии от усилителя из – за проводов, можно выбрать беспроводные модели.

В этом случае в устройстве размещается беспроводной адаптер, принимающий сигналы т от отдельного механизма – датчика. Существуют специальные комплекты адаптеров, позволяющие любой саб превратить в беспроводной вариант.
