Виды мультиметров: какой лучше купить

Приставка миллиомметр к мультиметру

Работа схемы приставки миллиомметра основана на определении падения напряжения на предмете измерения, при протекании через него фиксированного тока. Ток формируется генератором на транзисторе. Работой транзистора управляет усилитель на микросхеме TL062, которая питается стабилизированным напряжением от микросхемы 78L05. Предел измерений изменяется при помощи переключателя SA1. Диод, подключённый параллельно объекту измерения предохраняет мультиметр при включении приставки без измеряемого компонента. Особо следует заметить, что кнопка SB1 включается только исключительно на время проведения измерений. От себя добавил в схему светодиод с ограничивающим резистором номиналом 1,2 кОм для индикации включения. Подробнее здесь…

Как видите, купить такой себе супер-универсальный измеритель в стиле “швейцарский многофункциональный нож”, где была бы возможность мерять всё и вся – невозможно. Но возможно потратить немного времени и деталей, собрав на базе даже самого бюджетного мультиметра, достаточный для своих целей прибор. А если у вас есть и свои наработки по этой теме, то присылайте на почту – добавим в статью, пополнив общую копилку знаний.

Достоинства и недостатки

Стрелочный multimeter — идеальный интегратор, обладающий большим динамическим диапазоном и отличающийся наглядным представлением совершенных измерений. Он имеет простую структуру. В основе работы лежит электромеханическая головка стрелки, на которую подается электроток через резистивные делители. Когда он протекает, создавая магнитное поле, то отклоняет приборную стрелку на конкретное значение угла.

Что касается точности измерения, тестер не проигрывает цифровому аналогу, однако из-за постоянного внешнего магнитного поля есть некоторые погрешности в работе. Он зависит также от полярности измеряемого сигнала. Из минусов можно также отметить зависимость от чувствительности и взаимодействия с измерительным объектом. Недостатком является отсутствие автонастройки, ограниченный функционал, линейность шкалы, подстройка нуля, вибростойкость, низкая устойчивость к механическим ударам и повреждениям.

Вам это будет интересно Проверка напряжения в сети

Обратите внимание! Плюсы стрелочного мультиметра заключаются в низком энергопотреблении, инерционности, отсутствии восприимчивости к помехам, динамическом измерении емкости и измерении напряженности колебания поля. Еще можно отметить, что такой тестер долговечный, надежный и простой в работе

Простота работы явное достоинство

Виды мультиметров

Мультиметры подразделяются на два вида в зависимости от способа индикации показаний: аналоговые и цифровые.

Аналоговые мультиметры – это многофункциональные электроизмерительные приборы с индикацией показаний посредством стрелочной (аналоговой) шкалы.

Достоинства аналоговых мультиметров:

1. Возможность проводить измерения при низких температурах окружающей среды до -30 °С.
2. Быстрота работы при большом объеме измерений, когда не требуется высокой точности.
3. Не требуют потребления энергии от встроенного источника питания в режиме измерения напряжения и тока.
4. Мгновенное отображение динамики изменения сигнала.

Недостатки и особенности:

1. Нелинейная шкала и установка нуля перед началом измерений.
2. Отсутствие автоматического определения полярности напряжения.
3. Небольшой набор функций: в большинстве моделей — только измерение постоянного и переменного напряжения, постоянного тока и сопротивления.
4. Низкое входное сопротивление и, как следствие, высокая погрешность при низковольтных измерениях.
5. Чувствительность к механическим повреждениям, вибрациям.

Цифровые мультиметры – это современные надежные измерительные устройства, характеризующиеся высокой точностью измерений и разнообразными функциональными возможностями. Цифровые приборы пришли на смену аналоговым в связи с возможностью широкого применения полупроводниковых технологий. В настоящее время большинство выпускаемых мультиметров являются цифровыми. Специалисты, работающие с электротехническим оборудованием, при необходимости могут подобрать среди цифровых мультиметров модель, ориентированную на конкретные узкоспециализированные задачи.

Достоинства цифровых мультиметров:

1. Максимально возможная точность измерений.
2. Автоматическое определения полярности: при неправильном подключении щупов на экране отобразятся корректные значения со знаком минус.
3. Возможность автоматического и ручного выбор диапазонов измерений.
4. Многофункциональность.
5. Не требует обязательной подстройки нуля.
6. Точность показаний мультиметра не зависит от заряда батареи.
7. Устойчивость к механическим повреждениям.
8. Возможность записи результатов измерений в память и синхронизации с ПК.

Цифровые мультиметры могут классифицироваться по количеству разрядов, классу точности, размерам, классу защиты, наличию дополнительных функций либо другим параметрам.

Линейка мультиметров ZEN в зависимости от типоразмера и назначения моделей подразделяется на 4 группы:

1. 1 – компактные,
2. 2 – среднеразмерные (стандартные),
3. 3 – большие переносные,
4. 4 – настольные.

Подробнее о линейке мультиметров ZEN можно прочитать в статье.

В чем разница между отсчетами и разрядностью?

Отсчеты и разрядность — это термины, которые используются для описания разрешения цифрового мультиметра. Сегодня чаще всего цифровые мультиметры классифицируют по общему числу отсчетов, а не по разрядности.

Отсчеты: разрешение цифрового мультиметра также обозначается в отсчетах. Чем больше отсчетов, тем выше разрешение для определенных измерений. Например, мультиметр с 1999 отчетами не может измерять напряжение до одной десятой вольта, если измеряется 200 В и более. Компания Fluke производит цифровые мультиметры с разрядностью 3½ и числом отсчетов до 6000 (то есть максимальное число отсчетов на дисплее измерительного прибора составляет 5999), а также измерительные приборы с разрядностью 4½, с числом отсчетов 20000 или 50000.

Разрядность: в линейку продукции Fluke входят цифровые мультиметры с разрядностью 3½ и 4½. Например, цифровой мультиметр с разрядностью 3½ может отображать три полных разряда и один неполный разряд. Три полных разряда отображаются в виде чисел от 0 до 9. Неполный разряд, который считается наиболее значимым, отображается в виде 1 или остается пустым. Мультиметр с разрядностью 4½ может отображать четыре полных разряда и один неполный разряд, то есть разрешение такого прибора выше, чем у мультиметра с разрядностью 3½.

Как выбрать мультиметр

Перед тем как купить многофункциональный тестер необходимо определиться с целью его приобретения. Поскольку большинство радиолюбителей используют аппарат для бытовых нужд, например осуществляют ремонт приборов, устраняют повреждения в электропроводке, определяют заряд аккумулятора, им будет достаточно приобрести недорогую цифровую модель. Аналоговые устройства сейчас утратили свою популярность в связи с низким уровнем точности. При обзоре моделей, смотрите на следующие характеристики устройств:

• функциональность;
• уровень погрешности;
• диапазон измеряемых величин;
• качество сборки;
• тип питательного элемента;
• размер и разрядность дисплея;
• эргономику корпуса;
• качество токопроводящих проводов;
• вид переключателя;
• сведения о результатах поверки.

Дополнительные функции мультиметров

Следующие дополнительные функции могут для кого-то стать решающим фактором при выборе измерительного прибора:

• Проверка транзистора. Будет интересна радиолюбителям и тем, кто постоянно работает с электроникой. Для проверки работоспособности транзистора в таких устройствах есть специальный трехконтактный транзисторный разъем. Проверка осуществляется гораздо быстрее, чем в омметрах.
• Бесконтактное обнаружение провода (NCV). Прибор с таким режимом позволяет обнаружить провод глубоко под штукатуркой, находящийся под напряжением. Благодаря этому вы с легкостью определите места, где можно сверлить перфоратором, не боясь задеть провод. Для поиска проводки и повреждения проводов советуем взять CEM DT-9963.

CEM DT-9963

• Проверка диодов. Этот режим отличается от прозвонки, при которой можно было узнать лишь о работоспособности диода. Он дополнительно позволяет определить наименьшее напряжение, при котором диод будет пропускать ток при работе в прямом направлении.
• Замер индуктивности. Подобный режим может понадобиться при замере индуктивности электрической катушки. Это замер производится путем прохода тока через катушку и определения сопротивления действию этого тока.
• Измерение емкости конденсаторов. Выполняется путем прохода через конденсатор переменного тока. Такое измерение может потребоваться в случае, когда не знаем емкость конденсатора, например, он не промаркирован. Однако даже маркированные полезно проверить на этот показатель. Например, если отклонение от нормы выше или ниже 10 %, тогда конденсатор уже испорченный и его использовать нельзя. Замерять емкость конденсаторов удобно мультиметром Bort BMM-1000N.

Буквенное обозначение функциональности

Современные мультиметры обладают множеством различных функций.

Для облегчения поиска нужного прибора в каталогах применяют буквенные индексы, являющиеся заглавными буквами английских названий измеряемых физических параметров.

Наиболее распространённые:

T – (temperature), измеряет температуру;

F – (frequency) частотомер (для измерений частоты);

C – (condenser capacity) емкость конденсатора;

L – обозначение индуктивности, принятое в честь физика Эмилия Ленца (Lenz);

R – (resistance), сопротивление.

Таким образом, например, CRL мультиметром, можно измерить емкость, сопротивление, индуктивность.

На корпусе типичного бюджетного мультиметра встречаются такие обозначения:

Для этих целей подойдёт бюджетный мультиметр, как на картинке. Красный щуп вставляют в разъем V,R,mA, чёрный в COM, переключают прибор в режим «прозвонки», обозначенный диодом или звуковым динамиком. После этого замыкают два щупа, проверяя работоспособность — должен прозвучать сигнал.

Допустим, необходимо прозвонить интернет-кабель. Сначала нужно два разъема поставить рядом. Прикасаясь щупами к клеммам, подключенным к проводам одинакового цвета, добиваются появления сигнала. Если сигнала нет – значит, где-то обрыв (нет контакта).

Цифровой дисплей при проверке кабеля показывает сопротивление.

Чтобы проверить качество электричества в розетке, нужно переключиться в режим V~ 750, вставить щупы и понаблюдать за изменяющимся напряжением некоторое время.

Также в данном режиме измерений можно определить фазу. Для этого один щуп заземляют (подключают к корпусу щитка или к заземлению), а другим проверяют провода или клеммы контактов. Появившиеся 220В (или около того) на дисплее будут указывать, что проверяемый провод – фаза.

Часто в паспорте бытовых устройств указывают номинальный ток.

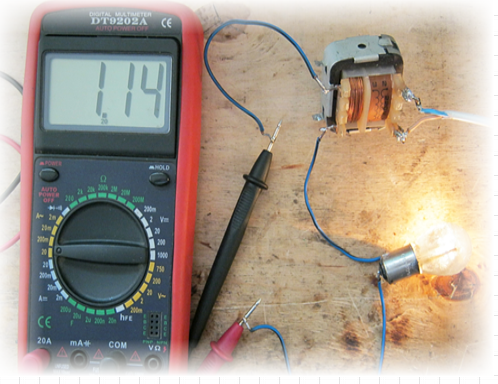

Чтобы измерить ток, протекающий в цепи, мультиметр необходимо включить в ее разрыв.

Для этого выставляют переключатель мультиметра в максимальное значение диапазона А~ (переменный ток, 20 А).

Щупы необходимо подключить в соответствующие разъемы.

Для безопасного подключения оголённых проводников использована лампочка 12В с питанием от трансформатора.

Под сетевым напряжением подобным способом мерить ток нельзя из-за опасности поражения. Но можно соорудить испытательный стенд, безопасно вставляя щупы в одну розетку и подключая нагрузку к другой.

Проверять резисторы или другие радиоэлектронные нужно в режиме омметра, переключая соответствующие диапазоны таким же образом, как делалась прозвонка.

Измеряя килоомы и мегаомы, необходимо избегать касания пальцами выводов деталей – человеческое тело обладает сопротивлением, которое будет влиять на точность измерений.

Так нельзя!

Данные источники тока имеют свойство восстанавливать напряжение, благодаря химическим процессам, происходящим внутри, но при выполнении работы у подсевшего аккумулятора напряжение падает. Но можно сделать измерение силы тока, протекающего в подключенной к клеммам аккумулятора нагрузке, подобрав соответствующее сопротивление нагрузки, и потом перейти и переключиться в режим напряжения, таким способом вычисляя выдаваемую мощность источника питания.

Наблюдая за динамикой падения напряжения, можно судить о том, насколько аккумулятор разряжен. Чтобы объяснить, как проверить конденсатор мультиметром, нужно понимать свойство активного емкостного сопротивления, уменьшающегося по мере увеличения емкости при переменном токе.

У цифровых мультиметров есть внутренняя электронная защита, предотвращающая неправильное использование прибора, а также встроенный плавкий предохранитель.

Автоматическое выключение питания способствует экономному расходованию заряда батареи.

Лучшие мультиметры средней цены

В ТОП лучших измерительных устройств среднего ценового сегмента входят тестеры, оснащенные дополнительными функциями. Они отличаются количеством режимов, большим экраном и более удобным и эргономичным дизайном корпуса. Провода, входящие в комплект таких мультиметров более прочные и длинные. Базовая погрешность этих аппаратов при измерении постоянного напряжения составляет не более 0,5%. Большинство таких моделей позволяют производить замеры как электрических величин, так и параметров окружающей среды:

• освещенность;
• температуру;
• влажность;
• уровень шума.

Victor VC70D

Модель отличается многофункциональностью и компактностью. Прибор цифрового типа позволяет проводить измерения в нескольких режимах, которые выбираются пользователем с помощью тастатуры на передней панели корпуса. Помимо силы тока и напряжения аппарат способен измерять температуру, сопротивление, емкость. Он также может заменить частотомер. Надежность мультиметра обеспечивается преобразователем аналого-цифрового типа. На большом экране со светодиодной подсветкой отчетливо видны текущие показания. Для безопасной эксплуатации аппарат оснащен контролем перегрузок и опцией «Автоотключение». На корпусе имеется крепление для проводов и подставка для установки на горизонтальной поверхности. В комплекте с тестером идет качественный защитный чехол.

Mastech MS8209

Эта модель изготовлена в соответствии с европейским стандартом качества. На корпусе цифрового устройства имеется переключатель, ЖК-экран 16 мм, кнопки для выбора дополнительных функций и разъемы для подключения измерительных проводов. Выбор режима осуществляется 2 способами: автоматическим и ручным. Измерения могут проводится в 39 диапазонах. На дисплее предусмотрена индикация режимов, полярности, перегрузки и заряда. Помимо стандартных измерений, прибор может осуществлять замеры следующих параметров:

• уровня шума в общественных помещениях, звукозаписывающих студиях;
• температуры в различных средах с помощью встроенной термопары;
• влажности материалов посредством полупроводникового датчика;
• освещенности помещения или рабочего места.

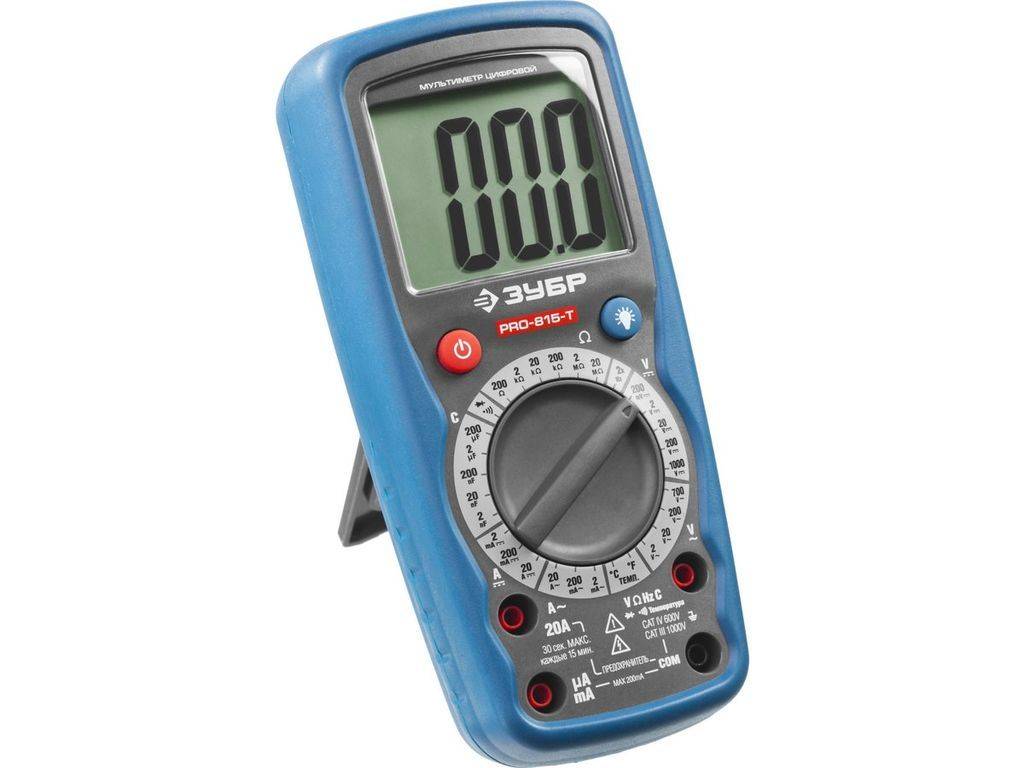

ЗУБР 59815-t

Многофункциональный цифровой измерительный прибор от российского производителя отличается высокой точностью, большим набором опций и надежностью. Подходит для работы профессионального электрика. Устройство имеет эргономичный прорезиненный корпус с большим жидкокристаллическим экраном, оснащенным подсветкой. Для управления работой предназначен механический переключатель. С помощью мультиметра можно измерить частоту и температуру, провести тест полупроводников и прозвонку цепи.

Для обеспечения безопасности при работе поверхность корпуса имеет двойную изоляцию, а для удобства использования – подставку-упор. Аппарат автоматически определяет перегрузки и информирует пользователя с помощью индикатора. Он работает от обычной батарейки типа CR-9V.

Назначение и виды

Назначение прибора угадывается из названия. «Мульти» – приставка в сложных словах, означающая «много». «Метрео» переводится с греческого языка как «измерять». Получается, что мультиметр – это прибор, которым можно измерить много различных параметров. Конечно же, почти все измеряемые параметры, так или иначе, связаны с электричеством.

Мультиметром невозможно измерить, например, артериальное давление человека или влажность воздуха, но используя некоторые модели, можно измерить температуру какого-либо предмета, жидкости или газа.

По конструкции выделяются следующие виды мультиметров:

1. аналоговые;
2. цифровые.

Аналоговые, ранее появившиеся в применении, заметно уступают цифровым в точности измерений и количестве измеряемых параметров. Они требуют дополнительной настройки и подготовки, перед тем как производить непосредственно измерение.

В конструкции приборов могут присутствовать элементы, работа которых основана на использовании явления магнетизма.

Точность аналоговых устройств сильно зависит от наличия магнитных полей в зоне измерений, влажности и температуры окружающей среды. Показания на таких устройствах считываются со шкалы, которая является многофункциональной.

Цифровые мультиметры намного проще в эксплуатации, чем аналоговые, они имеют более широкий диапазон выполняемых функций и пределы измерений, но при этом цена их выше. Показания выводятся в виде цифровой информации на жидкокристаллическом дисплее. Очень часто дисплей имеет подсветку для удобства использования мультиметра при недостаточном освещении.

Электробезопасность

• При работе с мультиметром обязательно выполнение следующих правил обращения с прибором, обеспечивающих защищенность в плане электрической безопасности:
• запрещается работать с цифровым мультиметром в условиях повышенной влажности (в ванной комнате с остатками влаги, например);
• недопустимо менять положение кругового переключателя, а также выбирать новый предел измерения в процессе снятия показаний в розетке;
• ни в коем случае нельзя измерять электрические величины со значениями, превышающими выбранный вами предел;
• категорически запрещено пользоваться цифровым прибором при неисправных (поврежденных механически или надломленных) измерительных проводах и щупах.

В заключение отметим, что к этой же проблематике (а именно – к вопросу безопасности) следует отнести и еще одну особенность применения мультиметра. Дело в том, что при работе с этим прибором вы сможете не только померить действующее напряжение, но и установить характер неисправности, проявляющейся в виде его отсутствия.

Для этого вам дополнительно потребуется обычная индикаторная отвертка, посредством которой вы сможете установить факт наличия (или отсутствия) «фазы» на одном из розеточных клеммников.

Случается, что индикаторная отвертка показывает наличие «фазы», а при вставлении обоих измерительных щупов в розетку показание мультиметра не меняется. Это значит, что в «нулевой» жиле электропроводки имеется обрыв, или нарушен контакт в соединении ее с розеточным клеммником.

При работе с индикаторной отверткой обязательно убедитесь в исправности этого вспомогательного приспособления. Его надо проверить на заведомо «рабочей» розетке. Для проверки последней достаточно подключить к ней работающую настольную лампу или утюг.

Использование мультиметра очень упрощает работу электрика. И на бытовом уровне прибор может пригодиться, если надо проверить, исправна ли розетка, и какое напряжение в сети.

Питание

В обоих видах мультиметров для работы требуются элементы питания. Некоторыми видами индикаторов можно измерять напряжение и без батарей, однако для всех остальных видов измерений все-таки требуется источник энергии.

Это могут быть батарейки разных видов – АА, ААА, «Крона» («6F22») или аккумуляторы. Существуют модели со встроенными аккумуляторами, которые можно подзарядить.

Очень хорошо, если в мультиметре есть функция автоотключения при бездействии. Часто получается так, что измерения произведены, сломанный прибор отремонтирован, начинаются проверочные/наладочные пуски, а мультиметр забыт во включенном состоянии.

За несколько часов аккумулятор вполне может разрядиться. Поэтому для тех, кто постоянно пользуется измерительным прибором, лучше выбрать модель с автоотключением.

Куда подключать щупы мультиметра

Щупы для мультиметра идут в комплекте. Один щуп – красный, второй – черный. Корпус щупа выполнен из диэлектрика, на конце – заостренный металлический стержень

Внимание! Помните золотое правило: красный – всегда плюс, черный – всегда минус

Поэтому важно не перепутать гнезда подключения, иначе есть риск запутаться. Красный щуп всегда кидаем на плюс, черный – на минус

Красный щуп всегда кидаем на плюс, черный – на минус.

Щупы подключаются к специальным гнездам, также имеющим обозначения. Самих гнезд может быть три или четыре, в зависимости от модели мультиметра.

Гнезда для подключения щупов:

1. Гнездо “СОМ” – обозначает минус (масса, общий). В него подключается щуп черного цвета. Всем известно, что при замере переменного напряжения, допустим, в розетке, полярность не имеет значения. Тем не менее, следуйте следующему правилу: если есть определенный провод (щуп) и для него имеется специальное отверстие, то нужно подключать этот провод именно в это отверстие, так как черный цвет провода недвусмысленно нам намекает на то что он – минусовой.
2. Гнездо «VΩCX+» — обозначает плюс, к нему подключается красный провод. Это гнездо используется при измерении сопротивления, напряжения, частоты, температуры, проверки диодов и транзисторов. Проще говоря, это гнездо используется во всех измерениях, за исключением измерения силы тока.
3. Гнездо “20А” – специальное гнездо. К нему подключается красный щуп, а функция этого гнезда – измерение силы тока величиной до 20 ампер. 20 ампер это очень большая сила тока, поэтому будьте осторожны

Опять же, очень важное правило: при измерении силы тока, прибор (в нашем случае – мультиметр) нужно подключать к цепи последовательно и только так. Если рядом с этим гнездом увидите надпись “UNFUSED”, то имейте ввиду, что измерение производится без использования предохранителя, поэтому постарайтесь не сжечь прибор

Также нужно знать, как обозначается постоянный ток на мультиметре.
4. Гнездо “MACX” – гнездо для измерения силы тока малых значений микро- и миллиампер. Если рядом окажется надпись «0.2А MAX FUSED» — значит измерение производится с защитой прибора предохранителем, максимальное значение измерения – 0.2 ампера.

На приборе может быть нарисован красный треугольник с надписью “МАХ 600V” (значения могут отличаться в зависимости от модели мультиметра). Это максимальное значение измерения напряжения. Нельзя замерять напряжение выше этого параметра.

Внимание! Если вам неизвестны пределы измеряемого значения – устанавливайте регулятор на максимальное значение, по мере измерения – двигайтесь в меньшую сторону. Например, мы знаем, что измеряемый прибор (например, аккумулятор) имеет постоянное напряжение, но не знаем примерный диапазон (то-ли 24 вольта, то-ли 12 вольт, а может быть и 1.6 вольт)

В этом случае устанавливаем регулятор на максимальное значение сектора измерения постоянного напряжения и двигаемся в меньшую сторону.

Очень важно! Проводя любые измерения, ни в коем случае не держитесь пальцами за металлическую часть щупа, особенно при каких-либо измерениях опасного напряжения или силы тока

Проверка трансформаторов и электродвигателей

Иногда возникает необходимость проверки входного и выходного напряжения на трансформаторах блоков питания. Для измерения этих параметров необходимо использовать прибор, как вольтметр, произведя соответствующие настройки.

Многие бытовые машины содержат в конструкции электродвигатели, и в случае, когда двигатель не включается, приходится проверять наличие питающего напряжения на клеммах.

Если в питающей цепи неисправностей не выявлено, необходимо проверять исправность ротора, статора двигателя. Для этого можно проверить целостность проводов обмотки и наличие межвиткового замыкания.

Мультиметр при этом используется и как вольтметр, и как омметр.

Как пользоваться цешкой

Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.

Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.

Инструкция по применению для новичков выглядит следующим образом:

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

Обратите внимание, именно по причине указанной многофункциональности этот прибор получил свое пользовательское название. «Мульти» переводится как «много», а «метр» означает «мерить».. В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями)

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).

Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.

В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Пошаговая инструкция

После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.

Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».

Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.

После выбора режима и предела измерений мультиметра оба щупа берутся за изолированные ручки, а затем их острия вставляются в гнезда розетки.

В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.

Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.

Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.
