Культиватор из бензопилы своими руками, как сделать

Создание мотоблока из бензопилы «Дружба»

Благодаря малому весу такую технику можно использовать для проведения работ любой сложности.
Очень производительный двигатель.
Компактность и прочность.

На основе этого устройства получается качественный мотоблок, скорость которого составляет 2,5 км/час, а мощность около 4 л с.

- Главный вал будущей конструкции оборудуется специальным фланцем, который имеет воротниковый тип, РУ-32, что позволит затем легко прикрутить редукторы мостового вида.
- От УАЗа берутся звездочки и вместе с двухрядной цепью устанавливаются на будущее устройство и позволяют увеличить расстояние от редукторного моста до земли. Звездочки типа ГРМ позволяют увеличить расстояние до почвы на 15 см.
- Подшипники корпусного типа прикручиваются к главному мосту, их диаметр составляет 30 мм.
- Редуктор с коробкой передач можно сконструировать из мотора от мотоцикла «Карпаты», необходимо обеспечить центробежное штатное сцепление.
- Чтобы установить фрезы и затем установить колеса, нужно использовать стальную трубу.

Впереди рамы нужно установить груз, который сможет удерживать центр тяжести.

В качестве ручек приваривается труба, диаметром 30 мм.

Как только мотоблок из бензопилы будет готов, его можно протестировать на участке. Для это залейте горючее и попробуйте выполнить работы. При необходимости доработайте свое устройство.

Преимуществами такого агрегата являются:

возможность использования разнообразных смазочных и горючих материалов;
работа в полностью автономном режиме;
пригодность для любых типов работ.

Чтобы создать такой тип техники из бензопилы, не нужны специфические знания. Достаточно немного смекалки и желания получить эффективную технику. Самодельный мотоблок пригодный для использования на частных участках и на дачах.

Мотоблок из бензопилы своими руками

Бензопила – это устройство, пользующееся наибольшей популярностью у мастеров. Она может использоваться как некий привод универсального характера для того, чтобы произвести мотоблок собственными руками. В этом инструменте отлично сочетаются немаловажные качества:

1. Достаточно солидная мощность;

3. Максимально компактные размеры.

При помощи бензопилы можно создавать и агрегировать лебедки, велосипеды и прочие предметы.

Бензопила позволяет собственными руками изготовить самые разнообразные интересные конструкции. Для общей деятельности понадобятся знания по черчению, конструирование и так далее. Данные навыки важны для последующей качественной сборки, подведения точных размеров и просто для нормализованного рабочего процесса.

Мотоблок из бензопилы — изготовление, чертеж, инструкция

Самым простым и легким вариантом создания самодельного мотоблока является переделка его из бензопилы. Для этих целей может подойти любая модель, которая имеется у вас дома. Благодаря мощному мотору, легкой конструкции и высокой производительности, такие самодельные хорошо подходят для эффективного возделывания земли на участке.

Как сделать мотоблок из бензопилы своими руками?

Чтобы создать такой самодельный агрегат, рекомендуется использовать специальные чертежи. Эти схемы можно нарисовать самостоятельно, если есть определенные знания и представление о мотоблоке, либо выбрать один из предложенных вариантов

Самодельный мотоблок из бензопилы создают в несколько этапов, при этом важно соблюдать все нюансы, указанные на схеме

Изготовление рамы. Для этого используют толстостенную трубу, из которой следует создать куб с углами 32х32мм.
Установка мотора на верхние каркасные углы рамы, которые являются поперечными. Также нужно присоединить топливный бак, используя для этого кронштейны (бак должен быть размещен ниже мотора).
Раму на передней части оснащают вертикальными стойками, которые служат промежуточными опорами вала.
Специальные опоры присоединяются к продольным углам, что позволит потом монтировать ходовые валовые подшипники.
На передний элемент рамы устанавливают металлический груз, что обеспечит устойчивость мотоблока.
Из небольших металлических труб конструируют ручки для управления.
Мотоблок комплектуют старыми небольшими колесами, и также можно изготовить из металлических пластинок.

По итогу можно получить хороший мотоблок, у которого центр тяжести располагается над колесной опорной поверхностью.

Создание мотоблока из бензопилы «Дружба»

Бензопила «Дружба» считается лучшим выбором для изготовления мотоблока. Эта простая и очень производительная техника, наверняка, имеется в вооружении многих хозяев. Используя ее конструкционные элементы, можно изготовить достаточно мощный мотоблок, так как она имеет следующие особенности:

Благодаря малому весу такую технику можно использовать для проведения работ любой сложности.
Очень производительный двигатель.
Компактность и прочность.

Процесс создания агрегата схож с методом, который применяется для всех других моделей, но также есть свои нюансы:

Главный вал будущей конструкции оборудуется специальным фланцем, который имеет воротниковый тип, РУ-32, что позволит затем легко прикрутить редукторы мостового вида.
От УАЗа берутся звездочки и вместе с двухрядной цепью устанавливаются на будущее устройство и позволяют увеличить расстояние от редукторного моста до земли. Звездочки типа ГРМ позволяют увеличить расстояние до почвы на 15 см.
Подшипники корпусного типа прикручиваются к главному мосту, их диаметр составляет 30 мм.
Редуктор с коробкой передач можно сконструировать из мотора от мотоцикла «Карпаты», необходимо обеспечить центробежное штатное сцепление.
Чтобы установить фрезы и затем установить колеса, нужно использовать стальную трубу.

Впереди рамы нужно установить груз, который сможет удерживать центр тяжести.

В качестве ручек приваривается труба, диаметром 30 мм.

Преимуществами такого агрегата являются:

возможность использования разнообразных смазочных и горючих материалов;
работа в полностью автономном режиме;
пригодность для любых типов работ.

Варианты изготовления снегоуборщика из двигателей от разных бензопил

Разные бензопилы комплектуются разными между собой моторами. В связи с этим, при сборке снегоуборщика изготовителю потребуется внести в ее устройство те, или иные изменения. Рассмотрим их на примере тех бензопил, двигатели от которых чаще всего используются для изготовления самодельной техники.

Снегоуборщик из бензопилы Дружба

Чтобы собираемая самоделка получилась надежной и сбалансированной, перед ее сборкой потребуется изучить схемы. Чертежи должны подсказать изготовителю правильный порядок действий и методы монтажа узлов в общее устройство снегоочистителя.

Двигатель от бензопилы Дружба выделяется высокой мощностью, поэтому, в отличие от импортных пил, во время работы он достаточно сильно вибрирует и шумит. Чтобы сделать эксплуатацию снегоуборщика из бензопилы Дружба более удобной, во время установи мотора между рамой и двигателем потребуется установить толстый кусок резины. Он значительно снизит вибрацию на раму и на рукоятку оператора.

Чтобы снизить шум при постоянной работе самодельного снегоуборщика, встроенный в него двигатель потребуется оборудовать глушителем. Для этого нужно взять металлическую цельную трубу, которая должна быть прикреплена к мотору болтами или приварена. Внутрь металлической трубы необходимо установить резиновую прокладку, также сложенную в форме трубы.

Снегоуборщик из бензопилы Урал

Как и пилы Дружба, садовые цепные инструменты марки Урал обладают повышенным запасом крутящего момента и тяги. Поэтому, собирая снегоуборщик из бензопилы Урал, можно заранее начертить схему крупногабаритной машины с широким объемным ковшом и мощным шнековым механизмом.

Основой снегоуборщика будет служить рама, состоящая из трех, а не из двух продольных труб. Дополнительная труба нужна для более высокой устойчивости машины на участках с подъемами и уклонами. В задней части рамы нужно приварить 3 поперечные узкие стальные пластины, толщиной не менее 5 мм. Поверх труб нужно установить двигатель, и закрепить его 5–6 мощными болтами.

С колесами и шнеком мотор должен быть связан посредством цепного привода. Для его монтажа потребуются 2 крупные звездочки. Во время интенсивной работы снегоуборщика из используемой бензопилы они должны быть смазанными, иначе детали быстро нагреются и треснут.

Для работы самодельной машины потребуется мощный шнек, состоящий из вала, диаметром от 5 до 7 мм, а также 4 винтовые пластины. Они должны быть расположены на валу параллельно друг к другу, и непосредственно смотреть в центр ковша. Для сварки ковша необходимы 2 боковины и полукруг из оцинкованной стали.

Снегоуборщик из бензопилы Штиль

Машина из бензопилы немецкого бренда получиться малогабаритной и достаточно маневренной. Перед тем, как начать ее сборку, потребуется внимательно изучить чертежи, в которых будут указаны размеры деталей и их расположение в общем устройстве снегоочистителя.

Роль основы снегоуборщик из бензопилы будет играть крепкая металлическая рама. В ее задней части должен крепиться мотор, под которым необходимо предварительно установить и закрепить резину, толщиной 5 мм. Между двумя продольными трубами рамы нужно провести цепной привод, под которым к трубам потребуется приварить пластину оцинкованной стали.

Далее необходимо сварить заборный ковш. Для снегоуборщика из бытовой бензопилы Штиль размеры ковша не должны превышать 60×50 см в ширину и высоту соответственно. Внутрь ковша крепиться шнек, состоящий из 65-сантиметрового вала и расположенных на нем винтовых пластин.

Делаем мотоблок из бензопилы своими руками

По оценке владельцев земельных участков, уже испытавших все особенности кустарной мототехники из бензиновой пилы, собранной собственными руками, «Дружба» демонстрирует превосходнейший результат после модернизации. При грамотном выборе силовой установки для самодельного агрегата он работает не хуже своих промышленных прототипов.

Абсолютными плюсами данного устройства считаются:

большая мощность, достигающая в отдельных образцах до 4 лошадиных сил;
легкость – незначительная масса не утяжелит агрегат и прибавит ему мобильности;
малогабаритный размер – маленький двигатель не требует усиления рамы, что снижает финансовые расходы на ее изготовление;
бережливый расход горючего и смазочных материалов;
работоспособность, которая обусловливается готовностью к продолжительным нагрузкам;
возможность употребления всевозможных горюче-смазочных материалов;
функционирование в абсолютно автономном режиме;
применимость для различных видов работ.

Процедура сборки зависит от применяемого чертежа и может изменяться, но основные моменты сборки включают в себя следующие мероприятия. Рама собирается в соответствии с чертежом.

Процесс работы организован так:

берем металлическую трубу с сечением не менее 20 мм и сгибаем таким образом, чтобы общий облик был похож на 2 лонжерона, конец которых устремлен кверху;
в задней области лонжерона приваривается руль от мотоцикла;
укрепляем основание поперечинами;
к задним изгибам лонжеронов электросваркой привариваем опорную платформу под аккумуляторную батарею.

Далее работа продолжается по следующим пунктам.

Теперь монтируем специализированный фланец, при помощи которого вал будет фиксироваться к основной конструкции агрегата из бензиновой пилы.
На рынке бывших в употреблении деталей покупаем звездочки от автомашины УАЗ. Посредством их будет формироваться клиренс (дорожный просвет) между плоскостью земли и соединительной колесной балкой.
Берем подшипники с 30-миллиметровым диаметром. Фиксируем их к главному мосту.
Редуктор, оборудованный коробкой скоростей, собирается из двигателя от мотоцикла.
Колеса и фрезы кустарного мотокультиватора инсталлируются на металлическую трубу, требуемого диаметра.
Ввиду того что скорость у мотоблока небольшая, требуется система охлаждения принудительного типа. Самое простое решение – это монтаж вентилятора. А чтобы воздушный поток был устремлен на цилиндр, применяется предохраняющее покрытие. Им может стать старый мотоциклетный бензобак.

После завершения сборочных работ в обязательном порядке испытайте оснащение, совершая это с предельной осмотрительностью.

Не забывайте инсталлировать утяжелитель во фронтальной части агрегата, накрепко закрепив его на корпусе. Это даст возможность самодельной сельхозтехнике удерживать центр инерции. Если элемент зафиксировать неустойчиво, во процессе работы мотоблок будет ходить ходуном, что приведет к выходу из строя мотора.

Какие двигатели подойдут для сборки?

Чтобы дать ответ на этот вопрос, нужно заранее выбрать тот тип техники, который желает собрать изготовитель.

Вариантов может быть несколько:

самокат – малогабаритная самоделка. Самая тяжелая его часть – это ниша для ног пользователя. Остальные элементы можно сделать из легкой стали или алюминия. Лучше всего для сборки самоката на базе бензопилы подойдут силовые агрегаты мощностью около 3 — 4,5 л. с.;
картинг – это небольшое приспособление предназначено для скоростного передвижения по ровному асфальтированному или бетонному покрытию. Расчетная мощность двигателя для сборки картинга должна составлять примерно 4 — 5 л. с.;
мопед – среднее по размерам транспортное средство, в основу которого вложена крепкая устойчивая рама. Для изготовления мопеда подойдут моторы от бензопил мощностью 5 — 6л. с.;
квадроцикл – это сравнительно крупное средство передвижения, которое собирается из достаточно прочных и тяжелых деталей. Для сборки квадроцикла подойдет бензопила номинальной мощностью не менее 6 л. с.

Независимо от техники, которую хочет получить изготовитель, двигатель для самоделки должен быть в полностью исправном рабочем состоянии. Лучше всего заранее очистить или полностью заменить все имеющиеся в его конструкции фильтра, а также произвести настройки карбюратора и зажигания.

Вертолет

Такая самоделка относится к сложным и поэтому в жизнь на сегодня не воплощена. Она — в мечтах энтузиастов, в придуманных историях. Одна из них утверждает, что еще в СССР заключенный, разбирающийся в механике, сделал вертолет с двигателем от бензопилы и смог убежать из колонии.

Изготовление самодельного вертолета требует, в отличие от снегохода, лодочного мотора, велосипеда, болгарки и даже снегоуборщика, более сложных инженерных расчетов. Они же показывают, что один, даже мощный, двигатель не способен поднять в воздух такой летательный аппарат. Требуется как минимум 4 мотора, причем форсированных и работающих согласованно на максимально возможных оборотах. А реализовать это с двигателями от бензопил на практике затруднительно.

Мотоблок из бензопилы

Сложно не согласиться с тем, что в функциональности мотоблокам нет равных. Техническая оснастка и универсальность позволяют эксплуатировать их круглый год. Навесное оборудование, среди которого – прицеп, сеялка, плуг, лопата-отвал для уборки снега, картофелекопалка и др. позволяют соединить в одном приборе десяток агрегатов, тем самым сэкономив домашний бюджет.

Но даже покупка мотоблока среднего класса – дело отнюдь не недешевое. Когда нет такой возможности, остается два выхода – или взвалить на свои плечи все садово-огородные заботы, или изготовить его своими руками из подручных материалов. Все большее число аграриев нашей страны склоняются ко второму варианту, о нюансах реализации которого и пойдет речь дальше.

Особенности конструкции снегохода и аэросаней

Снегоход из бензопилы считается одним из самых сложных самодельных приборов, потому как для его изготовления потребуется большое количество дополнительных деталей, среди которых:

рама;
корпус;
гусеницы и передние лыжи;
руль;
управление, состоящее из ручки и сцепления.

Есть и другая сложность. Чтобы снегоход перемещался, его требуется оборудовать подвеской и трансмиссией, поэтому новичку с такой работой будет справиться непросто.

Создание снегохода из бензопилы своими руками начинают с несущей рамы, представляющей собой стальной профиль размером 20х20 или 20х30 см. За амортизацию задней подвески отвечает качающий рычаг, а за переднюю – рулевая вилка мотоциклетного типа.

Для изготовления снегохода из бензопилы потребуется приобрести много дополнительных деталей.

На заметку! Более сложная конструкция состоит из двух лыж, рулевым колесом можно будет не только поворачивать ось, но и тянуть рычаги рулевой трапеции. Несмотря на то что такой способ технически сложнее, он обеспечивает более удобное управление.

Дополнительно снегокат с мотором своими руками дополняется центробежным сцеплением с клиновидным ремнем и цепью. Для усиления тяговой силы на вал гусеницы крепится шестеренка, диаметр которой превышает приводную деталь вала бензопилы. Для нормальной эксплуатации самодельного устройства требуется брать мотор, имеющий мощность не менее десяти лошадиных сил.

Более простым вариантом являются аэросани, которые имеют похожий способ использования, но представляют собой движущийся по снегу винтомоторный самолет. Ввиду упрощенной конструкции сани не отличаются большой грузоподъемностью, проходимостью и устойчивостью. Основные преимущества – простая конструкция и легкость изготовления. Вращающийся винт, установленный за спиной водителя, требуется закрыть при помощи защитного кожуха, выполненного из мелкоячеистой сетки. Управление осуществляется посредством поворота лыж, газового рычага и тормоза. Оптимальной мощностью мотора считается 5-6 лошадиных сил.

Мотоблок из бензопилы Дружба своими руками: инструкция

Автомеханик, специализируется на С/Х технике

Дачники, имеющие в своем владении мотоблок, не знают проблем с обработкой земельного участка, проводя ее быстро и эффективно. Но что делать, если участок земли маленький и покупать дорогостоящую сельскохозяйственную технику дорого. Выходом из ситуации станет модернизация бензопилы в самодельную установку для обработки земли.

Этот недорогой и мощный инструмент, при желании модернизируется в мотоблок, который справляется с возложенными на него обязанностями не хуже специализированной техники. Давайте разберемся, как собрать мотоблок из бензопилы и какие инструменты для этого понадобятся.

Самодельный мотоблок: выбирает силовую установку

Центральный вопрос, разрешить который придется всем, кто решился на изготовление подобной самоделки, будет касаться его двигательной части. Именно от нее будет зависеть, «потянет» будущий мотоблок возложенные на него нагрузки или нет.

В данном случае вариантов может быть несколько:

старый двигатель от мотоцикла, мопеда, мотороллера или даже автомобиля, который не всегда есть под рукой в исправном состоянии, а покупка нового может потянуть колоссальные капиталовложения;
мотор от профессиональных триммеров;
двигательный компонент от производительных бензопил.

Каждый из них может стать хорошей основой мотоблоку, но самым известным способом считается тот, который основан на использовании бензопилы.

Безоговорочными достоинствами этого метода считают:

высокую мощность, достигающая в некоторых моделях до 10 л.с.;
легкость – небольшой вес не утяжелит мотоблок и добавит ему маневренность;
компактные габариты – небольшой мотор не нуждается в усиленной раме, что сокращает материальные затраты на ее производство;
экономное потребление горюче-смазочных материалов;
выносливость, которая определяется готовностью к многочасовым нагрузкам.

При правильном подборе силовой установки для самодельного мотоблока он функционирует не хуже своих заводских аналогов.

Примеры изготовления мотоблока из бензопилы «Дружба»

Предлагается несколько рабочих примеров самодельного мотоблока:

Первый вариант – легкий, компактный, идеально подойдет для небольшого участка.

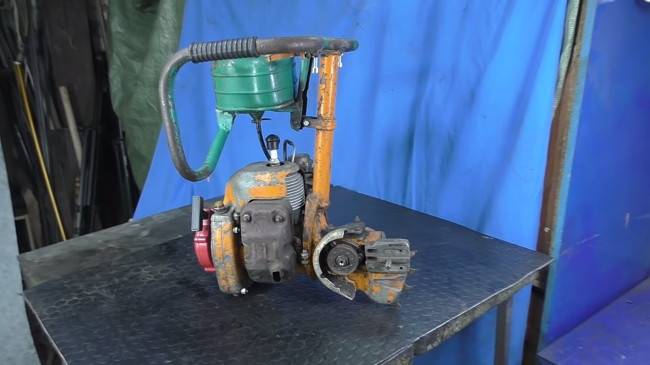

Второй вариант. Здесь применена практически полностью вся бензопила «Дружба»

Успешных рабочих вариантов представлено немало. Можно сделать вывод, что самодельный мотоблок из бензопилы «Дружба» вполне пригоден для использования и станет хорошим помощником в уходе за почвой. Однако следует учесть, что при сборке и дальнейшей эксплуатации агрегата следует соблюдать технику безопасности. А при сборке в первый раз и отсутствии, какого либо подобного опыта, осуществлять ее лучше под руководством опытного мастера.

Культиватор из бензопилы Дружба – подготовка к сборке

Изготовление техники из бензопилы начинается с изучения схемы. Она должна максимально детально описывать размеры всех используемых деталей. В чертежах также должны быть указаны методы крепления элементов в общую конструкцию.

Самодельный культиватор состоит из перечня важных деталей.

В их число входит

рама – для ее сборки понадобится купить металлические уголки и трубы;
топливный резервуар – следует взять штатный бак от бензопилы;
силиконовые шланги – необходимы для циркуляции горючего между баком и двигателем . Для сборки используются штатные трубки от бензопилы;
колеса – нужны для передвижения техники по твердому покрытию. Для монтажа в конструкцию необходимо взять колеса с резиной от старой детской коляски;
звезда на 41 зубец – требуется для установки на промежуточный вал;
звездочка для передачи крутящего момента – чаще всего используют звездочку от старого мопеда;
выхлопная труба – для сборки подойдет штатный узел от бензопилы.

С инструментов для работы нужно подготовить:

сварочный аппарат;
болгарку;
гаечные ключи;
отвертки.

Некоторые детали самодельного культиватора из бензопилы крепятся при помощи болтового соединения. В связи с этим нужно заранее купить комплект болтов и гаек, чтобы потом не тратить время на их поиски в гараже.

Пошаговые инструкции по изготовлению

Далее будут представлены подробные инструкции и рекомендации, как изготовить мопед из бензопил различных марок с помощью приспособлений, а также как произвести мопед из велосипеда и мотора от бензопилы.

Как сделать мопед из бензопилы Урал

Мопед будет состоять из рамы, которая повторяет форму рамы велосипеда, двигателя и редуктора, которые собираются из мотора бензопилы марки «Урал», бачка для топлива, тормозной системы.

Для того чтобы алгоритм сборки был понятен, представим его поэтапно с помощью фотографий.

Шаг 1. Берем пилу марки Урал и очищаем ее от загрязнений, если они имеют место быть.

Шаг 2. От бензопилы отсоединяется редуктор и двигатель, демонтируется пильная цепь и полотно. Дополнительно подбирается приводная звездочка велосипеда. Можно использовать звездочку, которая запрессована на раму с помощью подшипников.

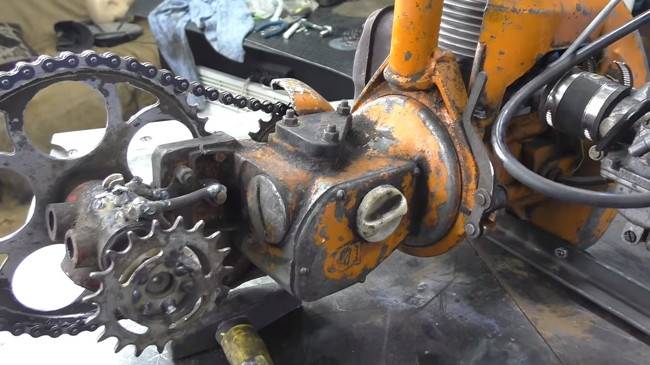

На фотографии представлена звездочка в сборе с фрагментом рамы.

Шаг 3. Болгаркой срезаем педаль, оставив только место крепления.

Должна остаться вот такая конструкция.

Рисунок 4. Ниже мы еще вернемся к нему

Шаг 4. Примеряем звездочку к редуктору двигателя бензопилы.

Шаг 5. К стороне, с которой болгаркой удалили педаль (рисунок 4), привариваем ведущую звездочку велосипеда.

Шаг 6. Конструкцию из звездочек привариваем на прутках к редуктору бензопилы с соблюдением соосности ведущей звездочки редуктора бензопилы и приводной велосипедной звездочки.

Подвижные части двигателя мопеда закрываются кожухами, а сама конструкция закрепляется на специальных кронштейнах над задним колесом мопеда.

Шаг 7. С руля велосипеда снимаются полимерные накладка, а в трубках просверливаются отверстия для монтажа акселератора (газа). Управление газом производится через тросик натяжения к пружине акселератора на двигателе.

Шаг 8. Также на рукояти монтируется система пуска (кнопка старт-стоп), которая ограничит движение приводящей цепи после того, как двигатель будет заведен магнето.

В итоге должно получится вот такое транспортное средство.

Которое заводится посредством магнето.

Как сделать мопед из бензопилы Дружба

Отличие от сборки мопеда с использование мотора пилы «Урал» состоит в том, что у «Дружбы» более тяжелый и мощный двигатель, который можно расположить только на нижней раме.

В идеале должна получится подобная конструкция.

Но возможны разнообразные вариации с инженерной конструкцией и геометрией рамы, а также с различным диаметром колес.

В остальном сборка мопеда аналогична, но только в данном случае приводящая шестеренка двигателя бензопилы напрямую соединяется цепью с приводной шестеренкой заднего колеса.

Кстати, для удобства и освещения дороги в вечернее время на мопед можно повесить фонарь, который будет «питаться» от небольшого генератора, преобразующего вращение колеса в электроэнергию.

Рекомендуем почитать интересные статьи о том, как сделать из бензопилы Дружба мотоблок и снегоход, что еще полезного можно сделать из этой пилы читайте здесь.

Как сделать мопед из бензопилы и велосипеда

Алгоритм производства мопеда с двигателем от бензопилы на велосипедной раме уже представлен в статье в качестве типовой инструкции изготовления.

Но также необходимо учесть ряд нюансов, которые касаются рекомендаций по конструкции велосипеда, мощности пилы, использования дополнительных приспособлений.

Итак, рекомендации:

Необходимо подбирать модели велосипедов с «мужской» рамой. Данная конструкция отличается жесткостью и лучшей управляемостью при работе двигателя. Кроме того, она позволяет эргономичное и надежное крепление двигателя к раме.
Лучше всех себя зарекомендовали пилы марок «Урал 2Т» и «Дружба М», их мощность в 3 кВт позволяет разогнать мопед до 40 км/ч.
В качестве бачка для топлива достаточно резервуара емкостью до 2 литров. В качестве бачка можно использовать бутылку.

Мопед из бензопилы Штиль

Изготовление мопеда из бензопилы марки «Штиль» также аналогично производству мопедов из прочих моделей бензопил.

Но есть один очень удобный нюанс, который крайне удобен касательно применения в мопедах. Редуктор и звездочка двигателя бензопилы Штиль находится сбоку от корпуса, что позволяет существенно уменьшить конструкцию сборного редуктора в мопедах.

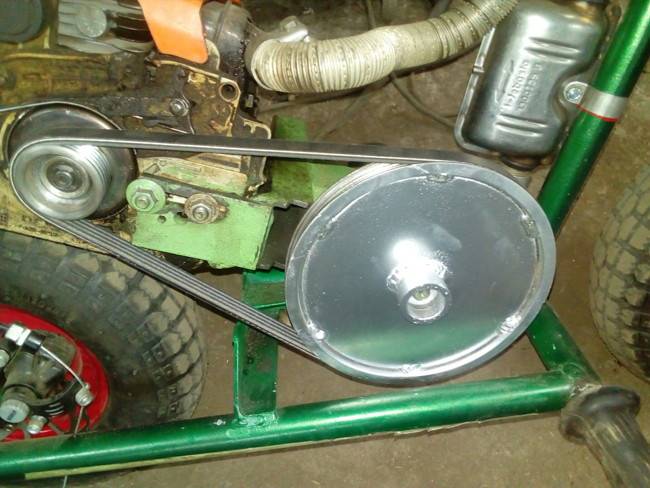

При использовании бензопилы Штиль, крутящий момент передается с помощью шкивов и ремня.

А после изготовления рамы, «подвеса» бачка, тормозов и фонаря, монтажа двигателя получится примерно вот такая конструкция.

Так выглядит готовый вариант самодельного мопеда с использованием бензиновой пилы Штиль 180

Какие самоделки из бензопилы можно сделать?

Бензопила — очень удобный инструмент для изготовления самоделок. Приспособив её на специальную платформу с колесами, и соединив цепь с валом, на котором будут установлены ножи, можно получить мощную газонокосилку. Кстати, чтобы долго не заморачиваться, на вал можно установить звёздочку от заднего колеса велосипеда.

Кроме того, из бензопилы можно сделать отличную пилораму, поскольку переделывание данного инструмента, в этом случае, также сводится к минимуму.

Вообще, все самоделки из бензопилы, можно разделить на две большие группы:

В первую группу попадают те самоделки, при изготовлении которых практически нет нужды разбирать и модернизировать бензопилу;
Ко второй группе самоделок, относится всевозможная техника: снегоуборочные машины, мопеды, аэросани, квадроциклы и т. д. Другими словами говоря, сложные механические устройства, для изготовления которых придется кардинально разобрать бензопилу, сделать водяную или воздушную систему охлаждения, в общем, полностью изменить этот бензиновый инструмент.

Рассмотрим, что можно сделать из бензопилы, что обязательно пригодится в домашнем хозяйстве.

Так, например, на основе бензопилы «Дружба» можно сделать следующие самоделки:

Мощный лодочный двигатель;
Бензиновую болгарку;
Пилораму;
Мотокультиватор;
Газонокосилку.

Если дело касается автомобильных самоделок, то из практически любой бензопилы, можно сделать:

Мопед, если установить бензопилу на велосипед;
Снегоход и аэросани;
Снегоуборщик;
Квадроцикл;
Самокат.

Конечно же, вторая группа самоделок из бензопилы, требует основательного подхода и полного изучение конструкции.

Также, потребуется докупить все необходимые материалы, а в некоторых случаях, не обойтись и без сварочного аппарата.

Пилорама из бензопилы

Наиболее простой в изготовлении, является самодельная пилорама из бензопилы Урал, Тайга или Дружба. Суть работы самодельной пилорамы заключается в том, что имеется одна большая направляющая, по которой на подвижных салазках, взад и вперёд, двигается бензопила.

В качестве направляющей, можно использовать рельсу или несколько длинных, но ровных металлических уголков. Платформа, на которую впоследствии будет закреплена бензопила, изготавливается из куска толстой стали, толщина которой должна быть не менее 5 мм.

Особого внимания заслуживает подвижная часть пилорамы, та, посредством которой платформа и осуществляет свое движение вдоль направляющей. В качестве роликов, здесь можно использовать металлическую трубу с прорезиненной поверхностью

Очень важно, чтобы ширина подвижной части совпадала бы с шириной направляющей

Как видно на фото, бревно, расположенное рядом с пилорамой, довольно легко разрезается на несколько частей, посредством движущейся по направляющей бензопилы. Таким образом, можно прилично сэкономить на покупке пилорамы, при этом, как видно, бензопилу практически не нужно каким-то образом переделывать, разбирать и т. д.

Мотоблок из бензопилы

Как было сказано выше, из бензопилы можно сделать различные самоделки для дома и дачи. Одними из таких самоделок, являются косилка и мотоблок. С косилкой из бензопилы дела обстоят не так сложно, как с мотоблоком, для изготовления которого придется варить металлическую раму, после чего, приспосабливать к ней два колеса сбоку.

Принцип изготовления мотоблока из бензопилы заключается в использовании нескольких звёздочек, которые могли бы передавать крутящееся усилие ножам. Для этих целей звёздочки располагаются по бокам металлического вала, на котором приварены несколько ножей.

Самодельный мотоблок из бензопилы Урал или Дружба, станет настоящим помощником для тех, кто имеет достаточно большой по площади огород. Может такой мотоблок и не будет отличаться большой мощностью, однако его вполне хватит для того, чтобы решить основную задачу по обработке земли.

Культиватор из бензопилы своими руками

Создание мотоблока из бензопилы «Дружба»

Мотоблок из бензопилы своими руками

Мотоблок из бензопилы — изготовление, чертеж, инструкция
