Типовые кухонных шкафов своими руками, фото и чертежи

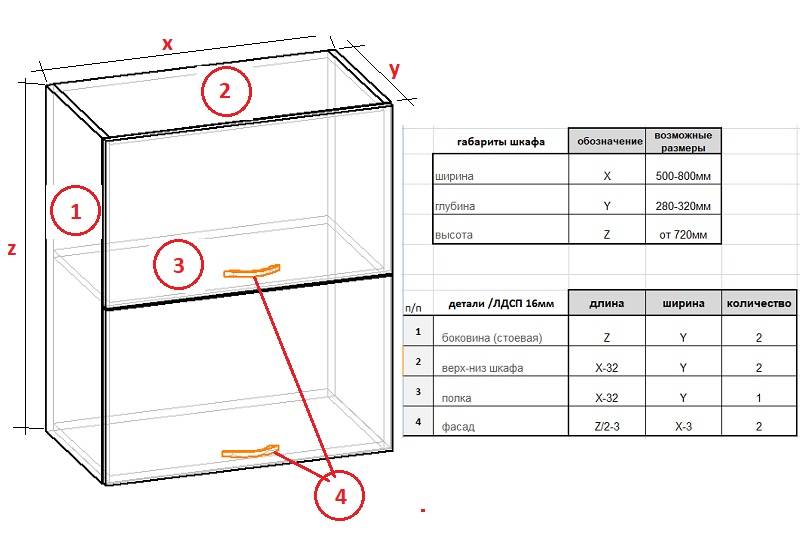

Навесной кухонный шкаф состоит из корпуса и фасадной части.
Корпус (короб) чаще всего изготавливают из ламинированного ДСП, реже из фанеры и массива. Его конструкция вполне проста и понятна.
Для проектирования прямолинейных гарнитуров используют следующие модули: вытянутой горизонтально конструкции, вытянутой вертикально конструкции и приближенной к квадрату формой.
В зависимости от высоты шкафов определяется количество внутренних полок.

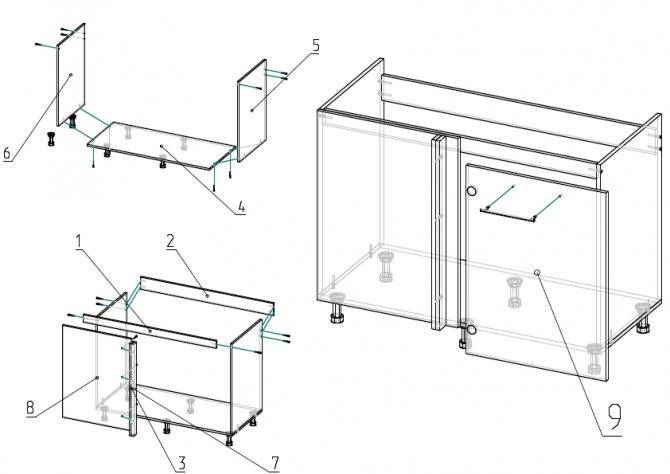

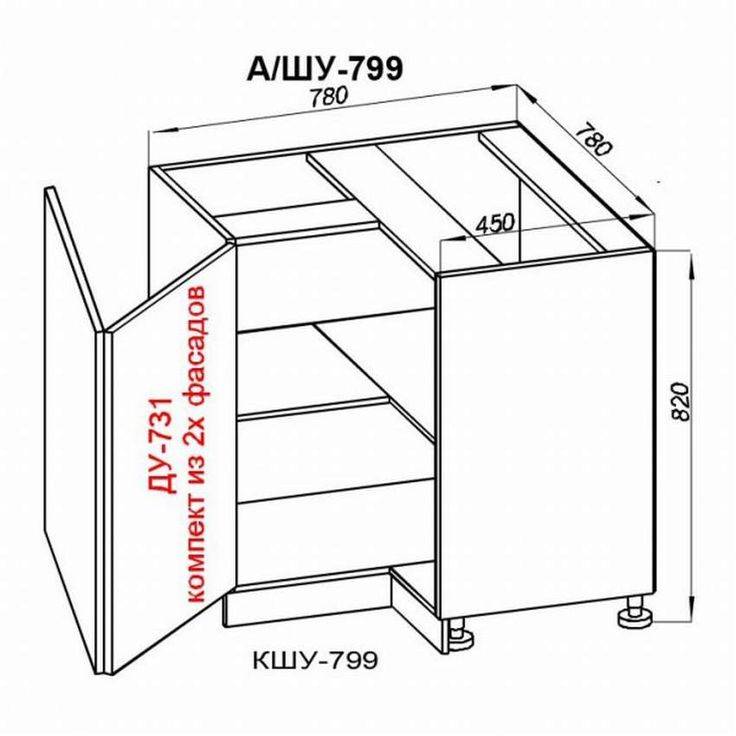

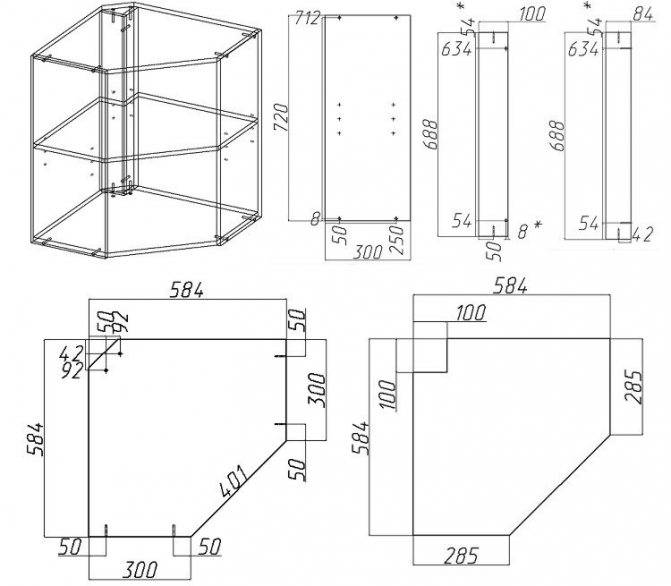

Кухонный угловой шкаф своими руками может представлять собой монолитную трапециевидную или составную из двух шкафов прямоугольную конструкцию.
Как сделать кухонные шкафы своими руками? Прежде всего, определиться с размерами. Коротко о стандартах в кухонной мебели можно прочитать здесь.
Разновидности конструкций навесных шкафов
Для того чтобы начать работу над изготовлением кухонного гарнитура своими руками необходимо подробнее разобраться, какими бывают основные виды навесных шкафов и их назначение. Навесные шкафы обычно классифицируют по двум направлениям – по назначению, а также по типу конструкции.
По назначению виды навесных конструкций принято распределять на: торцевые шкафы, шкафы с сушкой, открытые шкафы и шкафы для посуды.
По типу конструкции выделяют шкафы с горизонтальным и вертикальным открыванием. Более распространённым считается первый вариант, так как для изготовления горизонтальной двери требуется только стандартное крепление (навесы), а для вертикальной дверцы гидравлический цилиндр.
Еще одним критерием, по которому можно распределить навесные шкафы – это место установки. Этот мебельный гарнитур может быть прямым и угловым (торцевым). Угловые навесные шкафы, конечно же, имеют более сложную конструкцию, и на их изготовление требуется не только больше материала, но времени, зато они гораздо удобней в эксплуатации и занимают меньше пространства.
Шкафы с сушкой – это очень практичный вид шкафов для кухни, которые в большинстве случаев принято располагать рядом с мойкой. Внутри таких конструкций размещают сушилку для посуды. Очень удобный вариант для любой кухни.
Чертежи шкафов-пеналов своими руками
Обычно вопросом как сделать шкаф пенал своими руками задаются, когда есть необходимость в дополнительном месте хранения и какое-то узкое место для размещения компактного предмета обстановки. Конструкция шкафа-пенала довольно простая и, на первый взгляд, реализовать задуманное совсем несложно.
- Первый шаг: сделать замеры и определиться с тем, как этот шкаф-пенал будет выглядеть.
- Второй шаг: продумать его внутреннее наполнение так, чтобы шкаф был функциональным и полностью исполнял отведенную роль.
Нередко отведенные габаритные размеры изначально «мешают» задумкам. И уже на этапе проектирования можно понять, что того, что хочется получить невозможно. Остановимся на основных моментах и нюансах проектирования.
Шкаф пенал с полками и нишей под одежду на плечиках
Чтобы боковины пенала не «выгнуло» со временем, а сам шкафчик не перекосило, необходимо придать жесткость конструкции. Это можно сделать двумя способами:
- В шкафу-пенале с полками стоит жестко закрепить некоторые полки, помимо крышки и дна. При высоте порядка 1,5м достаточно одной по центру, выше – лучше две. Остальные полочки можно сделать съемными, с креплением на полкодержателях.
- В пенале, где требуется высокая ниша для хранения (под одежду на плечиках или хозяйственный инвентарь) ставят так называемое «ребро жесткости». Его роль исполняет вертикально установленная вдоль задней стенки панель. Обычно ее располагают под верхней полкой.
Пенал с выдвижными ящиками
При проектировании выдвижных ящиков следует подумать об их целесообразности. Выделим несколько ключевых моментов:
- Внутренняя ширина ящика при толщине материала 16 мм меньше габаритной на 90 мм. То есть при ширине пенала в 300 мм «полезная» ширина ящика будет всего 210 мм.
- Глубина выдвижного ящика ограничена длиной направляющих. Самая короткая – 250 мм. Более подробно о расчете выдвижного ящика в шкаф можно почитать здесь.
- Располагать выдвижные ящики в пенале лучше на высоте не более 1200 мм от пола. В противном случае ими будет неудобно пользоваться.
Шкаф пенал для кухни своими руками
Чаще всего пеналом на кухне называют высокий напольный шкаф со встроенной бытовой техникой – духовкой, микроволновкой, иногда стиральной или посудомоечной машиной. Последние два агрегата располагают строго на полу, а шкаф «надстраивают» над ними.
Духовой шкаф и микроволновую печь можно расположить на удобной высоте. Обычно выдерживают симметрию с положением других шкафов и тумб кухни.
Сама конструкция кухонного шкафа-пенала предельно простая. Также как и остальные тумбы, он устанавливается на регулируемые ножки. Для встраиваемой техники имеет ширину 600 мм и глубину 550 мм по корпусу. На каком расстоянии крепить полки и, возможно, делать выпилы, лучше посмотреть в техпаспорте встройки.
Шкаф пенал в ванную своими руками
Повышенная влажность в санузлах требует повышенной влагостойкости от мебели. Это качество достигается несколькими способами:
- Во-первых, при изготовлении шкафа пенала в ванную своими руками изначально выбираются влагостойкие материалы.
- Во-вторых, при проектировании отказываются от традиционной цокольной коробки в цоколе. Корпус шкафа в ванной должен стоять на высоких ножках либо быть подвесным.
- В-третьих, при сборке избегают сквозных отверстий – сквозь них «открывается» доступ влаге. Корпус пенала собирают на эксцентриковых стяжках и мебельных шкантах.
- В-четвертых, все места соединений (крепеж, примыкание торцов) дополнительно обрабатывают герметиком.
Один из вариантов изготовления цоколя для кухни
Цоколь в некоторых вариантах изготавливают по схеме на рисунке
49. Для этого используют профилированные детали или молдинги,
которые прибивают гвоздями к дополнительной нижней планке и к
лицевой планке кухонного модуля.
 |
|---|
| Рис. 49. Схема изготовления цоколя для кухни |
Читайте далее:
|
Какие мебельные щиты можно использовать для сборки мебели
Прежде чем начать составлять чертеж нужного шкафа из мебельного щита, нужно определиться с выбором материала. Разными производителями предлагаются мебельные щиты в определенном размерном ряде и всегда можно разработать такую конструкцию шкафа, чтобы отходов осталось минимальное количество.

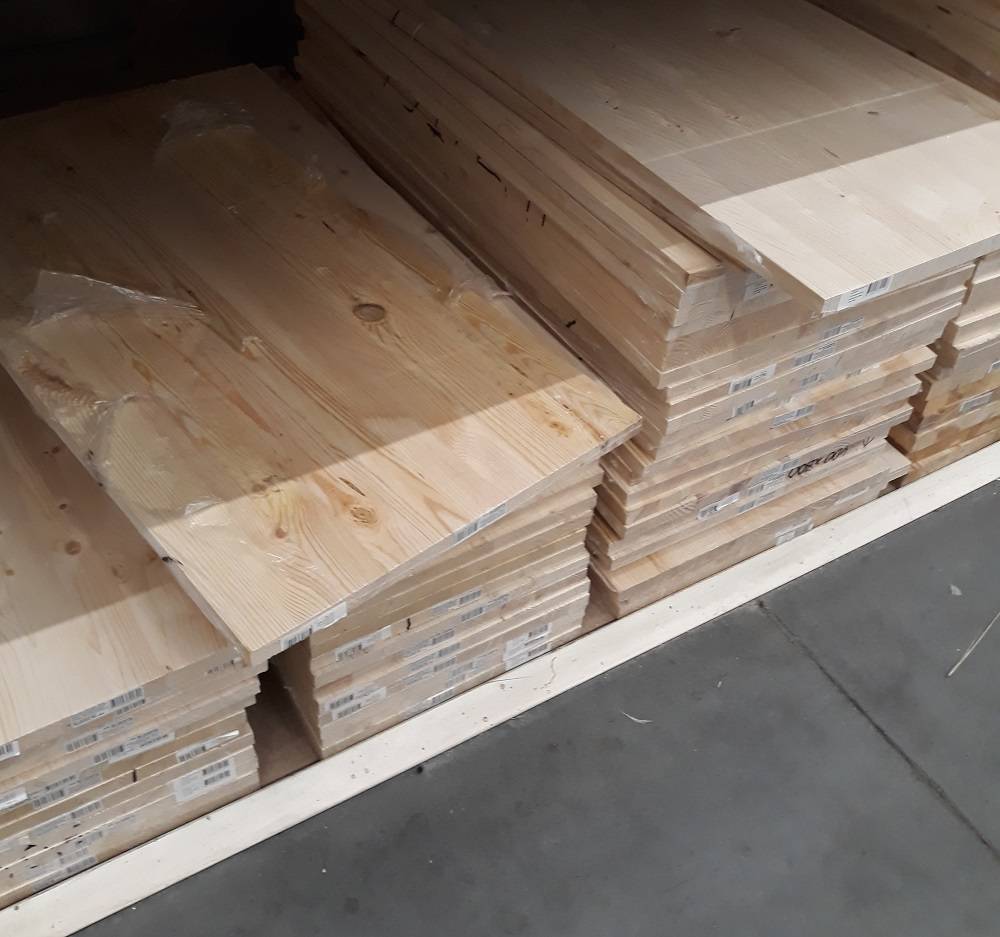

Какие бывают мебельные щиты
Для изготовления корпусной и стеллажной мебели в основном используют мебельные щиты толщиной 18мм. Но даже среди ассортимента заготовок данной толщины можно столкнуться с массой отличительных особенностей.
Во-первых, мебельные щиты различают по способу изготовления. Выделяют два основных вида панелей:
- Цельноламельные (цельные длинные планки склеивают по ширине).
- Срощенные (из разных по длине планок с соединением «шип-паз» с последующей склейкой по ширине изготовленных планок).
Цельноламельные мебельные щиты объяснимо дороже, эстетичнее и стабильнее. Срощенные панели могут также смотреться довольно интересно в дизайнерской интерпретации, однако менее устойчивы к возможным повреждениям и склоны к растрескиванию полотна вдоль соединений.
Во-вторых, различают мебельные щиты и по породе дерева. Сделать шкаф можно из мебельных щитов сосны, ели, дуба, бука, березы или лиственницы. При расчете, обработке и сборке необходимо учитывать особенности каждой породы дерева и быть готовым к возможным деформациям панелей при эксплуатации готового изделия в неподходящих условиях.
В-третьих, для упрощения выбора выделяют несколько сортов мебельных щитов. И это, пожалуй, будет самый главный критерий для выбора. Сорт определяет качественные характеристики мебельного щита, которые напрямую влияют на долговечность и стабильность готового шкафа, тумбы и другой мебели.
Какой сорт мебельных щитов лучше для изготовления мебели?
Маркировка категорий (сортов) готовых мебельных щитов производится в полном соответствии технологии изготовления.
Сорт В
Самый дешевый вариант – это мебельный щит сорта B. Он представляет собой срощенную панель со всеми присущими недостатками, описанными выше. Кроме того, мебельный щит сорта В имеет неоднородную в плане совпадения рисунка фактуру.
Сорт А/В
Самая объемная группа мебельных щитов, представленных в продаже известных строительных гипермаркетов, таких как ОБИ, Леруа Мерлен – это сорт А/В средней ценовой категории. Они представляют собой цельноламельные панели с однородным, подобранным по фактуре и оттенку, рисунком дерева, допускающим прозрачное или полупрозрачное финишное покрытие. Сорт А/В допускает наличие незначительных сучков диаметром до 5мм в количестве 3шт на кв.м. плоскости
При выборе стоит обратить внимание:
- На вес панелей. Иногда поставщики не соблюдают условия хранения (а бывает и дело в недобросовестных производителей, пренебрегающих должной сушкой мебельных заготовок) и мебельные щиты насыщаются влагой, что приводит к короблению заготовок с течением времени.
- На структуру и рисунок мебельных щитов. Крупные сучки с кольцами могут «выпадать» из полотна, что не добавит качества и эстетики в уже изготовленный и собранный шкаф.
- На соответствие указанным габаритам. Если вы хотите собрать шкаф из мебельных щитов, то наверняка ожидаете, что при распиле заготовки окажутся именно рассчитанного изначально размера. Как показывает практика, при выборе лучше перемерять мебельные щиты, поскольку полотно может быть изначально меньшего размера или обладать не строгой геометрией.
Сорт «Экстра»
Высший сорт мебельных щитов с полным отсутствием сучков, сколов, смоляных вкраплений. Панели в идеале обладают гладкой шлифованной поверхностью однородного рисунка. На мебельных щитах «Экстра» практически никогда не образуются трещины из-за перепадов влаги и температуры. Также с ним проще работать, поскольку не требуется дополнительной шлифовки и обработки поверхности. Обычно мебельные щиты «Экстра» берут для изготовления фасадной части шкафа, включая дверцы и видимые боковины.

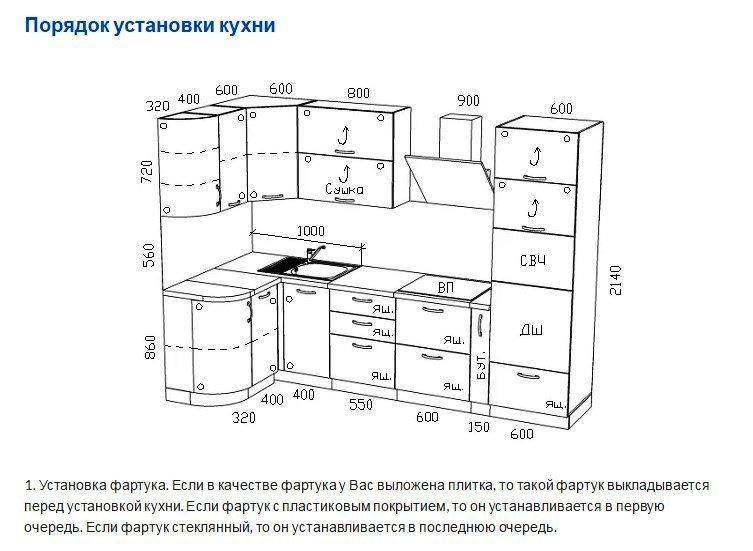

Установка шкафа на кухне
Как сделать кухонный шкаф своими руками разобрались. Что делать с установкой, как начать и чем закончить.
Изучение того, как устанавливать кухонные шкафы, может показаться пугающим, но методы действительно очень простые.
Шкафчики на кухне могут устанавливаться в любом порядке. Начиная от нижних к верхним, и наоборот
Важно лишь место установки. Работу всегда начинают от угла, то есть сбоку
Если это комплект, то ровность установки самого первого определяет ровность всех остальных деталей.
Основная задача – найти лучшую отправную точку и сохранить все уровни.
Высота, на которую поднимаются шкафчики, зависит от роста будущих хозяев. Стандартный вариант – немного больше 40-45 сантиметров от столешницы, если это настенный вариант.

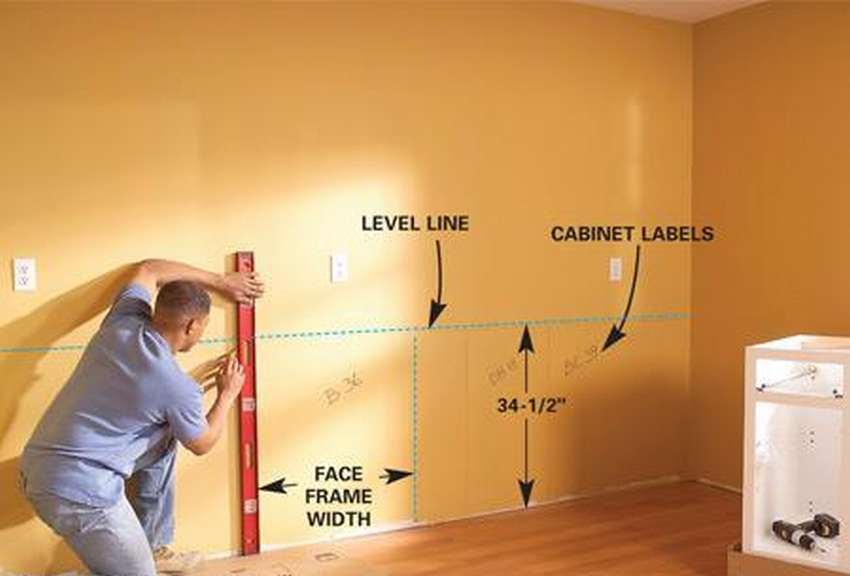

Для более удобной и практичной установки можно наметить на стене линии, то есть обрисовать контур шкафа. Для этого пригодится пузырьковый или водяной уровень.
Вам нужно прикрутить несколько деревянных ящиков к стене в правильной последовательности.
Задача по установке может показаться сложной, но если разобраться, то с ней легко справится любой. Разместить шкафы на одном уровне, так чтобы их боковые стенки были вертикально, а нижние горизонтально, поможет внимательность и ловкость рук
При осторожном монтаже трудностей возникнуть не должно

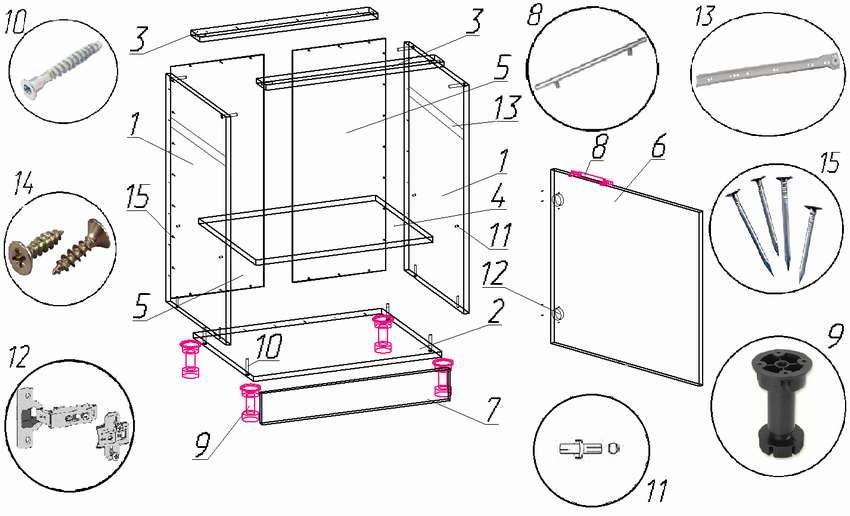

Для выполнения работы понадобится всего лишь несколько базовых инструментов.
Для большей надежности конструкции шкафчики можно дополнительно скрепить между собой. Есть два способа как это сделать. Первый – основная установка, крепеж. Второй – сначала крепеж с другими, а потом основная установка. Повесить шкафчики в одиночку непросто, поэтому лучше попросить у кого-то помощи.

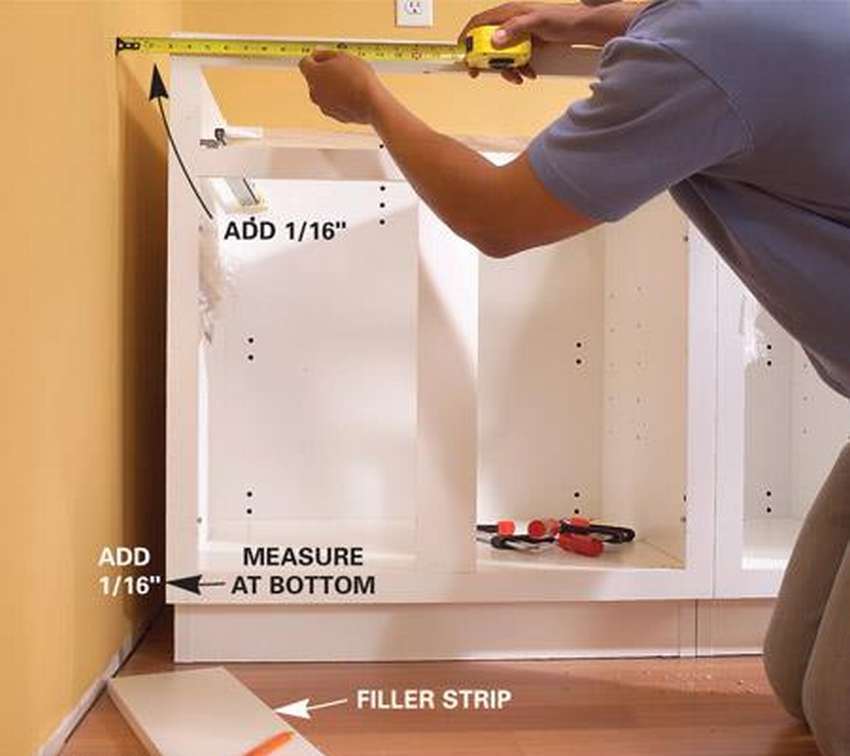

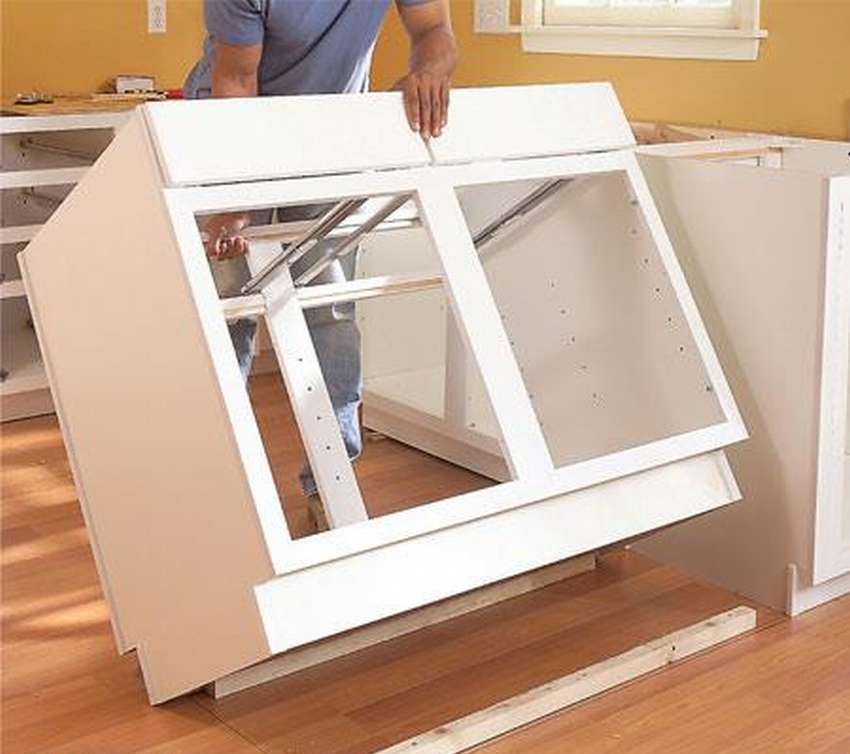

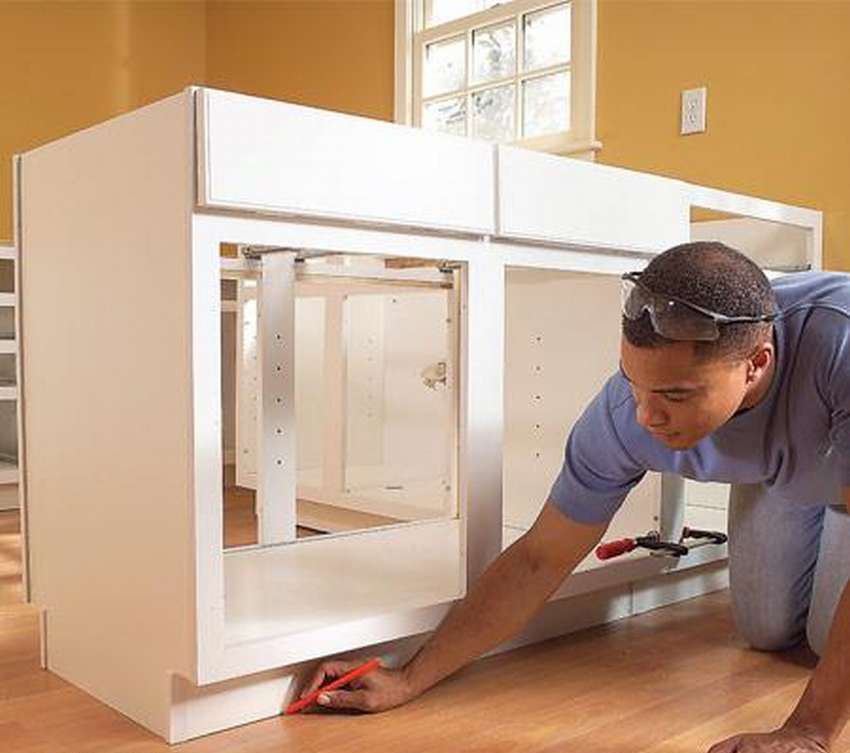

На представленных пошаговых фото показаны ключевые моменты, как установить кухонные шкафы простым и доступным способом.
Между собой шкафы можно скрепить межсекционными стяжками. Они выпускаются разных размеров, диаметров, длины и толщины
Важно учитывать, что для одной стенки понадобится около 2-х стяжек, а то и больше. Ставятся они близко к петлям, это может быть ниже или выше
Шкафы выставляются на одном уровне и скрепляются.
Сделать кухонный шкаф своими руками непросто, справятся с этим лишь усидчивые и понимающие основы конструкции люди.
Если вырезать детали получится у каждого, то с установкой справятся не многие. Главное проявлять аккуратность и проверять каждое действие на точность. Так шанс избежать ошибок возрастает и конечный результат точно порадует.
Материалы и инструмент
Чтобы создать шкаф-купе своими руками вам потребуются следующие материалы:
- Заранее распиленные листы ДСП. Распиловку лучше всего заказать у опытных мастеров, предоставив им свою детальную схему шкафа со всеми замерами;
- Дюбель-гвозди, саморезы;
- Пластиковые мебельные уголки;
- Деревянные балки из бруса;
- Направляющие, колёсики;
- Раздвижные двери для шкафа лучше купить готовые, в этом случае будет возможность выбрать двери с зеркалом или интересной гравировкой;
- Крючки для одежды, штанга металлическая.
Осуществить работы по монтажу вашего шкафа-купе помогут такие инструменты, как:
- Дрель, перфоратор, шуруповёрт;
- Простой карандаш, метровая линейка, уровень строительный, рулетка;
- Свёрла для бетона и дерева;
- Лобзик;
- Шестигранник.
Для того, чтобы сделать шкаф-купе правильно, учитывайте все особенности вашей квартиры – неровные стены, кривой пол и потолок. Тщательно делайте замеры в разных точках. Возможно, уже в процессе монтажа придётся что-то подпилить, подправить. Для облегчения своей работы старайтесь выбрать более-менее стандартную конструкцию, особенно, если у вас нет опыта в сборке мебели.
Шкаф для мансарды своими руками
Идея сделать шкаф на чердаке – отличный способ получить больше места для хранения различных вещей. Чердачные конфигурации различаются, но подавляющее большинство имеют скатную крышу, которая сужается с обеих сторон, что является основной особенностью, определяющей расположение и форму конструкции шкафа.
Обычно лучшее место для установки – вдоль одной стороны скатной крыши, тогда дверь шкафа будет в точке, где стропила находятся на высоте от 200 до 250 см семи над полом. Вы можете сделать заднюю стенку шкафа на любую глубину, но ради практичности нет особых оснований выходить за пределы точки, где стропила находятся на высоте менее 90 см над полом. Хотя глубина шкафа определяется углом наклона крыши, ширина не ограничена.
Самый простой подход состоит в том, чтобы использовать размер, который соответствует расстоянию между балками перекрытия, поскольку они образуют структурную опору для шкафа.
Кроме этого есть несколько других важных моментов, которые следует учитывать:
- Вентиляция – Планируйте шкаф для мансарды в месте, которое не перекрывает существующую систему вентиляции.
- Изоляция – Если ваш чердак пока не изолирован, можете утеплить пространства в шкафу. Еще можете сделать вентиляционное отверстие в полу шкафа, чтобы мог поступать теплый воздух, если это необходимо.
- Доступ к полу – Если на чердаке нет настеленного пола, нужно будет установить его поверх балок, по крайней мере, чтобы покрыть пространство между точкой доступа на чердак и шкафом.
- Освещение – Вещь необходимая, но лучше пригласить официального электрика и установить распределительную коробку для источника света в шкафу.
Как сделать шкаф на мансарде
Посмотрите, как сделать очень простой шкаф для чердака с наклонной крышей. С подобной конструкцией вы сможете использовать пространство, которое раньше просто пропадало впустую. Такой шкаф очень легко сделать с помощью всего лишь нескольких простых инструментов и относительно дешевых материалов. Например, эту конструкцию автор собрал только при помощи дрели и лобзика. И еще, если необходимо, размеры шкафа легко отрегулировать, он чтобы соответствовал любому углу крыши, просто нужно изменить некоторые показатели. Полный перечень материалов и инструментов, а также подробная инструкция есть на сайте, ссылка под галереей. Ниже смотрите мастер класс, как сделать шкаф на мансарду своими руками на пошаговых фото.
Источник фото: www.instructables.com/id/Simple-Angled-Loft-Storage-Cupboards/
Встроенный шкаф купе мансарды
Или вот еще пример, как установить шкаф купе мансарды под скос.
Такое оформление больше для красоты, фальшь панели по бокам можно и не устанавливать. Крепление верхней направляющей осуществляется с помощью монтажных уголков, к которым крепятся вырезанные из ДСП треугольники, необходимо сделать так, как показано на схеме
Важно правильно рассчитать пропорции. В последнюю очередь крепится нижняя направляющая и двери шкафа купе
Источник фото: shkafkupeprosto.ru/states1/Vstroennyj-shkaf-kupe.htm
Шкаф в мансарде под крышей
Вот такой шкаф на мансарде к торцовой стенке из поддонов вы можете сделать своими руками. Разберите поддоны. Обшейте досками стенку вокруг окна, оставляя открытое пространство за выдвижным ящиком. Отметьте угол потолка, выровняв доску под углом 90 градусов к вашему углу крыши. Проследите наклон, используя вторую доску, удерживаемую вдоль угла, как показано на фото. Обрежьте отметку. Заполните все пространства стенки досками от поддонов, не забудьте замазать щели. Компоненты шкафа на 15-ти см основе крепятся сверху. Отмерьте 35 см в глубину и 5 – 8 дополнительных сантиметров для стены из поддона. Начните там базу. Затем делаете блоки из полок, которые спускается в шахматном порядке по склону потолка для симметричного эффекта.
Источник фото: www.instructables.com/id/Slanted-Ceiling-Closet/
Самостоятельный расчет деталей для кухни

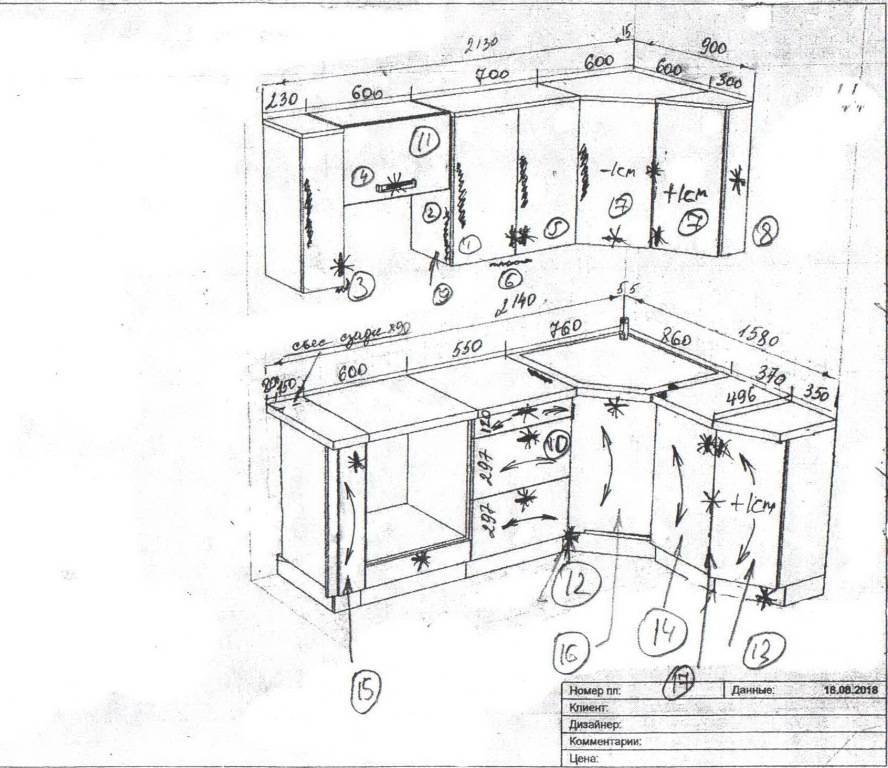

Ну-с, приступим. Эскиз кухонной мебели у нас уже есть (см. «Самостоятельное создание проекта кухни: Часть II «) . Осталось дело за малым – рассчитать деталировку каждого элемента
Чтобы было проще, я прямо здесь произведу необходимые расчеты, а вы уже, опираясь на особенности проекта конкретно вашей кухни и пользуясь виртуальной шпаргалкой, созданной мной, без проблем сможете посчитать размер и количество деталей, необходимых для дальнейшей сборки шкафчиков.
Важно!
Нижние кухонные шкафчики устанавливаются на пластиковые регулируемые ножки высотой 100 мм, которые впоследствии перекрываются декоративной планкой (цоколем).
Первое, что нужно сделать – это пронумеровать каждый шкафчик
, чтобы не запутаться в огромном количестве деталей при сборке. Если в кухне предполагаются одинаковые по размеру элементы, присвойте им одинаковые номера, так вам не придется дважды рассчитывать.
Декорирование кухонного шкафа
Бюджетный вариант декора кухонной мебели – нанесение самоклеющейся пленки или фотообоев. Некоторые умельцы красят и расписывают дверцы акриловыми красками.
Кухонный шкаф будет выглядеть оригинально с отделкой в технике декупаж. Это старинная техника нанесения орнаментов, изображений с помощью специальных трафаретов, 3-слойных салфеток или журнальных вырезок с дальнейшим лаковым покрытием.
Для украшения фасада можно использовать стекло или зеркало с художественной пескоструйной обработкой. Такая мебель выглядит изысканно и превосходит по красоте и характеристикам все другие декоры.
Финишная разработка
После того, как все размеры учтены, разрабатывается дизайн шкафов и делается окончательный чертеж. Размеры каждого шкафа высчитываются отдельно. Поэтому на каждый шкаф надо сделать свой чертеж и свой макет.
После того, как разработан макет шкафа и сделан его чертеж, необходимо произвести расчет требуемого материала. Здесь учитывают все нюансы. Исходя из практики, чаще всего придется приобрести ДВП для задних стенок шкафов, МДФ или ЛСДП для самих шкафов, готовые фасады, если решено использовать их.
Далее уже начинаются работы по выкраиванию деталей и сборке. Выкроить детали можно самостоятельно. Но можно воспользоваться услугами строительных магазинов, которые на месте осуществляют услугу по распилу материалов по размерам заказчиков. Это будет гораздо более правильным решением – каким бы красивым не был макет, можно испортить его небрежным или не профессиональным исполнением. Так как своими руками электролобзиком выпилить идеально детали с ровными краями довольно сложно, лучше доверить это профессионалам, работающим на профессиональном оборудовании. Тем более, что у них имеется компьютерные программы – можно передать им свой макет с расчетами, выполненный на компьютере и они сделают распилы в точном соответствии с чертежами.
Какие материалы используют для самодельного кухонного шкафа
Чтобы сделать кухонный шкаф своими руками, можно использовать разные материалы.
1. Каркас мебели обычно делается из ДСП (древесно-стружечная плита). Для кухни целесообразно брать влагостойкий материал повышенной плотности по 16-18 мм. Для столешницы годится только ДСП на 3,2 мм с моющейся поверхностью и оторцовкой.
2. Под фасад или дверцы шкафа используют шпон, натуральный или синтетический. Подходит ламинат и меламин. Ламинат – защитное покрытие для ДСП и ДВП.
3. МДФ более качественный, чем ДСП, материал – это спрессованная древесная пыль на клеевой основе. Он дороже и прочнее древесины и синтетических аналогов, но в производстве мебели он наиболее пластичен, его можно гнуть. МДФ бывает с матовой, лаковой и ламинированной лицевой поверхностью.
4. Самый дорогой материал – натурально дерево или массив. Его используют для дверцы шкафа. Для удешевления и облегчения из него делают рамку дверцы, а в центре – шпон, декоративная фанера. Самое дорогое – мозаичное полотно маркетри из натуральной древесины, которое иногда вставляют в рамку дверцы как отдельное панно. Дерево чувствительно к перепадам температур и повышенной влажности, но имеет отличные декоративные свойства. Его защищают обработкой пропитками или покрывают особым водоотталкивающим лаком.
5. Мультиплекс – современный материал на основе фанеры, где древесина склеена в разном направлении слоями. Он не деформируется и не так боится влаги.
6. Фанера бывает разного качества и толщины. Она отлично подходит для внутренних полок, на заднюю стенку и на дно выдвижных ящиков. Это самый дешевый материал, но его также можно дополнительно обработать для влагостойкости большей привлекательности. Если фанера не будет видена – в этом нет смысла. На заднюю стенку достаточно и пресс-картона.
7. Высокопрочное толстое стекло также подойдет на полки и дверцы кухонного шкафа. Красиво смотрится в кухне и витражное стекло в дверцах. Края после нарезки должны быть ошкурены, а стекло удобно монтировать в деревянной или пластиковой рамке.
8. Современные синтетические материалы на основе акрила или пластика подходят в качестве дополнительной отделки, но не как основной материал. ДВП на ламинате в 5 мм и больше лучше использовать для стенок шкафа.
9. Если есть желание придать кухне особо респектабельный вид – закажите все дверцы из одинакового массива или со вставками из шпона в столярной мастерской. Дуб, орех, ясень – на любой вкус, они могут быть окрашены морилкой в нужный цвет, например, под красное дерево. Есть и другой способ – выбеливающий лак, который наносят несколькими слоями.
Фото кухонных шкафов подскажут, какой вариант наиболее подходящий по дизайну
При подборе фасадного материала на шкаф кухонный навесной или кухонный напольный шкаф важно учесть общий стиль помещения. Выбираемый цвет должен гармонировать с цветовой гаммой интерьера и остальной мебелью
Только после того, как сделан выбор в пользу материалов для самостоятельного изготовления шкафа или общей реставрации, их можно приобретать.
