Котел на отработке своими руками

Принцип действия

Отработкой называются отслужившие свой срок моторные масла. Они являются источником загрязнения окружающей среды и плохо горят. Объясняется это неспособностью кислорода окислить весь набор химических элементов, входящих в состав. Но если удается расщепить отработку на простые составляющие, то она превращается в энергоэффективное топливо.

Метод разделения отработанного масла в науке используется давно — это пиролиз. С помощью этого процесса можно выделить горючие вещества из любого типа топлива: древесины, угля и нефти. Этот процесс прост и не требует дополнительных финансовых затрат.

Основное преимущество пиролиза заключается в том, что при горении топлива он сам себя поддерживает и даже регулирует. Человеку даже не нужно вмешиваться в этот процесс.

4 Меры безопасности

Изготавливать своими руками котлы на отработке необходимо с соблюдением всех правил пожарной безопасности. Поэтому во время работы нужно принимать определённые меры:

• диаметр дымоотвода должен быть не менее 10 см, лучше всего использовать сэндвич-трубы, так как на их внутренней поверхности накапливается минимальное количество сажи и мазута;
• все легковоспламеняющиеся предметы убирают подальше от корпуса котла;
• во время сварки нужно проверять швы на герметичность, некачественные стыки будут пропускать масло, пар и воду;
• для топливной камеры подбирают металл толщиной не менее 5 мм.

Отопление на отработанном масле уместно использовать в помещениях, расположенных возле источника бесплатного или дешёвого топлива: автомастерских или промышленных подсобках заводов. Котёл позволяет быстро и надолго обогреть небольшую комнату без лишних финансовых и физических затрат. Конструкция считается экологически чистой, так как не выбрасывает в воздух вредных веществ.

Принцип работы котлов на отработке

Самодельный котёл на отработанном масле может работать по одной из двух схем:

• С горением топлива в одной ёмкости и его дожиганием во второй – своеобразная пиролизная схема;
• С воспламенением подогретого и испарённого топлива – крайне эффективная схема.

Если поджечь отработанное масло в какой-либо ёмкости, оно будет гореть жёлтым, слегка коптящим пламенем. Даже если отобрать получаемое тепло в отопительную систему, его будет недостаточно для обогрева помещений. К тому же в продуктах сгорания мы найдём кучу недогоревших и токсичных компонентов. Поэтому главная задача отопительного котла на жидком топливе заключается в обеспечении оптимальных условий сгорания отработанного масла. Полученное тепло отправляется в водяной контур.

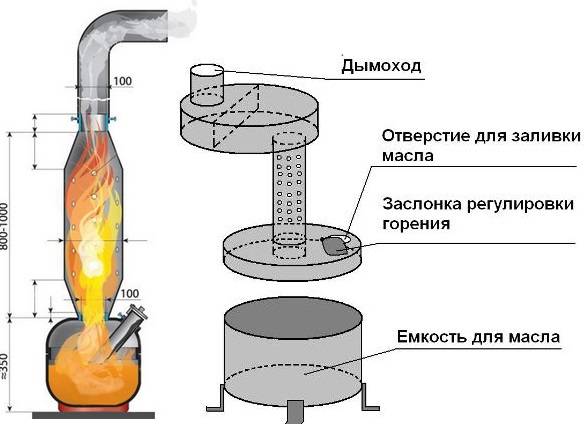

Первая схема используется в самых простых печах, наподобие вот этой:

Горение при такой схеме осуществляется с забором воздуха через регулировочную заслонку.

Здесь мы видим бак с топливом и регулировочной заслонкой, дожигатель и вторичную камеру. В дожигатель, через ряды боковых отверстий, подаётся вторичный воздух. Отработанное масло заливается в бак, поверх него наливается немного керосина, после чего производится розжиг.

Пламя в дожигателе будет сначала жёлтым, так как печь холодная. По мере прогрева оно приобретёт бело-розовый оттенок, появится гудение, характерное для мощного потока пламени. Это значит, что агрегат вышел на рабочий режим. Увеличив размер верхней камеры и дополнив её трубчатым теплообменником, мы получим простую печь на отработке с водяным контуром.

Для рассмотрения второй схемы водогрейного котла на отработанном масле мы возьмём следующую схему:

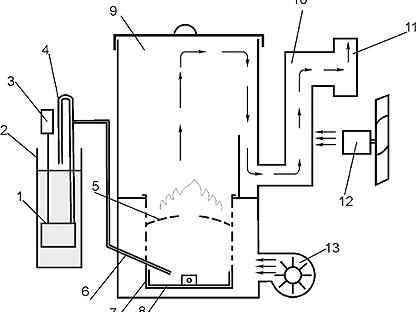

Схема и принцип действия водогрейного котла на отработанном масле

Это не совсем то, что нам нужно, но принцип тот же. Представленный на рисунке агрегат включает в себя несколько важных узлов. Первый узел – это топливный бак, который обеспечивает подачу отработанного масла в котёл. Подача должна быть капельной. Отработка поступает в чашу, в которой разжигается пламя. По мере прогрева конструкции масло начинает поступать в чашу уже горячим, температура его горения возрастает.

Горение осуществляется во внутреннем объёме печи, ограниченном металлическим цилиндром. Это наша камера сгорания – сверху в неё поступает воздух, в верхней боковой части располагается отвод под дымоход. На представленном чертеже изображён агрегат с поддувом, что делает его работу более эффективной. Водяной рубашки здесь нет, но есть вентилятор обдува, который обдувает воздухом внутренний цилиндр с камерой сгорания. Горячий воздух можно отправить через воздуховоды в обогреваемые помещения.

При использовании воздуховодов их необходимо тщательно утеплить, чтобы снизить потери тепла.

Организовать отопление на отработанном масле своими руками поможет водяной контур. Для этого убираем из чертежа вентилятор обдува и сопло отдачи горячего воздуха, никаких отверстий на их месте не будет. Вместо этого привариваем к цилиндру с камерой сгорания змеевик, играющий роль теплообменника. Его можно сделать из трубы подходящего диаметры. Концы трубы выводятся наружу – к ним подключается контур отопления.

Таким образом, мы сделали отличную печь на отработанном масле с водяным контуром. Осталось поработать над увеличением эффективности. Для этого мы можем обернуть дымоходную трубу дополнительным теплообменником и соединить его с основным. Теперь оборачиваем наш водогрейный отопительный котёл в теплоизоляцию, после чего облачаем его в дополнительный корпус – это поможет снизить тепловые потери.

Меры пожарной безопасности

Следует, понимать, что подобная самодельная конструкция должна быть изготовлена четко в соответствии с установленными нормами пожаробезопасности.

Чтобы обезопасить помещение от возгорания, рекомендуем также придерживаться следующих правил:

• Диаметр дымохода должен составлять минимум 100 мм. В идеале – использовать сэндвич трубы, на поверхности которых образуется минимальное количество сажи.
• В непосредственной близости от баков запрещено хранить легко воспламеняющиеся предметы (баки с топливом).
• Все стыки должны быть герметичными.
• Толщина стенок баков, где происходит сгорание топлива должна быть не менее 4 мм.
• Для обеспечения притока свежего воздуха в помещение и во избежание задымления, необходимо обустроить котельную системой принудительной циркуляции. Норма воздухообмена на 1 кубический метр площади составляет 180 м3/ час.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

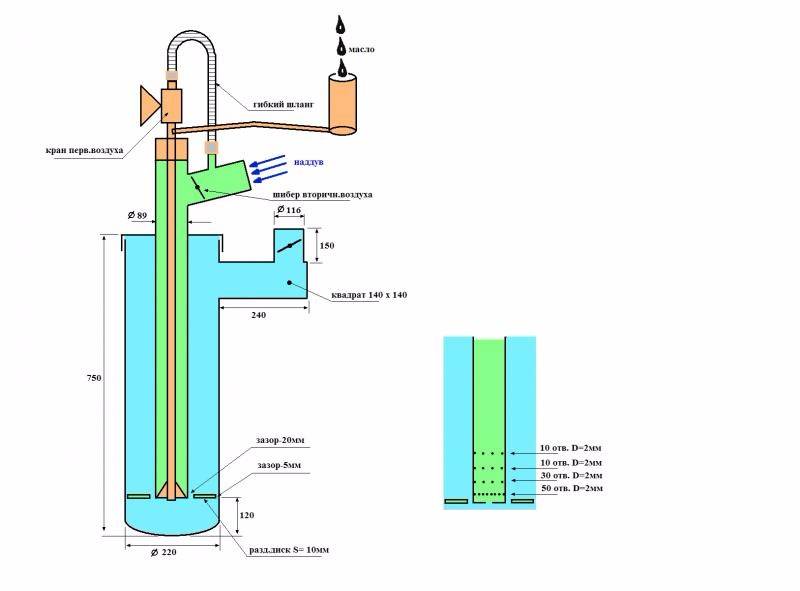

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Как работает котел на отработке

Отопление частного дома котлом на отработанном масле, организовывается благодаря нескольким важным элементам системы топливоподачи, фильтрации и теплообмена. В конструкции присутствуют следующие узлы:

• Маслонасос – соединен с камерой предварительного разогрева и фильтром, улавливающим твердые частицы. Функция насоса, оптимизация подачи количества отработки на горелочное устройство.
• Камера предварительного нагрева – чтобы снизить процент недожига, отработанное масло предварительно подогревают до температуры, оптимальной для возгорания.
• Турбины – топливо распыляется в камере сгорания в виде мелкодисперсионной пыли, одновременно, поддерживается стабильный факел пламени. Для работы, требуется одновременная работа двух турбин, вентилятора на горение и компрессора.
• Контроллер – сердце домашних котлов на отработке масла. Обеспечивает синхронную работу всех важных узлов отопительного оборудования. Современные станции, подключаются к блоку удаленного управления и оповещения, имеют многоуровневую систему защиты, предотвращающую возникновение аварийных ситуаций.
• Теплообменник – зависит от типа котла:
  1. Конвекционные модели – воздухонагреватели, вообще не имеют в своем устройстве теплообменника.
  2. Бытовые котлы для дома, снабжены одним или двумя контурами, подключаемыми к системе отопления и ГВС.

Для эксплуатации в бытовых условиях, нецелесообразно и опасно устанавливать самодельные отопители. Допускается подключение котлов, исключительно заводской сборки, зарегистрированных Ростехнадзором.

Жидкотопливный отопительный котел для частного дома или дачи, на отработанном масле, экономически выгоден по нескольким причинам:

1. Доступность топлива.
2. Небольшая стоимость отработки.

Средний расчет необходимого количества масла, высчитывают следующим способом:

1. Узнают максимальную производительность котла, информация есть в технической документации.
2. Делят ее на 10.
3. Полученный результат умножают на 1000 50%.

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 6000С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

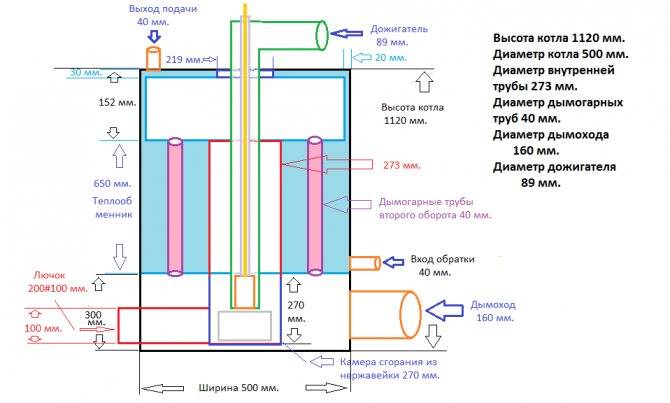

Котел на отработке с водяным контуром

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

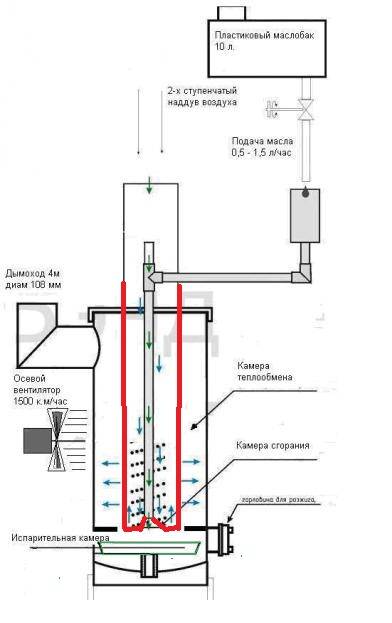

Схема котла на отработанном масле

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяются подобные отопительные агрегаты?

• в производственных помещениях;
• в помещениях для содержания животных;
• в автомастерских, на СТО;
• в теплицах;
• в складских помещениях и гаражах.

В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.

Требования к пожарной безопасности

Печь на отработке раскаляется и становится пожароопасной, поэтому нужно соблюдать требования к её установке и эксплуатации:

1. Поверхность пола должна быть несгораемой. Допускаются бетонные, из керамической плитки, металлические поверхности. Деревянный пол возле печи закрывают металлом.
2. Если стенка, возле которой стоит печь, из дерева или другого не огнестойкого материала, то её надо закрыть асбестовым листом.
3. Нельзя допускать сквозняков в помещении, где установлена печь. Пламя из перфорированной трубы может перекинуться на окружающие предметы.
4. Запрещено складирование вблизи печи любых легковоспламеняемых материалов.
5. Запасы отработки хранят в другом помещении.
6. В процессе работы печи туда нельзя доливать топливо.
7. В помещении нужно держать в удобном месте порошковый либо солевой огнетушители.

Печь на отработке — это экономичный и удобный обогревательный агрегат, который при правильной эксплуатации и монтаже водяного контура значительно улучшит микроклимат в помещении и будет незаменимым источником тепла в гараже или мастерской.

Что такое котлы на отработанном масле

Обогревательный прибор во время своей деятельности полностью сжигает переработанное масло, выделяя тепло, благодаря чему токсичные продукты сгорания не попадают в окружающую среду, а помещение отапливается. Такой подход защищает природу и реализует переработанное масло, остающееся от эксплуатации транспорта в большом количестве.

Агрегат изготавливается из небольшого количества деталей, что способствует увеличению срока службы и надежности прибора. Самым проблемным местом является фильтр, находящийся на стыке подачи масла в котел, он требует замены по мере загрязнения (раз в несколько месяцев).

При работе отопительного прибора на отработке будет выделяться много углекислого газа, соответственно, данный факт следует учитывать во время установки.

Сфера использования

Обогрев помещения с помощью переработанного масла чаще всего используют в автосервисах, заводских цехах небольшого размера, складском помещении, т.е. там, где воздушное отопление не способно обогреть всю занимаемую площадь до комфортной температуры.

Также благодаря жидкотопливному котлу можно обогреть дачу, гараж или коттедж, к которому нет доступа центральной теплосети, газа.

Конструкция котла

Само изделие состоит из двух частей: испарительного отсека и камеры сгорания. После попадания масла в первую емкость происходит его подготовка к горению. Далее, переходя во второй отсек, топливо сжигается.

Устройство котла на отработанном масле.

Масло из емкости хранения благодаря насосу попадает в испарительную секцию, где поддерживается постоянная высокая температура, подходящая для нагревания и последующего испарения. Затем пары поднимаются в верхнюю часть прибора – камеру сгорания. К ней подходят вентилятор и воздуховод (труба с отверстиями), по которым кислород попадает внутрь и, смешиваясь с масляными парами, полностью выгорает. Получившиеся продукты горения поступают в дымоотвод, а выделенное тепло распространяет теплообменник.

Как работает

Котлы, функционирующие на использованном ранее масле, часто пиролизные – топливо и выделяющиеся из него летучие вещества сгорают раздельно. В них расходоваться будет газовоздушная смесь, появляющаяся при нагреве содержимого емкости.

Разновидности котлов будут напрямую зависеть от системы подачи масла:

• самотек, работает по примеру сообщающихся сосудов;
• капельный, подача топлива производится на раскаленную чашу после принудительного нагнетания маслонасосом.

Во время эксплуатации не ощущается неприятных запахов, но выделяется большое количество углекислого газа. Поэтому монтировку желательно производить в нежилом помещении с хорошей вентиляцией.

Расход горючего

Расчет топлива всегда производится в индивидуальном порядке, т.к. зависит от площади помещения, теплопотерь в нем, остекления и режима работы отопительного прибора.

Расход горючего зависит от площади помещения.

При подсчете необходимого количества горючего КПД котлов равняется примерно 85-90%, что свидетельствует о небольшой потере тепла в процессе эксплуатации.

Переходя на числа: удельная теплота сгорания 1 л примерно равна 11-11,3 кВт, т.е., настроив обогреватель на полную мощность (30 кВт), будет израсходовано 3 л топлива. Согласно наблюдениям, для полноценного отопления дома площадью 100-150 кв.м хватает 7-8 часов, для частного дома, гаража или дачи цифры будут меньше.

В 2020 г. средняя стоимость отработанного масла составляла примерно 15-20 руб. за л, приобрести его можно в автомастерских, ДЕПО или воспользоваться остатками от собственной машины.

При покупке такого котла в паспорте изделия будут прописаны параметры расхода, но при желании можно пересчитать, самостоятельно используя формулу: B = d*(h1-h2) + d*(h1+h2) /qn, где:

h1 – КПД,

h2 – энтальпия топлива,

qn – температура и удельная теплоемкость масла,

d – теплота сгорания топлива.

Правильная эксплуатация – гарантия безопасности

Котел на отработке относится к разряду оборудования с повышенной пожароопасностью, поскольку нагревается до весьма высоких температур при наличии открытых поверхностей. Поэтому помещение, в котором установлен такой котел должно отвечать следующим требованиям:

• Полы выполняются из негорючих материалов: керамической плитки, бетона, металла. Если половая поверхность исполнена из древесины, то под печью и вокруг нее необходимо устроить защиту из асбоцементных и металлических листов.
• Близлежащие стены из горючих материалов необходимо покрыть асбоцементными материалами или металлическими панелями.
• Помещение должно быть оснащено эффективной вентиляцией. Она необходима для стабильного притока свежего воздуха для хорошей работы печи, а также для удаления из помещения возможного появления углекислого газа.
• Нельзя монтировать агрегат в тех местах, где он будет находиться под воздействием сквозняков. Случайные порывы ветра могут выбивать пламя из отверстий горелки.
• В точках прохода дымохода через деревянные перекрытия и конструкции крыши его необходимо защитить термостойким кожухом.
• Дымоход должен быть оснащен регулировочной заслонкой с целью обеспечения лучшей тяги, необходимой для нормальной работы оборудования.
• Автоматика для котлов на отработке не должна располагаться на самом оборудовании. Ее необходимо помещать в отдельный короб.
• Поблизости от печки запрещается хранить легковоспламеняющиеся предметы и материалы. Запас топлива также необходимо содержать отдельно.
• Категорически запрещается производить долив масла в горящий аппарат.
• Помещение должно быть оборудовано противопожарным инвентарем, в том числе химическими огнетушителями. Поблизости должен быть резерв сухого песка.

Обвязка. Дублирование печи на отработке электрическим агрегатом

Перед подключением котла следует продумать не только способ монтажа и точки размещения дополнительных устройств и запорно-регулировочной арматуры, но и способ вывода дымовой трубы наружу. Если она будет проходить через потолок, построенный с использованием легковоспламеняющихся материалов, то в нём устанавливают металлический пенал вдвое большего диаметра. Свободное пространство между трубами заполняют асбестом или другим негорючим материалом с хорошими теплоизоляционными свойствами.

Простейшим способом обвязки котла является интеграция в гравитационную систему отопления. Несмотря на простоту, его надёжность очень высока, поскольку в этом случае отпадает потребность в циркуляционном насосе и устройствах автоматики. Тем не менее использование дополнительного оборудования позволяет ускорить доставку теплоносителя к потребителям и выровнять температуру во всех точках системы, что даёт экономию топлива и повышает комфорт. В этих целях на обратной магистрали перед самым входом в котёл устанавливают центробежный насос и расширительный бак мембранного типа. Он необходим для того, чтобы система не разгерметизировалась при повышении температуры и давления. К верхнему патрубку подсоединяют напорную магистраль, а для регулировки температуры потребителей перед каждым радиатором устанавливают термостатическую головку или другое регулирующее устройство (трёхходовой клапан, вентиль для уменьшения сечения подающей трубы и т. д.). Для удаления воздушных пробок в верхней точки системы монтируют воздухоотводчик.

Схема обвязки котла, работающего на отработанном масле

Обвязка агрегата, работающего на отработке, требует учитывать инерционность этого вида оборудования. Другими словами, изменение температуры теплоносителя происходит постепенно, поэтому агрегат обязательно оснащают предохранительным клапаном. Он позволит сбросить давление при его повышении до критического уровня. Неплохим способом обезопасить и выровнять температуру является последовательное подключение водонагревателя косвенного нагрева. Он послужит тем самым буфером, который возьмёт на себя лишнее тепло в случае избыточного роста температуры.

Когда хотят подстраховаться на случай нехватки отработанного масла, рядом с самодельным котлом устанавливается электрический. Подключить дополнительный агрегат можно двумя способами — последовательно или в параллель. Достоинство первого способа заключается в том, что нагретый с помощью пламенной чаши теплоноситель будет поступать в электрический котёл, который можно настроить на определённую температуру срабатывания. При уменьшении пламени горелки он будет включаться и повышать температуру воды до нужного значения. Недостатком подобного способа является увеличение длины магистрали, а также полная неработоспособность системы в случае демонтажа одного из котлов для ремонта.

Параллельное включение подразумевает независимую работу двух отопительных агрегатов и характеризуется отсутствием указанных недостатков. К сожалению, и этот способ не лишён минусов, один из которых — необходимость монтажа гидрострелки и точного согласования режима работы и подачи обратной магистрали. К тому же фитингов, труб и арматуры при параллельном включении пойдёт намного больше, что непременно приведёт к увеличению стоимости и усложнению монтажа.

Видео: Автоматизированная работа агрегата с водяным контуром

Сегодня сжигание отработанного автомобильного масла является наиболее дешёвым и доступным способом утилизации. К сожалению, этот метод является не самым безопасным для окружающей среды, особенно при неполном сгорании топлива. Дело в том, что присадки и добавки, которые производители используют для повышения ресурса силовых агрегатов, являются вредными канцерогенными веществами. Котёл, который мы предлагаем к изготовлению, спроектирован с учётом сжигания отработки при максимальной температуре. Это способствует полному распаду химических составляющих на безопасные вещества. Поэтому, приступая к работе, будьте внимательны в расчётах и прислушивайтесь к советам и рекомендациям специалистов.

Делаем капельный отопитель

Чаще всего для сборки капельниц мастера-умельцы используют старые кислородные и пропановые баллоны с диаметром 220 и 300 мм соответственно. Первые предпочтительнее из-за мощных толстых стенок, способных долго служить и не прогореть. Также подойдет труба из низкоуглеродистой стали (Ст 3-10) с толщиной стенок от 5 мм.

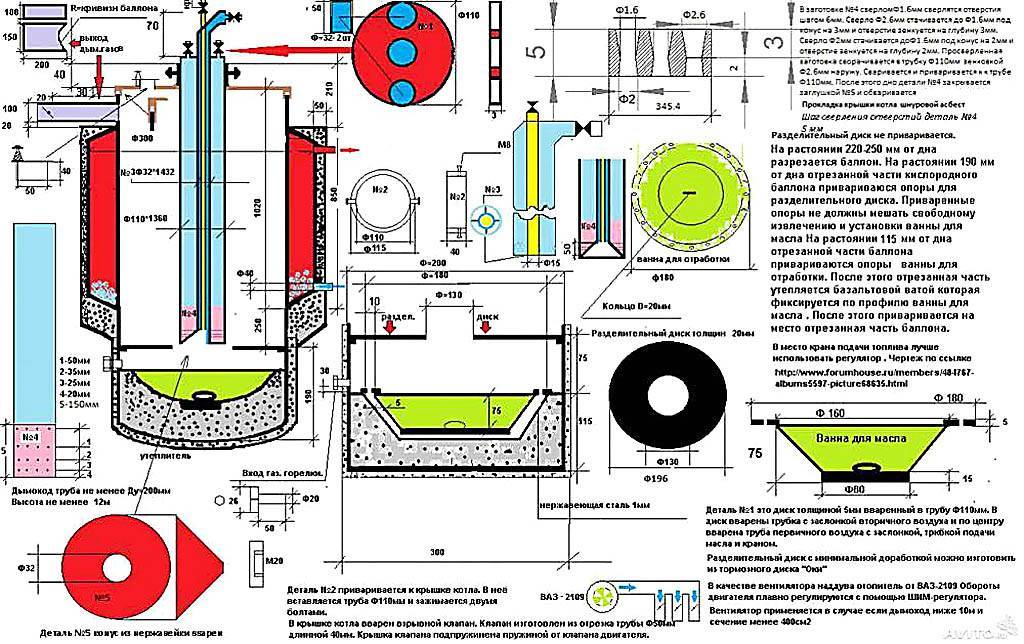

Металлопрокат для остальных деталей подбирайте по чертежу печи с верхней подачей отработки в зону горения. Вентилятор для нагнетания — «улитка» от салонного отопителя ВАЗ 2108 либо его китайский аналог, топливная магистраль — нержавеющая трубка диаметром 8-10 мм.

1. Сделайте пламенную чашу из обрезка трубы или возьмите готовую стальную емкость. Она должна выниматься через ревизионный люк, так что не делайте поддон слишком большим.
2. Вырежьте в корпусе проемы для дымоходного патрубка и прочистного люка. В последнем сделайте обрамление и установите дверцу (можно с креплением на болтах).
3. Изготовьте дожигатель. Не торопитесь сверлить все отверстия, указанные на чертеже, выполните сначала 2 нижних ряда. Остальные доделаете в процессе настройки печи.
4. Приварите к дожигателю крышку и воздуховод с фланцем для монтажа вентилятора. Присоедините устройство топливоподачи, как это сделано на фото.
5. Соберите отопительный агрегат и подсоедините его к дымоходу.

Дожигатель на фото крупным планом — вид сбоку и с торца

Чтобы регулировать мощность нагрева, нужно предусмотреть управление оборотами вентилятора и устройство для дозирования топливоподачи (как правило, применяют автопоилку с разрывом струи). По отзывам мастеров на популярном форуме, где обсуждаются вопросы отопления отработкой, расход горючего в печи можно контролировать визуально. Тенденция такая: если в разрыве струи масло идет каплями, то сгорает меньше 1 литра в час, а когда течет тоненькая струйка — более 1 л/час.

Разные конструкции чаш для капельницы

После розжига и прогрева отопителя необходимо настроить оптимальный режим работы. Процедура выполняется по той же схеме, что и с чудо-печкой: нужно добиться максимально прозрачного дыма из трубы путем сверления в дожигателе дополнительных отверстий. Идеальный цвет пламени — синий, нормальный — желтый, а красноватый — неудовлетворительный. В последнем случае наблюдается низкая теплоотдача, высокий расход и образование сажи. Подробности о конструкции и сборке печи смотрите в видеосюжете:

Как работает отопительный прибор

Конструкция котла предельно проста. Он включает две камеры-отсека: испарительную и сгорания. В первой происходит процесс подготовки масла к горению, во второй оно сгорает. Все происходит следующим образом. Из резервуара с отработкой насос подает отработанное масло в испарительную камеру, которая находится в нижней части устройства. Здесь поддерживается температура, достаточная для того, чтобы отработка нагрелась и начала испаряться.

Масляный пар поднимается в верхнюю часть корпуса, где находится камера сгорания. Она оборудуется воздуховодом, представляющим собой трубу с отверстиями. При помощи вентилятора воздух подается по воздуховоду и смешивается с парами масла. Полученная масляно-воздушная смесь сгорает почти без остатка. Полученное тепло разогревает теплообменник, продукты сгорания направляются в дымоотвод.

Предварительный нагрев масла – обязательная часть процесса. Нужно понимать, что отработка содержит большое количество примесей и токсичных веществ. Все это раскладывается на простые углеводы, которые впоследствии сжигаются. После чего образуются водяные пары, углекислый газ и азот. Полностью безвредные элементы. Однако такой результат возможен только при условии соблюдения определенных температурных условий.

Полное окисление или сгорание углеводородов происходит только при температуре 600С. Если она ниже или выше на 150-200С в процессе сгорания образуется большое количество самых разных токсичных веществ. Они крайне небезопасны для человека, поэтому температура сгорания должна быть точно соблюдена.

Особенности котла на отработке

Эти устройства используют в качестве источника энергии отработанное моторное масло, испаряя его и сжигая смесь паров и воздуха.

Расчеты позволяют судить о выгоде такого топлива:

1. Расход масла для получения 1кВт тепловой энергии котлов производят по формуле:

Q = 860/n x 10000 = 0,102 кг/час,

где

• n – КПД в 84%;
• 1000 – теплотворная способность сырья.

2. Газ тратят в таких объемах:

Q = 860/n x 8000 = 0,113 куб.м/час.

3. Электрокотлы:

Q = 1/n = 1,09 кВт,

где n – КПД (92% для электронагревательных агрегатов).

Отработанное масло очень выгодно использовать.

Для бытового потребителя поставляют:

1. Газ по 5,6 руб. Стоимость 1 кВт тепла составит: 0,113 куб.м/час х 5,6 = 0,63 руб.
2. Масло при цене 10 руб. Тогда 0,102 кг/час х 10 = 1,02 руб.
3. Электричество по 3,5 руб. Итого 1,09 х 3,5 = 3,8 руб.

Цифры по регионам разнятся, но степень выгоды ясна даже при предварительных расчетах.

Самодельный отопительный агрегат при грамотном изготовлении по эксплуатационным характеристикам не уступает промышленным образцам, а по дешевизне приобретения превосходит их.

Источником тепла служат отходы нефтепродуктов:

• моторные масла ДВС (двигателей внутреннего сгорания);
• смазка трущихся деталей механизмов;
• теплоносители в компрессорах и холодильниках.

Самодельный агрегат не уступает промышленным.

Функции

Помимо основной задачи – отопления помещений – котлы на отработанном масле решают проблему загрязнения окружающей среды:

1. На автопредприятиях скапливаются объемы использованных смазочных материалов, которые необходимо утилизировать с финансовыми потерями. Продажа ГСМ потребителям или перекупщикам улучшает экономические показатели.
2. Отказ от электрического и газового отопления экономит энергоресурсы.
3. Конечный выброс из котла – двуокись углерода – утилизируется флорой. Масло же разлагается годами, отравляя почву.

Самодельные агрегаты автономны, не требуют прокладки газопровода и линий электропередач.

Принцип действия

Выделение тепла в таких котлах происходит при окислении углеводородов, из которых состоят продукты переработки нефти. Полное сгорание отработки осуществляется тогда, когда конечные продукты химической реакции выделяются в виде углекислого газа. Оно происходит в температурном интервале 6000°С ± 200°C. Для этого масло предварительно разогревают и испаряют, а следом сжигают при избытке кислорода.

Принцип работы котла на отработке.

Процесс температурного разложения органики называется пиролизом и утилизирует использованные смазочные материалы, трансформируя их в газообразные отходы.

В результате получаются:

• двуокись углерода;
• азотистые соединения, необходимые для растительного мира;
• тепло, которое используется хозяином установки по своему усмотрению.

Дополнительную пользу этот процесс приносит рассеиванием ядовитых добавок и присадок в составе масел. Они разлагаются при температурном воздействии и разбавляются атмосферой до безопасных концентраций.

Обогрев помещения осуществляется либо в результате прямого контакта с разогретыми деталями агрегата, либо при нагреве теплоносителя (воды), который циркулирует по системе трубопроводов и радиаторов отопления.
