Коптильня горячего копчения своими руками

Виды коптилен

Все коптильни делятся на переносные и стационарные. Но принцип действия и основные узлы, одинаковы почти у всех.

Дно ёмкости засыпается щепой, на неё ставится поддон для сбора жира. Выше – решётка или горизонтальные крепления, на которые кладутся или подвешиваются продукты для последующего копчения.

Сверху – герметичная или негерметичная крышка. После закладки щепы и продуктов под коптильней разводится огонь. Иногда вместо огня используется электротэн.

В закрытом пространстве под воздействием тепла получается горячий дым, который пропитывает продукты. Фактически это та же духовка, только с природными «ароматизаторами». Главное отличие горячего типа копчения от холодного – время на подготовку и обработку. В «горячем варианте» оно обычно не превышает 2–3 часов, а в «холодном» — не менее трёх суток (в среднем).

Переносные устройства, как правило, представляют собой металлический куб или цилиндр, на дно которого закладывается щепа, а на решётку выше – продукты. Затем вся эта конструкция закрывается крышкой и ставится на источник огня. Копчение идёт до готовности продукта.

Стационарные приборы – обычно каменные постройки, металлические шкафы, или приспособленные под это дела старые холодильники, бочки и т. д. Основная их задача: копчение больших объёмов продуктов.

Важно. Горячее копчение, если оно выполнено правильно, минимизирует риски отравлений

Помимо высокого жара, патогенные микроорганизмы уничтожает ещё и дым.

Обычно весь процесс проходит на свежем воздухе, как неотъемлемая часть пикника, в качестве дополнения или замены привычных шашлыков. В среднем, копчение занимает 1,5–2 часа, а температура внутри «шкафа» колеблется от 80 до 160°С.

Из чего можно построить коптильню

Для изготовления коптильни можно применить множество вещей, которые завалялись в гараже, на балконе и сарае. Это может быть и старая духовая печь, и холодильник и даже обычная бочка.

Конечно самым лучшим вариантом является стационарная универсальная коптильня, которую можно сложить из кирпича. В этом варианте можно заложить необходимые размеры и грамотно организовать поток дыма в камеру для копчения. Нагревание такой коптильни обеспечивается за счет печки-буржуйки, которая соединена с трубой. Такая коптильня может стать прекрасным и необычным дизайнерским решением для оформления придомового участка, веранды или гостевой беседки.

Для более простых или временных конструкций коптильни вполне подойдут металлический ящик или деревянная бочка, объемом до 100 литров.

Переносные коптильни можно соорудить из любых бытовых вещей: кастрюли, ведра, огнетушителя. Хорошими вариантами также могут стать старый холодильник или газовая печка.

Главное, подобрать такой предмет, в который можно вставить пару решеток для мяса и обеспечить место для опилок или дров под этими решетками.

При изготовлении коптильни из металлических предметов, важно использовать нержавеющие элементы, поскольку они не окисляются под действием высоких температур и влаги, не разрушаются от дыма и легки в уходе. «Нержавейка» при длительной эксплуатации становится ломкой, поэтому время от времени элементы из нее придется заменять

«Нержавейка» при длительной эксплуатации становится ломкой, поэтому время от времени элементы из нее придется заменять.

Принцип работы домашнего устройства для горячего копчения

Суть процесса горячего копчения заключается в длительной обработке продуктов дымом, имеющим температуру от 42° C до 120° C.

Продолжительность процесса копчения зависит от вида и размера продукта, конструкции оборудования и составляет от 2 до 24 часов.

Домашние установки для горячего копчения бывают стационарными и переносными. Некоторые коптильни можно устанавливать на газовые или электрические плиты.

Традиционно для обогрева конструкций используется древесная щепа. От вида выбранной древесины зависят вкусовые свойства готового продукта.

Внимание! Для горячего копчения рекомендуется использовать только лиственные породы древесины. Принцип работы любого устройства для горячего копчения основан на накаливании щепы до температуры, вызывающей тление древесины

В результате этого процесса образуется дым. Под его действием сырые продукты доводятся до готовности, приобретают коричневую окраску

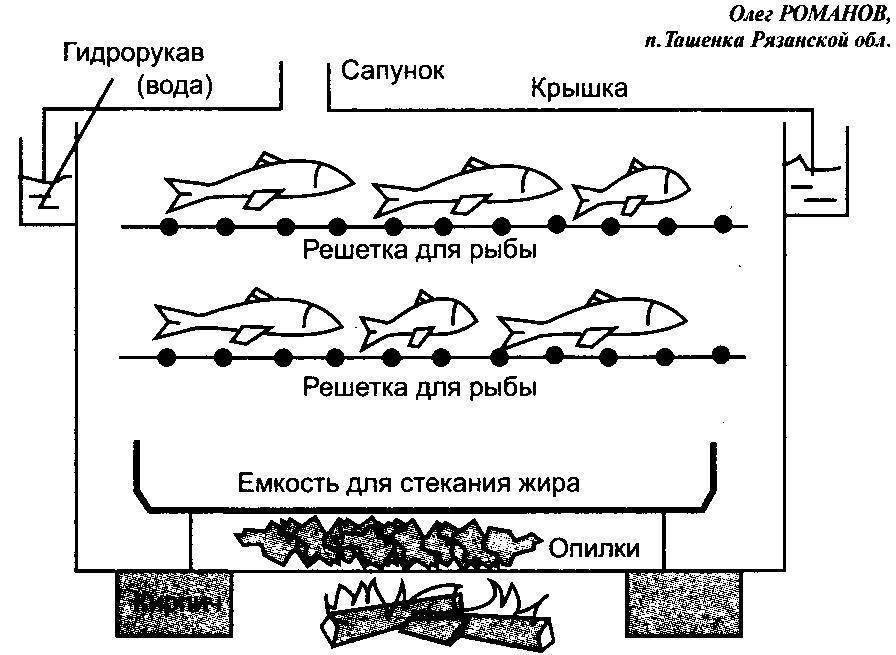

Принцип работы любого устройства для горячего копчения основан на накаливании щепы до температуры, вызывающей тление древесины. В результате этого процесса образуется дым. Под его действием сырые продукты доводятся до готовности, приобретают коричневую окраску.

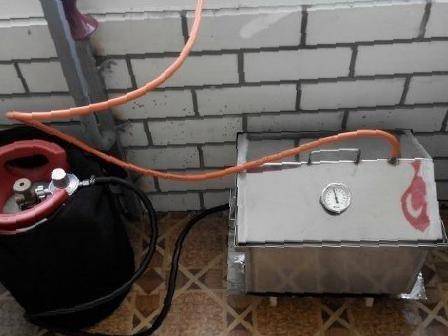

Конструкция переносной коптильни на дровах и газу

Устройство представляет собой металлический короб с крышкой, оснащённой уплотнителем для герметичности и патрубком с резиновым шлангом для отвода дыма.

Древесная щепа укладывается на дно коптильни, продукты размещают на решётке, закрепленной внутри конструкции. Температура в коптильне регулируется силой огня.

Для контроля температуры в боковую стенку прибора врезается термометр.

Отличие горячего способа копчения от холодного — в разнице температур дыма, применяемого в процессе приготовления продуктов. В камеры, предназначенные для холодного копчения, подаётся остывший дым. В приборе устраивается специальная система охлаждения. При отсутствии в коптильнях термометров, режимы процесса приготовления продуктов определяются опытным путём.

Шахтный вариант

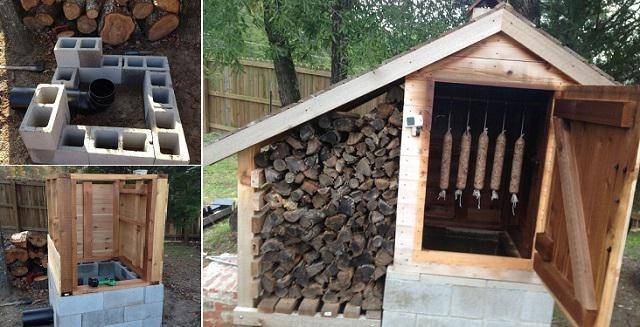

В том случае, если семья проводит на даче много времени имеет смысл остановиться на вертикальной конструкции. Придется выполнить достаточное количество работ, но зато будете иметь стационарную установку.

Шахтную конструкцию можно изготовить из листов стали или кирпича. Дело это трудоемкое, начинать придется с закладки фундамента. Описание процесса изготовления может и не помочь в работе. Недаром говорится, что лучше один раз увидеть, чем сто раз услышать. Если уж точно желаете иметь на своем приусадебном участке капитальную коптильню, рекомендуем найти на просторах всемирной паутине видео и просмотрите его.

Мастера, и профессионалы, и «самоделкины», с удовольствием делятся своими успехами и выкладывают на ютубе интересные ролики с пошаговыми инструкциями.

Намного проще изготовить коптильню из ведра или бочки.

Какие бывают коптильни

Существует множество различных вариантов коптилен и все они отличаются особенностями своей конструкции.

Самые распространённые:

• коптильня шахтного или вертикального типа;
• коптильня туннельного горизонтального типа;
• коптильня камерного типа.

Вертикальные коптильни самые простые в плане строительства и для установки не требуют много места. Внешне они похожи на классического вида шалаш, на самой верхней части которого и подвешиваются продукты. Недостаток — невозможность коптить окуриванием и нерегулирумое образование дыма..

Горизонтальную коптильню строить придётся намного дольше, много работать с землёй. Чтобы установить такую конструкцию, ещё нужно подыскать удобное место — лучше всего подойдёт склон оврага. Топка располагается внутри специальной камеры, которая имеет полузамкнутый тип. Это позволяет коптить в различных погодных условиях. Меняя длину дымохода, можно делать продукты горячего копчения или холодного.

Самая простая конструкция у камерной коптильни. Но несмотря на это, она имеет немалые размеры. В высоту она достигает полтора метра, а в диаметре метр. Главное — выдержать правильный угол наклона, он может находиться в диапазоне от десяти до тридцати градусов.

Возведение коптильни

Если вам необходима коптильня кирпичная, ее можно соорудить своими руками, имея грамотный чертеж, расходные материалы, необходимые инструменты. Сам рабочий процесс не отличается особой сложностью, если соблюдать все технологии и поэтапность работ.

Строительство фундамента

Для строительства фундамента используется металлическая сетка, бетон, щебень, песок. Желательно, сделать под основание бетонную подушку. Принцип строительных работ будет выглядеть следующим образом:

1. Копается яма под сооружение фундамента.
2. На ее дно укладывается подушка из песка и щебня. Все это утрамбовывается и выравнивается.
3. В яму выкладывается металлическая сетка.
4. Проводится бетонирование.

После того, как цемент полностью высохнет, можно приступать к дальнейшему строительству.

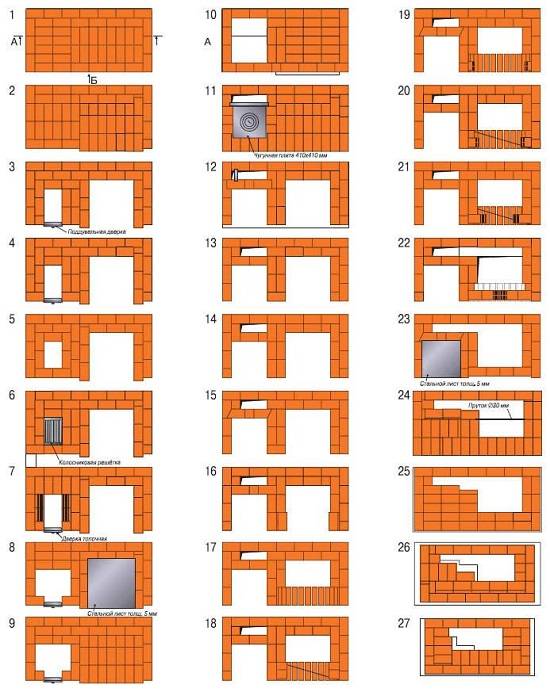

Кладка стен из кирпича

Процесс укладки кирпичей выглядит следующим образом:

На полностью высохши фундамент наносится раствор, к которому прикладывается кирпич.
Первый ряд выкладывается керамическим кирпичом, второй – огнеупорным.
Боковые и задняя стенки в нижней части сооружаются из бетонных блоков. Для доступа свежего воздуха, по бокам оставляются небольшие зазоры и устанавливаются поддувала.
Внутренняя часть топки делается из огнеупорного кирпича. Здесь также делаются небольшие зазоры по бокам.
Переднюю стенку можно выложить облицовочным кирпичом

При этом важно не забыть оставить место под установку дверцы для топки.
Задняя и боковые стенки также выкладываются облицовочным кирпичом.

Устройство траншеи для дымохода

При строительстве коптильни холодного копчения из кирпича, особое внимание уделяется обустройству дымохода:

1. Копается траншея (ширина 50 см, глубина 30 см, длина до 2 м).
2. Дно ямы утрамбовывается.
3. Выкладывается ряд кирпичей, чтобы получилась стенка, высотой 25 см.
4. Сверху траншея перекрывается домиком.
5. После полного застывания бетона, дымоход засыпается небольшим слоем земли.

Устройство топки

Топка сооружается только из огнеупорного кирпича, и оборудуется металлической дверцей. Внутри нее устанавливается сверху колосник, а снизу — зольник. Зольник необходим для регулировки тяги, и для сбора золы.

Камера для копчения

Коптильня горячего копчения из кирпича оборудуется внизу топкой, зольником и нишами для дров. Сверху возводится коптильная камера, состоящая из кирпичных стен и дверцы на петлях. Под крышей вешаются крючки, на которые подвешиваются заготовки для копчения. Основание камеры изготавливается из прочного металлического листа.

Возможные проблемы и сложности при изготовлении самодельной коптильни

Особенность изготовления коптилен – сварка, которая может занять до 60% от общего времени работ

Сварочный шов нужен сплошной, поэтому если вы начинающий сварщик или давно не варили – подбирайте силу тока очень осторожно. Прожечь металл ничего не стоит, а вот поставить «заплатку» — и дольше, и сложнее, и внешний вид с функционалом портит

Внимание! Герметичность – наше всё. В процессе и после сварки сразу проверяйте состояние швов

Именно негерметичный шов является проблемой в более 80% случаев.

Толщина металла должна быть не менее 3 мм. В противном случае при сварке и дальнейшей эксплуатации ваша коптильня сильно деформируется. Не экономьте на металле, по возможности выбирайте нержавейку.

Дополнительные приспособления

Процесс холодного копчения занимает – в зависимости от подготовки продуктов и размеров кусков – от 8 часов до 7…12 дней. При этом необходимо постоянно поддерживать единую температуру дыма и, соответственно, контролировать горение щепы или работу дымогенератора. Для этого применяют терморегуляторы. Их монтируют на фасаде коптильной камеры так, чтобы металлический штырь, воспринимающий температуру, находился внутри герметично закрытого пространства.

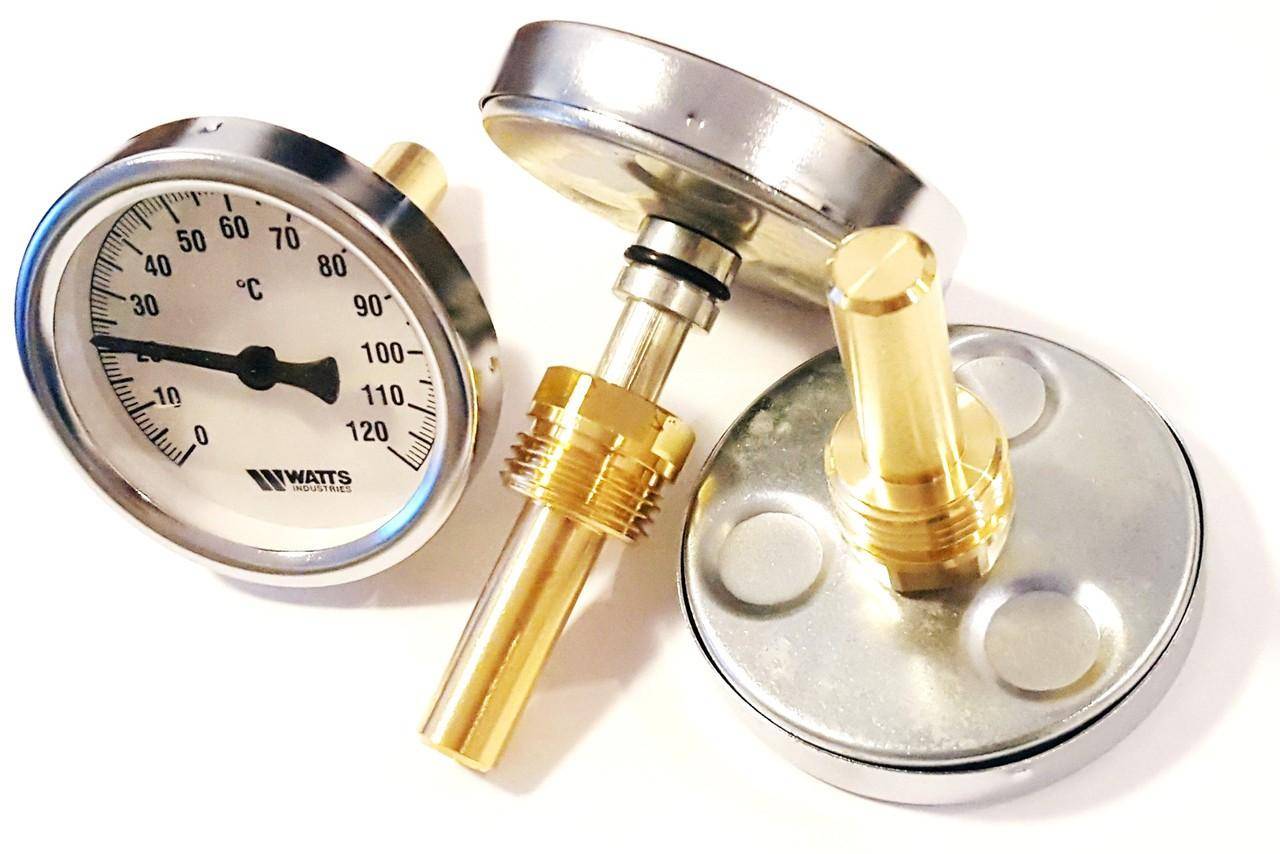

В промышленных изделия термометр, как правило, уже вмонтирован в крышку или стенку, в самодельных изделиях его приходится устанавливать самостоятельно.

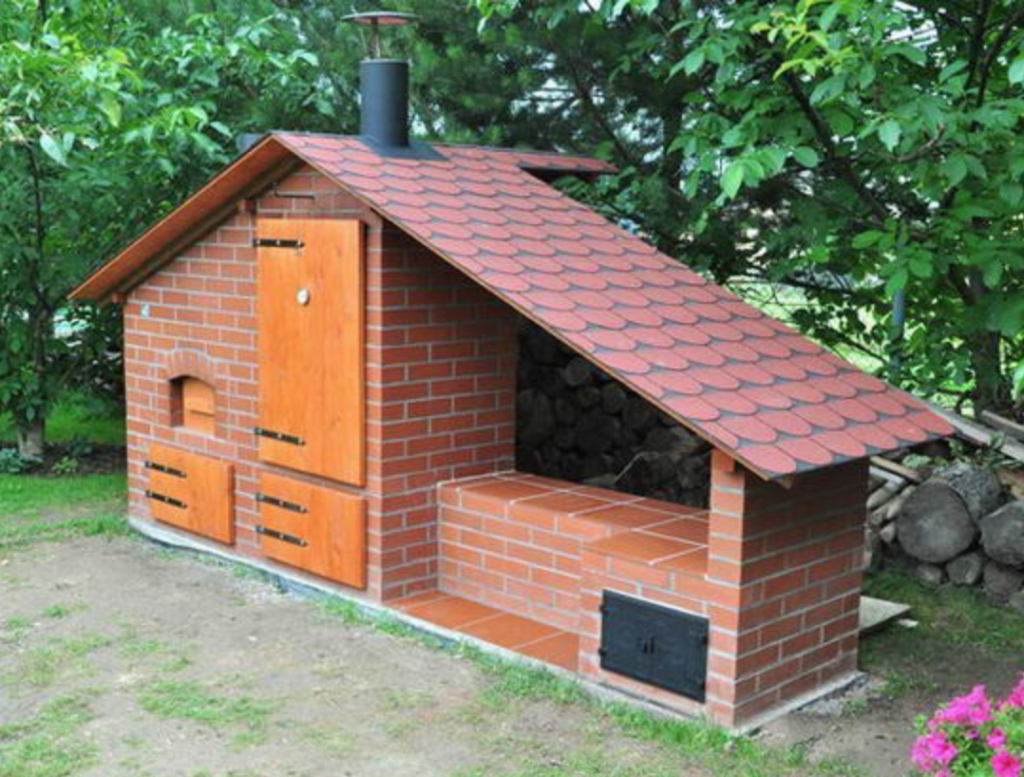

Уличная коптильня

Она представляет собой простое и отдельно – стоящее сооружение, основная функция которой – готовить копчености. Сделать ее можно из любых материалов, например, из железной бочки или из кирпича.

Рассматривая устройство любой уличной коптильни можно заметить, что в ней имеется:

• камин;
• колосник;
• топка;
• решетки;
• крышка.

Если речь идет о коптильне холодного копчения, к устройству обязательно добавляется подвод дыма. Топка в таком случае размещается не под решеткой, а сбоку.

Коптильня для холодного копчения

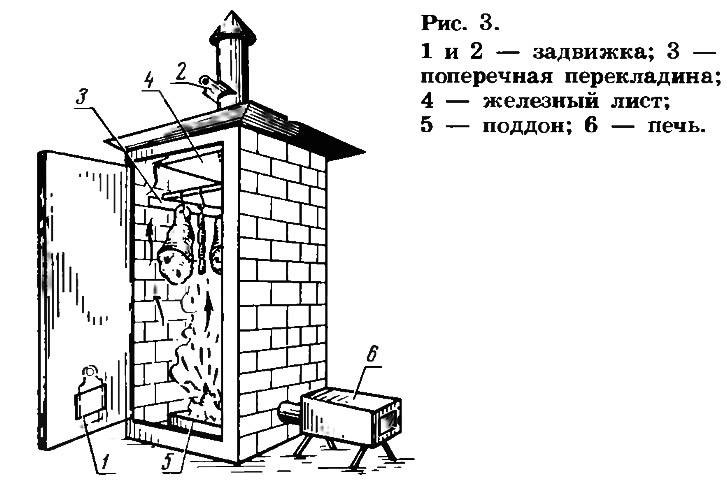

Коптильня из кирпича, предназначенная для холодного копчения, имеет особую конструкцию. Дым в камеру подается через специальный подвод, а сам очаг размещается на небольшом расстоянии. То есть, во время приготовления продуктов, исключается их взаимодействие с горячими потоками. Дым поступает в камеру копчения по специальной канаве, длина которой делается от 1,5 и до 2 м.

Конструкция в деталях

Планируя холодное копчение в домашних условиях, важно детально разобраться в конструкции коптильни. Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры)

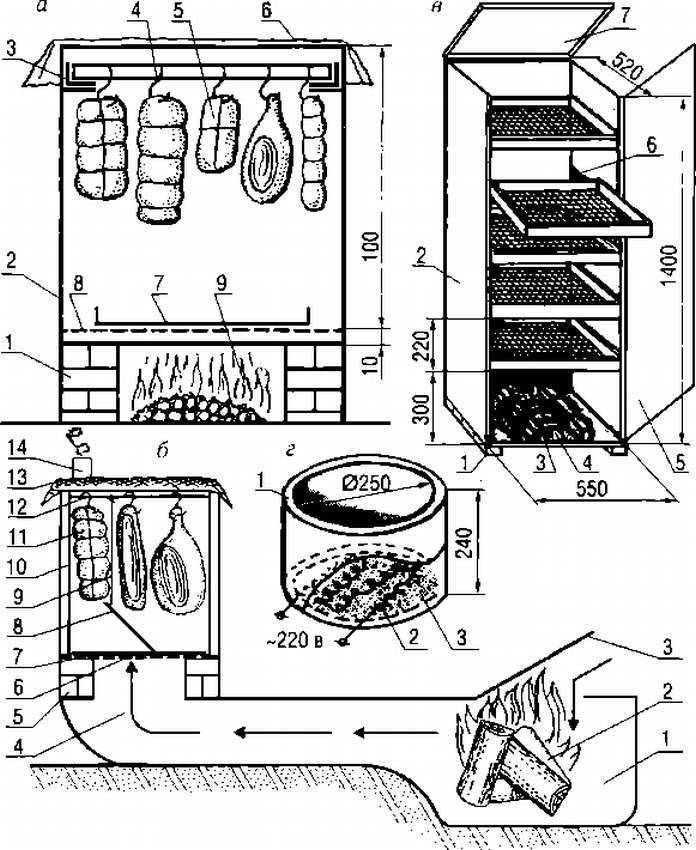

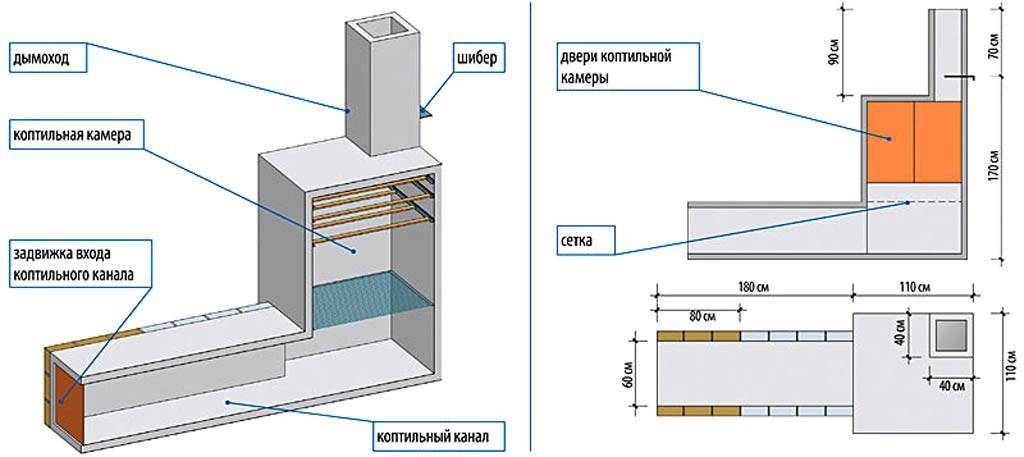

Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры).

В этом варианте устройства коптильный канал выполнен как короб, а не труба. Для него можно использовать доски с обязательной герметизацией, металлические листы или кирпич.

Поэтапное выполнение работ

1. Подготовка основания. Выбирается грунт на глубину 60…80 мм. Размеры углубления должны быть не менее 50х50 см, габариты зависят от требуемой производительности дымогенератора. Для камеры объемом 100…150 литров достаточно топки 60х60х80 см, для большего объема размеры рассчитываются индивидуально. Также подготавливается место для закладки дымового канала и камеры копчения: выбирается полоса грунта на 20…30% шире планируемого сечения канала и прямоугольник (окружность) размерами на 20…30% больше габаритов камеры. Устраивается подушка из щебня с фракцией 20…40 мм толщиной 5…7 см поверх песчаной утрамбованной подушки толщиной 2..3 см. Для слабых грунтов и высоко стоящих грунтовых вод можно дополнительно «пролить» подушку слабым цементным раствором по технологии, описанной в тематической статье.
2. Заливка основания топки армированным бетоном (необязательно). Если дымовой канал выполнен из трубы, необходимо уложить ее до заливки бетона.
3. Кладка топки огнеупорным кирпичом (если планируется использовать дрова) или монтаж самодельного либо промышленного дымогенератора.
4. Устройство дымового канала. Если используется труба, ее фиксируют кирпичами, блоками или бетонной стяжкой. Помимо сохранения нужного положения, такая мера позволяет ускорить охлаждение дыма. При выкладке канала кирпичом или досками требуется обязательная герметизация природными герметиками.
5. Установка коптильной камеры. Эта часть конструкции должна быть герметичной, иметь дымоход и дверку для размещения продуктов и их извлечения. Дополнительно устраивают полки или подвесы в один или несколько ярусов, внизу монтируют поддон для стока жира с копченостей. Для удобства к камере можно пристроить навес, где в дальнейшем будут храниться дрова.
6. Устройство крышки над топкой.

Важно: перед тем, как сделать коптильню холодного копчения, необходимо убедиться – дым не будет беспокоить жильцов и соседей. Для этого следует изучить преобладающие направления ветра, учесть особенности рельефа и погодные условия.. Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

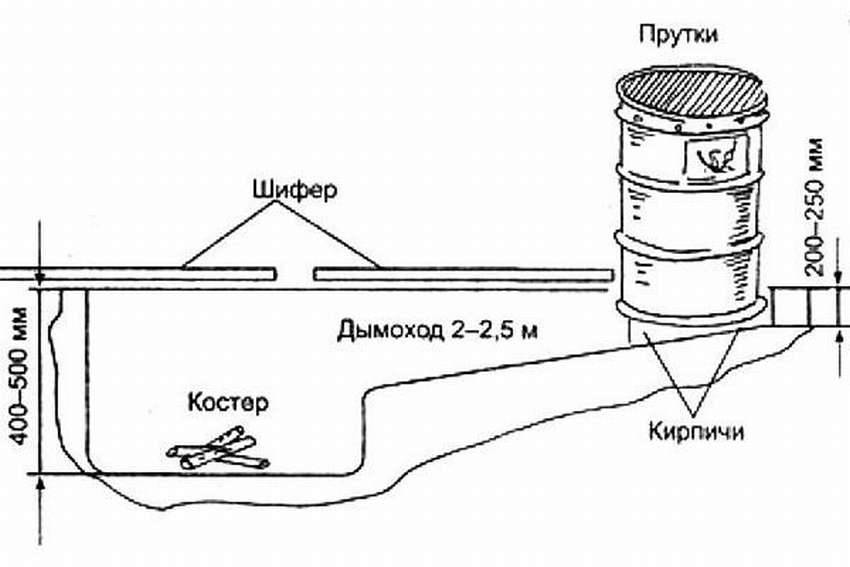

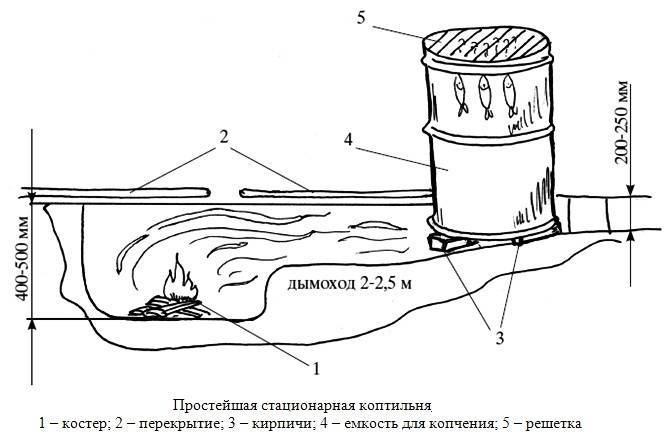

Схема коптильни холодного копчения из бочки или холодильника своими руками отличается только конструкцией коптильной камеры – остальные детали сохраняют свое назначение и размеры.

Принципы сборки такого устройства рассмотрены в видео-ролике.

Удобно присутствие в холодильнике решетчатых полок, на которых можно расположить продукты для копчения, сомнение вызывает пластиковая отделка внутри. Лучший вариант холодильника для домашнего копчения – старый типа ЗиЛ, с металлическими внутри стенками. Можно обшить корпус изнутри деревянными планками.

Устройство коптильни из бочки еще проще – в качестве камеры для обработки продуктов используется металлическая или деревянная бочка с вырезанной в боковой поверхности дверкой или съемной крышкой. Полки и ярусы подвесов выполняются так же, как для деревянной или кирпичной камеры.

Расположить бочку можно вертикально и горизонтально.

Специфика обработки продуктов дымом

Вид копчения зависит от расстояния камеры, куда заложены продукты для копчения, и тлеющего очага, где находятся опилки. Например, коптилка горячего копчения своими руками должна выделять дыма высокой температуры, для этого очаг устраивается рядом с камерой копчения. А для холодного приготовления копченостей достаточно небольшой, в пределах +35°C температуры дыма, поэтому для его охлаждения очаг устраивается далеко от коптильни.

Принцип холодного копчения

Очаг находиться на удалении и соединяется с камерой через длинный дымоход с восходящим наклоном, где он охлаждается до определенной температуры. Температуры не хватает для термообработки продуктов, поэтому закладываемое мясо рыба должны быть заранее готовыми к употреблению. В этом случае копчености приобретает только соответствующий аромат, цвет и высокие вкусовые качества.

Преимущество этого вида обработки в том, что продукты получаются плотными, и их можно без труда нарезать, а так как они были заранее готовыми к употреблению, в них нет вредных веществ и различных паразитов.

Горячее копчение

Очаг для дыма расположен рядом или под камерой коптильни, за счет чего в ней формируется постоянная высокая температура, и дым не только насыщает копчености специфическим ароматом, но и производит их термообработку до полной готовности к употреблению.

Во время горячего копчения в камеру закладываются полуфабрикаты продуктов в виде подсоленного мяса, сала или сырой рыбы, которая также пересыпана солью.

На типичный вопрос, как сделать коптильню в домашних условиях, можно ответить так: оборудование горячего копчения можно сравнить с обычной жаровней с уложенными на нее опилками или щепой. Только она расположена на дне духового шкафа, в которую закладываются продукты для дальнейшего копчения. Тлеющие опилки выделяют дым и определенную температуру, благодаря которой в духовом шкафу продукты проходят термообработку и пропитываются ароматом дыма.

Коптильня горячего копчения

Существует множество идей создания коптильни горячего копчения. Здесь представлены самые популярные варианты.

Из ведра

Чтобы сделать простейшую коптилку горячего копчения своими руками, применяется стальное ведро (нельзя использовать цинковый металл). В емкость помещается две сетки из нержавейки. Их расположение должно быть в середине ведра. Первая по центру, а вторая на 15 см выше первой. Днище ведра усыпается деревянной фруктовой стружкой слоем 2 см. Далее, кладется продукт для копчения.

Можно использовать сало, мясо или рыбу. Конструкция сделана! Остается разжечь огонь и поставить ведро на шлакоблоки. Время для копчения составляет 60 минут. Но все зависит от величины приготавливаемого продукта. Через определенное время следует снять ведро и вынуть продукты. Копчености следует проветрить, чтобы запах дыма снизился.

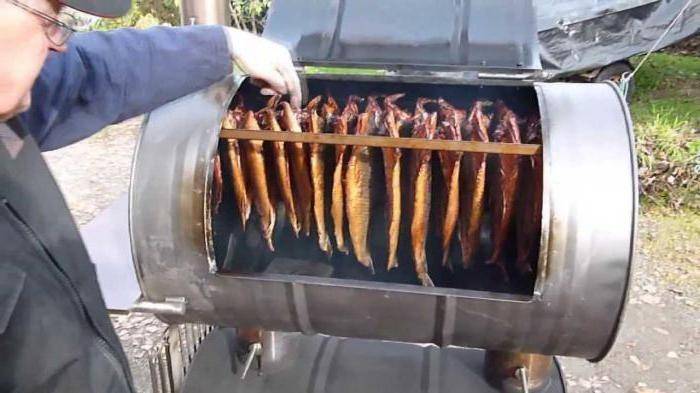

Из бочки

Этот вид коптильни считается одним из популярных. Выбирается бочка на 200 литров. Только необходимо обжечь емкость изнутри до тех пор, пока не выгорят вредоносные элементы. Далее, выполняется очистка поверхности при помощи тряпки и воды.

Применяя сварочный аппарат, приделывают металлические подставки под решетки на 2 уровня. В нижней части прикрепляется сборник для жира. На пруты устанавливаются решетки. Допускается приваривание прутов под крюки, но сетка считается более практичной, если выполняется способ горячего копчения. В качестве крышки можно выбрать металлический или деревянный лист.

Чтобы добиться большей герметизации, рекомендуется поверх крышки накинуть толстое одеяло. На дно укладывается древесная стружка из фруктовых деревьев. Слой должен составлять несколько сантиметров. Затем емкость устанавливается на блоки и разжигается костер. Время приготовления в среднем составляет 120 минут.

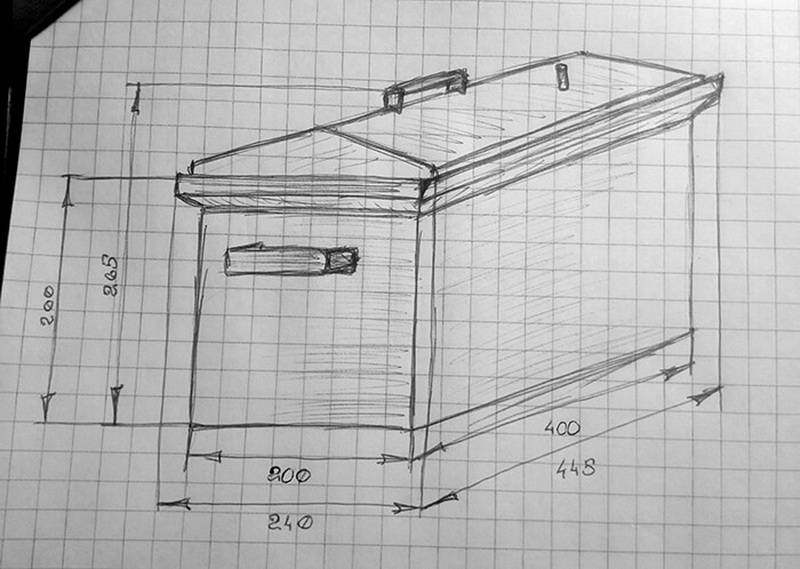

Из металлических листов

Это еще один распространенный способ изготовления коптильни. В основном для работы потребуются металлические листы и электрические инструменты по металлу:

• болгарка;
• рулетка и угольник;
• арматура мелкого диаметра;
• сварочный аппарат;
• пару штук железных листов в толщину 2 мм, параметры: 62*157 см.

Подобные материалы и инструменты должны находиться в каждой хозяйской мастерской.

Поэтапное сооружение:

1. Изначально лист делится на 4 куска. Отрезки вырезаются одинакового размера. Только так можно сделать коптильню горячего копчения квадратной формы. Металл режется с помощью болгарки.
2. Все элементы будущего короба собираются сварочными прихватками. Чтобы конструкция получилась ровной, используется угольник. Приваривается деталь за деталью.
3. После прихваток и сборки выполняется обваривание всех сторон сплошными швами — это надо для максимальной герметизации.
4. Далее, по получившемуся размеру вырезается днище коптильни, фиксируется прихватками и обваривается сплошным швом.
5. Затем делается крыша короба. Изготавливаются 4 пластины. Они привариваются к листу таким образом, чтобы получилась крышка с бортами. Ее размер должен получиться на пару миллиметров больше, чем коробок. По завершении процедуры следует проверить работу путем установки крышки на конструкцию.
6. В завершение берутся прутки и привариваются так, чтобы получилось 2 яруса. На эти подставки в будущем будет устанавливаться металлическая сетка. Также с помощью сварки монтируется сборник для жира.

Коптилка готова. Перед приготовлением рыбы или мяса предварительно насыпаются опилки на дно. После этого устанавливаются сетки. На них кладется продукт. Конструкция ставится на шлакоблоки. Разжигается костер и остается следить за процессом в среднем 2 часа.

Надо знать! Параметры коптильни могут быть индивидуальными

Важно, чтобы камера копчения была герметичной. Перед началом работы всегда создаются чертежи — это существенно снизит расход времени на сборку

Вывод

Бытовые коптильни не заменимы в условиях приусадебного хозяйства. Забой свиньи или поголовья куриц нуждается в своевременной переработке. Если морозилка заполнена, а перерабатывать мясо нужно, на помощь придет коптильня.

Для большей сохранности лучше использовать холодный метод, так продукт может хранится около года в подвале

Не обошли своим вниманием коптильни рыбаки, охотники и все любители качественной и вкусной пищи. Не стоит спешить, поддавшись манящим запахам, и завершать копчение раньше срока, это опасно для жизни

Каждое изделие желательно оснастить термометром, покрасить огнеупорной краской, облагородить.

Если делать самостоятельно коптильню нет ни времени ни желания, то купить готовое устройство не составит труда. Производители постарались создать целые линейки коптилен промышленного и бытового использования. В последних моделях нет нужды разводить огонь, тянуть трубы, нагрев происходит благодаря электричеству или газу. Все детали продуманы до мелочей, качество сборки трудно повторить в домашних условиях. Тем, кто любит домашний уют, с трепетом относится к прилегающему участку, можно посоветовать построить коптильни из кирпича, совмещенные с варочной поверхностью, духовкой и открытым мангалом.
